1 VZDUCHOVÉ CLONY RDS NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 Všeobecná doporučení Před samotnou montáží dveřní clony RDS si prosím pozorně přečtěte tento návod. Uschovejte návod na dostupné místo pro budoucí potřebu. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek návodu na montáž, obsluhu a údržbu. Oblast použití Dveřní clona RDS je určená k pevné montáži nad revolvingové (otočné) dveře. Clony RDS se vyrábí v provedení s elektrickým, vodním ohřevem nebo bez ohřevu. Třída krytí: IP20 Důležité upozornění výroba clony na míru Dveřní clona RDS je kromě základní projektové specifikace velikosti rozměr L a výkonu vyrobena na základě přesně stanovených rozměrových údajů R, X, Y, Z, W (viz. rozměrový nákres str. 6). Tyto rozměry zadává objednavatel na základě typu, resp. rozměrů revolvingových otočných dveří. Clona a především výtlačné potrubí a mřížka výtlaku jsou potom vyrobeny podle těchto zadaných rozměrů! UPOZORNĚNÍ: Výrobce není zodpovědný za dodávku clony vyrobené na základě špatně zadaných rozměrových údajů! Provoz Vzduch se nasává vrchní stranou clony a vytláčí vysokou rychlostí směrem dolů napříč dveřmi, čímž vytváří ochranný vzduchový štít. Ten minimalizuje studený průvan a redukuje tepelné ztráty přes otevřené dveře, resp. při pohybu turniketových dveří. Výtlačná mřížka je vyrobena podle zadané šířky W a poloměru R kruhového výseku dveřního otvoru. Účinnost dveřní clony závisí na teplotě vzduchu, tlakovém rozdílu napříč dveřmi a tlaku větru proti dveřím. UPOZORNĚNÍ! Podtlak vytvořený v budově výrazně redukuje účinnost dveřní clony. Proto musí být větrací systém v budově vyrovnaný. Montáž Dveřní clona RDS se montuje horizontálně na vrchní část - strop otočných dveří pomocí ocelových plechů (100 x 200 mm), které pomohou rozložit hmotnost clony. Minimální vzdálenost mezi vrchem revolvingových dveří a stropem je 800 mm, aby bylo umožněno provádění servisu a údržby. Minimální montážní vzdálenost při montáži do podhledu viz. obr. na str. 6. Clona se montuje buď samostatně bez pomocných nosných prvků bez nosných profilů (v případě, že je nosnost stropu otočných dveří dostatečná vůči hmotnosti clony) nebo s pomocí nosných profilů RDS B (pokud je nosnost stropu dveří nedostačující viz obr. str. 9). Elektrické připojení Elektrické připojení dveřní clony by měla provádět pouze kvalifikovaná oprávněná osoba ve smyslu platných předpisů. Připojení musí být provedeno přes izolační stykač s minimální izolační mezerou 3 mm, ve smyslu posledních platných IEE a místních předpisů. Základní řídící deska regulačního systému SIRe je zabudována ve cloně. SIRe se dodává již předprogramována s přípojkami pro rychlé zapojení. Modulární kabely se připojují k řídící desce. Řídící deska je vždy u místěna v horní části clony. Více informací naleznete v montážním návodu regulace SIRe. Clona bez ohřevu Clona má zabudovanou řídící desku, která je vybavena 2 m kabelem a zástrčkou. Clona s vodním ohřevem Clona má zabudovanou řídící desku, která je vybavena 2 m kabelem a zástrčkou. Připojení vody je umístěno na boční straně clony. Připojovací hrdlo má rozměr DN25 (1 ) vnitřní závit. Flexibilní hadice pro připojení vody je k dispozici jako příslušenství. Clona s elektrickým ohřevem Elektrické připojení se nachází na boční straně clony. Hlavní napájení (230V~) a napájení ohřevu (400V 3~) se připojují na svorky ve svorkovnici. Systemair a.s. str. - 2/

3 Maximální průřez kabelu pro svorkovnici je 16 mm². Kabelové průchodky musí splňovat požadavky příslušného krytí. Na desce rozvaděče je nutné uvést, že vzduchová clona může být napájena z více než jednoho zdroje. Viz schéma zapojení. Servisní dvířka se otevírají povolením šroubů na vrchní části clony. Kabelové průchodky pro připojení napájení jsou umístěny na pravé straně clony (při pohledu ze vnitř). Typ Výkon [kw] Napětí [V] Min. průřez [mm 2 ] Ovládání 0 230V~ 1,5 RDS 23E08 8,1 400V3~ 2,5 RDS 29E12 11,7 400V3~ 4 RDS 38E18 18,0 400V3~ 10 RDS 56E23 23,4 400V3~ 10 RDS 65E30 29,7 400V3~ 16 Spuštění (E) Při prvním použití nebo při spuštění po delší odstávce se může dočasně vyskytnout malé množství dýmu a specifický zápach z vypalování prachu usazeného na topných tyčích. Tento jev je zcela normální a po krátkém čase vymizí. Připojení vodního výměníku Připojení vodního výměníku dveřní clony by měla provádět pouze kvalifikovaná oprávněná osoba instalatér ve smyslu platných předpisů. Dveřní clona má vestavěný vodní výměník s ALU hliníkovými žebry a měděnými trubicemi s vhodným napojením na uzavřený horkovodní systém vytápění. Výměník clony nesmí být napojený na hlavní vodní tlakový rozvod nebo na otevřený vodní rozvod. Připojení vodního potrubí (DN25 1, vnitřní závit) je z vrchní nebo spodní strany (umístění připojení potrubí může být v různém místě clony podle objednávkové specifikace). Upozorňujeme, že před clonu by měl být zařazen regulační ventil, viz sada ventilů. Připojení vodního potrubí (DN25 1, vnitřní závit) je umístěno na boku clony. Připojení je možné provést pomocí flexibilních hadic (nejsou součástí dodávky clony). V nejvyšším bodě potrubního systému by měl být instalovaný odvzdušňovací ventil, aby mohl být výměník clony při montáži nebo servisu úplně odvzdušněný. Zároveň by měly být nainstalované uzavírací ventily pro zabezpečení odpojení přívodu vody v případě potřeby provedení servisu. Odvzdušňovací ani uzavírací ventil nejsou součástí dodávky výměníku clony. UPOZORNĚNÍ! Zvýšenou pozornost věnujte při připojování potrubí na clonu. Použijte klíč nebo hasák k zafixování polohy připojovacích potrubí clony tak, aby se zabránilo jejich deformaci a následným netěsnostem a protékání vody při napojení potrubí přívodu vody. Na případ takového poškození výměníku se nevztahuje záruka výrobce! Základní nastavení VZT výkonu otáček ventilátoru Otáčky ventilátoru při otevřených dveřích je možno nastavit pomocí regulátoru otáček. Otáčky ventilátoru a nastavení směru proudu vzduchu musí být provedeno velmi jemně v závislosti na zatížení vytvořeného na dveře. Filtr (W) Geometrie - vzdálenost mezi žebry vodního výměníku v kombinaci s průměrem otvorů vstupní sací mřížky zabezpečují dostatečnou ochranu proti zanesení prachem, čímž se stává použití standardního předfiltru nepotřebným. Servis, oprava a údržba Před odstraňováním jakékoli části pláště clony je nutno clonu odpojit od hlavního zdroje napětí! Servisní dvířka se otevřou po povolení šroubů umístěných na vrchní části clony str. - 3/14 - Systemair a.s.

4 Údržba Clony s vodním ohřevem: Aby byla zajištěna účinnost vzduchové clony a tepelný výkon, musí být filtr pravidelně čištěn. Frekvence závisí na místních podmínkách. Zanesený filtr neznamená bezpečnostní riziko, ale může zhoršit funkčnost clony. Vysávejte sací mřížku pravidelně, kdykoli je z vnějšku vidět prach, například jako část pravidelného úklidu. Všechny clony: Vzhledem k tomu, že motory a další části clony jsou tzv. bezúdržbové, je pro zabezpečení požadovaného výkonu a spolehlivosti dveřní clony třeba provádět pouze pravidelnou kontrolu a čistění. Kontrola a čistění by mělo být prováděno minimálně 2x do roka, ale závisí to především na specifických lokálních podmínkách, ve kterých clona pracuje. Sací a výfuková mřížka, oběžné kolo a další prvky lze čistit vysavačem nebo utřením vlhkým hadříkem. Při vysávání použijte kartáč, aby se nepoškodily citlivé části. Vyhýbejte se použití silných alkalických nebo kyselinových čisticích prostředků. Přehřátí Vzduchové clony s elektrickým ohřevem jsou vybaveny ochranou proti přehřátí. Ochrana se resetuje vypnutím spínače a ochlazením clony. Pokud se při přehřátí aktivuje, ochranu vynulujte takto: 1) Odpojte od elektrické energie pomocí plně izolovaného spínače 2) Nechte elektrický výměník vychladnout. 3) Zjistěte příčinu přehřátí a odstraňte ji. 4) Vzduchovou clonu opět připojte. Všechny motory jsou vybaveny zabudovanou tepelnou ochranou. Ta se sepne a zastaví vzduchovou clonu, pokud teplota příliš vzroste. Clona se automaticky zapne, pokud se teplota motoru vrátí do provozních limitů. Regulace teploty Regulace teploty SIRe udržuje stálou teplotu vytlačovaného vzduchu. Jestliže teplota vytlačovaného vzduchu vzroste, dojde k vyhlášení alarmu. Více informací viz návod na SIRe. Výměna ventilátoru 1. Zjistěte, který z ventilátorů je nefunkční. 2. Opojte napájecí elektrické kabely daného ventilátoru. 3. Povolte šrouby fixující ventilátor a ten vytáhněte ven ze skříně clony. 4. Instalujte nový ventilátor opačným postupem. Výměna elektrického ohřívače (E) 1) Označte a odpojte kabely připojené k elektrickému ohřívači. 2) Povolte šrouby fixující elektrický ohřívač v cloně a vytáhněte jej ven. 3) Instalujte nový elektrický ohřívač opačným postupem. Systemair a.s. str. - 4/

5 Odstraňování problémů Pokud ventilátory nepracují nebo pracují nesprávně, zkontrolujte: Zda sací mřížka/filtr nejsou zanesené. Zkontrolujte funkčnost a nastavení regulačního systému SIRe, viz Návod SIRe. Pokud clona nehřeje, zkontrolujte: Zkontrolujte funkčnost a nastavení regulačního systému SIRe, viz Návod SIRe. U clon s elektrickým ohřevem zkontrolujte: Přívod energie do elektrického ohřívače, zkontrolujte pojistky a obvodový spínač (je-li nainstalovaný). Zda nedošlo ke spuštění ochrany proti přehřátí. U clon s vodním ohřevem zkontrolujte: Zda je výměník odvzdušněný. Zda je průtok vody dostatečný. Zda má vstupní voda dostatečnou teplotu. Přepěťová ochrana (clony s el. ohřevem) Pokud je clona chráněna pomocí přepěťové ochrany zbytkového proudu, která aktivuje při zapnutí clony odpojení od napětí, může to být způsobeno vlhkostí v elektrických topných spirálách. Vlhkost může proniknout do těchto elektrických topných spirál i tehdy, jestliže clona není delší dobu používána nebo je namontována, resp. uskladněna ve vlhkém prostředí. Toto není závadou clony a dá se odstranit tak, že clonu přechodně zapojíte přímo na hl. přívod napětí bez bezpečnostní ochrany, což po zahřátí spirál umožní, aby se vlhkost vypařila. Délka doby vypařování, resp. vysoušení spirál se může pohybovat od několika hodin, až do několika dní. Pokud clona není delší dobu používána, potom je v rámci prevence dobré clonu příležitostně na krátký čas spustit. Bezpečnost Při instalaci clon s elektrickým ohřevem doporučujeme použít kvůli požární bezpečnosti proudový jistič 300mA. Zabezpečte sání a výtlak vzduchu proti jejich zablokování! Nezakrývejte žádné části clony a především nezakrývejte nebo neblokujte mřížku nasávání vzduchu, protože to může způsobit nadměrné nebezpečné zvýšení teploty, což samozřejmě může vést k bezpečnostní aktivaci tepelných ochran a tedy k přerušení chodu clony! (E) Během provozu je povrch clony horký! Toto zařízení není určeno pro užívání lidmi se sníženou fyzickou či mentální způsobilostí nebo nedostatkem zkušeností a znalostí (včetně dětí), pokud nejsou pod dozorem osoby, která je zodpovědná za bezpečnost. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu str. - 5/14 - Systemair a.s.

6 Rozměry Pohled z vrchu L [mm] RDS RDS RDS RDS RDS Pohled z boku Systemair a.s. str. - 6/

7 Zavěšení ze stropu RDS 23E/WL/A RDS 29E/WL/A RDS 38E/WL/A RDS 56E/WL/A RDS 65E/WL/A str. - 7/14 - Systemair a.s.

8 Montáž na revolvingových dveřích Připojení topné vody clony s vodním ohřevem Připojení napájení clony s elektrickým ohřevem RDS B podpěrný profil Systemair a.s. str. - 8/

9 RDS + RDS B Příslušenství Typ FH1025 RDS B Pružná hadice (DN25, 1 vnitřní závit) pro snadné připojení k potrubnímu systému, 1 m Podpěrný profil, rozměr 40x80mm, délka se upřesňuje při objednání str. - 9/14 - Systemair a.s.

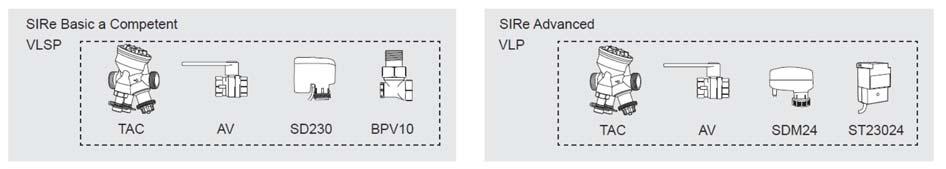

10 Možnosti regulace Clony RDS jsou standardně vybaveny základní řídicí deskou SIRe. SIRe je inteligentní nízkonapěťový regulační systém, který se může přizpůsobit každému unikátnímu použití i prostředí. SIRe se dodává již předprogramován a navíc je vybaven propojovacími kabely s konektory pro rychlé zapojení, čímž je značně usnadněna montáž a uvedení do provozu. Existují 3 různé úrovně funkčnosti systému SIRe: základní, rozšířená a pokročilá. Typ č.rsk Popis VxŠxH [mm] SIReBN Regulační systém základní úroveň (Basic) SIReACZ Regulační systém rozšířená úroveň (Competent) SIReAAZ Regulační systém pokročilá úroveň (Advanced) SIReRTX Externí prostorové teplotní čidlo 70x33x23 SIReUR Sada pro montáž pod omítku 114x70x50 SIReWTA Povrchové čidlo SIReCJ4 Spojovací kus pro 2 ks. RJ11(4/4) SIReCJ6 Spojovací kus pro 2 ks. RJ12(6/6) SIReCC Modulární kabel RJ12 3 SIReCC Modulární kabel RJ12 5 SIReCC Modulární kabel RJ12 10 SIReCC Modulární kabel RJ12 15 SIReCC Modulární kabel RJ11 3 SIReCC Modulární kabel RJ11 5 SIReCC Modulární kabel RJ11 10 SIReCC Modulární kabel RJ11 15 L [m] Regulace topné vody VLSP, tlakově nezávislá sada ON/OFF Velikosti: DN15/20/25/32, napájení 230 V. Použití: SIRe Basic a Competent Sada VLSP zahrnuje : TAC, tlakově nezávislý uzavírací regulační a vyvažovací ventil AV, uzavírací ventil SD230, servopohon ON/OFF 230 V BPV10, obtokový ventil VLP, tlakově nezávislá modulovaná sada Velikosti: DN15/20/25/32, napájení 24 V. Použití: SIRe Advanced Sada VLP zahrnuje: AC, tlakově nezávislý uzavírací regulační a vyvažovací ventil AV, uzavírací ventil SDM24, modulovaný servopohon 24 V ST23024, 24 V transformátor pro 1-7 servopohonů Připojení Průtok vody l/s VLSP/VLP 15LF DN15 0,012-0,068 VLSP/VLP 15NF DN15 0,024-0,131 VLSP/VLP 20 DN20 0,058-0,319 VLSP/VLP 25 DN25 0,103-0,597 VLSP/VLP 32 DN32 0,222-1,028 Systemair a.s. str. - 10/

11 Schéma zapojení RDS A str. - 11/14 - Systemair a.s.

12 Schéma zapojení RDS E Systemair a.s. str. - 12/

13 Schéma zapojení RDS WL Schémata zapojení s regulací - viz Návod na regulaci SIRe str. - 13/14 - Systemair a.s.

14 Technická specifikace RDS A (bez ohřevu) Typ Topný výkon [kw] Průtok vzduchu *1 [m 3 /h] Hladina hluku *2 [db(a)] Napětí [V] /Proud [A] motor Délka [mm] Hmot. *6 RDS 23A 0 950/ /61 230V~/2,2A RDS 29A / /63 230V~/4,4A RDS 38A / /64 230V~/6,2A RDS 56A / /65 230V~/8,7A RDS 65A / /66 230V~/10,5A [kg] Technická specifikace RDS E Typ Topný výkon [kw] Průtok vzduchu *1 [m 3 /h] Hladina hluku *2 [db(a)] t *3 [ C] Napětí [V] /Proud [A] motor Napětí [V] /Proud [A] ohřev Délka [mm] Hmot. *6 RDS 23E08 2,7/5,4/8,1 950/ /61 26/12 230V~/2,2A 400V3~/11,7A RDS 29E12 3,9/7,8/11,7 1100/ /63 33/14 230V~/4,4A 400V3~/16,9A RDS 38E18 6,0/12,0/18,0 1550/ /64 35/14 230V~/6,2A 400V3~/26,0A RDS 56E23 7,8/15,6/23,4 2150/ /65 32/13 230V~/8,7A 400V3~/33,8A RDS 65E30 9,9/18,8/29,7 2600/ /66 35/14 230V~/10,5A 400V3~/42,9A [kg] Technická specifikace RDS WL Typ Topný výkon *4 [kw] Topný výkon *5 [kw] Průtok vzduchu *1 [m 3 /h] t *3,4 [ C] t *3,5 [ C] Objem vody [l] Hladina hluku *2 [db(a)] Napětí [V] /Proud [A] motor RDS 23WL 9, / /14 32/24 2,2 43/61 230V~/2,2A RDS 29WL / /13 32/23 2,2 47/63 230V~/4,0A RDS 38WL / /14 34/25 3,4 47/64 230V~/5,6A RDS 56WL / /14 34/25 4,5 48/65 230V~/7,9A RDS 65WL / /15 35/26 5,7 48/66 230V~/9,5A *1) Maximální/minimální průtok vzduchu z celkových 5 výkonových stupňů *2) Podmínky: Vzdálenost od zařízení 5m. Směrový faktor:2. Ekvivalentní absorpční plocha: 200 m 2 *3) t = zvýšení teploty vzduchu při maximálním topném výkonu a minimálním/maximálním průtoku vzduchu *4) Platí pro teplotní spád vody 60/40 C a teplotu vzduchu v prostoru vzduchu +18 C. *5) Platí pro teplotní spád vody 80/60 C a teplotu vzduchu v prostoru vzduchu +18 C. *6) Přibližná hmotnost clony včetně výfukového dílu Délka [mm] Hmot. *6 [kg] Třída krytí: IP20 Clony byly schváleny služebnou SEMKO a vyhovují označení CE. Technické změny vyhrazeny! Výrobce: Prodej a servis: Frico AB Systemair a.s., BOX 102 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice SE Partille Doručovací adresa, kancelář, sklad: Hlavní 826, Praha - Hovorčovice Švédsko tel.: fax: Systemair a.s., zdroj: Art.no , SL web Systemair a.s. str. - 14/
