1 Typový list R /12-64 BOA -H/HE Uzavírací ventily Bez nároků na údržbu s vlnovcem BOA-H BOA-HE s přírubami resp. s navařovacími konci anebo objímkami Naše ventily s vlnovcovem splňují požadavky "TA-Luft" DN BOA-HV/HEV Oblasti použití V zařízeních pro průmysl, pro techniku budov, techniku v elektrárnách a v loďařském průmyslu Na vodu, páru, plyn a jiná neagresivní média Jiné oblasti použití na vyžádání Provozní údaje maximální dovolený přetlak 40 bar maximální dovolená teplota 450 C závislost tlaku na teplotě, viz následující strana Materiály Provedení s přírubou DN kovaná ocel C DN litá ocel GP 240 GH 1) Provedení s navařovacími konci DN kovaná ocel C DN litá ocel GP 240 GH 1) Provedení Tvar průchodu s rovným vrchním dílem Uzavírací kuželka Těsnící plochy s Cr-resp. z CrNi-oceli, odolné vůči opotřebení i korozi Vřetenový závit, ležící vně Zpětné těsnění Utěsnění vřetena pomocí 2-stěnného vlnovce a bezpečnostní ucpávky Díly zkoušeny dle TRD 110, TRB 801 č.45 TÜ.A/AR Standardní varianty škrtící kuželka odlehčovací kuželka DN (pro DN NORI R 40) ukazatel polohy (u DN standard) závrtné šrouby/matice v A4-70 (provedení tuhé za studena víko bez oleje anebo tuku (díly v kontaktu s médiem) přejímka dle specifikace zákazníka (např. dle TRD/TRB - Německé tlakové nádoby / Pokyny pro parní kotle) Jiné opracování přírubové anebo příp. s navařovacími konci Informace a pokyny Pro nástavbu pohonů u DN doporučujeme naše uzavírací ventily bez nároků na údržbu NORI R 40 typ ZXLB, ZXSB viz typový list Návod k obsluze: Údaje při objednávce 1 typ 6 Průtokové médium 2 PN 7 Provozní teplota 3 DN 8 Potrubní napojení 4 Provozní přetlak 9 Varianty 5 Diferenční tlak 10 Číslo typového listu Armatury splňují bezpečnostní požadavky dle Směrnice Rady č. 97/23/ES (STZ) příloha 1 pro media skupin 1, 2 1 ) dříve: GS-C 25 N DIN ISO 9001 STZ 97/23/ES

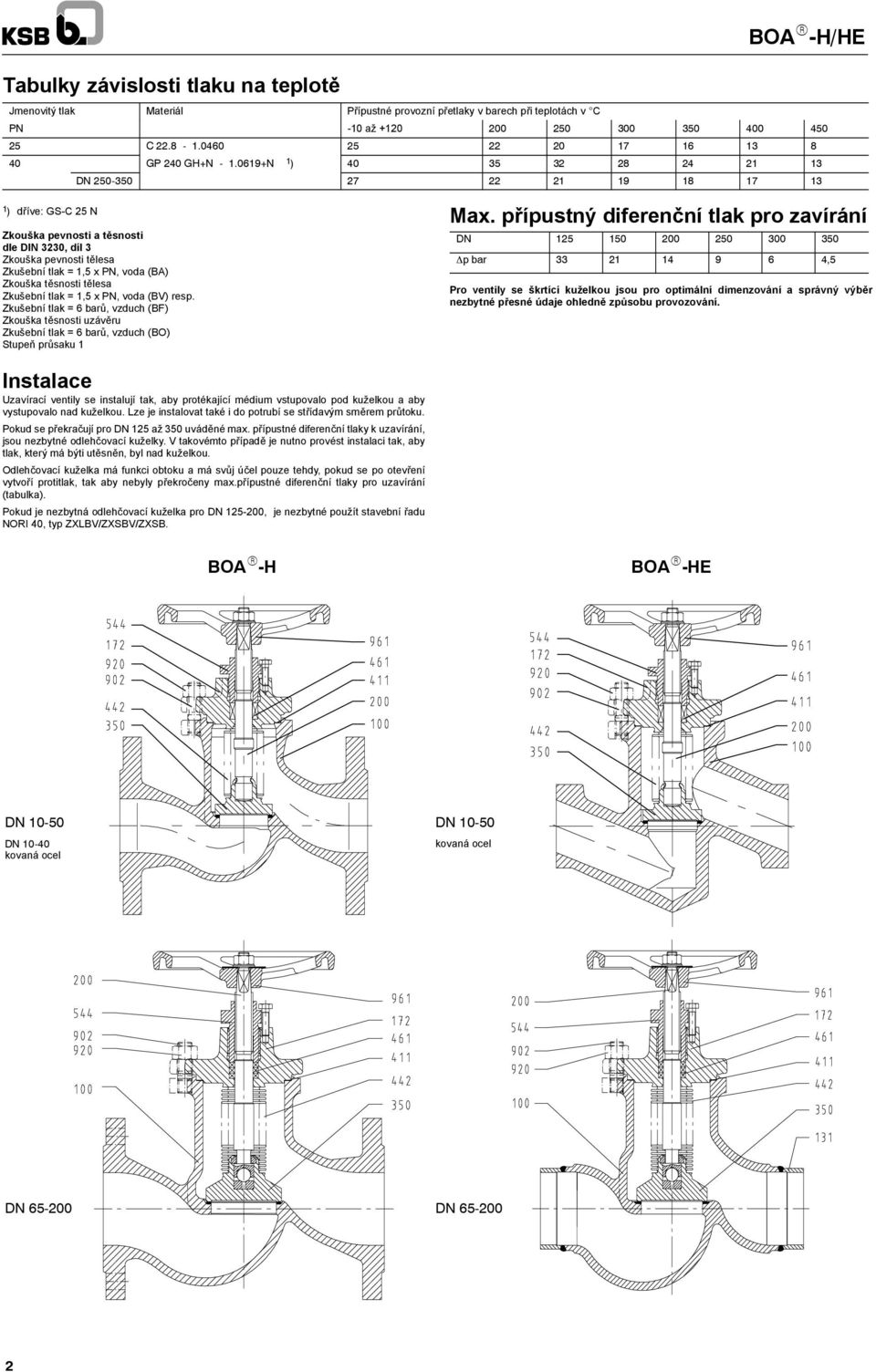

2 Tabulky závislosti tlaku na teplotě Jmenovitý tlak Materiál Přípustné provozní přetlaky v barech při teplotách v C PN -10 až C GP 240 GH+N N 1 ) DN ) dříve: GS-C 25 N Zkouška pevnosti a těsnosti dle DIN 3230, díl 3 Zkouška pevnosti tělesa Zkušební tlak = 1,5 x PN, voda (BA) Zkouška těsnosti tělesa Zkušební tlak = 1,5 x PN, voda (BV) resp. Zkušební tlak = 6 barů, vzduch (BF) Zkouška těsnosti uzávěru Zkušební tlak = 6 barů, vzduch (BO) Stupeň průsaku 1 Max. přípustný diferenční tlak pro zavírání DN p bar ,5 Pro ventily se škrtící kuželkou jsou pro optimální dimenzování a správný výběr nezbytné přesné údaje ohledně způsobu provozování. Instalace Uzavírací ventily se instalují tak, aby protékající médium vstupovalo pod kuželkou a aby vystupovalo nad kuželkou. Lze je instalovat také i do potrubí se střídavým směrem průtoku. Pokudsepřekračují pro DN 125 až 350 uváděné max. přípustné diferenční tlaky k uzavírání, jsou nezbytné odlehčovací kuželky. V takovémto případě je nutno provést instalaci tak, aby tlak, který má býti utěsněn, byl nad kuželkou. Odlehčovací kuželka má funkci obtoku a má svůj účel pouze tehdy, pokud se po otevření vytvoří protitlak, tak aby nebyly překročeny max.přípustné diferenční tlaky pro uzavírání (tabulka). Pokud je nezbytná odlehčovací kuželka pro DN , je nezbytné použít stavební řadu NORI 40, typ ZXLBV/ZXSBV/ZXSB. BOA R -H BOA R -HE DN DN kovaná ocel DN kovaná ocel DN DN

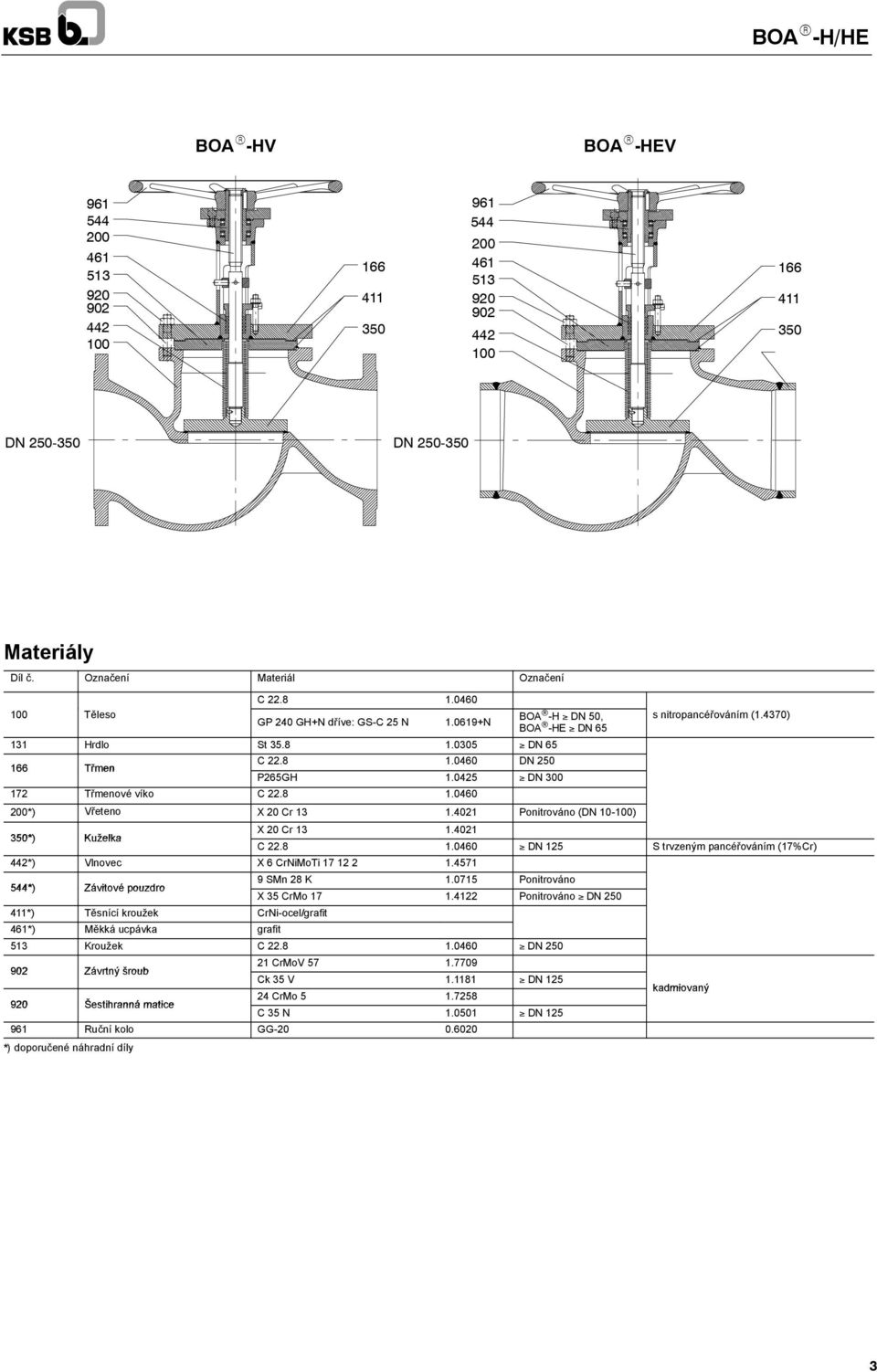

3 BOA R -HV BOA R -HEV DN DN Materiály Díl č. Označení Materiál Označení 100 Těleso C GP 240 GH+N dříve: GS-C 25 N N 131 Hrdlo St DN Třmen C DN 250 P265GH DN Třmenové víko C BOA -H DN 50, BOA -HE DN *) Vřeteno X20Cr Ponitrováno (DN ) 350*) Kuželka X20Cr *) Vlnovec X 6 CrNiMoTi *) Závitové pouzdro 411*) Těsnící kroužek CrNi-ocel/grafit 461*) Měkká ucpávka grafit s nitropancéřováním (1.4370) C DN 125 S trvzeným pancéřováním (17%Cr) 9SMn28K Ponitrováno X 35 CrMo Ponitrováno DN Kroužek C DN Závrtný šroub 920 Šestihranná matice 21 CrMoV Ck 35 V DN CrMo C35N DN Ruční kolo GG *) doporučené náhradní díly kadmiovaný 3

4 Znázornění variant BOA R -H/HE DN DN DN škrtící kuželka ukazatel polohy Rozměry BOA-H BOA-HE hmotnost (víko) DN d 3 d 4 h 3 ca. kg , , , , , , , , , , , , ,0 Víko Znázornění variant BOA R -HV/HEV odlehčovací kuželka škrtící kuželka 4

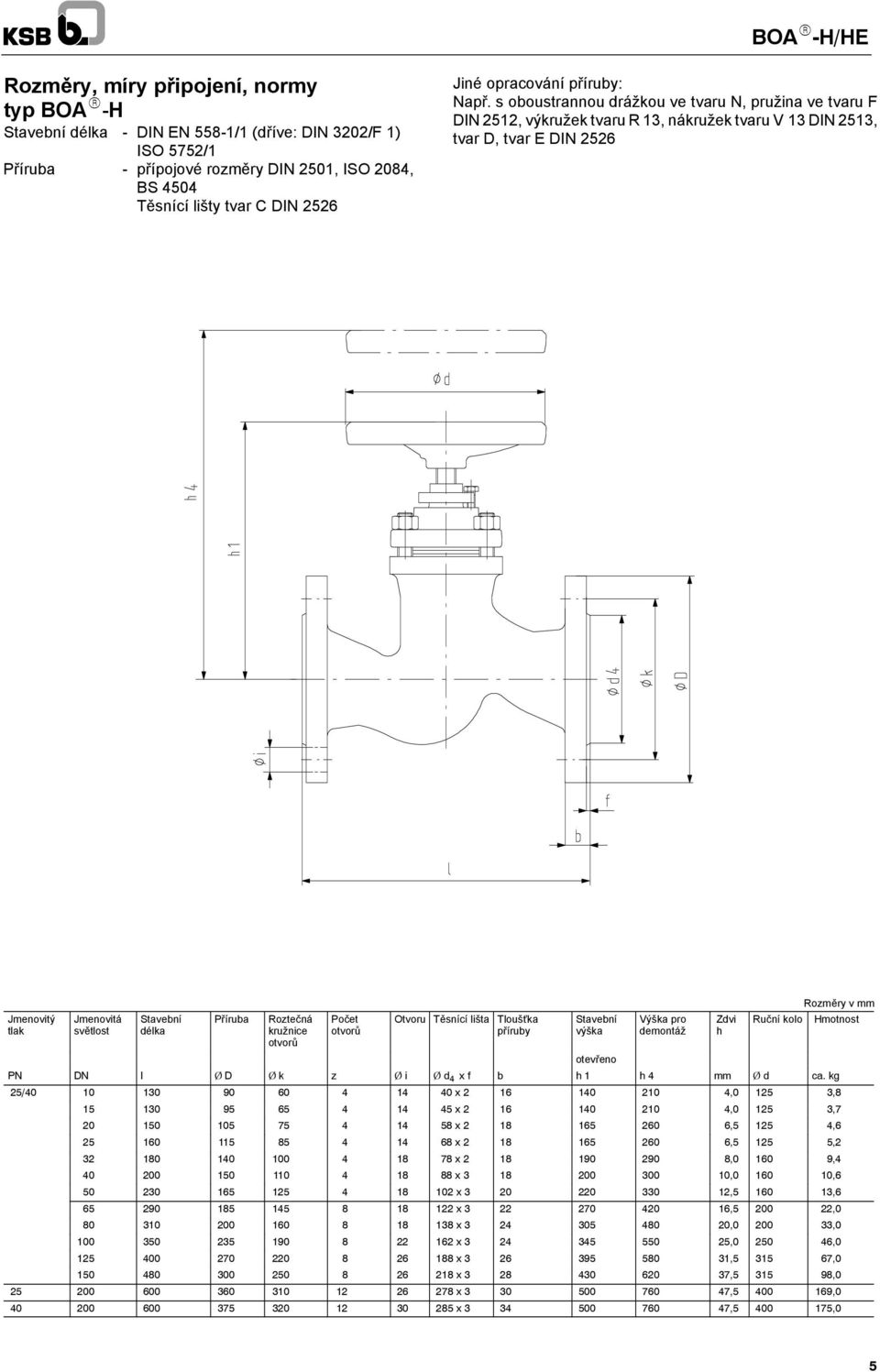

5 Rozměry, míry připojení, normy typ BOA R -H délka - DIN EN 558-1/1 (dříve: DIN 3202/F 1) ISO 5752/1 Příruba - přípojové rozměry DIN 2501, ISO 2084, BS 4504 Těsnící lišty tvar C DIN 2526 Jiné opracování příruby: Např. s oboustrannou drážkou ve tvaru N, pružina ve tvaru F DIN 2512, výkružek tvaru R 13, nákružek tvaru V 13 DIN 2513, tvar D, tvar E DIN 2526 Jmenovitý tlak délka Příruba Roztečná kružnice otvorů Počet otvorů Otvoru Těsnící lišta Tloušťka příruby výška Výška pro demontáž Zdvi h Rozměry v mm Ruční kolo Hmotnost PN DN l Ø D Ø k z Ø i Ø d 4 xf b h1 h4 mm Ø d ca. kg 25/ x , ,8 otevřeno x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , ,0 5

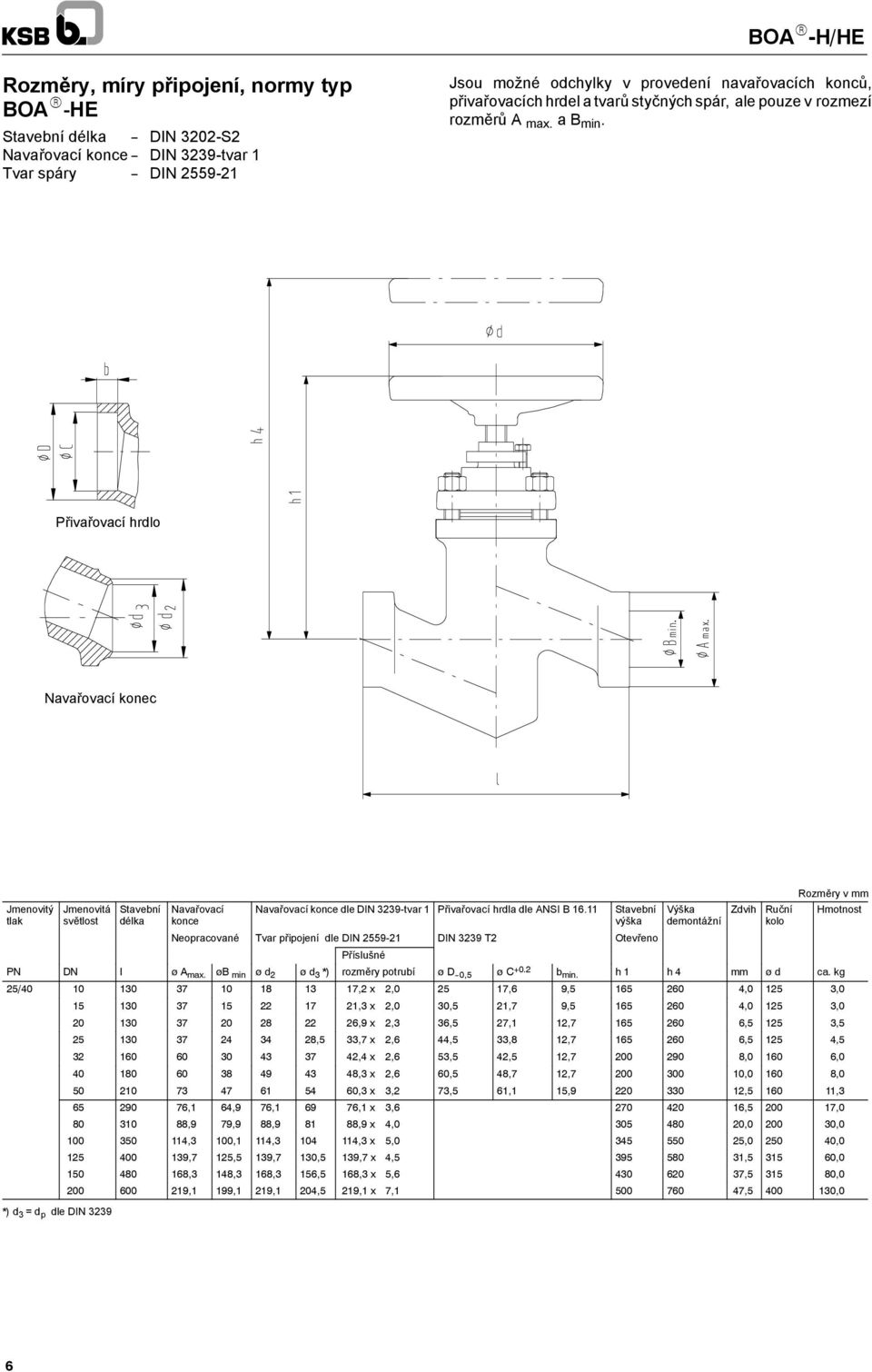

6 Rozměry, míry připojení, normy typ BOA R -HE délka -- DIN 3202-S2 Navařovací konce -- DIN 3239-tvar 1 Tvar spáry -- DIN Jsou možné odchylky v provedení navařovacích konců, přivařovacích hrdel a tvarů styčných spár, ale pouze v rozmezí rozměrů A max. ab min. Přivařovací hrdlo Navařovací konec Jmenovitý tlak délka Navařovací konce Navařovací konce dle DIN 3239-tvar 1 Přivařovací hrdla dle ANSI B výška Neopracované Tvar připojení dle DIN DIN 3239 T2 Otevřeno Příslušné Výška demontážní Rozměry v mm Zdvih Ruční Hmotnost kolo PN DN l øa max. øb min ød 2 ød 3 *) rozměry potrubí ød -- 0,5 øc +0.2 b min. h1 h4 mm ød ca. kg 25/ ,2 x 2, ,6 9, , ,0 *) d 3 =d p dle DIN ,3 x 2,0 30,5 21,7 9, , , ,9 x 2,3 36,5 27,1 12, , , ,5 33,7 x 2,6 44,5 33,8 12, , , ,4 x 2,6 53,5 42,5 12, , , ,3 x 2,6 60,5 48,7 12, , , ,3 x 3,2 73,5 61,1 15, , , ,1 64,9 76, ,1 x 3, , , ,9 79,9 88, ,9 x 4, , , ,3 100,1 114, ,3 x 5, , , ,7 125,5 139,7 130,5 139,7 x 4, , , ,3 148,3 168,3 156,5 168,3 x 5, , , ,1 199,1 219,1 204,5 219,1 x 7, , ,0 6

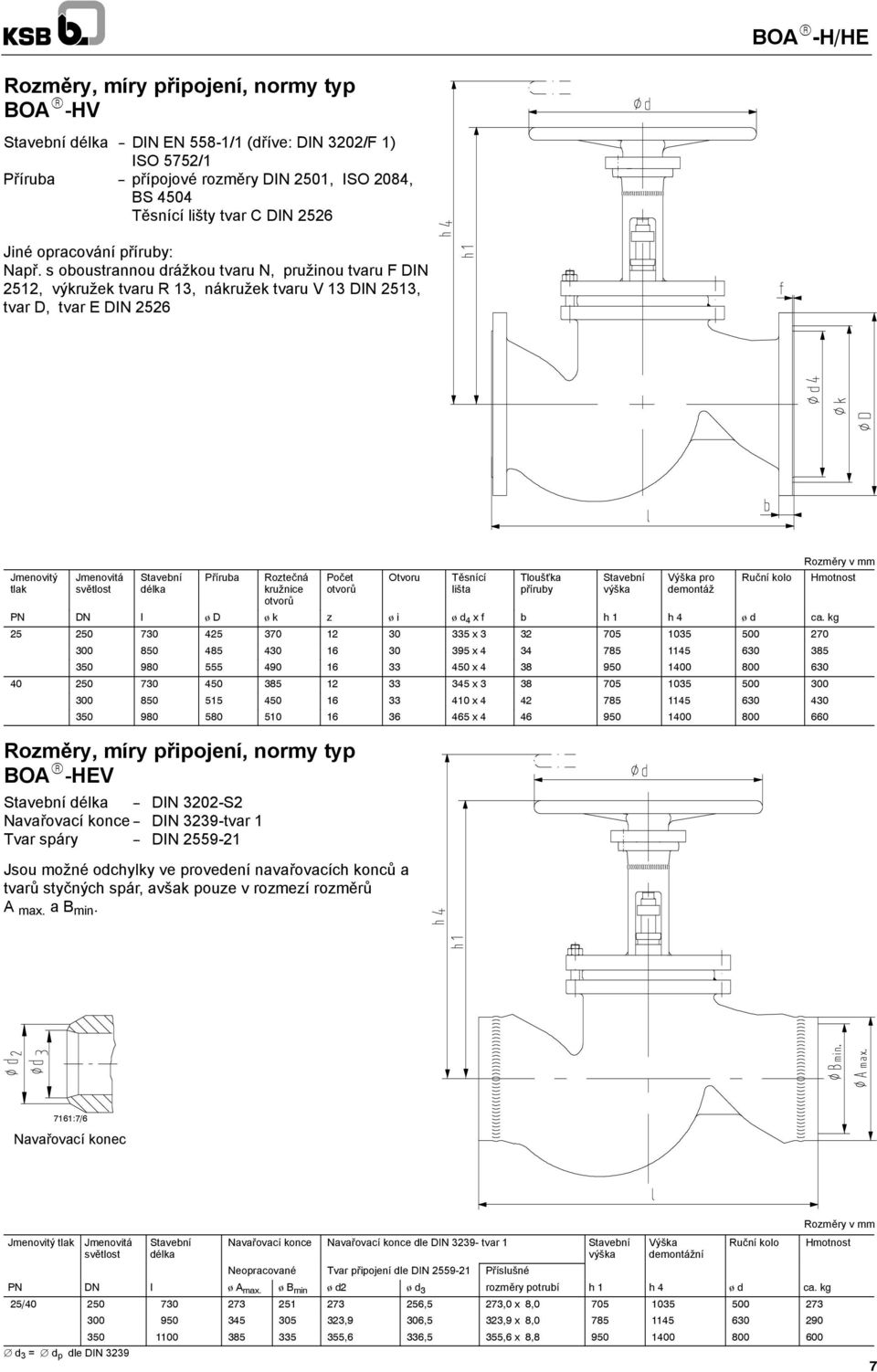

7 Rozměry, míry připojení, normy typ BOA R -HV délka -- DINEN558-1/1(dříve: DIN 3202/F 1) ISO 5752/1 Příruba -- přípojové rozměry DIN 2501, ISO 2084, BS 4504 Těsnící lišty tvar C DIN 2526 Jiné opracování příruby: Např. s oboustrannou drážkou tvaru N, pružinou tvaru F DIN 2512, výkružek tvaru R 13, nákružek tvaru V 13 DIN 2513, tvar D, tvar E DIN 2526 Jmenovitý tlak délka Příruba Roztečná kružnice otvorů Počet otvorů Otvoru Těsnící lišta Tloušťka příruby výška Výška pro demontáž Ruční kolo PN DN l ø D ø k z ø i ø d 4 xf b h1 h4 ø d ca. kg x x x x x x Rozměry, míry připojení, normy typ BOA R -HEV délka -- DIN 3202-S2 Navařovací konce -- DIN 3239-tvar 1 Tvar spáry -- DIN Jsou možné odchylky ve provedení navařovacích konců a tvarů styčných spár, avšak pouze v rozmezí rozměrů A max. ab min. Rozměry v mm Hmotnost 7161:7/6 Navařovací konec Jmenovitý tlak délka Navařovací konce Navařovací konce dle DIN tvar 1 výška Neopracované Tvar připojení dle DIN Příslušné Výška demontážní Ruční kolo PN DN l ø A max. ø B min ø d2 ø d 3 rozměry potrubí h1 h4 ø d ca. kg 25/ ,5 273,0 x 8, d 3 = d p dle DIN ,9 306,5 323,9 x 8, ,6 336,5 355,6 x 8, Rozměry v mm Hmotnost 7
