parkovací asistent INSTALAČNÍ MANUÁL

Transkript

1 parkovací asistent INSTALAČNÍ MANUÁL

2 POPIS PRODUKTU Parkovací senzory se instalují do nárazníků. V závislosti na velikosti Vašeho vozu a požadovaného pokrytí, se použijí buď dvě nebo čtyři čidla ze sady. Čidla jsou v barvě nárazníku vozidla, takže si jich jen stěží všimnete. S parkovacími senzory si ušetříte mnoho stresu a nejistoty při couvání. Ať už je to manévrování zpět do garáže nebo couvání z příjezdové cesty, s vestavěným systémem varování na zadní straně Vašeho vozu bude couvání vždy bezpečné. Druhý pár očí Parkovací senzor využívá ultrazvukové snímače, které Vám pomohou posoudit vzdálenost k autu nebo jinému objektu za Vámi. Skrytý bzučák v kabině vás pípáním upozorní na zbývající prostor. Jak se přibližujete k překážce, pípání se zrychluje, až ve vhodné vzdálenosti přejde ve stálý tón. Dobrá investice I drobné poškození nárazníku se může v dnešní době vyšplhat na tisíce korun za opravu, takže i kdyby Vám měl parkovací senzor ušetřit jen jeden důlek nebo škrábanec, investice se Vám vrátí. Pravděpodobně Vám však pomůže ještě mnohokrát a ušetří Vám tak starosti s opravami a ochrání Váš bonusu u pojišťovny. Bezstarostné parkování Parkování je pro mnoho řidičů nelehký a stresující úkol, ale s parkovacími senzory se budete divit, o kolik je tento manévr snazší. Je to jako mít někoho, kdo Vás ve dne i v noci a za hezkého i ošklivého počasí navede na jakékoliv parkovací místo. Poznámka: Parkovací senzor je řidiči pouze nápomocen. Není náhradou za bezpečné parkovací návyky. Řidič musí vždy vizuálně sledovat místo, do které s vozidlem vjíždí. Vždy mějte při couvání rychlosti pod 5 km/h. Díky použití mikropočítačem řízeného skenování pracuje systém automaticky. Tři úrovně zvukového signálu a trojice LED Vám poskytují přehled o situaci mezi Vaším vozem a překážkou za ním.

3 Schéma zapojení BZUČÁK NAPĚTÍ SVĚTLO ZPÁTEČKY 1. Zařazením zpětného chodu se zařízení uvede v činnost. Nalezne-li za vozem překážku, upozorní o tom bzučákem. 2. Napětí: DC10V-15V Příkon: 4 W (max) Pracovní teplota: -40 C až 80 C Detekční dozsah: 0,1 m 1,5 m Hlasitost: 85 db 3. Detekční prostor:

4 Vzdálenost od překážky Zvukový signál LED displej 150cm cm Bi----Bi----Bi---- dlouhý interval Zelená 100cm cm Bi--Bi--Bi-- krátký interval Oranžová 40cm cm Bi Bi Bi Bi Bi stálý tón Červená (Prostorová chyba + / - 2 cm při teplotě 20C odrazem od překážky kovové tyče o 5 cm) 4. Obtížně odhalitelné překážky a ztížení detekce: šikmá plocha míče a kulové předměty materiály pohlcující zvuk silný déšť voda, sníh nebo nečistota na čidlech 5. Upozornění: Včas odstraňte vodu, sníh nebo bláto ze senzoru. Nezkracujte ani nenastavujte přívodní kabely k senzorům. Instalace A. Montáž snímače 1. Montážní body by měly být ve stejné výšce. 2. Vyměřená místa musí být kolmá k zemi, plochá a bez kovových součástí.

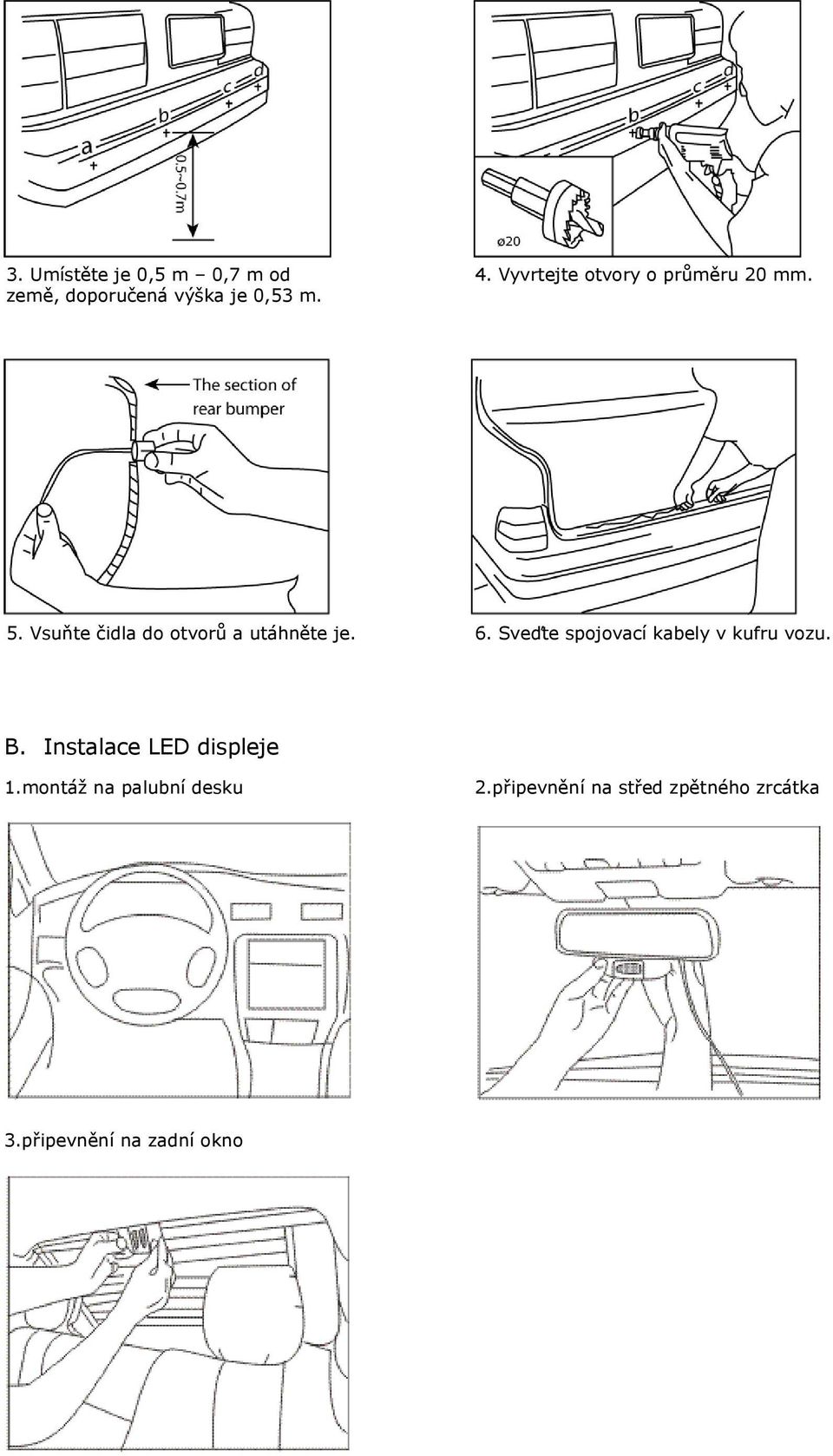

5 3. Umístěte je 0,5 m 0,7 m od země, doporučená výška je 0,53 m. 4. Vyvrtejte otvory o průměru 20 mm. 5. Vsuňte čidla do otvorů a utáhněte je. 6. Sveďte spojovací kabely v kufru vozu. B. Instalace LED displeje 1.montáž na palubní desku 2.připevnění na střed zpětného zrcátka 3.připevnění na zadní okno

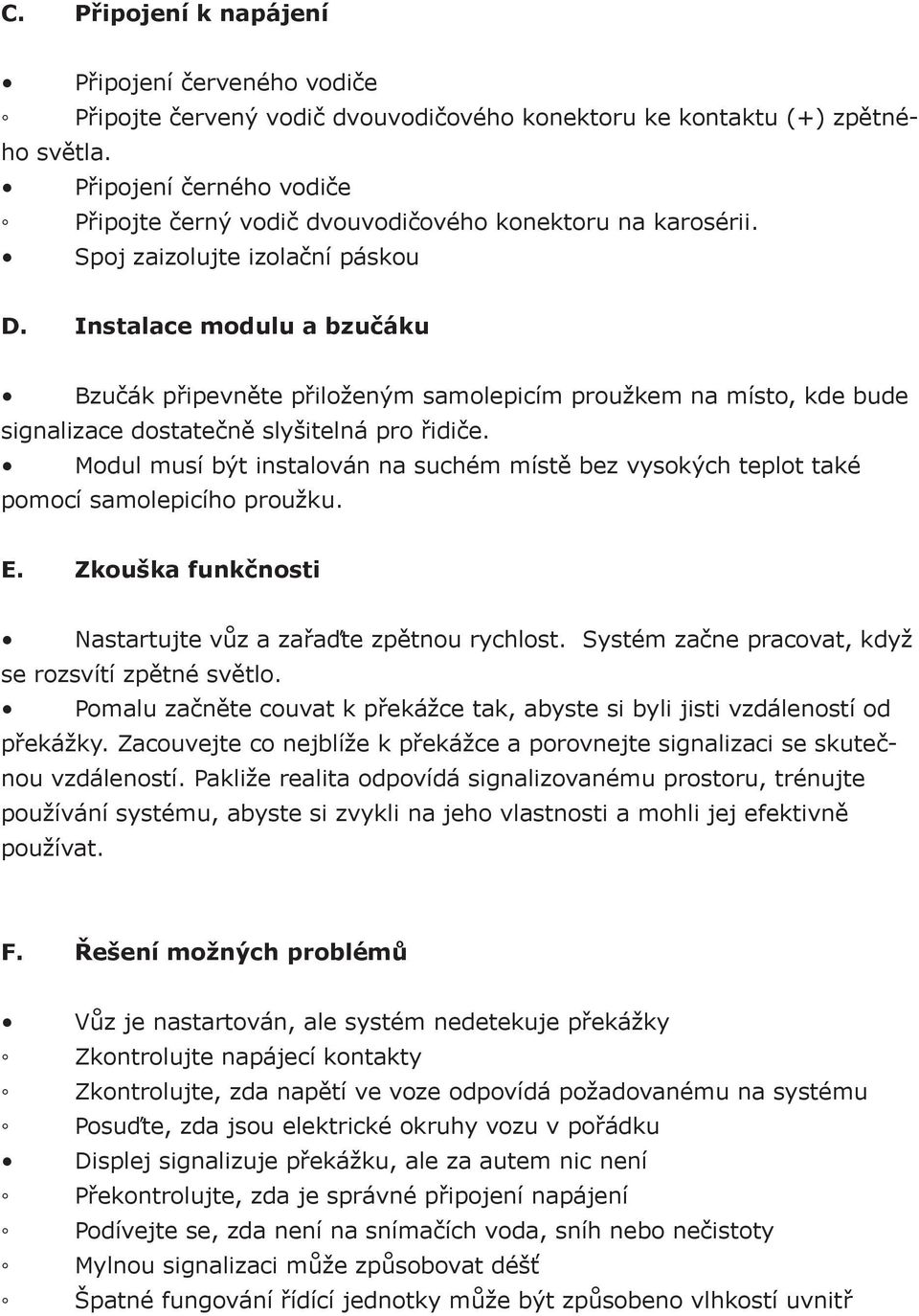

6 C. Připojení k napájení Připojení červeného vodiče Připojte červený vodič dvouvodičového konektoru ke kontaktu (+) zpětného světla. Připojení černého vodiče Připojte černý vodič dvouvodičového konektoru na karosérii. Spoj zaizolujte izolační páskou D. Instalace modulu a bzučáku Bzučák připevněte přiloženým samolepicím proužkem na místo, kde bude signalizace dostatečně slyšitelná pro řidiče. Modul musí být instalován na suchém místě bez vysokých teplot také pomocí samolepicího proužku. E. Zkouška funkčnosti Nastartujte vůz a zařaďte zpětnou rychlost. Systém začne pracovat, když se rozsvítí zpětné světlo. Pomalu začněte couvat k překážce tak, abyste si byli jisti vzdáleností od překážky. Zacouvejte co nejblíže k překážce a porovnejte signalizaci se skutečnou vzdáleností. Pakliže realita odpovídá signalizovanému prostoru, trénujte používání systému, abyste si zvykli na jeho vlastnosti a mohli jej efektivně používat. F. Řešení možných problémů Vůz je nastartován, ale systém nedetekuje překážky Zkontrolujte napájecí kontakty Zkontrolujte, zda napětí ve voze odpovídá požadovanému na systému Posuďte, zda jsou elektrické okruhy vozu v pořádku Displej signalizuje překážku, ale za autem nic není Překontrolujte, zda je správné připojení napájení Podívejte se, zda není na snímačích voda, sníh nebo nečistoty Mylnou signalizaci může způsobovat déšť Špatné fungování řídící jednotky může být způsobeno vlhkostí uvnitř

7 G. Poznámky k užívání Tento produkt je pouze parkovací asistent, situaci za Vaším vozem musíte posoudit sami. Tento produkt není určen k připojení k brzdovému systému, brzděte proto včas, dle upozornění alarmu. Couvejte pomalu, abyste předešli střetu s překážkou. Při prvním použití tohoto systému věnujte velkou pozornost překážce za vozem. Když bzučák vydává tón, dávejte pozor na vzdálenost mezi vozem a překážkou. Je-li to třeba, vystupte a podívejte se. Za vozem můžou být: malé překážky nízká stěna vyšší obrubník apod. Tento produkt je jen pomocné zařízení pro snadnější couvání. Za havárie způsobené manévrováním vozu neneseme žádnou odpovědnost. Záruka kvality: Tento produkt byl přísně kontrolován před distribucí do prodejní sítě. Je bezvadný a spolehlivý. Na výrobek se vztahuje zákonná dvouletá záruka na funkčnost zařízení. Záruka běží ode dne prodeje a při řádném užívání výrobku k účelu ke kterému byl vyroben. Záruka zaniká v případech: Nesprávné a neodborné instalace Demontáže a modifikace systému bez povolení Úmyslného poškození Nesprávně nebo neúplně vyplněného záručního listu Poznámka: Nejsme zodpovědní za ekonomické ztráty z přímých nebo nepřímých důvodů, při nesprávné instalaci a používání tohoto produktu. DŮLEŽITÉ UPOZORNĚNÍ čtěte pozorně: Vyvinuli jsme veškeré úsilí, aby byly informace v manuálu správné. Při objednávání příslušenství je nutné zkontrolovat u svého prodejce, zda souhlasí objednávané příslušenství s designem, funkcemi a barvou vhodnou pro Vaše vozidlo. Vyobrazení uvedené v manuálu má pouze informativní charakter a může se lišit od skutečnosti v důsledku nepřesnosti tisku / zobrazení. Vyhrazujeme si právo kdykoli a bez předchozího upozornění změnit informace týkající se cen, barev, materiálů, vybavení, a jiných modelových úprav. V rozsahu povoleném zákonem, neneseme odpovědnost za jakékoli škody, ztráty nebo náklady vzniklé v důsledku spoléhání se na tuto brožuru.
