Couvací zařízení CV-04 / CV-02
|
|
- Iva Beranová
- před 8 lety
- Počet zobrazení:
Transkript

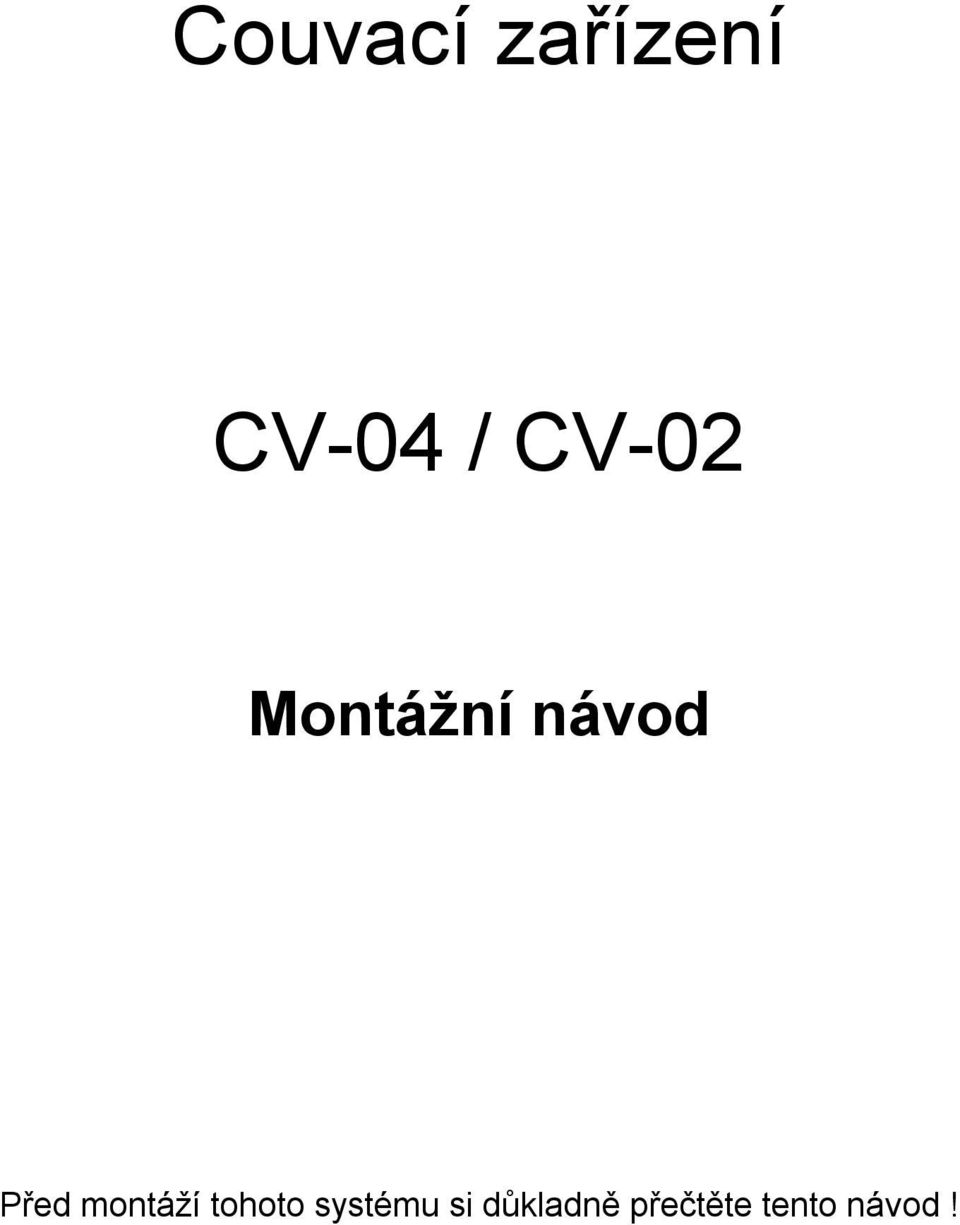

1 Couvací zařízení CV-04 / CV-02 Montážní návod Před montáží tohoto systému si důkladně přečtěte tento návod!

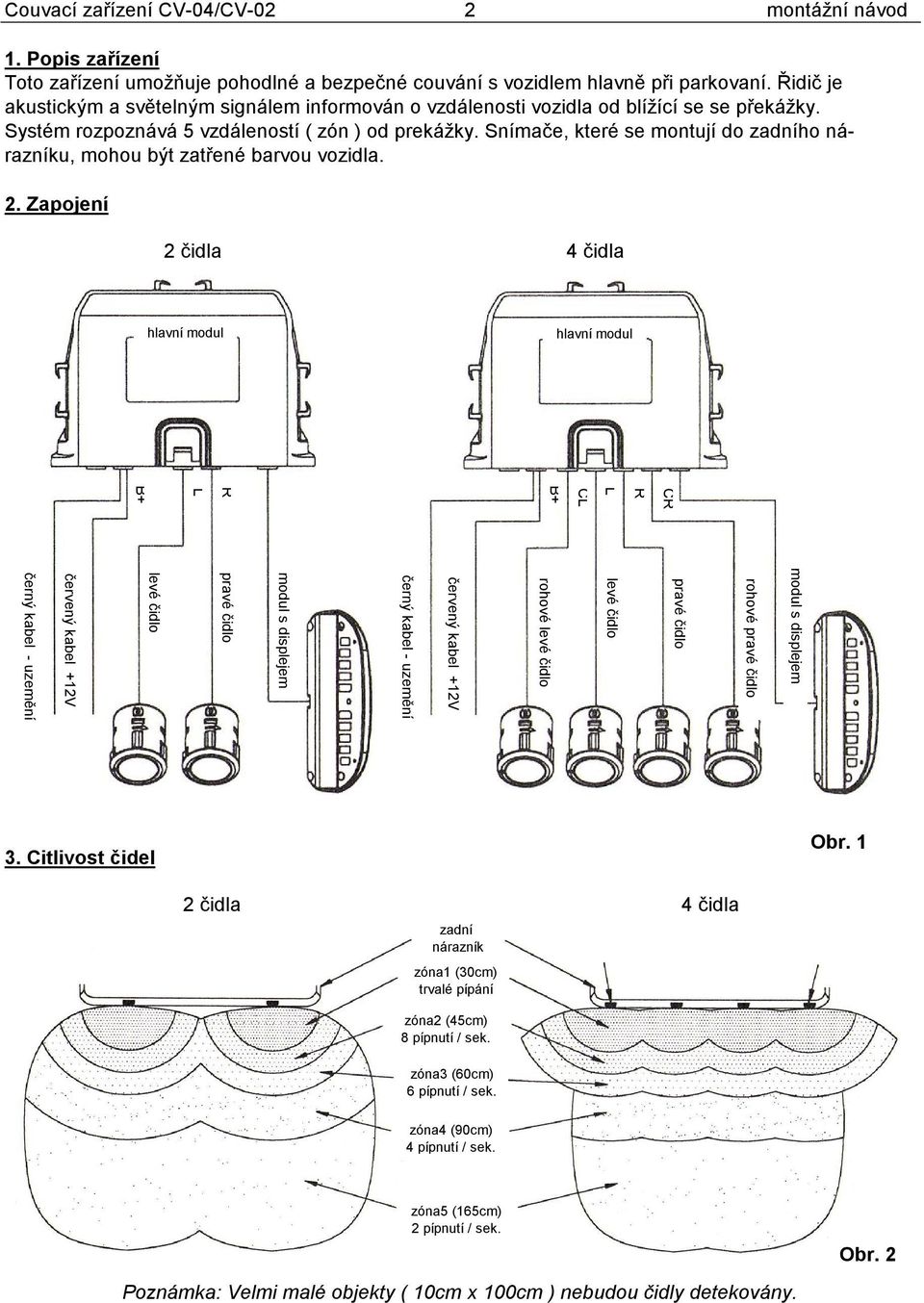

2 Couvací zařízení CV-04/CV-02 2 montážní návod 1. Popis zařízení Toto zařízení umožňuje pohodlné a bezpečné couvání s vozidlem hlavně při parkovaní. Řidič je akustickým a světelným signálem informován o vzdálenosti vozidla od blížící se se překážky. Systém rozpoznává 5 vzdáleností ( zón ) od prekážky. Snímače, které se montují do zadního nárazníku, mohou být zatřené barvou vozidla. 2. Zapojení 2 čidla 4 čidla CR R L CL B+ R L B+ rohové pravé pravé levé rohové levé červený kabel +12V černý kabel - uzemění pravé levé červený kabel +12V černý kabel - uzemění 3. Citlivost čidel Obr. 1 2 čidla 4 čidla zadní nárazník zóna1 (30cm) trvalé pípání zóna2 (45cm) 8 pípnutí / sek. zóna3 (60cm) 6 pípnutí / sek. zóna4 (90cm) 4 pípnutí / sek. zóna5 (165cm) 2 pípnutí / sek. Obr. 2 Poznámka: Velmi malé objekty ( 10cm x 100cm ) nebudou čidly detekovány.
3 Couvací zařízení CV-04/CV-02 3 montážní návod Vertikální citlivost čidel Orientace čidla zóna4 (60-90cm) zóna5 (90-165cm) Obr. 4 zóna1 (3-30cm) zóna2 (30-45cm) zóna3 (45-60cm) Obr. 3 horizontální pozíce označení dolů 4. Instalace modulu s displejem možnost B možnost C levá část displeje pravá čast displeje přilepte modul s displejem do vyhovující pozíce správná pozíce možnost A přilepte tuto plochu na zadní okno vozidla možnost B možnost C blokuje výhled z vozidla zadní sklo obustranná lepící páska možnost A zadní sklo správná pozice střecha vozidla d>0mm nesprávná pozice d<0mm Obr. 5 připojovací kabel
4 Couvací zařízení CV-04/CV-02 4 montážní návod napájecí kabely červený (+) připojit na couvací světlo černý (-) připojit na kostru vozidla Obr cm levý pravý cm CL L R CR otvor pro průměr 19 mm cm poměrná vzdálenost cm nesprávná pozice je moc nízko nespravná pozice směřuje do země méně než 45 cm detekční zóna detekční zóna správná pozice správná orientace čidla nesprávná orientace čidla více než 45 cm detekční zóna Obr Postup instalace pro 2 čidla Instalace se může odlišovat dle různých typů vozidiel a nebo také dle různých tvarů zadních nárazníků. a., Vyměřte si místa pro navrtání otvorů pro čidla : 20-35cm z levého a pravého rohu nárazníku a nejméně 45cm od země. ( obr.6 a obr.7 ) Důležité: Je nutné umístnit čidla minimálně 45cm nad vozovku, aby jste predešli falošné detekci objektu v zóně couvání. b., Vyvrtejte dva 19mm otvory do nárazníku na předem naměřených místech. ( obr.6 ) c., Vložte čidla do navrtaných otvorů a ujistěte se, že jsou čidla správně orientována. ( označením musí směřovat dolů obr. 7 ) d., Připojte k čidlům kabeláž, zajistěte kabely z vnitřní strany nárazníku a připojte k hlavnímu modulu. Dejte pozor, aby jste čidla mezi sebou navzájem nezaměnili. ( obr.1 )
5 Couvací zařízení CV-04/CV-02 5 montážní návod 6. Postup instalace pro 4 čidla Instalace se může odlišovat dle různých typů vozidiel a nebo také dle různých tvarů zadních nárazníků. a., Vyměřte si místa pro navrtání otvorů pro čidla : 20-35cm z levého a pravého rohu nárazníku a nejméně 45cm od země. ( obr.6 a obr.7 ).Zde budou CL a CR. b., Vyměřte místa pro zbývající dvě čidla tak, aby všechny 4 čidla byla od sebe stejně vzdálena a byla umístěna na jedné horizontální přímce vzdálené min.45cm od země. ( obr.6 ) Důležité: Je nutné umístnit čidla minimálně 45cm nad vozovku, aby jste predešli falošné detekci objektu v zóně couvání. c., Vyvrtejte čtyři 19mm otvory do nárazníku na předem vyměřená místa. ( obr.6 ) d., Vložte čidla do navrtaných otvorů a ujistěte se, že jsou čidla správně orientována. ( označením musí směřovat dolů. obr. 7 ) e., Připojte k čidlům kabeláž, zajistěte kabely z vnitřní strany nárazníku a připojte k hlavnímu modulu. Dejte pozor, aby jste čidla mezi sebou navzájem nezaměnili. ( obr.1 ) 7. Postup instalace modulu s displejem a., Najděte vhodné místo pro na zadním skle vozidla blízko střechy tak, aby byl vidět odraz modulu s displejem ve zpětném zrcadle. b., Modul s displejem přilepte na zadní sklo pomocí oboustranné lepící pásky. Můžete použít tři různé styčné plochy na přilepení. ( obr.5 ) c., Připojte kabeláž z modulu s displejem do hlavního modulu zařízení. 8. Postup instalace hlavního modulu a., na upevnění hlavního modulu použijte úchyt v tvaru písmena "L". b., najděte vhodné místo pro montáž modulu tak, aby nebyl zbytčně daleko od modulu s displejem, aby byl chráněný vůči venkovním vlivů a umístněte ho konektory směrem dolů ( obr.6 ), aby do modulu nenatekla voda. c., připojte kabeláž a zapojte konektor napájení do hlavního modulu. 9. Postup instalace čidel s použitím držáků 20-35mm 13,8mm 2mm nárazník podložka držák čidla 45-80cm šroubek 20-35cm držák čidla více než cm Obr. 8 vložit tímto směrem označení orientace více než 8
6 Obr. 8 více než 8 Couvací zařízení CV-04/CV-02 6 montážní návod a., Vyměřte si místa pro navrtání otvorů pro čidla : 20-35cm z levého a pravého rohu nárazníku a nejméně 45cm od země. ( obr.8 ) Důležité: Je nutné umístnit čidla minimálně 45cm nad vozovku, aby jste predešli falošné detekci objektu v zóně couvání. b., Vyvrtejte dva 2mm otvory do nárazníku, vzdálenost mezi otvory musí být 13.8mm c., Pomocí šroubků upevněte držáky čidel k zadnímu nárazníku vozidla d., Vložte čidla do držáků a ujistěte se, že jsou čidla správně orientována. ( označením dolů ) e., Připojte k čidlům kabeláž a připojte k hlavnímu modulu. Dejte pozor, aby ste čidla mezi sebou navzájem nezaměnili. 10. Testování správné funkce zařiazení a., otočte klíčkem zapalování do polohy ACC a zařaďte zpátečku, rozsvítí se dioda na modulu s displejem a ozve se pípnutí b., přibližujte větší rovný předmět ( min. 10cm X 50cm )k zadnímu nárazníku vozidla a sledujte modul s displejem rozsvítí se 1 LED dióda zóna 5 : cm, rozsvítí se 1 LED dioda rozsvítí se 2 LED diódy zóna 4 : cm, rozsvítí se 2 LED diody rozsvítía se 3 LED diódy zóna 3 : cm, rozsvítí se 3 LED diody rozsvítí se 4 LED diódy zóna 2 : cm, rozsvítí se 4 LED diody rozsvítí se všechy LED diódy zóna 1 : 3-30 cm, rozsvítí se všechny LED diody 11. Popis stavov systému zóna vzdálenost objektu tón displej zóna 5 90 cm cm 2 pípnutí / 1sek. rozsvítí se 1 LED dioda zóna 4 60 cm - 90 cm 4 pípnutí / 1sek. rozsvítí se 2 LED diody zóna 3 45 cm - 60 cm 6 pípnutí / 1sek. rozsvítí se 3 LED diody zóna 2 30 cm - 45 cm 8 pípnutí / 1sek. rozsvítí se 4 LED diody zóna 1 3 cm - 30 cm trvalý tón rozsvítí se všechny LED diody
7 Couvací zařízení CV-04/CV-02 7 montážní návod 12. Řešení problémů Příznaky Možné příčiny Odstranění závady, kontrola po zařazení zpátečky zařízení nemá napájení ujistěte se, že červený a černý kabel jsou zase nerozsvítí žádná pojené správně LED dioda ujistěte se, že napájecí konektor je správně zasunutý do hlavního modulu ujistěte se, zda některý z napájecích kabelů není přerušený vadný ujistěte se, že je konektor modulu s displejem správně zasunutý do hlavního modulu ujistěte se, zda není přerušena kabeláž od modulu s displejem systém detekuje faleš- nesprávná orientace čidel ujistěte se, že jsou čidla správně orientováné objekty detekují vozovku na ( obr.4 ) čidla směřují do vozov- ujistěte se, že čidla nesměřují dolů ky čidla jsou namontována ujistěte se, že jsou čidla namontována min. příliš nízko 45 cm nad vozovkou vadné ověřte použitím nového čidla couvání z kopce porucha čidla, jedno z čidel je odpojeno ujistěte se, že jsou všechny konektory čidel všechny LED diody se od hlavního modulu správně zasunuty do hlavního modulu rozsvítí a blikají, ale jedno z čidel je vadné ověřte použitím nového čidla neozývá se žádny tón vadný ověřte použitím nového hlavního modulu Technické parametry: proudové požadavky: 10 ~ 25V max.proudová spotřeba: 250mA operační teplota: -20 C až 70 C skladovací teplota: -30 C až 80 C vysílací frekvence: 40kHz reakční doba systému: 0,12sek provozní vlhkost: 95% frekvence zvukového signalizátoru během operace: 1 khz frekvence zvukového signalizátoru během malfunkce: 1,25 khz (volitelná fce) hladina hlasitosti zvukového signalizátoru: 80db na 10cm
