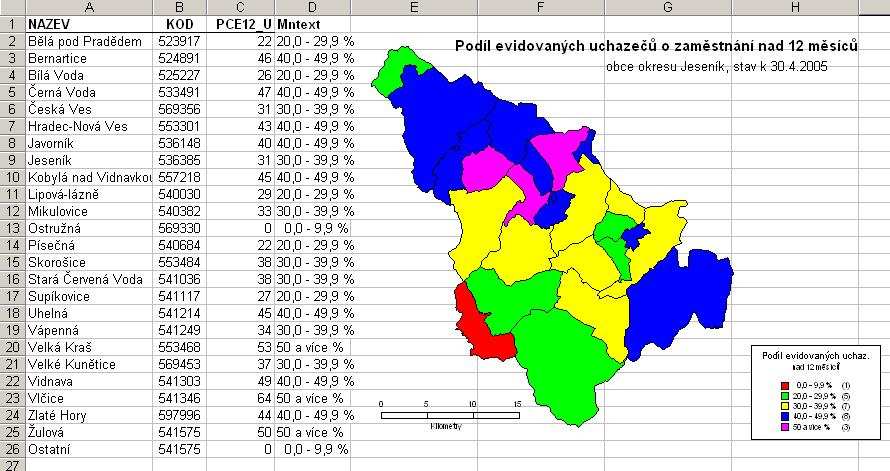

1 Úprava vytvořené statistické mapy s využitím aplikace Repaint Magic Uvedený panel nástrojů Repaint Magic lze využít při úpravě mapky vytvořené v MS Map v prostředí standardní grafiky MS Office. Následující návod dokumentuje možné použití. Menší změna nastává v případě použití MS Office 2003 viz konec dokumentu Vytvoření statistické mapy pomocí MS Map v MS Excel Prvním krokem je vytvoření základní statistické mapy v MS Excel. Pro tento účel je vhodné vytvořit raději jednodušší mapovou kompozici s vytvořenou legendou a měřítkem. Při tvorbě statistické mapy je vhodné použít funkce RoztridOdDo s požadovanými třídami a následně jednotlivým třídám přiřadit jedinečnou barvu, aby žádné 2 třídy neměly stejnou barvu. Použití popisů obcí nemusí být vhodné, protože při konverzi do grafiky MS Office dojde ke ztrátě natočení popisů obcí a popisy jsou pak orientované pouze vodorovně nebo svisle. Lze je samozřejmě volně editovat, ale ne rotovat. Obrázek 1: Vytvoření mapové kompozice v MS Mapu 1.2. Přenesení obrázku do MS Word Vyberte obrázek s mapou v Excelu (MS Map může, ale nemusí být aktivován), zadejte kopírovat. Přepněte se do Wordu a z menu úpravy zadejte Vložit jinak. Vyberte volbu obrázek.

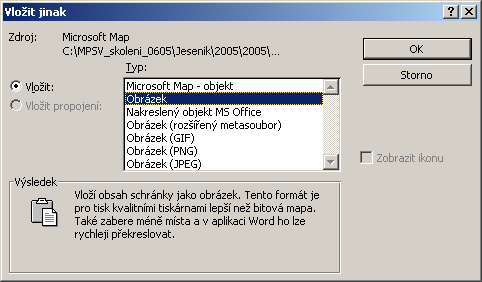

2 Obrázek 2: Dialogové okno pro vložení obrázku do MS Wordu Do Wordu se vloží objekt obrázek. Obrázek 3: Vložení objektu obrázek 1.3. Editace obrázku v MS Word Vyberte obrázek se statistickou mapou a otevřete ho pro editaci volbou položky Objekt obrázek/otevřít kontextového menu. Dojde k převodu obrázku do grafiky MS Word a dále je již možno využít standardních nástrojů pro kreslení a manipulaci s grafickými objekty při úpravách obrázku. Lze vybírat jednotlivé objekty, měnit jejich barvu, texturu, písmo, lze je seskupovat nebo oddělovat apod. Lze je také přemísťovat - např. pro umístění měřítka na jiné, vhodnější místo. 2

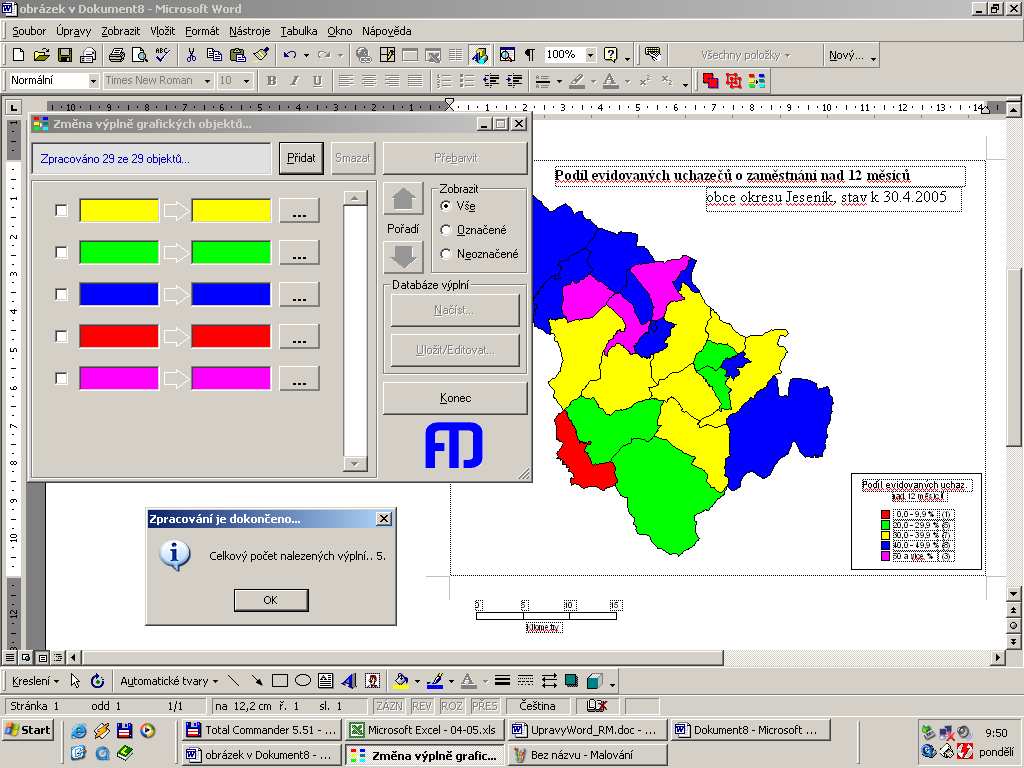

3 1.4. Využití aplikace Repaint Magic Ruční úprava obrázku může být náročná ve chvíli, kdy se rozhodneme změnit atributy více objektů najednou. Např. změnit barvu přiřazenou jedné kategorii, do které je zařazeno několik desítek obcí. K takové úloze je vhodné využít aplikace Repaint Magic. Instalace aplikace i její použití bylo popsáno v kapitole Aplikace RepaintMagic. Předpokládejme, že nám nevyhovuje barevné schéma mapky vytvořené v prostředí MS Map pro podíl uchazečů o zaměstnání evidovaných nad 12 měsíců v okrese Jeseník a že chceme vytvořit nové barevné schéma. Postup by mohl být následující. Pomocí standardního nástroje kreslení Vybrat objekty vybereme všechny polygony v mapě i v legendě. Do výběru je zahrnuto i měřítko, proto je bezpečnější jej pro editaci přesunout mimo obrázek. Vyberte nástroj pro hromadnou záměnu výplně grafických prvků (první ikona zprava) a přidejte výplně přes tlačítko Přidat. Objeví se dialogové okno s počtem nalezených výplní. Nyní lze výplně editovat. Vyberte všechny výplně. Je třeba dát pozor na pořadí výplní, při použití více tříd se výplně neseřadí dle legendy viz následující obrázek. Obrázek 4: Načtení výplní grafických prvků pro editaci Proto je důležité seřadit pořadí výplní dle legendy. Pak lze buď nastavit nové barevné schéma a uložit do databáze pro další použití (tlačítko Uložit/Editovat ) nebo načíst již uložené schéma výplní (tlačítko Načíst ). 3

4 Obrázek 5: Dialogové okno pro editaci výplní Poté lze výplně nahradit nově zvolenými (tlačítko Přebarvit ). Nezapomenout přesunout zpátky měřítko. V případě, že už nebudeme nic editovat obrázek uzavřeme. Obrázek 6: Výsledný upravený obrázek 4

5 1.5. Přenos a úprava vytvořené mapky v MS Office 2003 Vyberte obrázek s mapou v Excelu (MS Map může, ale nemusí být aktivován), zadejte kopírovat. Přepněte se do Wordu a z menu úpravy zadejte Vložit jinak. Vyberte volbu Nakreslený objekt MS Office. Na následující hlášení MS Wordu (viz obr.7) potvrďte Ano. Obrázek 7: Upozornění MS Wordu Z palety MS Wordu Kreslení vyberte nástroj šipka (Vybrat objekty). Pokud se nedaří vybrat jeden polygon, je nutné je oddělit (Seskupování Oddělit). Pokud není možné vybrat více objektů (polygonů) naráz (držíme levé tlačítko myši a snažíme se vykreslit obdélník přes objekty požadované do výběru) a kurzor se ukazuje ve tvaru oboustranné šipky v kříži (nikoliv jednoduchá šipka). Vyskytne se problém s nějakým obdélníkem v pozadí. Proto dáme opět na pravé tlačítko Pořadí- Přenést dopředu, a i když se zdánlivě nic nestane (nebo najednou obrázek zmizí, protože je překryt bílým obdélníkem), zmáčkneme DELETE. Nesmí se ovšem přitom ztratit obrázek, který upravujeme. Někdy je nutné operaci opakovat několikrát. 5
