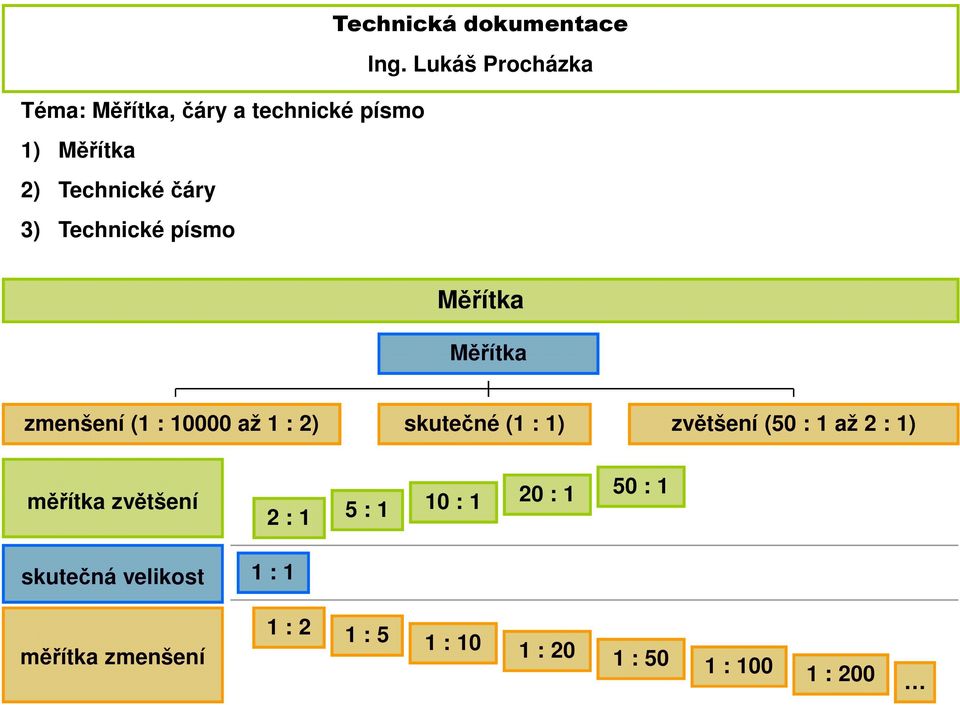

1 Technická dokumentace Ing. Lukáš Procházka Téma: Měřítka, čáry a technické písmo 1) Měřítka 2) Technické čáry 3) Technické písmo Měřítka Měřítka zmenšení (1 : až 1 : 2) skutečné (1 : 1) zvětšení (50 : 1 až 2 : 1) měřítka zvětšení 2 : 1 5 : 1 10 : 1 20 : 1 50 : 1 skutečná velikost 1 : 1 měřítka zmenšení 1 : 2 1 : 5 1 : 10 1 : 20 1 : 50 1 : : 200

Technické písmo Měřítka Měřítka zmenšení (1 : 10000 až 1 : 2) skutečné (1 : 1) zvětšení

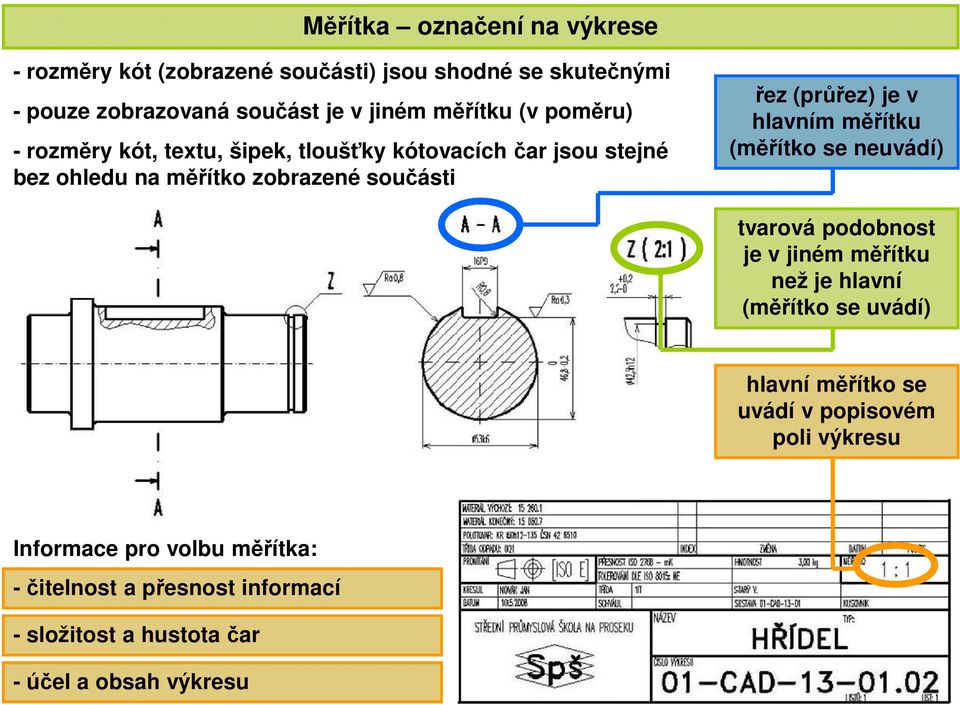

2 Měřítka označení na výkrese - rozměry kót (zobrazené součásti) jsou shodné se skutečnými - pouze zobrazovaná součást je v jiném měřítku (v poměru) - rozměry kót, textu, šipek, tloušťky kótovacích čar jsou stejné bez ohledu na měřítko zobrazené součásti řez (průřez) je v hlavním měřítku (měřítko se neuvádí) tvarová podobnost je v jiném měřítku než je hlavní (měřítko se uvádí) hlavní měřítko se uvádí v popisovém poli výkresu Informace pro volbu měřítka: -čitelnost a přesnost informací - složitost a hustota čar - účel a obsah výkresu

(průřez) je v hlavním měřítku (měřítko se neuvádí) tvarová podobnost je v jiném měřítku než je hlavní (měřítko se uvádí) hlavní

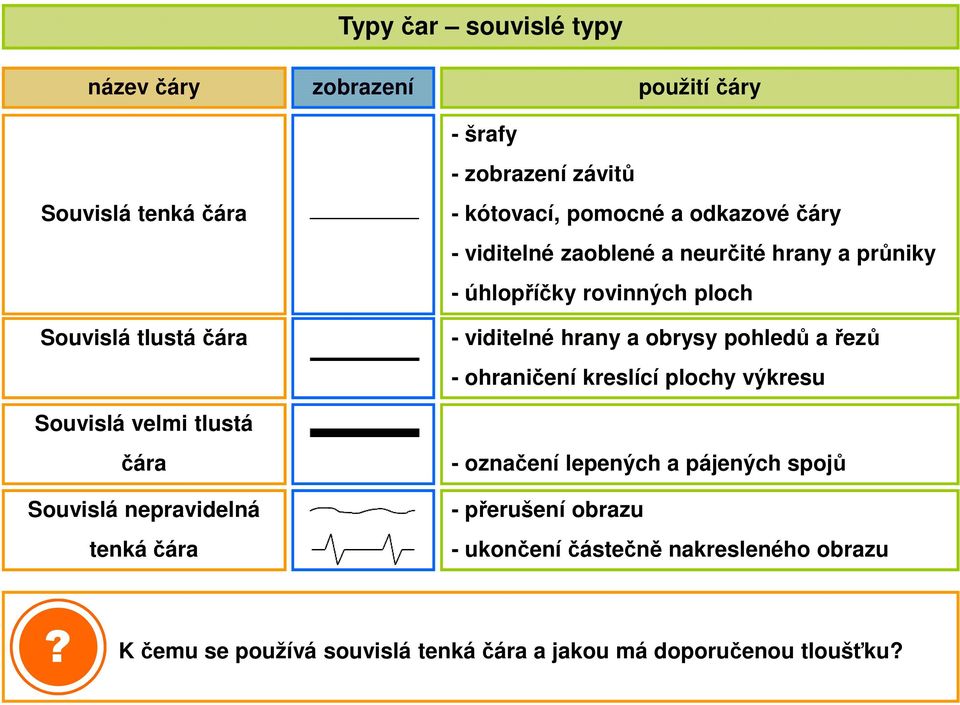

3 Typy čar souvislé typy název čáry zobrazení použití čáry - šrafy - zobrazení závitů Souvislá tenká čára Souvislá tlustá čára - kótovací, pomocné a odkazové čáry - viditelné zaoblené a neurčité hrany a průniky - úhlopříčky rovinných ploch - viditelné hrany a obrysy pohledů a řezů - ohraničení kreslící plochy výkresu Souvislá velmi tlustá čára Souvislá nepravidelná tenká čára - označení lepených a pájených spojů - přerušení obrazu - ukončení částečně nakresleného obrazu? K čemu se používá souvislá tenká čára a jakou má doporučenou tloušťku?

obrysy pohledů a řezů - ohraničení kreslící plochy výkresu Souvislá velmi tlustá čára Souvislá nepravidelná tenká čára - označení

4 Typy čar přerušované typy název čáry zobrazení použití čáry Čárkovaná tenká čára - neviditelné hrany a obrysy - osy souměrnosti Čerchovaná tenká čára Čerchovaná tlustá čára (krátké osy se kreslí souvislou tenkou čarou) - roztečné kružnice a přímky - označení rovin řezů a průřezů - označení části povrchu součásti (např. TZ) - krajní polohy pohyblivých součástí Čerchovaná tenká čára se dvěma tečkami - obrysy sousedících předmětů - zobrazení původního a konečného tvaru - zobrazení částí před nákresnou - neutrální vlákna? K čemu se používá čárkovaná čára a jakou má doporučenou tloušťku?

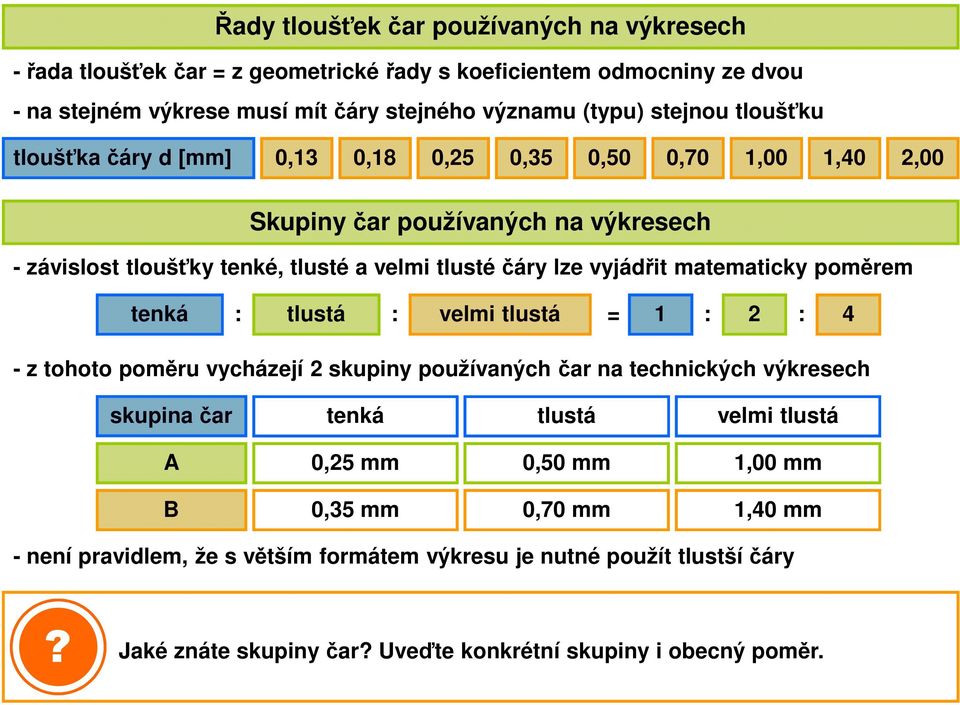

5 Řady tloušťek čar používaných na výkresech - řada tloušťek čar = z geometrické řady s koeficientem odmocniny ze dvou - na stejném výkrese musí mít čáry stejného významu (typu) stejnou tloušťku tloušťka čáry d [mm] 0,13 0,18 0,25 0,35 0,50 0,70 1,00 1,40 2,00 Skupiny čar používaných na výkresech - závislost tloušťky tenké, tlusté a velmi tlusté čáry lze vyjádřit matematicky poměrem tenká : tlustá : velmi tlustá = 1 : 2 : 4 - z tohoto poměru vycházejí 2 skupiny používaných čar na technických výkresech skupina čar tenká tlustá velmi tlustá A B 0,25 mm 0,50 mm 1,00 mm 0,35 mm 0,70 mm 1,40 mm - není pravidlem, že s větším formátem výkresu je nutné použít tlustší čáry? Jaké znáte skupiny čar? Uveďte konkrétní skupiny i obecný poměr.

matematicky poměrem tenká : tlustá : velmi tlustá = 1 : 2 : 4 - z tohoto poměru vycházejí 2 skupiny používaných čar na technických výkresech skupina čar tenká tlustá velmi tlustá A B

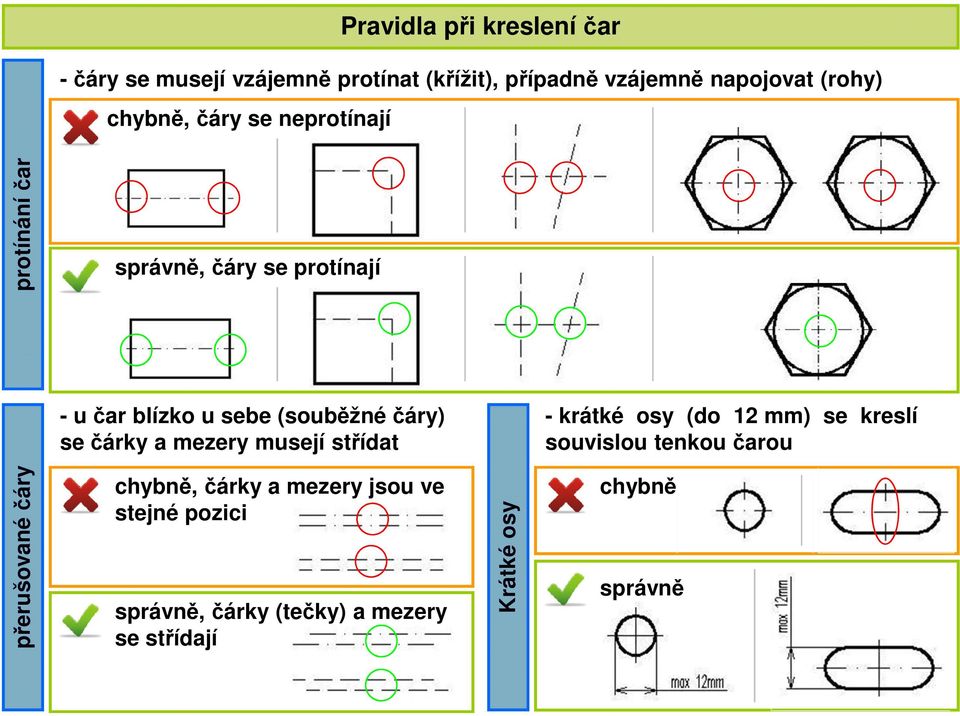

6 chybně, čáry se neprotínají Pravidla při kreslení čar - čáry se musejí vzájemně protínat (křížit), případně vzájemně napojovat (rohy) protínání čar správně, čáry se protínají - u čar blízko u sebe (souběžné čáry) se čárky a mezery musejí střídat - krátké osy (do 12 mm) se kreslí souvislou tenkou čarou přerušované čáry chybně, čárky a mezery jsou ve stejné pozici správně, čárky (tečky) a mezery se střídají Krátké osy chybně správně

čárky a mezery musejí střídat - krátké osy (do 12 mm) se kreslí souvislou tenkou čarou přerušované čáry

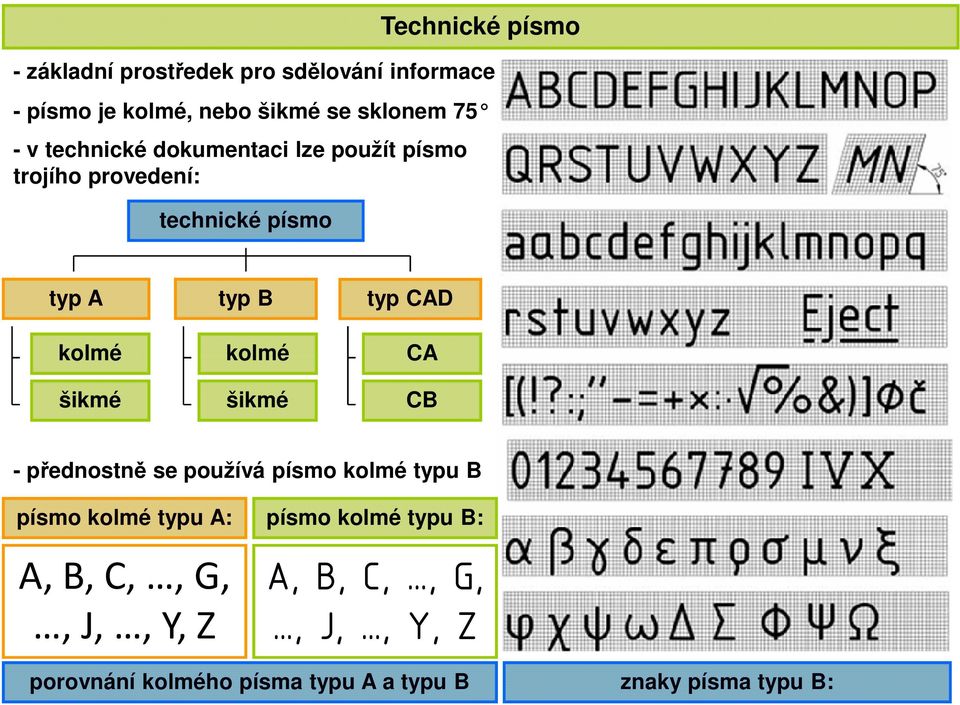

7 Technické písmo - základní prostředek pro sdělování informace - písmo je kolmé, nebo šikmé se sklonem 75 - v technické dokumentaci lze použít písmo trojího provedení: technické písmo typ A typ B typ CAD kolmé kolmé CA šikmé šikmé CB - přednostně se používá písmo kolmé typu B písmo kolmé typu A: písmo kolmé typu B: A, B, C,, G,, J,, Y, Z A, B, C,, G,, J,, Y, Z porovnání kolmého písma typu A a typu B znaky písma typu B:

kolmé CA šikmé šikmé CB - přednostně se používá písmo kolmé typu B písmo kolmé typu A: písmo kolmé typu

8 Technické písmo rozměry písma - velikost písma je odvozena z velikosti písma velké abecedy - obdobně jako tloušťky čar, jsou i výšky písma dány geometrickou řadou výška písma h [mm] (1,8) (2,5) 3, (14) (20) - charakteristické znaky písma jsou odvozeny vzhledem k výšce písma - legenda: ozn. parametr a - mezera mezi písmeny b - nejmenší řádkování pro písmo s didakt. znaménky c - výška písmen malé abec. d - tloušťka čáry e g h k - mezera mezi slovy - šířka písmena - Výška písmen - dolní dotah písmen malé abecedy Typ písma typ A typ B parametr (poměr k výšce písma h) a b d e g 2/14 2/10 25/14 19/10 1/14 1/10 6/14 6/10 7/14 6/10

parametr a - mezera mezi písmeny b - nejmenší řádkování pro písmo s didakt. znaménky c - výška písmen malé abec.
