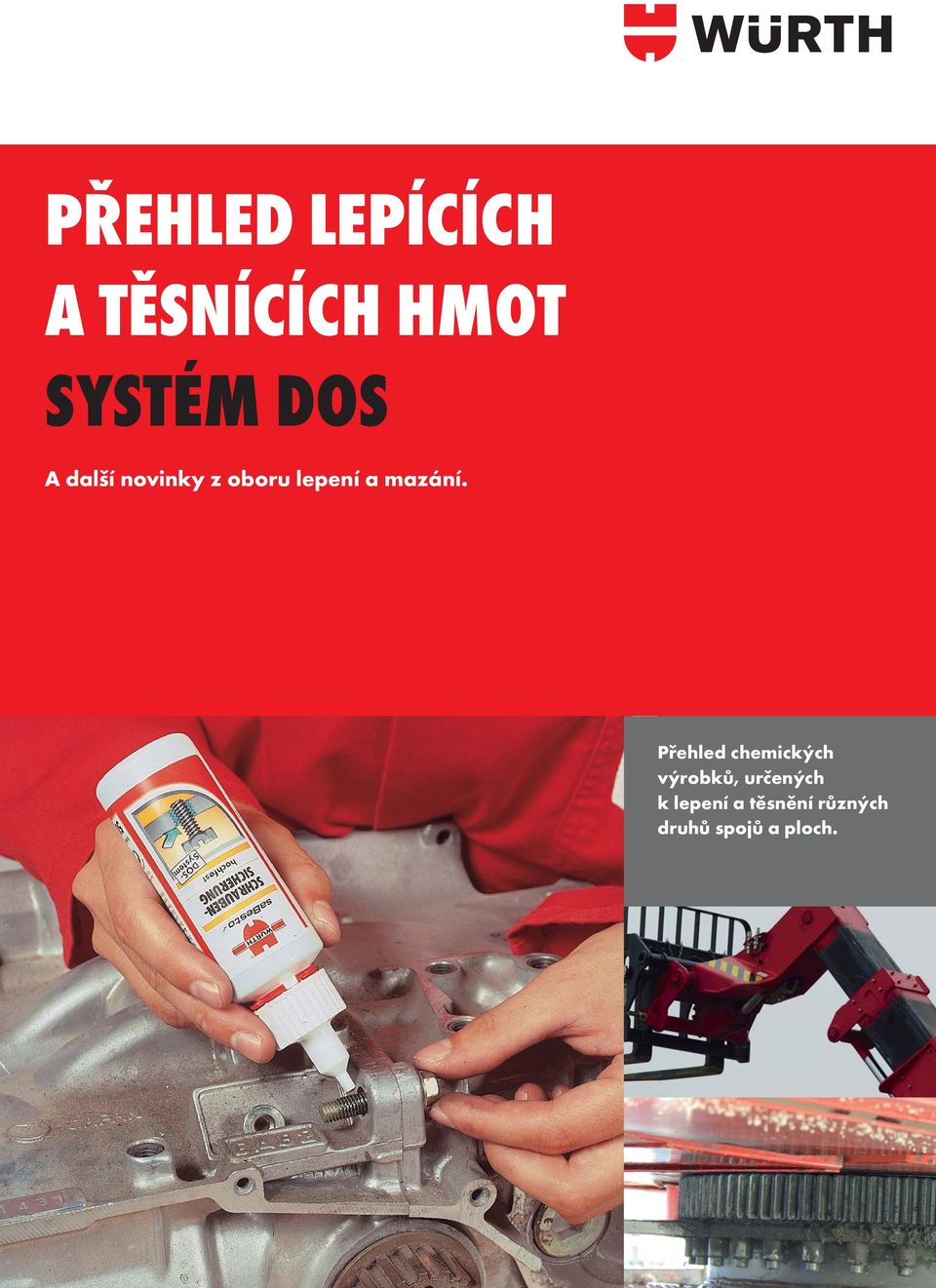

1 P EHLED LEPÍCÍCH A T SNÍCÍCH HMOT SYSTÉM DOS A další novinky z oboru lepení a mazání. P ehled chemických výrobk, ur ených k lepení a t sn ní r zných druh spoj a ploch.

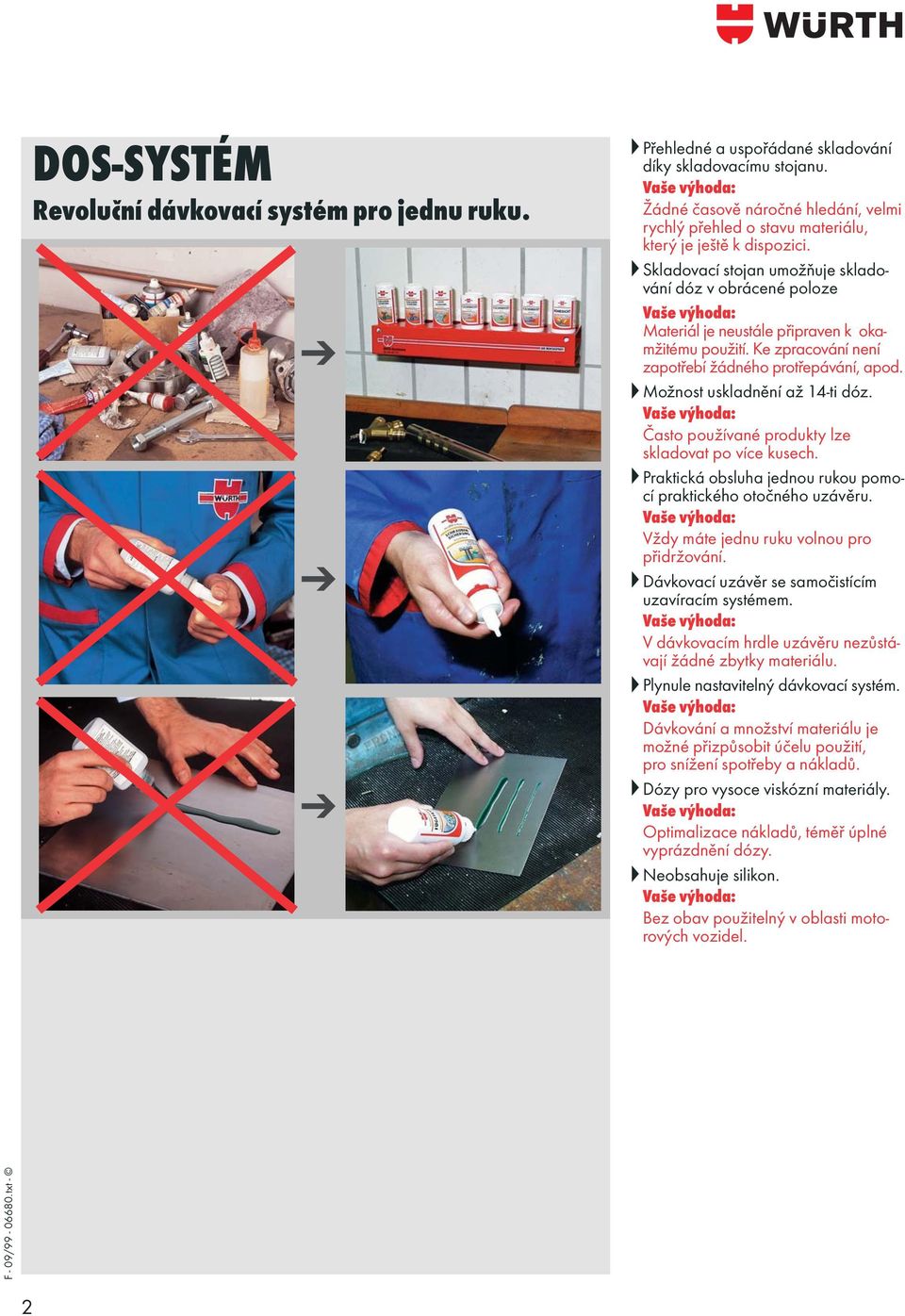

2 DOS-SYSTÉM Revoluční dávkovací systém pro jednu ruku. Přehledné a uspořádané skladování díky skladovacímu stojanu. Žádné časově náročné hledání, velmi rychlý přehled o stavu materiálu, který je ještě k dispozici. Skladovací stojan umožňuje skladování dóz v obrácené poloze Materiál je neustále připraven k okamžitému použití. Ke zpracování není zapotřebí žádného protřepávání, apod. Možnost uskladnění až 14-ti dóz. Často používané produkty lze skladovat po více kusech. Praktická obsluha jednou rukou pomocí praktického otočného uzávěru. Vždy máte jednu ruku volnou pro přidržování. Dávkovací uzávěr se samočistícím uzavíracím systémem. V dávkovacím hrdle uzávěru nezůstávají žádné zbytky materiálu. Plynule nastavitelný dávkovací systém. Dávkování a množství materiálu je možné přizpůsobit účelu použití, pro snížení spotřeby a nákladů. Dózy pro vysoce viskózní materiály. Optimalizace nákladů, téměř úplné vyprázdnění dózy. Neobsahuje silikon. Bez obav použitelný v oblasti motorových vozidel. F - 09/ txt - 2

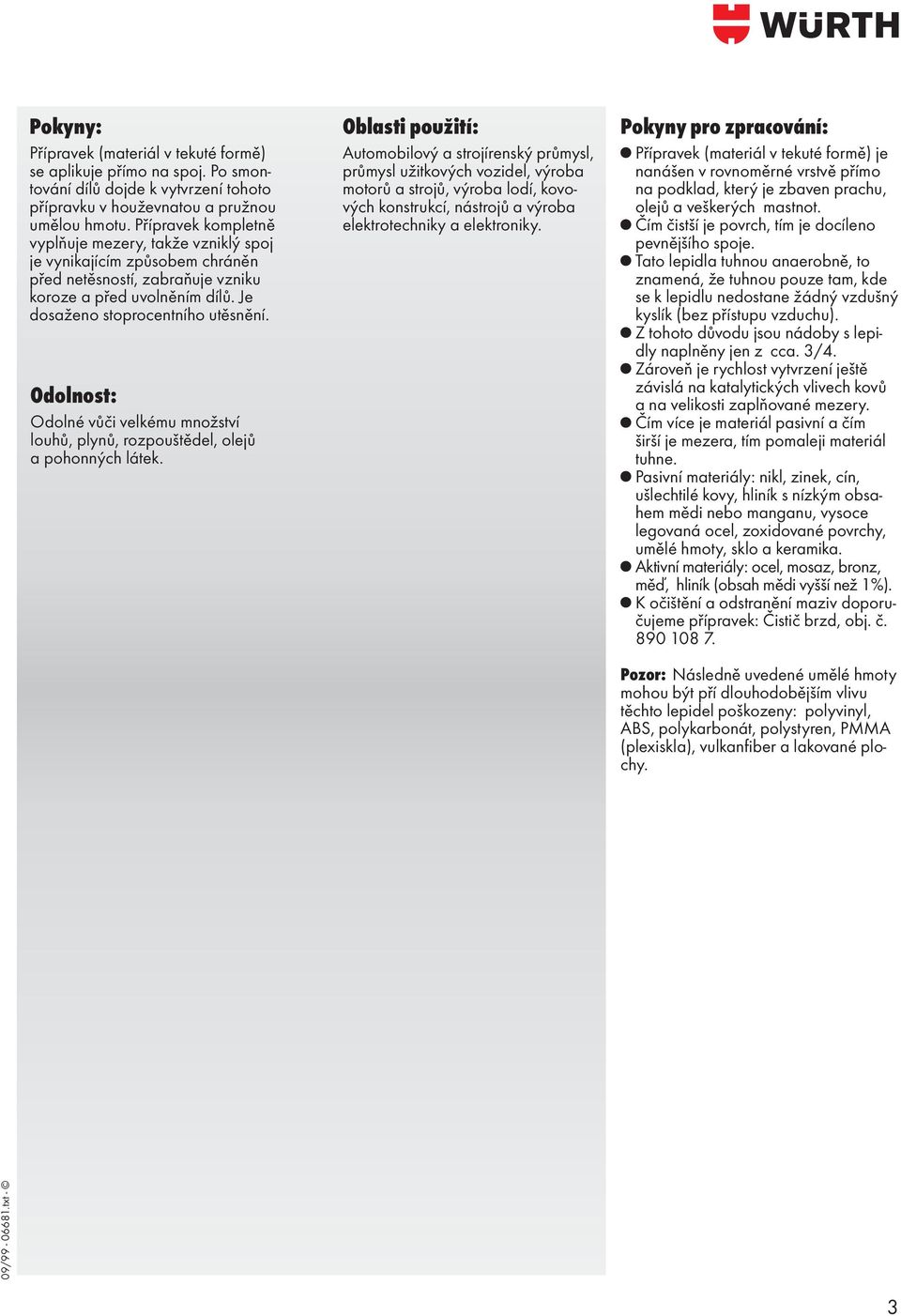

3 Pokyny: Přípravek (materiál v tekuté formě) se aplikuje přímo na spoj. Po smontování dílů dojde k vytvrzení tohoto přípravku v houževnatou a pružnou umělou hmotu. Přípravek kompletně vyplňuje mezery, takže vzniklý spoj je vynikajícím způsobem chráněn před netěsností, zabraňuje vzniku koroze a před uvolněním dílů. Je dosaženo stoprocentního utěsnění. Odolnost: Odolné vůči velkému množství louhů, plynů, rozpouštědel, olejů a pohonných látek. Oblasti použití: Automobilový a strojírenský průmysl, průmysl užitkových vozidel, výroba motorů a strojů, výroba lodí, kovových konstrukcí, nástrojů a výroba elektrotechniky a elektroniky. Pokyny pro zpracování: Přípravek (materiál v tekuté formě) je nanášen v rovnoměrné vrstvě přímo na podklad, který je zbaven prachu, olejů a veškerých mastnot. Čím čistší je povrch, tím je docíleno pevnějšího spoje. Tato lepidla tuhnou anaerobně, to znamená, že tuhnou pouze tam, kde se k lepidlu nedostane žádný vzdušný kyslík (bez přístupu vzduchu). Z tohoto důvodu jsou nádoby s lepidly naplněny jen z cca. 3/4. Zároveň je rychlost vytvrzení ještě závislá na katalytických vlivech kovů a na velikosti zaplňované mezery. Čím více je materiál pasivní a čím širší je mezera, tím pomaleji materiál tuhne. Pasivní materiály: nikl, zinek, cín, ušlechtilé kovy, hliník s nízkým obsahem mědi nebo manganu, vysoce legovaná ocel, zoxidované povrchy, umělé hmoty, sklo a keramika. Aktivní materiály: ocel, mosaz, bronz, měď, hliník (obsah mědi vyšší než 1%). K očištění a odstranění maziv doporučujeme přípravek: Čistič brzd, obj. č Pozor: Následně uvedené umělé hmoty mohou být pří dlouhodobějším vlivu těchto lepidel poškozeny: polyvinyl, ABS, polykarbonát, polystyren, PMMA (plexiskla), vulkanfiber a lakované plochy. 09/ txt - 3

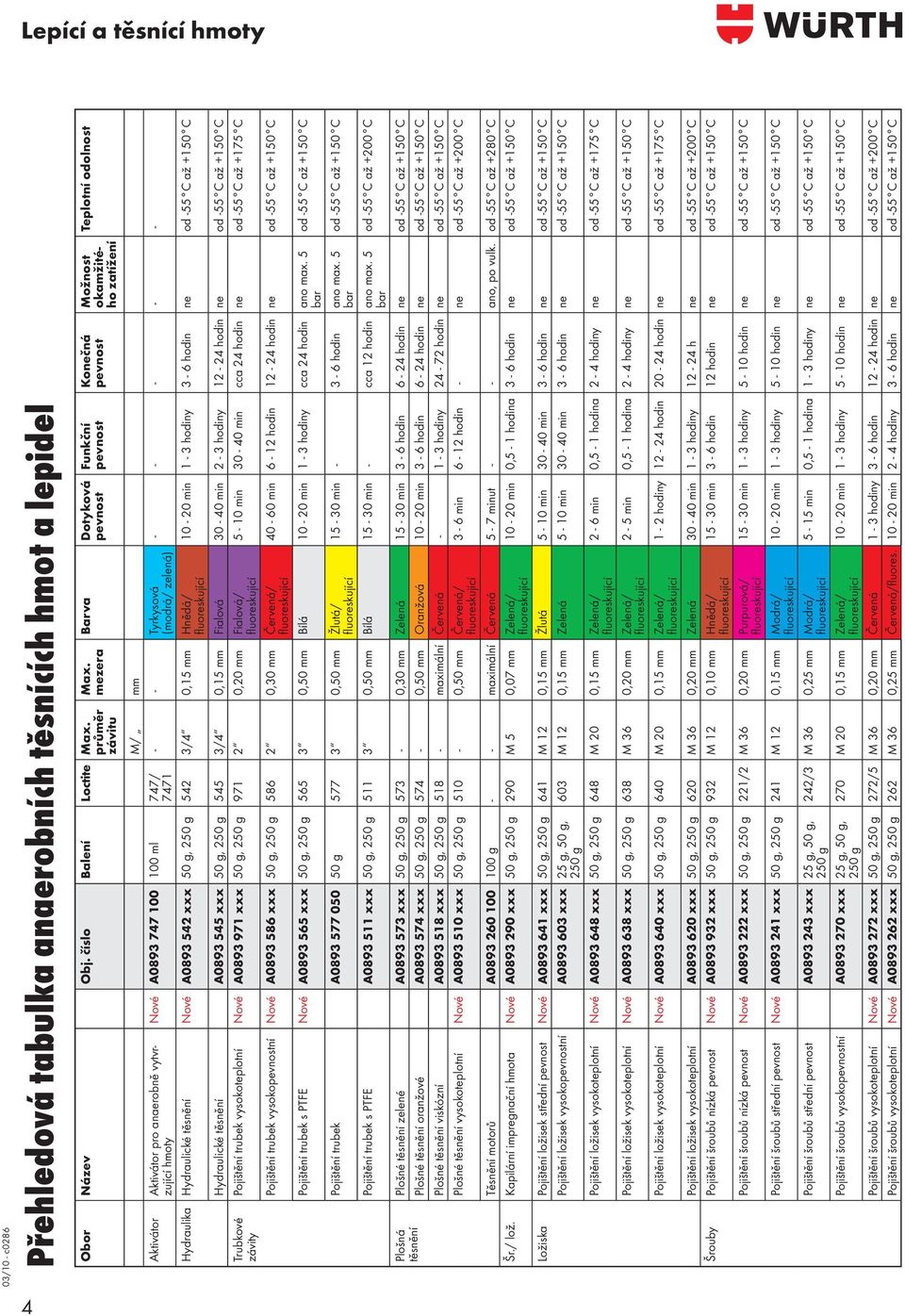

4 P ehledová tabulka anaerobních t snících hmot a lepidel 03/10 - c Teplotní odolnost Možnost okamžitého zatížení Kone ná pevnost Funk ní pevnost Dotyková pevnost Max. mezera Obor Název Obj. íslo Balení Loctite Max. pr m r závitu M/ mm Tyrkysová (modrá/ zelená) Nové A ml 747/ 7471 Aktivátor Aktivátor pro anaerobn vytvrzující hmoty Hydraulika Hydraulické t sn ní Nové A xxx 50 g, 250 g 542 3/4 0,15 mm Hn dá/ min 1-3 hodiny 3-6 hodin ne od -55 C až +150 C uoreskující Hydraulické t sn ní A xxx 50 g, 250 g 545 3/4 0,15 mm Fialová min 2-3 hodiny hodin ne od -55 C až +150 C Pojišt ní trubek vysokoteplotní Nové A xxx 50 g, 250 g ,20 mm Fialová/ 5-10 min min cca 24 hodin ne od -55 C až +175 C uoreskující Pojišt ní trubek vysokopevnostní Nové A xxx 50 g, 250 g ,30 mm ervená/ min 6-12 hodin hodin ne od -55 C až +150 C uoreskující Pojišt ní trubek s PTFE Nové A xxx 50 g, 250 g ,50 mm Bílá min 1-3 hodiny cca 24 hodin ano max. 5 bar od -55 C až +150 C Trubkové závity od -55 C až +150 C min hodin ano max. 5 bar Pojišt ní trubek A g ,50 mm Žlutá/ uoreskující od -55 C až +200 C Pojišt ní trubek s PTFE A xxx 50 g, 250 g ,50 mm Bílá min - cca 12 hodin ano max. 5 bar Plošné t sn ní zelené A xxx 50 g, 250 g 573-0,30 mm Zelená min 3-6 hodin 6-24 hodin ne od -55 C až +150 C Plošné t sn ní oranžové A xxx 50 g, 250 g 574-0,50 mm Oranžová min 3-6 hodin 6-24 hodin ne od -55 C až +150 C Plošné t sn ní viskózní A xxx 50 g, 250 g maximální ervená hodiny hodin ne od -55 C až +150 C Plošné t sn ní vysokoteplotní Nové A xxx 50 g, 250 g 510-0,50 mm ervená/ 3-6 min 6-12 hodin - ne od -55 C až +200 C uoreskující T sn ní motor A g - - maximální ervená 5-7 minut - - ano, po vulk. od -55 C až +280 C Plošná t sn ní Šr./ lož. Kapilární impregna ní hmota Nové A xxx 50 g, 250 g 290 M 5 0,07 mm Zelená/ min 0,5-1 hodina 3-6 hodin ne od -55 C až +150 C uoreskující Ložiska Pojišt ní ložisek st ední pevnost Nové A xxx 50 g, 250 g 641 M 12 0,15 mm Žlutá 5-10 min min 3-6 hodin ne od -55 C až +150 C Pojišt ní ložisek vysokopevnostní A xxx 25 g, 50 g, 603 M 12 0,15 mm Zelená 5-10 min min 3-6 hodin ne od -55 C až +150 C 250 g Pojišt ní ložisek vysokoteplotní Nové A xxx 50 g, 250 g 648 M 20 0,15 mm Zelená/ 2-6 min 0,5-1 hodina 2-4 hodiny ne od -55 C až +175 C uoreskující Pojišt ní ložisek vysokoteplotní Nové A xxx 50 g, 250 g 638 M 36 0,20 mm Zelená/ 2-5 min 0,5-1 hodina 2-4 hodiny ne od -55 C až +150 C uoreskující Pojišt ní ložisek vysokoteplotní Nové A xxx 50 g, 250 g 640 M 20 0,15 mm Zelená/ 1-2 hodiny hodin hodin ne od -55 C až +175 C uoreskující Pojišt ní ložisek vysokoteplotní A xxx 50 g, 250 g 620 M 36 0,20 mm Zelená min 1-3 hodiny h ne od -55 C až +200 C Šrouby Pojišt ní šroub nízká pevnost Nové A xxx 50 g, 250 g 932 M 12 0,10 mm Hn dá/ min 3-6 hodin 12 hodin ne od -55 C až +150 C uoreskující Pojišt ní šroub nízká pevnost Nové A xxx 50 g, 250 g 221/2 M 36 0,20 mm Purpurová/ min 1-3 hodiny 5-10 hodin ne od -55 C až +150 C uoreskující Pojišt ní šroub st ední pevnost Nové A xxx 50 g, 250 g 241 M 12 0,15 mm Modrá/ uoreskující min 1-3 hodiny 5-10 hodin ne od -55 C až +150 C 5-15 min 0,5-1 hodina 1-3 hodiny ne od -55 C až +150 C 242/3 M 36 0,25 mm Modrá/ uoreskující min 1-3 hodiny 5-10 hodin ne od -55 C až +150 C 270 M 20 0,15 mm Zelená/ uoreskující Pojišt ní šroub st ední pevnost A xxx 25 g, 50 g, 250 g Pojišt ní šroub vysokopevnostní A xxx 25 g, 50 g, 250 g Pojišt ní šroub vysokoteplotní Nové A xxx 50 g, 250 g 272/5 M 36 0,20 mm ervená 1-3 hodiny 3-6 hodin hodin ne od -55 C až +200 C Pojišt ní šroub vysokoteplotní Nové A xxx 50 g, 250 g 262 M 36 0,25 mm ervená/ uores min 2-4 hodiny 3-6 hodin ne od -55 C až +150 C

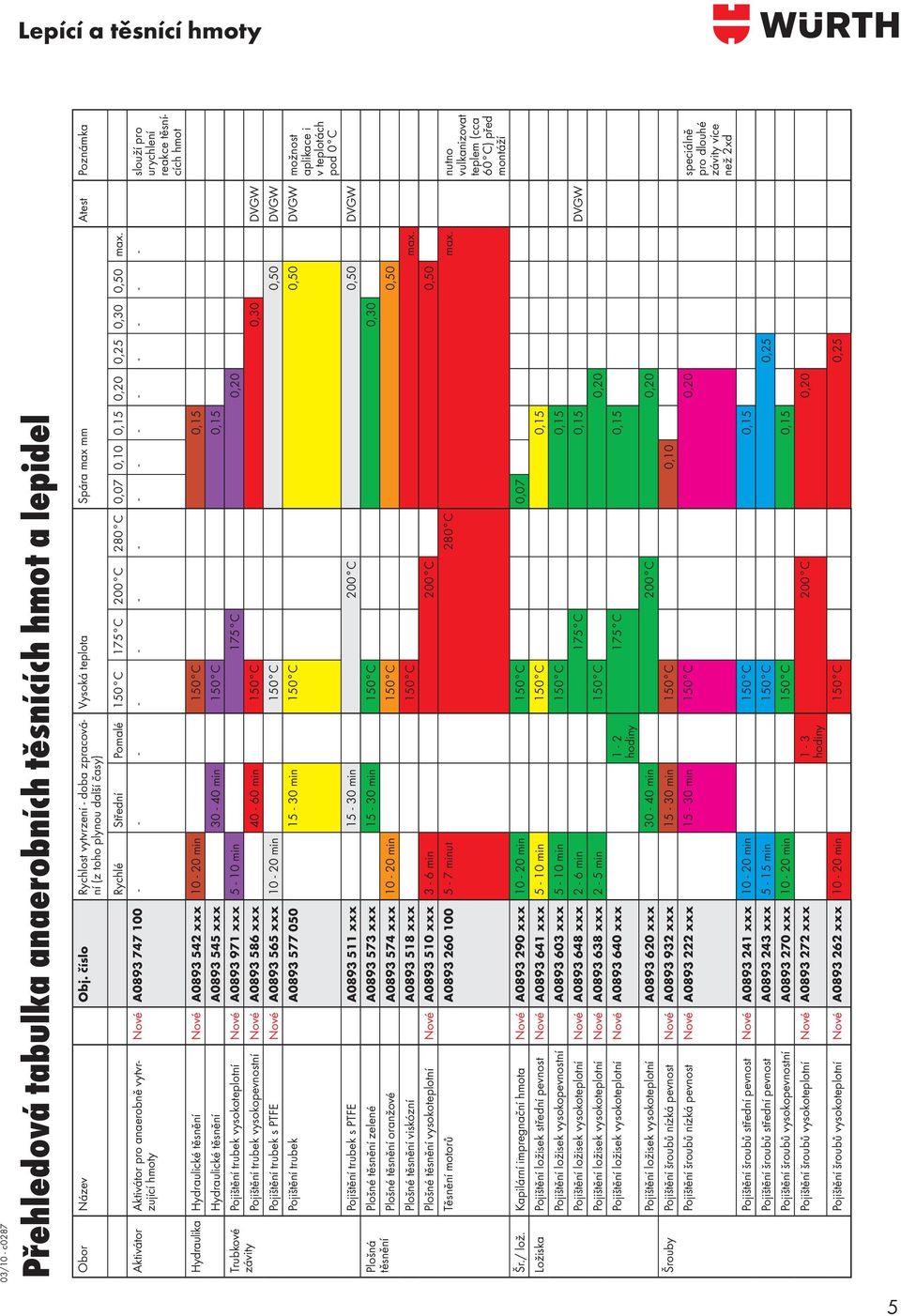

5 P ehledová tabulka anaerobních t snících hmot a lepidel 03/10 - c0287 Obor Název Obj. íslo Rychlost vytvrzení - doba zpracování (z toho plynou další asy) Vysoká teplota Spára max mm Atest Poznámka Rychlé St ední Pomalé 150 C 175 C 200 C 280 C 0,07 0,10 0,15 0,20 0,25 0,30 0,50 max. Aktivátor Aktivátor pro anaerobn vytvrzující hmoty Nové A urychlení slouží pro reakce t snících hmot Hydraulika Hydraulické t sn ní Nové A xxx min 150 C 0,15 Hydraulické t sn ní A xxx min 150 C 0,15 Trubkové Pojišt ní trubek vysokoteplotní Nové A xxx 5-10 min 175 C 0,20 závity Pojišt ní trubek vysokopevnostní Nové A xxx min 150 C 0,30 DVGW Pojišt ní trubek s PTFE Nové A xxx min 150 C 0,50 DVGW Pojišt ní trubek A min 150 C 0,50 DVGW možnost aplikace i v teplotách pod 0 C Pojišt ní trubek s PTFE A xxx min 200 C 0,50 DVGW Plošná Plošné t sn ní zelené A xxx min 150 C 0,30 t sn ní Plošné t sn ní oranžové A xxx min 150 C 0,50 Plošné t sn ní viskózní A xxx 150 C max. Plošné t sn ní vysokoteplotní Nové A xxx 3-6 min 200 C 0,50 T sn ní motor A minut 280 C max. nutno vulkanizovat teplem (cca 60 C) p ed montáží Šr./ lož. Kapilární impregna ní hmota Nové A xxx min 150 C 0,07 Ložiska Pojišt ní ložisek st ední pevnost Nové A xxx 5-10 min 150 C 0,15 Pojišt ní ložisek vysokopevnostní A xxx 5-10 min 150 C 0,15 Pojišt ní ložisek vysokoteplotní Nové A xxx 2-6 min 175 C 0,15 DVGW Pojišt ní ložisek vysokoteplotní Nové A xxx 2-5 min 150 C 0,20 Pojišt ní ložisek vysokoteplotní Nové A xxx C 0,15 hodiny Pojišt ní ložisek vysokoteplotní A xxx min 200 C 0,20 Šrouby Pojišt ní šroub nízká pevnost Nové A xxx min 150 C 0,10 Pojišt ní šroub nízká pevnost Nové A xxx min 150 C 0,20 speciáln pro dlouhé závity více než 2xd Pojišt ní šroub st ední pevnost Nové A xxx min 150 C 0,15 Pojišt ní šroub st ední pevnost A xxx 5-15 min 150 C 0,25 Pojišt ní šroub vysokopevnostní A xxx min 150 C 0,15 Pojišt ní šroub vysokoteplotní Nové A xxx C 0,20 hodiny Pojišt ní šroub vysokoteplotní Nové A xxx min 150 C 0,25 5

6 HYDRAULICKÉ TĚSNĚNÍ Středně pevná těsnící hmota pro utěsňování hydraulických a pneumatických šroubení. Popis výrobku Středně pevný výrobek k utěsňování pneumatických a hydraulických šroubení do R 3/4, až do tlaku při roztržení. Velmi dobrá chemická odolnost. Výrobek je určen jako náhrada ze těsnící hmoty a materiály, jako jsou konopí, šňůra, pásky, těsnící kroužky, apod. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. POZOR! Trvalé použití těsnících prostředků Würth ve spojích obsahujících měď, jež se dostávají do styku s vodou o teplotě >40 C, se bez předchozích důkladných pokusů na originálních dílech nedoporučuje. K utěsňování závitových spojů hydraulických a pneumatických tlakových rozvodů, až do průměru R 3/4. Zajištění těsnosti i při nejvyšších tlacích bez dalších doplňujících těsnění. Vynikající odolnost vůči teplotám a médiím. Nedochází k porušení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje úniku médií díky své stálé pružnosti. Nedochází k nežádoucím problémům se stárnutím, křehnutím jako u jiných těsnících prostředků. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. - 02/10 - c Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Hnědá/ fluoreskující Viskozita: 25 C Brookfield RVT mpas Vřeteno 2/ 20 ot./ min Hustota 1,05 g/ cm 3 25 C Max. průměr závitu R 3/4 Max. mezera 0,15 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po min Funkční pevnost po 1 3 hod Konečná pevnost po 3 6 hod Moment utržení Nm (M10) DIN Moment dalšího pootočení N m (M10) Tlaková pevnost ve střihu 8 16 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS

7 Hydraulické těsnění K utěsňování vysoce namáhaných pneumatických a hydraulických šroubových spojů. Tyto šroubové spoje lze zatížit až na hranici roztržení trubek/ hadic. Možno použít i na mírně mastných (zaolejovaných) plochách. Ušetříte časově náročné odstraňování mastnot z povrchu šroubového spoje. Vynikající odolnost vůči veškerým hydraulickým kapalinám a pohonným hmotám. Vysoká bezpečnost těsněného spoje, protože nedochází k poškození těsnící hmoty rozleptáním. Rychlé vytvrzení těsnící hmoty i při nízkých teplotách: vytvrzený během 40 minut, dosažení funkčních vlastností po uplynutí 2 až 3 hodin. Minimální prostoje motorového vozidla. Fyzikální vlastnosti (v tekutém stavu) Ester kyseliny metakrylové Fialová Viskozita mpas (25 C Brookfield RVT) (vřeteno otáčky/ min.: 5/ 2,5) Hustota 1,20 g/ cm 3 Max. průměr závitu R 3/4 Max. mezera 0,15 mm Teplota vzplanutí > 100 C 1 rok při pokojové teplotěr Obsah Obj. č. Bal./ ks. 50 g g Doba vytvrzení min. Dosažení funkčních vlastností 2 3 hod. Konečná pevnost hod. Moment odtržení (při rozběhu) 2 3 Nm (M 10) Utahovací moment 1 2 Nm (M 10) Tlaková pevnost 1-3 N/mm 2 Teplotní odolnost od 55 C do C - 09/ txt - 7

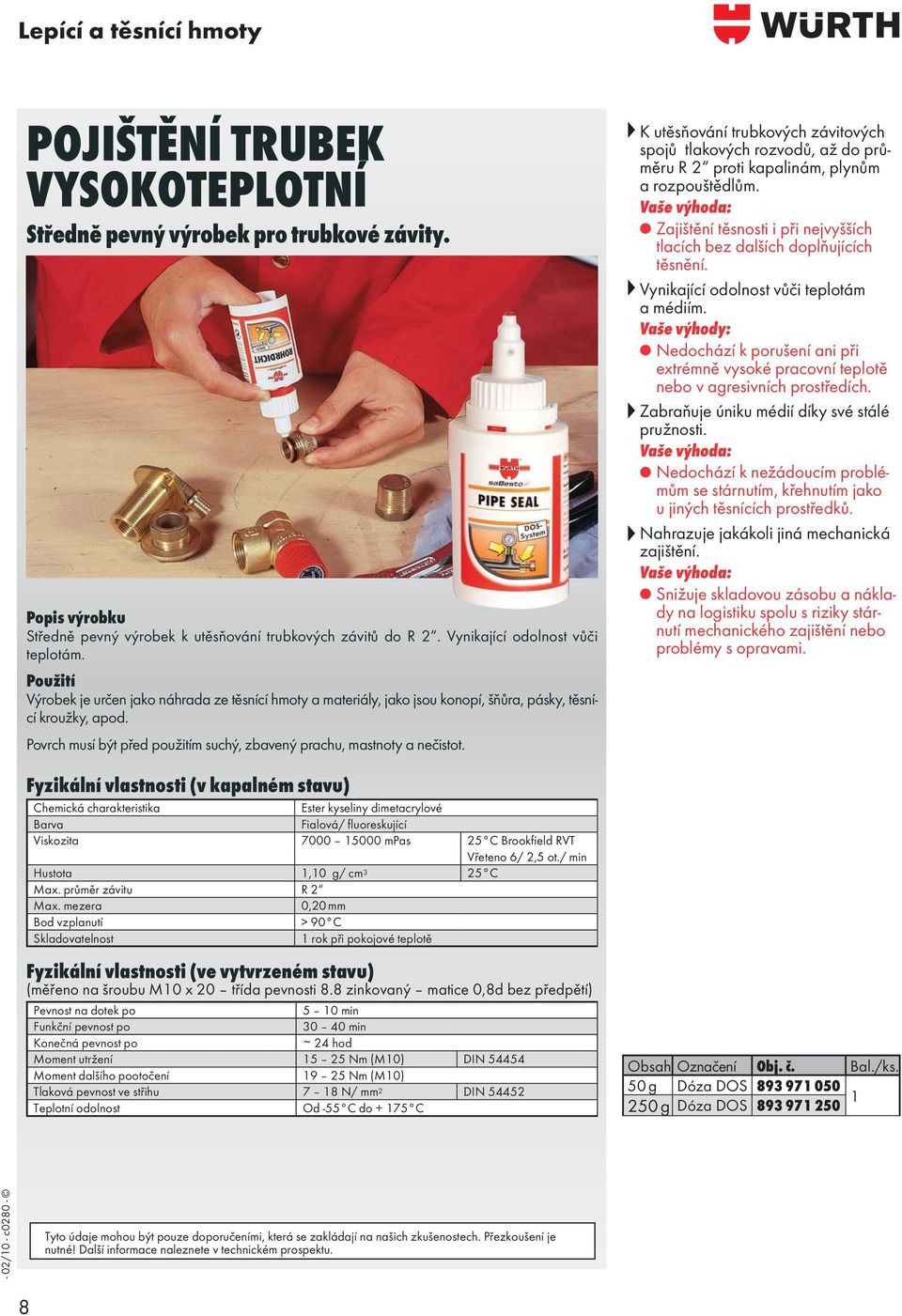

8 POJIŠTĚNÍ TRUBEK VYSOKOTEPLOTNÍ Středně pevný výrobek pro trubkové závity. Popis výrobku Středně pevný výrobek k utěsňování trubkových závitů do R 2. Vynikající odolnost vůči teplotám. Výrobek je určen jako náhrada ze těsnící hmoty a materiály, jako jsou konopí, šňůra, pásky, těsnící kroužky, apod. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Fialová/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 6/ 2,5 ot./ min Hustota 1,10 g/ cm 3 25 C Max. průměr závitu R 2 Max. mezera 0,20 mm Bod vzplanutí > 90 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po 5 10 min Funkční pevnost po min Konečná pevnost po ~ 24 hod Moment utržení Nm (M10) DIN Moment dalšího pootočení Nm (M10) Tlaková pevnost ve střihu 7 18 N/ mm 2 DIN Teplotní odolnost Od -55 C do C K utěsňování trubkových závitových spojů tlakových rozvodů, až do průměru R 2 proti kapalinám, plynům a rozpouštědlům. Zajištění těsnosti i při nejvyšších tlacích bez dalších doplňujících těsnění. Vynikající odolnost vůči teplotám a médiím. Nedochází k porušení ani při extrémně vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje úniku médií díky své stálé pružnosti. Nedochází k nežádoucím problémům se stárnutím, křehnutím jako u jiných těsnících prostředků. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS /10 - c0280-8

9 - 02/10 - c POJIŠTĚNÍ TRUBEK VYSOKÁ PEVNOST Pro vysoce pevné závitové trubkové spoje. Popis výrobku Pro vysoce pevné trubkové závitové spoje s vysokou odolností vůči teplotám a médiím. Vhodné rovněž k montáži podpěrných čepů. Prověřeno dle DVGW (DIN EN 751-1). Produkt není přípustný pro použití na domácí rozvody plynu dle TRGI 86/96 Výrobek je určen jako náhrada ze těsnící hmoty a materiály, jako jsou konopí, šňůra, pásky, těsnící kroužky, apod. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. POZOR! Trvalé použití těsnících prostředků Würth ve spojích obsahujících měď, jež se dostávají do styku s vodou o teplotě >40 C, se bez předchozích důkladných pokusů na originálních dílech nedoporučuje. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Červená/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 5/ 20 ot./ min Hustota 1,10 g/ cm 3 25 C Max. průměr závitu R 2 Max. mezera 0,30 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po min Funkční pevnost po 6 12 hod Konečná pevnost po hod Moment utržení > 25 Nm (M10) DIN Moment dalšího pootočení > 35 Nm (M10) Tlaková pevnost ve střihu > 20 N/ mm 2 DIN Teplotní odolnost Od -55 C do C K utěsňování trubkových závitových spojů tlakových rozvodů, až do průměru R 2. Zajištění těsnosti i při nejvyšších tlacích bez dalších doplňujících těsnění. Vynikající odolnost vůči teplotám a médiím. Nedochází k porušení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje úniku médií díky své stálé pružnosti. Nedochází k nežádoucím problémům se stárnutím, křehnutím jako u jiných těsnících prostředků. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS

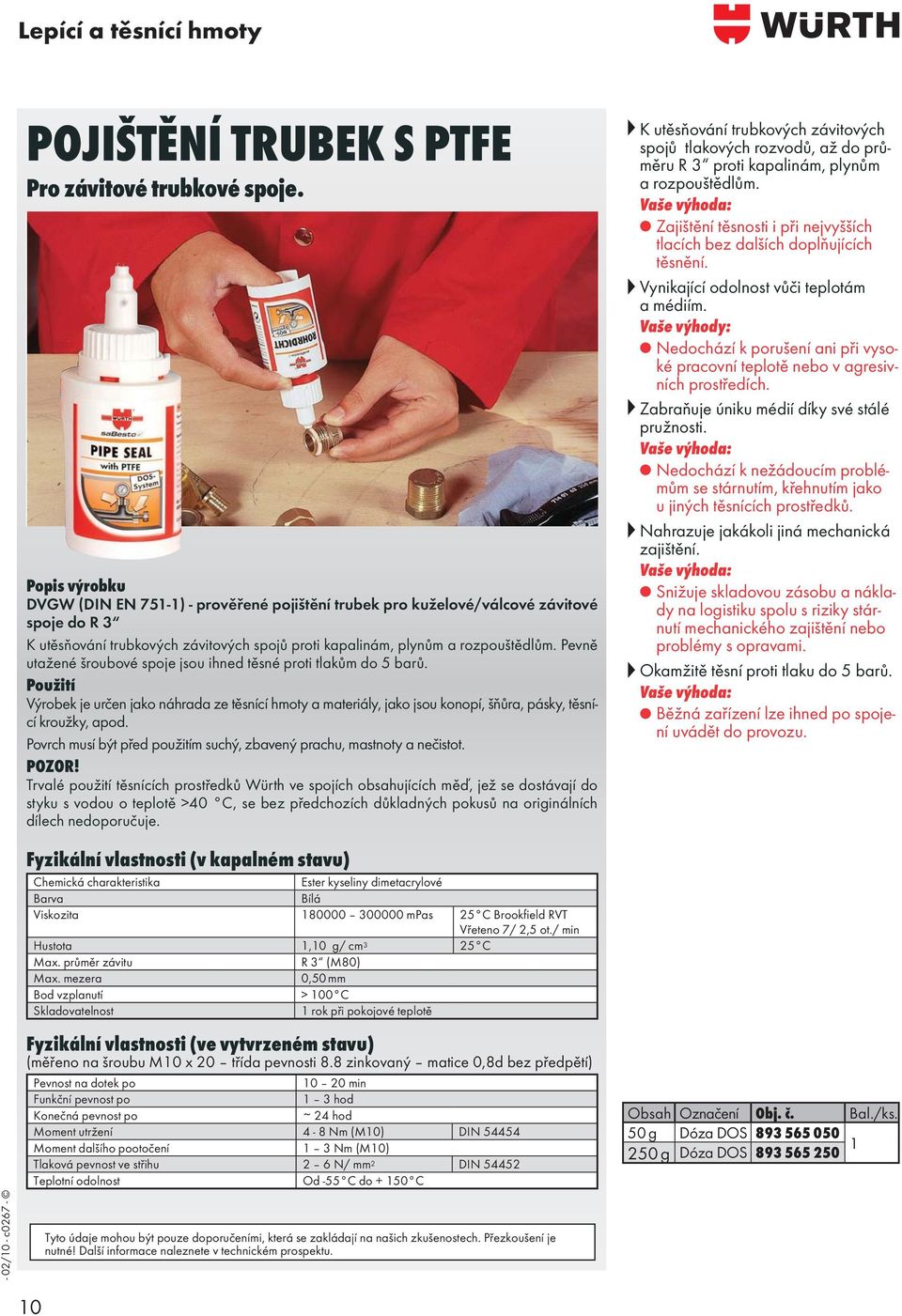

10 POJIŠTĚNÍ TRUBEK S PTFE Pro závitové trubkové spoje. Popis výrobku DVGW (DIN EN 751-1) - prověřené pojištění trubek pro kuželové/válcové závitové spoje do R 3 K utěsňování trubkových závitových spojů proti kapalinám, plynům a rozpouštědlům. Pevně utažené šroubové spoje jsou ihned těsné proti tlakům do 5 barů. Výrobek je určen jako náhrada ze těsnící hmoty a materiály, jako jsou konopí, šňůra, pásky, těsnící kroužky, apod. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. POZOR! Trvalé použití těsnících prostředků Würth ve spojích obsahujících měď, jež se dostávají do styku s vodou o teplotě >40 C, se bez předchozích důkladných pokusů na originálních dílech nedoporučuje. K utěsňování trubkových závitových spojů tlakových rozvodů, až do průměru R 3 proti kapalinám, plynům a rozpouštědlům. Zajištění těsnosti i při nejvyšších tlacích bez dalších doplňujících těsnění. Vynikající odolnost vůči teplotám a médiím. Nedochází k porušení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje úniku médií díky své stálé pružnosti. Nedochází k nežádoucím problémům se stárnutím, křehnutím jako u jiných těsnících prostředků. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. Okamžitě těsní proti tlaku do 5 barů. Běžná zařízení lze ihned po spojení uvádět do provozu. - 02/10 - c Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Bílá Viskozita mpas 25 C Brookfield RVT Vřeteno 7/ 2,5 ot./ min Hustota 1,10 g/ cm 3 25 C Max. průměr závitu R 3 (M80) Max. mezera 0,50 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po min Funkční pevnost po 1 3 hod Konečná pevnost po ~ 24 hod Moment utržení 4-8 Nm (M10) DIN Moment dalšího pootočení 1 3 Nm (M10) Tlaková pevnost ve střihu 2 6 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS

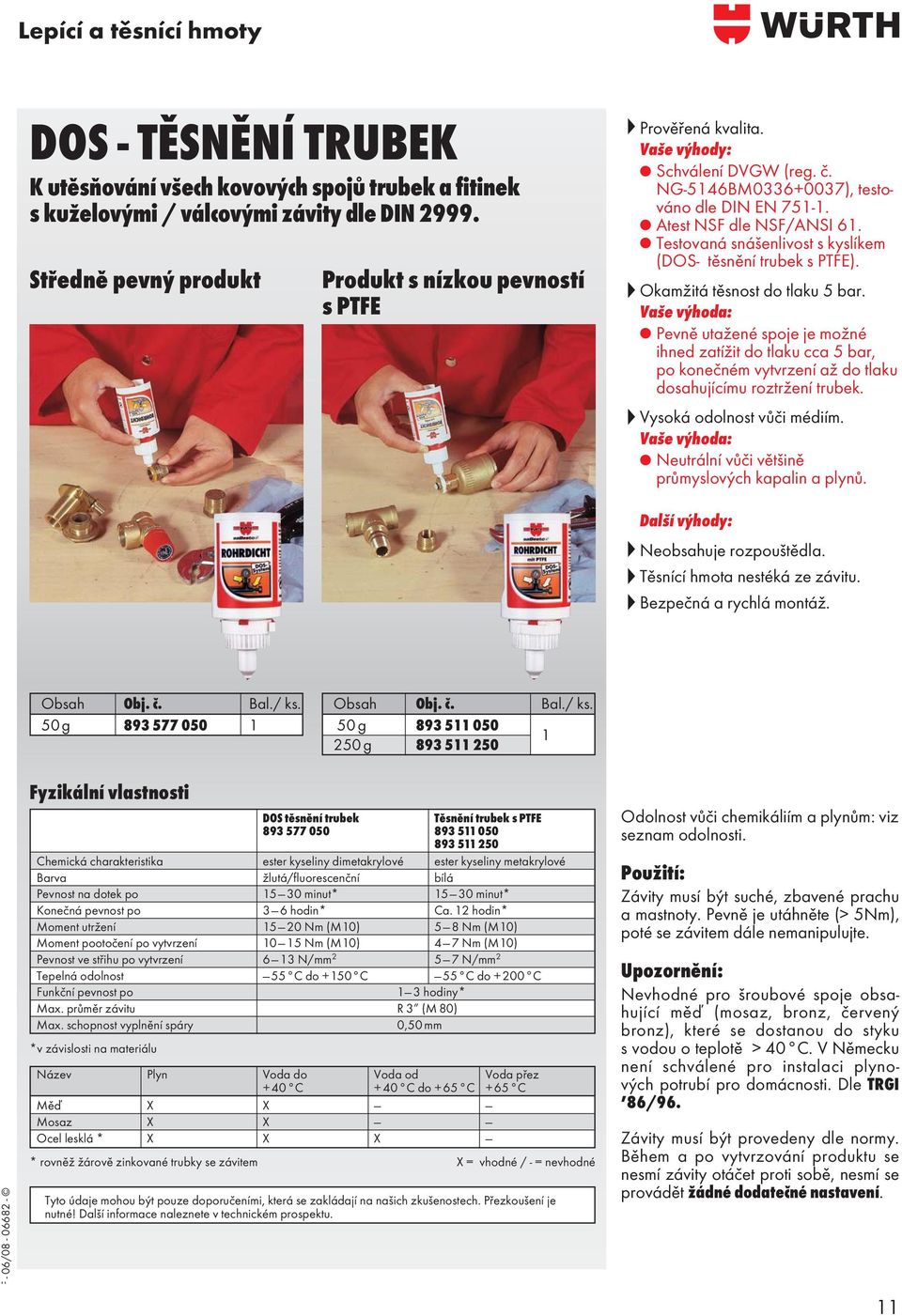

11 DOS - TĚSNĚNÍ TRUBEK K utěsňování všech kovových spojů trubek a fitinek s kuželovými / válcovými závity dle DIN Středně pevný produkt Produkt s nízkou pevností s PTFE Prověřená kvalita. Schválení DVGW (reg. č. NG-5146BM ), testováno dle DIN EN Atest NSF dle NSF/ANSI 61. Testovaná snášenlivost s kyslíkem (DOS- těsnění trubek s PTFE). Okamžitá těsnost do tlaku 5 bar. Pevně utažené spoje je možné ihned zatížit do tlaku cca 5 bar, po konečném vytvrzení až do tlaku dosahujícímu roztržení trubek. Vysoká odolnost vůči médiím. Neutrální vůči většině průmyslových kapalin a plynů. Další výhody: Neobsahuje rozpouštědla. Těsnící hmota nestéká ze závitu. Bezpečná a rychlá montáž. Obsah Obj. č. Bal./ ks. 50 g Obsah Obj. č. Bal./ ks. 50 g g F - 06/ Fyzikální vlastnosti DOS těsnění trubek Těsnění trubek s PTFE ester kyseliny dimetakrylové ester kyseliny metakrylové žlutá/fluorescenční bílá Pevnost na dotek po minut* minut* Konečná pevnost po 3 6 hodin* Ca. 12 hodin* Moment utržení Nm (M10) 5 8 Nm (M10) Moment pootočení po vytvrzení Nm (M10) 4 7 Nm (M10) Pevnost ve střihu po vytvrzení 6 13 N/mm N/mm 2 Tepelná odolnost 55 C do +150 C 55 C do +200 C Funkční pevnost po 1 3 hodiny* Max. průměr závitu R 3 (M 80) Max. schopnost vyplnění spáry 0,50 mm *v závislosti na materiálu Název Plyn Voda do Voda od Voda přez +40 C +40 C do +65 C +65 C Měď X X Mosaz X X Ocel lesklá * X X X Anwendung für Gewindeverbindungen * rovněž žárově zinkované trubky se závitem X = vhodné / - = nevhodné Odolnost vůči chemikáliím a plynům: viz seznam odolnosti. : Závity musí být suché, zbavené prachu a mastnoty. Pevně je utáhněte (> 5Nm), poté se závitem dále nemanipulujte. Upozornění: Nevhodné pro šroubové spoje obsahující měď (mosaz, bronz, červený bronz), které se dostanou do styku s vodou o teplotě > 40 C. V Německu není schválené pro instalaci plynových potrubí pro domácnosti. Dle TRGI 86/96. Závity musí být provedeny dle normy. Během a po vytvrzování produktu se nesmí závity otáčet proti sobě, nesmí se provádět žádné dodatečné nastavení. 11

12 Plošné těsnění - zelené K utěsňování ploch a přírub s malými štěrbinami o max. velikosti 0,3 mm. Náhrada za pevná těsnění. Vhodné zejména při aplikacích, kde je vyžadováno dobré rozprostření těsnící hmoty, jako např. u komplikovaných litinových odlitků, úzkých kontaktních ploch a hladkých povrchů. Nízká pevnost. Snadná demontáž. Obsah Obj. č. Bal./ ks. 50 g g F - 09/ txt - Fyzikální vlastnosti (v tekutém stavu) 12 Ester kyseliny metakrylové Zelená Viskozita mpas ( 25 C Brookfield RVT ) (vřeteno otáčky/ min.: 6/ 2,5) mpas (vřeteno otáčky/ min: 6/ 20) Hustota 1,05 g/ cm 3 Teplota vzplanutí > 100 C Skladovatelnos 1 rok při pokojové teplotě Doba vytvrzení min. Dosažení funkčních vlastností 3 6 hod. Konečná pevnost 6-24 hod. Moment odtržení (při rozběhu) 8 10 Nm (M 10) Utahovací moment 3 5 Nm (M 10) Tlaková pevnost (DIN 54452) 4 6 N/ mm 2 Pevnost v tahu 2 4 N/mm (ASTM D 2095) Pevnost při nárazu 2 4 Nmm/ mm (ASTM D 950) Teplotní odolnost od 55 C do C

13 Plošné těsnění - oranžové K utěsňování ploch a přírub s malou štěrbinou o max. velikosti 0,5 mm. Náhrada za pevná těsnění. Vysoké překrytí štěrbin. Kompletně vyplňuje i velké mezery a drsnosti povrchu. Obsah Obj. č. Bal./ ks. 50 g g F - 09/ txt - Fyzikální vlastnosti (v tekutém stavu) Ester kyseliny methakrylové Oranžová Viskozita mpas (25 C Brookfield RVT) (vřeteno otáčky/ min.: 6/ 2,5) mpas (vřeteno otáčky/ min: 6/ 20) Hustota 1,05 g/ cm 3 Teplota vzplanutí > 100 C 1 rok při pokojové teplotě Doba vytvrzení min. Dosažení funkčních vlastností 3 6 hod. Konečná pevnost 6-24 hod. Moment odtržení (při rozběhu) Nm (M 10) Utahovací moment Nm (M 10) Tlaková pevnost (DIN 54452) 5 10 N/ mm 2 Pevnost v tahu 8 10 N/mm (ASTM D 2095) Pevnost při nárazu 5 10 Nmm/ mm (ASTM D 950) Teplotní odolnost od 55 C do C 13

14 Plošné těsnění - viskózní K utěsňování ploch a přírub s velkými štěrbinami. Viskózní produkt. Viskózní produkt. Nedochází ke stékání nebo skapávání materiálu, proto je tento produkt vhodný pro práce prováděné nad hlavou nebo na svislých plochách. Materiál zůstává přesně tam, kam byl nanesen. Mírná flexibilita až do +120 C. Vyrovnává až 30% dilatačního rozdílu mezi dvěmi rozdílnými plochami. Téměř okamžité utěsnění i při nízkém tlakovém zatížení. Může být okamžitě zatížen zkušebním tlakem. Díky tomu nevznikají žádné zbytečné prostoje. Vhodné i pro pasivní kovy. Tímto produktem mohou být utěsňovány i hliníkové plochy a příruby. Produkt je použitelný pro velké množství materiálů! Rychlé vytvrzení: vytvrzený již po uplynutí 30-ti minut. Krátké prostoje motorového vozidla. Fyzikální vlastnosti (v tekutém stavu) Ester kyseliny metakrylové červená Viskozita mpas (25 C Brookfield RVT) (TP vřeteno 0,5 otáčky/ min.) mpas (TP vřeteno 5,0 otáčky/ min.) Hustota 1,1 g/ cm 3 Teplota vzplanutí > 90 C 1 rok při pokojové teplotě Obsah Obj. č. Bal./ ks. 50 g g / txt - Doba vytvrzení Dosažení funkčních vlastností 1 3 hod. Konečná pevnost hod. Moment odtržení (při rozběhu) 6 9 Nm (M 10) Utahovací moment 5 7 Nm (M 10) Pevnost v tahu 4-12 N/mm (DIN 53288) Teplotní odolnost od 55 C do C 14

15 - 02/10 - c PLOŠNÉ TĚSNĚNÍ VYSOKOTEPLOTNÍ Speciální výrobek pro utěsnění vlasových trhlin a pro lepení malých šroubů. Popis výrobku Vhodné jako náhrada těsnění z pevných látek u přírubových spojů na čerpadlech, převodových skříních, atd. Výrobek se vyznačuje vysokou odolností vůči vodě, plynu, LPG, oleji a technickým chemikáliím. Spolehlivě těsní v teplotním rozsahu od -55 C až +200 C a je odolný vůči rázům a vibracím. Prostředek slouží pro utěsňování styčných ploch. Nanáší se jednostranně bez nutnosti použít další těsnění z pevných látek, pokud tato těsnění neplní vymezovací roli. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Červená/ fluoreskující Viskozita 25 C Brookfield RVT mpas mpas Vřeteno 7/ 2,5 ot./ min Vřeteno 20 ot./ min Hustota 1,05 g/ cm 3 25 C Max. průměr závitu Nepoužije se Max. mezera 0,50 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po 3 6 min Funkční pevnost po 6 12 hod Moment utržení Nepoužije se Moment dalšího pootočení Nepoužije se Tlaková pevnost ve střihu > 12 N/ mm 2 DIN Pevnost v tahu > 10 N/ mm 2 DIN Teplotní odolnost Od -55 C do C K utěsňování ploch a přírub se spárou max. 0,5 mm. Zajištění těsnosti i při středně velkých nerovnostech utěsňovaných povrchů. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje úniku médií díky své stálé pružnosti. Nedochází k nežádoucím problémům se stárnutím, křehnutím papírových těsnících prostředků. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS

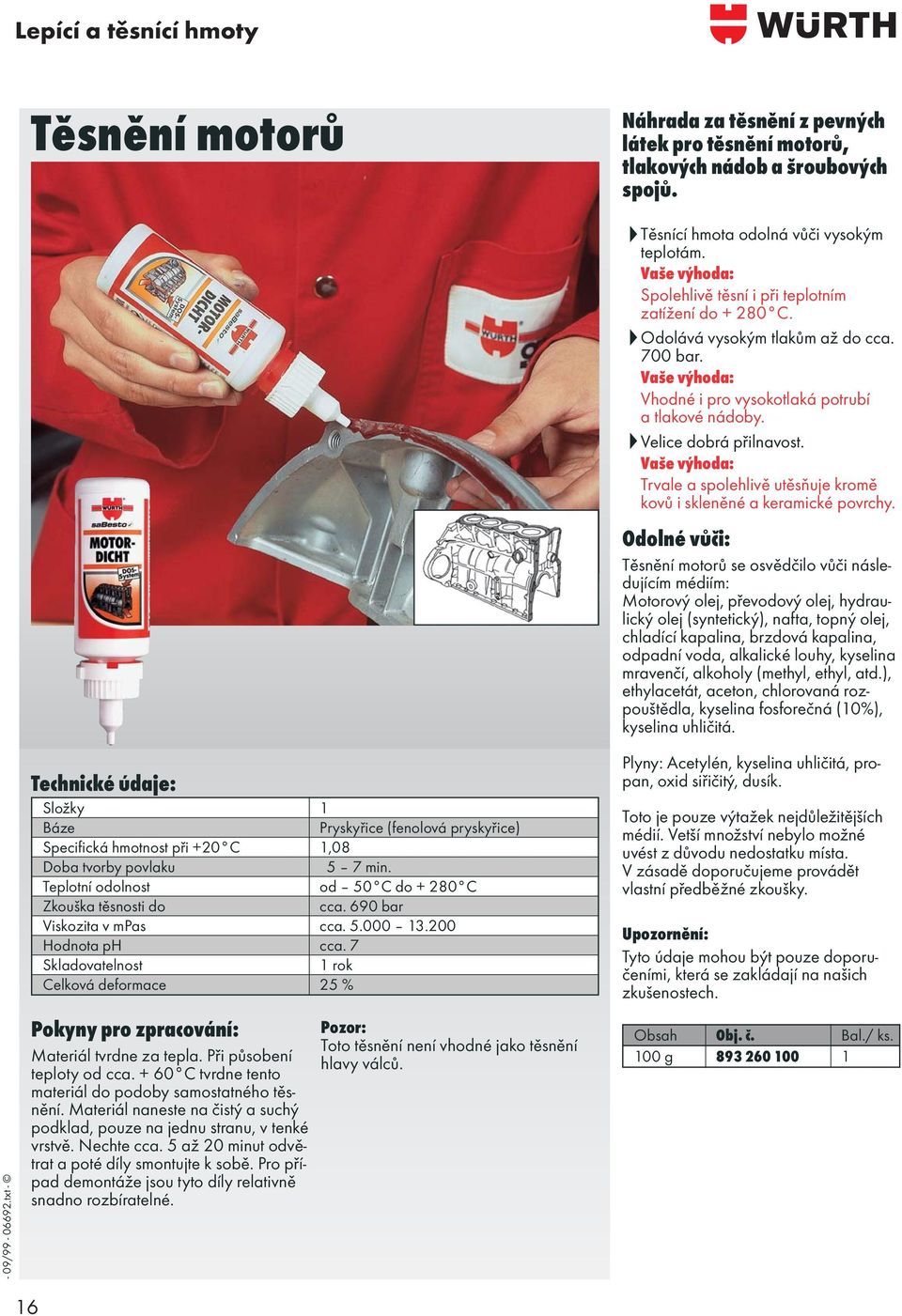

16 Těsnění motorů Náhrada za těsnění z pevných látek pro těsnění motorů, tlakových nádob a šroubových spojů. - 09/ txt - Technické údaje: Složky 1 Báze Pryskyřice (fenolová pryskyřice) Specifická hmotnost při +20 C 1,08 Doba tvorby povlaku 5 7 min. Teplotní odolnost od 50 C do C Zkouška těsnosti do cca. 690 bar Viskozita v mpas cca Hodnota ph cca. 7 1 rok Celková deformace 25 % Pokyny pro zpracování: Materiál tvrdne za tepla. Při působení teploty od cca C tvrdne tento materiál do podoby samostatného těsnění. Materiál naneste na čistý a suchý podklad, pouze na jednu stranu, v tenké vrstvě. Nechte cca. 5 až 20 minut odvětrat a poté díly smontujte k sobě. Pro případ demontáže jsou tyto díly relativně snadno rozbíratelné. Pozor: Toto těsnění není vhodné jako těsnění hlavy válců. Těsnící hmota odolná vůči vysokým teplotám. Spolehlivě těsní i při teplotním zatížení do C. Odolává vysokým tlakům až do cca. 700 bar. Vhodné i pro vysokotlaká potrubí a tlakové nádoby. Velice dobrá přilnavost. Trvale a spolehlivě utěsňuje kromě kovů i skleněné a keramické povrchy. Odolné vůči: Těsnění motorů se osvědčilo vůči následujícím médiím: Motorový olej, převodový olej, hydraulický olej (syntetický), nafta, topný olej, chladící kapalina, brzdová kapalina, odpadní voda, alkalické louhy, kyselina mravenčí, alkoholy (methyl, ethyl, atd.), ethylacetát, aceton, chlorovaná rozpouštědla, kyselina fosforečná (10%), kyselina uhličitá. Plyny: Acetylén, kyselina uhličitá, propan, oxid siřičitý, dusík. Toto je pouze výtažek nejdůležitějších médií. Vetší množství nebylo možné uvést z důvodu nedostatku místa. V zásadě doporučujeme provádět vlastní předběžné zkoušky. Upozornění: Tyto údaje mohou být pouze doporučeními, která se zakládají na našich zkušenostech. Obsah Obj. č. Bal./ ks. 100 g

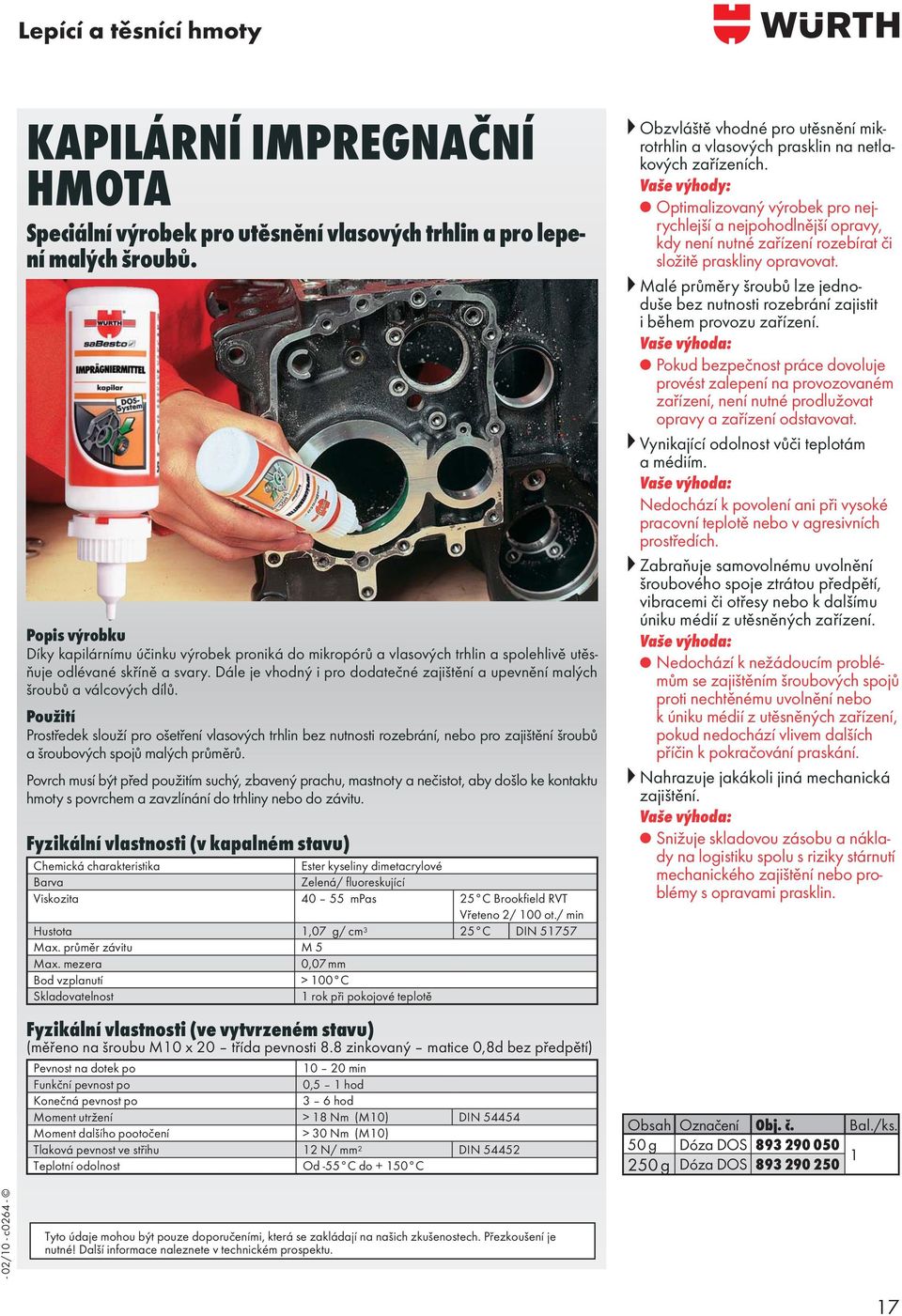

17 KAPILÁRNÍ IMPREGNAČNÍ HMOTA Speciální výrobek pro utěsnění vlasových trhlin a pro lepení malých šroubů. Popis výrobku Díky kapilárnímu účinku výrobek proniká do mikropórů a vlasových trhlin a spolehlivě utěsňuje odlévané skříně a svary. Dále je vhodný i pro dodatečné zajištění a upevnění malých šroubů a válcových dílů. Prostředek slouží pro ošetření vlasových trhlin bez nutnosti rozebrání, nebo pro zajištění šroubů a šroubových spojů malých průměrů. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot, aby došlo ke kontaktu hmoty s povrchem a zavzlínání do trhliny nebo do závitu. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Zelená/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 2/ 100 ot./ min Hustota 1,07 g/ cm 3 25 C DIN Max. průměr závitu M 5 Max. mezera 0,07 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po min Funkční pevnost po 0,5 1 hod Konečná pevnost po 3 6 hod Moment utržení > 18 Nm (M10) DIN Moment dalšího pootočení > 30 Nm (M10) Tlaková pevnost ve střihu 12 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obzvláště vhodné pro utěsnění mikrotrhlin a vlasových prasklin na netlakových zařízeních. Optimalizovaný výrobek pro nejrychlejší a nejpohodlnější opravy, kdy není nutné zařízení rozebírat či složitě praskliny opravovat. Malé průměry šroubů lze jednoduše bez nutnosti rozebrání zajistit i během provozu zařízení. Pokud bezpečnost práce dovoluje provést zalepení na provozovaném zařízení, není nutné prodlužovat opravy a zařízení odstavovat. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje samovolnému uvolnění šroubového spoje ztrátou předpětí, vibracemi či otřesy nebo k dalšímu úniku médií z utěsněných zařízení. Nedochází k nežádoucím problémům se zajištěním šroubových spojů proti nechtěnému uvolnění nebo k úniku médií z utěsněných zařízení, pokud nedochází vlivem dalších příčin k pokračování praskání. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami prasklin. Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS /10 - c

18 POJIŠTĚNÍ LOŽISEK STŘEDNÍ PEVNOST Univerzální středně pevné lepidlo pro ložiska. Tlaková pevnost ve střihu podle DIN Po 24 hodinách při zkušební teplotě % konečné pevnosti Zkušební teplota [ C] Tlaková pevnost ve střihu podle DIN po 500 hodinách při uvedeném skladování % konečné pevnosti při běžném klimatu Mot. olej 125 C Benzín Brzd. Kapalina Nemrz. Směs Etanol Aceton Obzvláště vhodné pro zajišťování ložisek, kde je nutné následně provádět demontáž bez použití speciálního nářadí nebo s použitím vysoké teploty na odstranění lepidla. Zajištění ložisek dovoluje bezpečnou demontáž bez ohrožení lícovaných dílů. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje samovolnému uvolnění lepeného ložiska ztrátou předpětí, vibracemi či otřesy. Nedochází k nežádoucím problémům se zajištěním ložisek proti nechtěnému uvolnění. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. - 02/10 - c Popis výrobku Univerzální, středně pevné lepidlo k upevňování ložisek v pouzdrech a kolech na hřídelích. Nahrazuje mechanické pojistné prvky jako lícované pružiny nebo klíny. Prostředek slouží pro lepení valivých ložisek kluzných pouzder, válcových uložení. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Žlutá Viskozita mpas 25 C Brookfield RVT Vřeteno 2/ 20 ot./ min Hustota 1,07 g/ cm 3 25 C Max. průměr závitu M 12 Max. mezera 0,15 mm Bod vzplanutí > 90 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po 5 10 min Funkční pevnost po min Konečná pevnost po 3 6 hod Moment utržení Nepoužije se Moment dalšího pootočení Nepoužije se Tlaková pevnost ve střihu 8 15 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obsah Označení Obj. č. Bal./ks. 50 g Dóza g DOS Dóza DOS 1 18

19 Pojištění ložisek vysoká pevnost Pro velmi pevné upevnění ložisek, kluzných pouzder, vložek, ozubených kol, čepů, spojovacích hřídelí a hlav, které jsou vystaveny velké zatěži. Spolehlivé a bezpečné vytvrzení i při teplotách okolo 0 C. Spolehlivý pomocník i v zimním období. Přípravek lze zpracovávat i na mírně mastných plochách. Časová úspora. Odpadá odmašťování ložisek. Max. šíře mezery 0,15 mm. I velká odchylka může být snadno a levně korigována. Zabraňuje vzniku koroze ve slícovaném spoji. Zabraňuje zadření a vzniku koroze na ložisku, čímž je zaručena snadná demontáž! Fyzikální vlastnosti (v tekutém stavu) Ester kyseliny methakrylové Zelená Viskozita mpas (25 C Brookfield RVT) (vřeteno otáčky/ min.: 1/ 20) Hustota 1,07 g/ cm 3 Max. průměr závitu M 12 Max. mezera 0,15 mm Teplota vzplanutí > 90 C 1 rok při pokojové teplotě Obsah Obj. č. Bal./ ks. 25 g g g Doba vytvrzení 5 10 min. Dosažení funkčních vlastností min. Konečná pevnost 3 6 hod. Moment odtržení (při rozběhu) odpadá Utahovací moment odpadá Tlaková pevnost (DIN 54452) N/ mm 2 Teplotní odolnost od 55 C do C - 09/ txt - 19

20 - 02/10 - c POJIŠTĚNÍ LOŽISEK VYSOKOTEPLOTNÍ Rychle vytvrzující vysokopevnostní výrobek pro silně namáhaná ložiska a šroubové spoje Tlaková pevnost ve střihu podle DIN Po 24 hodinách při zkušební teplotě % konečné pevnosti Popis výrobku Rychle vytvrzující výrobek odolný vůči vysokým teplotám. K upevňování válcových spojů s vysokou odolností vůči kyselinám, louhům atd. K montáži válcových vložek v motorových blocích a upevnění ložisek v tepelných pecích. Prověřeno dle DVGW (DIN EN 751-1) a KTW Produkt není přípustný pro použití na domácí rozvody plynu dle TRGI 86/96 Prostředek slouží pro lepení valivých ložisek kluzných pouzder, válcových uložení. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) 20 Zkušební teplota [ C] Tlaková pevnost ve střihu podle DIN po 500 hodinách při uvedeném skladování Ester kyseliny dimetacrylové Zelená/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 2/ 20 ot./ min Hustota 1,10 g/ cm 3 25 C Max. průměr závitu M 20 Max. mezera 0,15 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po 2 6 min Funkční pevnost po 0,5 1 hod Konečná pevnost po 2 4 hod Moment utržení > 25 Nm DIN Moment dalšího pootočení > 40 Nm Tlaková pevnost ve střihu > 27 N/ mm 2 DIN Teplotní odolnost Od -55 C do C % konečné pevnosti při běžném klimatu Mot. olej 125 C Benzín Brzd. Kapalina Nemrz. Směs Etanol Aceton Obzvláště vhodné pro zajišťování ložisek, kde z důvodu rychlosti při montáži a následném použití je vyžadována extrémně krátká doba, než dojde k úplnému vytvrzení a nemožnosti pohybu. Prostoje, zajišťování lepeného dílu na pozici a ostatní problémy spojené s dobou zatuhnutí jsou zcela eliminovány. Lze použít i pro zajištění šroubů. Výrobek s vysokou pevností pro šrouby až do průměru M20 s extrémně krátkou dobou vytvrzování. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při extrémně vysoké pracovní teplotě nebo v agresivních prostředích. Prověřeno dle DVGW (DIN EN 751-1) a KTW Zabraňuje samovolnému uvolnění lepeného ložiska či šroubového spoje ztrátou předpětí, vibracemi či otřesy. Nedochází k nežádoucím problémům se zajištěním ložisek či šroubových spojů proti nechtěnému uvolnění. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. POZOR! Trvalé použití těsnících prostředků Würth ve spojích obsahujících měď, jež se dostávají do styku s vodou o teplotě >40 C, se bez předchozích důkladných pokusů na originálních dílech nedoporučuje. Obsah Označení Obj. č. Bal./ks. 50 g Dóza g DOS Dóza DOS 1

21 POJIŠTĚNÍ LOŽISEK VYSOKOPEVNOSTNÍ Univerzální vysokopevnostní lepidlo pro statická i dynamická zatížení. Popis výrobku Pro nejvyšší statická zatížení střihem, jakož i pro dynamická zatížení. K montáži ozubených kol, řemenic, spojení rotorů a hřídelí na elektromotorech atd. Rychle vytvrzuje. Prostředek slouží pro lepení valivých ložisek, kluzných pouzder, válcových uložení. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Zelená/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno ot./ min 3/ 20 Hustota 1,10 g/ cm 3 25 C Max. průměr závitu M36 Max. mezera 0,20 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po 2 5 min Funkční pevnost po 0,5 1 hod Konečná pevnost po 2 4 hod Moment utržení > 25 Nm DIN Moment dalšího pootočení > 40 Nm Tlaková pevnost ve střihu > 27 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obzvláště vhodné pro zajišťování ložisek, kde je nutné provádět montáž a uvedení do provozu v krátkých dobách. Zajištění ložisek dovoluje bezpečný provoz již po velmi krátké době. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje samovolnému uvolnění lepeného ložiska ztrátou předpětí, vibracemi či otřesy. Nedochází k nežádoucím problémům se zajištěním ložisek proti nechtěnému uvolnění. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS /10 - c

22 POJIŠTĚNÍ LOŽISEK VYSOKOTEPLOTNÍ Vysokopevnostní výrobek pro silně namáhaná ložiska a šroubové spoje. Popis výrobku Pomalu vytvrzující produkt odolný vůči vysokým teplotám. K montáži válcových spojovaných dílů s lisovaným nebo smršťovacím lícováním. Prostředek slouží pro lepení valivých ložisek, kluzných pouzder, válcových uložení. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Zelená/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 2/ 20 ot./ min Hustota 1,10 g/ cm 3 25 C Max. průměr závitu M20 Max. mezera 0,15 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po 1 2 hod Funkční pevnost po hod Konečná pevnost po hod Moment utržení > 20 Nm DIN Moment dalšího pootočení > 30 Nm Tlaková pevnost ve střihu > 25 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obzvláště vhodné pro zajišťování ložisek, kde z důvodu technologie je vyžadována dlouhá doba, než dojde k úplnému vytvrzení a nemožnosti pohybu. Chyby při montáži, nebo problémy s rychlostí vytvrzování jsou zcela eliminovány. Lze použít i pro zajištění šroubů. Výrobek s vysokou pevností pro šrouby až do průměru M20 s extrémní dobou vytvrzování. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při extrémně vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje samovolnému uvolnění lepeného ložiska či šroubového spoje ztrátou předpětí, vibracemi či otřesy. Nedochází k nežádoucím problémům se zajištěním ložisek či šroubových spojů proti nechtěnému uvolnění. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění nebo problémy s opravami. Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS /10 - c

23 Pojištění ložisek vysokoteplotní K upevnění ložisek a kluzných pouzder, které jsou vystavovány vysokému tepelnému zatížení. Max. šíře mezery 0,2 mm. I velká odchylka může být snadno a levně korigována. Zabraňuje vzniku koroze ve slícovaném spoji. Zabraňuje zadření a vzniku koroze na ložisku, čímž je zaručena snadná demontáž. Použitelné v teplotním rozsahu od 55 C do C (krátkodobě až do C). Pevnost při 100 C činí 85% maximální pevnosti (u produktu Lagerfest 601 je tato pevnost pouze 30%). Rychlé vytvrzení: doba vytvrzení již po 40 minutách, dosažení funkčních vlastností po 1 3 hodinách. Minimální prostoj motorového vozidla. Fyzikální vlastnosti (v tekutém stavu) Ester kyseliny methakrylové Zelená Viskozita mpas (25 C Brookfield RVT) (vřeteno otáčky/ min.: 4/ 20) Hustota 1,1 g/ cm 3 Max. průměr závitu M 36 Max. mezera 0,20 mm Teplota vzplanutí > 90 C 1 rok při pokojové teplotě Obsah Obj. č. Bal./ ks. 50 g g Doba vytvrzení min. Dosažení funkčních vlastností 1 3 hod. Konečná pevnost hod. Moment odtržení (při rozběhu) > 25 Nm Utahovací moment > 25 Nm Tlaková pevnost (DIN 54452) N/ mm 2 Teplotní odolnost od 55 C do C - 09/ txt - 23

24 POJIŠTĚNÍ ŠROUBŮ NÍZKÁ PEVNOST Speciální výrobek s velmi nízkou pevností pro malé přesné šrouby. Popis Speciální výrobek s velmi nízkou pevností pro malé přesné šrouby, šrouby s drážkou a závrtné šrouby, šroubové spoje z barevných nebo měkkých kovů. Umožňuje opakované dodatečné nastavení stavěcích šroubů. Prostředek slouží pro ošetření šroubů v elektrotechnice, jemné mechanice, přesném strojírenství. Pro šroubové spoje z mosazi, mědi, hliníku a ostatních měkkých kovů, nepevnostních ocelí, především u malých rozměrů šroubů. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Hnědá/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 2/ 20 ot./ min Hustota 1,05 g/ cm 3 25 C Max. průměr závitu M 12 Max. mezera 0,10 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po min Funkční pevnost po 3 6 hod Konečná pevnost po 12 hod Moment utržení ~ 2 Nm (M10) Moment dalšího pootočení ~ 1 Nm (M10) Tlaková pevnost ve střihu 2,0 6,0 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obzvláště vhodné pro velmi malé šrouby v oborech elektrotechniky a jemné mechaniky. Není nutné žádné další mechanické zabezpečení. Díky nízké pevnosti nedochází k devastaci šroubů při demontáži. Šroubové spoje lze bezpečně demontovat bez rizika jejich poškození. Spoj není nutné zahřívat a tím riskovat zničení spojených dílů. Nedochází k poškození dílů ani šroubů. Což by znamenalo nemožnost rozebrání. Oproti lepidlům s vyšší pevností, nebo při použití jiného mechanického zabezpečení. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje samovolnému uvolnění šroubového spoje ztrátou předpětí, vibracemi či otřesy. Nedochází k nežádoucím problémům se zajištěním šroubových spojů proti nechtěnému uvolnění. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění. Obsah Balení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS /10 - c

25 POJIŠTĚNÍ ŠROUBŮ NÍZKÁ PEVNOST Speciální výrobek s velmi nízkou pevností pro jemné a dlouhé závity a šrouby. Popis Univerzální výrobek se střední viskozitou. Ideální pro snadno demontovatelné šroubové spoje. K zajištění šroubů s jemným závitem. Nejlépe se hodí pro šroubové spoje s délkou zašroubování nad 2D. Prostředek slouží pro ošetření šroubů především s jemnými závity a velkou délkou zašroubování. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Purpurová/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 2/ 20 ot./ min Hustota 1,09 g/ cm 3 25 C Max. průměr závitu M 36 Max. mezera 0,20 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po min Funkční pevnost po 1 3 hod Konečná pevnost po 5 10 hod Moment utržení Nm (M10) DIN Moment dalšího pootočení 2 8 Nm (M10) Tlaková pevnost ve střihu N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obzvláště vhodné pro šrouby s jemnými závity, nebo s velkou délkou zašroubování nad 2x d závitu. Díky viskozitě dojde k zalití celé potřebné délky v závitech a jistému spojení. Díky nízké pevnosti nedochází k devastaci šroubů při demontáži. Šroubové spoje lze bezpečně demontovat bez rizika jejich poškození. Spoj je v celé své zašroubované délce chráněn proti korozi. Nedochází k poškození jemných závitů vlivem tření při demontáži, nebo k velké síle potřebné k utržení lepidla a možnosti poškození jemných závitů u nepevnostních šroubů. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje samovolnému uvolnění šroubového spoje ztrátou předpětí, vibracemi či otřesy. Nedochází k nežádoucím problémům se zajištěním šroubových spojů proti nechtěnému uvolnění. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění. Pozor! Před použitím vyzkoušejte reakci podkladu na nepohledovém místě, aby nedošlo k poškození povrchu. Jedná se hlavně o plasty. Obsah Balení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS /10 - c

26 POJIŠTĚNÍ ŠROUBŮ STŘEDNÍ PEVNOST Speciální výrobek se střední pevností pro demontáž normálním nářadím. Popis výrobku Univerzální výrobek se střední pevností, který umožňuje následnou demontáž spoje při použití normálního nářadí. Prostředek slouží pro ošetření šroubů a šroubových spojů malých průměrů. Povrch musí být před použitím suchý, zbavený prachu, mastnoty a nečistot. Fyzikální vlastnosti (v kapalném stavu) Ester kyseliny dimetacrylové Modrá/ fluoreskující Viskozita mpas 25 C Brookfield RVT Vřeteno 2/ 20 ot./ min Hustota 1,12 g/ cm 3 25 C Max. průměr závitu M 12 Max. mezera 0,15 mm Bod vzplanutí > 100 C 1 rok při pokojové teplotě (měřeno na šroubu M10 x 20 třída pevnosti 8.8 zinkovaný matice 0,8d bez předpětí) Pevnost na dotek po min Funkční pevnost po 1 3 hod Konečná pevnost po 5 10 hod Moment utržení ~ 15 Nm DIN Moment dalšího pootočení ~ 7 Nm Tlaková pevnost ve střihu 8 12 N/ mm 2 DIN Teplotní odolnost Od -55 C do C Obzvláště vhodné pro šrouby s malými průměry do M12. Optimalizovaný výrobek pro jemnou mechaniku a elektroniku, kde je vyžadována vyšší pevnost spoje z důvodu vyššího namáhání. Vynikající odolnost vůči teplotám a médiím. Nedochází k povolení ani při vysoké pracovní teplotě nebo v agresivních prostředích. Zabraňuje samovolnému uvolnění šroubového spoje ztrátou předpětí, vibracemi či otřesy i při riziku vyšších sil namáhání. Nedochází k nežádoucím problémům se zajištěním šroubových spojů proti nechtěnému uvolnění. Nahrazuje jakákoli jiná mechanická zajištění. Snižuje skladovou zásobu a náklady na logistiku spolu s riziky stárnutí mechanického zajištění. Obsah Označení Obj. č. Bal./ks. 50 g Dóza DOS g Dóza DOS /10 - c

27 Pojištění šroubů střední pevnost Fyzikální vlastnosti (v tekutém stavu) Ester kyseliny methakrylové Modrá / fluorescenční Viskozita mpas (vřeteno otáčky/min.: 1/ 20) (25 C Brookfield RVT) mpas (vřeteno otáčky/ min.: 3/ 20) Hustota 1,12 g/ cm 3 Max. průměr závitu M 36 Max. mezera 0,25 mm Teplota vzplnutí > 100 C Skladovatelost 1 rok při pokojové teplotě Pojištění a těsnění šroubů rozebíratelné. Výsledkem je středně pevné spojení. Spoj může být demontován pomocí běžného nářadí. Vytvrdnutí materiálu je zaručeno i na předem neošetřených dílech. Může být použito i na neočištěné plochy (např. v dodaném stavu, originální konzervace dílů pro přepravu, apod.). i na nerezovou ocel a pasivované povrchy (např. pozinkované). Není zapotřebí žádného urychlovače nebo aktivátorů. Vynikající odolnost vůči teplotám a mediím. Univerzální produkty s širokou oblastí použití. Zabraňuje uvolnění šroubových spojů např. vibracemi nebo rázovým zatížením. Nedochází k nežádoucím problémům se zajištěním šroubů, jako např. u mechanického zajištění. Obsah Obj. č. Bal./ ks. 25 g g g Doba vytvrzení 5-15 min. Dosažení funkčních vlastností 0,5 1 hod. Konečná pevnost 1 3 hod. Moment odtržení (při rozběhu) ~ 21 Nm Utahovací moment ~ 10 Nm Tlaková pevnost (DIN 54452) 8 12 N/ mm 2 Teplotní odolnost od 55 C do C - 09/ txt - 27

28 Pojištění šroubů vysoká pevnost Fyzikální vlastnosti (v tekutém stavu) Ester kyseliny methakrylové Zelená/ fluorescenční Viskozita mpas (25 C Brookfield RVT) (vřeteno otáčky/ min.: 2/20) Hustota 1,11 g/ cm 3 Max. průměr závitu M 20 Max. mezera 0,15 mm Teplota vzplanutí > 100 C 1 rok při pokojové teplotě Pojištění a těsnění šroubů obtížně rozebíratelné. K bezpečnému zajištění, upevnění a utěsnění šroubů, rozpěrných šroubů, matic, závitových vložek a závitových zátek, které nemusí být za normálních okolností povolovány. Obzvláště vhodné pro silně namáhané šroubové spoje. Není zapotřebí žádných dodatečných mechanických zajištění. Možnost demontáže jen po zahřátí na 300 C! Za normálních podmínek, lze tímto přípravkem ošetřené spoje povolit pouze speciálním nářadím, nebo při působení vysokých teplot. Vynikající odolnost vůči teplotám a mediím. Univerzální produkt s širokou oblastí použití. Zabraňuje uvolnění šroubových spojů např. vibracemi nebo rázovým zatížením. Nedochází k nežádoucím problémům se zajištěním šroubových spojů, jako např. u mechanického zajištění. Obsah Obj. č. Bal./ ks. 25 g g g Doba vytvrzení min. Dosažení funkčních vlastností 1 3 hod. Konečná pevnost 5 10 hod. Moment odtržení (při rozběhu) > 30 Nm (M 10) Utahovací moment > 45 Nm (M 10) Tlaková pevnost (DIN 54452) N/ mm 2 Teplotní odolnost od 55 C do C - 09/ txt - 28
