T-Link TL250/TL300. Instalační manuál

Rozměr: px
Začít zobrazení ze stránky:

Download "T-Link TL250/TL300. Instalační manuál"

Transkript

1 T-Link TL250/TL300 Instalační manuál

2 Obsah 1.1 Popis vlastností T-Linků 3 TL250/TL300 3 TL250 3 TL Specifikace Reset T-Linků Reset TL250 pomocí klávesnice ústředny EZS Nastavitelné módy 4 Mód1: Sledování sirénového výstupu (pouze TL250) 4 Mód2: 4 zónová ústředna (TL250 a TL300) 4 Mód3: 12-ti zónová ústředna (TL250 a TL300) 4 Mód4: Standardní mód (pouze TL250) Volba módu Montáž Testování 4 3. Nastavení sítě pomocí LCD klávesnice 5 4. Připojování modulu T-Link k ústředně Sledování sirénového výstupu (Mód 1) Modul T-link se chová jako zabezpečovací ústředna (Mód 2 a 3) Standardní mód (Mód 4) Simulace telefonní linky (pouze T-Link TL300) 8 5. Operace s modulem T-Link Dálkový přístup Programování IP adresy Porty Komunikace s přijímačem LED diody Testování a odstraňování poruch Programování T-Linku TL Programování T-Linku TL Programování ústředny PC4020 v3.3 a vyšší Programování ústředny Power Popis programových sekcí modulu T-Linku Přenosové kódy posílané module TL250/TL DLS 2002 / DLS 2002 SA 24 2

3 1.1 Popis vlastností T-Linků T-Link TL250/TL300 T-Link TL250/TL300 je síťový komunikační modul umožňující přenos alarmových zpráv na přijímač pultu centrální ochrany přes síť LAN a internet. Jako přijímač lze použít System II nebo System III. Modul je přednastaven pro snadnou a rychlou instalaci zařízení. Implicitní nastavení lze změnit pomocí programu T-Link konzole přes LAN síť. T-Link TL250 Zprávy se na monitorovací stanici posílají v SIA formátu. Modul umožňuje dálkový přístup do ústředny pomocí programů DLS 2002 a DLS 2002 SA. T-Link TL300 Zprávy se na monitorovací stanici posílají v Contact ID formátu. Modul se připojuje na telefonní výstup zabezpečovací ústředny, simuluje telefonní linku a přeposílá přijaté přenosové kódy ve formátu Contact ID na pult PCO. Zónové vstupy na lze využít v módu 2 (4 zóny) a v módu 3 (12 zón) Verze 1.4: Instalační kód byl změněn z CAFE na Modul lze programovat pomocí LCD klávesnice na ústředny Power (LCD 5500, PK 5500) 1.2 Specifikace Napájecí napětí: 12V DC Proudový odběr: 275mA (TL250) a 360mA (TL300) Pracovní teplota: 0-49 C Rozměry: 8,3cm x 13,3cm Výstupní protokoly: UDP 10/100 BaseT half duplex, TCP/IP pro program Console, DLS Vstupní protokoly: PC-Link (formát SIA TL250) a Contact ID (TL300) Programování: Pomocí klávesnice ústředny, nebo vzdáleně pomocí T-Link konzole. posílání alarmových zpráv až na 2 ové adresy Downloading ústředen: DLS 2002 / DLS 2002 SA 1.3 Reset T-Linků Odpojte napájení z modulu TL250/TL300 a ústřednu (pokud je připojená) Odpojte vše ze svorek PGM1 a IN1 a vložte mezi svorky PGM1 a IN1 drátovou propojku Připojte napájení Vyčkejte asi 20s a potom odpojte napájení Zapojte zpět všechny vodiče a připojte napájení 1.4 Reset TL250 pomocí klávesnice ústředny EZS Vstupte do sekce [999] v modulu T-Link 250 Zadejte 00 pro nastavení na tovární hodnoty Zadejte 55 pro restart modulu 3

4 2.1 Nastavitelné módy Mód 1: Sledování sirénového výstupu (pouze TL250) V módu 1 modul T-Link TL250 monitoruje sirénový výstup ústředny. Modul rozpozná typ signalizace, odešle na monitorovací stanici odpovídající přenosový kód alarmu nebo požáru. Více informací naleznete v kapitole 3. Mód 2: 4 zónová ústředna (TL250 a TL300) V tomto módu se modul chová jako 4-zónová ústředna. Více informací naleznete v kapitole 4.1. Mód 3: 12-ti zónová ústředna (TL 250 a TL300) Pokud modul po připojení napájení detekuje připojený modul PC 5108, tak se automaticky přepne do módu 12-ti zónová ústředna, vstupy nastavené jako NO. Více informací naleznete v kapitole 4.2. POZNÁMKA: V módu 2 a 3 jsou alarmové zprávy ze zónových vstupů na modulu a na PC5108 přenášeny ve formátu SIA. Mód 4: Standardní mód (pouze TL 250) V tomto módu se modul chová jako záložní komunikátor pro ústředny DSC (PC 4020 v3.3, PC 5020 v3.2, PC 1616, PC1832, PC1864) 2.2 Volba módu Použitý mód se nastaví podle zapojení modulu. 2.3 Montáž Umístěte modul na suché a bezpečné místo. Pro zónový vstup použijte vodič o průřezu min. 0,22mm 2 (průměr 0,5mm). Doporučují se 2 twistované páry. Délka sběrnice od modulu T-Link k modulu PC5108 nebo délka zóny nesmí překročit 305m. Nepoužívejte stíněné kabely kromě případů s velikým výskytem rušení Více informací o nastavení zónových vstupů naleznete v kapitole 8 sekce [36] Proveďte zapojení zón a připojení k zabezpečovací ústředně podle požadavků. 2.4 Testování Mód 4, Standardní mód: Ujistěte se, že je zabezpečovací ústředna nastavena na použití s modulem TL250. Více informací naleznete v kapitole 4.3. Modul umí simulovat požární poplach a napadení při aktivaci zónových vstupů. Zkontrolujte, že T-Link TL250 přenáší události na monitorovací stanici. Mód 1: Ujistěte se, že T-Link je naprogramován na sledování sirénového výstupu. Více informací naleznete v kapitole Modul umí simulovat požární poplach a napadení při aktivaci zónových vstupů. Zkontrolujte, že T-Link přenáší události na monitorovací stanici. Mód 2,3: Modul umí simulovat požární poplach a napadení při aktivaci zónových vstupů. Více informací naleznete v kapitole 4.2. Zkontrolujte, že T-Link přenáší události na monitorovací stanici. TL300 Simulace telefonní linky: Ujistěte se, že zónový vstup IN1 na modulu TL300 je naprogramován na sledování sirénového výstupu. Modul umí simulovat požární poplach a napadení při aktivaci zónových vstupů. Více informací naleznete v kapitole 4.4. Zkontrolujte, že T-Link TL300 přenáší události na monitorovací stanici. 4

5 3. Nastavení sítě pomocí LCD klávesnice Všechny módy Modul T-Link TL250/TL300 lze programovat pomocí Power klávesnice (LCD5500, PK5500). Připojte klávesnici do svorek Keybus na modulu T-Link. Instalační kód pro vstoupení do instalačního režimu je shodný jako kód pro program Konzole (továrně 5555). Postup pro vstoupení do instalačního režimu 1. Připojte klávesnici k modulu TL250/TL Připojte k T-Linku napájení 3. Vyčkejte než se na klávesnici rozsvítí zelená LED kontrolka Připraveno (Ready) 4. Nyní lze vstoupit do instalačního režimu vložením [*][8][Instalanční kód] POZNÁMKA: Vstup do instalačního režimu je povolen po dobu asi 30s (svítí zelená LED Připraveno). POZNÁMKA: T-Link ignoruje všechny stisknuté znaky dokud není zadána sekvence [*][8]. Při chybném zadání nepoužívejte znaky [*] a [#] pro opravu, ale až bude klávesnice opět připravena, tak opakujte přihlašovací sekvenci. V instalačním režimu jsou přístupné tyto sekce, které se týkají nastavení sítě. Více informací naleznete v kapitole 8. [001] IP adresa modulu [007] IP adresa přijímače č.1 (přijímač má statickou IP adresu) [008] IP adresa brány Po naprogramování stiskněte tlačítko # pro uložení změn a opuštění instalačního režimu. Po vstoupení do instalačního režimu se spustí časovač, který po 2 minutách zajistí automatické opuštění instalačního režimu a uložení nastavených hodnot. Odpojte napájení od modulu Opětovně připojte zpět všechny vodiče a připojte k modulu napájení. Proveďte test systému POZNÁMKA: Restart modulu (odpojení napájení na 15s a opětovné připojení napájení) je zapotřebí provést pro aktualizaci provedených změn. 5

6 4. Připojení modulu T-Link k ústředně 4.1 Sledování sirénového výstupu (Mód 1) V tomto režimu lze modul T-Link lze umístit do samostatného krytu PC5003C. Více viz. sekce [036] volba [99] Napájecí svorky modulu T-Link zapojte do zálohovaného externího 12V zdroje. Více viz. sekce [062] až [065] Relé Alternativní zapojení ústředen, které mají spínaný BELL+ 4.2 Modul T-link se chová jako zabezpečovací ústředna (Mód 2 a 3) V tomto režimu lze modul T-Link lze umístit do samostatného krytu PC5003C i s modulem PC5108. Napájecí svorky modulu T-Link zapojte do zálohovaného externího 12V zdroje. Mód 2: 4 zónová ústředna Mód 3: 12 zónová ústředna Zóny na modulu T-Link se přidávají pomocí expandéru PC5108. T-Link a PC5108 se propojují Připojte Keybus z PC5108 na Keybus na T-Linku. Pro napájení čidel použijte zálohovaný zdroj 12V. 6

7 4.3 Standardní mód (Mód 4) Připojení k ústřednám PC 4020 v3.3, PC 5020 v3.2, PC 1616, PC1832, PC1864. T-Link TL250 lze namontovat do krytu k ústředně PC V ostatních případech je zapotřebí použít samostatný kryt PC5003C. Při připojování TL250 nejdříve odpojte z ústředny napájení (AC a baterii). Propojte svorku 12V DC se svorkou BELL+ ústředny a GND se svorkou AUX - ústředny. Dále propojte PC-Linkové konektory ústředny a TL250. Připojte k ústředně napájení (AC a baterii). 7

8 4.4 Simulace telefonní linky (pouze T-Link TL300) T-Link TL300 lze namontovat do krytu k ústředně PC V ostatních případech je zapotřebí použít samostatný kryt PC5003C. Při připojování TL300 nejdříve odpojte z ústředny napájení (AC a baterii). Propojte svorku 12V DC se svorkou BELL+ ústředny a GND se svorkou AUX - ústředny. Dále propojte svorky RING a TIP na ústředně se svorkami R1 a T1 na T-Linku TL300. Připojte k ústředně napájení (AC a baterii). Komunikace TL300 s PCO Popis komunikace mezi ústřednou, T-Linkem a přijímačem na monitorovací stanici (např. System II) Při detekci alarmu vyzvedne ústředna telefonní linku T-Link generuje ústředně oznamovací tón Ústředna vytočí telefonní číslo na monitorovací stanici T-Link detekuje DTMF vytáčení a ukončí generování oznamovacího tónu T-Link pošle požadavek přijímači na PCO Přijímač odpoví s příkazem aby T-Link generoval odpovídající handshake Když ústředna přijme handshake, tak pošle alarmovou zprávu ve formátu DTMF Contact ID T-Link dekóduje a převede přijaté DTMF čísla do IP paketu a pošle ho přes síť přijímači Přijímač potvrdí přijetí alarmové zprávy a pošle T-Linku příkaz aby generoval kiss-off signál Až ústředna přijme kiss-off signál, tak pokud nebude chtít posílat další alarmovou zprávu, tak položí telefonní linku. 8

9 5. Operace s modulem T-Link 5.1 Dálkový přístup Pomocí modulu TL-250 a programu DSL 2002/DLS 2002 SA lze provádět dálkovou správu ústředny EZS přes počítačovou síť LAN a internet. Pomocí těchto programů lze například zapínat/vypínat ústřednu, odpojovat zóny, zjišťovat stav a jiné. Pro nové typu ústředen je zapotřebí mít v programu DLS 2002 nainstalovaný ovladač ústředny a v také ovladač pro modul TL-250, čímž lze použít šifrovanou komunikaci po internetu. 5.2 Programování Modul T-Link TL250 lze programovat pomocí programu T-Link Konzole buď pomocí LAN sítě nebo přes sériový port. Naprogramovat modul lze také pomocí klávesnice připojené ústředny PC4020 v3.3, PC 5020 v3.2, PC1616, PC1832 a PC1864. Modul TL250 nelze programovat pomocí programu DLS Poznámka: Tovární nastavení modulu pro programování je IP adresa: , maska: a komunikační port IP adresy Každý modul v síti LAN musí mít jedinečnou IP adresu. Modul podporuje statické i dynamické (DHCP) přidělování adresy. Pro programování přes LAN síť pomocí programu T-Link Konzole nebo pro ovládání ústředny pomocí programu DLS2002 je zapotřebí znát IP adresu modulu TL250. Doporučujeme používat statické IP adresy, nebo nastavit v DHCP serveru přiřazení stejné IP adresy modulu T-Link podle jeho MAC adresy. 5.4 Porty Poznámka: Ověřte u správce sítě, že nejsou blokovány následující komunikační porty a že je povolena komunikace po síti na monitotovací stanici. Popis Port Provedení změny T-Link TL250 Zdrojový port 3060 Pomocí klávesnice, sekce [009] T-Link TL300 Cílový port 3061 Pomocí klávesnice, sekce [010] Port pro modul T-Link 3061 Pomocí SW Konzole, sekce [0B],[0C] System II Port pro DLS Pomocí SW Konzole, sekce [0D],[0E] System III Port pro DLS 2002 SA 3063 Pomocí SW Konzole, sekce [11],[12] SG-DRL3-IP Port pro T-Link Konzoli 3064 Pomocí SW Konzole, sekce [14],[15] DLS 2002 Port pro DLS Menu Nastavení modemu DLS 2002 SA Port pro DLS 2002 SA 3063 Menu Nastavení modemu Konzole Port pro T-Link Konzoli 3064 T-Link konzole TFTP Upgrade Firmware Komunikace s přijímačem Modul T-Link může přenášet události až na 3 přijímače. Při poruše komunikace s přijímačem č.1 se generuje porucha, která může být přenesena jiným způsobem na PCO. Porucha komunikace s přijímačem č.2 a č.3 není signalizována. T-Link je schopen řídit, na který přijímač se bude zpráva posílat. Pokud dojde k poruše s přijímačem č.1, tak T-Link pošle zprávy na záložní přijímač č.2 (pokud je naprogramován). Přijímač č.3 se používá pouze pro místní záznam událostí. Všechny události poslané na přijímač č.1 nebo č.2 jsou vždy poslány na přijímač č.3. Při obnově spojení s přijímačem č.1, se zprávy budou opět posílat na tento přijímač. POZNÁMKA: Pokud není přijímač č.1, č.2, č.3 naprogramován, tak T-Link nebude přenášet události na monitorovací stanici. 9

10 6.1 LED diody Na modulu T-Link jsou čtyři LED diody, které signalizují stav spojení a provozu. LED LNK pokud modul připojený do počítačové sítě, tak svítí, v opačném případě nesvítí. LED ACT blikáním signalizuje provoz na síti. LED SPD svítí pokud je modul připojený do sítě 100 BaseT, nesvítí při připojení do sítě 10 BaseT. LED STAT v klidu bliká asi jednou za 5s. Pokud nastaven porucha, tak počet bliknutí signalizuje typ poruchy. Popis poruchy naleznete v následující tabulce. Modul T-Link signalizuje pouze jednu poruchu vždy tu, která má nejvyšší prioritu. Pomocí nastavení v sekci [33] a [34] modul umožňuje ignorovat poruchové stavy signalizované pomocí LED STAT. Příklad: Došlo k poruše sítě a k alarmu na vstupu. LED dioda bude blikat jednou s 1s pauzou. Po odstranění poruchy sítě bude LED blikat pětkrát s 1s pauzou. Stav Počet bliknutí Popis Porucha sítě 1 Došlo k výpadku sítě mezi modulem TL250/TL300 a routerem (hubem) Neplatný ID kód T-Linku 2 ID kód je stále nastavený na implicitní hodnotu (FFFFFF) Přijímač 1 nepřítomen 3 T-Link nepřijal příkaz heartbeat od přijímače 1 Porucha komunikace s ústřednou 4 Došlo k výpadku spojení T-Linku s ústřednou DSC, která je připojená přes PC-Link Alarm na vstupu 5 Vstupy na modulu T-Link jsou v alarmu Porucha komunikace s přijímačem 1 6 Došlo k chybě v komunikaci s přijímačem 1 Chybějící PC Modul PC5108 nekomunikuje s T-Linkem Tamper na PC Došlo k narušení Tamper kontaktu na PC5108 Porucha komunikace s přijímačem 2 9 Došlo k chybě v komunikaci s přijímačem 2 Přenos zapnutí/vypnutí přepínačem 10 Systém byl zapnut pomocí tlačítka na zónovém vstupu Vzdálené programování T-Linku 11 T-Link je programován vzdáleně Místní programování T-Linku 12 T-Link je programován lokálně Přijímač 2 nepřítomen 13 T-Link nepřijal příkaz heartbeat od přijímače 2 Chybná verze přijímače 14 Signalizuje, že aktuální verze přijímače potřebuje upgrade. Aktuální verze nemusí podporovat některé alarmové události. Poznámka: Pouze od verze 1.20 a vyšší. 6.2 Testování a odstraňování poruch Modul T-Link TL250/TL300 lze připojit na přijímač System II pomocí kříženého kabelu. Tento typ kabelu umožňuje vzájemné propojení 2 síťových zařízení bez nutnosti použití hubu/routeru. Po připojení napájení k T-Linku (bez připojeného LAN kabelu) bude LED ACT blikat asi jednou za 12s. Toto signalizuje, že modul T-Link vysílá požadavek přijímači. T-Link se bude pokoušet o navázání komunikace s přijímačem do té doby dokud nebude úspěšný. 10

11 7.1 Programování T-Linku TL300 Pro správnou funkci T-Linku TL300 je zapotřebí nastavit následující sekce: 1. IP adresu pro modul T-Link ( pro DHCP). (Sekce [001]) 2. Masku sítě pro modul T-Link. (Sekce [002]) 3. IP adresu přijímače System II nebo System III. (Sekce [007]) 4. IP adresu brány, pro připojení k internetu nebo do jiné sítě. (Sekce [008]) 5. V případě, že je požadován jiný oznamovací tón generovaný modulem TL300, proveďte změnu nastavení. (Sekce [071] nejspíš 05) 6. Po změně nastavení doporučujeme provést odpojení napájení od modulu min. na 15s. 7.2 Programování modulu TL250 Pro správnou funkci T-Linku TL250 je zapotřebí nastavit následující sekce: 1. IP adresu pro modul T-Link. (Sekce [001]) 2. Masku sítě pro modul T-Link. (Sekce [002]) 3. IP adresu přijímače System II nebo System III. (Sekce [007]) 4. IP adresu brány, pro připojení k internetu nebo do jiné sítě. (Sekce [008]) 5. Po změně nastavení doporučujeme provést odpojení napájení od modulu min. na 15s. POZNÁMKA: Modul podporuje DHCP, ale pro spojením s DLS doporučujeme nastavit statické IP adresy. Důležité: Pokud je telefonní linka použita pro zálohu komunikace, naprogramujte 3-tí telefonní číslo, které se bude používat v případě zálohy a povolte zálohu 3-tím telefonním číslem. Na PC 4020 v sekci [000401] Přepínače komunikátoru zapněte Zálohu tel. čísla 1-3. Na PC 1616, PC1832, PC1864, PC5020 v3.2 v sekci [380] První konfigurační kód komunikátoru zapněte volbu 5 3 telefonní číslo povoleno. DSC doporučuje z důvodu rychlejší komunikace naprogramovat T-Link TL250 na první telefonní číslo. 11

12 7.3 Programování ústředny PC4020 v3.3 a vyšší DSC doporučuje změnit zpozdit přenos přenosového kódu z 20s na 40s. Provede se to následujícím postupem: 1. Odpojte napájení od ústředny 2. Připojte napájení k ústředně, vstupte do instalačního režimu ([*][8][Instalační kód]) 3. Vstupte do sekce Diagnostika [04] a binární programování [01]. 4. Vložte adresu a zadejte 0x28 (40s) Programování pro přístup k ústředně pomocí programu DLS Vstupte do instalačního režimu a nastavte následující sekce [00][04][01] T-Link povolen Tato volba musí být zapnuta, aby byl povolena komunikace s ústřednou pomocí modulu T-Link. [00][03][00] Zapnout Povolení DLS [00][04][06] programování T-Linku [001] IP adresa modulu TL250 např ( pro DHCP) [002] maska sítě např [008] IP adresa brány sítě (pokud má komunikovat do jiné sítě nebo do internetu) např [999] reset a znovu načtení nastavených údajů v této sekci vložte [55] a počkejte asi 15s dokud nedojde k restartu modulu. Potom stiskněte klávesu #. Programování pro přenos událostí na monitorovací stanici přes síť LAN / internet Vstupte do instalačního režimu a nastavte následující sekce [00][04][01] T-Link povolen Tato volba musí být zapnuta, aby byl povolena komunikace s ústřednou pomocí modulu T-Link. [00][04][00][XX][00] naprogramujte telefonní číslo (využívané modulem T-Link) na CAAA Poznámka: Na začátku telefonního čísla musíte vymazat znak [D]. [00][04][00][XX][01] zkontrolujte nastavení komunikačního formátu SIA [00][04][00][XX][02] zkontrolujte nastavení směrování komunikátoru [00][04][01] zkontrolujte povolení komunikace (Komunikace povolena). [00][04][01] zkontrolujte povolení funkce ústředna posílá automatické SIA kódy (Auto kódy SIA). [00][04][06] programování T-Linku [001] IP adresa modulu TL250 např ( pro DHCP) [002] maska sítě např [003] ID kód modulu T-Link [007] IP adresa přijímače (IP adresa přijímače System II nebo System III) např [008] IP adresa brány sítě (pokud má komunikovat do jiné sítě nebo do internetu) např [999] reset a znovu načtení nastavených údajů v této sekci vložte [55] a počkejte asi 15s dokud nedojde k restartu modulu. Potom stiskněte klávesu #. [00][04][00][03] naprogramujte ID číslo systému [01][00][XX][00] naprogramujte ID číslo jednotlivých bloků POZNÁMKA: Po provedení jakýchkoliv změn v naprogramování modulu T-Link musíte buď - na chvíli odpojit napájení modulu T-Link - při programování modulu T-Link zapsat číslo 55 v sekci [999] (sekce T-Linku) 12

13 7.4 Programování ústředny Power Pouze ústředny PC5020 v3.2, PC1864, PC1832, PC1616 Programování pro přístup k ústředně pomocí programu DLS [382] zapnout volbu 5 - T-Link povolen Tato volba musí být zapnuta, aby byl povolena komunikace s ústřednou pomocí modulu T-Link. [401] nastavit DLS volba 2 ZAP, ostatní VYP Uživatel povoluje přístup pomocí [*][6][Master kód][5] volba 1 ZAP, ostatní VYP Přístup je povolen vždy [851] programování T-Linku [001] IP adresa modulu TL250 např ( pro DHCP) [002] maska sítě např [008] IP adresa brány sítě (pokud má komunikovat do jiné sítě nebo do internetu) např [999] reset a znovu načtení nastavených údajů v této sekci vložte [55] a počkejte asi 15s dokud nedojde k restartu modulu. Potom stiskněte klávesu #. Programování pro přenos událostí na monitorovací stanici přes síť LAN / internet Vstupte do instalačního režimu a nastavte následující sekce [382] zapnout volbu 5 - T-Link povolen Tato volba musí být zapnuta, aby byl povolena komunikace s ústřednou pomocí modulu T-Link. [301]-[303] naprogramujte telefonní číslo (využívané modulem T-Link) na DCAA Poznámka: Znak [D] na začátku telefonního čísla je už naprogramován. [350] zkontrolujte nastavení komunikačního formátu SIA (04) [380] zkontrolujte povolení komunikátoru (volba 1 ZAP). [381] zkontrolujte povolení funkce ústředna posílá automatické SIA kódy (volba 3 VYP). [851] programování T-Linku [001] IP adresa modulu TL250 např ( pro DHCP) [002] maska sítě např [003] ID kód modulu T-Link [007] IP adresa přijímače (IP adresa přijímače System II nebo System III) např [008] IP adresa brány sítě (pokud má komunikovat do jiné sítě nebo do internetu) např [999] reset a znovu načtení nastavených údajů v této sekci vložte [55] a počkejte asi 15s dokud nedojde k restartu modulu. Potom stiskněte klávesu #. [310] naprogramujte ID číslo systému [311]-[318] naprogramujte ID číslo jednotlivých bloků POZNÁMKA: Po provedení jakýchkoliv změn v naprogramování modulu T-Link musíte buď - na chvíli odpojit napájení modulu T-Link - při programování modulu T-Link zapsat číslo 55 v sekci [999] (sekce T-Linku) 13

14 8. Popis programových sekcí modulu T-Link [001] IP adresa modulu Adresa modulu musí být v síti jedinečná. Více informací získáte od správce sítě. DHCP zapnete vložením Implicitně: [002] Maska sítě Musí být stejná jako maska sítě používaná v lokální síti. V jednoduchých sítích se používá pouze jedna maska sítě; všechny zařízení na této síti používají stejnou masku sítě. Více informací získáte od správce sítě. Při zapnutí DHCP bude tato hodnota ignorována. Implicitně: [003] ID kód modulu T-Link Tento kód se používá pro rozlišení vysílače (T-Linku) na straně pultu. Toto číslo modul T-Link využívá při přenosu událostí z jednotlivých vstupů a při přenosu poruch. Události přijaté z DSC ústředny budou používat ID kódy nastavené v ústředně. POZNÁMKA: ID kódy 0000FFFFFF, FFFFFFFFFF, nejsou platné Implicitně: 0000FFFFFF [004]-[005] Šifrovací klíč (32 znaků) Po nastavení klíče v těchto dvou sekcích bude modul TL250/TL300 šifrovat a dešifrovat všechna data pro přijímače PCO a pro program DLS. V každé sekci se programuje 16 znaků, tzn. délka celého klíče je 32 znaků. Funkci šifrování vypnete, pokud do obou sekcí uložíte samé nuly. Pokud se nebude tento klíč shodovat s klíčem na straně pultu, tak bude signalizována porucha komunikace s přijímačem. Implicitně: žádné [006] Instalační kód T-Linku Tento kód se používá při programování (místně nebo vzdáleně) modulu T-Link pomocí programu T-Link konzole. Implicitně: 5555 [007] IP adresa přijímače č.1 (přijímač má statickou IP adresu) Nastavte zde IP adresu pro první přijímač (např. System II) Implicitně: [008] IP adresa brány Tato brána se používá při komunikaci do jiné sítě, nebo do internetu. IP adresa brány musí být platná IP adresa v lokální síti. Implicitně:

15 [009] Zdrojový port pro komunikaci s přijímačem č.1 Toto je zdrojový port na modulu T-link, který se používá při komunikaci s přijímačem. Implicitně: 0BF4 ( 3060 = 0BF4 hex) [010] Cílový port pro komunikaci na přijímači č.1 Toto je cílový port na přijímači (např. System II), který slouží pro komunikaci. Implicitně: 0BF5 ( 3061 = 0BF5 hex) [011] IP adresa přijímače č.2 (přijímač má statickou IP adresu) Nastavte zde IP adresu pro druhý přijímač (např. System II) Implicitně: [012] IP adresa brány pro přijímač č.2 Tato brána se využívá při komunikaci s druhým přijímačem. IP adresa brány musí být platná IP adresa v lokální síti. Implicitně: [013] Zdrojový port pro komunikaci s přijímačem č.2 Toto je zdrojový port na modulu T-link, který se používá při komunikaci s přijímačem. Implicitně: 0BF9 (3065 = 0BF9 hex) [014] Cílový port pro komunikaci na přijímači č.2 Toto je cílový port na přijímači (např. System II), který slouží pro komunikaci. Implicitně: 0BF5 (3061 = 0BF5 hex) [015] IP adresa přijímače č.3 (přijímač má statickou IP adresu) Nastavte zde IP adresu pro třetí přijímač (např. System II) Implicitně: [016] IP adresa brány pro přijímač č.3 Tato brána se používá při komunikaci s třetím přijímačem. IP adresa brány musí být platná IP adresa v lokální síti. Implicitně: [017] Zdrojový port pro komunikaci s přijímačem č.3 Toto je zdrojový port na modulu T-link, který se používá při komunikaci s přijímačem. Implicitně: 0BFA (3066 = 0BFA hex) 15

16 [018] Cílový port pro komunikaci na přijímači č.3 Toto je cílový port na přijímači (např. System II), který slouží pro komunikaci. Implicitně: 0BF5 (3061 = 0BF5 hex) [019] Komunikační port pro program T-Link konzole Tento port se využívá při spojení s programem T-Link Konzole. Pomocí tohoto programu lze programovat modul T-Link TL250/TL300. Implicitně: 0BF8 (3064 = 0BF8 hex) [020] Číslo portu TFTP Pomocí tohoto portu lze provést upgrade firmware v modulu T-Link TL250/TL300. Implicitně: 0045 (69 = 0045 hex) [021] Číslo portu pro program DLS 2002 Pomocí tohoto portu modul komunikuje s programem DLS V případě připojení modulu TL250 do internetu se musí provést mapování tohoto portu. Implicitně: 0BF6 (3062 = 0BF6 hex) [022] Číslo portu pro program DLS 2002 SA Pomocí tohoto portu modul komunikuje s programem DLS 2002 SA. V případě připojení modulu TL250 do internetu se musí provést mapování tohoto portu. Implicitně: 0BF7 (3063 = 0BF7 hex) [023] Kontrola spojení T-Link zapnuta/vypnuta Když je tato položka nastavena na hodnotu 1, přijímač na PCO kontroluje spojení s T-Linkem. Implicitně: 00 [024] Doba před vyhlášením Ztráta heardbeat Tato doba udává čas jak dlouho bude modul T-Link čekat na příjem heardbeat před vyhlášením zprávy Ztráta komunikace s přijímačem č.1 Implicitně: 0078 (120s = 0078 hex) [025] Doba před vyhlášení Obnova heardbeat Tato doba udává čas jak dlouho bude modul T-Link přijímat heardbeat před vyhlášením zprávy Obnova po ztrátě komunikace s přijímačem č.1 Implicitně: 003C (60s = 003C hex) 16

17 [026]- [027] ové adresa č.1 a č.2 (max. 64 znaků) Implicitně: nic T-Link TL250 může posílat alarmové zprávy na 2 ové adresy. T-Link podporuje pouze SMTP pro přenos ů ve formátu MIME. Nepodporuje formát UUENCODE. Modul T-link neumožňuje přijímání ů. Poznámka: Tato sekce může být naprogramována pouze pomocí programu T-Link Konzole. Na se posílají zprávy buď ve formátu SIA (modul T-Link TL250 je propojen do PC-Linku ústředny) nebo ve formátu Contact ID (SIA (modul T-Link TL300 je připojen na komunikátor ústředny) Poznámka: Neposílají se textové zprávy!! [028] Od koho Do této položky lze naprogramovat text, který se bude zobrazovat uživateli v sekci Od:. Pokud text není naprogramován, tak se místo něho bude posílat ID kód modulu T-Link. Poznámka: Tato sekce může být naprogramována pouze pomocí programu T-Link Konzole. [029] Adresa DNS serveru Pro správnou funkci posílání ů je zapotřebí do této sekce nastavit adresu DNS serveru. Modul podporuje pouze statickou adresu DNS serveru. Implicitně: [030] Název SMTP serveru (max. 64 znaků) Implicitně: nic Pokud chcete odesílat ové zprávy přes internet, zadejte do této sekce název SMTP serveru. Ńázev získáte od svého poskytovatele připojení k internetu. Poznámka: Tato sekce může být naprogramována pouze pomocí programu T-Link Konzole. [031] SMTP server - jméno (max. 64 znaků) Implicitně: nic Některé SMTP servery požadují autorizaci. Zadejte do této sekce přístupové jméno k serveru. Poznámka: Tato sekce může být naprogramována pouze pomocí programu T-Link Konzole. [032] SMTP server heslo (max. 20 znaků) Implicitně: nic Některé SMTP servery požadují autorizaci. Zadejte do této sekce přístupové heslo k serveru. Poznámka: Tato sekce může být naprogramována pouze pomocí programu T-Link Konzole. 17

18 [033] Poruchové stavy 1 Modul umožňuje monitorovat poruchové stavy, které mohou aktivovat PGM výstup. Implicitně Popis ZAP Volba 1 Porucha sítě ZAP Volba 2 Neplatný ID kód T-Linku (FFFFFF) ZAP Volba 3 Přijímač 1 nepřítomen ZAP Volba 4 Porucha komunikace s ústřednou VYP Volba 5 Alarm na vstupu VYP Volba 6 Porucha komunikace s přijímačem 1 VYP Volba 7 Chybějící PC5108 VYP Volba 8 Tamper na PC5108 [034] Poruchové stavy 2 Implicitně Popis VYP Volba 1 Porucha komunikace s přijímačem 2 VYP Volba 2 Přenos zapnutí/vypnutí přepínačem VYP Volba 3 Vzdálené programování T-Linku VYP Volba 4 Místní programování T-Linku VYP Volba 5 Přijímač 2 nepřítomen VYP Volba 6-8 Pro budoucí použití [035] Programovatelný výstup PGM1 Implicitně: 01 Výstup PGM1 lze povolit (01) nebo zakázat (00). Pokud je PGM výstup povolen, tak bude aktivní, když je detekována libovolná porucha. Výstup se deaktivuje, když dojde k odstranění všech poruch. POZNÁMKA: Jsou signalizovány pouze poruchy povolené v sekcích 33 a 34. PGM1: slouží pro signalizaci poruchových stavů používá se nejčastěji v módech 2 a 3 PGM2: signalizuje, že alespoň jedna zóna T-Linku je v alarmu používá se například ke sledování stavu sirénového výstupu EZS ústředny POZNÁMKA: Na výstupy lze připojit zabezpečovací ústřednu, LED diodu nebo bzučák POZNÁMKA: PGM výstupy jsou v zapojení otevřený kolektor, spíná k zemi a jsou zatížitelné až 50mA 18

19 [036]-[047] Zónové vstupy 1 až 12 na modulu T-Link a na připojeném PC5108 Implicitně: 00 Programuje se 2 místné číslo z následujícího seznamu. [00] Nepoužito Zónový vstup není použit. [03] Okamžitá Pokud je tato zóna narušena a T-Link je zapnut ve hlídání, dojde k odeslání přenosového kódu. SIA přenosový kód: BA/BH [08] 24 hodinová požární Pokud je tato zóna narušena, tak okamžitě dojde k odeslání přenosového kódu. SIA přenosový kód: FA/FH [11] 24 hodinová bezpečnostní Pokud je tato zóna narušena, tak okamžitě dojde k odeslání přenosového kódu. SIA přenosový kód: BA/BH [16] 24 hodinová tíseň Pokud je tato zóna narušena, tak okamžitě dojde k odeslání přenosového kódu. SIA přenosový kód: PA/PH [21] 24 hodinová tamper Pokud je tato zóna narušena, tak okamžitě dojde k odeslání přenosového kódu. SIA přenosový kód: TA/TH [23] Zóna aktivace spínačem (pouze zónový vstup 2) Pokud je tato zóna narušena, tak se T-Link zapne do hlídání. Pokud je zóna v klidu, tak se T- Link vypne z hlídání. Všechny zóny typu Okamžité podporují nucené zapnutí. SIA přenosový kód: CS/OS [98] Ústředna odpojená Pokud je tato zóna narušena, tak okamžitě dojde k odeslání přenosového kódu. SIA přenosový kód: ET/ER [99] 24 hodinová sledování sirénového výstupu (pouze zónový vstup 1) Vstup 1 lze použít pro monitorování sirénového výstupu ústředny. T-Link sám rozliší zda se jedná o požární poplach nebo napadení a podle toho odešle příslušný SIA přenosový kód (FA/FH pro požární poplach a BA/BH v případě napadení) T-Link nebude posílat zprávy, když siréna signalizuje zapnutí a vypnutí ústředny. POZNÁMKA: Sekce [062] až [065] umožňují detailnější nastavení rozpoznávání. Mód 1 sledování sirénového výstupu Relé Alternativní zapojení ústředen, které mají spínaný BELL+ 19

20 [048] Nastavení vstupu 1 Nastavte 0 pro zakončení vstupu jako NO, nastavte 1 pro zakončení vstupu NC. Implicitně: 00 [049] Nastavení vstupů 2 až 4 Nastavte 0 pro zakončení vstupů jako NO, nastavte 1 pro zakončení vstupů NC. Implicitně: 00 [050]-[061] SIA přenosové kódy vstupů Pokud je nastaveno 00, přenos událostí na PCO je vypnut. Ostatní funkce jako ovládání PGM výstupů a zobrazování stavu nejsou touto volnou ovlivněny. Pokud je nastaveno FF, tak se používají přednastavené přenosové kódy s číslem zónového vstupu, který událost vyvolal. Pokud je nastaveno číslo 01 až 99, tak se použijí přednastavené přenosové kódy, ale jako číslo zónového vstupu bude použito toto naprogramované číslo. Implicitně Implicitně FF Zónový vstup 1 FF Zónový vstup 7 FF Zónový vstup 2 FF Zónový vstup 8 FF Zónový vstup 3 FF Zónový vstup 9 FF Zónový vstup 4 FF Zónový vstup 10 FF Zónový vstup 5 FF Zónový vstup 11 FF Zónový vstup 6 FF Zónový vstup 12 [062] Požární poplach délka pulsu Tato volba udává minimální délku pulsu, kterým je signalizován požární poplach. Využívá se to v módu 1 sledování sirénového výstupu. Délka pulsu se udává v 100ms intervalech, programuje se hexadecimální číslice. Nižší čas nenastavujte, jinak by T-Link chybně reagoval na signalizaci zapnutí/vypnutí sirénou. Implicitně: 05 ( 5 * 100ms = 0,5s ) [063] Požární poplach délka klidového stavu Tato volba udává minimální čas jak dlouho musí být sirénový výstup v klidu. Tím se rozlišuje, zda se jedná o požární poplach nebo o napadení. Využívá se to v módu 1 sledování sirénového výstupu. Déĺka pulsu se udává v 100ms intervalech, programuje se hexadecimální číslice. Implicitně: 05 ( 5 * 100ms = 5s ) [064] Požární poplach / napadení délka klidového stavy před obnovou Tato volba udává minimální čas jak dlouho musí být sirénový výstup v klidu. Po uplynutí této doby T-Link pošle na PCO obnovu po požárním poplachu / napadení. Déĺka pulsu se udává v 100ms intervalech, programuje se hexadecimální číslice. Implicitně: 64 ( 64 hex * 100ms = 100 * 100ms = 10s) 20

21 [065] Požární poplach počet detekovaných pulsů Tato volba udává minimální počet pulsů (houknutí sirény), které musí T-Link detekovat, než bude generovat událost požární poplach. Implicitně: 03 [066] Doba čekání na potvrzení SIA zprávy Tato volba udává maximální dobu v sekundách po kterou bude T-Link čekat na přijetí potvrzení poslané zprávy přijímači. Implicitně: 02 [067] DVACS ID kód Implicitně: 00 [068] DVACS rozšíření Implicitně: 01 [069] TL300 Délka Kiss-off signálu Contact ID Některé typy ústředen požadují jinou délku kiss-off signálu než je implicitně nastaveno (800ms). Délka kiss-off signálu se udává v 100ms intervalech, programuje se hexadecimální číslo, max. délka může být 8,1s. Implicitně: 08 (08 = 800ms, 0A = 1000ms, 10=1600ms) POZNÁMKA: Délka kiss-off signálu větší než 1,5s nemusí být kompatibilní s některými ústřednami. Může to být ale požadováno ve speciálních aplikacích. [070] TL300 Výběr handshake Jako handshake lze nastavit buď 1400Hz signál nebo dual tón. Vložte 2D pro dual tón a 14 pro 1400Hz signál Implicitně: 2D [071] TL300 Výběr oznamovacího tónu Zadejte 2 číslice z následující tabulky Kód Země Kód Země 00 USA / Kanada 07 Německo 01 Nizozemí 08 Norsko 02 Británie 09 Švédsko 03 Jižní Korea 10 Švýcarsko 04 Taiwan 11 Austrálie 05 Itálie 12 Francie 06 Brazílie 13 Belgie Implicitně: 00 21

22 [804] Verze software [901] Aktuální IP adresa modulu TL250/TL300 (pouze pro čtení) V této sekci si na klávesnici můžete nechat zobrazit IP adresu modulu TL250/TL300. [999] Reset / Restart Zadejte 00, pokud si přejete, aby se modul nastavil na implicitní hodnoty Zadáním čísla 55 se provede restart modulu a dojde k použití všech naprogramovaných hodnot. 22

23 9. Přenosové kódy posílané modulem TL250/TL300 Následující přenosové kódy generuje a posílá modul T-Link na monitorovací stanici. Ústředna EZS připojena Ústředna EZS odpojena Porucha komunikace s přijímačem 1 Obnova komunikace s přijímačem 1 Porucha komunikace s přijímačem 2 Obnova komunikace s přijímačem 2 PC5108 Tamper modulu PC5108 Obnova po tamperu modulu PC5108 připojen PC5108 odpojen T-Link zapnut v hlídání T-Link vypnut z hlídání Zahájení vzdáleného programování Ukončení vzdáleného programování Zahájení lokálního programování Ukončení lokálního programování Chyba ve vnitřní komunikaci ET0001 ER0001 YC0001 YK0001 YC0002 YK0002 ES0000 EJ0000 ET0002 ER0002 CS0000 OS0000 RB0000 RS0000 LB0000 LS0000 YC

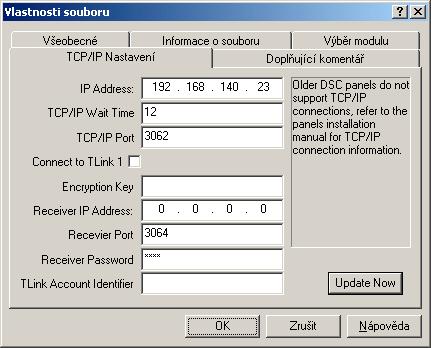

24 10. DLS 2002 / DLS 2002 SA Tato sekce se pokusí vysvětlit postup při zprovoznění připojení k ústředně pomocí programu DLS 2002 a modulu TL250. Podporované ústředny jsou: PC 5020 v3.2, PC 4020 v3.3, PC 1616, PC 1832, PC 1864 Připojte modul TL250 k ústředně ( napájení a propojení přes PC-Link) Povolte na ústředně modul TLink TL250 (postup byl popsán dříve) Nastavte v modulu TL250 správně síť sekce [001], [002], [008] Proveďte na routeru přesměrování portu 3062 pro DLS 2002 a 3063 pro DLS 2002 SA na TL250 Restartujte modul TL250 sekce [999][55] a vyčkejte asi 15s Spusťte program DLS 2002 a vytvořte nový soubor ústředny Klikněte pravým tlačítkem myši na jméno souboru ústředny a z nabídky vyberte Vlastnosti. Pokud je nainstalován driver pro TLink II (Umožňuje navíc šifrovanou komunikaci), tak se zobrazí následující okno, kde je zapotřebí provést nastavení a pak stiskněte OK: IP Address = IP adresa modulu TL250 Encryption Key = Heslo pro šifrování (nastavuje se pouze pokud je nastavené v modulu TL250) POZNÁMKA: IP adresu stačí nastavit pouze na této záložce není nutné použít nastavení v menu Konfigurace modemu. 24

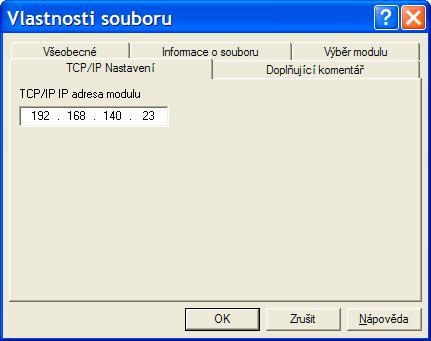

25 Pokud není nainstalován driver pro TLink II, tak se zobrazí následující okno: Zadejte IP adresu modulu TL250 POZNÁMKA: Při použití modulu T-Link (starší verze bez šifrování) se pro komunikaci musel použít buď Reporter IP nebo IP-Link. Ve vlastnostech souboru ústředny se programuje skutečná IP adresa modulu T-Link. V menu Konfigurace modemu se pak nastavuje IP adresa PC, kde je spuštěný pomocný SW (Reporter IP nebo IP-Link). POZNÁMKA: Při použití modulu T-Link TL250 nastavte ve vlastnostech souboru ústředny a v menu Konfigurace modemu stejnou IP adresu Otevřete soubor ústředny Vyberte menu Nástroje Konfigurace modemu, zobrazí se nové okno. Pokud se v záložce Všeobecné nenachází záznam TCP IP Connection, tak stiskněte na tlačítko Přidat a vyberte ho. 25

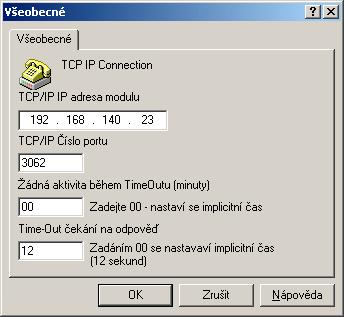

26 Vyberte záložku Odchozí a nastavte komunikaci přes TCP IP. Klikněte na Vlastnosti a zobrazí se Vám nové okno. Zde opět vložte IP adresu modulu TL250 a nastavte správný port. Spojení s ústřednou se dále provádí stejným postupem, jako když je ústředna připojená přes modem. 26

27 Tipy a triky Na LCD klávesnici svítí porucha a v sekci [*][2] je porucha Gen Sys Trbl Zkontrolujte blikání LED diody STAT. Pokud bude blikat 1x, tak překontrolujte zda je připojen síťový kabel ( LAN ) do T-Linku Kompatibilita T-Linku s ústřednami Modul T-Link je kompatibilní s ústřednami, které mají délku DTMF tónu a mezery větší než 40ms. Programování T-Linku pomocí externí LCD klávesnice Vstup do instalačního režimu je možný pouze 30s po připojení napájení k modulu. Tento stav je signalizován rozsvícením zelené LED diody. Instalační režim T-Link automaticky opustí po 2 min. 27
