1 Provozní návod Kulové kohouty 26d

2 Obsah 0 Úvod 1 Použití 2 Bezpečnostní zásady 2.1 Všeobecné bezpečnostní zásady 2.2 Bezpečnostní zásady pro provozovatele 2.3 Případná rizika 2.4 Označení kulových ventilů 3 Přeprava a skladování 4 Instalace 4.1 Všeobecně 4.2 Návod na instalaci 5 Kontrola tlaku v potrubí 6 Standardní provoz a údržba 7 Poruchy 8 Další informace

3 0 Úvod Tento návod je určen pro pomoc při instalaci, provozu a údržbě kulových ventilů typu 22a, 26a, 26d, 26k a řady 26-ECO. Tento návod je určen jen pro kulové ventily samotné. Informace vztahující se k namontovanému pohonu naleznete v dokumentu k tomu určenému. Poznámka a upozornění musí být nezbytně dodržována. V opačném případě toto může vést ke zraněním nebo poškození zařízení a nebude možné na výrobci uplatňovat záruky. V případě jakýchkoli dotazů kontaktujte výrobce. V kapitole 8 naleznete kontakt na výrobce. 1 Použití Po nainstalování armatury do provozního potrubí a propojení pohonu s řídícím systémem, jsou tyto kulové ventily určeny pro uzavírání a nebo regulaci média v rozsahu použitelných tlaků a teplot. Přípustné tlaky a teploty pro tyto kulové ventily jsou specifikovány v příslušných katalogových listech. Kulové ventily je zakázáno provozovat za provozních podmínek, jež nejsou v souladu se specifikovanými přípustnými provozními podmínkami v jednotlivých příslušných katalogových listech. Nedodržení těchto zásad může vést ke zranění osob a nebo poškození zařízení instalovaných na potrubí. Vysvětlení k prohlášení o shodě dle předpisu 94/9/EC: Poznámka Armatury Pfeiffer nevykazují, dle testů pro rizika vznícení (DIN EN :2002), jakýkoli zdroj rizika vznícení (jiskření). Z tohoto důvodu se na ně nevztahuje předpis 94/9/EC. V případě použití kulových ventilů jako škrtícího orgánu je třeba se řídit předpisem <DB20a-kd_EN>. Těleso kulových ventilů může obsahovat malé zbytkové množství média v otevřené a nebo zavřené poloze: V případě, že jsou kulové ventily instalovány v prostředí, kde může dojít k zahřátí média díky zvýšené okolní teplotě, je doporučeno používat kulové ventily se speciálním pojistným vrtáním, jež zabrání nepřípustnému zvyšování tlaku. Dodržení zásad uvedených v kapitole 2 je nezbytné pro platnost zásad uvedených v kapitole Použití.

4 2 Bezpečnostní zásady 2.1 Všeobecné bezpečnostní zásady Pro kulové ventily platí stejná bezpečností omezení jako pro potrubí, v kterém jsou namontovány. Níže uvedené bezpečnostní zásady se zaměřují na omezení, jež je třeba dodržovat při použití kulových ventilů samotných. Další bezpečnostní zásady jsou uvedeny v dokumentu týkajícího se pohonů kulových ventilů. 2.2 Bezpečnostní zásady pro provozovatele Při použití kulových ventilů je třeba dodržovat následující zásady: Armatury je povoleno užívat pouze pro účely uvedené v kapitole 1. Vyvarujte se nevhodnému použití kulových ventilů. Je velice důležité, aby smáčené části armatur byli vhodné pro použité médium, stejně jako pro dosahované teploty a tlaky. Nedodržení těchto bezpečnostních zásad může mít za následek zranění osob a nebo poškození zařízení instalovaných v potrubí. Výrobce nenese v tomto případě jakoukoli odpovědnost. Ujistěte se, že potrubí a regulační zařízení jsou správně nainstalována a podrobována pravidelným kontrolám. Síla stěny tělesa musí být navržena tak, aby byla schopna přenášet přídavnou sílu F Z (F Z = Pí/4 x DN 2 x PS), což platí při správně navrženém potrubí. Armatura musí být řádně napojena na potrubí a řídící člen. Ujistěte se, že v místě instalace nejsou překračovány obvyklé průtočné rychlosti. Obzvláště stavy jako kmitání, vodní rázy, kavitace a výskyt pevných částic v médiu je třeba předem konzultovat s výrobcem. Kulové ventily instalované a provozované na teplotách vyšších než +50 C a nižších než -20 C musí být společně s potrubním napojením chráněny proti přímému dotyku osob. Funkce pohonu instalovaného na kulovém ventilu musí být řádně navrženy, obzvláště uzavírací funkce pohonu.

5 Provoz a opravy mohou být prováděny pouze osobami proškolenými pro obsluhu tlakových prvků. 2.3 Případná rizika Před demontáží kulového ventilu je nezbytné vypustit celé napojené potrubí, aby nedošlo k nekontrolovanému úniku provozního média. Jestliže je nezbytná demontáž kulového ventilu z napojeného potrubí, je třeba zamezit úniku provozního média. Zvláště v případech, kdy může být použité médium zdraví škodlivé nebo nebezpečné, je třeba před demontáží celé potrubí vysušit. Obzvlášť pečlivě dbejte na zbytková množství media v potrubí a v kapsách uvnitř ventilu. Kulové ventily určené pro montáž do slepých potrubí: Pro standardní provoz, zvláště při použití na plynech nebo horkých a nebezpečných médiích, je vhodné na volný konec armatury namontovat slepou přírubu a nebo řádně zajistit armatury proti neoprávněné manipulaci cizími osobami. Povolovat a odstraňovat jakákoli šroubová spojení na tělese kulových ventilů je povoleno pouze po vyjmutí celé armatury z instalovaného potrubí. Při opětovné montáži je nezbytné dotáhnout všechny šroubové spoje momentem dle instrukcí pro opravy: <EB22a_EN, EB26a_EN, EB26b_EN, EB26d_EN nebo EB26k_EN>. Jestliže je klapka namontována na slepém potrubí a je za provozu otevřena, je třeba se ujistit, že vytékající médium nemůže způsobit poškození zařízení. 2.4 Označení kulových ventilů Štítkové označení kulových ventilů obsahuje tyto údaje: Název Štítek Popis Výrobce Pfeiffer Adresa v kapitole 8 Typ armatury BR (a číslo) Např. BR 26d= řada 26d, viz katalog Pfeiffer Materiál tělesa Např Označení materiálu dle DIN EN Světlost DN (a číslo) Hodnota v mm, např. DN200 Tlaková třída PN (a číslo) Hodnota v bar při teplotě 20 C Přípustná teplota TS (a číslo) Hodnota v C = max. provozní teplota Přípustný tlak PS (a číslo) Hodnota v bar Seriové číslo Např /001/ /001 /001 číslo ventilu v čísle zakázce číslo v zakázce zakázka rok výroby (např. 203 = 2003)

6 Rok výroby Např Na žádost může být vyznačen rok výroby na ventilu Prohlášení o shodě CE Prohlášení o shodě Identifikační číslo 0035 Identifikace tělesa dle TÜV (dle norem EU) Směr proudění -> Pozn: viz. kapitola 4.2 Štítkové označení na armatuře je třeba chránit a neodstraňovat, aby byla armatura řádně identifikovatelná. 3 Přeprava a skladování Kulové ventily musí být řádně a s péčí používány, dopravovány a skladovány: Kulové ventily je třeba skladovat s ochrannými kryty na obou připojovacích stranách armatury. Armatury, jež váží více než 10kg, je nutné skladovat a přepravovat na paletách v poloze instalace. Armatury skladujte před instalací v uzavřených prostorech. Chraňte je před jakýmikoliv vlivy poškození jako jsou nečistoty a vlhkost. Zajistěte, aby nedošlo k poškození čelních připojovacích ploch armatur. Armatury neskladujete na sobě. Kulové ventily jsou standardně dodávány v otevřené poloze. Nemanipulujte s pohonem a kulové ventily přepravujte a skladujte tak, jak byly dodány. 4 Instalace 4.1 Všeobecně Pro napojování kulových ventilů platí stejné zásady jako pro instalaci napojovaného potrubí a jednotlivých jeho komponent. Následující instrukce rozšiřují požadavky na instalaci pro kulové ventily: Poznámka Připojovací příruby musí být před montáží řádně očištěny. V případě požadavku na speciální typy přírub kontaktujte výrobce. Poznámka Pohon kulových ventilů je navržen na provozní parametry uvedené v objednávce. Neměňte bezpečnostní funkce armatury bez předchozí konzultace s výrobcem. Jestliže je montován pohon armatury dodatečně, je nezbytné, aby moment, směr otáčení, provozní úhel otevření stejně jako bezpečnostní funkce byli v souladu s instalovanou armaturou. Nedodržení této zásady může vést ke zranění osob a nebo k poškození instalovaných zařízení.

7 Pro kulové ventily s elektrickým pohonem: Ujistěte se, že elektrický pohon je v koncové poloze vypnut pomocí koncového spínače. V případě, že je pohon vybaven momentovým spínačem je možno tento signál použít jako dodatečný havarijní signál. Jakékoli závady je nezbytné co nejrychleji odstranit. Viz. kapitola 7. Následující upozornění se týkají pohonů kulových ventilů: Pohony nejsou navrhovány pro nadměrná zatížení. Pohony nezatěžujte žádnými nadměrnými hmotnostmi (osoby, předměty). Může tím dojít k poškození pohonů a armatur. Pohony, jež váží více než armatury: U těchto pohonů je třeba zajistit pomocnou podpěrnou konstrukci, aby nedošlo k poškození armatur. 4.2 Návod na instalaci Kulové ventily přepravujte v originálním balení a ochranné prvky armatury odstraňte až těsně před instalací. Před instalací zkontrolujte ventil i pohon, zda nevykazují známky poškození. V případě zjištění jakéhokoli poškození je zakázáno armaturu instalovat. Kulový ventil instalujte pouze tehdy, když tlaková třída, typ připojení a rozměry odpovídají provozním parametrům. Zkontrolujte štítkové označení armatury. Neinstalujte kulový ventil, jestliže provozní tlak/teplota překračuje povolené přípustné hodnoty. Tyto jsou vyznačeny na štítkovém označení armatury, viz. kapitola 2.4. Výraz přípustných hodnot je vysvětlen v kapitole 1. Nedodržení těchto zásad může vést ke zranění osob a nebo poškození zařízení. Způsob připojení pohonu kulového ventilu a jeho rozměry musí být shodné s použitým pohonem. Zkontrolujte označení a typ pohonu. Zkontrolujte, že typ a rozměry příruby instalované armatury, jsou shodné s připojovacími přírubami. Před instalací armatury je třeba očistit dosedací plochy přírub a řádně propláchnou potrubí, aby nemohlo dojít k poškození těsnění dosedacích ploch. Kulový ventil může být instalován v jakékoli poloze. Nicméně, pohon kulového ventilu by neměl být v poloze přímo pod tělesem armatury.

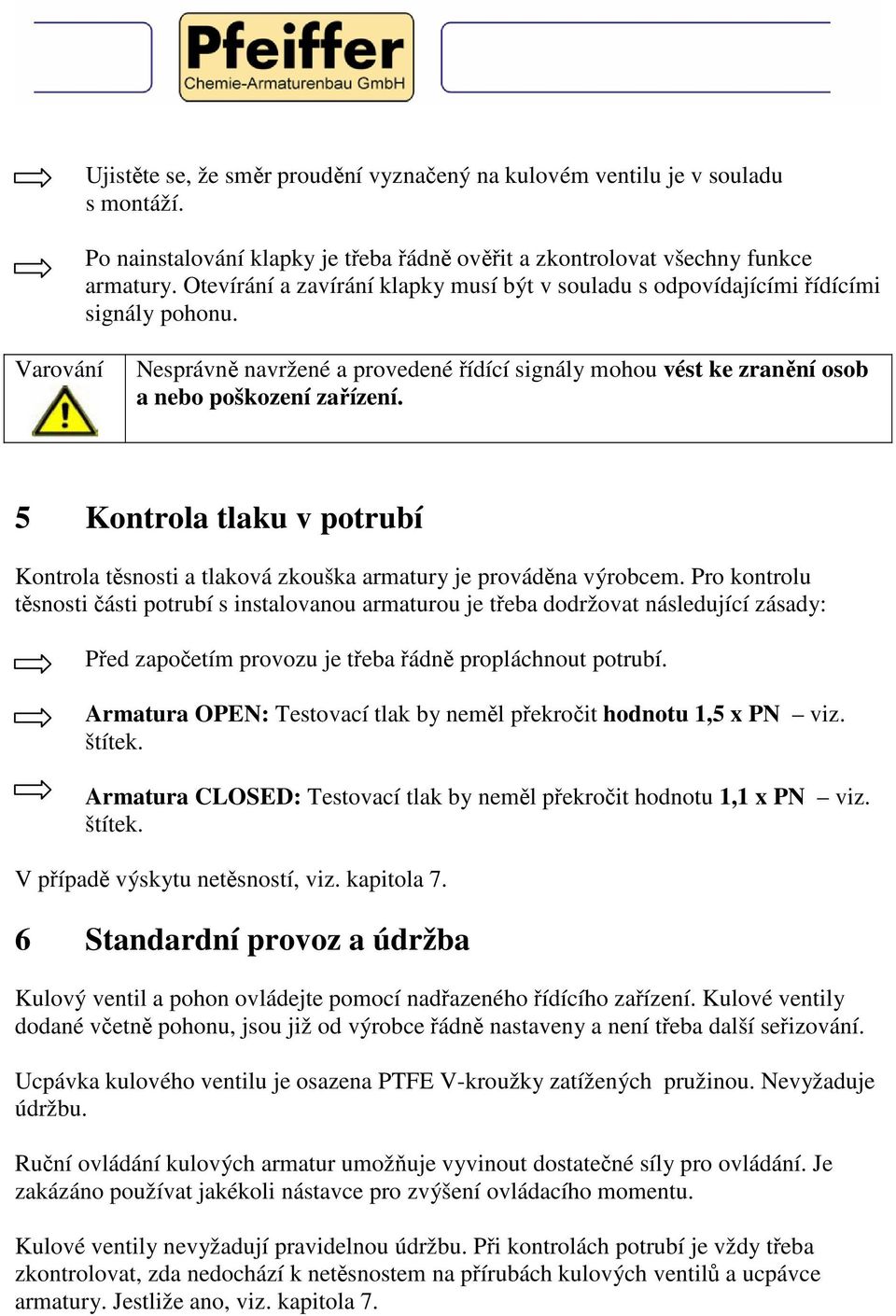

8 Ujistěte se, že směr proudění vyznačený na kulovém ventilu je v souladu s montáží. Po nainstalování klapky je třeba řádně ověřit a zkontrolovat všechny funkce armatury. Otevírání a zavírání klapky musí být v souladu s odpovídajícími řídícími signály pohonu. Nesprávně navržené a provedené řídící signály mohou vést ke zranění osob a nebo poškození zařízení. 5 Kontrola tlaku v potrubí Kontrola těsnosti a tlaková zkouška armatury je prováděna výrobcem. Pro kontrolu těsnosti části potrubí s instalovanou armaturou je třeba dodržovat následující zásady: Před započetím provozu je třeba řádně propláchnout potrubí. Armatura OPEN: Testovací tlak by neměl překročit hodnotu 1,5 x PN viz. štítek. Armatura CLOSED: Testovací tlak by neměl překročit hodnotu 1,1 x PN viz. štítek. V případě výskytu netěsností, viz. kapitola 7. 6 Standardní provoz a údržba Kulový ventil a pohon ovládejte pomocí nadřazeného řídícího zařízení. Kulové ventily dodané včetně pohonu, jsou již od výrobce řádně nastaveny a není třeba další seřizování. Ucpávka kulového ventilu je osazena PTFE V-kroužky zatížených pružinou. Nevyžaduje údržbu. Ruční ovládání kulových armatur umožňuje vyvinout dostatečné síly pro ovládání. Je zakázáno používat jakékoli nástavce pro zvýšení ovládacího momentu. Kulové ventily nevyžadují pravidelnou údržbu. Při kontrolách potrubí je vždy třeba zkontrolovat, zda nedochází k netěsnostem na přírubách kulových ventilů a ucpávce armatury. Jestliže ano, viz. kapitola 7.

9 7 Poruchy V případě demontáže armatury z provozu s nebezpečnými médii, je třeba před odvozem provést řádnou dekontaminaci armatury. Typ poruchy Opatření Poznámka Netěsnost přírub Netěsnost mezi částmi tělesa Netěsnost ucpávky hřídele Netěsnost klapky při zavřené poloze Dotáhněte přírubové šrouby. Netěsnost i po dotažení: Odmontujte ventil a vyjměte ho (řiďte se při tom instrukcemi v kapitole 2.3) Dotáhněte přírubové šrouby momentovým klíčem, viz. Pfeiffer návod na opravy <EB26d_EN>. Netěsnost i po dotažení: Odmontujte ventil a vyjměte ho (řiďte se při tom instrukcemi v kapitole 2.3) Vyměňte těsnění. Ohledně náhradních dílů kontaktujte výrobce Pfeiffer. Odmontujte ventil, rozeberte ho a vyměňte ucpávku. Kontaktujte výrobce ohledně náhradních dílů. Vymontujte kulový ventil a zkontrolujte ho. Pozn.1: Při objednání náhradních dílů uvádějte všechny údaje ze štítku klapky. Používejte jen originální díly Pfeiffer. Pozn.2: Jestliže bude při demontáži klapky zjištěno, že vnitřní části nejsou schopny odolat médiu, objednejte náhradní díly z odpovídajícího materiálu. Špatná funkce Jestliže je ventil poškozen: Musí být opraven, ohledně náhradních dílů kontaktujte výrobce Pfeiffer. Zkontrolujte pohon a řídící signály. Jestliže je pohon a řídící systém pořádku: Demontujte ventil a zkontrolujte ho. Demontáž pneumatického pohonu s pružinami z ventilu Jestliže je ventil poškozen: Ventil musí být opraven. Kontaktujte výrobce. Pozor! Nebezpečí úrazu Před demontáží pohonu je třeba odpojit napájecí vzduch.

10 8 Další informace V případě jakýchkoli dotazů kontaktujte výrobce:
