1 GEOPRO.cz Objednatel: Zhotovitel: Název akce: Ing. Tomáš Pánek, Zahradní 1420, Nová Paka GEOPRO.cz RNDr. Radek Procházka, Lesní 1079, 25229, Dobřichovice PLÁNOVANÁ STUDNA NA POZEMKU PARCELNÍ ČÍSLO 622/2, K. Ú. VALDOV, OKRES JIČÍN Část: PROJEKT VRTANÉ STUDNY A VODOVODNÍHO POTRUBÍ NA POZEMKU PARC. Č. 622/2, K. Ú. VALDOV (Projektová dokumentace k žádosti o stavební povolení vodního díla zpracovaná podle vyhlášky č.499/2006 Sb ve znění vyhlášky č. 62/2013. Dokumentace je členěna na části A až E dle přílohy k vyhlášce. Rozsah jednotlivých částí je v souladu s vyhláškou přizpůsoben druhu a významu stavby.) Vypracoval: Bc. Miloš Klapka Kontroloval: Ing. Pavel Král, ČKAIT č Stupeň: Podklady pro stavební řízení a povolení k nakládání s vodami Datum: 12/2016 Číslo pare: 1 GEOPRO.cz RNDr. Radek Procházka, Ph.D. tel.: Lesní 1079, Dobřichovice prochazka@geopro.cz

2 GEOPRO.cz ROZDĚLOVNÍK : objednatel: výtisk číslo 1 až 3, kopie v elektronické formě zpracovatel: archivace v elektronické formě OBSAH: A. Průvodní zpráva B. Souhrnná technická zpráva C. Situační výkres D. Dokumentace objektů a technických a technologických zařízení E. Dokladová část SEZNAM PŘÍLOH: - situace širších vztahů 1: kopie katastrální mapy s vyznačením dotčených pozemků, měř. 1: situace studny na pozemku 1: řez studnou 1: 25 GEOPRO.cz RNDr. Radek Procházka, Ph.D. tel.: Lesní 1079, Dobřichovice prochazka@geopro.cz

3 A. PRŮVODNÍ ZPRÁVA 1) Identifikační údaje: Název akce Plánovaná studna na pozemku parc. č. 622/2, k. ú. Valdov, okres Jičín Část Projekt vrtané studny a vodovodního potrubí na pozemku parc. č. 622/2, k. ú. Valdov Číslo akce (naše zn.) Zadavatel/objednatel Ing. Tomáš Pánek Zahradní Nová Paka IČ: Investor: Monika Bláhová, Pplk. M. Semíka 1536, Nová Paka Zpracovatel dokumentace: GEOPRO.cz RNDr. Radek Procházka, Ph.D. Lesní Dobřichovice IČO: prochazka@geopro.cz tel.: Vypracoval: Bc. Miloš Klapka Odpovědný projektant: Ing. Pavel Král, autorizovaný inženýr pro vodohospodářské stavby, ČKAIT č Charakteristika a účel stavby: Studna a vodovodní potrubí na pozemku parc. č. 622/2, k. ú. Valdov, jako vodní zdroj k zabezpečení pitné vody pro individuální zásobování plánované stavby rodinného domu a užitkové vody pro závlahu. Datum 12/2016 GEOPRO.cz strana 3

4 2) Údaje o stavebním pozemku, dosavadním využití a zastavěnosti Dotčený pozemek je parc. č. 622/2, k. ú. Valdov, okres Jičín. 3) Provedené průzkumy a napojení na technickou a dopravní infrastrukturu Byl vypracován hydrogeologický posudek studny s návrhem provozních parametrů, viz hydrogeologická část dokumentace. Komunikační napojení není v projektu řešeno. 4) Informace o dodržení obecných požadavků na výstavbu Při zpracování projektové dokumentace byly respektovány platné normy a ostatní předpisy pro výstavbu. 5) Soulad s územně plánovací dokumentací Stavba není v rozporu s příslušnou územně plánovací dokumentací. 6) Statistické údaje Stavby nebytové: 1 studna vrtaná, hloubka 40 m GEOPRO.cz strana 4

5 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA 1) Urbanistické, architektonické a stavebně-technické řešení Technické řešení s popisem staveb: Předmětem projektové dokumentace je technické řešení vrtané studny a vodovodního potrubí na pozemku parc. č. 622/2, k. ú. Valdov, okres Jičín, jako zdroje k zabezpečení pitné vody pro individuální zásobování plánované novostavby rodinného domu a užitkové vody pro závlahu. Zhodnocení staveniště: Pozemek je vhodný pro realizaci stavby bez dalších úprav. Vliv stavby na životní prostředí: Pro tento typ stavby není požadována speciální dokumentace podle zákona 100/2001 Sb. o posouzení vlivu na životní prostředí. Podle zpracovaného hydrogeologického posudku nebude mít stavba negativní vliv na režim proudění a kvalitu podzemních vod v širším okolí. Další možné vlivy na životní prostředí v důsledku provádění stavby nejsou známy. Stavba nebude produkovat žádné odpady s výjimkou inertního materiálu, kterým je odvrtaná (rozdrcená) hornina a zemina z výkopů pro šachtici a vodovodní potrubí. Tento materiál může být použit na místě k vyrovnání terénu bezprostředně po dokončení stavby. 2) Mechanická odolnost a stabilita Veškeré konstrukce jsou navrženy v souladu s platnými normami a předpisy výrobců a dodavatelů stavebních konstrukcí. 3) Požární bezpečnost Vzhledem k charakteru stavby a použitému materiálu se nepředpokládá žádné požární nebezpečí. 4) Hygiena, ochrana zdraví a životního prostředí Stavba nebude mít na životní prostředí žádný významný nepříznivý vliv, viz hydrogeologická část. GEOPRO.cz strana 5

6 5) Bezpečnost při užívání Při zpracování projektové dokumentace byly respektovány platné normy a předpisy pro výstavbu. 6) Ochrana proti hluku Stavba nebude produkovat hluk. 7) Úspora energie a ochrana tepla Netýká se projektované stavby. 8) Přístup a užívání osobami s omezenou schopností pohybu a orientace Netýká se projektované stavby. 9) Ochrana před škodlivými vlivy vnějšího prostředí Při událostech přívalových dešťů, nebo jarním tání, je stavba chráněna před zátokem povrchové vody a sedimentů jílovým těsněním a vyvýšením ochranné šachty 0,5 m nad okolní terén. Stavba se nachází mimo záplavové území. Navrhované umístění studny je z hlediska odstupové vzdálenosti od okolních zdrojů možného znečištění (žumpy jímky na odpadní vody, malé čistírny, kanalizační přípojky) v souladu s Vyhláškou č. 501/2006 Sb., o obecných požadavcích na využívání území. 24a vyhlášky stanovuje nejmenší vzdálenost studní od zdrojů možného znečištění pro málo prostupné prostředí na 12 m. Stávající jímací objekty podzemních vod v okolí a zdroje možného znečištění jsou vyznačeny na katastrální mapě v hydrogeologické části dokumentace. Charakter stavby nevyžaduje protiradonové řešení apod. 10) Inženýrské stavby Projektová dokumentace řeší kromě vlastního jímacího objektu studny i vodovodní potrubí ze studny do plánovaného rodinného domu, ve kterém bude umístěna expanzní tlaková nádoba a hlavní uzávěr vody. GEOPRO.cz strana 6

7 11) Výrobní a nevýrobní technologická zařízení Není projektem řešeno. 12) Zásady organizace výstavby Rozsah staveniště se omezí na vlastní místo vrtání studny, osazení šachtice a výkop pro vodovodní potrubí k plánovanému rodinnému domu. Staveniště bude oploceno a pro potřeby stavby nebudou zřizovány žádné zdroje vody, přípojky elektřiny, odvodnění staveniště apod. Při stavbě nebudou zřizovány žádné trvalé deponie materiálu. Odvrtaný materiál z hloubení studny bude použit pro terénní úpravy na místě. Zemina z výkopu pro ochrannou šachtici a vodovodní potrubí bude použita ke zpětnému zásypu výkopu a zbytek na terénní úpravy v místě stavby. Terénní úpravy se omezí na spádování terénu kolem šachty na zhlaví studny. POV a BOZP: Komunikační napojení staveniště bude ze stávající místní komunikace. Stavbou nebudou dotčeny žádné veřejné nadzemní ani podzemní sítě. Staveniště bude nepřístupné nepovolaným osobám. Staveniště bude zřízeno pouze na pozemku investora, viz část A. Bezpečnost pracovníků při realizaci stavby zajistí dodavatel prací vlastními předpisy a školeními za dodržení všech norem a předpisů týkajících se bezpečnosti práce. Při strojním provádění výkopů je nutno dodržet předepsané ochranné vzdálenosti od podzemních a nadzemních vedení. Výkopy v místě křížení podzemních vedení je nutno provádět ručně. GEOPRO.cz strana 7

8 C. SITUAČNÍ VÝKRES Situace širších vztahů stavby: situace lokality na základní vodohospodářské mapě 1: a katastrální mapě 1: v přílohách. Koordinační situace stavby: Situace 1: 250 je součástí v přílohách tohoto projektu, stavba nebyla geodeticky zaměřena, bylo vyznačeno její umístění vzhledem ke hranicím pozemku. D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ 1) Technická zpráva Předmětem projektové dokumentace je technické řešení vrtané studny jako zdroje k zabezpečení pitné vody pro individuální zásobování plánované novostavby rodinného domu a užitkové vody pro závlahu pozemku. Studna a vodovodní potrubí jsou plánovány na pozemku parc. č. 622/2, k. ú. Valdov, okres Jičín. Navrhovaná stavba se skládá z následujících stavebních objektů: - Jímací vrt - Ochranná šachtice - Vodovodní potrubí - Terénní úpravy Jímací vrt o vrtném průměru 254 mm do hloubky 40 m vystrojený PVC zárubnicí ø 160 mm. Detailní technické parametry vrtu, např. výztuž a výstroj, plné a perforované úseky zárubnice, těsnění a obsyp vrtu jsou popsány v hydrogeologické části dokumentace. (Těsnění a obsyp: bude provedeno zajílování vrtu granulovaným jílem, např. Wetronit 100/10, kolem PE zárubnice do hloubky 6,5 m pod terénem. Zajílovaná svrchní část vrtu bude oddělena pískovým zásypem - pískový můstek 6,5 m až 8,0 m pod terénem - od štěrkového obsypu vodárenským kačírkem 4/8 mm ve spodní části vrtu, k zamezení zatékání jílování do štěrkového obsypu vrtu - viz výkres v příloze). GEOPRO.cz strana 8

9 Šachtice na zhlaví vrtu bude zhotovena ze 3 standardních betonových skruží o průměru 1000 mm (vnitřní průměr), síle stěny 90 mm a výšce 500 mm osazených na sebe a vytažených 0,5 m nad okolní terén. Šachtice bude osazena na betonovou podkladní desku tloušťky 150 mm. Skruže budou zevně obsypány hutněnou jílovitou zeminou z důvodu zamezení vtékání povrchové vody do šachty. Plná zárubnice vrtu bude vytažena cca 200 mm nad dno šachtice. Prostupka (okolo zárubnice) betonovou deskou - dnem šachtice bude z krátké ocelové trubky tak, aby se zabránilo přenášení váhy šachtice na zárubnici vrtu. Prostup dnem šachtice (štěrbina mezi zárubnicí vrtu a ocelovou postupkou v betonové desce) bude zabezpečen proti pronikání vlhkosti. Vstupní otvor šachtice bude opatřen dvoudílnou betonovou zákrytovou deskou. Vodovodní potrubí bude vedeno v nezámrzné hloubce tj. 90 cm až 120 cm pod konečnou úrovní terénu. V této hloubce bude potrubí prostupem zavedeno do šachty. Pro potrubí je navržena plastová hadice HDPE (high-density polyetylen) o rozměrech 40 x 3,7 mm (vnější průměr x síla stěny) uložená v pískovém loži. V šachtici je na potrubí navrženo osadit uzavírací šoupátko a rozebíratelný spoj pro možnou revizi ponorného čerpadla umístěného na konci potrubí. Expanzní tlaková nádoba a hlavní uzávěr vody budou umístěny v plánovaném rodinnému domu. Výkop pro vodovodní potrubí bude prováděn jako pažená rýha případně s příložným pažením. Terénní úpravy se omezí na zarovnání terénu okolo studny a v trase vodovodního potrubí. Ponorné čerpadlo bude spuštěno do studny tak, aby sání čerpadla bylo umístěno v hloubce 32,0 m pod terénem. Čerpadlo je navrženo např. typu Grunfos SQ 2-70, s automatickou regulací otáček na konstantní tlak, lze však libovolně zaměnit s jiným výrobkem při dodržení daných parametrů. V šachtě je na potrubí navrženo osadit ruční uzavírací šoupátko a rozebíratelný spoj pro případnou revizi čerpadla. (Provoz čerpadla může být regulován umístěním horní spínací a spodní vypínací elektrody přímo do vrtu, alternativně je možné použít například tlakovou spínací jednotku press-control s automatickou ochranou proti čerpání na sucho.) Veškerá elektroinstalace musí být provedena oprávněnou osobou a není součástí této dokumentace. GEOPRO.cz strana 9

10 Výpočet čerpacího systému: p tap = požadovaný tlak *bar+ ve vodovodní soustavě H geo = výškový rozdíl *m+ mezi nejnižší hladinou vody ve studni a nejvýše položeným odběrným místem H f = ztráta dopravní výšky v potrubí *m+ (Je určena součinem celkové délky potrubí *m+ a tabelovaného koeficientu. K celkové délce potrubí se připočítává 1,1 m navíc na každé 90 koleno a šoupátko 4,0 m za zpětnou klapku. Pro dané potrubí HDPE 40 mm a průtok 0,5 l/s má koeficient hodnotu 0,019 m / 1 m potrubí) H[m] = 10,2 * p tap + H geo + H f H[m] = 10,2 * ,019 * (36,0 + 8 * 1,1 + 1 * 4,0) = 30, ,93 = 67,5 m Potřebná výtlačná výška pro čerpadlo = 68,0 m 2) Výkresová část (výkresy přiloženy za textem zprávy) - situace širších vztahů 1: kopie katastrální mapy s vyznačením dotčených pozemků, měř. 1: situace studny na pozemku 1: řez studnou 1: 25 3) Požárně bezpečnostní řešení Vzhledem k charakteru stavby a použitému materiálu se nepředpokládá žádné požární nebezpečí. GEOPRO.cz strana 10

11 E. DOKLADOVÁ ČÁST 1) Stanoviska, posudky a výsledky jednání: Byl vypracován hydrogeologický posudek plánované studny s návrhem provozních parametrů, viz hydrogeologická část dodaná s touto projektovou dokumentací. Studnu bude možné využívat pouze způsobem popsaným v hydrogeologickém posudku. V Praze, prosinec 2016 Vypracoval: Bc. Miloš Klapka Kontroloval: Ing. Pavel Král GEOPRO.cz strana 11

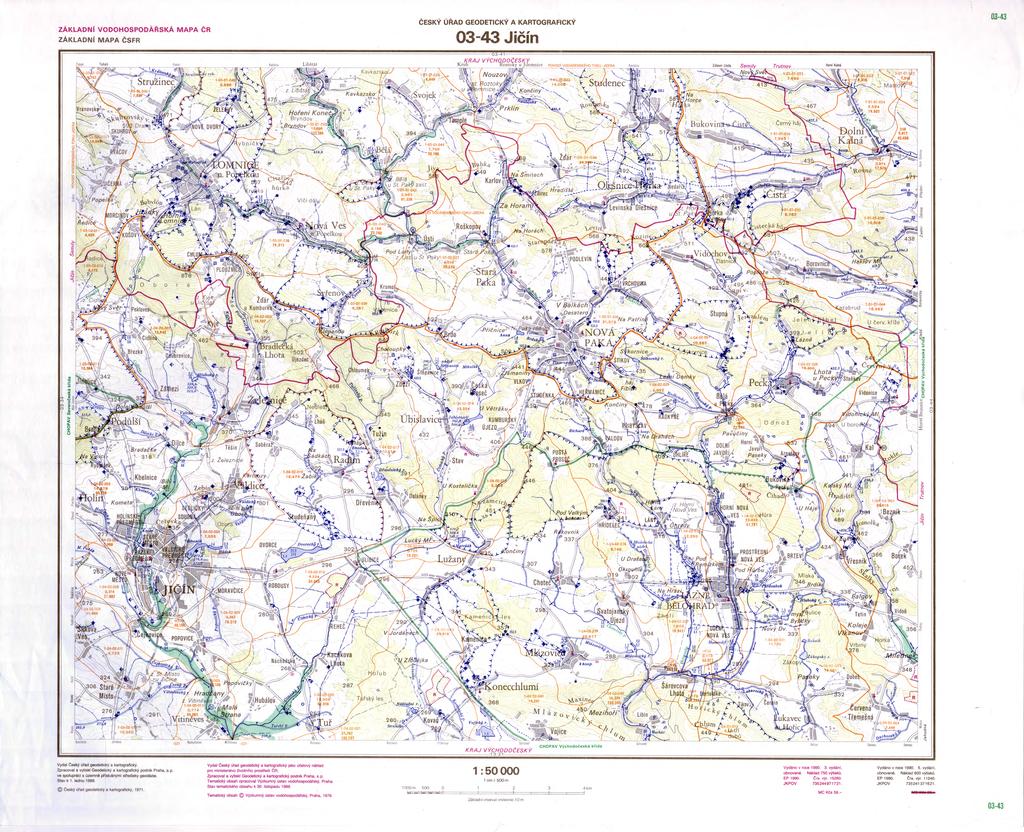

12 ZÁKLADNÍ VODOHOSPODÁŘSKÁ ČR LIST JIČÍN 1: Zdroj: HEIS VÚV TGM ZÁJMOVÉ ÚZEMÍ S

13 Kopie katastrální mapy s vyznačením dotčených pozemků Hranice pozemků ve vlastnictví investora 1:1000S

14 4,00 m 13,10 m 34,30 m 20,30 m N Legenda: Navrhovaná vrtaná studna Vodovodní potrubí Plánovaný RD Hranice pozemků investora dle KN

15 1000 šoupátko, rozebiratelný spoj 900 napojení k objektu RD Legenda: 1 - Betonové skruže TBS 1000/500/90, 3ks 2 - Dvoudílná betonová zákrytová deska 3 - Zához jilovitou zeminou 4 - Průchodka zabraňující přenášení váhy šachty na zárubnici 5 - Podkladní betonová deska, tl. 150 mm 6 - Nosná objímka na potrubí, kabeláž a lano k čerpadlu 7 - Jílové těsnění okolo zárubnice (granulovaný jíl) od šachtice do 6,5 m pod terénem 8 - Pískový můstek (přechod) v intervalu 8,0 m až 6,5 m pod terénem 9 - Obsyp kačírkem 4/8 mm 10 - Ponorné čerpadlo - sání umístit do úseku plné zárubnice dle hydrogeologické části 32,0 m pod terénem 11 - Zpětný ventil 12 - Vodovodní potrubí do objektu HDPE 40 mm x 3,7 mm 13 - Krabicová rozvodka 14 - Ovládací kabel čerpadla 15 - Zárubnice (výstroj vrtu) PVC, průměr 160 mm 16 - Povrch terénu Zpětný zásyp vykopanou zeminou Pískový zásyp Vodovodní potrubí Pískový podsyp VZOROVÝ PŘÍČNÝ ŘEZ VÝKOPEM PRO VODOVODNÍ POTRUBÍ M 1: výtlačné potrubí HDPE 40 mm x 3,7 mm Hloubka zapuštění sání čerpadla 32,0 m pod terénem v úseku plné zárubnice Plné a perforované úseky zárubnice jsou popsány v hydrogeologické části dokumentace: umístění spodní (vypínací) elektrody Výztuž a výstroj vrtu 0 m - 24 m plnostěnná 24 m - 30 m perforace 30 m - 34 m plnostěnná (čerpadlo v hloubce 32 m) 34 m - 38 m perforace 38 m - 40 m plnostěnná (kalník) Těsnění a obsyp vrtu 40 m - 8,0 m praný vodárenský kačírek, frakce 4/8 8,0 m - 6,5 m písek (pískový můstek) 6,5 m - 0 m granulovaný jíl (např. Wetronit 100/10)
