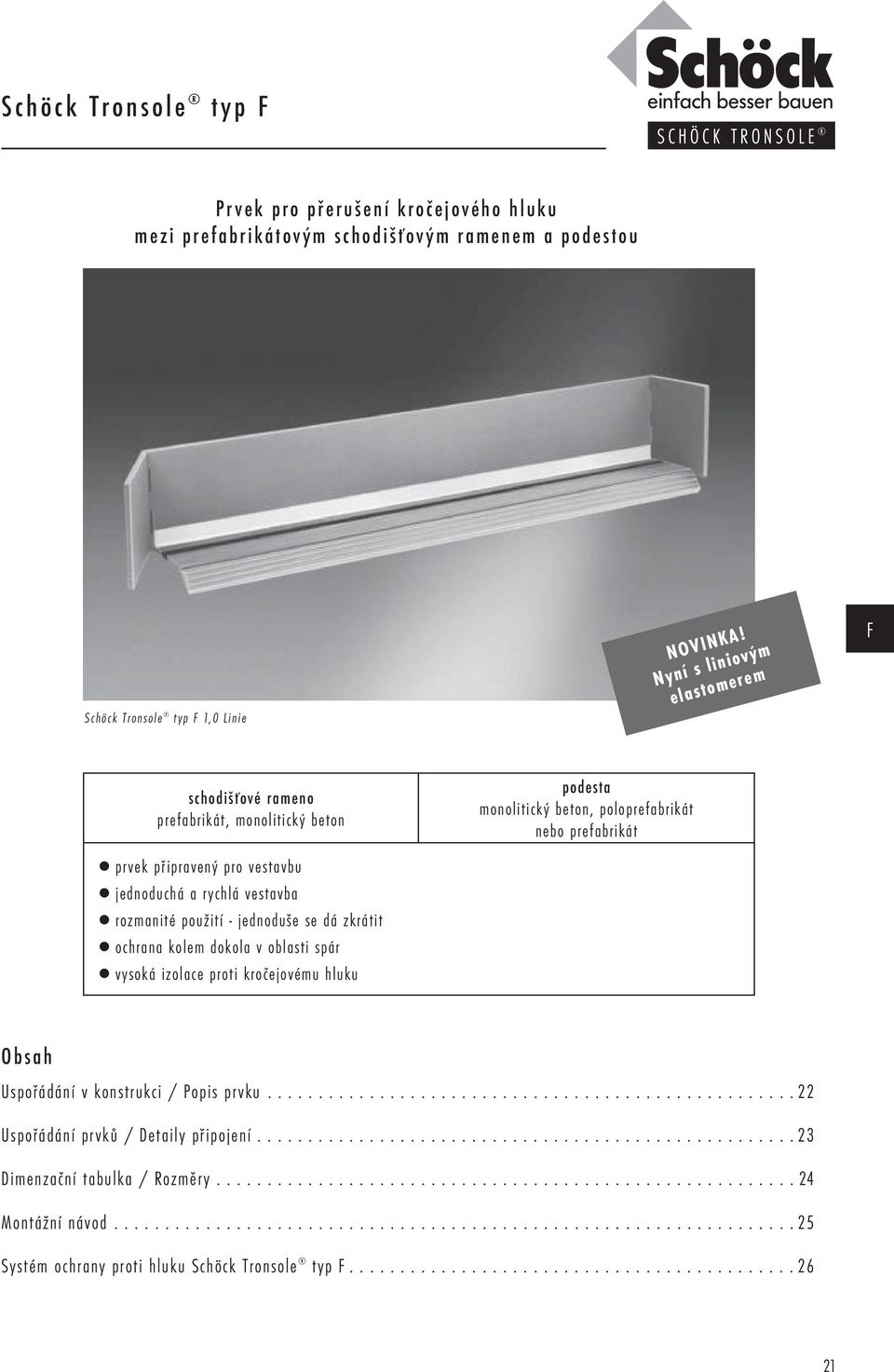

1 SCHÖCK TRONSOLE Prvek pro přerušení kročejového hluku mezi prefabrikátovým schodišťovým ramenem a podestou 1,0 Linie NOVINKA! Nyní s liniovým elastomerem schodišťové rameno prefabrikát, monolitický beton prvek připravený pro vestavbu jednoduchá a rychlá vestavba rozmanité použití - jednoduše se dá zkrátit ochrana kolem dokola v oblasti spár vysoká izolace proti kročejovému hluku podesta monolitický beton, poloprefabrikát nebo prefabrikát Obsah Uspořádání v konstrukci / Popis prvku Uspořádání prvků / Detaily připojení Dimenzační tabulka / Rozměry Montážní návod Systém ochrany proti hluku

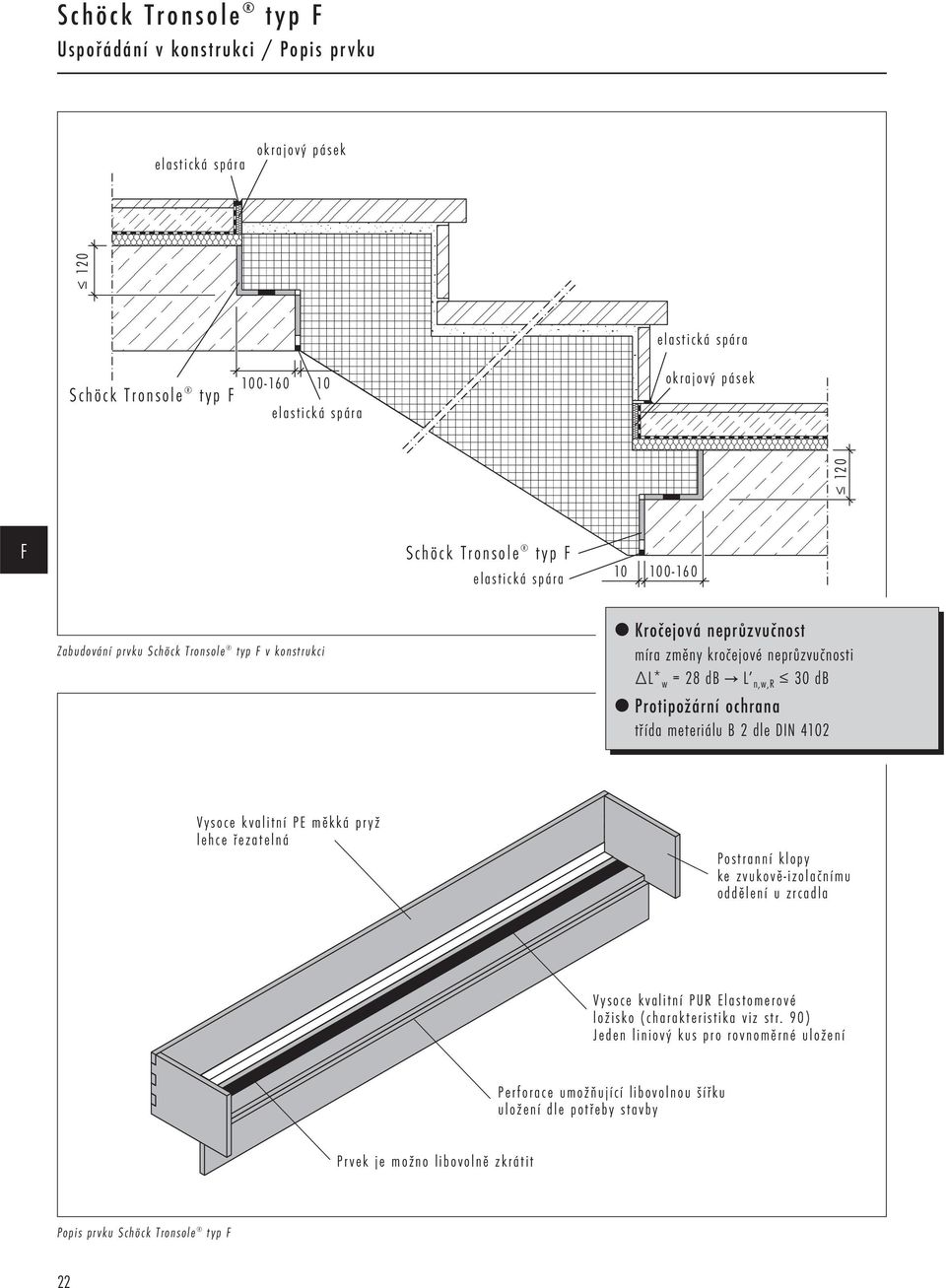

2 Uspořádání v konstrukci / Popis prvku okrajový pásek okrajový pásek Zabudování prvku v konstrukci Kročejová neprůzvučnost míra změny kročejové neprůzvučnosti L* w = 28 db C L n,w,r 30 db Protipožární ochrana třída meteriálu B 2 dle DIN 4102 Vysoce kvalitní PE měkká pryž lehce řezatelná Postranní klopy ke zvukově-izolačnímu oddělení u zrcadla Vysoce kvalitní PUR Elastomerové ložisko (charakteristika viz str. 90) Jeden liniový kus pro rovnoměrné uložení Perforace umožňující libovolnou šířku uložení dle potřeby stavby Prvek je možno libovolně zkrátit Popis prvku Schöck Tronsole typ 22

3 Uspořádání prvků / Detaily připojení SCHÖCK TRONSOLE Oddělení Schöck Spárovou deskou PL Hlavní podesta (plovoucí mazanina) Detail A Mezipodesta (plovoucí mazanina) Detail B Oddělení Schöck Spárovou deskou PL Detail A: Detail B: Podesta Rameno schodiště Zrcadlo Podesta Rameno schodiště Schöck Spárová deska PL Rameno schodiště Stěna Půdorys: uspořádání prvků 23

4 Dimenzační tabulka / Rozměry Schöck Tronsole typ 1,0 Linie Délka prvku L 1 [mm] L 2 [mm] Tloušťka [mm] Maximální únosnost [kn/m] [kn/prvek] 10 24,0 24,0 1,2 Linie ,0 28,8 1,5 Linie ,0 36,0 S Linie na přání zákazníka 10 24,0 1) 1) 24,0 L 1 1) je možné vyrobit prvek s únosností 48 kn/m s přídavným elastomerovým ložiskem Dovolené hodnoty vnitřních sil jsou vypočteny podle DIN, to znamená z normových hodnot zatížení. PE měkká pryž Pohled zepředu: Schöck Tronsole typ PUR Elastomerové ložisko 1000/1200 x x A L 2 =1020/ L 1 =1000/1200 A Pohled shora: Schöck Tronsole typ Perforace Elastomerové ložisko 1000/1200 x x 10 7x Elastomerové ložisko 1000/1200 x x x10 Perforace Řez A-A: Řez A-A: v ozubu 24

5 Montážní návod Rameno přiléhající na stěnu Rameno s odstupem od stěny SCHÖCK TRONSOLE 1 1 2a 2 šířka ramene Šířka ramene = Délka prvku C Odstranit postranní klopu V případě potřeby zkrátit 2b 3 Strana u stěny šířka ramene Šířka ramene < Délka prvku C U stěny zkrátit Odstraněnou klopu opět přiložit 3 4 Přilepit spárovou desku na prefabrikát schodišťového ramene Připravený prvek 4 5 se napasuje do ozubu při uložení ramene se napasuje do ozubu při uložení ramene

6 Systém ochrany proti hluku Systém ochrany proti hluku Schöck Tronsole typ nabízí promyšlené kompletní řešení v praxi ověřené a fungující ochrany proti kročejovému hluku u schodišťových ramen. Systém ochrany proti hluku se skládá z: Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka Schöck Tronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. Shöck Tronsole typ B (volitelná) k položení prvního schodišťového ramene Snížení kročejového hluku L* w = 28 db 26
