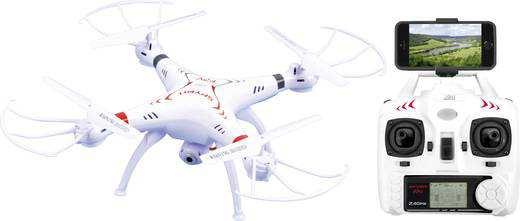

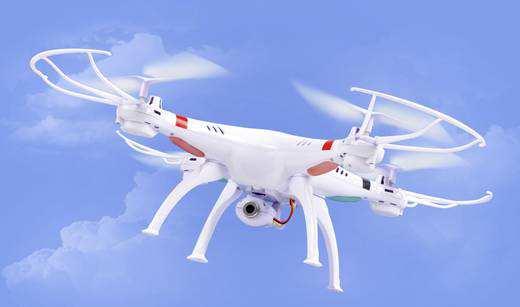

Dron Spyrit FPV T5, RtF. Pohled z kabiny pilota, s Wi-Fi kamerou. Obj. č Rozsah dodávky. Důležitá bezpečnostní opatření

Transkript

1 Rozsah dodávky Dron Spyrit FPV T5, RtF Pohled z kabiny pilota, s Wi-Fi kamerou Obj. č Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup dálkově ovládaného dronu. Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst. Důležitá bezpečnostní opatření 10 základních pravidel pro bezpečné provozování dronu 1. Nikdy nenavádějte dron proti lidem. 2. Dron nikdy nenavádějte do výšky nad 150 m*. 3. Dron mějte neustále pod kontrolou. Nikdy se nesmí stát, že byste při jeho provozu ztratili dron ze svého dohledu. 4. Nikdy dron neprovozujte v obydlených oblastech (města) a jiných místech s vysokou hustotou obyvatel. 5. V žádném případě dron neprovozujte v blízkosti letiště! 6. Dron nikdy neprovozujte v uzavřených prostorách (například výrobní haly a jiné objekty). 7. Nikdy neprovozujte dron za šera nebo za naprosté tmy. 8. S dronem v žádném případě nenarušujte soukromí ostatních osob! 9. Pořízené video záznamy nesmí být nikdy zveřejněny bez souhlasu osob, které jsou součástí záznamu a nikdy ani takové záznamy nesmí být použity například pro komerční účely. 10. V případě pochybností ohledně možnosti provozu dronu se vždy informujte u místních úřadů. * Maximální letová výška dronu se však může v některých zemích nepatrně lišit. Informace o maximální letové výšce pro váš dron získáte dotazem u příslušné instituce, která provádí dohled a správu leteckého provozu ve vaší zemi. Nedodržením některých z výše uvedených zásad se můžete vystavit postihu za přestupek popřípadě i nebezpečí trestního stíhání! Za provozu dronu se nikdy se nedotýkejte jeho vrtulí. Dron nikdy nenavádějte na lidi nebo zvířata! Na provoz dronu by měli vždy dohlížet rodiče nebo někdo z dospělých! Dbejte na to, aby nikdy nemohlo dojít ke kontaktu vlasů, končetin, částí oděvu s rotujícími částmi vrtule. Z bezpečnostních a licenčních důvodů (CE) nikdy neprovádějte žádné modifikace tohoto výroku. V opačném případě dojde ke ztrátě záruky a servisu. Při uvedení do provozu jako první zapněte vždy dron a teprve poté dálkový ovladač (vysílač). V případě, že dron nebudete delší dobu provozovat, vyjměte vždy baterie z dálkového ovladače. Pakliže přestává dálkový ovladač správně a spolehlivě fungovat, proveďte okamžitou výměnu starých a vybitích baterií za nové. Dron za letu udržujte vždy v takové vzdálenosti, abyste jej měli neustále ve svém dohledu. Dodávaná nabíječka je určena speciálně pro nabíjení akumulátoru do tohoto dronu. Nikdy proto s touto nabíječkou nenabíjejte jiné druhy akumulátorů. Tento návod k obsluze dobře uschovejte pro možnost jeho dalšího použití v budoucnu. V případě, že nehodláte dron delší dobu používat, vyjměte vždy baterie z dálkového ovladače. Povrch dronu můžete čistit pouze pomocí čistého a suchého hadříku. K čištění nikdy nepoužívejte žádné chemikálie, rozpouštědla ani prostředky pro drhnutí. Pouze v případě silnějšího znečištění můžete použít šetrný čisticí prostředek na bázi mýdla, kterým hadřík jen mírně navlhčete.

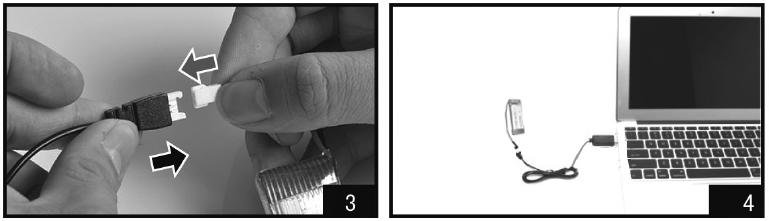

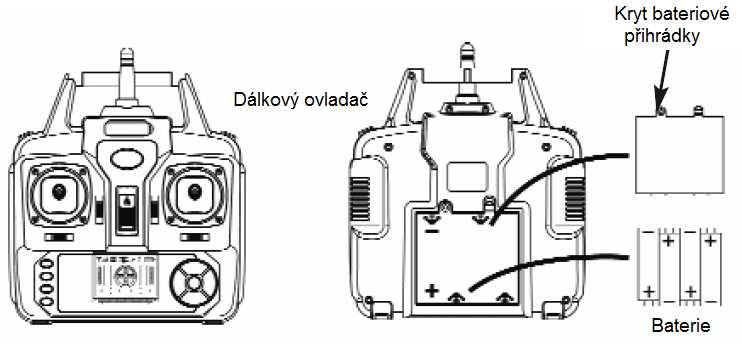

2 Dron nevystavujte různým zdrojům vysokých teplot (například radiátory nebo krby). Stejně tak dron nesmíte vystavovat přílišné vlhkosti nebo působení vody a jiných kapalin. Nabíjejte pouze baterie určené k nabíjení (akumulátory). Pakliže budete v dálkovém ovladači používat akumulátory, provádějte jejich nabíjení vždy mimo dálkový ovladač. Pro napájení dálkového ovladače nikdy nepoužívejte zároveň nové a staré baterie nebo baterie různých typů a parametrů. Během nabíjecího procesu akumulátoru, vždy zajistěte neustálou přítomnost někoho z dospělých. Při vkládání baterií do dálkového ovladače dbejte vždy na jejich vložení do správné polohy a se správnou polaritou. Všimněte si proto příslušných symbolů polarity na bateriích a stejně tak i symbolů v bateriové přihrádce. Všechny vybité baterie vyměňte vždy současně za nové. Baterie a akumulátory nikdy nerozebírejte, nezkratujte ani nevhazujte do ohně! V opačném případě hrozí riziko jejich výbuchu! Výměnu baterií v dálkovém ovladači by měla provádět dospělá osoba, která má dostatečné zkušenosti a znalosti. K napájení tohoto dronu slouží speciální lithiový akumulátor. Při nabíjení a provozu tohoto akumulátoru proto vždy dbejte zvláštních bezpečnostních opatření. Zabraňte mechanickému poškození akumulátoru. Nevystavujte jej přílišné vlhkosti ani vodě nebo jiným kapalinám. K nabíjení tohoto akumulátoru používejte výhradně dodávanou nabíječku. Předcházejte úplnému vybití akumulátoru. Při tomto procesu hrozí, že může dojít k hlubokému vybití akumulátoru (tzv. deep discharge ), což mnohdy vede k poškození jeho vnitřní struktury a jeho nevratnému poškození. V žádném případě akumulátor nepřipojujte přímo do elektrické zásuvky. Hrozí tak riziko jeho exploze! Zároveň přitom může dojít ke zkratu, požáru nebo úrazu elektrickým proudem! Kontakty a kabely akumulátoru se nesmí pájením připojovat do jiných obvodů. Do akumulátoru nikdy nevrtejte žádné otvory ani neprovádějte jeho jiné mechanické úpravy. Akumulátor uskladněte na bezpečném místě mimo kovové předměty. Nikdy akumulátor neotvírejte ani neprovádějte modifikace jeho mechanických vlastností nebo interního obvodu. Při dlouhodobém uskladnění zajistěte pravidelné nabíjení tohoto akumulátoru alespoň každých 6 měsíců. Nepotřebný akumulátor zlikvidujte v souladu s platnými předpisy. Během nabíjení akumulátoru může dojít k omezení funkce ostatních elektronických spotřebičů, které jsou v blízkosti nabíječky. Před každým uvedením do provozu překontrolujte, zda dron nebo jeho dálkový ovladač nevykazují žádná viditelná poškození. K nabíjení akumulátoru v žádném případě nepoužívejte jiný nabíjecí zdroj nebo neznámý zdroj napětí. K nabíjení akumulátoru použijte pouze dodávanou nabíječku, která je vybavena funkcí balancéru. Důležité informace k provozu lithiového akumulátoru Lithium-Polymer (Li-Po) akumulátor, kterým je tento dron vybaven, vyžaduje dodržení zvláštních podmínek pro jeho nabíjení, provoz, uskladnění a údržbu. Nesprávné zacházení a údržba lithiového akumulátoru může vést k riziku jeho zkratu a vzniku požáru. Nevhodné podmínky pro jeho uskladnění (zejména příliš vysoké nebo naopak příliš nízké teploty) mohou navíc výrazným způsobem ovlivnit jeho kapacitu a tím i celkový výkon. Používejte proto k nabíjení akumulátoru v dronu pouze dodávaný nabíjecí zdroj. Nabíjení provádějte pouze v bezpečném prostředí. V blízkosti nabíječky a akumulátoru se nesmí nacházet žádné snadno vznětlivé materiály. Umístěte proto akumulátor vždy na tepelně odolnou a nehořlavou podložku. Po celou dobu nabíjecího procesu mějte nabíječku a stejně tak i akumulátor pod přímým dohledem. Nabíjecí napětí na jednotlivý článek nikdy nesmí přesáhnout hodnotu 4,2 V! Před zahájením nabíjení se přesvědčte o správné polaritě nabíjecích kabelů. Při přepólování akumulátoru může dojít k nežádoucí chemické reakci a tím i nevratnému poškození celého akumulátoru. Přepólováním akumulátoru navíc hrozí riziko zkratu, požáru, výbuchu nebo úrazu elektrickým proudem! Napětí menší, než 2,5 V na článek vede k nevratnému poškození takového článku a tím i celého akumulátoru. Vyhněte se proto úplnému vybíjení akumulátoru. Pakliže zaznamenáte výrazný pokles výkonu, okamžitě ukončete provoz dronu. Zabraňte mechanickému poškození hliníkového pouzdra akumulátoru v důsledku ostrých nebo těžkých předmětů. Poškození tohoto pouzdra představuje nevratné poškození celého akumulátoru. Instalujte proto akumulátor do dronu vždy tak, aby v případě jeho havárie nemohlo dojít k poškození nebo deformaci akumulátoru. Při zkratování akumulátoru dochází k výraznému jiskření, které může způsobit popáleniny. Zkrat v obvodu akumulátoru navíc zvyšujte jeho vnitřní teplotu. Při vysokých teplotách pak může dojít k úniku elektrolytického obsahu akumulátoru. Únik elektrolytu pak ve většině případech znamená nevratné poškození vnitřní struktury akumulátoru a tím i jeho nevratné zničení. Před dalším nabíjením ponechejte akumulátory nejprve zcela vychladnout. Stejně tak nepoužívejte akumulátory okamžitě po ukončení nabíjecího procesu. Odpojte konektor nabíječky z akumulátoru ihned poté, co dojde k ukončení nabíjecího procesu. V opačném případě může dojít k přehřátí a vznícení akumulátoru! Vložení baterií do dálkového ovladače Otevřete bateriovou přihrádku a vložte do ní 4 alkalické baterie se jmenovitým napětím 1,5 V DC (AA). Při vkládání baterií do přihrádky dbejte na jejich vložení do správné polohy a polarity. Vložení baterií do ovladače / nabíjení akumulátoru v dronu bíjení akumulátoru v dronu 1. Přesuňte posuvný přepínač do polohy OFF a otevřete přihrádku pro akumulátor. 2. Vyjměte a odpojte akumulátor z dronu. Akumulátor umístěte na stabilní a nehořlavý povrch. 3. Připojte akumulátor k nabíječce. Dbejte přitom správnému zapojení akumulátoru do konektoru nabíječky. Konstrukce konektorů však prakticky znemožňuje opačné připojení obou částí konektoru. 4. Připojte USB nabíječku ke zdroji nabíjení. Nabíjení vybitého akumulátoru bude trvat přibližně 130 minut. Po ukončení nabíjecího procesu zhasne na USB nabíječce červená LED kontrolka. Po dokončení nabíjecího procesu vždy odpojte akumulátor od nabíječky a stejně tak odpojte nabíječku do zdroje napájení. Během nabíjení akumulátoru neustále sledujte celý proces. Defektní Li-Po akumulátory se mohou během nabíjení snadno vznítit. Hrozí tak riziko požáru! Na

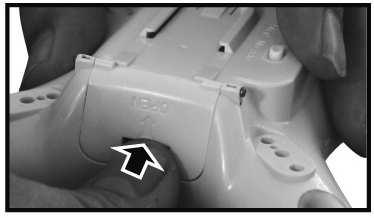

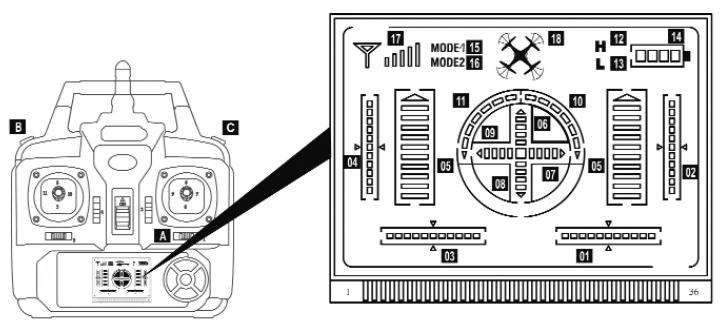

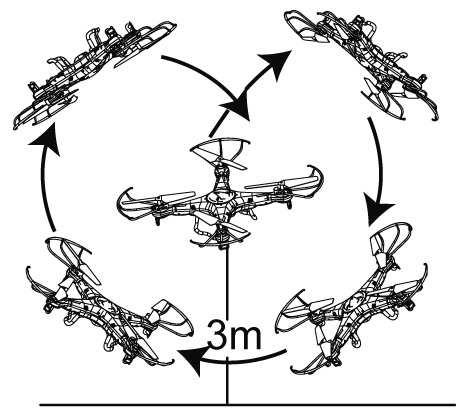

3 Po každém nabíjecím procesu a před vložením akumulátoru do dronu, ponechejte akumulátor vždy zcela vychladnout. 5. Vložte akumulátor do dronu a připojte jeho konektor s přívodním kabelem dronu. Uzavřete řádně přihrádku akumulátoru. Instalace přistávacích podpěr 1. Vložte 4 přistávací podpěry do spodní části dronu (obrázek 1). 2. Ke každé vrtuli instalujte dodávané ochrany. 3. Dostatečně pevně dotáhněte šroubky u každé ochrany vrtule. Režim vysílače 1 (Channel Mode 1) 06: Pohyb páčky směrem dopředu. 07: Pohyb páčky směrem vpravo. 08: Pohyb páčky směrem dozadu. 09: Pohyb páčky směrem vlevo. 10: Pohyb páčky při otáčení okolo osy směrem vpravo. 11: Pohyb páčky při otáčení okolo osy směrem vlevo. 12: Zobrazení režimu H nebo Expert (rychlé ovládání), po stisku tlačítka B. 13: Zobrazení režimu L nebo Beginner (pomalé ovládání), po stisku tlačítka B. 14: Indikace stavu baterií v dálkovém ovladači : Zobrazení letového režimu vysílače (Mode 1 nebo Mode 2). 17: Zobrazení úrovně signálu. 18: Indikace správné funkce dálkového ovladače a aktivace funkcí. C: Tlačítko pro funkci Flip. B: Přepínání mezi letovými režimy H nebo L (více v části Letový režim Headless ). C: Funkce Flip. Režim vysílače 2 (Channel Mode 2) LED indikace na ovladači: 01: Zobrazení pozice při otáčení okolo své osy vpravo nebo vlevo. 02: Zobrazení pozice při letu vpřed / vzad. 03: Zobrazení při letu směrem vpravo nebo vlevo. 04: Zobrazení úrovně výkonu / spotřeby paliva. 05: Úroveň plynové páčky během letu. 06: Pohyb páčky směrem dopředu. 07: Pohyb páčky směrem vpravo. 08: Pohyb páčky směrem dozadu. 09: Pohyb páčky směrem vlevo. 10: Pohyb páčky při otáčení okolo osy směrem vpravo. 11: Pohyb páčky při otáčení okolo osy směrem vlevo. 12: Zobrazení režimu H nebo Expert (rychlé ovládání), po stisku tlačítka B. 13: Zobrazení režimu L nebo Beginner (pomalé ovládání), po stisku tlačítka B. 14: Indikace stavu baterií v dálkovém ovladači : Zobrazení letového režimu vysílače (Mode 1 nebo Mode 2). 17: Zobrazení úrovně signálu. 18: Indikace správné funkce dálkového ovladače a aktivace funkcí. B: Přepínání mezi letovými režimy H nebo L (více v části Letový režim Headless ). C: Funkce Flip. Přepínání mezi letovými režimy vysílače: Channel Mode 1 a Channel Mode 2 Přesuňte posuvný přepínač A směrem vpravo a zároveň přitom zapněte dálkový ovladač. Tento proces zapakujte, dokud ovladač a jeho systém nepřejde do požadovaného letového režimu. Letový režim Hover Aktivace funkce Hover LED indikace na ovladači: 01: Zobrazení pozice při letu směrem vpravo nebo vlevo. 02: Pozice při letu vpřed / vzad. 03: Zobrazení při otáčení okolo své osy směrem vpravo nebo vlevo. 04: Zobrazení úrovně výkonu / spotřeby paliva. 05: Úroveň plynové páčky během letu.

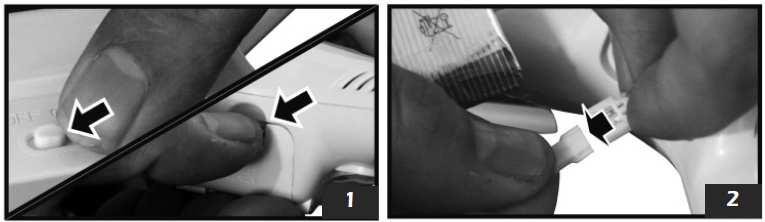

4 1. Otevřete přihrádku akumulátoru a připojte jej do dronu. 2. Na dálkovém ovladači přesuňte hlavní vypínač Power On/Off do polohy ON. Zapnutí dronu je provázeno krátkým tónem a rozsvícením modré LED kontrolky. 3. Umístěte dron na rovný a stabilní povrch a poté jej zapněte. Přesuňte proto jeho hlavní vypínač do polohy ON. 4. Přesuňte plynovou páčku do koncové polohy maximálního výkonu (směrem nahoru). Zároveň přitom zazní krátký tón. Nyní plynovou páčku přesuňte do polohy minimálního výkonu (směrem dolů). Znovu přitom zazní krátký tón. LED kontrolka na dálkovém ovladači a stejně tak i na dronu budou v té chvíli trvale rozsvícené. Metoda 2 (alternativní metoda) Spuštění motorů Metoda 1 Přesuňte plynovou páčku do polohy maximálního výkonu a následně ji uvolněte. V té chvíli se spustí motory a vrtule se budou jen pomalu otáčet. Přesouvejte poté plynovou páčkou směrem nahoru. Poté, co dosáhnete požadované výšky, uvolněte plynovou páčku, která se pak automaticky přesune zpět do výchozí, středové polohy. Dron bude v té chvíli udržovat konstantní výšku. Pro snížení výšky dronu přesuňte plynovou páčku směrem dolů a po dosažení požadované výšky páčku znovu uvolněte. Dron v tomto režimu udržuje vždy konstantní výšku (režim Hover). Přesuňte plynovou páčku a páčku pro ovládání směru letu do spodní polohy šikmo ke středu ovladače (viz obrázek výše). Přibližně během 1 2 sekund se motory spustí a vrtule se budou pomalu otáčet. Přesouvejte plynovou páčku pomalu směrem nahoru a opatrně s dronem vzlétněte. Poté, co dosáhnete požadované výšky, uvolněte plynovou páčku, která se tak automaticky přesune zpět do výchozí, středové polohy. Dron bude v té chvíli udržovat konstantní výšku. Pro snížení letové výšky dronu, přesuňte plynovou páčku směrem dolů a po dosažení požadované výšky páčku znovu uvolněte. Dron v tomto režimu udržuje vždy konstantní výšku (režim Hover). Pro přistání přesuňte páčku dolů a opatrně s dronem přistávejte, dokud nedosedne do terénu. Páčku plynu poté přesuňte a déle přidržte ve spodní poloze, dokud se motory dronu nevypnout (přibližně do 2 sekund). Motory dronu vypnete znovu po přesunutí obou páček do spodní šikmé polohy směrem ke středu ovladače (přibližně do 2 sekund). Letové techniky 3D Looping vpřed a vzad / Otočka vpravo a vlevo Flip Poté, co se dostatečně seznámíte s ovládáním dronu SPYRIT FPV při běžném letu a zvládnete základní letecké techniky, můžete provádět speciální leteckou akrobacii. Vystoupejte s dronem alespoň do výšky 3 m nad zem. Stiskněte a i nadále držte stisknuté tlačítko C. Přesuňte páčku pro let dopředu / vzad nebo pro otáčení vpravo a vlevo. Dron přitom provede obrat o 360 (Looping nebo Flip). Po dokončení letecké figury uvolněte tlačítko C. Upozornění! Veškeré akrobatické techniky provádějte pouze s plně nabitým akumulátorem! Pro přistání přesuňte páčku dolů a opatrně s dronem přistávejte, dokud dron nedosedne do terénu. Plynovou páčku poté přesuňte a déle přidržte ve spodní poloze, dokud se motory dronu nevypnout (přibližně do 2 sekund). Looping a Flip

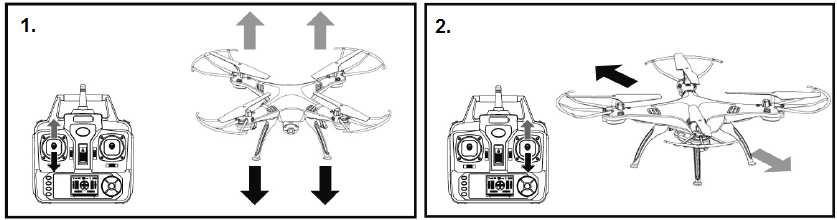

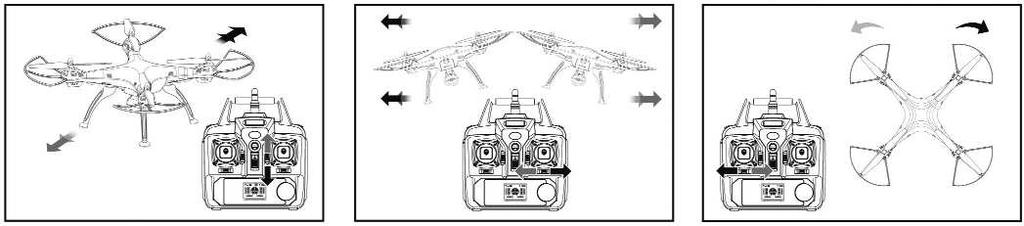

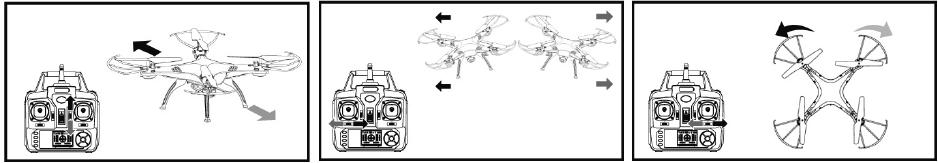

5 Ovládání dronu / Channel Mode 1 Ovládání dronu / Channel Mode 2 1. Přesouvejte levou plynovou páčku směrem nahoru. Dron přitom bude stoupat. Při pohybu páčky směrem dolů bude dron klesat na přistání. 2. Pro let dronu směrem dopředu nebo dozadu pohybujte pravou páčkou směrem nahoru nebo dolů. 1. Přesouvejte levou páčku směrem nahoru. Dron přitom bude stoupat. Při pohybu páčky směrem dolů bude dron klesat na přistání. 2. Pro let dronu směrem dopředu nebo dozadu pohybujte pravou páčkou směrem nahoru nebo dolů. 3. Pohybujte plynovou páčkou vpravo nebo vlevo. Dron se přitom bude otáčet okolo své osy vpravo nebo vlevo (ve směru nebo proti směru hodinových ručiček). 4. Pohybujte pravou páčkou vpravo nebo vlevo. Dron přitom provede náklon a poletí směrem vpravo nebo vlevo. Přizpůsobení trimrů dálkového ovladače a uvedení dronu do stabilizované polohy 3. Pohybujte pravou páčkou vpravo nebo vlevo. Dron se přitom bude otáčet okolo své osy vpravo nebo vlevo (ve směru nebo proti směru hodinových ručiček). 4. Pohybujte pravou páčkou vpravo nebo vlevo. Dron přitom provede náklon a poletí směrem vpravo nebo vlevo. Přizpůsobení trimrů dálkového ovladače a uvedení dronu do stabilizované polohy 1. Kalibrace letu vpřed / vzad. 2. Kalibrace při náklonu. 3. Kalibrace při otáčení osy. 1. Upravujte polohu trimru (vedle pravé páčky), dokud nedosáhnete stabilní polohy dronu (stav při, kterém dron nepoletí směrem dopředu). 2. Upravte i polohu spodního trimru (pod pravou páčkou), dokud dron nedosáhne stabilní letové polohy bez náklonu vpravo nebo vlevo. 3. Upravujte polohu levého trimru (pod levou páčkou plynu ), dokud dron nedosáhne stabilní letové polohy dronu bez otáčení okolo své osy. 1. Kalibrace letu vpřed / vzad. 2. Kalibrace při náklonu. 3. Kalibrace při otáčení osy. 1. Upravujte polohu trimru (vedle pravé páčky), dokud nedosáhnete stabilní polohy dronu (stav při, kterém dron nepoletí směrem dopředu ani dozadu). 2. Upravte i polohu spodního trimru (pod pravou páčkou), dokud dron nedosáhne stabilní letové polohy bez náklonu a letu směrem vpravo nebo vlevo. 3. Upravujte polohu pravého trimru (pod pravou páčkou), dokud dron nedosáhne stabilní letové polohy dronu bez otáčení okolo své osy. Spárování dálkového ovladače a dronu Při každém zapnutí dronu musíte provést jeho spárování s dálkovým ovladačem (vysílačem). 1. Umístěte dron na stabilní a vodorovný povrch. 2. Vložte akumulátor do dronu a připojte jej pomocí příslušného konektoru k systému dronu. 3. Přesuňte posuvný přepínač do polohy ON a poté zapněte dálkový ovladač. Na ovladači bude problikávat provozní LED kontrolka a zároveň přitom zazní 2x krátký tón. 4. Plynovou páčku přemístěte do koncové polohy pro maximální výkon. V té chvíli zazní krátký tón. Přesuňte nyní páčku do polohy pro minimální výkon. Přitom znovu zazní krátký tón a LED kontrolka na ovladači zůstane trvale svítit. Tím došlo k úspěšnému spárování dálkového ovladače s dronem.

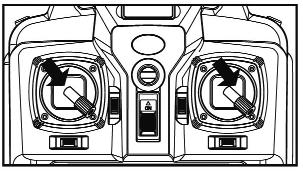

6 Uvolněte plynovou páčku. Páčka se poté automaticky vrátí zpět do své výchozí, středové polohy (motory jsou vypnuté). Přesunutím plynové páčky směrem nahoru dojde ke spuštění motorů a pomalému otáčení vrtulí. Dalším přesunutím plynové páčky směrem nahoru začne dron stoupat až do požadované výšky (aplikace funkce Hover). Význam LED indikátorů 1. LED indikace nízké kapacity akumulátoru. V případě, že budou ve spodní části dronu blikat 4 LED kontrolky, znamená to, že aktuální kapacita akumulátoru je již na velmi nízké úrovni. Proveďte bezpečné přistání a nabijte akumulátor v dronu. 2. Ochrana před přepětím Pakliže s dronem havarujete, okamžitě přitom uvolněte plynovou páčku. Elektronický obvod dronu pak automaticky přejde do režimu ochrany před přepětím a motory vypne. Použití setrvačníku (funkce gyroskopu) 3. Umístěte dron na vodorovnou plochu a spusťte proces spárování. Následně přesuňte obě páčky do polohy vpravo dolů (viz obrázek) a přidržte je v této poloze po dobu 2 3 sekund. Obě LED kontrolky přitom začnou rychle blikat. Ve chvíli, kdy obě kontrolky přestanou blikat a trvale se rozsvítí znamená to, že systém přešel do režimu gyroskopu. Letový režim Headless Pro použití této funkce postupujte podle následujících pokynů: 1. Přesuňte plynovou páčku do polohy minimálního výkonu (spodní poloha) a současně přitom dálkový ovladač zapněte. Přesuňte proto posuvný přepínač do polohy ON. 2. Po připojení akumulátoru do dronu přesuňte hlavní vypínač do polohy ON. Instalujte dron do polohy znázorněné na obrázku a postavte se za dron. 4. Aktivace funkce Headless: Po každém zapnutí a spárování dronu s dálkovým ovladačem se dron a jeho systém nachází v továrním nastavení (normální režim). LED kontrolky na dronu budou trvale rozsvícené. Stiskněte a po dobu 2. sekund přidržte stisknuté tlačítko B. Systém následně vydá sérii krátkých tónů, kterými indikuje, že došlo k aktivaci speciální funkce Headless. Stejným způsobem tuto funkci i deaktivujete. V režimu Headless problikávají na dronu 4 LED kontrolky každé 4. sekundy. 5. Princip funkce Headless spočívá v tom, že se obsluha dronu nikdy nemusí zajímat o aktuální polohu svého dronu a zejména o to, kde má dron svou přední část. Dron bude vždy létat směrem pohybu plynové páčky na dálkovém ovladači, bez ohledu na to, kde je právě přední část dronu. 6. Pokud v tomto režimu dron narazí do určitého objektu nebo havaruje, bude nezbytné letový režim Headless znovu aktivovat. Přemístěte obě páčky na ovladači do polohy vlevo dolů, dokud LED na dronu po dobu 3. sekund déle neprobliknou. Tato LED indikace znamená, že došlo k opětovné aktivaci funkce Headless. Důležití informace k provozu v letovém režimu Haedless Pro zajištění bezpečného provozu dronu v letové režimu Headless musíte vždy dbát jeho orientace a stejně tak polohy dálkového ovladače a dronu během procesu spárování. Při zapnutí ovladače a dronu, který leží na vodorovném povrchu, dochází k nastavení orientace dronu a jeho přední části pro let směrem vpřed v letovém režimu Headless. Během procesu spárování byste měli stát za modelem a jeho zadní částí (viz další obrázek). Za letu se proto vždy musíte držte této orientace dronu tak, aby mohla funkce režimu Headless správně fungovat a využili jste všech jejích výhod. Režim Headless aktivujte pouze při zachování uvedených podmínek. Pokud však neprovedete spárování dronu s ovladačem v určité poloze, dojde ke zcela rozdílnému a nežádoucímu pohybu dronu. V takovém případě hrozí riziko poškození dronu nebo jeho ztráta. Poloha dronu: 1. Přední část 2. Pravá část 3. Zadní část. 4. Levá část. 3. Přemístěte plynovou páčku do polohy maximálního výkonu. Systém dronu přitom vygeneruje krátký tón. Následně páčku přemístěte do polohy pro minimální výkon. Uslyšíte přitom znovu krátký tón. Dron je tím dále připraven k dalšímu provozu.

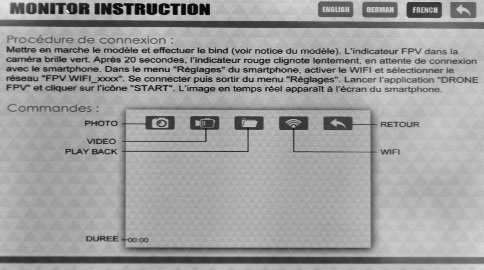

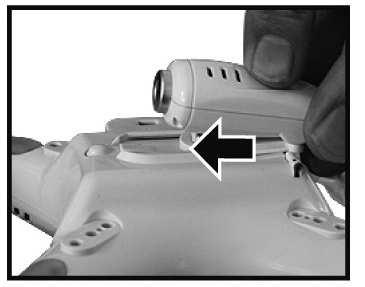

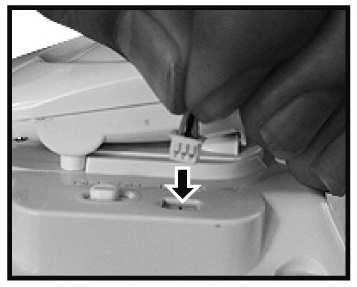

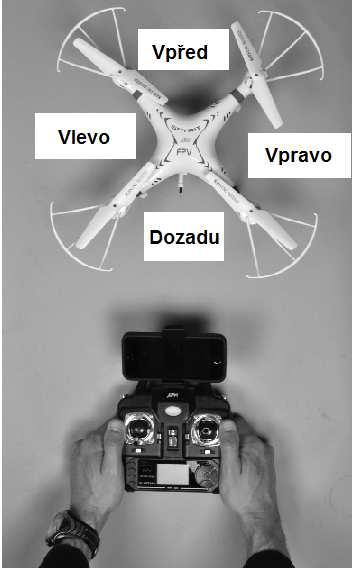

7 Demontáž kamery 1. Před samotnou demontáží dron nejprve vypněte. Přesuňte proto posuvný přepínač na dronu do polohy OFF. 2. Teprve poté odpojte napájecí kabel kamery z dronu a vytáhněte kameru z úchytu. Poloha dronu a dálkového ovladače při spárování pro použití funkce Headless Uvedení Wi-Fi kamery do provozu Aplikaci DRONE FPV instalujte do smartphone s operačním systémem Android (verze 4.1 a novější) nebo ios (verze 5.0 a novější). Přejděte proto buď do obchodu Google Play nebo do App Store. Spárování smartphone a kamery Zapněte dron a postupujte podle pokynů průvodce pro spárování. Vyčkejte, než se rozsvítí zelený indikátor FPV v kameře. Během dalších 20. sekund bude pomalu blikat červený indikátor, dokud nedojde k úspěšnému vytvoření bezdrátového spojení mezi smartphone a Wi-Fi kamerou. V nabídce nastavení vašeho smartphone zapněte Wi-Fi a vyberte bezdrátovou síť FPV WIFI xxxx. Připojte se do této sítě a přejděte na pracovní plochu smartphone. Spusťte aplikaci DRONE FPV a klikněte na ikonu START. Na displej smartphone bude následně přenášen obraz kamery v režimu real-time. Aplikace Drone FPV pro Android K provozu této aplikace na smartphone je nezbytné použití operačního systému Android alespoň verze 4.1 nebo novější. Naskenujte QR kód do svého smartphone popřípadě vyhledejte tuto aplikaci v Google Play. Stáhněte aplikaci do smartphone a spusťte instalační proces. Pro stažení bude předtím nezbytné se podrobně seznámit s podmínkami použití (EULA) a tyto následně odsouhlasit. Po úspěšném nainstalování aplikace se na pracovní ploše smartphone zobrazí ikona Drone FPV. Otevřete aplikaci a v menu Help vyberte jazyk pro hlavní systémovou nabídku. Montáž Wi-Fi kamery Připevnění kamery na dron Režim fotoaparátu / videokamery Po úspěšném spárování systému Wi-Fi kamery se smartphone budete mít na výběr použití režimu fotoaparátu Photo nebo režimu pro pořízení videozáznamu Video. Video záznam je vždy pořizován a přenášen v reálném čase. Pořízené záznamy a snímky se ukládají do interní paměti smartphone a adresáře My files / Drone / Drone_v (video) nebo Drone_p (photo). Symbol / Příkazy 1. Back Návrat do hlavního menu. 2. Wi-Fi Konfigurace bezdrátového připojení. 3. Playback Přístup k pořízeným záznamům / Přehrávání záznamu, prohlížení snímků. 4. Video Režim video kamery. 5. Photo Režim fotoaparátu. 6. Průběh záznamu. 1. Připevněte kameru do spodní části dronu. Využijte proto příslušný úchyt s pružným zámkovým systémem. Správné nasazení kamery je provázeno dobře patrným dolehnutím do koncové polohy. 2. Kameru připojte ke zdroji napájení a příslušného portu v dronu.

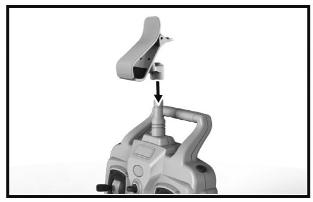

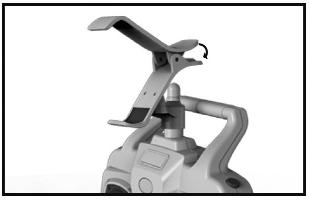

8 Instalace držáku smartphone Držák smartphone nasaďte na anténu dálkového ovladače. Pro otevření držáku a vložení smartphone stiskněte držák na konci jeho čelistí stejně jako například běžný kolíček. Do držáku opatrně vložte smartphone. Držák smartphone z dálkového ovladače znovu odstraníte jednoduše jeho vytažením z antény směrem nahoru. Technické údaje Šířka, délka 385 mm Výška 110 mm Ø Vrtule 135 mm Hmotnost 100 g Tento výrobek je skutečný model na dálkové ovládání (RC), který je vhodný pro osoby starší 14 let. Model není určen malým dětem. Nikdy neponechávejte volně ležet obalový materiál. Může se stát nebezpečnou hračkou pro malé děti nebo domácí zvířata! Před uvedením modelu do provozu se podrobně seznamte se všemi pokyny uvedenými v tomto návodu k obsluze. Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. REI/2/2018
