PCS260. 3G / 2G / GSM komunikační modul. Instalační a programovací manuál. Eurosat CS spol. s r. o. Rev. 2016/10

Transkript

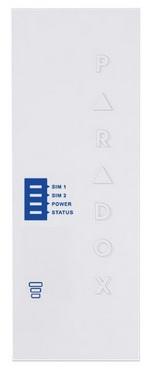

1 PCS260 3G / 2G / GSM komunikační modul Eurosat CS spol. s r. o. Rev. 2016/10

2 Popření odpovědnosti: Firma neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování tohoto dokumentu firma nepřebírá zodpovědnost za možné chyby, omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozornění. Stav k Eurosat CS spol. s r. o. 2 Rev. 2016/10

3 Instalace : SIM karty připojení : PCS260 podporuje dvě standardní 4G/ 3G/ 2G a GSM simkarty od operátorů. Pro instalaci simkarty otevřete při odpojené PCS260 od ústředny slot pro SIM kartu jak je znázorněno na obrázku. SIM1 je určena jako primární a SIM2 je určená jako záložní simkarta. Eurosat CS spol. s r. o. 3 Rev. 2016/10

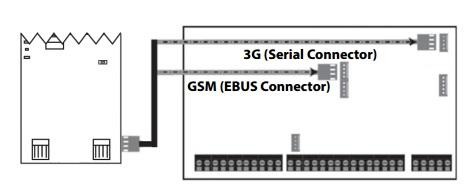

4 Co umí PCS260 : Modul PCS260 může být připojen k zabezpečovací ústředně do konektoru EBUS nebo SERIAL. Následuje tabulka s popisem rozdílů v chování při zapojení modulu PCS260 do konektorů EBUS a SERIAL na ústředně. PCS260 nepodporuje VDMP3 modul. EBUS - prozvonění telefonu při poplachu - poslání SMS z PCS260 na mobil při (Poplachu, ZAP/VYP, Poruše, Obnově) - poslání SMS z mobilu na PCS260 při ZAP/VYP - poslání SMS z mobilu na PCS260 na RESET, STATUS - vzdálené připojení přes GPRS s PC ( Neware, Babyware) - komunikace s PCO přes GSM (klasické volání na PCO) - prozvánění mobilu při poplachu VDMP3 není možné připojit do PCS260 SERIAL - poslání SMS z PCS260 na mobil při (Poplachu, ZAP/VYP, Poruše, Obnově) - poslání SMS z mobilu na PCS260 při ZAP/VYP - poslání SMS z mobilu na PCS260 na RESET, STATUS - vzdálené připojení přes GPRS s PC ( Neware, Babyware) - komunikace s PCO přes GPRS (pakety na IPR512 nebo IPRS-7) Připojení externí antény : Pokud je signál GSM slabý je možné použít rozšiřující anténní kit pro zlepšení příjmu signálu. Konektor na PCS260 je MMCX ( stejný co je na PCS250/G ) Připojení IP150 : K PCS260 je možné připojit internetový modul IP150, pro více informaci o propojení a nastavení najdete v manuálu k IP150. Připojení UC300 : PCS260 je možné připojit k sériovému portu na UC300. Informace ohledně propojení a nastavení najdete v manuálu k UC300. Eurosat CS spol. s r. o. 4 Rev. 2016/10

5 Napájeni PCS260 : Jakmile bude kompletní zapojení a připojený propojovací konektor z ústředny modul PCS260 začne nabíhat. - napájeni PCS260 začne svítit zeleně - LED status bude svítit červeně a po cca 10sec. se přepne do zelené - SIM1 LED bude blikat oranžově po dobu hledání GSM sítě, poté bude svítit oranžově Pro nastavení 3G /2G parametrů spojení je nutné nastavit síť podle údajů od operátora. Více informací najdete v programovací sekci dále v návodu. LED Indikace Následující tabulka uvádí popis signalizačních LED diod na komunikačním modulu PCS260. SIM 1 SIM 2 POWER STATUS Signál Strength Pomalu bliká oranžově vyhledávání síťe Svítí modře 3G síť Svítí oranžové GSM Svítí zeleně 2G Rychle bliká přenáší data barva podle typu sítě ( 3G / GSM / 2G ) Nesvítí: SIM karta1 není osazena, není aktivní nebo není aktuálně používána Pomalu bliká oranžově vyhledávání síťe Svítí modře 3G síť Svítí oranžové GSM Svítí zeleně 2G Rychle bliká přenáší data barva podle typu sítě ( 3G / GSM / 2G ) Nesvítí: SIM karta1 není osazena, není aktivní nebo není aktuálně používána Zelená svítí: modul je napájen Nesvítí : není napájeno Svítí červeně : chybový stav, není firmware Bliká červeně / zeleně : probíhá update firmwaru Označuje kvalitu signálu 1 LED dioda svítí: slabý signál 3 LED diody svítí: silný signál Eurosat CS spol. s r. o. 5 Rev. 2016/10

6 Programování : 3G / 2G konfigurace parametrů ( GPRS komunikace, sériový port ) Pro připojení PCS260 do GPRS sítě musí být nastaveny určité registrační parametry, které odpovídají konkrétnímu operátoru GSM sítě. Jsou to parametry jako APN (název přístupového bodu), APN jméno (naši operátoři nepodporují) a APN heslo (naši operátoři nepodporují). Tyto parametry můžete programovat pomocí vaší ústředny nebo pomocí SMS zpráv. SIM karta 2 může být programována jen pomocí SMS zpráv. Sekce do který musíte výše zmíněné parametry zadat, jsou v následující tabulce. MG/SP/E EVO Popis Detaily [921] [2960] APN pro GPRS část 1 ( znaky 1-16) [922] [2961] APN pro GPRS část 2 ( znaky 17-32) Tyto informace [923] [2962] APN jméno část 1 získáte od vašeho [924] [2963] APN jméno část 2 GSM operátora [925] [2964] APN heslo část 1 [926] [2965] APN heslo část 2 Chcete-li konfigurovat parametry GSM sítě pomocí SMS, použijte následujícího SMS příkazy. Důležité: Parametry k SIM kartě 2 lze naprogramovat pouze prostřednictvím SMS. SMS příkazy pro SIM kartu 2, musí být poslány na SIM kartu 1. P[heslo].APN1.NAME.[název APN bodu] Programování názvu APN na SIM kartě 1 P[heslo].APN1.USER.[jméno APN] Programování APN jména na SIM kartě 1 P[heslo].APN1.PSW.[heslo APN] Programování APN hesla na SIM kartě 1 P[heslo].APN1.CLEAR Smazání názvu APN na SIM kartě 1 P[heslo].VAPN1.[tel. číslo vašeho mobilu ] Zjištění informací k APN na SIM kartě 1 Poznámka: Při programování druhé SIM karty vyměňte APN1 za APN2 a VAPN1 za VAPN2 v SMS příkazu. Eurosat CS spol. s r. o. 6 Rev. 2016/10

7 Programování a Registrování pro GPRS přenos Následující sekce popisují možnosti nastavení, které musí být naprogramovány na ústředně pro GPRS přenos. Ústředna s PCS260 může také přenášet systémové události na monitorovací pult IPR512. MG/SP EVO Popis Detaily [918] [919] [2976] až [2983] [806] [2975] Identifikační číslo pro podsystémy [7] Off + [8] Off = Primární pevná / záloha pevná [7] Off + [8] On = Primární GPRS/záloha pevná (výchozí) [7] On + [8] Off = Primární pevná / záloha pevná [7] On + [8] On = Primární pevná a GPRS paralelně MG/SP/E: sekce pro podsystémy 1 a 2 EVO: sekce pro podsystémy 1 až 8 Nastavení Přijímač Přijímač #: IP adresa* IP port** IP adresawan2 IP port WAN2 Receiver heslo~ Profil 1 [929] [930] [931] [932] [933] [934] MG/SP 2 [936] [937] [938] [939] [940] [941] Záloha [943] [944] [945] [946] [947] [948] 1 [2984] EVO 2 [2986] 3 [2988] 4 [2990] Registrace modulu - zmáčkněte [ARM] [935] [942] [949] [2985] [2987] [2989] [2991] * Pro 1 nebo 2 místné číslice, přidejte "0" před číslici: např ** Výchozí Zmáčkněte [MEM], na prázdné místo Programování nastavení GSM telefonní linky Následující body popisují možnosti, které musí být naprogramovány na ústředně pro GSM přenos. MG/SP EVO Detaily [805] [2950] [1] Off + [2] Off = Primární pevná / záloha pevná [1] Off + [2] On = Primární pevná / záloha GSM [1] On + [2] Off = Primární GSM / záloha pevná [1] On + [2] On = Primární GSM / záloha GSM Poznámka: Tel. číslo 1 na PCO se nastavuje na sekci [815], záložní tel. číslo na PCO se nastavuje na sekci [817]. Identifikační číslo podsystému pro přenos přes pevnou nebo GSM síť se nastavuje u pro MG/SP na sekci [811] a [812] u pro ústředny EVO na sekci [3061] až [3068]. Eurosat CS spol. s r. o. 7 Rev. 2016/10

8 SMS záloha komunikace Modul PCS260 umožňuje zálohu komunikace přes SMS prostřednictvím IPRS-7. Ve spojení s ústřednami : Tato funkce souží jako záloha v případě výpadku GPRS spojení a odeslání SMS o poplachu atd. Nastavení SMS zálohy komunikace Zadejte následující tvar SMS zprávy : 1. P[heslo].SMS.[tel. číslo vašeho mobilu].[iprs7 heslo] ( příklad : Padmin.SMS ) 2. Počkejte 2 minuty. PCS260 se zaregistruje k IPRS-7 přijímači. Tímto se nastaví automatická záloha IP komunikace. IP adresa : Port : Text SMS zpráv : SMS jazyk MG/SP EVO Popis [856] [2953] SMS jazyk; hodnota: Jazyk hodnota Jazyk hodnota Jazyk hodnota English 000 Czech 010 Serbian 020 French 001 Dutch 011 Malay 021 Spanish 002 Croatian 012 Slovinsko 022 Italian 003 Greek 013 Litva 023 Swedish 004 Hebrew 014 Finsko 024 Polish 005 Russian 015 Estonsko 025 Portuguese 006 Bulgarian 016 French Canadian 026 German 007 Romanian 017 Belgie 027 Turkish 008 Slovak 018 Lotyšsko 028 Hungarian 009 Chinese 019 Makedonie 030 Eurosat CS spol. s r. o. 8 Rev. 2016/10

9 Zastřežení / odstřežení systému pomocí textové zprávy Je možné zastřežit a odstřežit systém zasláním SMS zprávy z libovolného mobilního telefonu. Tato zpráva musí být zaslána na telefonní číslo PCS260. Text SMS zprávy má specifický tvar a formát, který musí být zaslán na telefonní číslo PCS260 modulu. Formát je následující: Formát SMS textové zprávy C[UŽIVATELSKÝ KÓD].[AKCE].A[PODSYSTÉM].[TELEFONNÍ ČÍSLO vašeho mobilu] Například: Zastřežení Odstřežení Zastřežení více podsystémů C1234.ARM.A C1234.OFF.A C1234.ARM.A1,3,5TO je uživatelský kód který používáte na klávesnici pro zastřežení a odsteřežení je vaše telefonní číslo na které pošle modul PCS260 SMS o provedení zastřežení/odstřežení, toto číslo nemusí být v SMS zprávě uvedeno. Seznam SMS příkazů P[heslo].A.[IP adresa].p[port] P[heslo].IP.[tel. číslo vašeho mobilu] P[heslo].RESET P[heslo].BWS.ON P[heslo].BWS.OFF P[heslo].VOLOUT.[GSM hlasitost výstupu] Tento příkaz není možný při použití UC300 P[heslo].STATUS.[telefonní číslo] Tento příkaz není možný při použití UC300 Použití při GPRS vzdáleném přístupu z PC ( Babyware, Neware) do ústředny a to při GPRS call back Použít k získání IP adresy PCS260, použití jestliže máte veřejnou IP adresu na SIM kartě, méně častý způsob spojení. Použít pro reset modulu PCS260 Použít pro nastavení úsporného módu při vysílání Použít pro vypnutí úsporného módu při vysílání Použití při nastavení hlasitosti;rozsah 50 až 100 Použit k získání informací jako: IP adresy, portu, SIG (síla signálu 1-31), Quality (Kvalita rozsah 0-7 a značí nízké-žádné rušení Bit error rate Bitová chybovost) a také zda je/není nastaven úsporný mód při vysílání. P[heslo].APN1.NAME.[název APN bodu] Programování názvu APN na SIM kartě 1 P[heslo].APN1.USER.[jméno APN] Programování APN jména na SIM kartě 1 P[heslo].APN1.PSW.[heslo APN] Programování APN hesla na SIM kartě 1 P[heslo].APN1.CLEAR Smazání názvu APN na SIM kartě 1 P[heslo].VAPN1.[tel. číslo vašeho mobilu ] Zjištění informací k APN na SIM kartě 1 P[heslo].APN2.NAME.[název APN bodu] Programování názvu APN na SIM kartě 2 P[heslo].APN2.USER.[jméno APN] Programování APN jména na SIM kartě 2 P[heslo].APN2.PSW.[heslo APN] Programování APN hesla na SIM kartě 2 P[heslo].APN2.CLEAR Smazání názvu APN na SIM kartě 2 P[heslo].VAPN2.[tel. číslo vašeho mobilu ] Zjištění informací k APN na SIM kartě 2 Eurosat CS spol. s r. o. 9 Rev. 2016/10

10 P[heslo].[IP1W1/IP1W2/ IP2W1/IP2W2/IP3W1/IP3W2/ IP4W1/IPW2].[název domény] P[heslo].[IP1W1/IP1W2/ IP2W1/IP2W2/IP3W1/IP3W2/ IP4W1/IPW2].CLEAR P[heslo].DNS.[ip adresa] P[heslo].DNS.CLEAR Nastavení názvu domény pro 3G/2G přijímač Smazání názvu domény pro 3G/2G přijímač Nastavení názvu domény serveru (DNS) IP adresy Smazání názvu domény serveru (DNS) IP adresy [heslo] je GPRS instalační heslo u ústředen EVO sekce [3013] u ústředen SP/MG sekce [927], tovární hodnota tohoto hesla je admin. Technické specifikace RF pásmo Anténa šířka pásma Napájení Spotřeba Rozměry Třída 4 850/900 MHz Třída /1900 MHz UMTS 850/1900@ 0.25W (Amerika) UMTS 900/2100@ 0.25W ( Evropa) 5 pásmová, širokopásmová 12 V DC 60mA, max.300ma při GPRS/GSM přenosu 20,8cm x 7,5cm x 2cm; Provozní teplota -20 C až 50 C; vlhkost 0-90% Šifrování SMS protokol 128-bit SIM karta UMTS ( 3G ) 7-bit (GSM:3GPP TS /GSM03.38) nebo 16-bit (UCS2 ISO/IEC10646) Eurosat CS spol. s r. o. 10 Rev. 2016/10
