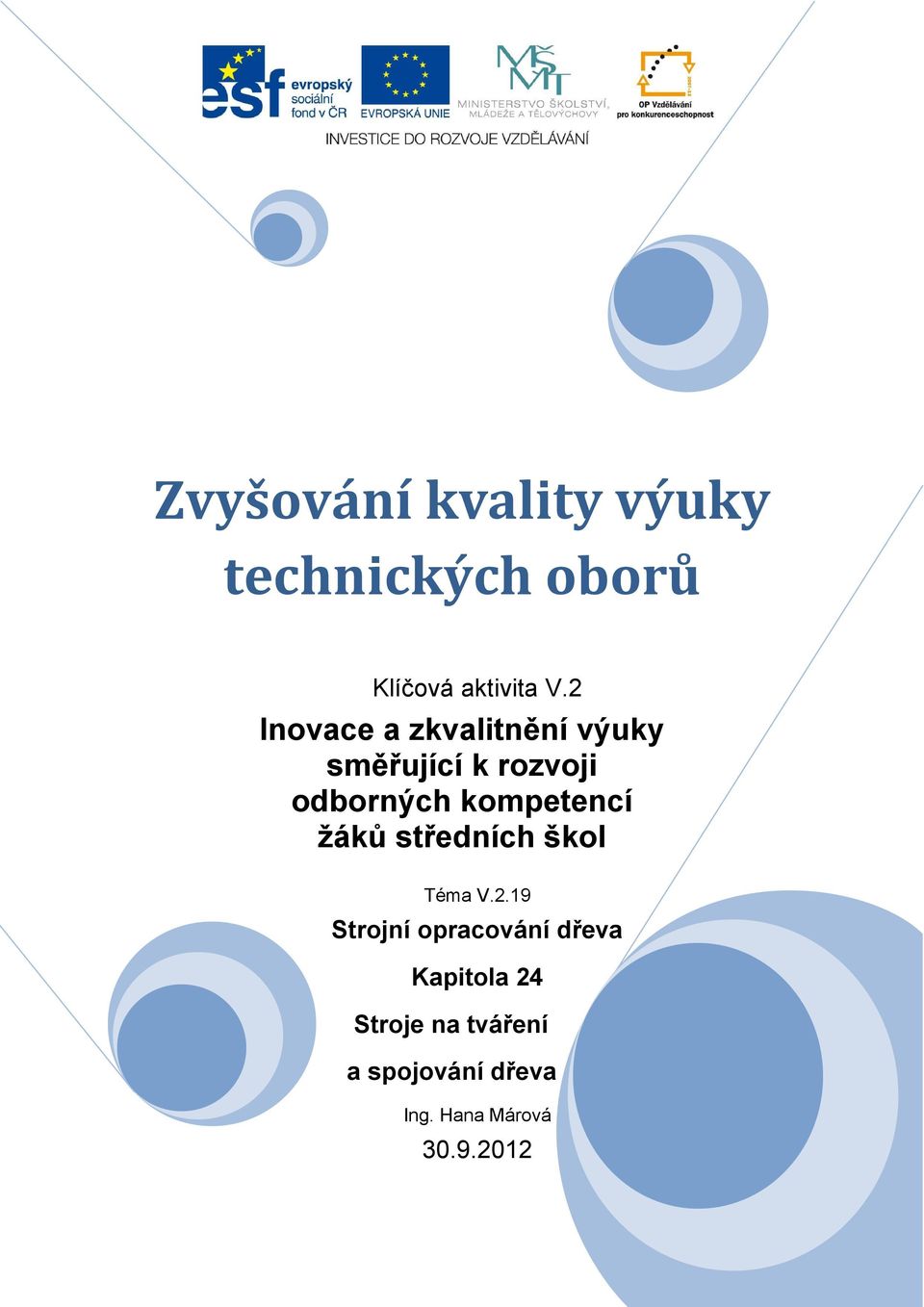

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.19 Strojní opracování dřeva Kapitola 24 Stroje na tváření a spojování dřeva Ing. Hana Márová

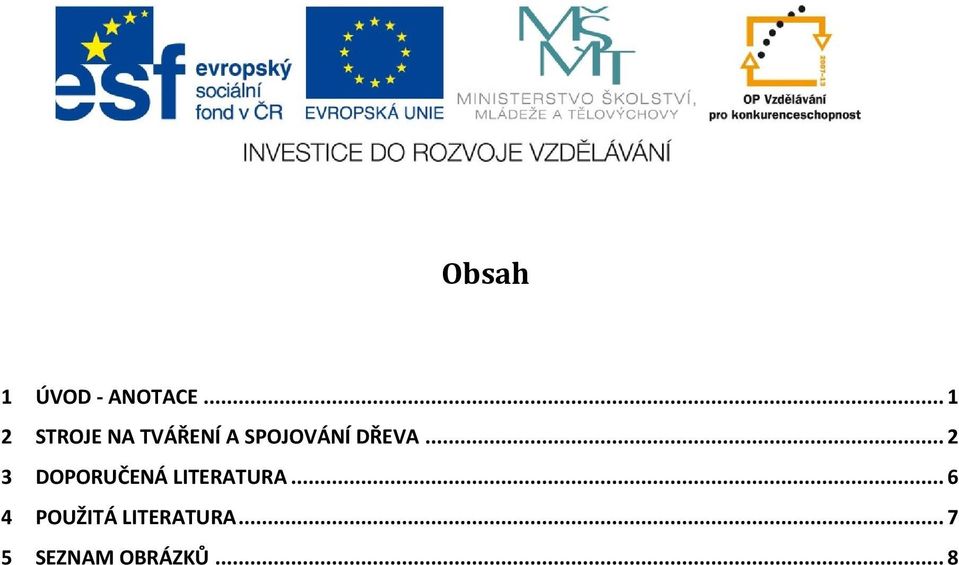

2 Obsah 1 ÚVOD - ANOTACE STROJE NA TVÁŘENÍ A SPOJOVÁNÍ DŘEVA DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

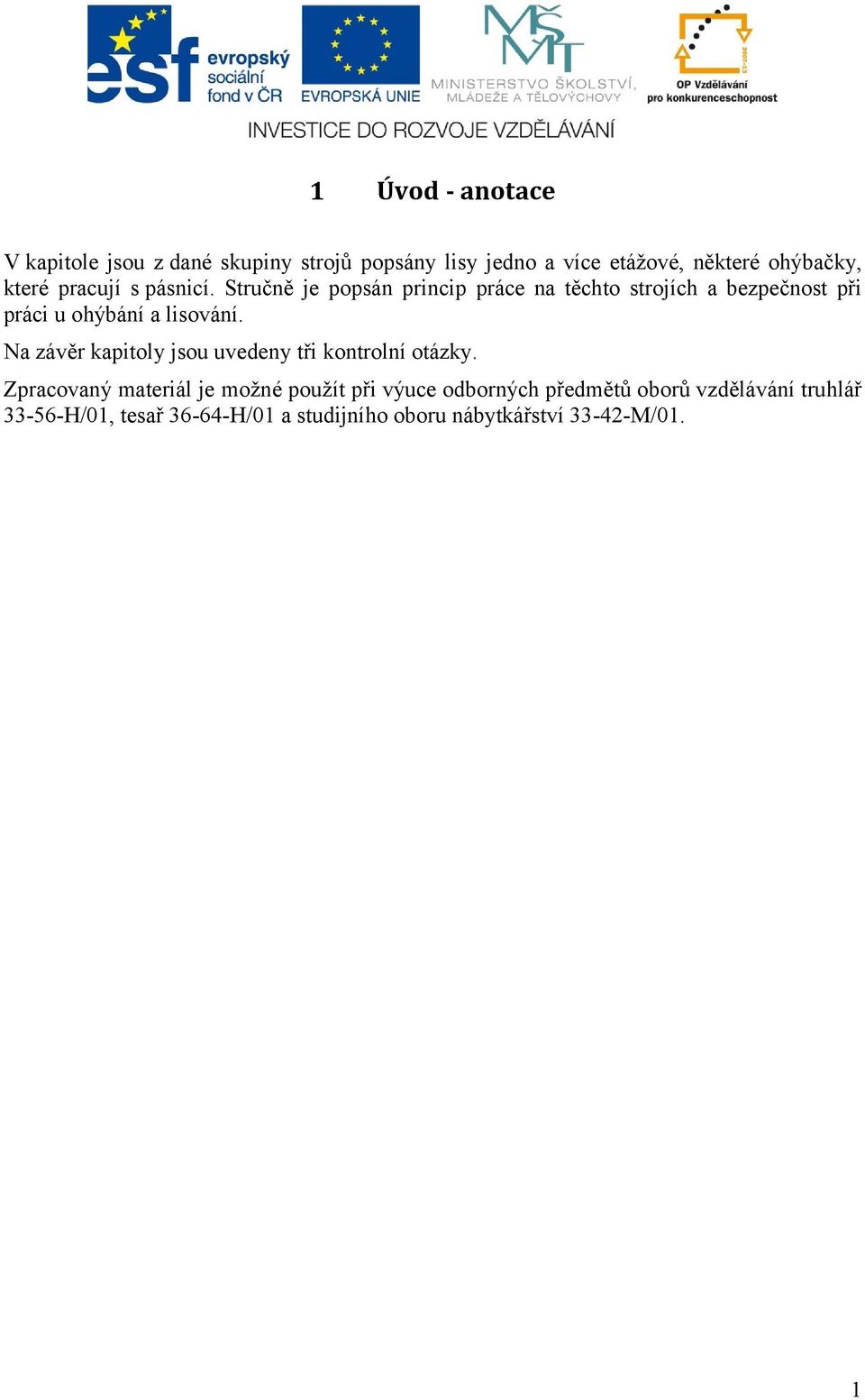

3 1 Úvod - anotace V kapitole jsou z dané skupiny strojů popsány lisy jedno a více etážové, některé ohýbačky, které pracují s pásnicí. Stručně je popsán princip práce na těchto strojích a bezpečnost při práci u ohýbání a lisování. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

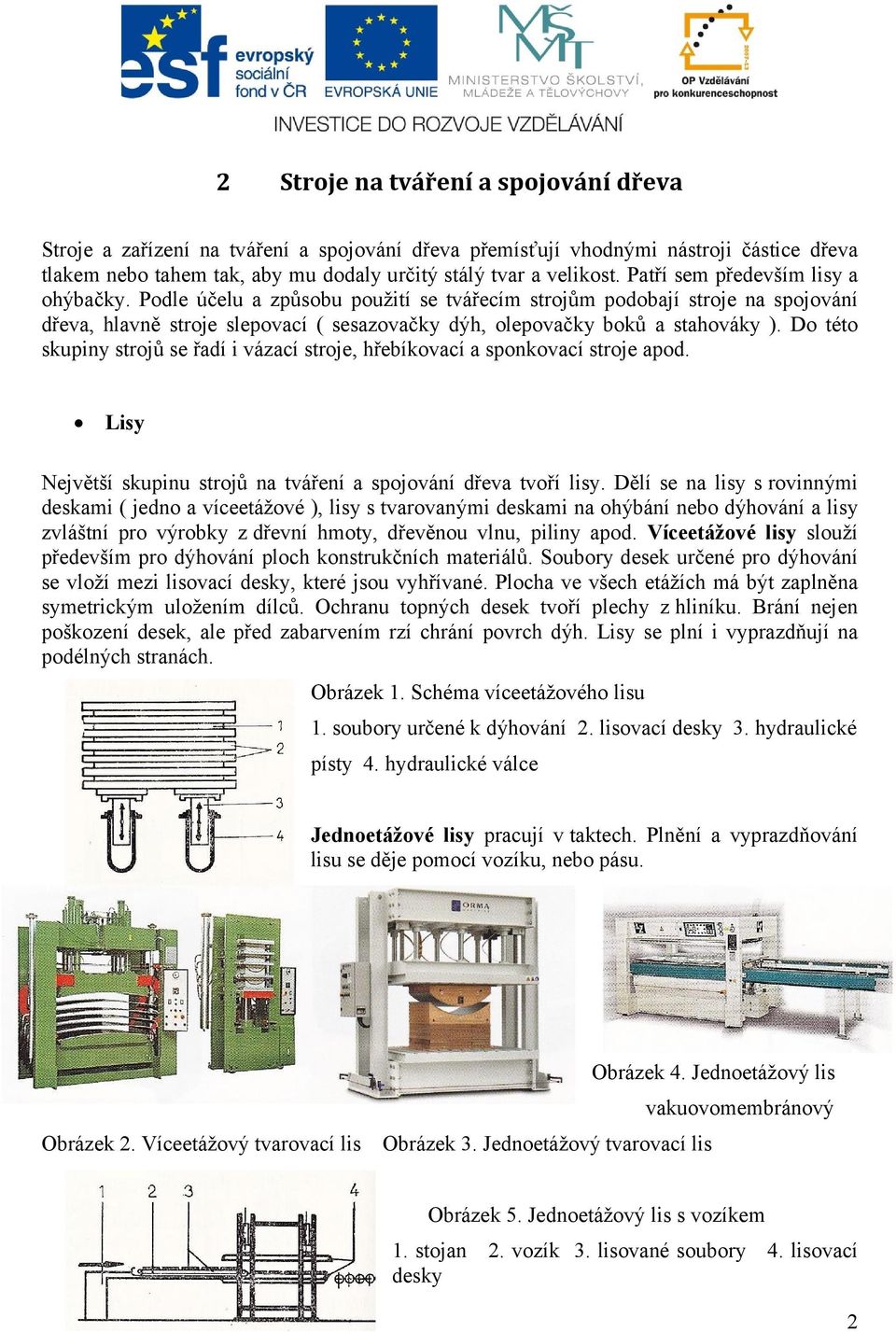

4 2 Stroje na tváření a spojování dřeva Stroje a zařízení na tváření a spojování dřeva přemísťují vhodnými nástroji částice dřeva tlakem nebo tahem tak, aby mu dodaly určitý stálý tvar a velikost. Patří sem především lisy a ohýbačky. Podle účelu a způsobu použití se tvářecím strojům podobají stroje na spojování dřeva, hlavně stroje slepovací ( sesazovačky dýh, olepovačky boků a stahováky ). Do této skupiny strojů se řadí i vázací stroje, hřebíkovací a sponkovací stroje apod. Lisy Největší skupinu strojů na tváření a spojování dřeva tvoří lisy. Dělí se na lisy srovinnými deskami ( jedno a víceetážové ), lisy s tvarovanými deskami na ohýbání nebo dýhování a lisy zvláštní pro výrobky z dřevní hmoty, dřevěnou vlnu, piliny apod. Víceetážové lisy slouží především pro dýhování ploch konstrukčních materiálů. Soubory desek určené pro dýhování se vloží mezi lisovací desky, které jsou vyhřívané. Plocha ve všech etážích má být zaplněna symetrickým uložením dílců. Ochranu topných desek tvoří plechy z hliníku. Brání nejen poškození desek, ale před zabarvením rzí chrání povrch dýh. Lisy se plní i vyprazdňují na podélných stranách. Obrázek 1. Schéma víceetážového lisu 1. soubory určené k dýhování 2. lisovací desky 3. hydraulické písty 4. hydraulické válce Jednoetážové lisy pracují v taktech. Plnění a vyprazdňování lisu se děje pomocí vozíku, nebo pásu. Obrázek 2. Víceetážový tvarovací lis Obrázek 3. Jednoetážový tvarovací lis Obrázek 4. Jednoetážový lis vakuovomembránový Obrázek 5. Jednoetážový lis s vozíkem 1. stojan 2. vozík 3. lisované soubory 4. lisovací desky 2

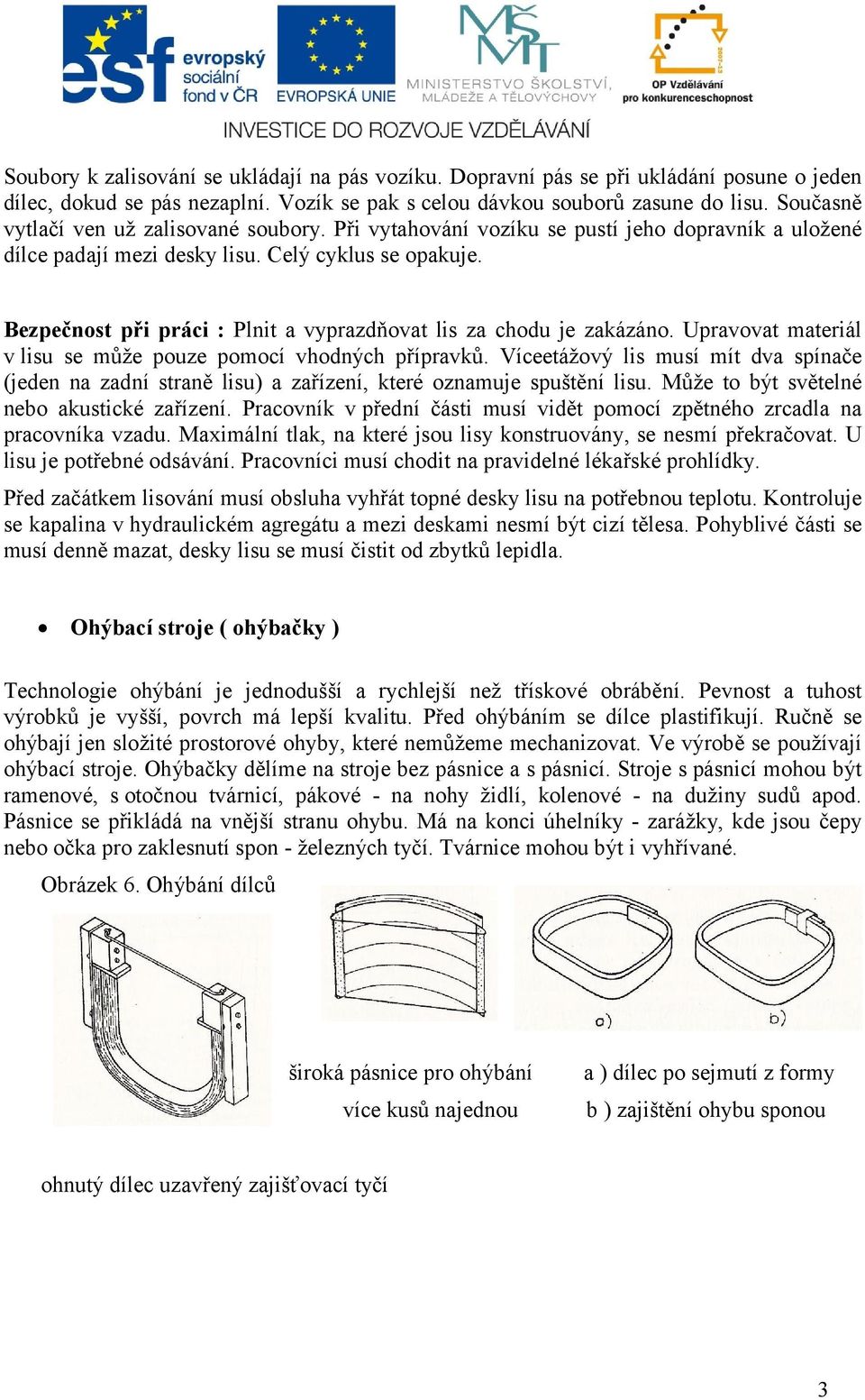

5 Soubory k zalisování se ukládají na pás vozíku. Dopravní pás se při ukládání posune o jeden dílec, dokud se pás nezaplní. Vozík se pak s celou dávkou souborů zasune do lisu. Současně vytlačí ven už zalisované soubory. Při vytahování vozíku se pustí jeho dopravník a uložené dílce padají mezi desky lisu. Celý cyklus se opakuje. Bezpečnost při práci : Plnit a vyprazdňovat lis za chodu je zakázáno. Upravovat materiál v lisu se může pouze pomocí vhodných přípravků. Víceetážový lis musí mít dva spínače (jeden na zadní straně lisu) a zařízení, které oznamuje spuštění lisu. Může to být světelné nebo akustické zařízení. Pracovník v přední části musí vidět pomocí zpětného zrcadla na pracovníka vzadu. Maximální tlak, na které jsou lisy konstruovány, se nesmí překračovat. U lisu je potřebné odsávání. Pracovníci musí chodit na pravidelné lékařské prohlídky. Před začátkem lisování musí obsluha vyhřát topné desky lisu na potřebnou teplotu. Kontroluje se kapalina v hydraulickém agregátu a mezi deskami nesmí být cizí tělesa. Pohyblivé části se musí denně mazat, desky lisu se musí čistit od zbytků lepidla. Ohýbací stroje ( ohýbačky ) Technologie ohýbání je jednodušší a rychlejší než třískové obrábění. Pevnost a tuhost výrobků je vyšší, povrch má lepší kvalitu. Před ohýbáním se dílce plastifikují. Ručně se ohýbají jen složité prostorové ohyby, které nemůžeme mechanizovat. Ve výrobě se používají ohýbací stroje. Ohýbačky dělíme na stroje bez pásnice a s pásnicí. Stroje s pásnicí mohou být ramenové, s otočnou tvárnicí, pákové - na nohy židlí, kolenové - na dužiny sudů apod. Pásnice se přikládá na vnější stranu ohybu. Má na konci úhelníky - zarážky, kde jsou čepy nebo očka pro zaklesnutí spon - železných tyčí. Tvárnice mohou být i vyhřívané. Obrázek 6. Ohýbání dílců široká pásnice pro ohýbání více kusů najednou a ) dílec po sejmutí z formy b ) zajištění ohybu sponou ohnutý dílec uzavřený zajišťovací tyčí 3

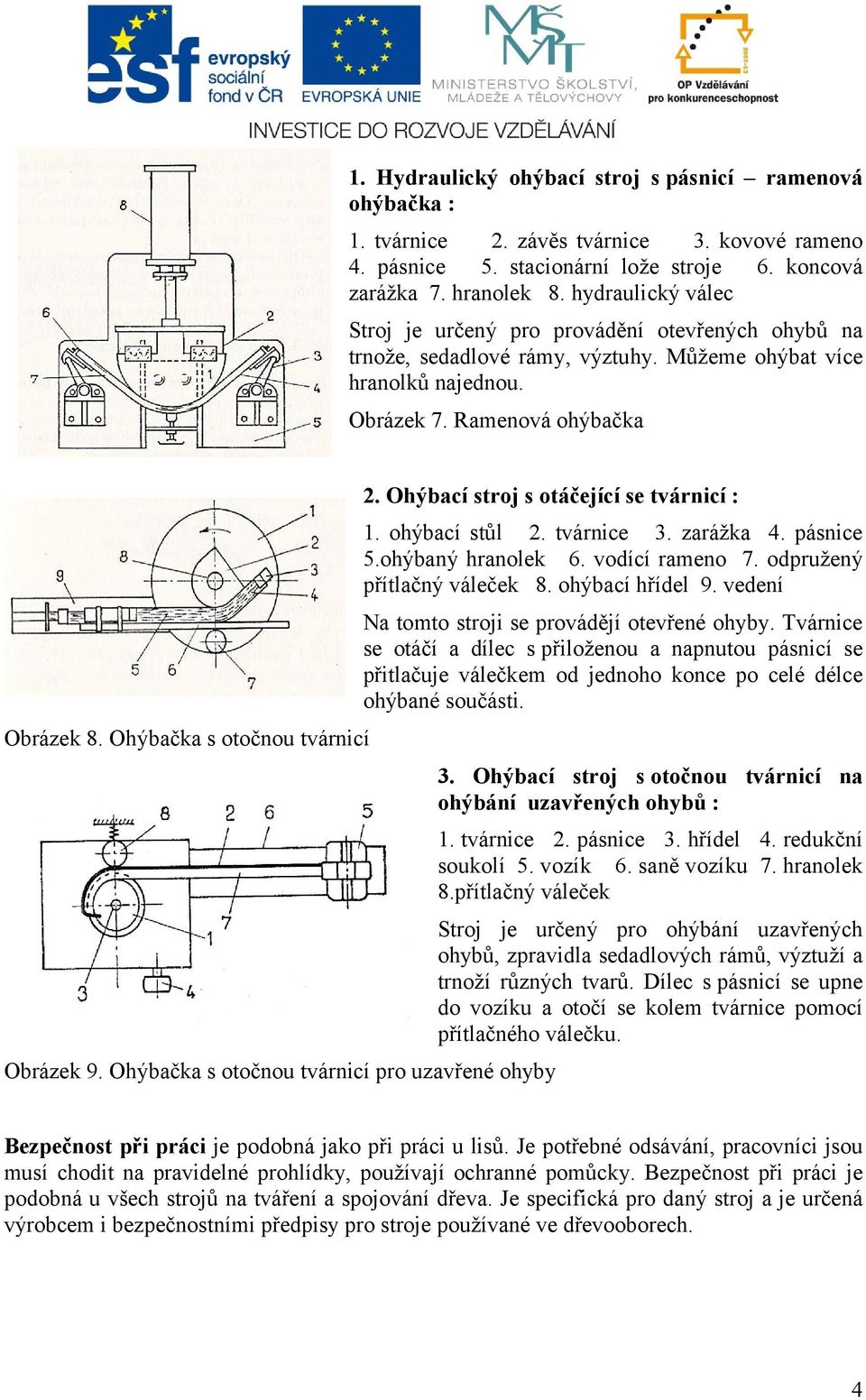

6 1. Hydraulický ohýbací stroj s pásnicí ramenová ohýbačka : 1. tvárnice 2. závěs tvárnice 3. kovové rameno 4. pásnice 5. stacionární lože stroje 6. koncová zarážka 7. hranolek 8. hydraulický válec Stroj je určený pro provádění otevřených ohybů na trnože, sedadlové rámy, výztuhy. Můžeme ohýbat více hranolků najednou. Obrázek 7. Ramenová ohýbačka Obrázek 8. Ohýbačka s otočnou tvárnicí 2. Ohýbací stroj s otáčející se tvárnicí : Obrázek 9. Ohýbačka s otočnou tvárnicí pro uzavřené ohyby 1. ohýbací stůl 2. tvárnice 3. zarážka 4. pásnice 5.ohýbaný hranolek 6. vodící rameno 7. odpružený přítlačný váleček 8. ohýbací hřídel 9. vedení Na tomto stroji se provádějí otevřené ohyby. Tvárnice se otáčí a dílec s přiloženou a napnutou pásnicí se přitlačuje válečkem od jednoho konce po celé délce ohýbané součásti. 3. Ohýbací stroj s otočnou tvárnicí na ohýbání uzavřených ohybů : 1. tvárnice 2. pásnice 3. hřídel 4. redukční soukolí 5. vozík 6. saně vozíku 7. hranolek 8.přítlačný váleček Stroj je určený pro ohýbání uzavřených ohybů, zpravidla sedadlových rámů, výztuží a trnoží různých tvarů. Dílec s pásnicí se upne do vozíku a otočí se kolem tvárnice pomocí přítlačného válečku. Bezpečnost při práci je podobná jako při práci u lisů. Je potřebné odsávání, pracovníci jsou musí chodit na pravidelné prohlídky, používají ochranné pomůcky. Bezpečnost při práci je podobná u všech strojů na tváření a spojování dřeva. Je specifická pro daný stroj a je určená výrobcem i bezpečnostními předpisy pro stroje používané ve dřevooborech. 4

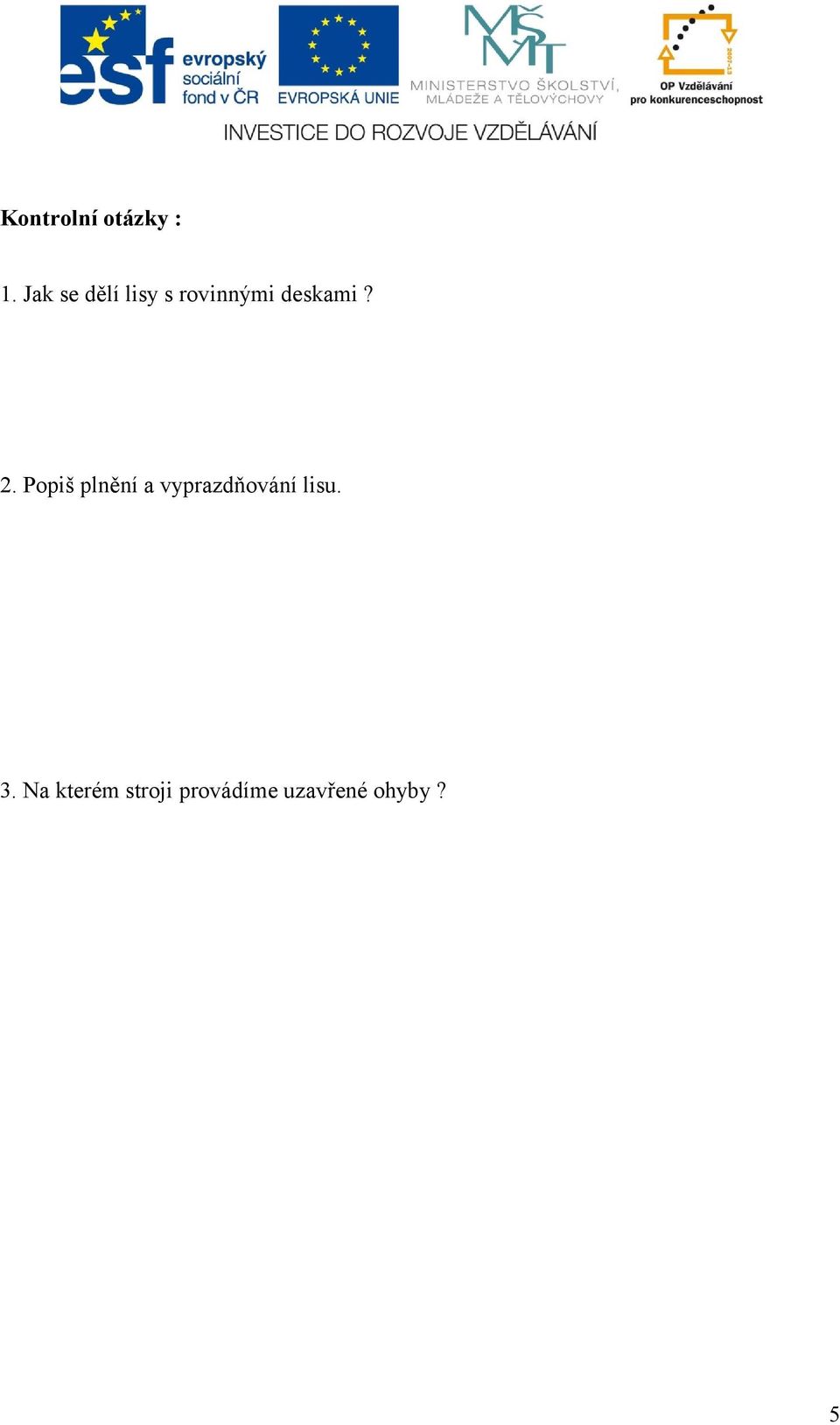

7 Kontrolní otázky : 1. Jak se dělí lisy s rovinnými deskami? 2. Popiš plnění a vyprazdňování lisu. 3. Na kterém stroji provádíme uzavřené ohyby? 5

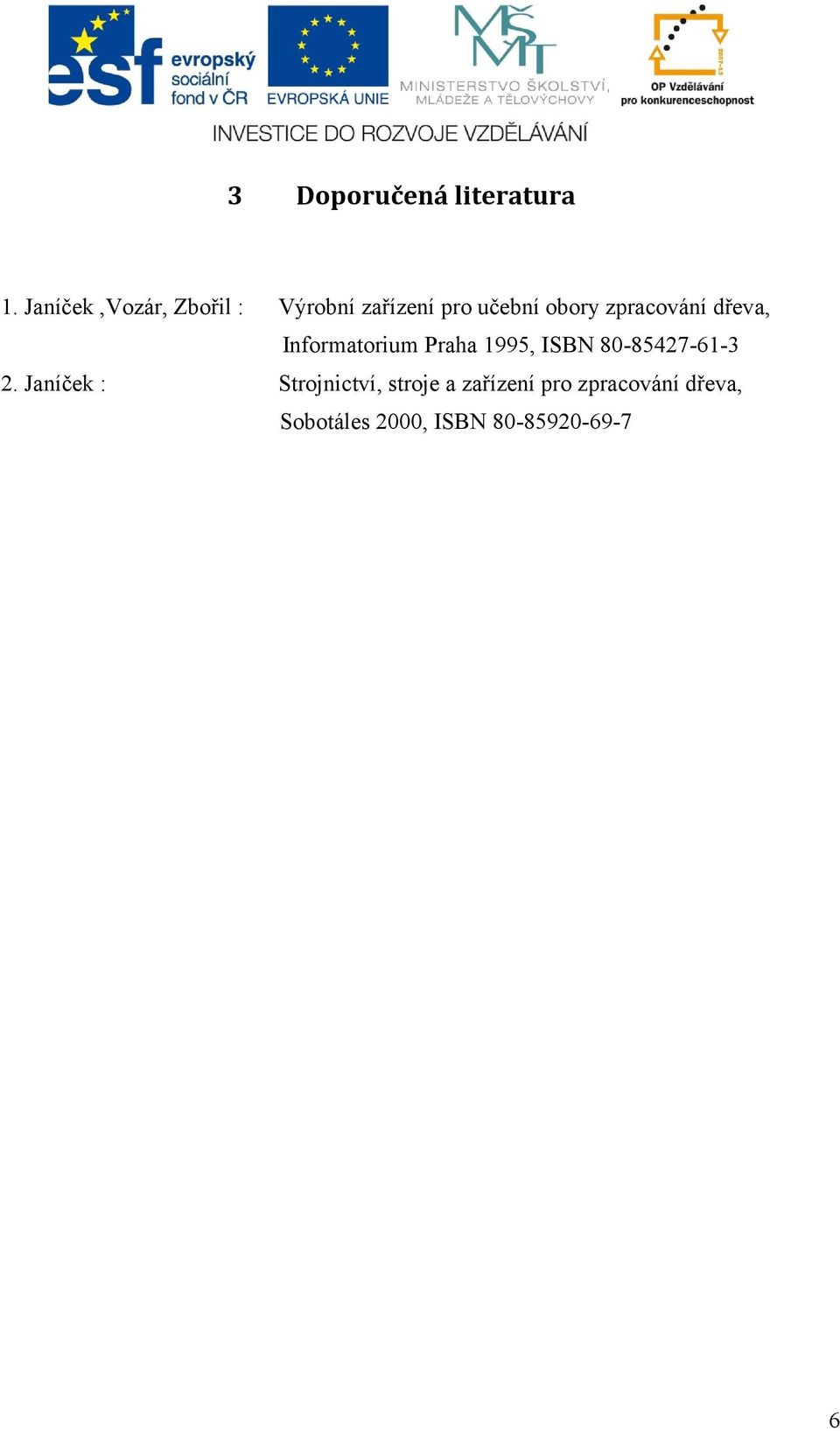

8 3 Doporučená literatura 1. Janíček,Vozár, Zbořil : Výrobní zařízení pro učební obory zpracování dřeva, Informatorium Praha 1995, ISBN Janíček : Strojnictví, stroje a zařízení pro zpracování dřeva, Sobotáles 2000, ISBN

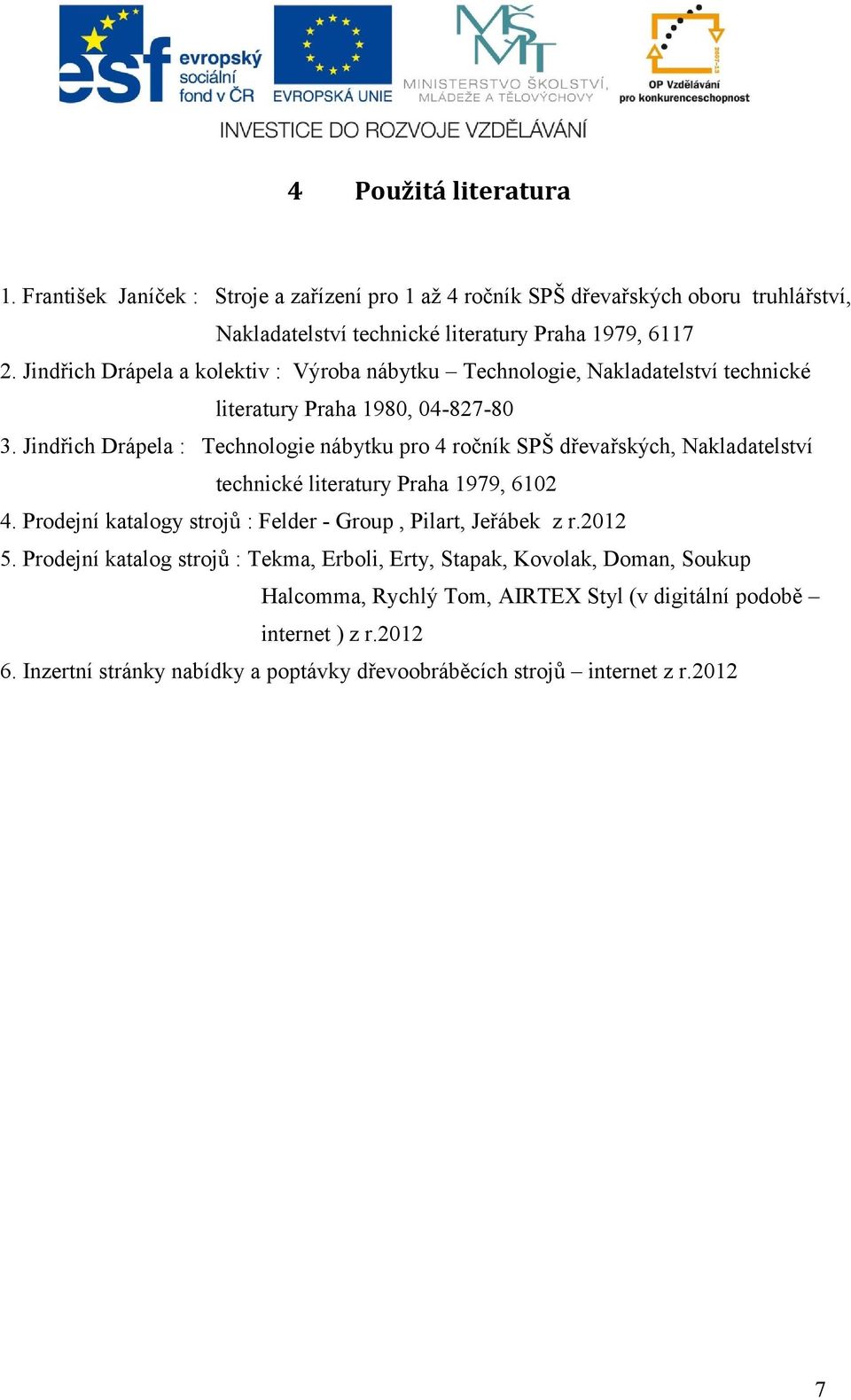

9 4 Použitá literatura 1. František Janíček : Stroje a zařízení pro 1 až 4 ročník SPŠ dřevařských oboru truhlářství, Nakladatelství technické literatury Praha 1979, Jindřich Drápela a kolektiv : Výroba nábytku Technologie, Nakladatelství technické literatury Praha 1980, Jindřich Drápela : Technologie nábytku pro 4 ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1979, Prodejní katalogy strojů : Felder - Group, Pilart, Jeřábek z r Prodejní katalog strojů : Tekma, Erboli, Erty, Stapak, Kovolak, Doman, Soukup Halcomma, Rychlý Tom, AIRTEX Styl (v digitální podobě internet ) z r Inzertní stránky nabídky a poptávky dřevoobráběcích strojů internet z r

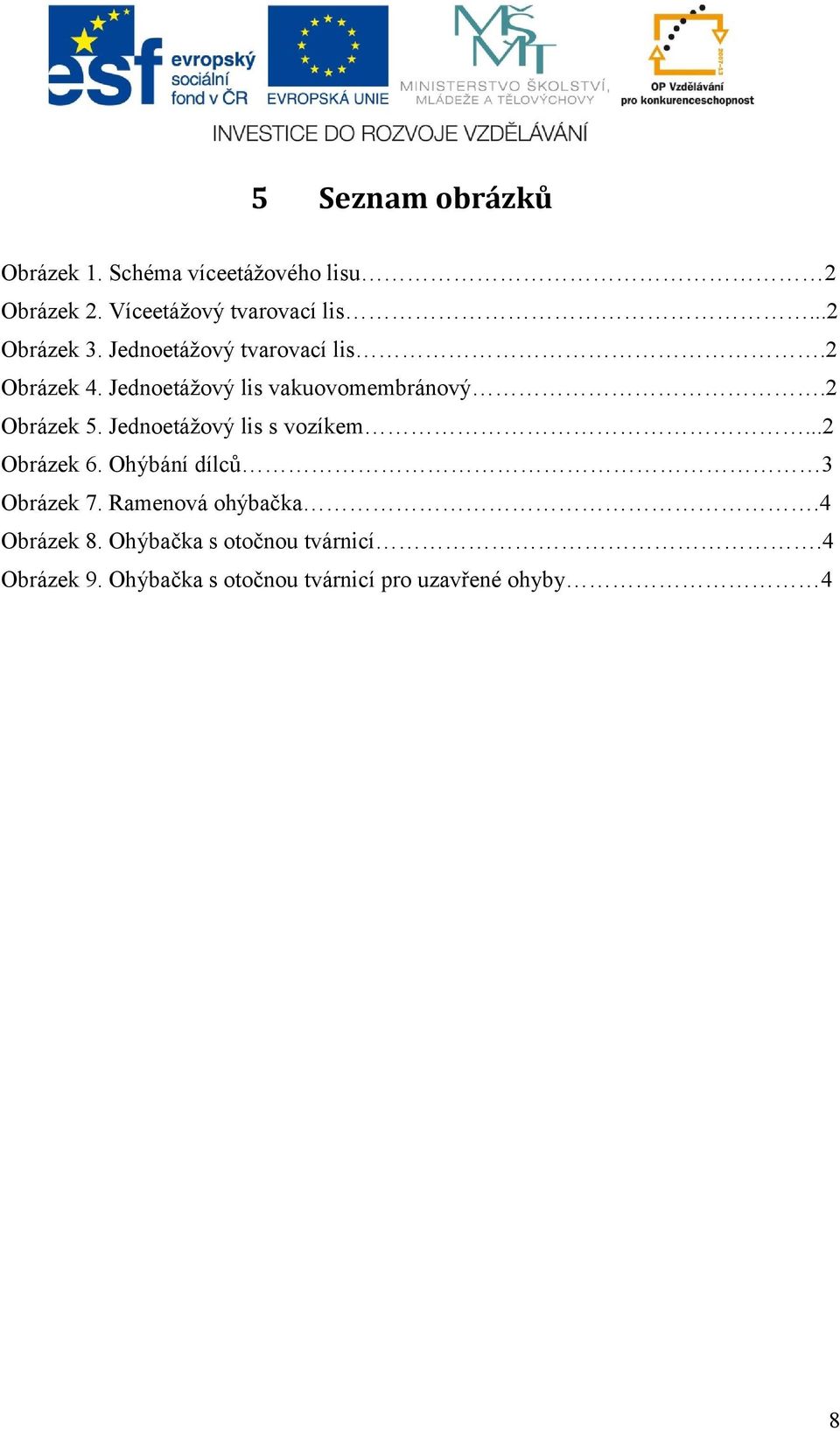

10 5 Seznam obrázků Obrázek 1. Schéma víceetážového lisu 2 Obrázek 2. Víceetážový tvarovací lis...2 Obrázek 3. Jednoetážový tvarovací lis.2 Obrázek 4. Jednoetážový lis vakuovomembránový.2 Obrázek 5. Jednoetážový lis s vozíkem...2 Obrázek 6. Ohýbání dílců 3 Obrázek 7. Ramenová ohýbačka.4 Obrázek 8. Ohýbačka s otočnou tvárnicí.4 Obrázek 9. Ohýbačka s otočnou tvárnicí pro uzavřené ohyby 4 8
