1 ZOBRAZOVÁNÍ ZRCADLY Mgr. Jan Ptáčník - GJVJ - Septima - Optika

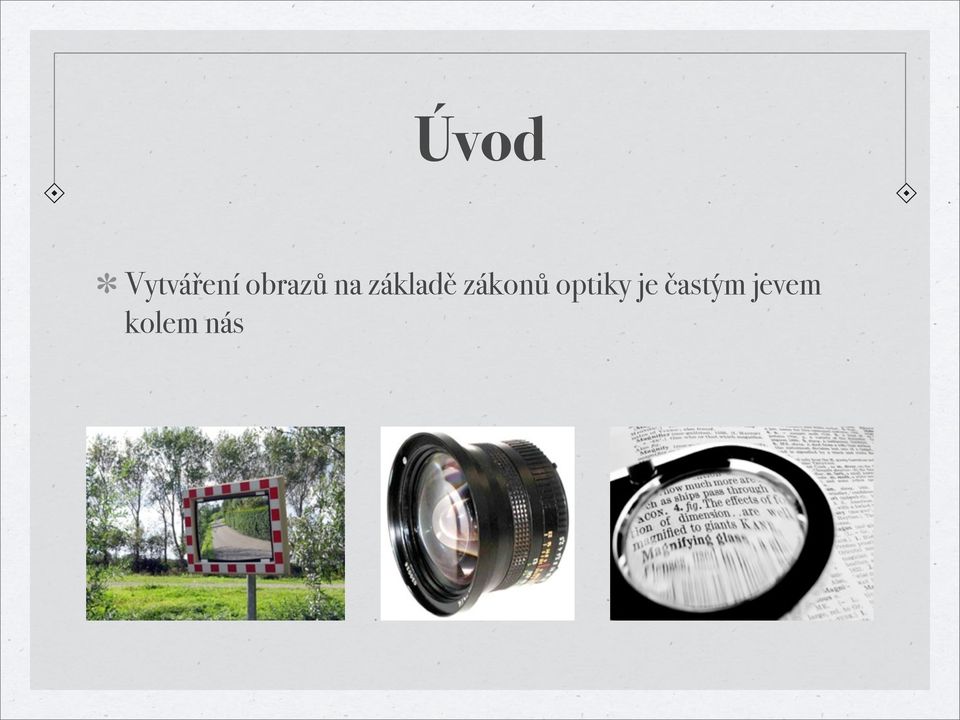

2 Úvod Vytváření obrazů na základě zákonů optiky je častým jevem kolem nás

3 Základní principy

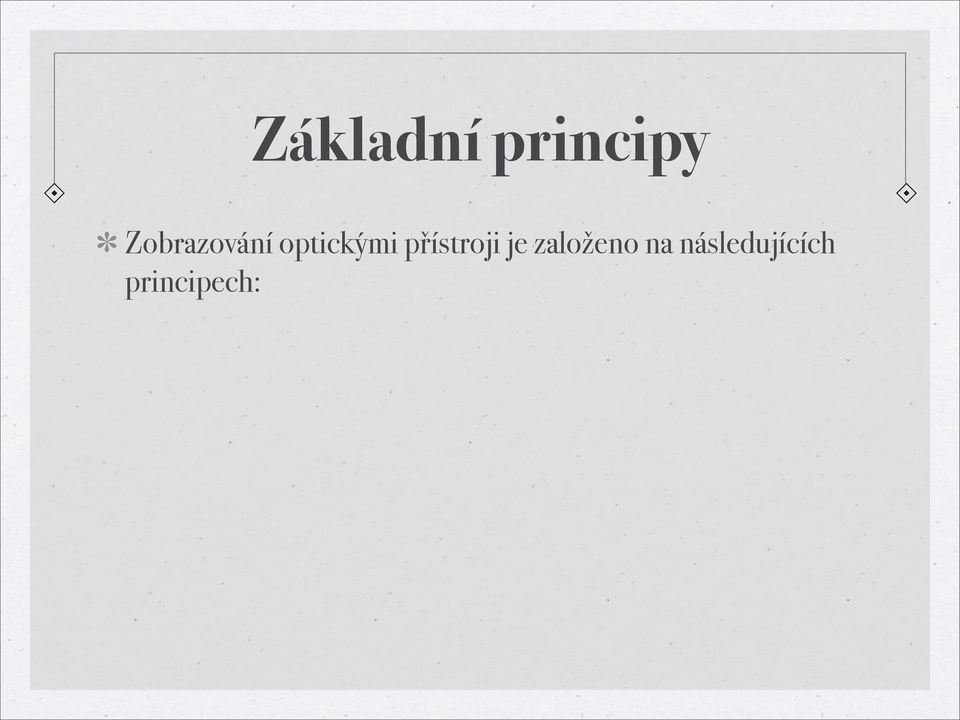

4 Základní principy Zobrazování optickými přístroji je založeno na následujících principech:

5 Základní principy Zobrazování optickými přístroji je založeno na následujících principech: Přímočaré šíření světla

6 Základní principy Zobrazování optickými přístroji je založeno na následujících principech: Přímočaré šíření světla Zákon lomu

7 Základní principy Zobrazování optickými přístroji je založeno na následujících principech: Přímočaré šíření světla Zákon lomu Zákon odrazu

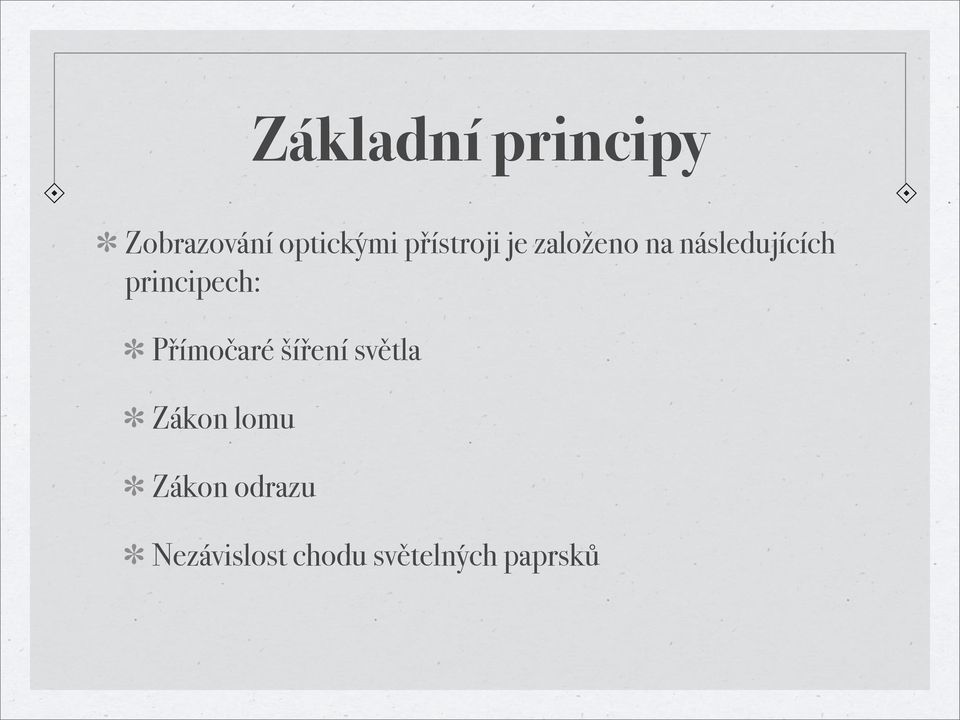

8 Základní principy Zobrazování optickými přístroji je založeno na následujících principech: Přímočaré šíření světla Zákon lomu Zákon odrazu Nezávislost chodu světelných paprsků

9 Optické zobrazování

10 Optické zobrazování Zobrazovací prvky - na základě zákonů paprskové optiky mění chod paprsků

11 Optické zobrazování Zobrazovací prvky - na základě zákonů paprskové optiky mění chod paprsků Tyto prvky jsou uspořádány do optické soustavy

12 Optické zobrazování Zobrazovací prvky - na základě zákonů paprskové optiky mění chod paprsků Tyto prvky jsou uspořádány do optické soustavy Skutečný obraz - vzniká na průsečíku sbíhavých paprsků, lze jej zachytit na stínítku

13 Optické zobrazování Zobrazovací prvky - na základě zákonů paprskové optiky mění chod paprsků Tyto prvky jsou uspořádány do optické soustavy Skutečný obraz - vzniká na průsečíku sbíhavých paprsků, lze jej zachytit na stínítku Neskutečný ( zdánlivý ) obraz - vzniká u rozbíhavých paprsků a nelze jej zachytit na stínítku

14 Optické zobrazování

15 Rovinné zrcadlo

16 Rovinné zrcadlo Jestliže se při zobrazování uplatňuje odraz světla, mluvíme o zobrazení odrazem.

17 Rovinné zrcadlo Jestliže se při zobrazování uplatňuje odraz světla, mluvíme o zobrazení odrazem. Nejjednodušším příkladem je odraz na rovinném zrcadle

18 Rovinné zrcadlo Jestliže se při zobrazování uplatňuje odraz světla, mluvíme o zobrazení odrazem. Nejjednodušším příkladem je odraz na rovinném zrcadle Toto zobrazení využívá zákona odrazu

19 Rovinné zrcadlo Jestliže se při zobrazování uplatňuje odraz světla, mluvíme o zobrazení odrazem. Nejjednodušším příkladem je odraz na rovinném zrcadle Toto zobrazení využívá zákona odrazu

20 Rovinné zrcadlo Jestliže se při zobrazování uplatňuje odraz světla, mluvíme o zobrazení odrazem. Nejjednodušším příkladem je odraz na rovinném zrcadle Toto zobrazení využívá zákona odrazu

21 Rovinné zrcadlo Jestliže se při zobrazování uplatňuje odraz světla, mluvíme o zobrazení odrazem. Nejjednodušším příkladem je odraz na rovinném zrcadle Toto zobrazení využívá zákona odrazu

22 Rovinné zrcadlo

23 Rovinné zrcadlo

24 Rovinné zrcadlo Paprsky dopadající na plochu zrcadla se podle zákona odrazu odrážejí. Tyto odražené paprsky jsou rozbíhavé. Obraz je tedy zdánlivý a vznikne p r o d l o u ž e n í m odražených paprsků za zrcadlo.

25 Obraz rovinného zrcadla

26 Obraz rovinného zrcadla Obraz vytvořený rovinným zrcadlem je vždy zdánlivý, vzpřímený, stejně veliký jako předmět a souměrný s předmětem podle roviny zrcadla.

27 Obraz rovinného zrcadla Obraz vytvořený rovinným zrcadlem je vždy zdánlivý, vzpřímený, stejně veliký jako předmět a souměrný s předmětem podle roviny zrcadla.

28 Obraz rovinného zrcadla Obraz vytvořený rovinným zrcadlem je vždy zdánlivý, vzpřímený, stejně veliký jako předmět a souměrný s předmětem podle roviny zrcadla.

29 Reálná rovinná zrcadla

30 Reálná rovinná zrcadla Při výrobě se využívají vlastnosti lesklých kovových ploch ( ty odrážejí až přes 90% dopadajícího světla )

31 Reálná rovinná zrcadla Při výrobě se využívají vlastnosti lesklých kovových ploch ( ty odrážejí až přes 90% dopadajícího světla ) Většinou je kov ( cínový amalgám ) nanesen na zadní stěně desky

32 Reálná rovinná zrcadla Při výrobě se využívají vlastnosti lesklých kovových ploch ( ty odrážejí až přes 90% dopadajícího světla ) Většinou je kov ( cínový amalgám ) nanesen na zadní stěně desky Kvůli zdvojenému odrazu světla se ve složitějších optických přístrojích užívají zrcadla s nanesenou lesklou plochou na vnějším povrchu skla

33 Reálná rovinná zrcadla Při výrobě se využívají vlastnosti lesklých kovových ploch ( ty odrážejí až přes 90% dopadajícího světla ) Většinou je kov ( cínový amalgám ) nanesen na zadní stěně desky Kvůli zdvojenému odrazu světla se ve složitějších optických přístrojích užívají zrcadla s nanesenou lesklou plochou na vnějším povrchu skla

34 Příklad 1 Na břehu rybníka stojí stožár veřejného osvětlení, jehož lampa je ve výšce H nad hladinou. Na opačné straně rybníka ve vzdálenosti d od stožáru je pozorovatel, jehož oči jsou ve výšce h nad hladinou. Sestavte rovnici pro výpočet polohy bodu na hladině, v němž se odráží paprsek vycházející z lampy a směřující do oka pozorovatele.

35 Příklad 2 Jak vysoké musí být rovinné zrcadlo zavěšené svisle na stěnu, aby člověk výšky 180 cm, stojící 1 m od zrcadla, viděl v zrcadle celou svoji postavu? Oči pozorovatele jsou ve svislé vzdálenosti 10 cm od temene hlavy. V jaké výšce od podlahy musí být dolní a horní okraj zrcadla? Bude třeba změnit velikost zrcadla, aby pozorovatel viděl celou svou postavu z větší vzdálenosti?

36 Příklad 3 Aby na dno válce s neprůhlednými stěnami dopadaly kolmo sluneční paprsky, je nad válcem umístěno rovinné zrcadlo, které je do svislého směru odchýleno o úhel 25. Jaká je úhlová výška Slunce nad obzorem?
