Návod na EB 3004 NET Sata

Transkript

1 Návod na EB 3004 NET Sata Heslo defaultní v zařízení , přes síť jméno: ADMIN heslo: Obsah balení 1) Jednotka DVR 2) Dálkový ovladač (baterie přibaleny) 3) Zdroj 19V DC 4) Napájecí kabel ke zdroji 5) CD originální od výrobce 6) Set na montáž HDD (2x lišta a šroubky) Instalace HDD 1) Vymontujte 3 šrouby na zadní straně (záruku neztratíte) 2) Horní kryt odsuńte dozedu a nahoru

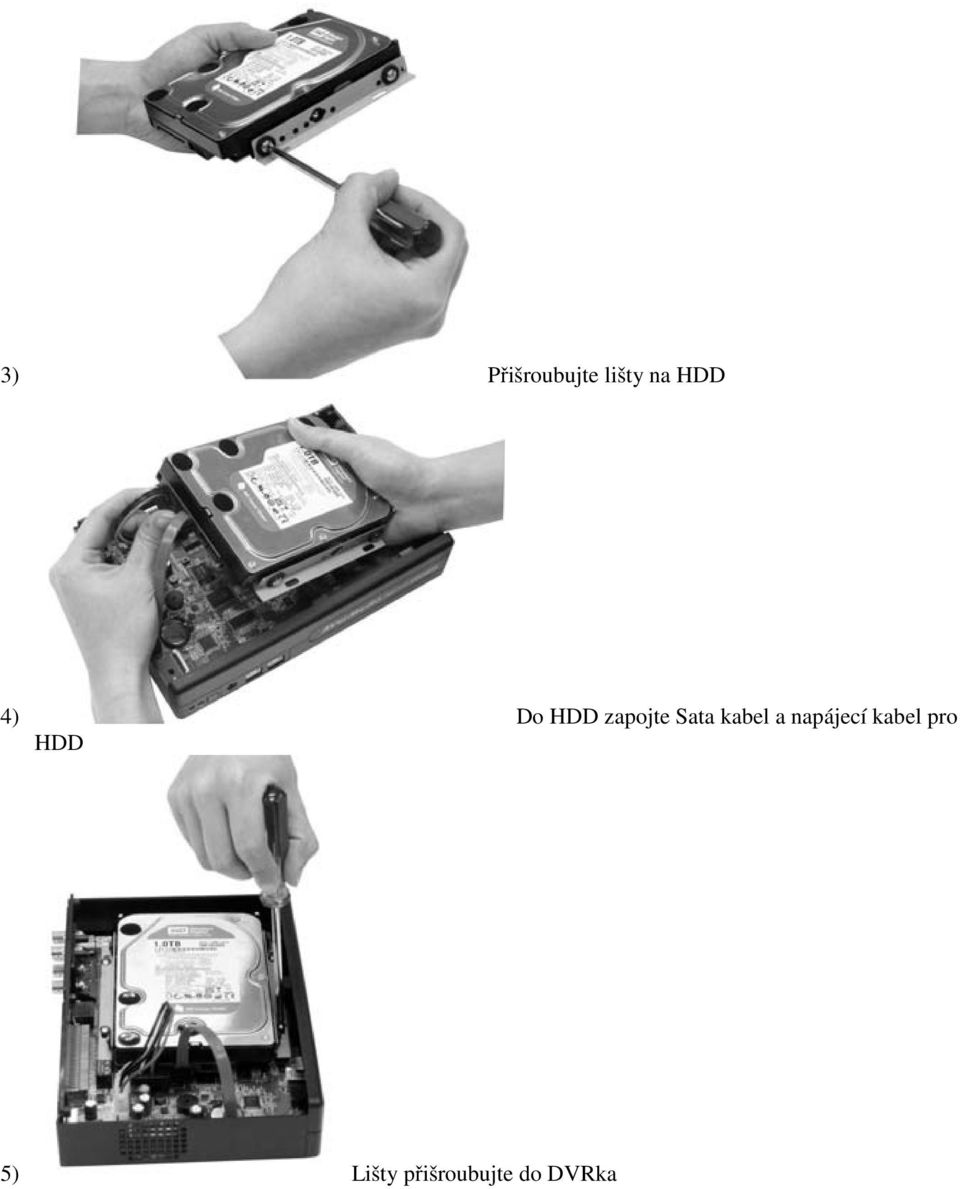

2 3) Přišroubujte lišty na HDD 4) Do HDD zapojte Sata kabel a napájecí kabel pro HDD 5) Lišty přišroubujte do DVRka

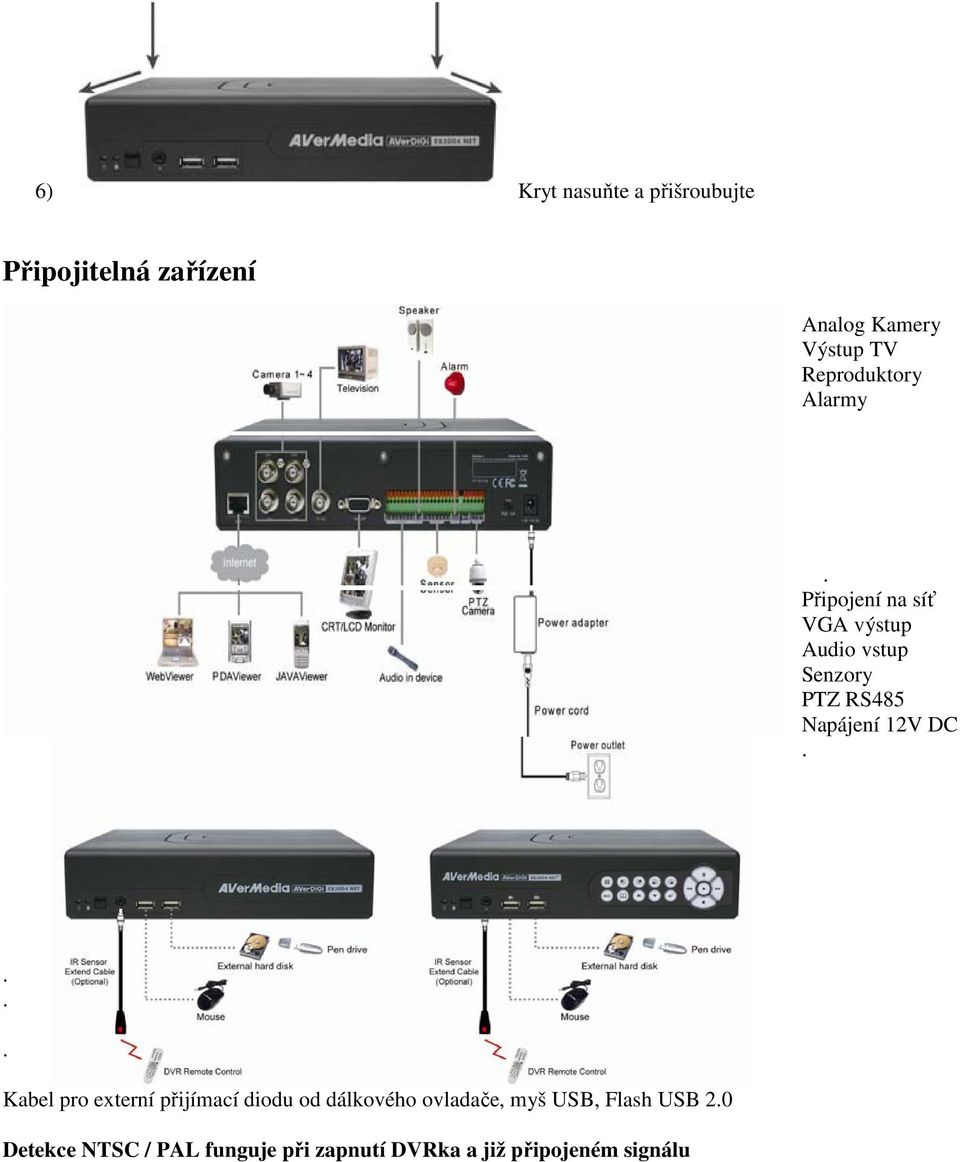

3 6) Kryt nasuňte a přišroubujte Připojitelná zařízení Analog Kamery Výstup TV Reproduktory Alarmy Připojení na síť VGA výstup Audio vstup Senzory PTZ RS485 Napájení 12V DC Kabel pro externí přijímací diodu od dálkového ovladače, myš USB, Flash USB 20 Detekce NTSC / PAL funguje při zapnutí DVRka a již připojeném signálu

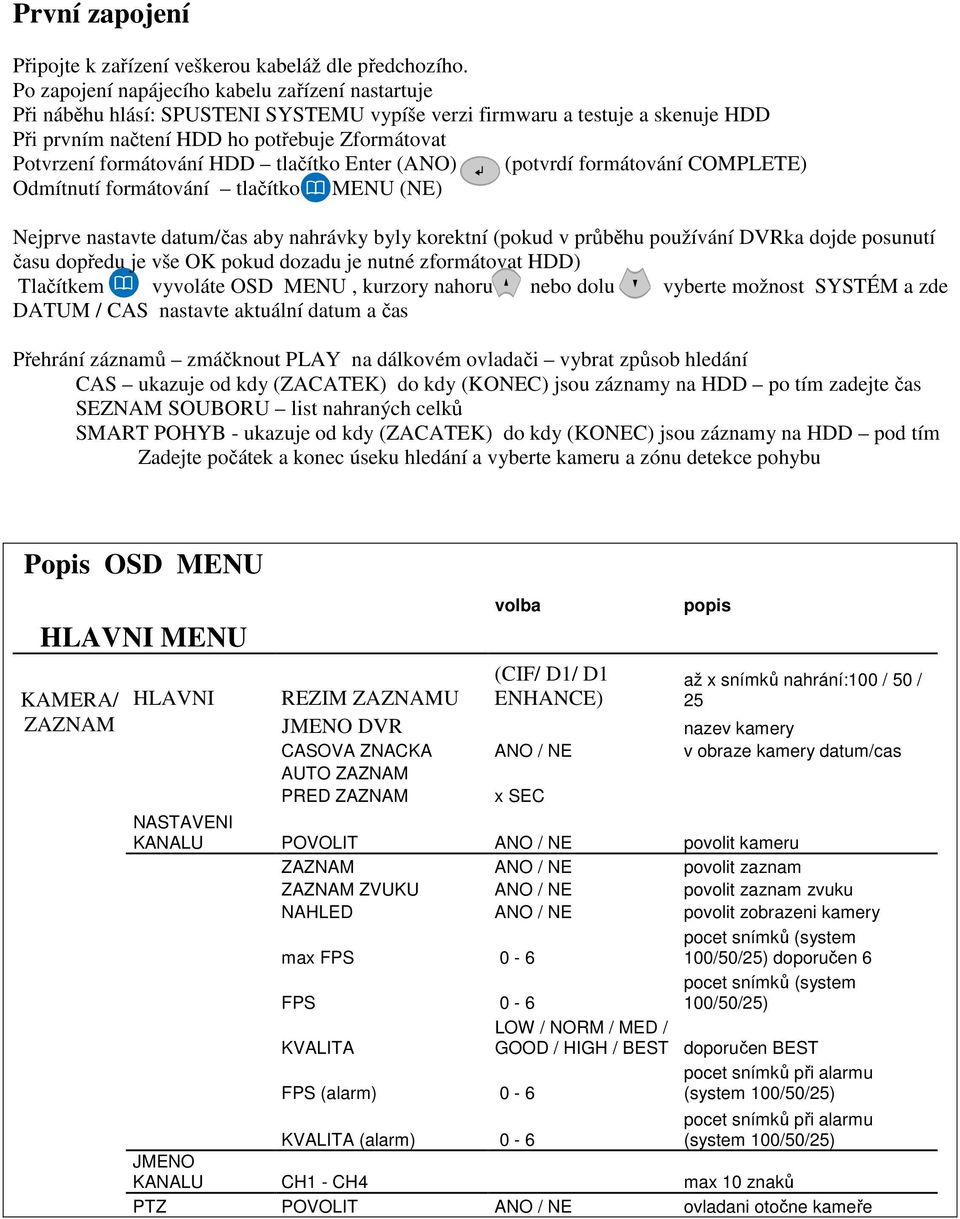

4 První zapojení Připojte k zařízení veškerou kabeláž dle předchozího Po zapojení napájecího kabelu zařízení nastartuje Při náběhu hlásí: SPUSTENI SYSTEMU vypíše verzi firmwaru a testuje a skenuje HDD Při prvním načtení HDD ho potřebuje Zformátovat Potvrzení formátování HDD tlačítko Enter (ANO) (potvrdí formátování COMPLETE) Odmítnutí formátování tlačítko MENU (NE) Nejprve nastavte datum/čas aby nahrávky byly korektní (pokud v průběhu používání DVRka dojde posunutí času dopředu je vše OK pokud dozadu je nutné zformátovat HDD) Tlačítkem vyvoláte OSD MENU, kurzory nahoru nebo dolu vyberte možnost SYSTÉM a zde DATUM / CAS nastavte aktuální datum a čas Přehrání záznamů zmáčknout PLAY na dálkovém ovladači vybrat způsob hledání CAS ukazuje od kdy (ZACATEK) do kdy (KONEC) jsou záznamy na HDD po tím zadejte čas SEZNAM SOUBORU list nahraných celků SMART POHYB - ukazuje od kdy (ZACATEK) do kdy (KONEC) jsou záznamy na HDD pod tím Zadejte počátek a konec úseku hledání a vyberte kameru a zónu detekce pohybu Popis OSD MENU HLAVNI MENU volba popis KAMERA/ HLAVNI REZIM ZAZNAMU (CIF/ D1/ D1 ENHANCE) ZAZNAM JMENO DVR nazev kamery CASOVA ZNACKA ANO / NE v obraze kamery datum/cas AUTO ZAZNAM PRED ZAZNAM x SEC až x snímků nahrání:100 / 50 / 25 KANALU POVOLIT ANO / NE povolit kameru ZAZNAM ANO / NE povolit zaznam ZAZNAM ZVUKU ANO / NE povolit zaznam zvuku NAHLED ANO / NE povolit zobrazeni kamery max FPS 0-6 pocet snímků (system 100/50/25) doporučen 6 FPS 0-6 pocet snímků (system 100/50/25) LOW / NORM / MED / KVALITA GOOD / HIGH / BEST doporučen BEST FPS (alarm) 0-6 pocet snímků při alarmu (system 100/50/25) KVALITA (alarm) 0-6 pocet snímků při alarmu (system 100/50/25) JMENO KANALU CH1 - CH4 max 10 znaků PTZ POVOLIT ANO / NE ovladani otočne kameře

5 ID 0-99 ID kamery PROTOKOL stejný pro všechny kamery BUDE RATE stejný pro všechny kamery AUTO PAN přejíždění DWELL TIME x SEC prodleva ZOBRAZENI JAS BAREV KONTRAST ODSTIN SATURACE OBNOVIT nastaví tovarní průměrné hodnoty VIDEO VYSTUPU OSTROST BARVA VGA MOD VGA / TV ROZLISENI MASKA VIDEA CH1 mřížka VYBER VGA - TV SPOT MONITOR TRVANI UDALOSTI TRVANI CH2 CH3 CH4 MOD1/MOD2/MOD3 mřížka mřížka mřížka MAIN-MAIN / SPOT - MAIN / MAIN - SPOT QUAD / CH1 / CH2 / CH3 / CH4 NAST / PEVNE SEC dá se vylepšit výstupní obraz BNC a VGA hodnoty pro výstupy BNC a VGA pro Statický/ bez /pro Dymamický obraz hodnoty pro výstup VGA (VGA 800x600, XGA 1024x768, SXGA 1280x1024) privátní zóna, začtveručkujte místa která se ani nezobrazí ani nenahrají jak zobrazovat při obou výstupech MAIN(hlavní), SPOT(poplachový), pouze na MAIN se zobrazí MENU co zobrazit na SPOT monitoru AUTO SCAN ANO / NE přepínání kamer PLANOVAC KAMERA ALL / 1 / 2 / 3 / 4 nahrávání pro všechny kam nebo jednotlivě NASTAV PRO VSECHNO BEZ ZAZNAMU po celý týden 24 / 7 nenahrávat TRVALY ZAZNAM po celý týden 24 / 7 neustále nahrávat SMART ZAZNAM po celý týden 24 / 7 trvale nahrávat na min počet snímků, a při pohybu na max počet snímků ZAZNAM ALARMU po celý týden 24 / 7 nahrávat na pohyb / alarm / událost tabulka horizontálně 0-24 hodina, doprava-doleva zvolit hodinu, nahoru-dolu změnit stav

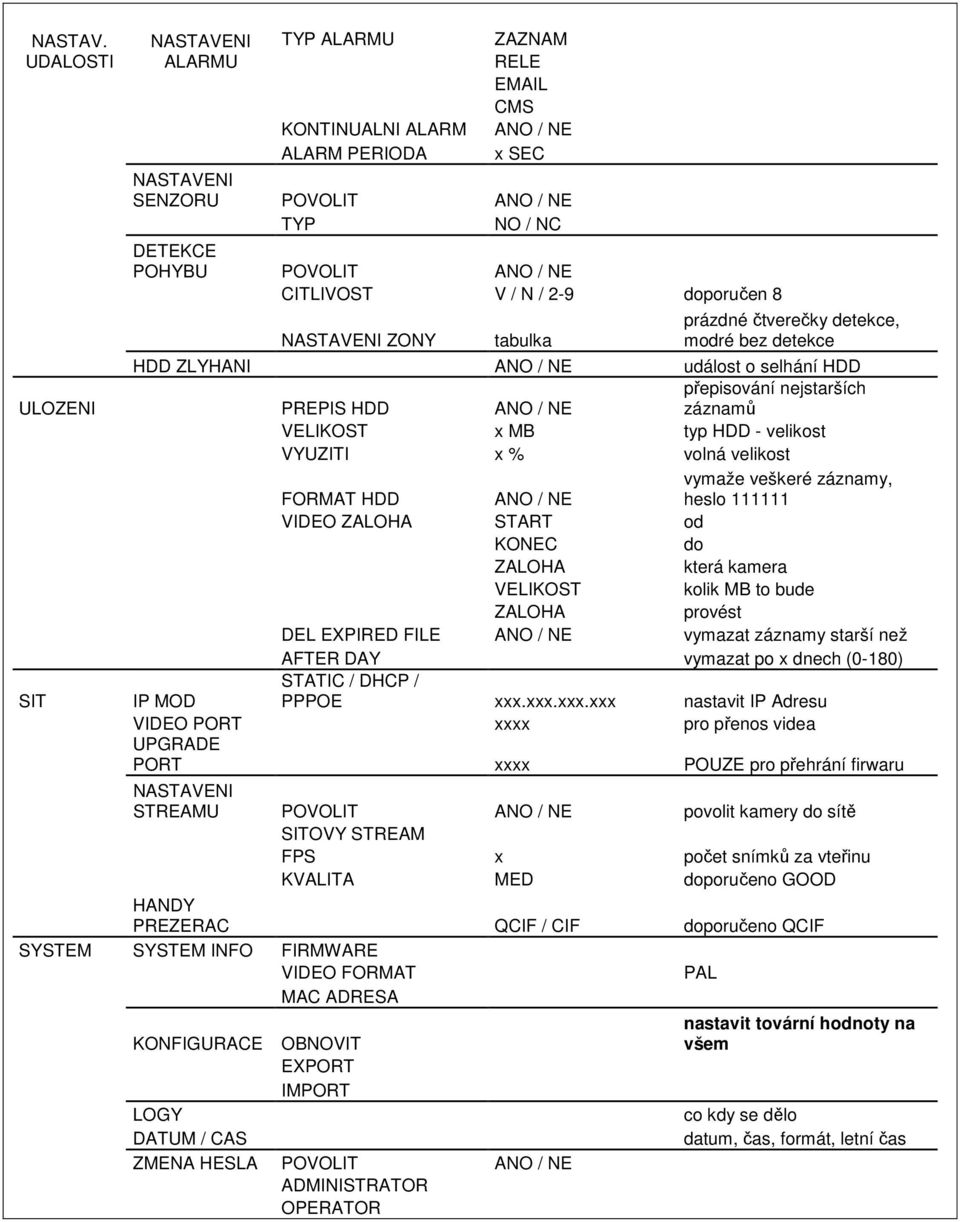

6 NASTAV UDALOSTI ALARMU TYP ALARMU KONTINUALNI ALARM ALARM PERIODA ZAZNAM RELE CMS ANO / NE x SEC SENZORU POVOLIT ANO / NE TYP NO / NC DETEKCE POHYBU POVOLIT ANO / NE CITLIVOST V / N / 2-9 doporučen 8 ZONY tabulka prázdné čtverečky detekce, modré bez detekce HDD ZLYHANI ANO / NE událost o selhání HDD přepisování nejstarších ULOZENI PREPIS HDD ANO / NE záznamů VELIKOST x MB typ HDD - velikost VYUZITI x % volná velikost FORMAT HDD ANO / NE vymaže veškeré záznamy, heslo VIDEO ZALOHA START od KONEC do ZALOHA která kamera VELIKOST kolik MB to bude ZALOHA provést DEL EXPIRED FILE ANO / NE vymazat záznamy starší než AFTER DAY vymazat po x dnech (0-180) SIT IP MOD STATIC / DHCP / PPPOE xxxxxxxxxxxx nastavit IP Adresu VIDEO PORT xxxx pro přenos videa UPGRADE PORT xxxx POUZE pro přehrání firwaru STREAMU POVOLIT ANO / NE povolit kamery do sítě SITOVY STREAM FPS x počet snímků za vteřinu KVALITA MED doporučeno GOOD HANDY PREZERAC QCIF / CIF doporučeno QCIF SYSTEM SYSTEM INFO FIRMWARE VIDEO FORMAT PAL MAC ADRESA KONFIGURACE OBNOVIT EXPORT IMPORT LOGY DATUM / CAS ZMENA HESLA POVOLIT ANO / NE ADMINISTRATOR OPERATOR nastavit tovární hodnoty na všem co kdy se dělo datum, čas, formát, letní čas

7 AUDIO UZIVATEL ZTISENI CH1 / CH 2 / CH 3 / CH 4 vypne zvuk AUDIO OUT CH1 / CH 2 / CH 3 / CH 4 přepna na audiu tohoto kanálu HLASITOST 0-9 doporučeno 8 OBNOVIT PREDVOLENE do továrního nastavení celé AUDIO VICENASOBNE DVR ANO / NE pokud je nad sebou více těchto DVR ID 1-9 PRIME PREHRAVANI JAZYK CESKY DVR a chcete ovládat jedním dálkáčem
