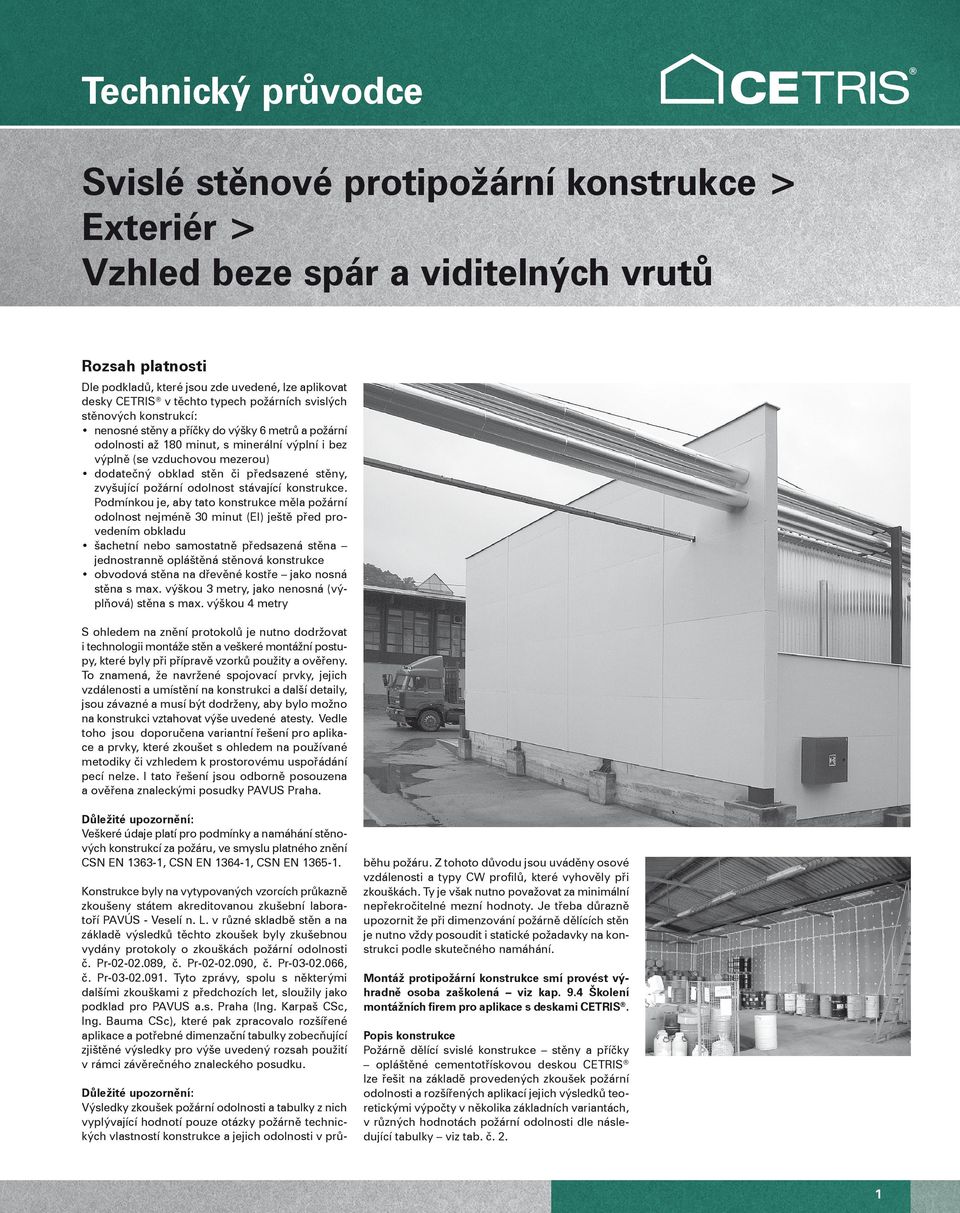

1 Technický průvoce Svislé stěnové protipožární konstrukce > Rozsah platnosti le poklaů, které jsou ze uveené, lze aplikovat esky CETRIS v těchto typech požárních svislých stěnových konstrukcí: nenosné stěny a příčky o výšky 6 metrů a požární oolnosti až 180 minut, s minerální výplní i bez výplně (se vzuchovou mezerou) oatečný obkla stěn či přesazené stěny, zvyšující požární oolnost stávající konstrukce. Pomínkou je, aby tato konstrukce měla požární oolnost nejméně 30 minut (El) ještě pře proveením obklau šachetní nebo samostatně přesazená stěna jenostranně opláštěná stěnová konstrukce obvoová stěna na řevěné kostře jako nosná stěna s max. výškou 3 metry, jako nenosná (výplňová) stěna s max. výškou 4 metry S ohleem na znění protokolů je nutno oržovat i technologii montáže stěn a veškeré montážní postupy, které byly při přípravě vzorků použity a ověřeny. To znamená, že navržené spojovací prvky, jejich vzálenosti a umístění na konstrukci a alší etaily, jsou závazné a musí být orženy, aby bylo možno na konstrukci vztahovat výše uveené atesty. Vele toho jsou oporučena variantní řešení pro aplikace a prvky, které zkoušet s ohleem na používané metoiky či vzhleem k prostorovému uspořáání pecí nelze. I tato řešení jsou oborně posouzena a ověřena znaleckými posuky PAVUS Praha. ůležité upozornění: Veškeré úaje platí pro pomínky a namáhání stěnových konstrukcí za požáru, ve smyslu platného znění CSN EN , CSN EN , CSN EN Konstrukce byly na vytypovaných vzorcích průkazně zkoušeny státem akreitovanou zkušební laboratoří PAVÚS - Veselí n. L. v různé sklabě stěn a na záklaě výsleků těchto zkoušek byly zkušebnou vyány protokoly o zkouškách požární oolnosti č. Pr--.9, č. Pr--.090, č. Pr--.6, č. Pr Tyto zprávy, spolu s některými alšími zkouškami z přechozích let, sloužily jako pokla pro PAVUS a.s. Praha (Ing. Karpaš CSc, Ing. Bauma CSc), které pak zpracovalo rozšířené aplikace a potřebné imenzační tabulky zobecňující zjištěné výsleky pro výše uveený rozsah použití v rámci závěrečného znaleckého posuku. ůležité upozornění: Výsleky zkoušek požární oolnosti a tabulky z nich vyplývající honotí pouze otázky požárně technických vlastností konstrukce a jejich oolnosti v průběhu požáru. Z tohoto ůvou jsou uváěny osové vzálenosti a typy CW profilů, které vyhověly při zkouškách. Ty je však nutno považovat za minimální nepřekročitelné mezní honoty. Je třeba ůrazně upozornit že při imenzování požárně ělících stěn je nutno vžy posouit i statické požaavky na konstrukci pole skutečného namáhání. Montáž protipožární konstrukce smí provést výhraně osoba zaškolená viz kap. 9.4 Školení montážních firem pro aplikace s eskami CETRIS. Popis konstrukce Požárně ělící svislé konstrukce stěny a příčky opláštěné cementotřískovou eskou CETRIS lze řešit na záklaě proveených zkoušek požární oolnosti a rozšířených aplikací jejich výsleků teoretickými výpočty v několika záklaních variantách, v různých honotách požární oolnosti le násleující tabulky viz tab. č. 2. 1

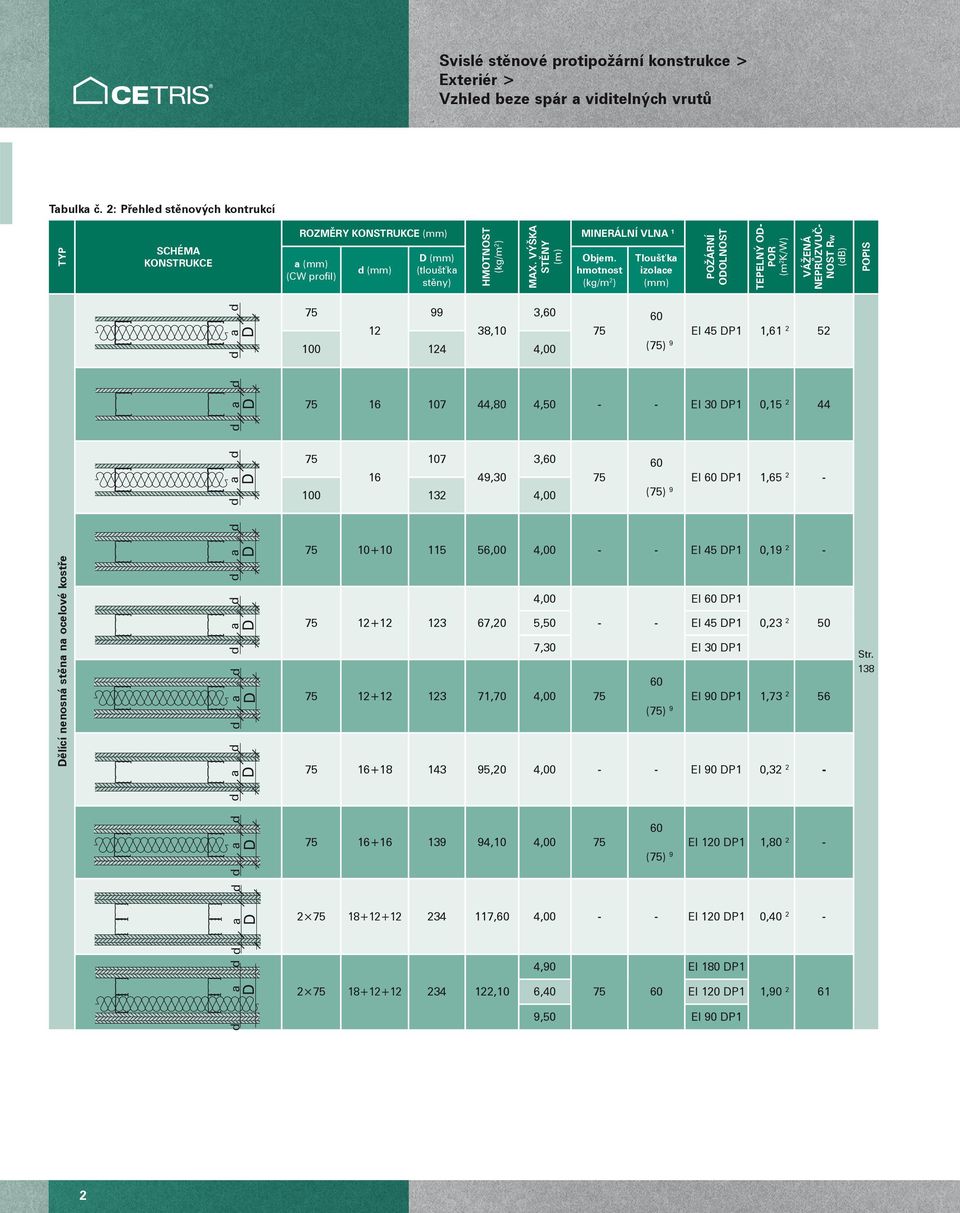

2 Tabulka č. 2: Přehle stěnových kontrukcí TYP SCHÉMA KONSTRUKCE ROZMĚRY KONSTRUKCE (mm) a (mm) (CW profil) (mm) (mm) (tloušťka stěny) HMOTNOST (kg/m 2 ) MAX. VÝŠKA (m) MINERÁLNÍ VLNA 1 Objem. hmotnost (kg/m 2 ) Tloušťka izolace (mm) POŽÁRNÍ OOLNOST TEPELNÝ O- POR (m 2 K/W) VÁŽENÁ NEPRŮZVUČ- NOST RW (B) POPIS a , , , (75) 9 EI 45 P1 1, a ,80 4, EI 30 P1 0, a , , , (75) 9 EI 60 P1 1, ělící nenosná stěna na ocelové kostře a a a ,00 4, EI 45 P1 0, ,20 4,00 5, EI 60 P1 EI 45 P1 0, ,30 EI 30 P ,70 4, EI 90 P1 1, (75) ,20 4, EI 90 P1 0, Str ,10 4, (75) 9 EI 120 P1 1, a a a ,60 4, EI 120 P1 0,40 2-4,90 EI 180 P1 a ,10 6, EI 120 P1 9,50 EI 90 P1 1,

3 TYP SCHÉMA KONSTRUKCE ROZMĚRY KONSTRUKCE (mm) a (mm) (CW profil) (mm) (mm) (tloušťka stěny) HMOTNOST (kg/m 2 ) MAX. VÝŠKA (m) MINERÁLNÍ VLNA 1 Objem. hmotnost (kg/m 2 ) Tloušťka izolace (mm) POŽÁRNÍ OOLNOST TEPELNÝ O- POR (m 2 K/W) VÁŽENÁ NEPRŮZVUČ- NOST RW (B) POPIS Šachetní stěna Přesazená stěna na ocelové konstrukci Přímý obkla stěn z esek CETRIS a a a a ,60 4, EI 30 P1 3 0, ,00 4, El (x) , ,20 4, El (x) , ,60 4, El (x) , ,80 4, El (x) , ,15 4, El (x) , ,60 4, El , ,80 4, El (x) , ,00 4, El (x) , ,20 4, El (x) , Str. 138 Str. 143 Str ,40 4, El (x) , Schéma požárních stěn na alší straně Poznámky k tabulce 1) Minerálně vláknitá eska přeepsané tloušťky a objemové hmotnosti, tříy reakce na oheň A1 le ČSN EN 135-1). 2) Informativní honota tepelného oporu 3) Honota požární oolnosti pro namáhání požárem ze strany esek CETRIS (plného pláště) i ze strany profilů (utiny) 4) El (x) je půvoní honota požární oolnosti oatečně chráněné stěny (minimálně 30 minut). 5) Není požaována požární oolnost stávající konstrukce 6) Honota požární oolnosti pro namáhání vnějším požárem (požárem z vnější strany) 7) Honota požární oolnosti pro namáhání vnitřním požárem (požárem z vnitřní strany) jako požárně uzavřená plocha 8) Výšku stěny na řevěné konstrukci je možno zvýšit na 4,0 m, poku není vystavena zatížení 9) Platí pro stěny vyšší než 4,0 m 3

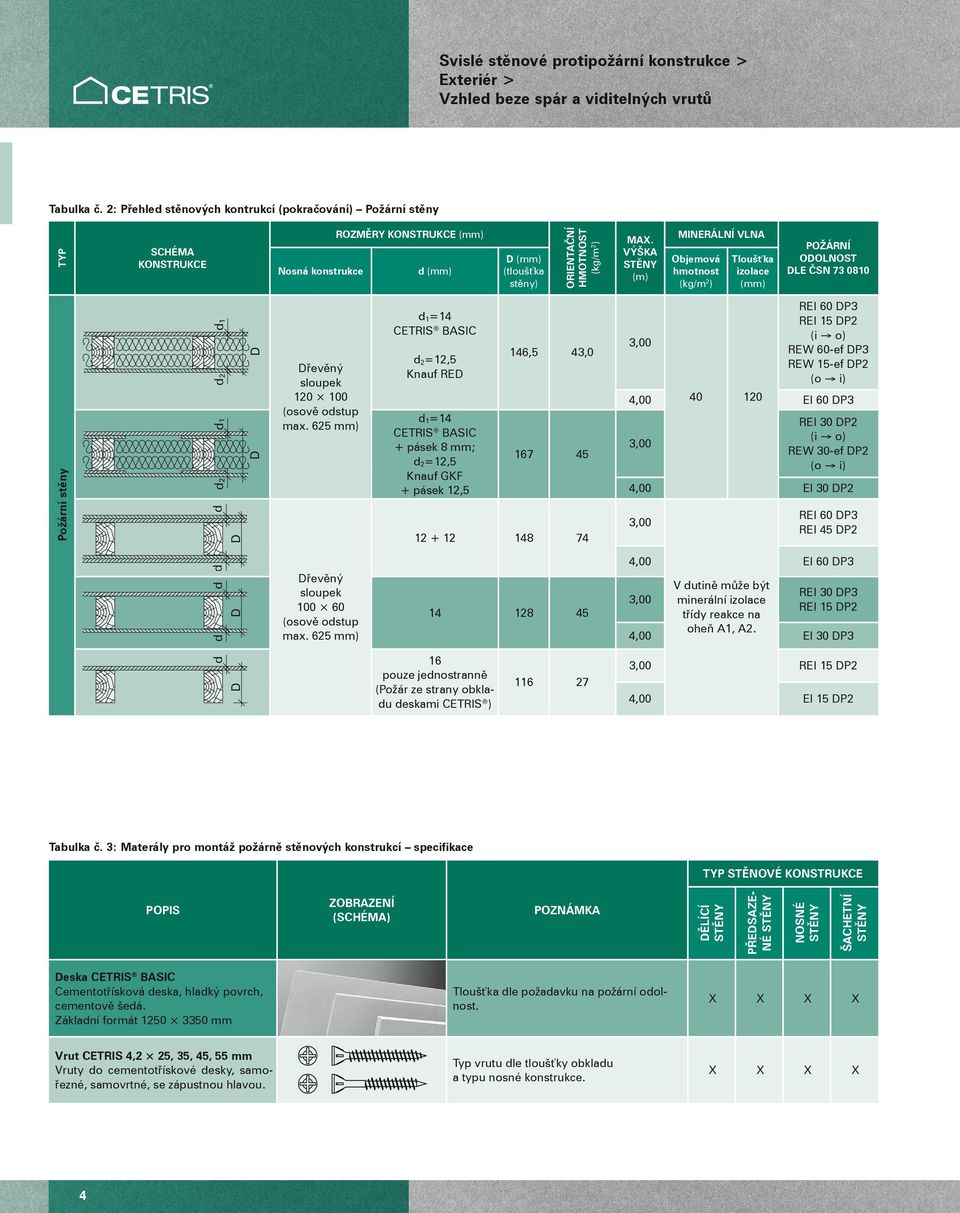

4 Tabulka č. 2: Přehle stěnových kontrukcí (pokračování) Požární stěny TYP SCHÉMA KONSTRUKCE Nosná konstrukce ROZMĚRY KONSTRUKCE (mm) (mm) (mm) (tloušťka stěny) ORIENTAČNÍ HMOTNOST (kg/m 2 ) MAX. VÝŠKA (m) MINERÁLNÍ VLNA Objemová hmotnost (kg/m 2 ) Tloušťka izolace (mm) POŽÁRNÍ OOLNOST LE ČSN Požární stěny řevěný sloupek (osově ostup max. 625 mm) řevěný sloupek (osově ostup max. 625 mm) 1=14 CETRIS BASIC 2=12,5 Knauf RE 1=14 CETRIS BASIC + pásek 8 mm; 2=12,5 Knauf GKF + pásek 12,5 146,5 43, ,00 REI 60 P3 REI 15 P2 (i o) REW 60-ef P3 REW 15-ef P2 (o i) 4, EI 60 P3 3,00 REI 30 P2 (i o) REW 30-ef P2 (o i) 4,00 EI 30 P2 3,00 V utině může být minerální izolace tříy reakce na oheň A1, A2. REI 60 P3 REI 45 P2 4,00 EI 60 P3 3,00 REI 30 P3 REI 15 P2 4,00 EI 30 P3 16 pouze jenostranně (Požár ze strany obklau eskami CETRIS ) ,00 REI 15 P2 4,00 EI 15 P2 Tabulka č. 3: Materály pro montáž požárně stěnových konstrukcí specifikace TYP STĚNOVÉ KONSTRUKCE POPIS ZOBRAZENÍ (SCHÉMA) POZNÁMKA ĚLÍCÍ PŘESAZE- NÉ NOSNÉ ŠACHETNÍ eska CETRIS BASIC Cementotřísková eska, hlaký povrch, cementově šeá. Záklaní formát mm Tloušťka le požaavku na požární oolnost. X X X X Vrut CETRIS 4,2 25, 35, 45, 55 mm Vruty o cementotřískové esky, samořezné, samovrtné, se zápustnou hlavou. Typ vrutu le tloušťky obklau a typu nosné konstrukce. X X X X 4

5 TYP STĚNOVÉ KONSTRUKCE POPIS ZOBRAZENÍ (SCHÉMA) POZNÁMKA ĚLÍCÍ PŘESAZE- NÉ NOSNÉ ŠACHETNÍ CW profil 75, 100 (svislý) Pozinkovaný plechový profil ,6 mm ,6 mm Rozměry le požaavku na požární oolnost a výšku stěny. UW profil 75, 100 (voorovný) Alternativně lze užít ocelové profily. Pozinkovaný plechový profil ,6 mm, ,6 mm X X - X X X - X Ocelové hmožinky Pro kotvení profilů o ziva (betonu) Tmel EXAFLAMM-R Bílá tixotropní hmota pro výplň spar a přetmelení hlaviček vrutů. Rozměry (průměr a élka) le hmotnosti konstrukce, typu poklau a kotveného materiálu. Alternativně lze užít protipožární jenosložkové tmely (akrylátové, silikonové) trvale pružné (Sika firesil, en Braven Pyrocryl). X X X X X X X X ISOVER Minerální eska tl. 60 mm, Alternativně lze užít minerální eska se X X - - Objemová hmotnost 75 kgm -3. ISOVER typ UNI Minerální plsť tl mm, Objem. hmotnost 40 kgm -3 stejnou objemovou hmotností, stupně hořlavosti nejvýše B le ČSN 73 62, přepokláá se třía reakce na oheň A2 (le EN 135). - - X - Nalepovací trny Slouží ke stabilizaci polohy izolačních esek v rámové konstrukci. X X X - řevěný sloupek Smrkové řezivo tříy min. SIl, max. vlhkost 18 %, rozměr mm, mm Alternativně lze užít i slepené řezivo (Europrofil). - - X - Papír FIBERFRAX URAFELT Rohože z hlinitokřemičitých vláken tl. 13 mm. Slouží k položení profilů, přerušení tepelných mostů, jako izolace pro teploty o C. X X X X eska KNAUF RE Sárokartonová eska KNAUF tl. 12,5 mm. Záklaní formát (2500) mm. Opracování, kotvení, tmelení, povrchová úprava esky le pokynů fy KNAUF Praha spol. s r.o. - - X - KNAUF Uniflott Hmota pro tmelení spojů sárokartonových esek. Nelze užít na výplň spar esek CETRIS. - - X - Vrut TN 35 Rychlošroub (3,5 35 mm) pro kotvení sárokartonových esek. Nelze užít pro kotvení esek CETRIS. - - X - 5

6 Požárně ělící stěny, šachetní stěna na ocelové kostře Nosná konstrukce Nosná konstrukce tvoří rám sestavený z ocelových pozinkovaných profilů CW (svislé sloupky) a UW (voorovné profily). Pro stanovení imenze profilu CW v závislosti na výšce a celkové tloušťce stěny platí, že poměr výšky stěny hs a tloušťky stěny má být vžy menší než 40. Poměr h s/ > 40 přestavuje štíhlost L/i cca 140. oporučené velikosti profilu jsou uveeny s ohleem na výšku konstrukce v tabulce č. 4. Obvoové profily jsou kotveny o rámu (ziva) pomocí ocelových hmožinek v rozteči 625 mm, spára mezi profily a zivem je vyplněna tmelem EXAFLAMM-R. Osová vzálenost svislých vnitřních profilů nepřesahuje honotu 625 mm. Sklaba konstrukce Konstrukce je symetricky nebo asymetricky opláštěná z jené nebo z obou stran jenou nebo více vrstvami cementotřískových esek CETRIS. Tloušťka a počet esek CETRIS, vložení minerální vlny jsou rozhoující prvky, které určují honotu požární oolnosti (viz imenzační tabulky pro konkrétní typy stanovených konstrukcí). Horizontální přesazení esek je min. 400 mm. U vícevrstvého opláštění jsou spáry mezi eskami navzájem přeloženy ve svislém směru o profil (625 mm), ve voorovném směru min. 400 mm. Pro kotvení esek CETRIS na plechové profily jsou užity samořezné samovrtné vruty se zápustnou hlavou opatřenou frézkami pro zapuštění o esky, rozměr vrutu 4,2 25 event. 35, 45, 55 mm. élka vrutu musí být vžy minimálně o 10 mm elší než tloušťka připevňované esky (při vícevrstvém opláštění minimálně o 10 mm elší než celková tloušťka všech kotvených vrstev). Mezi eskami jsou vynechány spáry o minimální šířce 5 mm. Výplň spar, přetmelení obvou stěny a hlaviček vrutů je proveeno tmelem EXAFLAMM-R. Tabulka č. 4: imenze ělících stěn s výškou o 4 m (ocelová kostra z CW profilů oboustranně obložená jeno nebo vícevrstvým pláštěm z esek CETRIS bez nebo s vnitřní tepelnou izolací na bázi minerální plsti) Poznámky k tabulce č. 4: TLOUŠŤKA OBOUSTRANNÉHO PLÁŠTĚ ESKAMI CETRIS (mm) 1) Klasifikace mezních stavů požární oolnosti je proveena le POŽÁRNÍ ČSN 73 10, konstrukce zkoušeny le ČSN EN OOLNOST 1 se vzuchovou mezerou 2 s minerální plstí 3 2) Vzuchová mezera nejméně 50 mm 3) Minerální izolace Orsil (Isover) nebo jiná minerálně vláknitá eska PLÁŠŤ MEZERA PLÁŠŤ PLÁŠŤ IZOLACE PLÁŠŤ s objemovou hmotností nejméně 75 kg/m 3, stupně hořlavosti nejvýše B (nesnano hořlavé) le ČSN (přepokláá se El 30 P Nemá význam třía reakce na oheň A2 le ČSN EN 735-1) El 45 P El 60 P El 90 P El 120 P El 180 P1 Nutno posouit Tabulka č. 5: imenze ělících stěn s výškou na 4 m (ocelová kostra z CW profilů oboustranně obložená jeno nebo vícevrstvým pláštěm z esek CETRIS bez nebo s vnitřní tepelnou izolací na bázi minerální plsti) POŽÁRNÍ OOLNOST 1 TLOUŠŤKA OBOUSTRANNÉHO PLÁŠTĚ ESKAMI CETRIS (mm) PLÁŠŤ UTINA/IZOLACE PLÁŠŤ MAX. VÝŠKA (m) El 30 P bez izolace 16 4,5 El 90 P1 9,5 El 120 P mm MW ,4 El 180 P1 4,9 El 30 P1 7, bez izolace El 45 P1 5,5 Poznámka: Při větší výšce stěny než je uveeno je nutno provést posouzení požární oolnosti iniviuálně pole skutečných pomínek. Poznámky k tabulce č. 5: 1) Klasifikace požární oolnosti je proveena le EOTA TR 35 2) Šířka vzuchové mezery 75 mm 3) Minerální izolace Orsil (Isover) nebo jiná minerálně vláknitá eska s objemovou hmotností nejméně 75 kg/m 3, stupně hořlavosti nejvýše B (nesnano hořlavé) le ČSN (přepokláá se třía reakce na oheň A2 le ČSN EN 735-1). Poku nevyplňuje izolace celý prostor mezery, je nutno zajistit polohu izolace např. nalepovacími trny. 4) U příček s výškou na 4 m je nutno vzít v úvahu vyšší hmotnost konstrukce a tím zvýšené napětí v ocelovém průřezu, které způsobuje pokles kritické teploty oceli. Proto je nutno u vyšších příček lépe chránit ocelovou kostru poku není vyplněna minerální vlnou, je nutno v místech styku esek s ocelovými CW profily opláštění položit páskem z esky CETRIS o tloušťce nejméně 12 mm tak, aby páska přesahovala šířku CW profilu nejměné o 60 mm na kažou stranu. 5) Horní zakláací U profil musí mít v místě CW sloupku min. výšku 100 mm. Tabulka č. 6: imenze šachetní nebo samostatně přesazené stěny (ocelová kostra z CW profilů jenostranně obložená věma vrstvami esek CETRIS bez vnitřní tepelné izolace) POŽÁRNÍ OOLNOST 1 TLOUŠŤKA OBOUSTRANNÉHO PLÁŠTĚ ESKAMI CETRIS (mm) El 30 P NAMÁHÁNÍ POŽÁREM ze strany esek CETRIS (plného pláště) ze strany profilů (utiny) Poznámky k tabulce č. 6: 1) Klasifikace mezních stavů požární oolnosti je proveena le ČSN 73 10, konstrukce zkoušeny le ČSN EN

7 Poznámka: Konstrukce může být také užita jako přesazená stěna ke zvýšení požární oolnosti stávající stěnové kostrukce, přičemž není požaována požární oolnost stávající konstrukce. Maximální výška této konstrukce je 4,0 m. Poznámka: Požaavky na mechanické parametry opláštění výtahových šachet jsou popsány v ČSN EN 81-1 Bezpečnostní přepisy pro konstrukci a montáž výtahů Část 1: Elektrické výtahy. Pro bezpečný provoz výtahu musí mít stěny šachty takovou mechanickou pevnost, aby při působení síly 300 N kolmo ke stěně z jené nebo ruhé strany v libovolném místě, rovnoměrně na kruhovou nebo čtvercovou plochu 5 cm 2 oolaly tomuto zatížení: bez trvalé eformace s pružnou eformací o 15 mm. Tento parametr byl ověřen v Technickém a zkušebním ústavu stavebním Praha s.p., pobočka Plzeň. Pro zkoušku byla zvolena cementotřísková eska CETRIS tl. 12 mm v jené vrstvě, kotvená k ocelovému rámu. Osová vzálenost popůrných profilů byla 625 mm. Při opakované zkoušce neošlo ani v jenom z přípaů k vzniku trvalé eformace nebo k překročení přeepsané pružné eformace. Vzorová konstrukční řešení ělící stěny etaily stěny s jenovrstvým opláštěním Svislý řez Otvor ve stěně vrut Cetris-Hobau 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R UA profil T spoj minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka 7

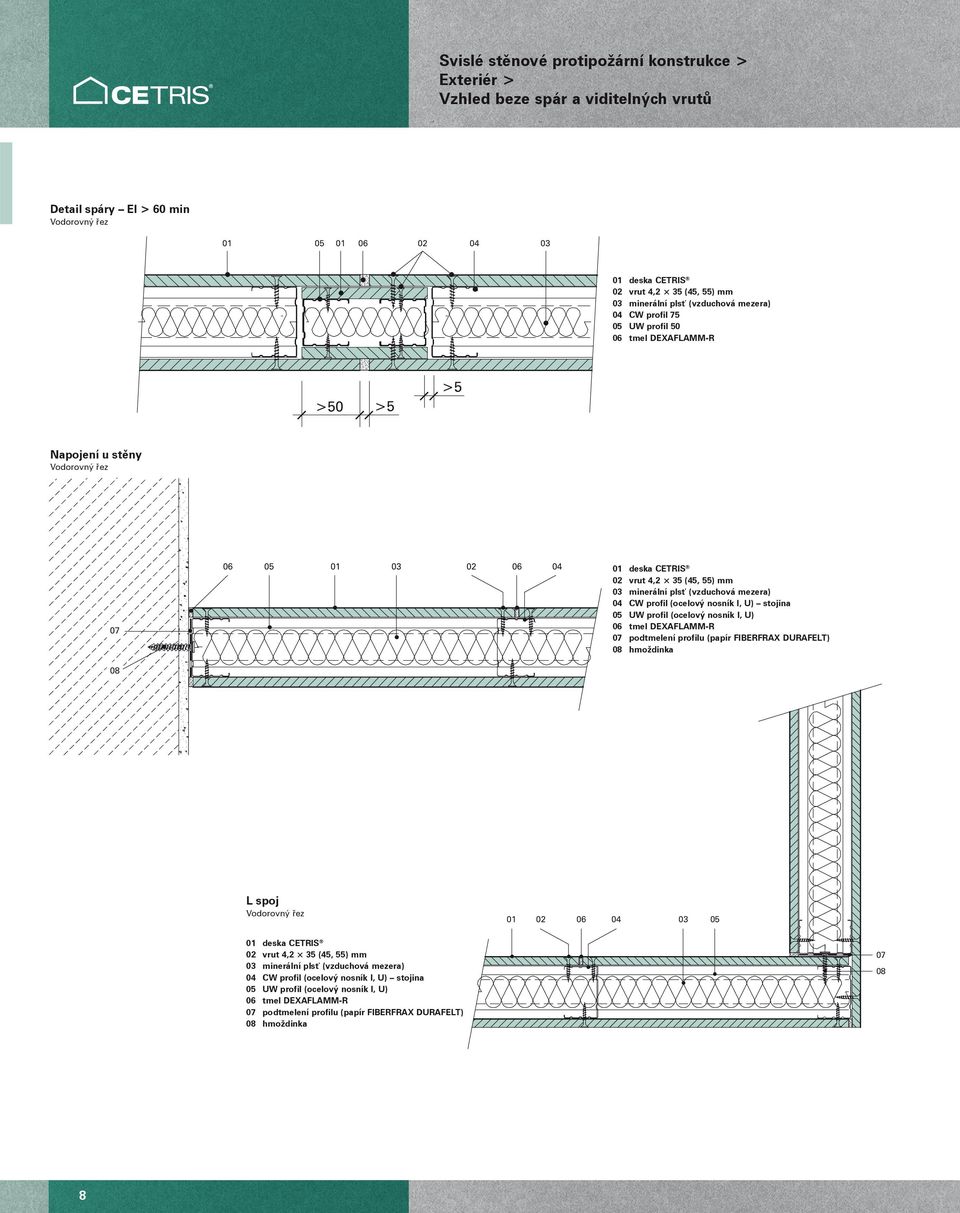

8 etail spáry El > 60 min minerální plsť (vzuchová mezera) CW profil 75 UW profil 50 tmel EXAFLAMM-R >50 >5 >5 Napojení u stěny minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka L spoj minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka 8

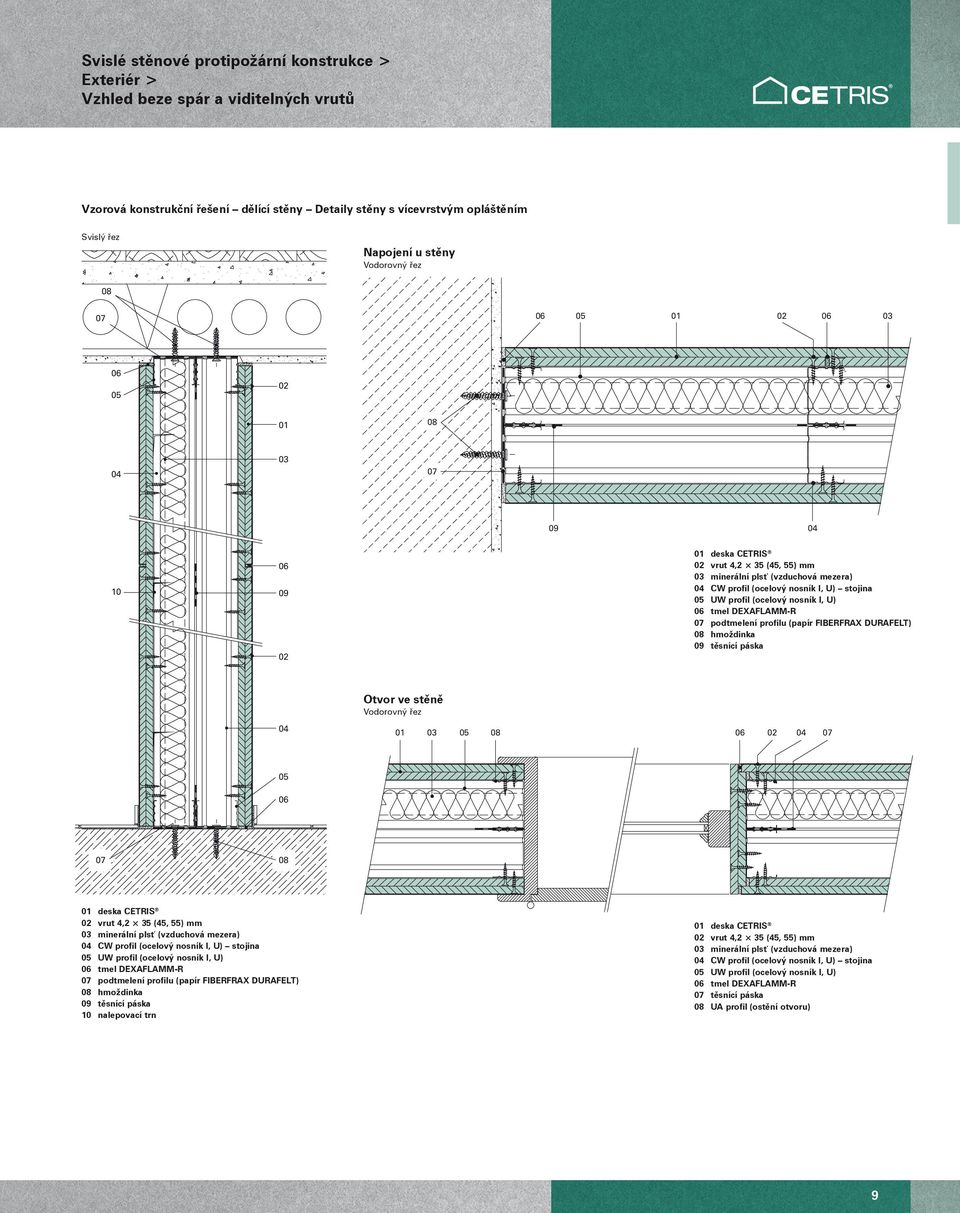

9 Vzorová konstrukční řešení ělící stěny etaily stěny s vícevrstvým opláštěním Svislý řez Napojení u stěny minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka 09 těsnící páska Otvor ve stěně minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka 09 těsnící páska 10 nalepovací trn minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R těsnící páska UA profil (ostění otvoru) 9

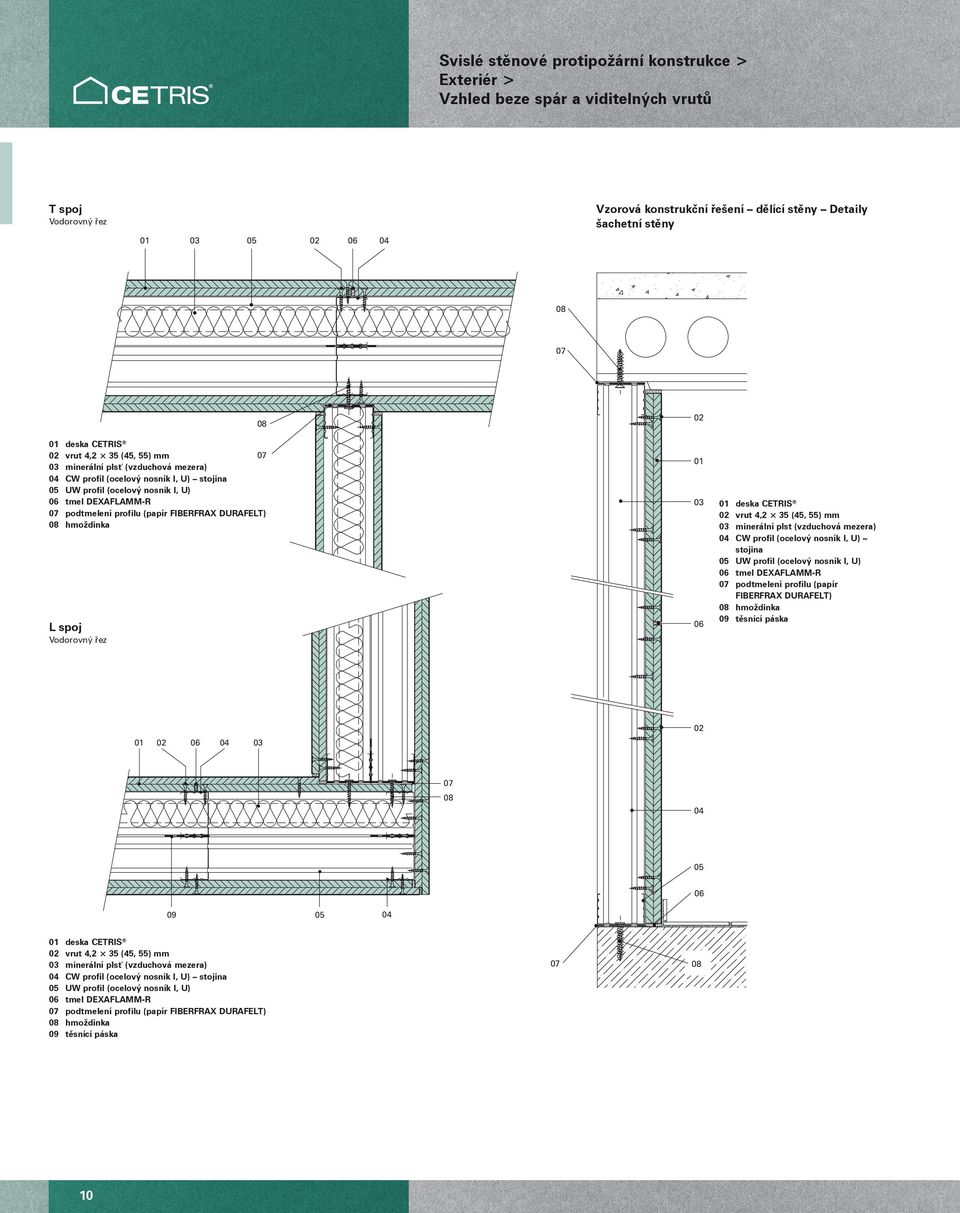

10 T spoj Vzorová konstrukční řešení ělící stěny etaily šachetní stěny minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka L spoj minerální plst (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka 09 těsnící páska 09 minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel EXAFLAMM-R potmelení profilu (papír FIBERFRAX URAFELT) hmožinka 09 těsnící páska 10

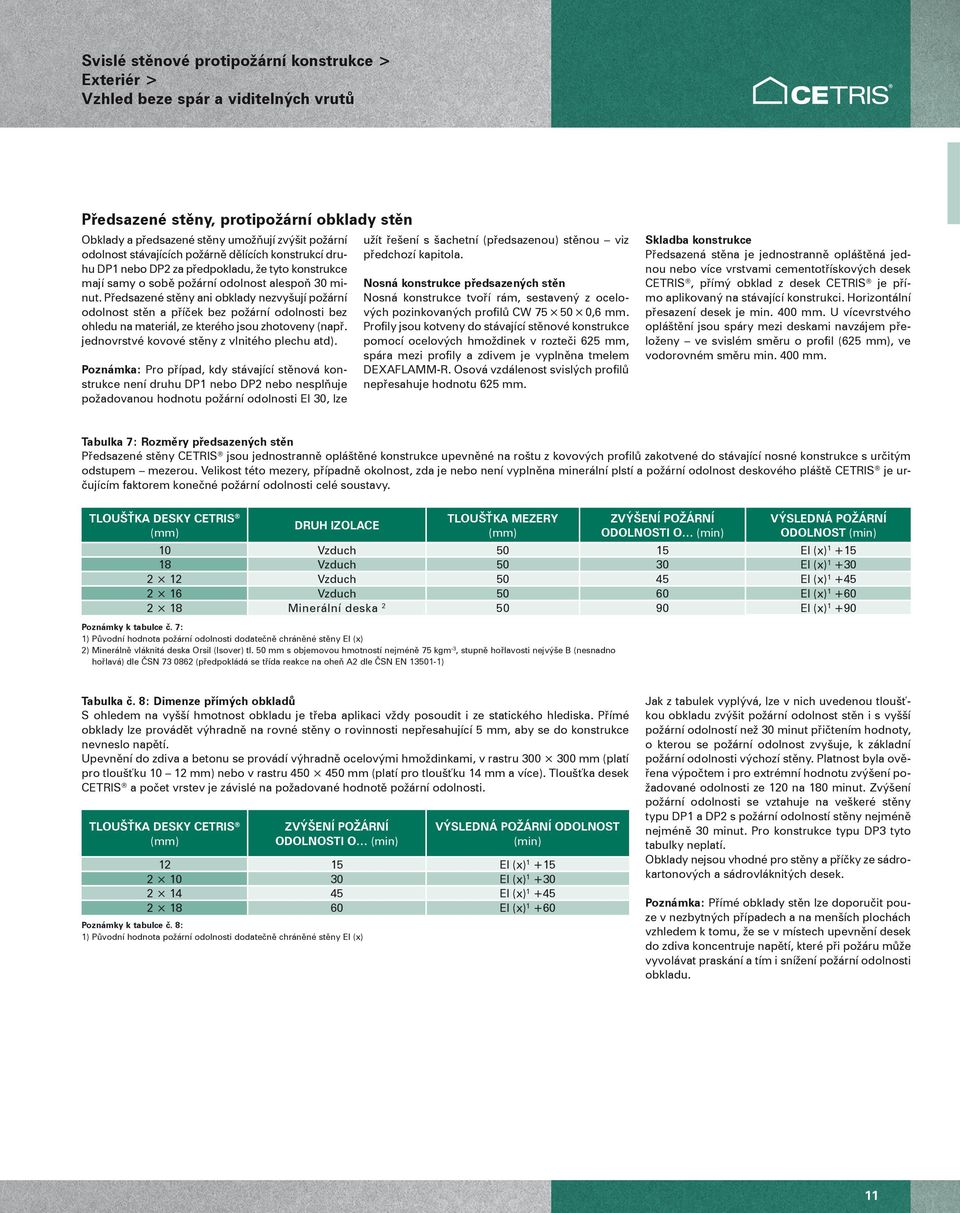

11 Přesazené stěny, protipožární obklay stěn Obklay a přesazené stěny umožňují zvýšit požární oolnost stávajících požárně ělících konstrukcí ruhu P1 nebo P2 za přepoklau, že tyto konstrukce mají samy o sobě požární oolnost alespoň 30 minut. Přesazené stěny ani obklay nezvyšují požární oolnost stěn a příček bez požární oolnosti bez ohleu na materiál, ze kterého jsou zhotoveny (např. jenovrstvé kovové stěny z vlnitého plechu at). Poznámka: Pro přípa, ky stávající stěnová konstrukce není ruhu P1 nebo P2 nebo nesplňuje požaovanou honotu požární oolnosti El 30, lze užít řešení s šachetní (přesazenou) stěnou viz přechozí kapitola. Nosná konstrukce přesazených stěn Nosná konstrukce tvoří rám, sestavený z ocelových pozinkovaných profilů CW ,6 mm. Profily jsou kotveny o stávající stěnové konstrukce pomocí ocelových hmožinek v rozteči 625 mm, spára mezi profily a zivem je vyplněna tmelem EXAFLAMM-R. Osová vzálenost svislých profilů nepřesahuje honotu 625 mm. Sklaba konstrukce Přesazená stěna je jenostranně opláštěná jenou nebo více vrstvami cementotřískových esek CETRIS, přímý obkla z esek CETRIS je přímo aplikovaný na stávající konstrukci. Horizontální přesazení esek je min. 400 mm. U vícevrstvého opláštění jsou spáry mezi eskami navzájem přeloženy ve svislém směru o profil (625 mm), ve voorovném směru min. 400 mm. Tabulka 7: Rozměry přesazených stěn Přesazené stěny CETRIS jsou jenostranně opláštěné konstrukce upevněné na roštu z kovových profilů zakotvené o stávající nosné konstrukce s určitým ostupem mezerou. Velikost této mezery, přípaně okolnost, za je nebo není vyplněna minerální plstí a požární oolnost eskového pláště CETRIS je určujícím faktorem konečné požární oolnosti celé soustavy. TLOUŠŤKA ESKY CETRIS (mm) RUH IZOLACE TLOUŠŤKA MEZERY (mm) ZVÝŠENÍ POŽÁRNÍ OOLNOSTI O (min) VÝSLENÁ POŽÁRNÍ OOLNOST (min) 10 Vzuch El (x) Vzuch El (x) Vzuch El (x) Vzuch El (x) Minerální eska El (x) Poznámky k tabulce č. 7: 1) Půvoní honota požární oolnosti oatečně chráněné stěny El (x) 2) Minerálně vláknitá eska Orsil (Isover) tl. 50 mm s objemovou hmotností nejméně 75 kgm -3, stupně hořlavosti nejvýše B (nesnano hořlavá) le ČSN (přepokláá se třía reakce na oheň A2 le ČSN EN 135-1) Tabulka č. 8: imenze přímých obklaů S ohleem na vyšší hmotnost obklau je třeba aplikaci vžy posouit i ze statického hleiska. Přímé obklay lze prováět výhraně na rovné stěny o rovinnosti nepřesahující 5 mm, aby se o konstrukce nevneslo napětí. Upevnění o ziva a betonu se prováí výhraně ocelovými hmožinkami, v rastru mm (platí pro tloušťku mm) nebo v rastru mm (platí pro tloušťku 14 mm a více). Tloušťka esek CETRIS a počet vrstev je závislé na požaované honotě požární oolnosti. TLOUŠŤKA ESKY CETRIS (mm) ZVÝŠENÍ POŽÁRNÍ OOLNOSTI O (min) Poznámky k tabulce č. 8: 1) Půvoní honota požární oolnosti oatečně chráněné stěny El (x) VÝSLENÁ POŽÁRNÍ OOLNOST (min) El (x) El (x) El (x) El (x) Jak z tabulek vyplývá, lze v nich uveenou tloušťkou obklau zvýšit požární oolnost stěn i s vyšší požární oolností než 30 minut přičtením honoty, o kterou se požární oolnost zvyšuje, k záklaní požární oolnosti výchozí stěny. Platnost byla ověřena výpočtem i pro extrémní honotu zvýšení požaované oolnosti ze 120 na 180 minut. Zvýšení požární oolnosti se vztahuje na veškeré stěny typu P1 a P2 s požární oolností stěny nejméně nejméně 30 minut. Pro konstrukce typu P3 tyto tabulky neplatí. Obklay nejsou vhoné pro stěny a příčky ze sárokartonových a sárovláknitých esek. Poznámka: Přímé obklay stěn lze oporučit pouze v nezbytných přípaech a na menších plochách vzhleem k tomu, že se v místech upevnění esek o ziva koncentruje napětí, které při požáru může vyvolávat praskání a tím i snížení požární oolnosti obklau. 11

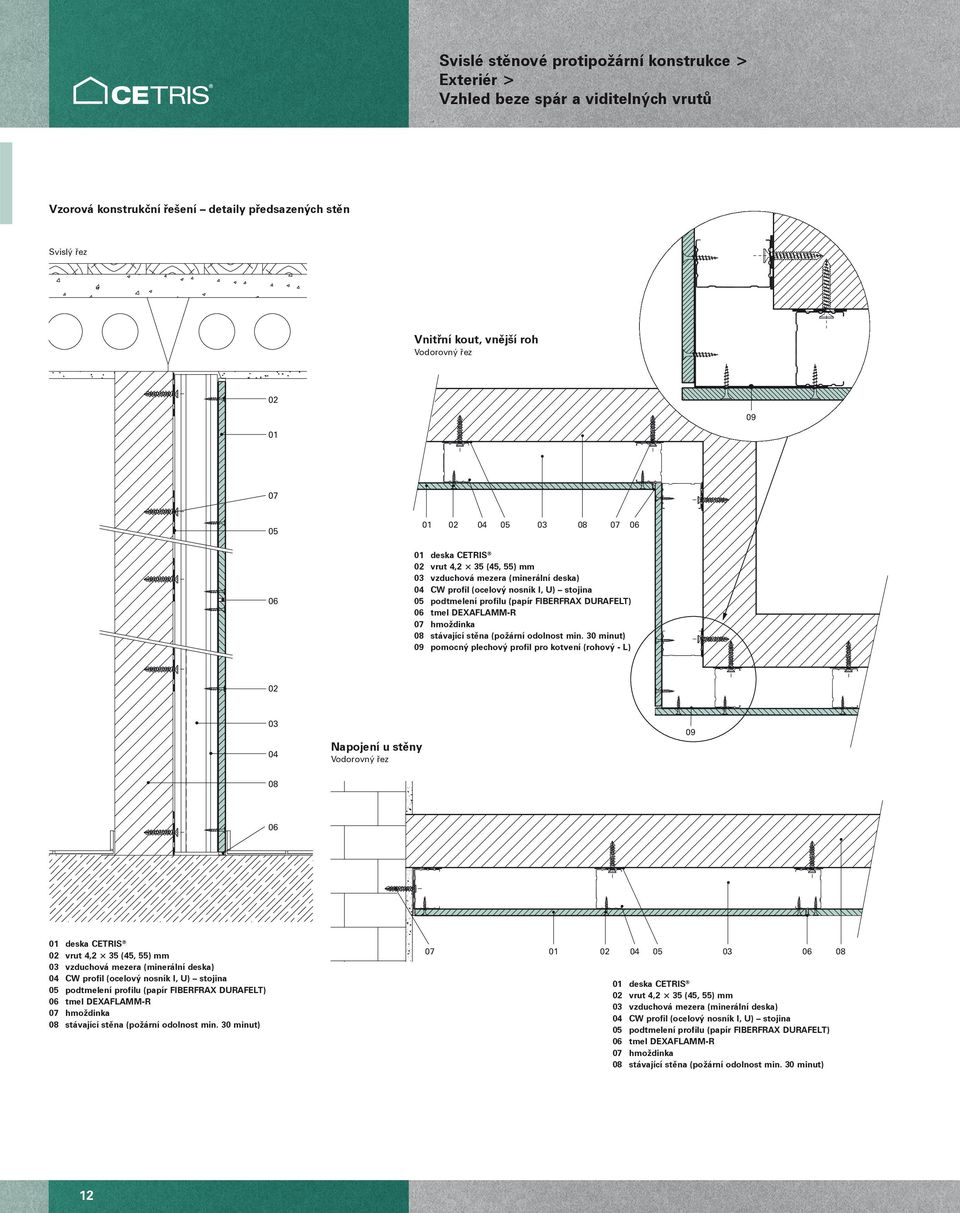

12 Vzorová konstrukční řešení etaily přesazených stěn Svislý řez Vnitřní kout, vnější roh 09 vzuchová mezera (minerální eska) CW profil (ocelový nosník I, U) stojina potmelení profilu (papír FIBERFRAX URAFELT) tmel EXAFLAMM-R hmožinka stávající stěna (požární oolnost min. 30 minut) 09 pomocný plechový profil pro kotvení (rohový - L) Napojení u stěny 09 vzuchová mezera (minerální eska) CW profil (ocelový nosník I, U) stojina potmelení profilu (papír FIBERFRAX URAFELT) tmel EXAFLAMM-R hmožinka stávající stěna (požární oolnost min. 30 minut) vzuchová mezera (minerální eska) CW profil (ocelový nosník I, U) stojina potmelení profilu (papír FIBERFRAX URAFELT) tmel EXAFLAMM-R hmožinka stávající stěna (požární oolnost min. 30 minut) 12

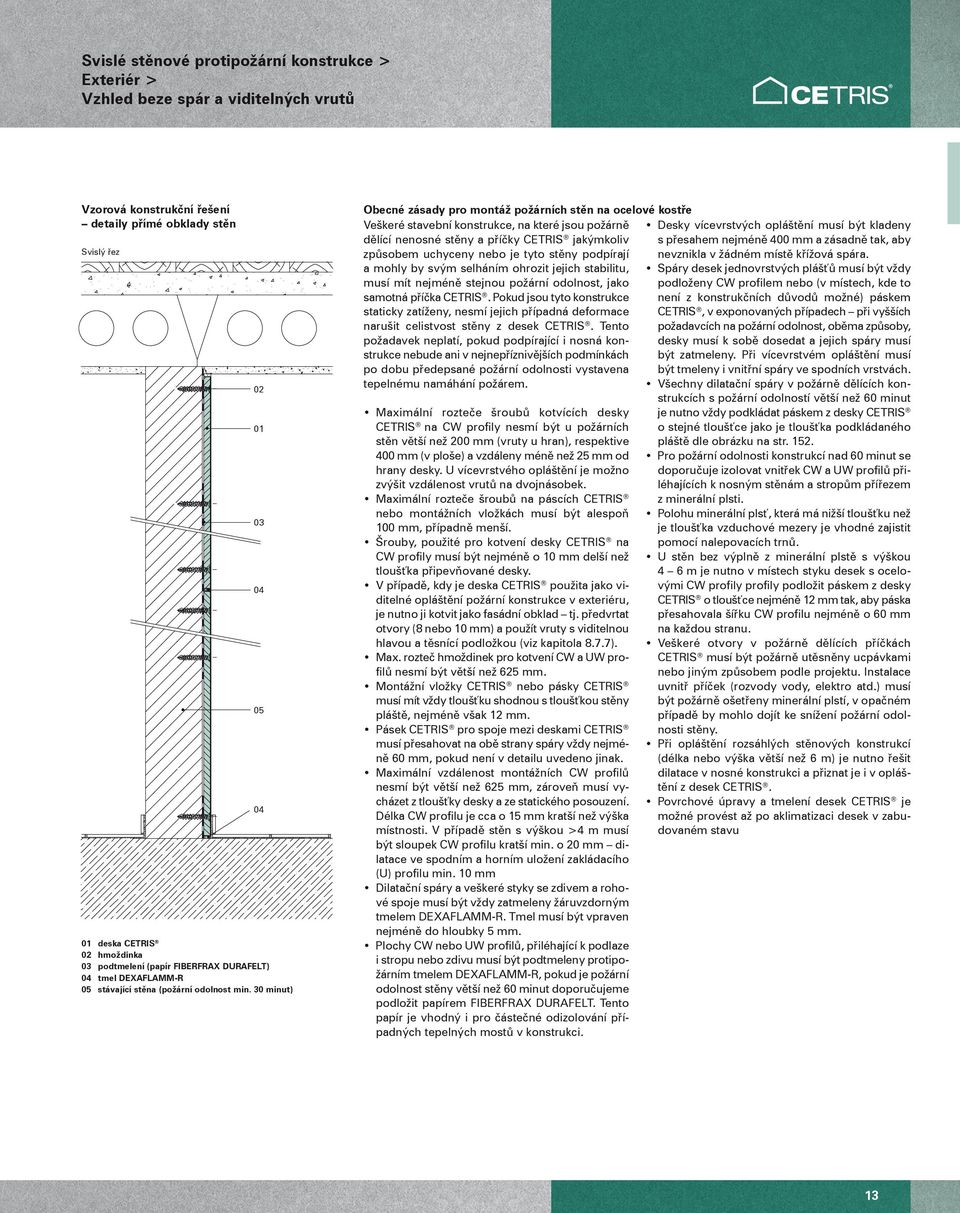

13 Vzorová konstrukční řešení etaily přímé obklay stěn Svislý řez hmožinka potmelení (papír FIBERFRAX URAFELT) tmel EXAFLAMM-R stávající stěna (požární oolnost min. 30 minut) Obecné zásay pro montáž požárních stěn na ocelové kostře Veškeré stavební konstrukce, na které jsou požárně ělící nenosné stěny a příčky CETRIS jakýmkoliv způsobem uchyceny nebo je tyto stěny popírají a mohly by svým selháním ohrozit jejich stabilitu, musí mít nejméně stejnou požární oolnost, jako samotná příčka CETRIS. Poku jsou tyto konstrukce staticky zatíženy, nesmí jejich přípaná eformace narušit celistvost stěny z esek CETRIS. Tento požaavek neplatí, poku popírající i nosná konstrukce nebue ani v nejnepříznivějších pomínkách po obu přeepsané požární oolnosti vystavena tepelnému namáhání požárem. Maximální rozteče šroubů kotvících esky CETRIS na CW profily nesmí být u požárních stěn větší než 200 mm (vruty u hran), respektive 400 mm (v ploše) a vzáleny méně než 25 mm o hrany esky. U vícevrstvého opláštění je možno zvýšit vzálenost vrutů na vojnásobek. Maximální rozteče šroubů na páscích CETRIS nebo montážních vložkách musí být alespoň 100 mm, přípaně menší. Šrouby, použité pro kotvení esky CETRIS na CW profily musí být nejméně o 10 mm elší než tloušťka připevňované esky. V přípaě, ky je eska CETRIS použita jako viitelné opláštění požární konstrukce v exteriéru, je nutno ji kotvit jako fasání obkla tj. převrtat otvory (8 nebo 10 mm) a použít vruty s viitelnou hlavou a těsnící položkou (viz kapitola 8.7.7). Max. rozteč hmožinek pro kotvení CW a UW profilů nesmí být větší než 625 mm. Montážní vložky CETRIS nebo pásky CETRIS musí mít vžy tloušťku shonou s tloušťkou stěny pláště, nejméně však 12 mm. Pásek CETRIS pro spoje mezi eskami CETRIS musí přesahovat na obě strany spáry vžy nejméně 60 mm, poku není v etailu uveeno jinak. Maximální vzálenost montážních CW profilů nesmí být větší než 625 mm, zároveň musí vycházet z tloušťky esky a ze statického posouzení. élka CW profilu je cca o 15 mm kratší než výška místnosti. V přípaě stěn s výškou >4 m musí být sloupek CW profilu kratší min. o 20 mm ilatace ve sponím a horním uložení zakláacího (U) profilu min. 10 mm ilatační spáry a veškeré styky se zivem a rohové spoje musí být vžy zatmeleny žáruvzorným tmelem EXAFLAMM-R. Tmel musí být vpraven nejméně o hloubky 5 mm. Plochy CW nebo UW profilů, přiléhající k polaze i stropu nebo zivu musí být potmeleny protipožárním tmelem EXAFLAMM-R, poku je požární oolnost stěny větší než 60 minut oporučujeme položit papírem FIBERFRAX URAFELT. Tento papír je vhoný i pro částečné oizolování přípaných tepelných mostů v konstrukci. esky vícevrstvých opláštění musí být klaeny s přesahem nejméně 400 mm a zásaně tak, aby nevznikla v žáném místě křížová spára. Spáry esek jenovrstvých plášťů musí být vžy položeny CW profilem nebo (v místech, ke to není z konstrukčních ůvoů možné) páskem CETRIS, v exponovaných přípaech při vyšších požaavcích na požární oolnost, oběma způsoby, esky musí k sobě oseat a jejich spáry musí být zatmeleny. Při vícevrstvém opláštění musí být tmeleny i vnitřní spáry ve sponích vrstvách. Všechny ilatační spáry v požárně ělících konstrukcích s požární oolností větší než 60 minut je nutno vžy pokláat páskem z esky CETRIS o stejné tloušťce jako je tloušťka pokláaného pláště le obrázku na str Pro požární oolnosti konstrukcí na 60 minut se oporučuje izolovat vnitřek CW a UW profilů přiléhajících k nosným stěnám a stropům přířezem z minerální plsti. Polohu minerální plsť, která má nižší tloušťku než je tloušťka vzuchové mezery je vhoné zajistit pomocí nalepovacích trnů. U stěn bez výplně z minerální plstě s výškou 4 6 m je nutno v místech styku esek s ocelovými CW profily profily položit páskem z esky CETRIS o tloušťce nejméně 12 mm tak, aby páska přesahovala šířku CW profilu nejméně o 60 mm na kažou stranu. Veškeré otvory v požárně ělících příčkách CETRIS musí být požárně utěsněny ucpávkami nebo jiným způsobem pole projektu. Instalace uvnitř příček (rozvoy voy, elektro at.) musí být požárně ošetřeny minerální plstí, v opačném přípaě by mohlo ojít ke snížení požární oolnosti stěny. Při opláštění rozsáhlých stěnových konstrukcí (élka nebo výška větší než 6 m) je nutno řešit ilatace v nosné konstrukci a přiznat je i v opláštění z esek CETRIS. Povrchové úpravy a tmelení esek CETRIS je možné provést až po aklimatizaci esek v zabuovaném stavu 13

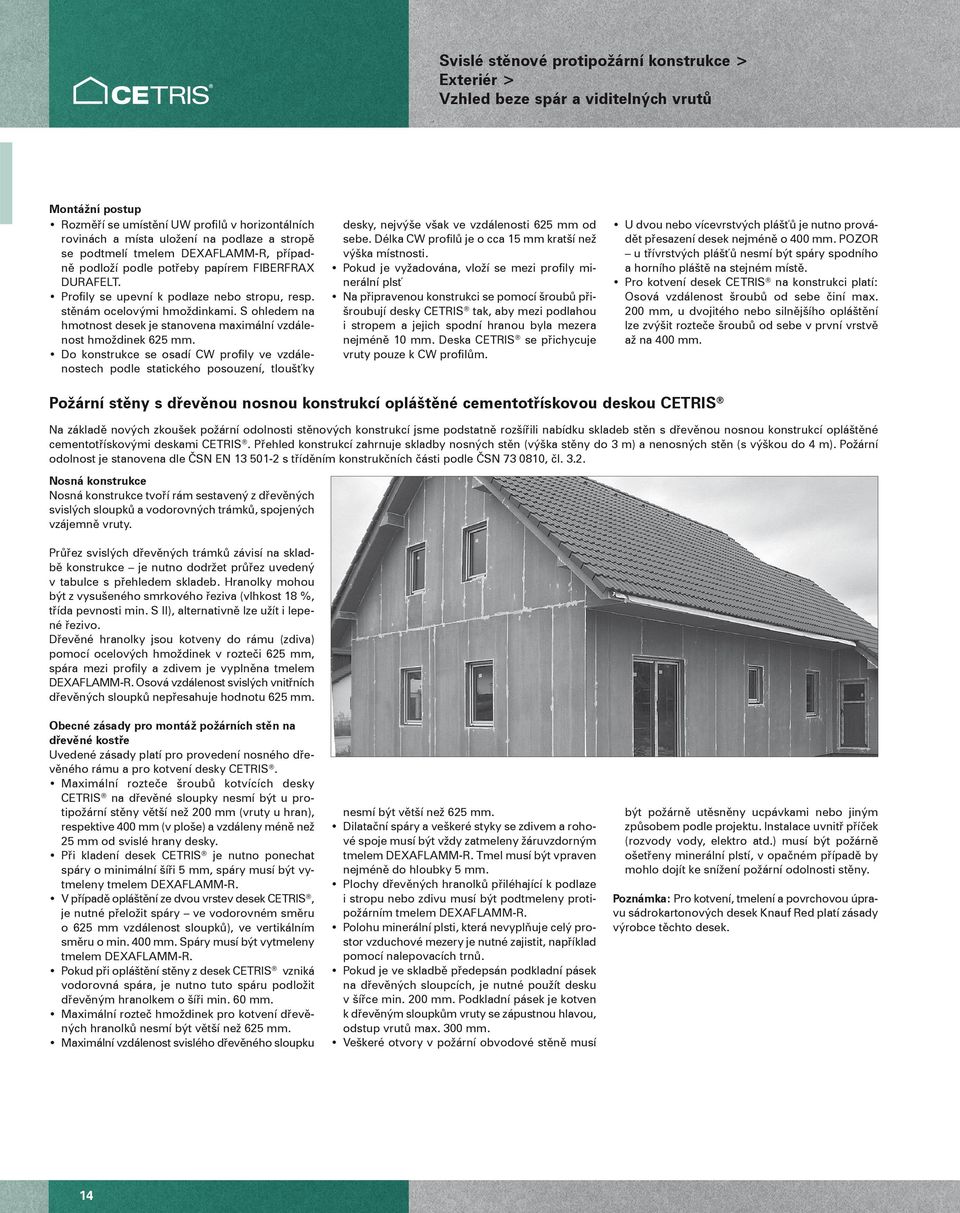

14 Montážní postup Rozměří se umístění UW profilů v horizontálních rovinách a místa uložení na polaze a stropě se potmelí tmelem EXAFLAMM-R, přípaně položí pole potřeby papírem FIBERFRAX URAFELT. Profily se upevní k polaze nebo stropu, resp. stěnám ocelovými hmožinkami. S ohleem na hmotnost esek je stanovena maximální vzálenost hmožinek 625 mm. o konstrukce se osaí CW profily ve vzálenostech pole statického posouzení, tloušťky esky, nejvýše však ve vzálenosti 625 mm o sebe. élka CW profilů je o cca 15 mm kratší než výška místnosti. Poku je vyžaována, vloží se mezi profily minerální plsť Na připravenou konstrukci se pomocí šroubů přišroubují esky CETRIS tak, aby mezi polahou i stropem a jejich sponí hranou byla mezera nejméně 10 mm. eska CETRIS se přichycuje vruty pouze k CW profilům. U vou nebo vícevrstvých plášťů je nutno prováět přesazení esek nejméně o 400 mm. POZOR u třívrstvých plášťů nesmí být spáry sponího a horního pláště na stejném místě. Pro kotvení esek CETRIS na konstrukci platí: Osová vzálenost šroubů o sebe činí max. 200 mm, u vojitého nebo silnějšího opláštění lze zvýšit rozteče šroubů o sebe v první vrstvě až na 400 mm. Požární stěny s řevěnou nosnou konstrukcí opláštěné cementotřískovou eskou CETRIS Na záklaě nových zkoušek požární oolnosti stěnových konstrukcí jsme postatně rozšířili nabíku sklaeb stěn s řevěnou nosnou konstrukcí opláštěné cementotřískovými eskami CETRIS. Přehle konstrukcí zahrnuje sklaby nosných stěn (výška stěny o 3 m) a nenosných stěn (s výškou o 4 m). Požární oolnost je stanovena le ČSN EN s tříěním konstrukčních části pole ČSN 73 10, čl Nosná konstrukce Nosná konstrukce tvoří rám sestavený z řevěných svislých sloupků a voorovných trámků, spojených vzájemně vruty. Průřez svislých řevěných trámků závisí na sklabě konstrukce je nutno oržet průřez uveený v tabulce s přehleem sklaeb. Hranolky mohou být z vysušeného smrkového řeziva (vlhkost 18 %, třía pevnosti min. S II), alternativně lze užít i lepené řezivo. řevěné hranolky jsou kotveny o rámu (ziva) pomocí ocelových hmožinek v rozteči 625 mm, spára mezi profily a zivem je vyplněna tmelem EXAFLAMM-R. Osová vzálenost svislých vnitřních řevěných sloupků nepřesahuje honotu 625 mm. Obecné zásay pro montáž požárních stěn na řevěné kostře Uveené zásay platí pro proveení nosného řevěného rámu a pro kotvení esky CETRIS. Maximální rozteče šroubů kotvících esky CETRIS na řevěné sloupky nesmí být u protipožární stěny větší než 200 mm (vruty u hran), respektive 400 mm (v ploše) a vzáleny méně než 25 mm o svislé hrany esky. Při klaení esek CETRIS je nutno ponechat spáry o minimální šíři 5 mm, spáry musí být vytmeleny tmelem EXAFLAMM-R. V přípaě opláštění ze vou vrstev esek CETRIS, je nutné přeložit spáry ve voorovném směru o 625 mm vzálenost sloupků), ve vertikálním směru o min. 400 mm. Spáry musí být vytmeleny tmelem EXAFLAMM-R. Poku při opláštění stěny z esek CETRIS vzniká voorovná spára, je nutno tuto spáru položit řevěným hranolkem o šíři min. 60 mm. Maximální rozteč hmožinek pro kotvení řevěných hranolků nesmí být větší než 625 mm. Maximální vzálenost svislého řevěného sloupku nesmí být větší než 625 mm. ilatační spáry a veškeré styky se zivem a rohové spoje musí být vžy zatmeleny žáruvzorným tmelem EXAFLAMM-R. Tmel musí být vpraven nejméně o hloubky 5 mm. Plochy řevěných hranolků přiléhající k polaze i stropu nebo zivu musí být potmeleny protipožárním tmelem EXAFLAMM-R. Polohu minerální plsti, která nevyplňuje celý prostor vzuchové mezery je nutné zajistit, napříkla pomocí nalepovacích trnů. Poku je ve sklabě přeepsán poklaní pásek na řevěných sloupcích, je nutné použít esku v šířce min. 200 mm. Poklaní pásek je kotven k řevěným sloupkům vruty se zápustnou hlavou, ostup vrutů max. 300 mm. Veškeré otvory v požární obvoové stěně musí být požárně utěsněny ucpávkami nebo jiným způsobem pole projektu. Instalace uvnitř příček (rozvoy voy, elektro at.) musí být požárně ošetřeny minerální plstí, v opačném přípaě by mohlo ojít ke snížení požární oolnosti stěny. Poznámka: Pro kotvení, tmelení a povrchovou úpravu sárokartonových esek Knauf Re platí zásay výrobce těchto esek. 14

15 Materiály pro požární stěny specifikace POPIS, OZNAČENÍ ZOBRAZENÍ (SCHÉMA) POZNÁMKA eska CETRIS BASIC Cementotřísková eska, hlaký povrch, cementově šeá. Záklaní formát mm Obj. hmotnost 1320 ±70 kgm 3 Tloušťka le požaavku na požární oolnost. Vrut 4,2 25, 35, 45, 55 mm Vruty o cementotřískové esky, samořezné, samovrtné, se zápustnou hlavou. Pro vnitřní opláštění, popř. venkovní opláštění s alší povrchovou úpravou. Typ vrutu le tloušťky obklau a typu nosné konstrukce. Tmel EXAFLAMM-R Bílá tixotropní hmota pro výplň spar a přetmelení hlaviček vrutů. Alternativně lze užít protipožární jenosložkové tmely (akrylátové, silikonové) trvale pružné (Sika firesil, en Braven Pyrocryl). Minerální (kamenná) vlna Tloušťka a objemová hmotnost le specifikace. Třía reakce na oheň A1/A2. řevěný sloupek Smrkové řezivo tříy min. SII, max. vlhkost 18 %, rozměr mm, mm, mm (le sklaby stěny). Alternativně lze užít i lepené řezivo. Ocelové hmožinky Pro kotvení profilů o ziva (betonu) Rozměry (průměr a élka) le hmotnosti konstrukce, typu poklau a kotveného materiálu. eska KNAUF Re Sárokartonová eska KNAUF tl. 12,5 mm. Záklaní formát (2500) mm. Opracování, kotvení, tmelení, povrchová úprava esky le pokynů fy KNAUF Praha spol. s r.o. KNAUF Uniflott Hmota pro tmelení spojů sárokartonových esek. Nelze užít na výplň spar mezi eskami CETRIS! Vrut TN 35 Rychlošroub 4,0 35 mm pro kotvení sárokartonových esek. Nelze užít pro kotvení esek CETRIS! 15

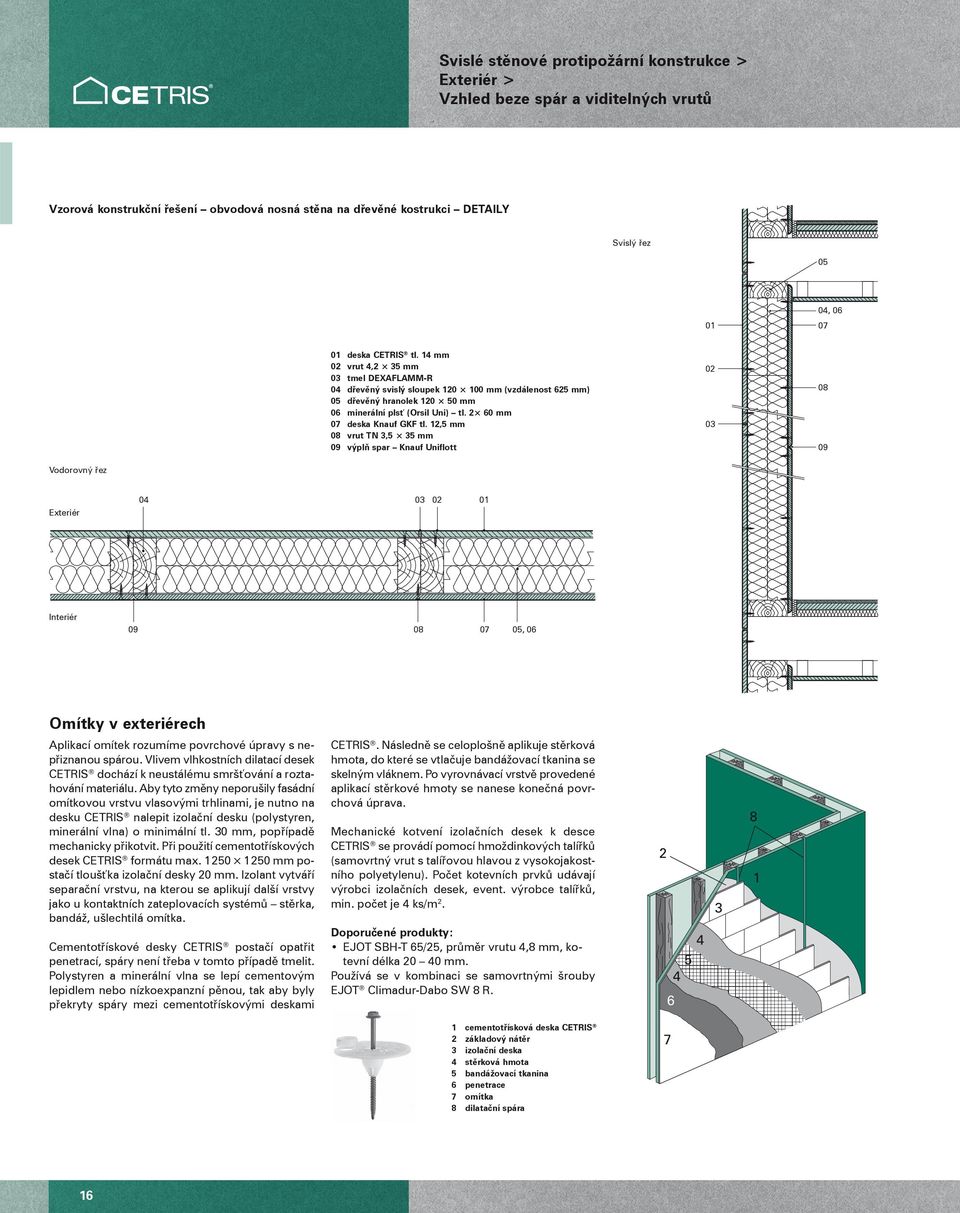

16 Vzorová konstrukční řešení obvoová nosná stěna na řevěné kostrukci ETAILY Svislý řez, tl. 14 mm vrut 4,2 35 mm tmel EXAFLAMM-R řevěný svislý sloupek mm (vzálenost 625 mm) řevěný hranolek mm minerální plsť (Orsil Uni) tl mm eska Knauf GKF tl. 12,5 mm vrut TN 3,5 35 mm 09 výplň spar Knauf Uniflott 09 Exteriér Interiér 09, Omítky v exteriérech Aplikací omítek rozumíme povrchové úpravy s nepřiznanou spárou. Vlivem vlhkostních ilatací esek CETRIS ochází k neustálému smršťování a roztahování materiálu. Aby tyto změny neporušily fasání omítkovou vrstvu vlasovými trhlinami, je nutno na esku CETRIS nalepit izolační esku (polystyren, minerální vlna) o minimální tl. 30 mm, popřípaě mechanicky přikotvit. Při použití cementotřískových esek CETRIS formátu max mm postačí tloušťka izolační esky 20 mm. Izolant vytváří separační vrstvu, na kterou se aplikují alší vrstvy jako u kontaktních zateplovacích systémů stěrka, banáž, ušlechtilá omítka. Cementotřískové esky CETRIS postačí opatřit penetrací, spáry není třeba v tomto přípaě tmelit. Polystyren a minerální vlna se lepí cementovým lepilem nebo nízkoexpanzní pěnou, tak aby byly překryty spáry mezi cementotřískovými eskami CETRIS. Násleně se celoplošně aplikuje stěrková hmota, o které se vtlačuje banážovací tkanina se skelným vláknem. Po vyrovnávací vrstvě proveené aplikací stěrkové hmoty se nanese konečná povrchová úprava. Mechanické kotvení izolačních esek k esce CETRIS se prováí pomocí hmožinkových talířků (samovrtný vrut s talířovou hlavou z vysokojakostního polyetylenu). Počet kotevních prvků uávají výrobci izolačních esek, event. výrobce talířků, min. počet je 4 ks/m 2. oporučené proukty: EJOT SBH-T 65/25, průměr vrutu 4,8 mm, kotevní élka mm. Používá se v kombinaci se samovrtnými šrouby EJOT Climaur-abo SW 8 R cementotřísková eska CETRIS 2 záklaový nátěr 3 izolační eska 4 stěrková hmota 5 banážovací tkanina 6 penetrace 7 omítka 8 ilatační spára 7 16
