1 The Institute of Groundsmanship Vytváření vhodného prostředí Alex Vickers TurfTrax Ground Management Systems Ltd and Cranfield University

2 Vztah mezi půdou a rostlinou

4 Zrno hrubého písku Jemný písek Náplav - Jíl

5 2. Pohyb vody v půdě 2. Pohyb vody v půdě

6 Pohyb vody v půdě Hydraulická vodivost v Q A K L

7 Pohyb vody hrubým pískem gravitace > napětí

8 Pohyb vody v půdě Povrchové napětí: d h h 1 d

9 Kapilární stoupání Kapilaritu způsobují dvě síly PŘILNAVOST SOUDRŽNOST

10 Stoupání kapliraity

11 Pohyb vody vrstvami písku Jemná půda Zadržená voda Povrchové napětí > gravitace Hrubá půda

12 Typický profil hřiště v Premier Lize Trávník Horní kořenová zóna (+ zesílení) Spodní k. zóna (střední/jemný písek) Filtrační vrstva (1 4 mm štěrk) Hrubý štěrk (5 10 mm ) 175 mm 125 mm 50 mm 150 mm 500 mm

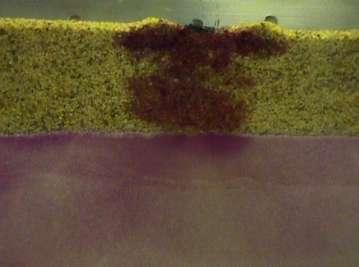

13 Pohyb vody vrstvami písku Hrubá zemina Jemná zemina

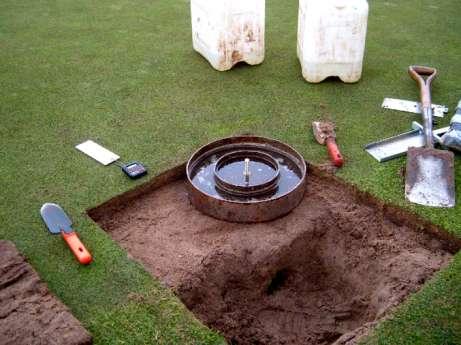

14 Poměr vsakování. Poměr vsakování (m/s) Čas (s)

15 Laboratorní zkoušky stavebních materiálů

16 Černá vrstva

17 Kontrolovaná hladina spodní vody

18 Vysoká hladina spodní vody

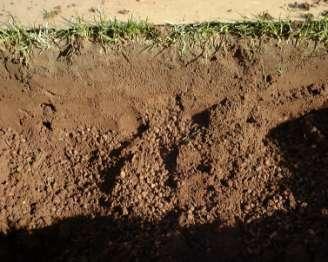

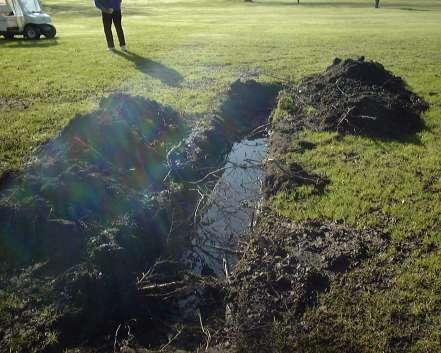

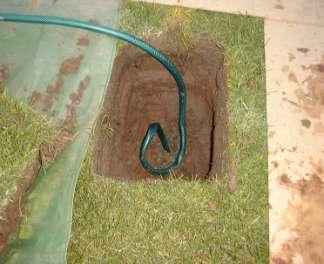

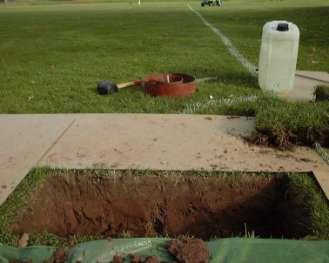

19 Tradiční drenáže

20 Fyzikální vlastnosti půdní drenáže Vysoké napětí Nízké napětí

21 Alternativní specifikace drenáží

22 3. Hratelnost

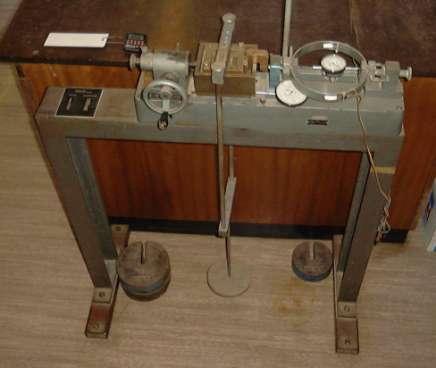

23 Držení / Tah / Síla Normální zátěž Střižná plocha Coulomb: C tan Přilnavost a tření c

24 Půdní soudržnost

25 Všeobecný poměr mezi objemem vody a půdní soudržností Vysoká Soudržnost Písek Jíl Nízká Soudržnost suchá Max. kap. kapacita mokrá

26 Typy zesílení kořenového horizontu Fibresand Desso Grassmaster SIS Xtragrass

27 Držení / Tah / Síla C tan c

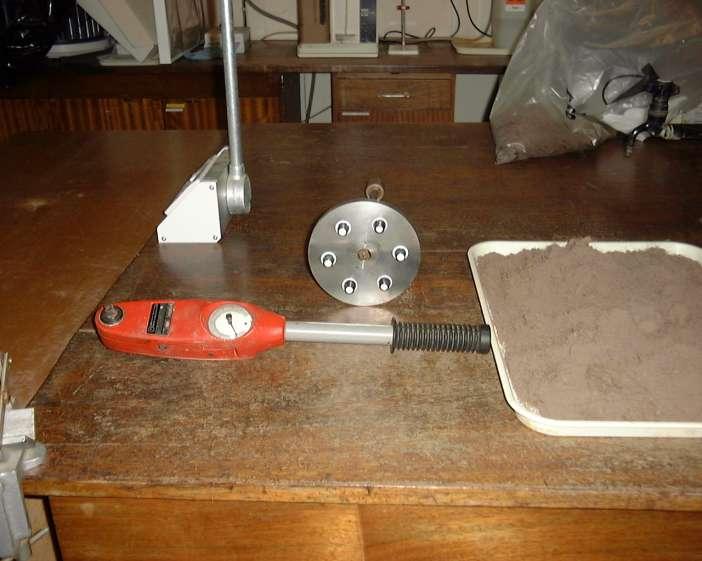

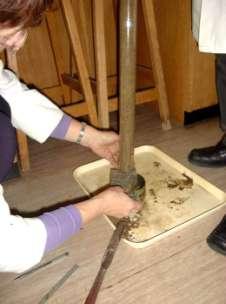

28 Přístroj na měření tahu

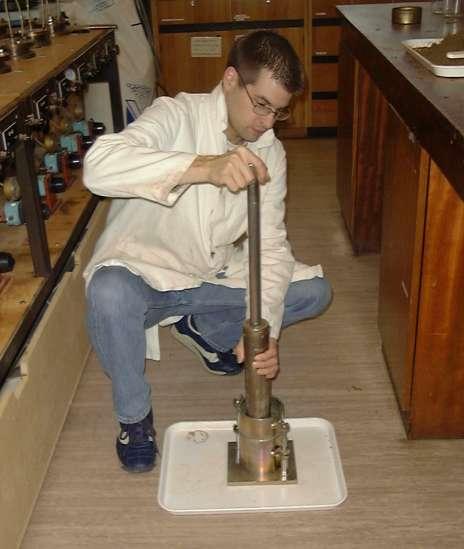

29 Proctor test zhutnění

Dry bulk density (Mg M -3) Proctor Test 1.80 1.75 Proctor test Kingsley No.

30 Dry bulk density (Mg M -3) Proctor Test Proctor test Kingsley No. 1 80:20 root zone Mansil 45 root zone + F Mansil 45 root zone Volumetric moisture content (%)

(Nm) Mansil 45 80:20 rootzone 20 14 57 x 4.

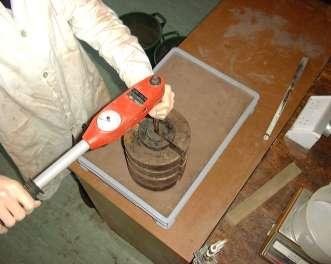

31 Testy tahu v laboratoři a v trávníkové školce Traction test results. Volumetric water content Traction No Traction With Material grass grass (%) (Nm) (Nm) Mansil 45 80:20 rootzone x x 3.2 Mansil 45 80:20 + fibre rootzone Effect of grass on traction

32 Traction (Nm) Vztah mezi tahem a obsahem vody v horním kořenovém horizontu 60 Traction vs M oi sture Content ER (First use) ER (after first use) Mansf ield 4 5 Rootzone ( No fi bre) Mansf ield 4 5 Rootzone ( With f ibr e) Ki ngsley 8 0:20 Rootzone Mansf ield 4 5 Rootzone ( No fi bre) + Grass Mansf ield 4 5 Rootzone ( With f ibr e) + Grass Ki ngsley 8 0:20 Rootzone + Grass Vol umetric moi sture content (%)

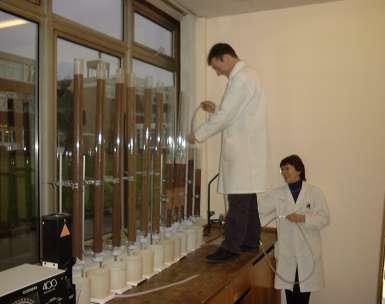

33 Optimální alternativní profil stavby hřiště 44 mm columns prepared to different specification x 3 reps. Assessment of hydraulic properties (Hydraulic conductivity and field capacity) Extruding and slicing up the columns to determine the moisture distribution

5 10 Mansil 45 Mansil 45 + F 15 20 25 Mansil 55 Mansil 55 Mansil 55 30

34 Depth (cm) Mansil 45 root zone Kingsley 80:20 root zone Kingsley Testy ve velkém sloupci(218 mm) 0 Alternative Specification ER Specification 5 10 Mansil 45 Mansil 45 + F Mansil 55 Mansil 55 Mansil mm 1-5 mm 1-5 mm mm 1-5 mm 5-10 mm 5-10 mm 5-10 mm 50

35 Navržená alternativa pro stavbu hřiště Premier Ligy Současná specifikace Navržená specifikace Upper rootzone (+ reinforcement) Lower rootzone (medium/fine sand) 80:20 sandy loam rootzone (no reinforcement) 500 mm

36 4. Voda

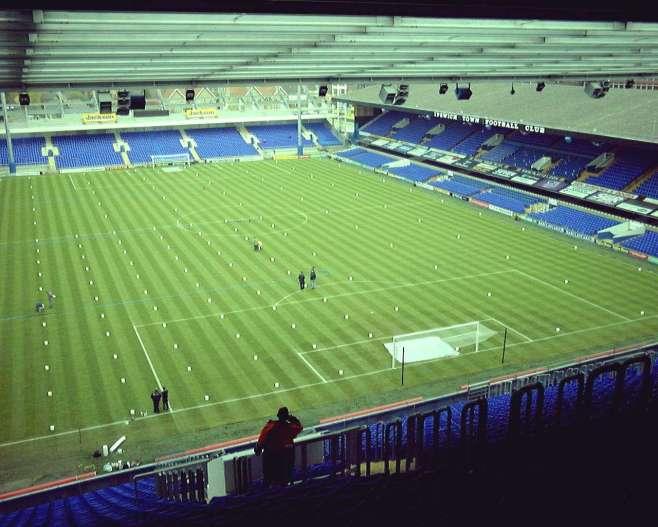

37 Podrobný audit závlahy

.249306 Distribuce vody Chelsea FC 525670.818852 525720.

249306 177502.249306.249306 Catch Can Water Levels (mm) 10.

683-70.763 70.764-82.844 82.845-94.925 94.926-107.006 107.

330 155.331-167.411 167.412-179.492 179.493-191.574 191.

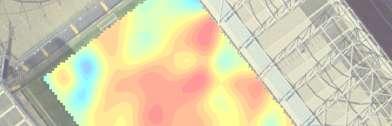

38 Distribuce vody Chelsea FC Catch Can Water Levels (mm)

39 5. Teplota

40 Ovlivňuje teplotu půdy 1. Potrubí teplé vody 2. Kryt proti mrazu 3. Kryt hřiště / stan

41 Ovlivní půdní teplotu San Siro Fulham

42 6. Světlo

43 Světlo Minimální požadavek pro normální růst trávníku se uvádí až 30% z celkového slunečního světla (tzn. 150 W/m 2, což představuje denní interval nad 8 hours 4.3 MJ/m 2 ). Arena, Amsterdam: 24 trávníků v období Millennium stadion, Cardiff: 9 trávníků v období srpen 1999 červenec 2002.

44 Vliv stínu na trávník stadionu Base Data Shade Management

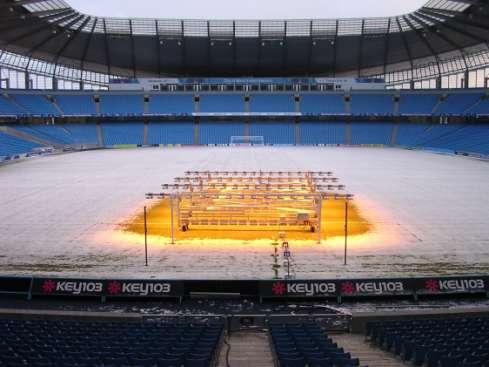

45 Využití umělého osvětlení

46 7. Ventilace

Pohyb vzduchu Rychlost vzduchu od 0.2-0.

47 Pohyb vzduchu Rychlost vzduchu od m/s Výměna: Tepla Kysličníku uhličitého Odpařování

48 8. Počasí

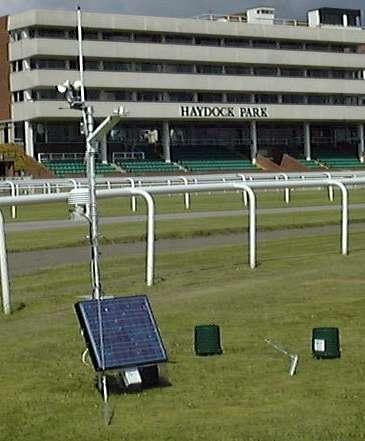

49 Počasí

50 Počasí příklad webové stránky Arsenalu

51 Arsenal informace o rychlosti větru

52 9. Ochrana povrchu - koncerty

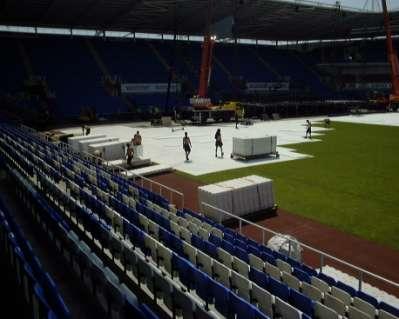

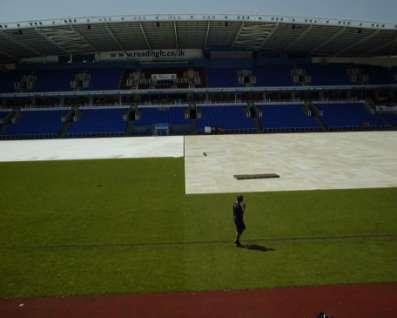

53 Stadion FC Reading - Madjeski

54 Národní stadion Wembley

55 Národní stadion Wembley

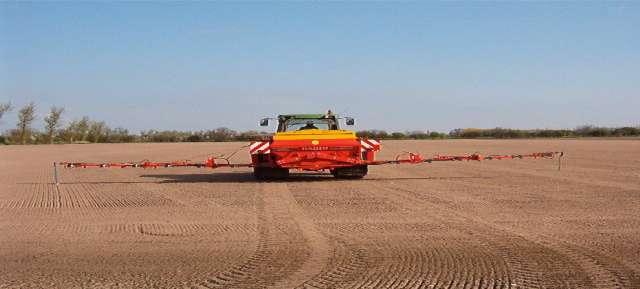

56 Národní stadion Wembley

57 Národní stadion Wembley

58 Chelsea Football Club

59 Poloha akademie Figure A1

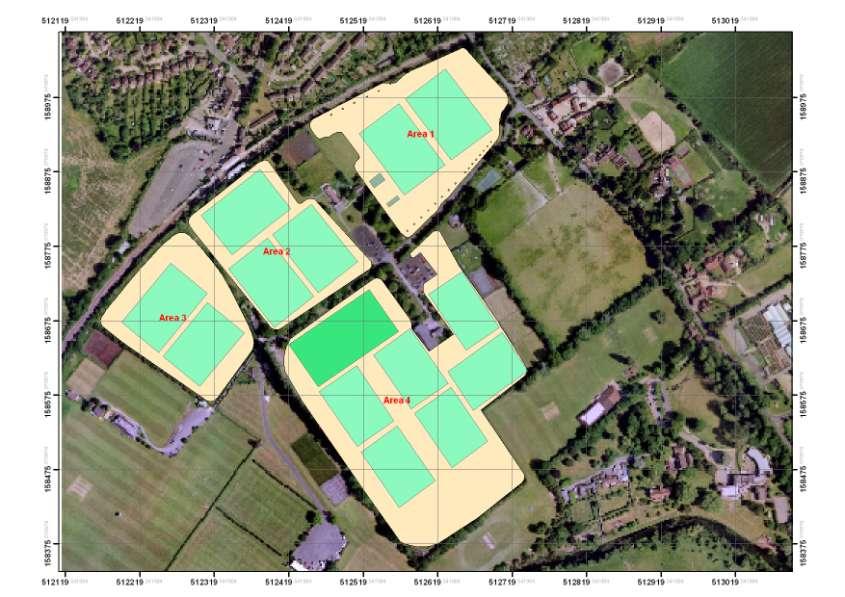

60 Area Features Rozmístění hřišť Figure A21

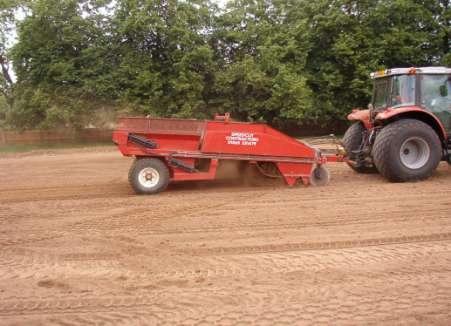

61 Chelsea Football Club (Cobham)

62 Chelsea Football Club (Stamford Bridge)

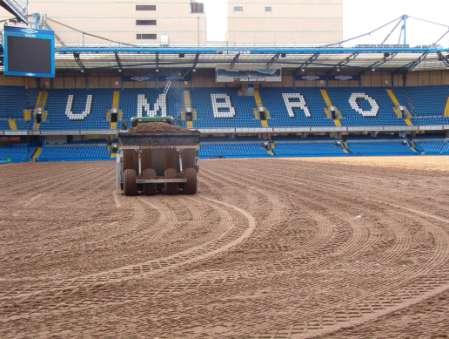

63 Chelsea Football Club (Stamford Bridge)

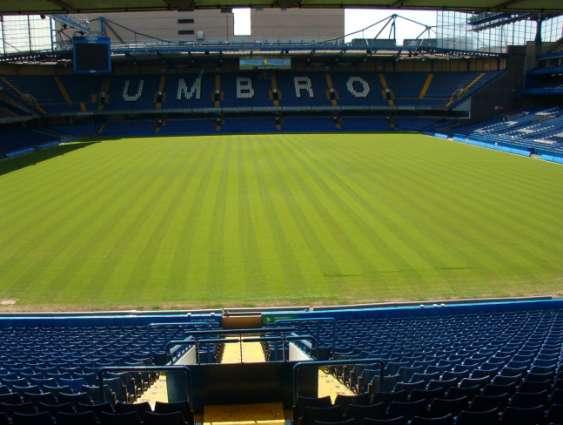

64 Chelsea Football Club (Stamford Bridge)
