1 VZT JEDNOTKY SAVE VTC 700 NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

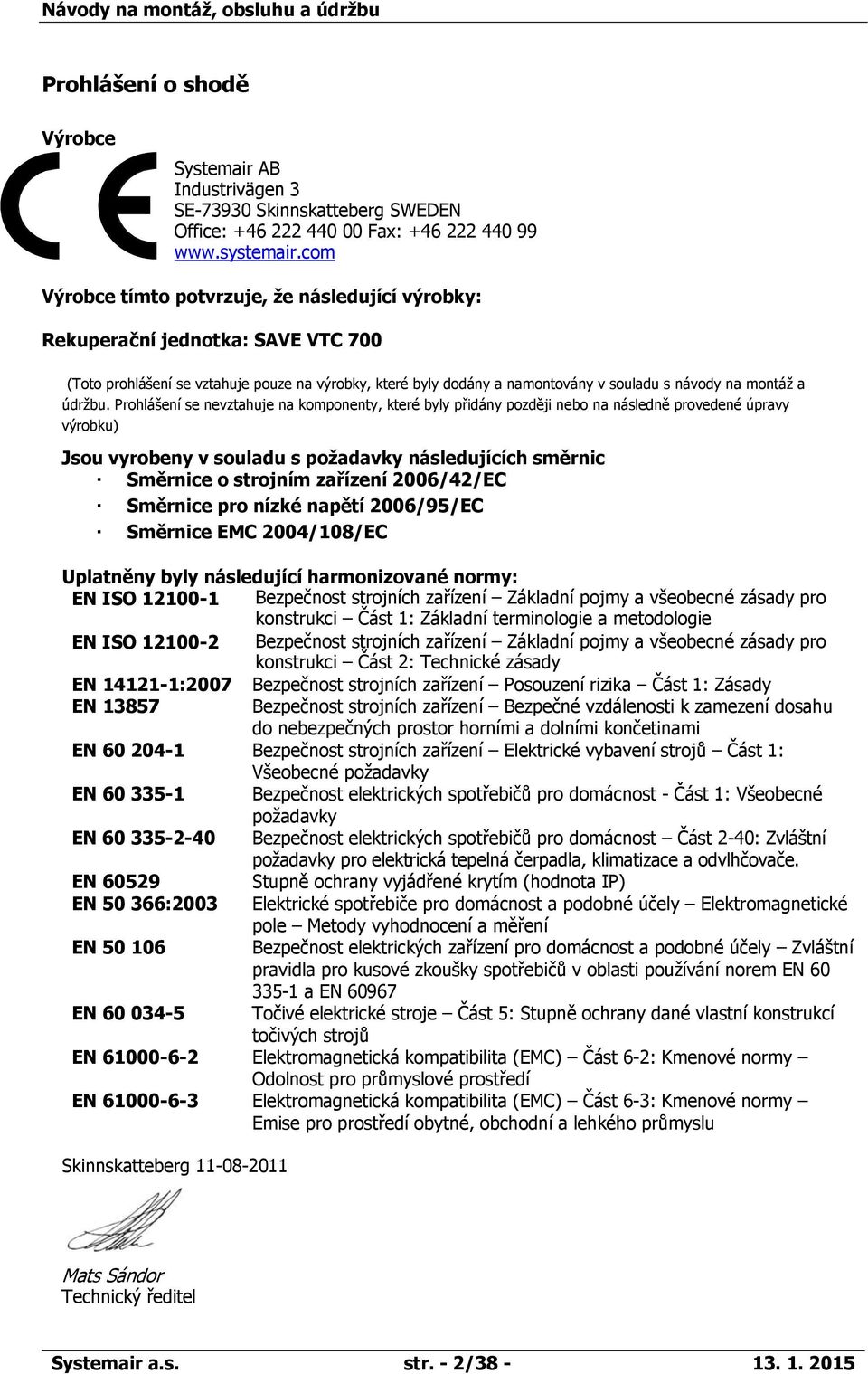

2 Prohlášení o shodě Výrobce Systemair AB Industrivägen 3 SE Skinnskatteberg SWEDEN Office: Fax: Výrobce tímto potvrzuje, že následující výrobky: Rekuperační jednotka: SAVE VTC 700 (Toto prohlášení se vztahuje pouze na výrobky, které byly dodány a namontovány v souladu s návody na montáž a údržbu. Prohlášení se nevztahuje na komponenty, které byly přidány později nebo na následně provedené úpravy výrobku) Jsou vyrobeny v souladu s požadavky následujících směrnic Směrnice o strojním zařízení 2006/42/EC Směrnice pro nízké napětí 2006/95/EC Směrnice EMC 2004/108/EC Uplatněny byly následující harmonizované normy: EN ISO Bezpečnost strojních zařízení Základní pojmy a všeobecné zásady pro konstrukci Část 1: Základní terminologie a metodologie EN ISO Bezpečnost strojních zařízení Základní pojmy a všeobecné zásady pro konstrukci Část 2: Technické zásady EN :2007 Bezpečnost strojních zařízení Posouzení rizika Část 1: Zásady EN Bezpečnost strojních zařízení Bezpečné vzdálenosti k zamezení dosahu do nebezpečných prostor horními a dolními končetinami EN Bezpečnost strojních zařízení Elektrické vybavení strojů Část 1: Všeobecné požadavky EN Bezpečnost elektrických spotřebičů pro domácnost - Část 1: Všeobecné požadavky EN Bezpečnost elektrických spotřebičů pro domácnost Část 2-40: Zvláštní požadavky pro elektrická tepelná čerpadla, klimatizace a odvlhčovače. EN Stupně ochrany vyjádřené krytím (hodnota IP) EN :2003 Elektrické spotřebiče pro domácnost a podobné účely Elektromagnetické pole Metody vyhodnocení a měření EN Bezpečnost elektrických zařízení pro domácnost a podobné účely Zvláštní pravidla pro kusové zkoušky spotřebičů v oblasti používání norem EN a EN EN Točivé elektrické stroje Část 5: Stupně ochrany dané vlastní konstrukcí točivých strojů EN Elektromagnetická kompatibilita (EMC) Část 6-2: Kmenové normy Odolnost pro průmyslové prostředí EN Elektromagnetická kompatibilita (EMC) Část 6-3: Kmenové normy Emise pro prostředí obytné, obchodní a lehkého průmyslu Skinnskatteberg Mats Sándor Technický ředitel Systemair a.s. str. - 2/

3 Obsah 1. Popis Technické údaje Rozměry a připojení Minimální vzdálenosti pro servis Jednotlivé součásti jednotky Doprava a skladování Určení Bezpečnost Montáž Elektrická instalace Ovládací panel Montáž ovládacího panelu Ovládací panel s popisem Přehled servisního menu Nastavení teploty přiváděného vzduchu Ruční nastavení otáček ventilátoru Nastavení letního provozu Rekuperace chladu Konfigurace softwaru pro elektrický ohřívač Provoz Nastavení otáček ventilátoru Nastavení úrovně odmrazování Naprogramování týdenního programu Speciální funkce Před uvedením do provozu Servis a údržba Výměna filtrů a resetování doby výměny filtrů Čistění výměníku Čistění ventilátorů Čištění odsávacích žaluzií a vstupních difuzorů Kontrola sání čerstvého vzduchu Kontrola střešní hlavice Kontrola potrubního systému V případě poruchy Schéma zapojení str. - 3/38 - Systemair a.s.

4 1. Popis Tento návod pojednává o správné technické montáži, obsluze a údržbě VZT jednotek typu SAVE VTC 700 vyráběných společností Systemair. Jednotky SAVE VTC 700 se vyrábějí ve dvou provedeních: levý model (L) má přívod čerstvého vzduchu je umístěn vlevo při pohledu zepředu, pravý model (R) má přívod čerstvého vzduchu je umístěn vpravo při pohledu zepředu (viz obr. 3). Výměník tepla (vodní nebo elektrický) pro dohřev lze objednat jako příslušenství. Vodní ohřívač (např. VBC) je určen pro montáž do potrubní trasy. Elektrický ohřívač (ELB) je určen pro vestavbu do jednotky. V případě instalace elektrického ohřívače se změní napájecí napětí jednotky z jednofázového (1~230V) na třífázové (3~400V). Návod pojednává o základních technických informacích a doporučení, které se týkají návrhu, montáže, spuštění a provozu, které je nutno dodržet v zájmu bezporuchového provozu jednotky. Klíčem k správnému a bezpečnému provozování jednotky je důkladné prostudování návodu, používaní jednotky v smyslu uvedených pokynů a dodržování bezpečnostních požadavků. 2. Technické údaje 2.1 Rozměry a připojení Obr. 1 Rozměry - pravý i levý model mají stejné rozměry Obr. 2 Pohled z vrchu - pravý (R) a levý (L) model Y: ½ vnější hrdlo Model A C D E F G H I VTC Model J K L M N Hmotnost (kg) VTC Systemair a.s. str. - 4/

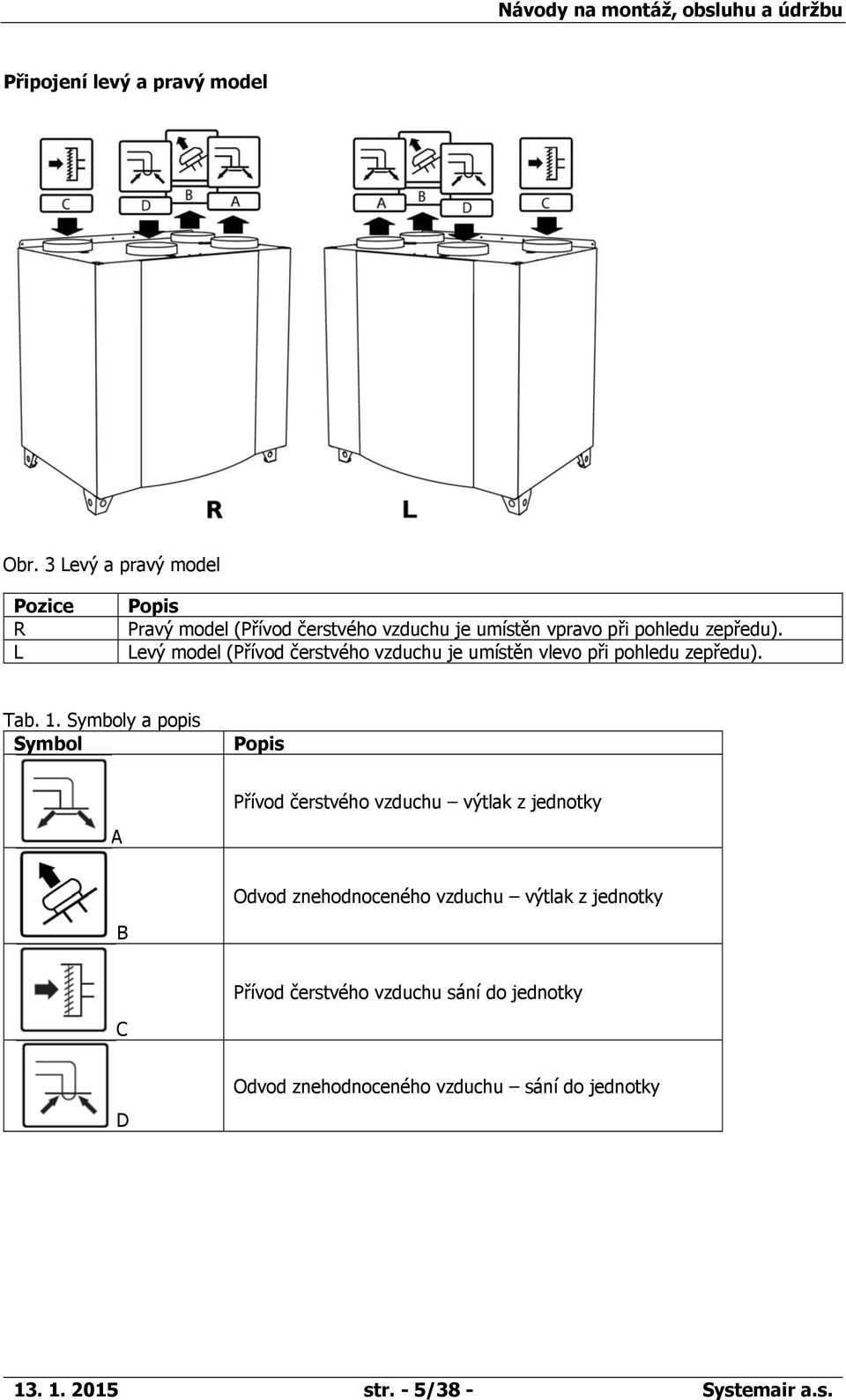

5 Připojení levý a pravý model Obr. 3 Levý a pravý model Pozice R L Popis Pravý model (Přívod čerstvého vzduchu je umístěn vpravo při pohledu zepředu). Levý model (Přívod čerstvého vzduchu je umístěn vlevo při pohledu zepředu). Tab. 1. Symboly a popis Symbol Popis Přívod čerstvého vzduchu výtlak z jednotky A Odvod znehodnoceného vzduchu výtlak z jednotky B Přívod čerstvého vzduchu sání do jednotky C D Odvod znehodnoceného vzduchu sání do jednotky str. - 5/38 - Systemair a.s.

6 2.2 Minimální vzdálenosti pro servis před jednotkou je nutné ponechat dostatečný prostor pro vyjmutí filtrů (obr. 4). Obr. 4 Potřebný prostor Pozice Popis 1 Filtr na přívodu vzduchu 2 Filtr na odvodu vzduchu 3 Rekuperátor (2 díly) B 1380 mm Příkon a proud Model Ventilátory (W celk.) Ohřívač (W) Celkem (W) Pojistka (A) (síťová) VTC VTC 700 s ohřívačem x10 Systemair a.s. str. - 6/

7 2.3 Jednotlivé součásti jednotky Obr. 5 Součásti jednotky Pozice Popis 1 Ventilátor, přívod vzduchu 2 Ventilátor, odvod vzduchu 3 Filtr, přívod vzduchu 4 Filtr, odvod vzduchu 5 Odmrazovací klapka 1 6 Pohon, odmrazovací klapka 7 Rekuperátor 8 Kondenzátní vana 9 Odvod kondenzátu 10 Řídící deska se svorkami 11 Teplotní čidlo, přívod vzduchu 12 Teplotní čidlo, venkovní vzduch 13 Teplotní čidlo, odvod vzduchu 14 Rychlá přípojka pro přívodní ventilátor 15 Rychlá přípojka pro odvodní ventilátor 1) Klapka nesmí být ovládána ručně. Ventilátory Ventilátory (1) a (2) mají EC motory s externím rotorem, které mohou být individuálně plynule regulovány v rozsahu %. Ložiska ventilátoru jsou bezúdržbová s promazáváním po celou dobu jejich životnosti. Ventilátory jsou pro potřebu údržby vyjímatelné viz kap. 11. Servis a údržba. Filtry Filtry na přívodu i odvodu vzduchu mají třídu filtrace G4. Filtry je třeba po jejich znečistění vyměnit. Novou sadu filtrů lze objednat u montážní firmy či u výrobce str. - 7/38 - Systemair a.s.

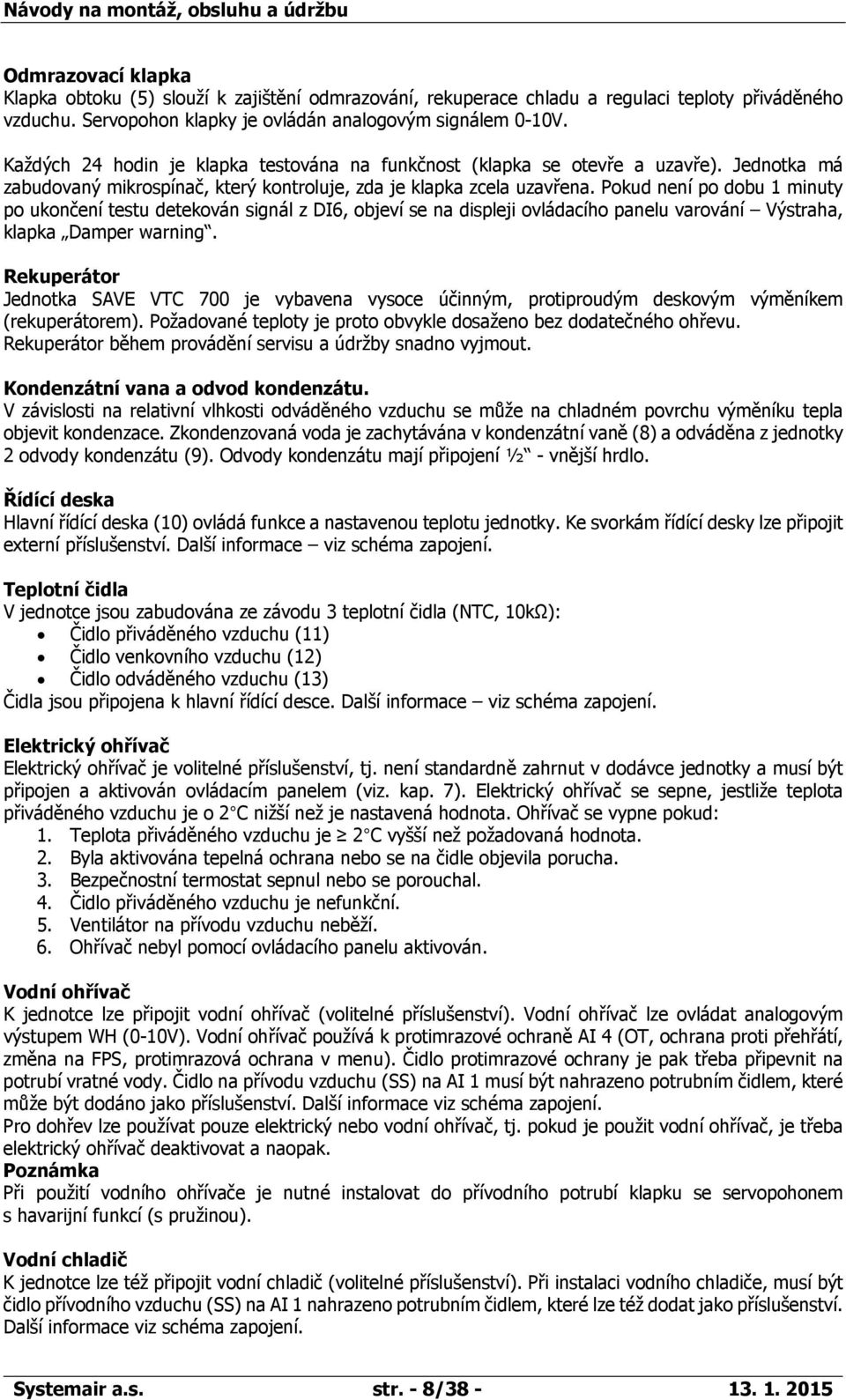

8 Odmrazovací klapka Klapka obtoku (5) slouží k zajištění odmrazování, rekuperace chladu a regulaci teploty přiváděného vzduchu. Servopohon klapky je ovládán analogovým signálem 0-10V. Každých 24 hodin je klapka testována na funkčnost (klapka se otevře a uzavře). Jednotka má zabudovaný mikrospínač, který kontroluje, zda je klapka zcela uzavřena. Pokud není po dobu 1 minuty po ukončení testu detekován signál z DI6, objeví se na displeji ovládacího panelu varování Výstraha, klapka Damper warning. Rekuperátor Jednotka SAVE VTC 700 je vybavena vysoce účinným, protiproudým deskovým výměníkem (rekuperátorem). Požadované teploty je proto obvykle dosaženo bez dodatečného ohřevu. Rekuperátor během provádění servisu a údržby snadno vyjmout. Kondenzátní vana a odvod kondenzátu. V závislosti na relativní vlhkosti odváděného vzduchu se může na chladném povrchu výměníku tepla objevit kondenzace. Zkondenzovaná voda je zachytávána v kondenzátní vaně (8) a odváděna z jednotky 2 odvody kondenzátu (9). Odvody kondenzátu mají připojení ½ - vnější hrdlo. Řídící deska Hlavní řídící deska (10) ovládá funkce a nastavenou teplotu jednotky. Ke svorkám řídící desky lze připojit externí příslušenství. Další informace viz schéma zapojení. Teplotní čidla V jednotce jsou zabudována ze závodu 3 teplotní čidla (NTC, 10kΩ): Čidlo přiváděného vzduchu (11) Čidlo venkovního vzduchu (12) Čidlo odváděného vzduchu (13) Čidla jsou připojena k hlavní řídící desce. Další informace viz schéma zapojení. Elektrický ohřívač Elektrický ohřívač je volitelné příslušenství, tj. není standardně zahrnut v dodávce jednotky a musí být připojen a aktivován ovládacím panelem (viz. kap. 7). Elektrický ohřívač se sepne, jestliže teplota přiváděného vzduchu je o 2 C nižší než je nastavená hodnota. Ohřívač se vypne pokud: 1. Teplota přiváděného vzduchu je 2 C vyšší než požadovaná hodnota. 2. Byla aktivována tepelná ochrana nebo se na čidle objevila porucha. 3. Bezpečnostní termostat sepnul nebo se porouchal. 4. Čidlo přiváděného vzduchu je nefunkční. 5. Ventilátor na přívodu vzduchu neběží. 6. Ohřívač nebyl pomocí ovládacího panelu aktivován. Vodní ohřívač K jednotce lze připojit vodní ohřívač (volitelné příslušenství). Vodní ohřívač lze ovládat analogovým výstupem WH (0-10V). Vodní ohřívač používá k protimrazové ochraně AI 4 (OT, ochrana proti přehřátí, změna na FPS, protimrazová ochrana v menu). Čidlo protimrazové ochrany je pak třeba připevnit na potrubí vratné vody. Čidlo na přívodu vzduchu (SS) na AI 1 musí být nahrazeno potrubním čidlem, které může být dodáno jako příslušenství. Další informace viz schéma zapojení. Pro dohřev lze používat pouze elektrický nebo vodní ohřívač, tj. pokud je použit vodní ohřívač, je třeba elektrický ohřívač deaktivovat a naopak. Poznámka Při použití vodního ohřívače je nutné instalovat do přívodního potrubí klapku se servopohonem s havarijní funkcí (s pružinou). Vodní chladič K jednotce lze též připojit vodní chladič (volitelné příslušenství). Při instalaci vodního chladiče, musí být čidlo přívodního vzduchu (SS) na AI 1 nahrazeno potrubním čidlem, které lze též dodat jako příslušenství. Další informace viz schéma zapojení. Systemair a.s. str. - 8/

9 3. Doprava a skladování VZT jednotka se musí skladovat a přepravovat takovým způsobem, aby byla chráněna před mechanickým poškozením jednotky. Musí být zakrytá, aby se prach, déšť a sníh nedostaly dovnitř a nepoškodily jednotku a její komponenty. Zařízení se dodává v jednom celku a obsahuje všechny komponenty, zabalené do plastové fólie na paletě pro lehčí manipulaci. Všechny VZT jednotky jsou ve výrobním závodě baleny tak, aby snesly standardní manipulaci během dopravy. Při manipulaci používejte vhodné zdvihací zařízení, aby se předešlo poškození zařízení a zranění osob. Nezdvihejte VZT zařízení za připojovací el. kabely, za svorkovnici, za oběžné kolo, za připojovací potrubí vodního ohřívače, ani za sací ústí. Chraňte jednotku před údery a otřesy. VZT jednotku skladujte na suchém místě, chráněném před povětrnostními vlivy a nečistotami při teplotách od -5 C do 50 C, dokud se neprovede konečná montáž. 4. Určení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). 5. Bezpečnost VZT jednotky jsou určeny pro přenos vzduchu ve vzduchotechnických klimatizačních systémech. Po instalaci nesmí být dosažitelné žádné pohyblivé části. Ventilátory se nesmí používat v prostředí s nebezpečím výbuchu ani v napojení na odvod spalin. Bezpečnostní příslušenství (např. ochrana motoru, bezpečnostní mřížka atd.) nesmí být obcházeno ani odpojeno. Upozornění! - před servisem nebo údržbou odpojte zdroj elektrického napětí a přesvědčte se, zda se oběžná kola ventilátorů zcela zastavila - VZT zařízení může mít ostré hrany a rohy, které mohou způsobit zranění - buďte opatrní při otevírání servisních dvířek - musí se dbát na ustanovení souvisejících norem a předpisů Při jakékoliv servisní činnosti musí být zajištěno odpojení elektrického proudu! Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. Zařízení se nesmí uvést do chodu, nebyla-li veškerá elektrická bezpečnostní opatření řádně prostudována a pochopena. 6. Montáž Před instalací se vždy seznamte s bezpečnostními pokyny. VZT jednotka SAVE VTC je určena k montáži do vytápěných prostor. Jednotka se postaví na rovnou plochu, pokud možno v oddělené místnosti (např. ve skladu, v prádelně, na temperované půdě nebo na podobném místě). Před spuštěním by měla být jednotka vyvážena. Při výběru umístění je třeba mít na zřeteli skutečnost, že větrací jednotka vyžaduje pravidelnou údržbu a inspekční dvířka by měla být snadno přístupná. Ponechejte volný prostor na otevření dvířek a vyjmutí hlavních komponent dle obrázku 4. Sání čerstvého vzduchu by mělo být umístěno na severní nebo východní straně budovy, v dostatečné vzdálenosti od výfuku znehodnoceného vzduchu (např. od ventilátorů kuchyňských digestoří a ventilátorů pro odvod výparů z prádelen). VZT jednotka se musí nainstalovat v následující pozici (obr. 6). Je třeba, aby byla jednotka umístěna zcela vodorovně a byl tak zajištěn bezproblémový chod odvodu kondenzátu str. - 9/38 - Systemair a.s.

10 Obr. 6 Instalační pozice pravé provedení Postup při montáži: 1. Připravte si plochu, na kterou budete jednotku instalovat. Ujistěte se, že povrch je plochý a že má dostatečnou nosnost. Při montáži se musí se dbát na ustanovení souvisejících norem a předpisů 2. Jednotku postavte na podlahu. Pomocí nastavitelných nožiček proveďte vyrovnání jednotky. 3. Připojte ke dvěma vývodům odvodu kondenzátu umístěným ve spodní části jednotky sifon. Ujistěte se, že jsou sifony na obou vývodech dobře uchyceny. Délka (H) musí být alespoň 60mm. Sifony nejsou součástí dodávky od firmy Systemair. 4. Připojte jednotku k potrubnímu systému. Ujistěte se, že bylo použito nezbytné příslušenství, aby bylo zajištěno funkční větrání. Montáž jednotky a celého větracího systému musí být provedena odborníkem a v souladu s odpovídajícími normami a předpisy. 5. Připojte ovládací panel ke zdířce umístěné na horní části jednotky (viz kap. 7) 6. Připojte jednotku ke zdroji napájení a zkontrolujte, zda se správně rozběhne. Systemair a.s. str. - 10/

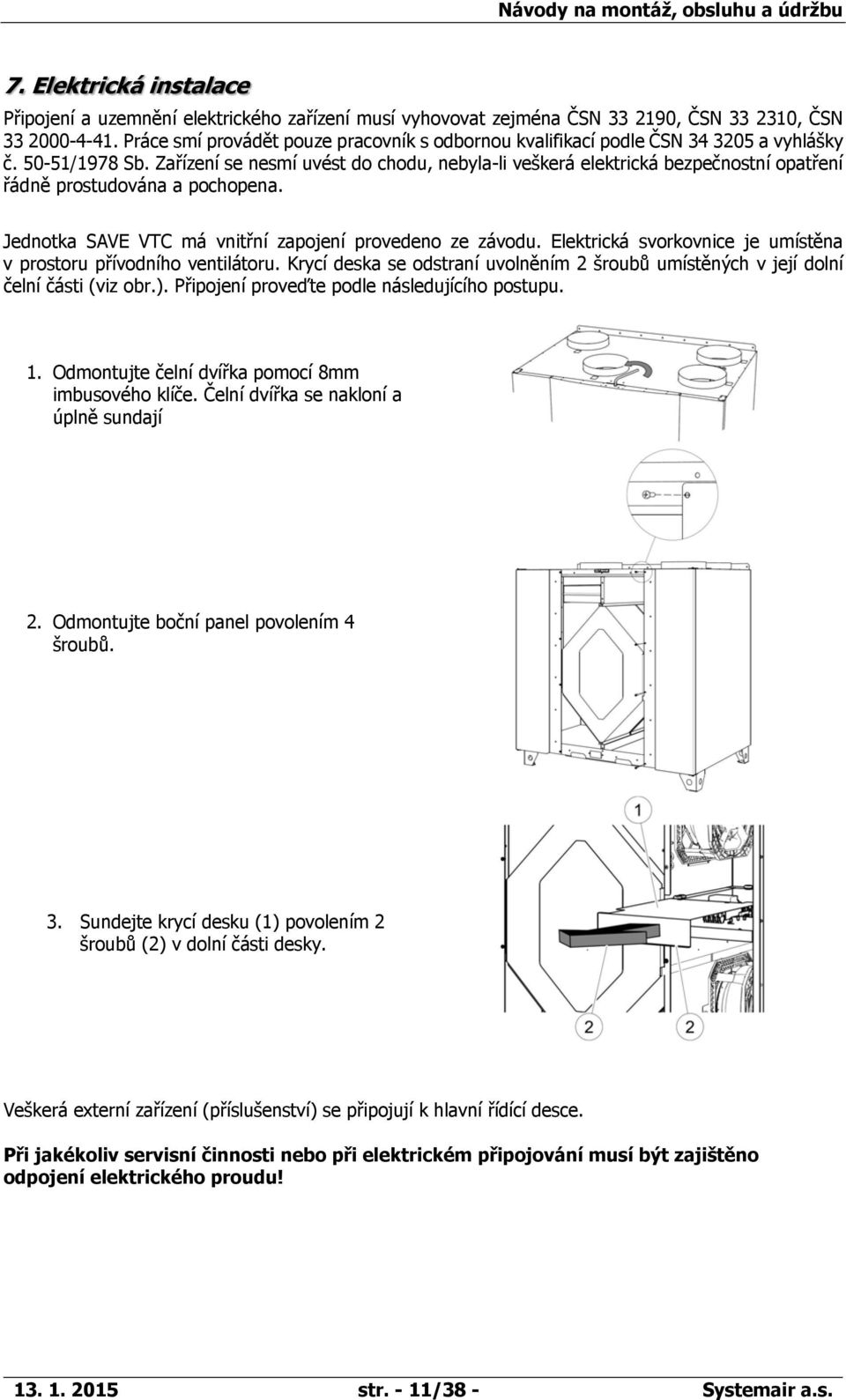

11 7. Elektrická instalace Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. Zařízení se nesmí uvést do chodu, nebyla-li veškerá elektrická bezpečnostní opatření řádně prostudována a pochopena. Jednotka SAVE VTC má vnitřní zapojení provedeno ze závodu. Elektrická svorkovnice je umístěna v prostoru přívodního ventilátoru. Krycí deska se odstraní uvolněním 2 šroubů umístěných v její dolní čelní části (viz obr.). Připojení proveďte podle následujícího postupu. 1. Odmontujte čelní dvířka pomocí 8mm imbusového klíče. Čelní dvířka se nakloní a úplně sundají 2. Odmontujte boční panel povolením 4 šroubů. 3. Sundejte krycí desku (1) povolením 2 šroubů (2) v dolní části desky. Veškerá externí zařízení (příslušenství) se připojují k hlavní řídící desce. Při jakékoliv servisní činnosti nebo při elektrickém připojování musí být zajištěno odpojení elektrického proudu! str. - 11/38 - Systemair a.s.

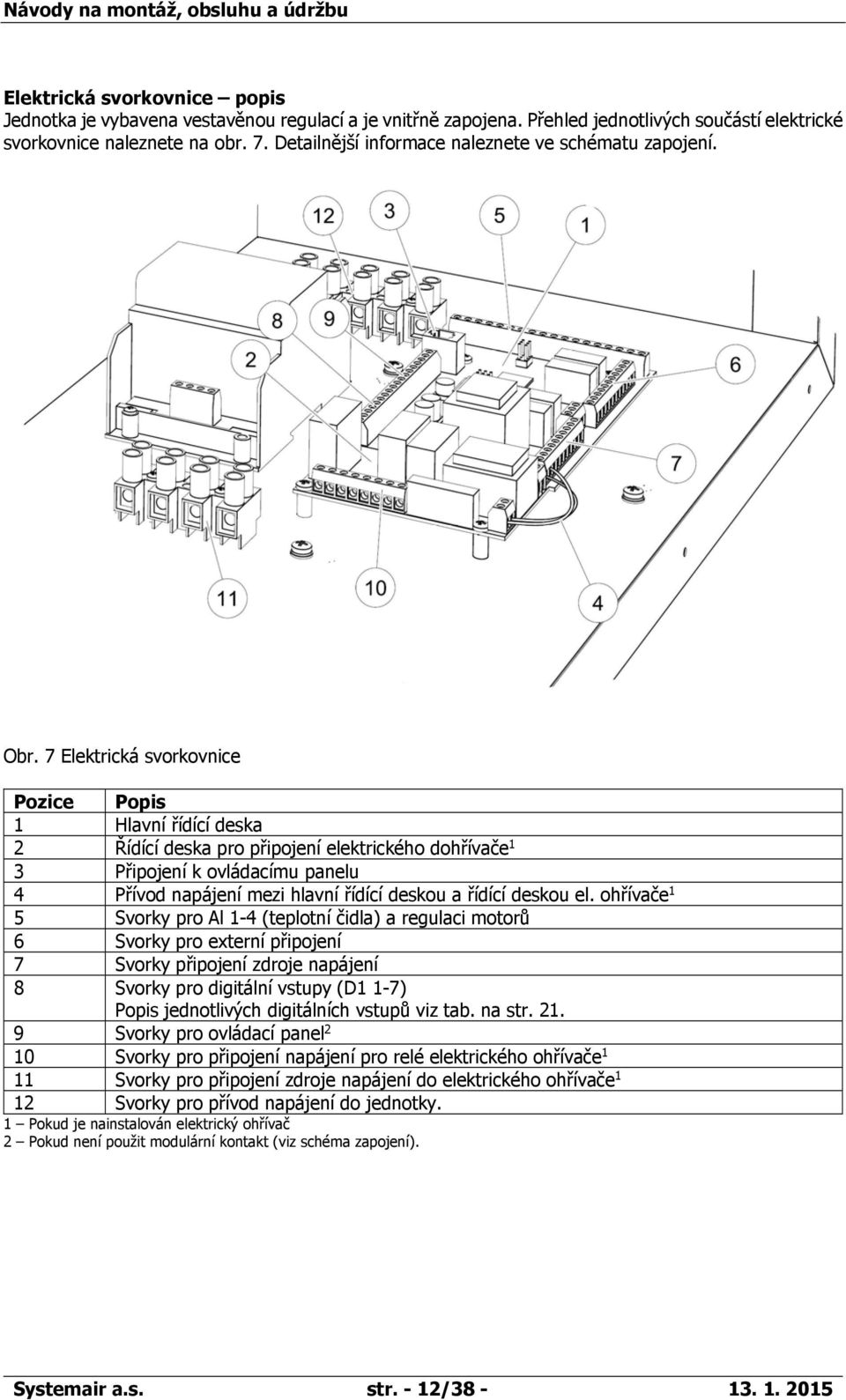

12 Elektrická svorkovnice popis Jednotka je vybavena vestavěnou regulací a je vnitřně zapojena. Přehled jednotlivých součástí elektrické svorkovnice naleznete na obr. 7. Detailnější informace naleznete ve schématu zapojení. Obr. 7 Elektrická svorkovnice Pozice Popis 1 Hlavní řídící deska 2 Řídící deska pro připojení elektrického dohřívače 1 3 Připojení k ovládacímu panelu 4 Přívod napájení mezi hlavní řídící deskou a řídící deskou el. ohřívače 1 5 Svorky pro Al 1-4 (teplotní čidla) a regulaci motorů 6 Svorky pro externí připojení 7 Svorky připojení zdroje napájení 8 Svorky pro digitální vstupy (D1 1-7) Popis jednotlivých digitálních vstupů viz tab. na str Svorky pro ovládací panel 2 10 Svorky pro připojení napájení pro relé elektrického ohřívače 1 11 Svorky pro připojení zdroje napájení do elektrického ohřívače 1 12 Svorky pro přívod napájení do jednotky. 1 Pokud je nainstalován elektrický ohřívač 2 Pokud není použit modulární kontakt (viz schéma zapojení). Systemair a.s. str. - 12/

13 Připojení externích komponent Svorky pro připojení externího vybavení (obr. 8) jsou umístěny na hlavní řídící desce v elektrické svorkovnici (6) uvnitř jednotky. Obr. 8 Připojení externích komponent Pozice Popis Poznámka 1 Přívodní/odvodní klapka Obvykle otevřený kontakt, 230V 1~, max 1 A 2 Přívodní/odvodní klapka Referenční 3 Přívodní/odvodní klapka Obvykle uzavřený kontakt, 230V 1~, max 1 A 4 Připojení externího alarmu Obvykle otevřený kontakt, 24V, max 1 A 5 Připojení externího alarmu Referenční 6 Připojení externího alarmu Obvykle uzavřený kontakt, 24V, max 1 A 7 GND Referenční 8 Řídící signál vodního chlazení (AO2) 0 10 V DC 9 GND Referenční 10 Řídící signál vodního ohřevu (AO1) 0 10 V DC 11 1 GND Referenční 12 1 Řídící signál klapky obtoku (AO3) 0 10 V DC *1) interně zapojeno ze závodu Externí připojení na vrchní části jednotky Z hlavní řídící desky jsou do zástrček na vrchní části pláště jednotky vyvedena 2 připojení: připojení externího ovládacího kabelu modulárním kontaktem a připojení k DI 3 s možností konfigurovat otáčky ventilátorů beznapěťovým vypínačem ZAP/VYP (obr.9). Pozice Popis 1 Připojení externího ovládacího panelu 2 Připojení k DI 3 přes vypínač ZAP/VYP Obr. 9 Externí připojení na plášti jednotky str. - 13/38 - Systemair a.s.

14 Montáž elektrického ohřívače Elektrický ohřívač lze objednat jako příslušenství. Je možné jej nainstalovat do jednotky. Následující postup popisuje instalaci elektrického ohřívače do pravého modelu. Při jakékoli servisní činnosti nebo při elektrickém připojování musí být zajištěno odpojení elektrického proudu! Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. 1. Jednotku odpojte od zdroje napájení 2. Sundejte servisní dvířka postupem uvedeným na straně Odstraňte kabel síťového napájení se zástrčkou a nahraďte jej 5-žilovým kabelem. Protáhněte jej připravenou kabelovou průchodkou (1) umístěnou na horní desce jednotky. 4. Po protažení napájecího kabelu (1) kabelovou průchodkou ve vrchní části jednotky (2) veďte kabel drážkou (3) dolů a pak kabelovou průchodkou v zadní straně elektrické svorkovnice (4). Připojte 3-fázové napájecí napětí ke svorkám (5). Bližší informace naleznete ve schématech zapojení. 5. Vyšroubujte 3 šrouby (1) s černou hlavou umístěné uvnitř pláště. Systemair a.s. str. - 14/

15 6. Z elektrického ohřívače odšroubujte krycí desku (1) povolením 5 šroubů (2). 7. Zasuňte elektrický ohřívač (1) do prostoru u přívodního ventilátoru a uchyťte montážní konzolu k vnitřní stěně pomocí 3 šroubů s černou hlavou. 8. Řídící desku ohřívače (1) uchyťte na připravené místo (2) pomocí 4 přiložených šroubů. Připojte ji k hlavní řídící desce za pomocí připojení na boku řídících desek. 9. Připojte modrý a hnědý drát (1) k volným svorkám L/N na hlavní řídící desce. Podrobnější informace naleznete ve schématu zapojení str. - 15/38 - Systemair a.s.

16 10. Kabel síťového napájení elektrického ohřívače (1) veďte kabelovou průchodkou (2) a připojte 3 fáze ke svorkám (3). Veďte kabel (4) ze stykačů ohřívače a vedení bezpečnostního termostatu kabelovou průchodkou a připojte jej ke svorkám na ohřívači. Připojení jsou označeny 1-4. Dráty 1 a 2 jsou učeny pro stykače hlavního napájení (5) a 3 a 4 jsou určeny pro bezpečnostní termostat (6). Kabel (7) čidla proti přehřátí (OT) veďte stejnou kabelovou průchodkou až k zadní straně svorkovnice. Připojte ke svorkám OT na hlavní řídící desce (8). Podrobnější informace naleznete ve schématu zapojení. 11. Vložte zpět krycí desku (1) a přišroubujte ji přiloženými šrouby. 12. Namontujte zpět servisní dvířka, připojte ke zdroji napájení a pokračujte softwarovou konfigurací podle dále uvedeného postupu. Po instalaci elektrického ohřívače vypadá jednotka jako na obrázku. Pozice Popis 1 Čelní deska elektrického ohřívače 2 Resetovací tlačítko havarijního termostatu Upozornění: Po instalaci elektrického ohřívače je třeba do jednotky vlepit 2 štítky patřící k elektrickému ohřívači. Jeden štítek nalepte vedle štítku umístěného dolní vnitřní části servisních dvířek, druhý nalepte vedle štítku umístěného navrchu jednotky u připojení potrubí. Systemair a.s. str. - 16/

17 8. Ovládací panel Ovládací panel je součástí dodávky jednotky a připojuje se k zástrčce umístěné ve vrchní části jednotky (viz obr. 9 na str. 13). 8.1 Montáž ovládacího panelu Pozice Popis A B C D Žlutá (signální kabel) Zelená (signální kabel) Černá (referenční GND) Červená (přívodní napětí 12V DC) str. - 17/38 - Systemair a.s.

18 8.2 Ovládací panel s popisem Obr. 10 Ovládací panel Pozice Popis Funkce 1 Displej Zobrazuje symboly, menu a nastavení. 2 Otočné kolečko Pohybem vlevo či vpravo se lze pohybovat v menu, měnit nastavení a hodnoty. 3 Tlačítko Potvrdit Stisknutím tlačítka se potvrzuje výběr v menu nebo ukládá nastavená hodnota. 4 Tlačítko Zpět Stisknutím tlačítka se posouvá o úroveň výš v menu. Zobrazované symboly Symbol Popis Funkce Teplota Temp Otáčky ventilátoru Fan speed Zobrazuje nastavenou teplotu. Nastavení teploty je provedeno v 5 stupních (od úplně prázdného po zcela vyplněný symbol) a lze jej manuálně změnit pomocí otočného kolečka. Nastavení se uloží stisknutím tlačítka Potvrdit. Zobrazuje nastavené otáčky ventilátoru. Otáčky ventilátoru mohou být manuálně nastaveny ve 4 stupních (vypnuto, nízké, běžné, vysoké) pomocí otočného kolečka. Nastavení se uloží stisknutím tlačítka Potvrdit. Servis Service A. Větrání vypnuto 1 B. Nízké otáčky: používají se, pokud se budova opouští na delší dobu. C: Běžné otáčky: zajistí potřebnou výměnu vzduchu za běžných podmínek. D. Vysoké otáčky: zvýší ventilaci v případě potřeby. Vstup do servisního menu po stisknutí tlačítka Potvrdit. Systemair a.s. str. - 18/

19 Porucha Alarm Vstup do soupisu poruch po stisknutí tlačítka Potvrdit. 1) Aby mohlo možné jednotku úplně vypnout (nastavit otáčky ventilátorů na Vyp), musí být aktivována funkce Manuální stop v servisním menu (viz popis dále) 8.3 Přehled servisního menu Do servisního menu se dostanete výběrem níže uvedeného symbolu na displeji: str. - 19/38 - Systemair a.s.

20 Následující tabulka zobrazuje servisní menu ve 3 úrovních:menu: Úroveň 1 Servis Heslo Servis Menu: Úroveň 2 Menu: Úroveň 3 Popis Heslo Heslo XXXX Zamčeno ANO/NE Změna hesla Vstupte do servisního menu vložením hesla Pro nastavení jednotlivých číslic použijte otočné kolečko a každé číslo uložte stisknutím tlačítka Potvrdit. Následným stisknutím NE se odemkne systém a umožní změnu parametrů. Nastavení nového hesla v případě potřeby. Změna hesla Interval filtru Čas/Datum Servis Aktuáníl XXX Nová XXXX Potvrdit XXX Interval filtru V případě, že bylo nové heslo zapomenuto, lze do servisní úrovně vstoupit pomocí hesla Toto heslo vynuluje dříve nastavené heslo. Zobrazuje zvolený interval výměny filtru. Změna hesla Interval filtru Čas/Datum Servis Změna hesla Interval filtru Čas/Datum Servis Prodl/extra chod Týdenní program Otáčky vent. log Čas do výměny: 9 měsíců Reset: Ne Čas/Datum RR/MM/DD Datum: 10/05/08 Čas: 10:00 Den: SO Prodl/extra chod Minuty Rychlost: nom. Nastavení: Jestliže byly filtry vyměněny, resetujte interval výměny filtru potvrzením Ano u položky Reset Nastavení intervalu výměny filtrů. Zobrazuje nastavený datum a čas Formát data: rok/měsíc/den Nastavení: aktuální datum a čas Zde je možnost zvýšit výkon jednotky na určitou dobu. Pracuje pak jiným způsobem, než je naprogramováno v Týdenním programu. Zobrazuje: nastavenou dobu posíleného chodu Zobrazuje: Otáčky ventilátoru Nastavení: doby posíleného chodu v minutách Servis Prodl/extra chod Týdenní program Týdenní program Týdenní program Den: Po Nastavení: otáčky ventilátoru pro tento režim. Lze zvolit: maximální nominální (běžné) minimální. Ze závodu nastaveno: nominální Programování, jak by měla jednotka pracovat během týdne. Je možné nastavit 2 časové cykly za den. Týdenní program Otáčky vent. log Otáčky vent. Týdenní program Týdenní program Otáčky vent. Per 1 : 7:00 16:00 Per 2 : 0:00 0:00 Otáčky vent. Perioda ZAP.: max/nom/min Perioda VYP: max/nom/min/vyp Nastavení: dnů v týdnu a časového intervalu, po který jednotka poběží Používá se k určení otáček ventilátoru pro úrovně Zapnuto (ON) a Vypnuto (OFF) v týdenním programu. Nastavení úrovně Zapnuto: zvolte maximálními, nominálními a minimálními otáčkami. Ze závodu nastaveno: nominální Nastavení úrovně Vypnuto: zvolte mezi maximálními, nominálními, minimálními a úplným vypnutím jednotky. Ze závodu nastaveno: minimální Systemair a.s. str. - 20/

21 Servis Prodl/extra chod Týdenní program Otáčky vent. log Otáčky vent. Log: Stupeň: Reset: 1-5 Ano/Ne SF: 140 / 140 EF: 140 / 140 Toto dialogové okno ukazuje, jak ventilátory pracovaly během doby, kdy byly aktivní. Otáčky se zobrazují v 5 různých stupních: Stupeň 1: 0% Stupeň 2: 1-29% Stupeň 3: 30-44% Stupeň 4: 45-59% Stupeň 5: % Zvolte si stupeň a uvidíte čas v hodinách, kdy byl ventilátor aktivní v různých stupních. Stisknutím Reset/Ano se vynuluje čas pro SF i EF v levém sloupci pro všechny stupně. Pravý sloupec bude dále počítat a nelze jej resetovat. Servis Týdenní program Otáčky vent. log Funkce Funkce Ohřívač/chladič Mrazová ochrana Průtok Funkce Ohřívač/chladič Mrazová ochrana Ohřívač/chladič Ohřívač: - / elektro / vodní Chladič: - / vodní Mrazová ochrana Alarm limit: 11 C Poznámka: Faktory reset (viz. Funkce/Faktory reset) tuto funkci neovlivňuje. Toto dialogové okno slouží k nastavení ohřevu a/nebo chlazení. Nastavení ohřevu: bez ohřevu, elektrický nebo vodní Nastavení chlazení: bez chlazení nebo vodní Zobrazuje nastavenou teplotu protimrazové ochrany v instalovaném vodním výměníku. Nastavení: hodnota se nastavuje v C. ze závodu je nastavena na 7 C. Průtok Funkce Průtok Jednotky průtoku Průtok % EF SF Jmen Max Slouží k nastavení otáček ventilátoru v % maximálních otáček. Otáčky lze nastavit individuálně pro každý ventilátor. (EF: odvodní ventilátor, SF: přívodní ventilátor) Manuální stop Min Nastavení: otáček ventilátoru odvodního EF a přívodního SF pro jednotlivé stupně (vysoké, nízké, běžné) Funkce Průtok jednotky Poznámka: Hodnoty uvedené v tomto přehledu jsou pouze příklady natavení. Nelze měnit pouze %. Průtok % Jednotky průtoku Manuální stop Funkce Průtok Průtok jednotky Manuální stop Manuální stop Povolit manuální stop Ano/NE Nastavení možnosti ventilátory manuálně vypnout z ovládacího panelu. Zvolte mezi Ano/ne Pokud zvolíte Ano, bude možné ventilátory vypnout otočením volícího kolečka na symbol prázdného ventilátoru str. - 21/38 - Systemair a.s.

22 Funkce Analogový vstup Analogový výstup Digitální vstup Funkce Analogový vstup Analogový výstup Digitální vstup Funkce Digitální vstup Konfig. DI 1-3 Konfig DI 4-7 Funkce Digitální vstup Konfig. DI 1-3 Konfig DI 4-7 Analogový vstup 1: SS : ETS : nepoužívá se 4: OT/FPS : OS 10.5 Analogový výstup AO1 auto/man/vyp 0.0V AO2 auto/man/vyp 7.3V AO3 auto/man 10V Digitální vstup DI1 ZAP/VYP DI2 ZAP/VYP DI3 ZAP/VYP DI4 ZAP/VYP DI5 ZAP/VYP DI6 ZAP/VYP DI7 ZAP/VYP Konfig. DI SF max EF nom 2 SF VYP EF min 3 SF max EF max Zobrazuje analogové vstupy z aktivních teplotních čidel. SS: teplotní čidlo na přívodu vzduchu ETS: teplotní čidlo na odvodu vzduchu OT/FPS: čidlo ochrany proti přehřátí / čidlo protimrazové ochrany OS: čidlo venkovní teploty Zobrazuje analogové výstupy v jednotkách 0-10V pro servopohon teplé/studené vody a klapky obtoku. Nastavení: AO1 (Analogový výstup pro servopohon horké vody. Volba mezi: manuálně, automaticky či vypnuto. Ze závodu nastaveno: OFF vypnuto) AO2 (Analogový výstup pro servopohon studené vody. Volba mezi: manuálně, automaticky či vypnuto. Ze závodu nastaveno: OFF vypnuto) AO3 (Analogový výstup pro servopohon klapky obtoku. Volba mezi: manuálně či automaticky. Ze závodu nastaveno: automaticky. Výběr man umožní uživateli manuálně ovládat servopohon/klapku signálem 0 10V. 0V znamená úplně uzavřený a 10V úplně otevřený servopohon/klapka obtoku. Při použití klapky obtoku musí být jednotka přepnuta na letní provoz nebo musí být zapnuto odmrazování (10V). Zobrazuje nastavení digitálních vstupů. DI1 Konfigurování ventilátoru DI2 Konfigurování ventilátoru DI3 Konfigurování ventilátoru DI4 Odpojení ohřívače DI5 Posílené větrání DI6 Test klapky DI7 Režim Dovolená (popis svorek naleznete na str. 12) Toto dialogové okno slouží k nastavení, jak budou ventilátory reagovat na 3 odlišné digitální vstupy, které jsou zapnuty nebo vypnuty (nastavení v levém sloupci je pouze příklad). Přepínače ZAP/VYP musí být fyzicky připojeny ke svorkám na hlavní základní desce, aby byly zajištěny tyto funkce. Více informací naleznete ve schématu zapojení. Nastavení přívodního ventilátoru (SF) a odvodního ventilátoru (EF) na vysoké, běžné nebo nízké otáčky pro digitální vstupy 1-3. Systemair a.s. str. - 22/

23 Funkce Digitální vstup Konfig. DI 1-3 Konfig DI 4-7 Funkce Digitální výstup Odmrazování Modbus DI 4-7 DI4 Vyp. Ohr. DI5 Ext. chod DI6 Klapka/Rotor DI7 Dovolená Digitální výstup 1: SF 67% 2: EF 67% 3: nepoužívá se 4: Alarm A/N 5: Klapka VYP 6: Dohřev A/N DI 4-7 jsou nastaveny ze závodu a uživatel je nemůže měnit. Zde je krátký popis jednotlivých funkcí: DI4: Umožňuje zapnout a vypnout elektrický ohřívač DI5: Umožňuje posílit větrání pomocí přepínače. Tato funkce je upřednostněna před standardním nastavením otáček ventilátoru. DI6: Automatický test funkčnosti klapky obtoku. Tento digitální vstup není uživateli k dispozici. DI7: Sepnutí tohoto vstupu sníží nastavenou teplotu o 10K. Tato funkce se používá, jestliže budova není delší dobu obývána. Upozornění: Funkce Doma/Prázdný dům nefunguje, jestliže je aktivován vodní ohřev. Zobrazuje nastavení digitálních vstupů (nastavení v levém sloupci je pouze příklad). 1: SF 67%: aktuální nastavení otáček přívodního ventilátoru (zobrazené jako procenta max. otáček) 2: EF 67%: aktuální nastavení otáček odvodního ventilátoru (zobrazené jako procenta max. otáček) 4: Alarm A/N : indikuje, zda je alarm aktivní či ne. 5: Dmp VYP: Klapka na přívodu /odvodu vzduchu je zapnuta nebo vypnuta (signální relé 230V) Funkce Digitální výstup Odmrazování Modbus Funkce Odmrazování Modbus Tovární nastavení Funkce Odmrazování Modbus Tovární nastavení Odmrazování Režim 1-5 Povolit nerovnováhu A/N Redukovaný průtok Aktivní Odmrazování obtoku Aktivní Vypnutí odmrazování Aktivní Modbus Adresa: Bit rate: 9600/19200 Parita: sudá/lichá/- Tovární nastavení Opravdu resetovat? Ano/Ne 6: Ohřev A/N: indikuje, zda je elektrický ohřívač aktivován nebo není. Toto dialogové okno se používá k nastavení úrovně protimrazové ochrany. Nastavení režimu odmrazování mezi 1-5. Ze závodu nastaveno: 3 Nastavení: Během odmrazovacího cyklu můžete akceptovat dočasnou nestabilitu průtoku vzduchu z jednotky, tj. nižší teplotu přiváděného vzduchu. Zvolte Ano/Ne. Zobrazuje, zda je odmrazovací cyklus aktivní. Informace o komunikaci Modbus a nalezte v návodech pro Modbus v dokumentaci rezidenčních jednotek na online katalogu: Toto dialogové okno se používá k resetu nastavení na tovární nastavení. Nastavení: Ano/ne Poznámka: Tento reset vymaže veškerá osobní nastavení, která byla provedena na jednotce str. - 23/38 - Systemair a.s.

24 Servis Jazyk Verze Alarmy Servis Jazyk Verze Alarmy Servis Jazyk Verze Alarmy Jazyk - Language Jazyk: Tczech Verze VC 700 CD EC Appl Boot Alarmy Vent A Mrazt N Klapka A Deska N Teplota N Filtr A Zde si lze zvolit jazyk. Nastavení se provádí pomocí otočného kolečka. Zobrazí verzi softwaru. Zobrazuje seznam poruch (alarmů), které byly aktivovány (označeny písmenem A). Seznam poruch, viz. kapitola č Nastavení teploty přiváděného vzduchu Teplota přiváděného vzduchu se nastavuje manuálně v 5 stupních v hlavním menu displeje a to výběrem symbolu teploty. Jestliže je nainstalován elektrický nebo vodní dohřev, odpovídají jednotlivé teplotní stupně: 12.0, 14.5, 17.0, 19.5 a 22.0 C. Ze závodu je nastaveno 12.0 C. Pokud je jednotka provozována bez ohřevu nebo ohřívač není aktivován, odpovídají jednotlivé teplotní stupně: 15.0, 16.0, 17.0, 18.0 a 19.0 C. Ze závodu je nastaveno Zvýšení teplotního stupně je indikováno zvýšením výplně v symbolu teploty. Systemair a.s. str. - 24/

25 8.5 Ruční nastavení otáček ventilátoru Otáčky ventilátoru lze kdykoli ručně nastavit v hlavním menu displeje. Po vybrání symbolu ventilátoru a potvrzení (obr.) je možné zvýšit či snížit otáčky ventilátorů ve čtyřech stupních vypnuto, minimální nominální a maximální. Ruční nastavení má do konce probíhajícího časového cyklu přednost před týdenním programem (kap. 9.3). Upozornění Aby mohly být ventilátory vypnuty, musí být v servisním menu aktivována funkce Manuální stop. 8.6 Nastavení letního provozu Letní provoz se nastaví, jestliže se zvolí o jeden stupeň méně než 12 C. Symbol pro topení je pak úplně prázdný (viz obr.). To znamená, že klapka obtoku se otevře (řídící signál 10V výstupu klapky). Pokud je aktivován ohřívač, během manuálně nastaveného letního provozu se vypne. Ručně nastavený letní provoz se automaticky ukončí, pokud teplota přívodního vzduchu je 5 C po dobu 2 minut. Pokud je instalován vodní ohřívač, ručně nastavený letní provoz se automaticky ukončí, pokud teplota přívodního vzduchu je 5 C. 8.7 Rekuperace chladu Pokud je venkovní teplota vyšší než teplota odváděného vzduchu, dojde k rekuperaci chladu. 8.8 Konfigurace softwaru pro elektrický ohřívač 1. Pomocí otočného kolečka zvolte servisní menu. 2. Vstupte do servisního menu vložením hesla Pro nastavení jednotlivých číslic použijte otočné kolečko a každé číslo uložte stisknutím tlačítka Potvrdit. Stisknutím NE se odemkne systém a umožní tak změnu parametrů. Heslo Zamčeno ANO/NE 3. Jděte do podmenu Funkce Prodl/Extra chod Týdenní program Funkce 4. Zvolte Ohřívač/Chladič Ohřívač/Chladič Mrazová ochrana Průtok v 5. Zvolte: Ohřívač: elektrický Ohřívač: elektrický Jednotka je nyní připravena pro provoz s namontovaným elektrickým ohřívačem str. - 25/38 - Systemair a.s.

26 9. Provoz 9.1 Nastavení otáček ventilátoru Otáčky ventilátoru mohou být nastaveny ve třech stupních:minimální, nominální a maximální. Toto nastavení řídí výstupní signál do přívodního a odvodního ventilátoru. Ze závodu odpovídají jednotlivé stupně 25, 50 a 100% z 10V. Toto nastavení lze změnit v servisním menu. Následující diagram zobrazuje výkonový diagram přívodního a odvodního ventilátoru včetně napěťových výstupů pro jednotlivé výkony. Upozornění: Diagram zobrazuje průtoky vzduchu se standardním filtrem G4 na přívodu i odvodu vzduchu. Pozice Popis 1 Výkonová křivka, přívodní ventilátor 2 Výkonová křivka, odvodní ventilátor Nastavení otáček ventilátoru 1. Pomocí otočného kolečka zvolte servisní menu. 2. Vstupte do servisního menu vložením hesla Pro nastavení jednotlivých číslic použijte otočné kolečko a každé číslo uložte stisknutím tlačítka Potvrdit. Stisknutím NE se odemkne systém a umožní tak změnu parametrů. Heslo Zamčeno ANO/NE 3. Jděte do podmenu Funkce Prodl/Extra chod Týdenní program Funkce 4. Zvolte Průtok Průtok Ohřívač 5. Nastavte otáčky ventilátoru v % maximálních otáček. Všechny 3 stupně otáček lze nastavit v rozsahu %. EF=odvodní ventilátor SF=přívodní ventilátor Průtok % EF SF Nom Max Min Systemair a.s. str. - 26/

27 9.2 Nastavení úrovně odmrazování Jednotka je vybavena automatickou třístupňovou funkcí, která se aktivuje, pokud by mohlo dojít k nebezpečí vzniku námrazy v oblasti výměníku tepla. Nastavení 1-5 v následující tabulce určuje, jak agresivní odmrazování bude. Režim odmrazování Relativní vnitřní vlhkost 1 Popis 1 Minimální 20% Suché prostory, např. skladové budovy s malým počtem lidí nebo průmyslové budovy, kde se ve výrobním procesu nepoužívá voda. 2 Nízká 30-40% Budovy s kancelářemi 3 Střední 40 60% Byty nebo domy s běžnou vlhkostí 2 4 Vysoká 60 80% Byty nebo domy s vysokou vlhkostí 5 Extrémně vysoká 80% Budovy s velmi vysokou hladinou vlhkosti 1) Relativní vlhkost na odvodu vzduchu při nízkých venkovních teplotách 2) V nově postavených domech může být nutné během prvního zimního období nastavit vyšší úroveň odmrazení Poznámka: Ze závodu má jednotka SAVE VTC 700 nastavený režim odmrazování 3. Změna nastavení režimu odmrazování 1. Pomocí otočného kolečka zvolte servisní menu. 2. Vstupte do servisního menu vložením hesla Pro nastavení jednotlivých číslic použijte otočné kolečko a každé číslo uložte stisknutím tlačítka Potvrdit. Stisknutím NE se odemkne systém a umožní tak změnu parametrů. Heslo Zamčeno ANO/NE 3. Jděte do podmenu Funkce Prodl/Extra chod Týdenní program Funkce 4. Zvolte Odmrazování Digitální výstup Odmrazování Tovární nastavení 5. Zvolte úroveň odmrazování, zvolte hodnotu mezi 1-5 (viz. tab na předchozí straně). Ze závodu nastaveno 3. Režim 1 5 Povolit nerovnováhu Ano/Ne Zvolte, zda bude umožněn nestabilní průtok vzduchu během procesu odmrazování. Zvolte mezi Ano a ne. Ze závodu nastaveno Ano 6. Pro návrat do hlavního menu stiskněte opětovně tlačítko Zpět str. - 27/38 - Systemair a.s.

28 9.3 Naprogramování týdenního programu 1. Pomocí otočného kolečka zvolte servisní menu. 2. Vstupte do servisního menu vložením hesla Pro nastavení jednotlivých číslic použijte otočné kolečko a každé číslo uložte stisknutím tlačítka Potvrdit. Stisknutím NE se odemkne systém a umožní tak změnu parametrů. Heslo Zamčeno ANO/NE 3. Jděte do podmenu Týdenní program Prodl/Extra chod Týdenní program Funkce 4. Zvolte opět Týdenní program Týdenní program Týdenní program Otáčky vent. 5. Nastavte dny v týdnu a čas, kdy má být jednotka aktivní ZAP. Během jednoho dne lze naprogramovat 2 cykly. Zbytek času bude na úrovni VYP (dle nastavení uvedeného dále bude buď vypnuta, nebo poběží na nastavené otáčky). 6. Vraťte se zpět do předchozího dialogového okna pomocí tlačítka Zpět a zvolte Otáčky ventilátoru 7. Vyberte otáčky, na které poběží ventilátoru v aktivním stavu - režimu ZAP, zvolte mezi Minimální, nominální a Maximální. Vyberte otáčky, na které ventilátory poběží zbytek času úroveň OFF. Zvolte mezi: Vypnuto, Minimální, nominální a Maximální. Poznámka: Pokud je připojen elektrický ohřívač a je aktivní, může být jednotka vypnuta z ovládacího panelu, např. volbou OFF. Pokud je jednotka na neaktivní úrovni ( OFF ) v týdenním programu, ventilátory poběží ještě 3 minuty, aby nedošlo k sepnutí ochrany proti přehřátí. 8. Pro návrat do hlavního menu stiskněte opětovně tlačítko Zpět. Týdenní program Den Po Per 1: 07:00 16:00 Per 2: 00:00 00:00 Týdenní program Týdenní program Otáčky vent. Otáčky vent. Peroida ZAP.: max/nom/min Perioda VYP.: vyp/max/nom/min 9.4 Speciální funkce Jednotka je vybavena několika speciálními funkcemi Zap/Vyp, které mohou být aktivovány přepínači Zap/Vyp připojenými k digitálním vstupům na hlavní řídící desce. Jednotka má následující možnosti: Digitální vstupy 1-3: Připojením přepínačů Zap/Vyp je možné zvolit 3 speciální individuální nastavení otáček ventilátoru v závislosti na přechodných potřebách budovy (např. snížení výkonu odvodního ventilátoru při použití krbu). Digitální vstup 4: Umožňuje vypínat/zapínat elektrický ohřev. Systemair a.s. str. - 28/

29 Digitální vstup 5: Zapínání/Vypínání provozu se zvýšeným výkonem vypínačem. Tato funkce má vyšší prioritu než běžné nastavení. Pro tuto funkci lze zvolit mezi nízkými/běžnými/vysokými otáčkami. Digitální vstup 7: Funkce Dovolená sepnutím tohoto vstupu se sníží nastavená hodnota přiváděného vzduchu o 10K. Tato funkce se využívá, pokud budova není delší dobu používána. Tato funkce nepracuje, pokud je jednotka nakonfigurována na provoz s vodním ohřívačem. (viz. kap. 8.). 10. Před uvedením do provozu Pokud je dokončena montáž, zkontrolujte: - Zda jednotka byla namontována dle těchto návodů. - Zda je dobře propojena (v případě instalace elektrického ohřívače). - Klapky a tlumiče na přívodu a odvodu vzduchu jsou namontovány a potrubní systém je správně připojen k jednotce. - Všechna potrubí jsou dostatečně izolována a namontována dle místních norem a pravidel. - Venkovní sání čerstvého vzduchu je umístěno v dostatečné vzdálenosti od případných zdrojů znečistění vzduchu (odtah z kuchyně, odvod z centrální vakuový systém apod.). - Veškeré externí komponenty jsou připojeny. - Jednotka je správně nakonfigurována. - Týdenní program a otáčky ventilátoru jsou správně naprogramovány. 11. Servis a údržba Při jakékoli servisní činnosti nebo při elektrickém připojování musí být zajištěno odpojení elektrického proudu! Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. Po odpojení jednotky vyčkejte, až se oběžná kola ventilátorů zastaví. Jednotka je určena pro nepřetržitý provoz, vypíná se pouze při provádění servisu a údržby. Servis a údržba spočívá v následujících činnostech: 11.1 Výměna filtrů a resetování doby výměny filtrů Filtry se nesmí čistit, ale musí být v případě potřeb vyměněny. Výměna filtrů se provádí 1-2x ročně, v závislosti na úrovni znečistění na konkrétním místě. Na potřebu výměny filtrů upozorní hlášení na displeji ovládacího panelu. Při výměně filtrů postupujte dle obrázku. Po výměně filtrů je třeba resetovat hlášení o poruše filtrů, případně dle potřeby upravit interval na výměnu filtrů: 1. Pomocí otočného kolečka zvolte servisní menu str. - 29/38 - Systemair a.s.

30 2. Vstupte do servisního menu vložením hesla Pro nastavení jednotlivých číslic použijte otočné kolečko a každé číslo uložte stisknutím tlačítka Potvrdit. Stisknutím NE se odemkne systém a umožní tak změnu parametrů. Heslo Zamčeno ANO/NE 3. Vyberte Interval filtru a potvrďte Servis Změna hesla Interval filtru Datum/Čas 4. Zvolte Reset, otočným kolečkem nastavte Ano a potvrďte. Změna intervalu výměny filtru se provede v menu Čas do výměny a následným nastavením požadované hodnoty pomocí otočného kolečka. Nastavení se uloží tlačítkem Potvrdit. 5. Pro návrat do hlavního menu stiskněte opětovně tlačítko Zpět. Interval filtru Reset: NE Čas do výměny: 9 měsíců 11.3 Čistění výměníku I v případě, že se provádí pravidelně výměna filtrů, může docházet k zanášení výměníku tepla prachem. Pro zachování vysoké účinnosti rekuperace, je třeba výměník pravidelně čistit. Postupujte podle obrázku. Čistění výměníku je třeba provádět podle potřeby, nejméně však jednou ročně Čistění ventilátorů I v případě, že se provádí pravidelná výměna filtrů, může docházet k zanášení ventilátorů prachem či mastnotou. Tím by docházelo k snižování jejich účinnosti. Čistění provádějte následujícím způsobem: 1. Vztáhněte zástrčku ze zdi a tím odpojte zařízení od zdroje napájení. Systemair a.s. str. - 30/

31 2. Odstraňte boční panel povolením 4 šroubů. 3. Odpojte kabelové spojky. 4. Povolte konzolu držící ventilátor a opatrně ventilátor vysuňte ven. 5. Ventilátor vyčistěte hadříkem nebo jemným kartáčkem. Nepoužívejte vodu. K vyčistění obtížně odstranitelných částic lze použít technický benzín. Před zasunutím zpět do jednotky musí být ventilátory zcela suché Čištění odsávacích žaluzií a vstupních difuzorů Systém dodává čerstvý vzduch do vašeho domu a odsává opotřebovaný vzduch z místností přes potrubní systém difuzory/mřížky. Difuzory a mřížky jsou namontovány ve stropě/stěnách v ložnicích, obývacích pokojích, vlhkých prostorách, WC atd. Difuzory a mřížky odmontujte a omyjte, je-li třeba, v mýdlové vodě. Difuzory/mřížky se nesmí zaměnit. Může dojít k tzv. rozhození systému a je nutno systém znovu seřídit str. - 31/38 - Systemair a.s.

32 11.5 Kontrola sání čerstvého vzduchu Listí a nečistoty se mohou nalepit do sání (venkovní žaluzie) čerstvého vzduchu a snížit jeho kapacitu. Překontrolujte přívodní potrubí nasávání vzduchu alespoň 2x ročně a vyčistěte je, pokud to je třeba Kontrola střešní hlavice Také je třeba 2x ročně překontrolovat, případně vyčistit, střešní hlavici (je-li nainstalovaná) Kontrola potrubního systému Prach a mastné usazeniny se mohou vytvářet v potrubním systému, i když se pravidelně mění filtry. To může snížit účinnost instalace. Potrubní rozvody se proto musí čistit / měnit dle potřeby. Ocelové potrubí je možno čistit protáhnutím kartáče, namočeným v mýdlové vodě, skrz otvory difuzorů / mřížky nebo skrz speciální inspekční dvířka v potrubním systému (jsou-li namontovány). Potrubní systém doporučujeme zkontrolovat/vyčistit jednou a 5 let. Systemair a.s. str. - 32/

33 12. V případě poruchy Pokud dojde k poruše, zkontrolujte prosím nejdříve následující položky, než zavoláte svého servisního technika: Porucha Ventilátory se nerozběhnou. Snížený průtok vzduchu Jednotku nelze regulovat (ovládací panel nekomunikuje) Nízká teplota přiváděného vzduchu Hluk/vibrace Řešení Seznam poruchových hlášení 1. Zkontrolujte, zda na displeji není hlášení o poruše. 2. Zkontrolujte všechny pojistky a zapojení všech zástrček (síťový přívod a zástrčky ventilátoru) 3. Zkontrolujte, zda podle týdenního programu je jednotka v zapnutém režimu ( ZAP ). V případě vypnutého režimu ( VYP ) mohou být otáčky ventilátoru nastaveny na VYP vypnuté. (viz. kap. 9.3). 4. Zkontrolujte, zda některý z digitálních vstupů 1-3 (DI 1-3) není aktivní a nastaven na VYP - vypnuto. To by mohlo způsobit zastavení jednoho nebo obou ventilátorů v závislosti na nastavení (kap. 9.4). 1. Zkontrolujte, zda na displeji není hlášení o poruše. 2. Probíhá odmrazování. Tím se redukují otáčky ventilátoru a někdy může během odmrazování dojít k úplnému zastavení přívodního ventilátoru. Po dokončení odmrazování ventilátory poběží standardním způsobem. Probíhající odmrazování se zobrazí na displeji. 3. Zkontrolujte nastavení otáček ventilátoru na ovládacím panelu (kap. 9.1). 4. Zkontrolujte týdenní program (kap. 9.3). 5. Zkontrolujte, zda některý z digitálních vstupů 1-3 (DI 1-3) není aktivní a nastaven na OFF - vypnuto. To by mohlo způsobit zastavení jednoho nebo obou ventilátorů v závislosti na nastavení (kap. 9.4). 6. Zkontrolujte filtry. Není třeba filtry vyměnit? 7. Zkontrolujte difuzory/žaluzie. Není je třeba vyčistit? 8. Zkontrolujte ventilátory a výměník tepla. Není je třeba vyčistit? 9. Zkontrolujte, zda venkovní sací žaluzie nebo střešní hlavice nejsou ucpány. 10. Zkontrolujte, zda není potrubí někde viditelně poškozeno nebo ucpáno nečistotami. 11.Zkontrolujte difuzory a žaluzie. 1. Resetujte řízení jednotky odpojením jednotky od el. napětí po dobu 20-30sec. 2. Zkontrolujte kabelové propojení mezi ovládacím panelem a hlavní řídící deskou 1. Zkontrolujte, zda na displeji není hlášení o poruše. 2. Zkontrolujte teplotu nastavenou na ovládacím panelu. 3. Zkontrolujte analogové vstupy v servisním menu a ověřte, zda jsou teplotní čidla v pořádku (kap. 8.1). Zkontrolujte načítání teplot z teplotních čidel v: Funkce Analogové vstupy 4. V případě nainstalovaného elektrického ohřívače: Zkontrolujte, zda termostat nespustil tepelnou ochranu proti přehřátí. V případě potřeby ohřívač resetujte stiskem červeného tlačítka na čelní desce ohřívače. (poz. 2, obr. na str 16). 5. Zkontrolujte, zda digitální vstup 4 (DI 4) není vypnut (VYP). To by způsobilo, že je elektrický ohřívač vypnutý (viz. kap. 9.4). 6. Zkontrolujte, zda není třeba vyměnit odvodní filtr. 7. Zkontrolujte, zda je připojen ohřívač. Za velmi chladných podmínek může být vodní nebo elektrický ohřívač nezbytný. Ohřívač lze doobjednat jako příslušenství. 1. Vyčistěte oběžné kolo ventilátoru. 2. Zkontrolujte, zda jsou šrouby držící ventilátory utaženy. 3. Zkontrolujte, zda mezi zadní stěnou jednotky a montážní konzolou je antivibrační podložka str. - 33/38 - Systemair a.s.

34 Porucha Vysvětlení Výsledek Vent. Preh. O. Indikuje poruchu na přívodním nebo odvodním ventilátoru. Indikuje sepnutí havarijního termostatu (v případě nainstalovaného elektrického ohřevu) nebo protimrazové ochrany (v případě instalace vodního ohřívače nebo chladiče). Porucha se objeví na ovládacím panelu. Může být způsobeno tím, že sepnula ochrana proti přehřátí (pokud je nainstalován elektrický ohřívač). Sepnutí protimrazové ochrany vede k: Zastavení obou ventilátorů Uzavření klapek na odvodu a přívodu vzduchu Úplnému uzavření vodního ventilu (do servopohonu jde signál 10V) Jednotka se zrestartuje, jakmile teplota vody dosáhne +5K nad nastavenou teplotu protimrazové ochrany. Sepnutý havarijní termostat zašle hlášení o poruše na ovládací panel. Reset se provede stisknutím tlačítka (poz.2, obr. na str. 16) na čelní desce elektrického ohřívače. Klapka Indikuje závadu na klapce obtoku. Závada se objeví na ovládacím panelu Jednotka nemůže používat klaku obtoku pro odmrazování, tj. pokud je nainstalován a aktivován ohřívač, zastaví se odmrazování. Deska Chyba v připojení reléové karty elektrického ohřívače nebo je ohřívač odpojen. Závada se objeví na ovládacím panelu. Elektrický ohřev nebude aktivován. Teplota Závada na teplotním čidlu/čidlech. Závada se objeví na ovládacím panelu. Zkontrolujte analogové vstupy, abyste zjistili, které čidlo je nefunkční. Filtr Upozornění na potřebu výměny filtrů. Závada se objeví na ovládacím panelu. Filtr vyměňte dle pokynů v kapitole 11. Před kontaktováním servisního technika si z výrobního štítku VZT jednotky poznamenejte údaje o jednotce a výrobní číslo. Při reklamaci nemanipulujte s jednotkou. Jednotka musí být el. zapojena viz Reklamační řád. Reklamační řád najdete na stránkách Firma Systemair a.s si vyhrazuje právo na změny bez předchozího upozornění! Systemair a.s. str. - 34/

35 13. Schéma zapojení Standardní konfigurace Popis jednotlivých svorek viz tabulka na str str. - 35/38 - Systemair a.s.
