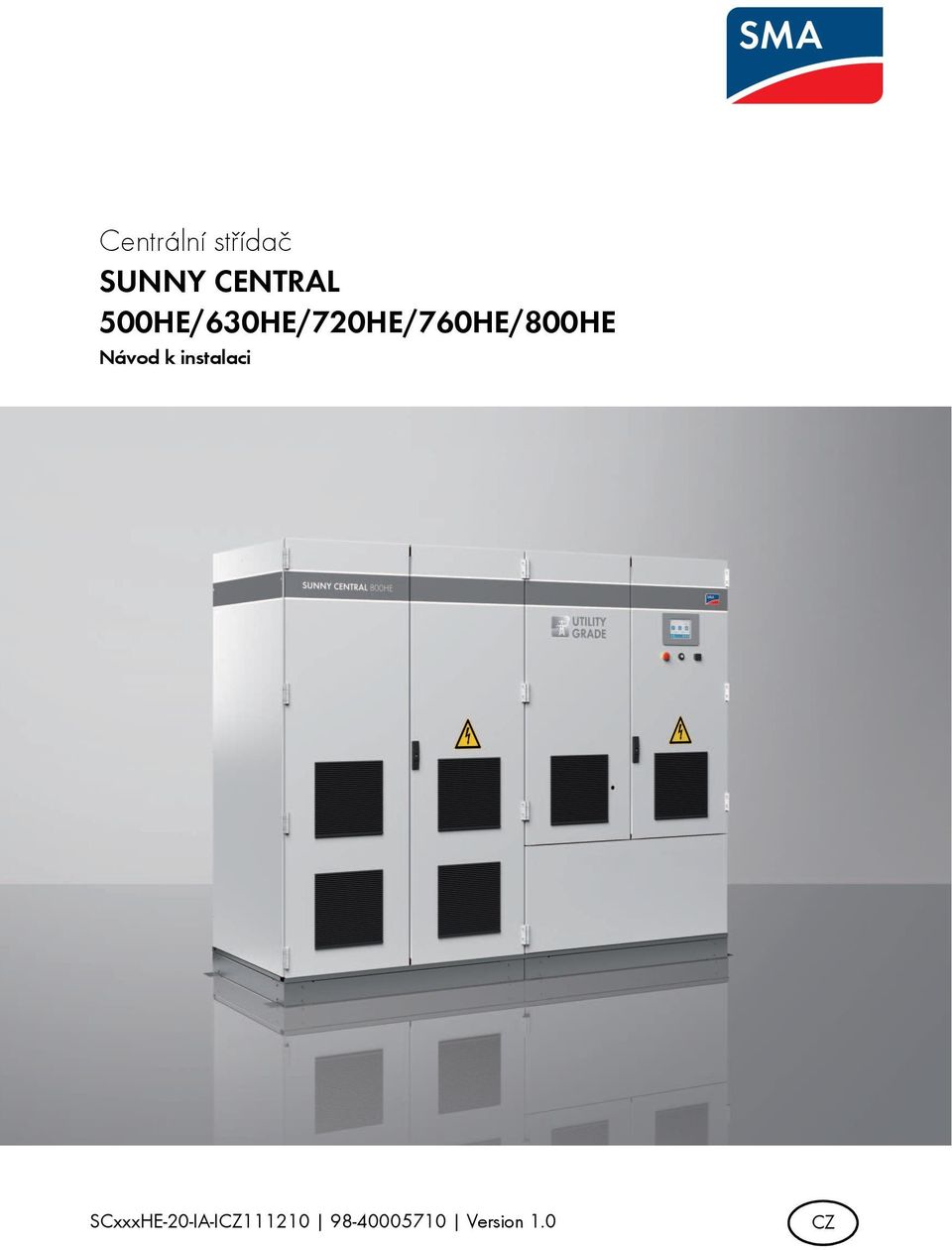

1 Centrální střídač SUNNY CENTRAL 500HE/630HE/720HE/760HE/800HE Návod k instalaci SCxxxHE-20-IA-ICZ Version 1.0 CZ

2

3 SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto návodu Bezpečnost Použití v souladu s určením Bezpečnostní upozornění Kvalifikace odborného pracovníka Popis produktu Sunny Central Struktura a princip fungování střídače Sunny Central Sériové číslo a typ střídače Symboly na střídači Sunny Central Dotykový displej Signalizační kontrolky Rychlé zastavení Klíčový vypínač Sunny Central Communication Controller Dodávka Kontrola škod vzniklých při přepravě Obsah dodávky Skladování Přípravy na instalaci Požadavky na místo instalace Rozměry střídače Sunny Central Podmínky prostředí Minimální vzdálenosti Požadavky na protažení kabelů Požadavky na položení kabelů mezi transformátorem a střídačem Návod k instalaci SCxxxHE-20-IA-ICZ

4 Obsah SMA Solar Technology AG 6.2 Příprava podlahy stanice na montáž Poloha montážních otvorů na střídači Sunny Central Vyvtrání montážních otvorů do podlahy stanice Přeprava střídače Sunny Central Těžiště střídače Přeprava střídače Sunny Central vysokozdvižným vozíkem Montáž podstavcových desek na zadní straně střídače Přeprava střídače Sunny Central nízkozdvižným vozíkem Přeprava střídače Sunny Central jeřábem Instalace střídače Sunny Central Utěsnění oblasti pro výstup vzduchu Upevnění střídače na základové ploše Demontáž desek Odstranění přepravní pojistky ve střídačové skříni AC a DC připojení Bezpečnost při připojování kabelů Varianty připojení Oblast připojení DC pojistky DC přípojnice Připojení kabelů Požadavky Očištění kontaktních plošek kabelových ok a připojovacích lišt Připojení kabelů s 1 kabelovým okem Připojení kabelů se 2 kabelovými oky Připojení PE kabelů SCxxxHE-20-IA-ICZ Návod k instalaci

5 SMA Solar Technology AG Obsah 9.6 Připojení DC kabelů Požadavky Připojení připojovací sady SMB Připojení DC kabelů Připojení AC kabelů Montáž podstavcových desek Připojení kabelů v připojovací skříni Oblast připojení Příprava na připojení kabelů Zavedení DC kabelů do připojovací skříně Připojení kabelů v připojovací skříni Připojení kabelu k připojovací svorkovnici pro zákazníka Důležitá opatření u nepoužívaných volitelných možností Připojení přístroje Sunny String-Monitor Připojení vypínání na dálku Připojení externího stanovování požadovaných hodnot Připojení transformátorové ochrany Připojení externího napájení Připojení kabeláže pro externí rychlé zastavení Připojení komunikačních přístrojů Struktura datové sítě FV systému Poloha komunikačních portů Vybudování datové sítě FV systému za použití měděného kabelu Vybudování datové sítě FV systému za použití optického vlákna Uvedení do provozu Uvedení střídače do provozu Kontrola kabeláže na střídači Návod k instalaci SCxxxHE-20-IA-ICZ

6 Obsah SMA Solar Technology AG 12.3 Kontrola napětí na střídači Kontrola DC napětí Kontrola síťového napětí AC Kontrola externího napájení Montáž desek Vložení pojistek nebo odpojovacích nožů Zapnutí napájení Zapnutí střídače Odstavení z provozu Technické údaje Sunny Central 500HE Sunny Central 630HE Sunny Central 720HE Sunny Central 760HE Sunny Central 800HE Kontakt SCxxxHE-20-IA-ICZ Návod k instalaci

7 SMA Solar Technology AG 1 Informace k tomuto návodu 1 Informace k tomuto návodu Rozsah platnosti Tento návod platí pro následující typy střídačů s firmwarem od verze R: Sunny Central 500HE (SC 500HE-20) Sunny Central 630HE (SC 630HE-20) Sunny Central 720HE (SC 720HE-20) Sunny Central 760HE (SC 760HE-20) Sunny Central 800HE (SC 800HE-20) Cílová skupina Tento návod je určený pro odborníky. Činnosti popsané v tomto návodu smějí provádět pouze osoby s odpovídající kvalifikací (viz kapitola 2.3 Kvalifikace odborného pracovníka, Strana 12). Další informace Další informace naleznete na webu Informace Druh dokumentu Instalační podmínky pro střídače Sunny Central 500HE/630HE/ technické informace 720HE/760HE/800HE Transformátor vysokého napětí Důležité požadavky na technické informace transformátory vysokého napětí pro střídače Sunny Central konstrukčních řad HE a CP COM-B Komunikační rozvaděč pro velké FV systémy se střídači Sunny Central, Sunny Mini Central nebo Sunny Tripower Sunny Main Box Připojení DC kabeláže pro FV střídače technické informace technické informace Návod k instalaci SCxxxHE-20-IA-ICZ

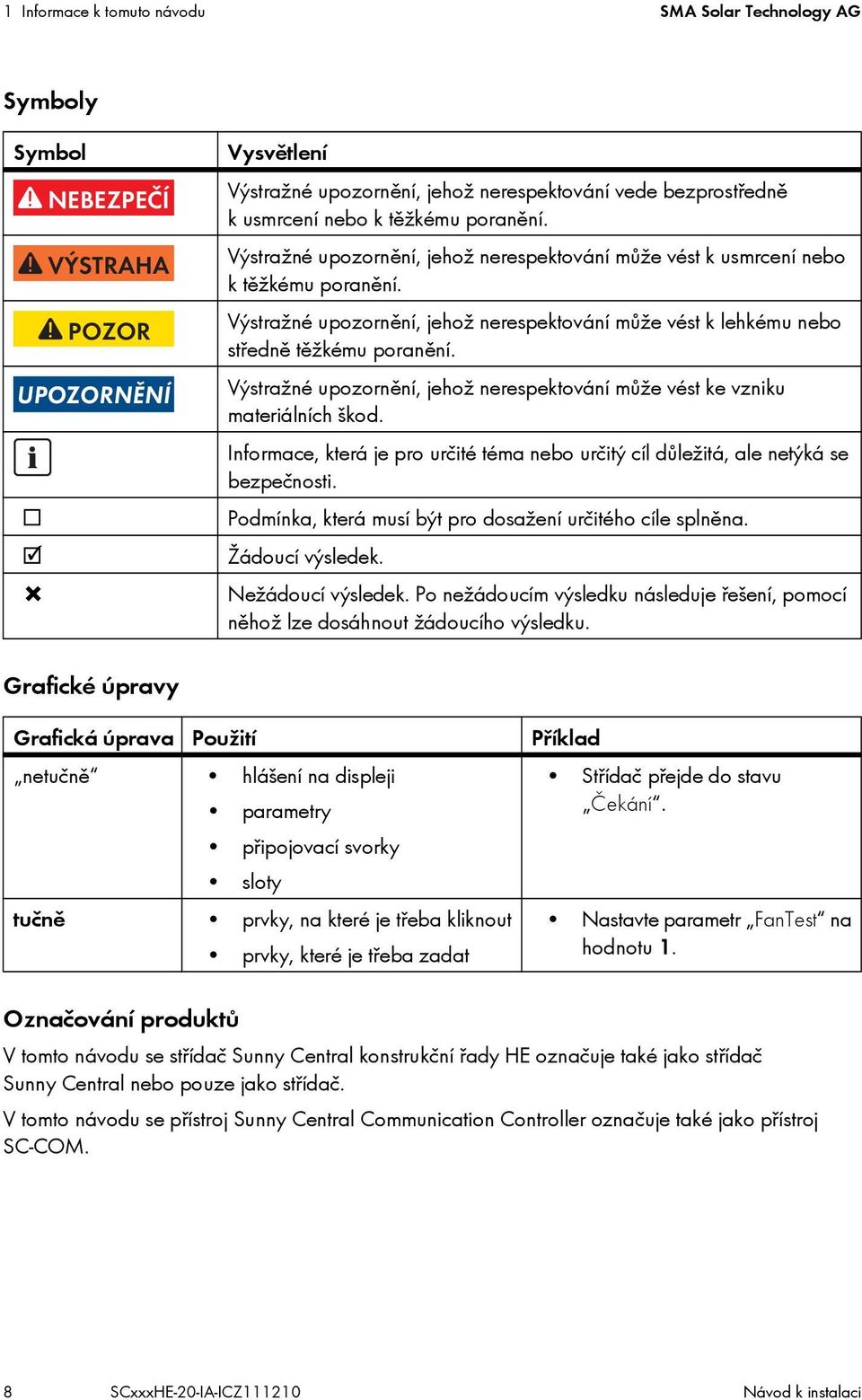

8 1 Informace k tomuto návodu SMA Solar Technology AG Symboly Symbol Vysvětlení Výstražné upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění. Výstražné upozornění, jehož nerespektování může vést ke vzniku materiálních škod. Informace, která je pro určité téma nebo určitý cíl důležitá, ale netýká se bezpečnosti. Podmínka, která musí být pro dosažení určitého cíle splněna. Žádoucí výsledek. Nežádoucí výsledek. Po nežádoucím výsledku následuje řešení, pomocí něhož lze dosáhnout žádoucího výsledku. Grafické úpravy Grafická úprava Použití Příklad netučně hlášení na displeji Střídač přejde do stavu parametry Čekání. připojovací svorky sloty tučně prvky, na které je třeba kliknout Nastavte parametr FanTest na prvky, které je třeba zadat hodnotu 1. Označování produktů V tomto návodu se střídač Sunny Central konstrukční řady HE označuje také jako střídač Sunny Central nebo pouze jako střídač. V tomto návodu se přístroj Sunny Central Communication Controller označuje také jako přístroj SC-COM. 8 SCxxxHE-20-IA-ICZ Návod k instalaci

9 SMA HE SMA SMA Solar Technology AG 2 Bezpečnost 2 Bezpečnost 2.1 Použití v souladu s určením Sunny Central je centrální střídač, který přeměňuje stejnosměrný proud z FV panelů na střídavý proud. Nesmí při tom být překročeno maximální povolené vstupní napětí DC. Střídač Sunny Central je při dodržení popsaných bezpečnostních vzdáleností vhodný pro vnitřní montáž. Skříň odpovídá stupni krytí IP 21. IP 21 znamená, že střídač je v uzavřeném stavu chráněn proti svisle dopadajícím kapkám vody. Podle normy EN střídač patří do třídy 3C1L. Střídače konstrukční řady HE se smějí provozovat pouze ve spojení s vhodným transformátorem. Transformátor musí být dimenzován pro hodnoty napětí, které vznikají v důsledku impulzního provozu střídače. Hodnoty napětí mohou dosáhnout výše maximálně ±1450 V vůči zemi (viz technické informace Transformátor vysokého napětí na webu Nastavení, která se týkají řízení bezpečnosti distribuční sítě, vypínejte a měňte pouze se souhlasem provozovatele distribuční sítě. A B C D E Obrázek 1: princip FV systému se střídačem propojeného s distribuční sítí Položka A B C D E Označení FV panely Sunny String-Monitor Sunny Central transformátor vysokého napětí veřejná distribuční síť Návod k instalaci SCxxxHE-20-IA-ICZ

10 2 Bezpečnost SMA Solar Technology AG 2.2 Bezpečnostní upozornění Ohrožení elektrickým proudem Úraz elektrickým proudem způsobený komponentami, které jsou pod napětím Ve střídači jsou přítomny vysoké hodnoty napětí, které mohou způsobit úraz elektrickým proudem. Práce se na střídači smějí provádět pouze ve stavu bez napětí za dodržení směrnic platných na místě instalace. Odpojte od napětí následující komponenty: síťové napětí pro dodávku do distribuční sítě vlastní napájení DC napětí z FV generátoru další cizí napětí, např. řídicí signály řídicího centra Zajistěte komponenty proti opětovnému zapnutí. Zkontrolujte nepřítomnost napětí. Proveďte uzemnění a zkratování. Sousední součásti pod napětím zakryjte nebo oddělte bariérami. Úraz elektrickým proudem způsobený nevybitými kondenzátory I když je hlavní AC a DC vypínač vypnutý, může ve střídači být přítomno napětí nebezpečné na dotyk. Po vypnutí střídače počkejte minimálně 12 minut. Úraz elektrickým proudem způsobený poškozením střídače Provoz poškozeného střídače může vést k usmrcení nebo těžkému poranění v důsledku zásahu elektrickým proudem. Střídač provozujte jen v technicky bezvadném a provozně bezpečném stavu. Pravidelně kontrolujte, zda střídač není viditelně poškozený. Zajistěte, aby všechna bezpečnostní zařízení byla kdykoliv volně přístupná. Pravidelně kontrolujte, zda bezchybně fungují. Úraz elektrickým proudem v důsledku chyby uzemnění Pokud se vyskytla chyba uzemnění, mohou součásti FV systému, které byly považovány za uzemněné, ve skutečnosti být pod napětím. Než se součástí dotknete, zkontrolujte, zda v nich není přítomno napětí. Úraz elektrickým proudem při vstupu do FV pole Sledování stavu izolace pomocí pojistky GFDI nebo Remote GFDI nezajišťuje při aktivované pojistce GFDI ochranu osob. FV panely uzemněné pojistkou GFDI odvádějí napětí vůči zemi. Při vstupu do FV pole může dojít k životu nebezpečným zásahům elektrickým proudem. Před vstupem do FV pole přepněte FV panely do izolovaného provozu. Zajistěte, aby izolační odpor FV pole byl větší než 1 k Ω. 10 SCxxxHE-20-IA-ICZ Návod k instalaci

11 SMA Solar Technology AG 2 Bezpečnost Úraz elektrickým proudem způsobený nedodržováním bezpečnostních předpisů Nedodržování tohoto návodu, pokynů a bezpečnostních upozornění může vést k těžkému poranění v důsledku zásahu elektrickým proudem. Veškeré práce provádějte výhradně tak, jak je to popsáno v tomto návodu. Dbejte všech bezpečnostních upozornění. Veškerá elektrická připojení proveďte podle schématu zapojení. Uchovávejte tuto dokumentaci v bezprostřední blízkosti střídače. Musí být kdykoliv dostupná pro pracovníky obsluhy a údržby. Poškození elektronických součástek vlivem elektrostatických výbojů Elektrostatické výboje mohou zničit součástky. Při práci na střídači a při manipulaci s konstrukčními moduly se musejí dodržovat předpisy pro ochranu proti elektrostatickému výboji (ESD) a nosit ochranné rukavice. Elektrostatický náboj sveďte tak, že se dotknete nenalakovaných, uzemněných částí skříně střídače, např. PE připojení dvířek. Teprve poté se můžete dotknout elektronických součástek. Popáleniny Během provozu se mohou některé komponenty, např. pojistky, zahřívat. Při práci na střídači noste bezpečnostní rukavice. Poškození střídače Manipulace mohou vést k poškození FV systému. Neprovozujte střídač s otevřenými dvířky. Pokud v zámku dvířek zůstane klíč, mohou střídač otevřít nepovolané osoby. Odstraňujte klíče ze zámků dvířek a z klíčového vypínače. Uchovávejte klíče na bezpečném místě. Střídač se může poškodit vnikající vlhkostí. Neotvírejte střídač za deště ani při vlhkosti vzduchu > 95 %. Elektrostatické výboje mohou zničit součástky. Při práci na střídači a při manipulaci s konstrukčními moduly se musejí dodržovat předpisy pro ochranu proti elektrostatickému výboji (ESD) a nosit ochranné rukavice. Elektrostatický náboj sveďte tak, že se dotknete nenalakovaných, uzemněných částí skříně střídače, např. PE připojení dvířek. Teprve poté je bezpečné dotýkat se elektronických součástek. Informační štítky musí být vždy dobře čitelné a v případě poškození se musejí vyměnit. Návod k instalaci SCxxxHE-20-IA-ICZ

12 2 Bezpečnost SMA Solar Technology AG Nebezpečí v důsledku zablokování únikové cesty Otevřením dvířek dvou protilehlých střídačů se zablokuje úniková cesta. Musí být zajištěno, aby se únikovou cestou dalo kdykoliv volně procházet. Minimální šířka průchodu se řídí regionálními normami. V Německu činí minimální šířka průchodu 500 mm. Vždy otevírejte dvířka pouze jednoho střídače. 2.3 Kvalifikace odborného pracovníka Veškeré práce na střídači smí provádět pouze kvalifikovaný technický personál. Kvalifikovaný znamená, že personál má vzdělání odpovídající vykonávané činnosti. Pro uvedení do provozu a obsluhu střídače musí být personál obeznámený s obsahem návodu k instalaci a návodu k obsluze. Dbejte bezpečnostních upozornění. 12 SCxxxHE-20-IA-ICZ Návod k instalaci

13 SMA Solar Technology AG 3 Popis produktu 3 Popis produktu 3.1 Sunny Central Struktura a princip fungování střídače Sunny Central Sunny Central je FV střídač, který přeměňuje stejnosměrný proud z FV generátoru na střídavý proud odpovídající parametrům distribuční sítě. Obrázek 2: Sunny Central, na příkladu modelu Sunny Central 800HE s dotykovým displejem Položka A B C D E F Popis střídačová skříň připojovací skříň dotykový displej servisní rozhraní klíčový vypínač rychlé zastavení Návod k instalaci SCxxxHE-20-IA-ICZ

14 3 Popis produktu SMA Solar Technology AG Obrázek 3: Sunny Central, na příkladu modelu Sunny Central 800HE se signalizačními kontrolkami Položka A B C D E F Popis střídačová skříň připojovací skříň signalizační kontrolky servisní rozhraní klíčový vypínač rychlé zastavení Střídač Sunny Central dokáže realizovat hodnoty stanovené provozovatelem distribuční sítě prostřednictvím přístroje Power Reducer Box nebo Sunny Central Communication Controller. 14 SCxxxHE-20-IA-ICZ Návod k instalaci

15 SMA Solar Technology AG 3 Popis produktu Sériové číslo a typ střídače Sériové číslo (Serial No.) a typ (Type) střídače Sunny Central najdete na typovém štítku. Typový štítek se nachází na vnitřní straně pravých dvířek střídačové skříně i připojovací skříně. Zjištění sériového čísla Sériové číslo můžete zjistit, aniž byste museli střídač otevřít. Sériové číslo se nachází vpravo dole na vnější straně dvířek připojovací skříně. Sériové číslo můžete zjistit také na displeji. Zjištění verze firmwaru Verzi firmwaru střídače a displeje můžete zjistit prostřednictvím uživatelského rozhraní přístroje Sunny Central Communication Controller nebo na displeji Symboly na střídači Sunny Central V následující části najdete vysvětlivky ke všem symbolům, které se nacházejí na střídači Sunny Central a na typovém štítku. Symbol Označení Značka CE. Střídač Sunny Central odpovídá relevantním předpisům Evropského společenství. Třída ochrany I. Komponenty jsou propojené se systémem ochranných vodičů střídače Sunny Central. Stupeň krytí IP 21. Střídač Sunny Central je chráněn proti kapající vodě. Výstraha před nebezpečným elektrickým napětím. Střídač Sunny Central pracuje s vysokými hodnotami napětí. Veškeré instalační práce na střídači Sunny Central smí provádět výhradně odborně vyškolený elektrikář. Těžiště střídače. Návod k instalaci SCxxxHE-20-IA-ICZ

16 3 Popis produktu SMA Solar Technology AG Dotykový displej V závislosti na objednané variantě může být střídač Sunny Central vybaven dotykovým displejem. Na dotykovém displeji si můžete zobrazit různé údaje střídače. Dotykový displej slouží výhradně ke zobrazování. Pokud se dotykového displeje po dobu 5 minut nedotknete, displej se vypne. Opětovným dotykem se indikace na dotykovém displeji znovu aktivuje Signalizační kontrolky V závislosti na objednané variantě může být střídač Sunny Central vybaven 3 signalizačními kontrolkami. Signalizační kontrolky indikují stav střídače. V následující části jsou popsány funkce jednotlivých stavů. Stav Označení Funkce zelená signalizační kontrolka trvale svítí žlutá a zelená signalizační kontrolka trvale svítí žlutá signalizační kontrolka trvale svítí červená signalizační kontrolka trvale svítí všechny signalizační kontrolky jsou zhasnuté režim dodávky Střídač Sunny Central dodává elektrické energie elektrickou energii do veřejné distribuční sítě. omezený provoz Střídač Sunny Central identifikoval výstrahu. Výstraha momentálně neovlivňuje provoz střídače Sunny Central. Výstraha Střídač Sunny Central momentálně nedodává elektrickou energii a identifikoval výstrahu. Jakmile výstraha odezní, je automaticky resetována. K tomuto stavu dochází například při nízké intenzitě slunečního svitu. porucha Střídač Sunny Central identifikoval poruchu a vypnul se. režim bez dodávky elektrické energie Střídač Sunny Central nedodává elektrickou energii, střídač Sunny Central není připojený k napájecímu napětí nebo je klíčový vypínač v poloze Stop. 16 SCxxxHE-20-IA-ICZ Návod k instalaci

17 SMA Solar Technology AG 3 Popis produktu Rychlé zastavení Tlačítko pro rychlé zastavení umožňuje odpojit střídač v případě nouze během 500 ms od FV generátoru i od vysokonapěťové distribuční sítě. Aktivace funkce rychlého zastavení Funkce rychlého zastavení se smí aktivovat pouze v případě bezprostředně hrozícího nebezpečí. Stisknutí tlačítka pro rychlé zastavení nevede k rychlému vybití kondenzátorů. Stisknutím tlačítka pro rychlé zastavení se rozepne DC stykač, vypne se střídačový můstek a střídač se odpojí od AC sítě Klíčový vypínač Klíčovým vypínačem se střídač Sunny Central zapíná a vypíná. Poloha vypínače Start Po otočení vypínače do polohy Start střídač Sunny Central přejde z provozního stavu Stop do provozního stavu Kontrola stavu sítě. Při dostatečné intenzitě slunečního svitu a platné distribuční síti střídač Sunny Central přejde do režimu dodávky elektrické energie. Pokud je intenzita slunečního svitu příliš nízká, je také vstupní napětí příliš nízké pro spuštění a střídač Sunny Central zůstane ve stavu Kontrola stavu sítě. Poloha vypínače Stop Když je klíčový vypínač otočen do polohy Stop během doby, kdy se střídač Sunny Central nachází v provozním stavu Kontrola stavu sítě, motorový pohon vypne hlavní DC vypínač. Střídač Sunny Central přejde do provozního stavu Stop. Když je klíčový vypínač otočen do polohy Stop během doby, kdy se střídač Sunny Central nachází v provozním stavu Provoz se zátěží MPP, střídač Sunny Central přejde do provozního stavu Odstavování. Když je odstavování dokončené, AC stykač a hlavní DC vypínač se automaticky vypnou a střídač Sunny Central přejde do provozního stavu Stop. Návod k instalaci SCxxxHE-20-IA-ICZ

18 SUNNY CENTRAL STRING MONITOR CONTROLLER 3 Popis produktu SMA Solar Technology AG 3.2 Sunny Central Communication Controller Přístroj SC-COM je centrální komunikační rozhraní střídače. Přístroj SC-COM zajišťuje spojení mezi střídačem a jeho provozovatelem. HE Obrázek 4: SC-COM Přístroj SC-COM shromažďuje veškeré údaje připojených střídačů. Prostřednictvím přístroje SC-COM lze provádět monitorování, parametrizaci a dálkovou diagnostiku střídače z počítače a také regulaci výkonu ze strany provozovatele distribuční sítě. Různé úlohy přístroje SC-COM přitom lze organizovat ve 2 samostatných sítích: Monitorovací síť: tato síť může sloužit k monitorování, parametrizaci a dálkové diagnostice. Regulační síť: prostřednictvím této sítě je možné přenášet hodnoty stanovené provozovatelem distribuční sítě pro řízení bezpečnosti distribuční sítě. Jelikož regulační síť slouží výhradně k přenášení dat provozovatele distribuční sítě, jsou jím stanovené hodnoty k dispozici vpožadovaném čase. Pokud je v monitorovací síti jen malý datový provoz, je možné hodnoty stanovené provozovatelem distribuční sítě přednášet i prostřednictvím monitorovací sítě. V takovém případě nejsou zapotřebí dvě sítě. Přístroj SC-COM provozovateli poskytuje veškeré zaznamenané údaje prostřednictvím ethernetového připojení. Prostřednictvím přístroje SC-COM můžete nastavovat parametry střídače. Sítě lze vybudovat za použití měděných kabelů nebo optických vodičů. Způsob komunikace FV systému Z výroby je rozhraní přístroje SC-COM nastaveno na možnost COM3. Pro následující možnosti jsou přednastaveny následující přenosové rychlosti: možnost 11/0 bez rozbočovače: přenosová rychlost možnosti 11/1 a 11/2 s rozbočovačem: přenosová rychlost Tato nastavení neměňte. 18 SCxxxHE-20-IA-ICZ Návod k instalaci

19 SMA Solar Technology AG 4 Dodávka 4 Dodávka 4.1 Kontrola škod vzniklých při přepravě Každý střídač byl společností SMA Solar Technology AG před expedicí pečlivě zkontrolován. I přes použití stabilního balení může při přepravě dojít k poškození. Před instalací střídač opticky zkontrolujte. Pokud zjistíte vnější závady, kontaktujte svého prodejce a přepravní společnost, která střídač dodala. 4.2 Obsah dodávky Zkontrolujte, zda je dodávka kompletní a zda není zvnějšku viditelně poškozená. V případě nekompletní dodávky nebo poškození se obraťte na svého prodejce nebo na linku SMA Serviceline. Obrázek 5: komponenty obsažené v dodávce Položka Počet Označení A 1 Sunny Central B 1 sada dokumentů SMA: návod k instalaci, návod k obsluze, schéma zapojení, protokol o uvedení do provozu C 6 podstavcová deska D 1 NH pojistková rukojeť E 1 abrazivní rouno F 34 šroub G 34 matice Návod k instalaci SCxxxHE-20-IA-ICZ

20 4 Dodávka SMA Solar Technology AG Položka Počet Označení H 68 blatníková podložka I 68 napínací podložka K 80 stahovací pásek na kabely L 3 těsnicí guma (9,5 mm 17 mm) Poloha NH pojistkové rukojeti V případě objednací varianty DC pojistky se NH pojistková rukojeť nachází na vnitřní straně pravých dvířek připojovací skříně. 20 SCxxxHE-20-IA-ICZ Návod k instalaci

21 SMA Solar Technology AG 5 Skladování 5 Skladování Pokud střídač před definitivní instalací skladujete, musíte dbát následujících pokynů: Střídač se může poškodit vnikající vlhkostí Skladujte střídač v uzavřeném stavu. Skladujte střídač pouze na suchém, zastřešeném místě. Dbejte při tom podmínek pro stupeň krytí IP 21. Teplota na místě skladování se musí pohybovat mezi 20 C C. Nerovný podklad může poškodit rámovou konstrukci Podklad musí vyhovovat hmotnosti střídače, která činí kg. Nerovnost podkladu musí být menší než 0,25 %. Skladování v chladu a při vyšší vlhkosti vzduchu Pokud při skladování střídače Sunny Central připojíte externí napájení a zapnete jistič vedení pro externí napájení, při vysoké vlhkosti se automaticky aktivuje topení. Připojení externího napájení je popsáno v kapitole Připojení externího napájení, Strana 51. Návod k instalaci SCxxxHE-20-IA-ICZ

22 6 Přípravy na instalaci SMA Solar Technology AG 6 Přípravy na instalaci 6.1 Požadavky na místo instalace Rozměry střídače Sunny Central mm HE mm 906 mm mm 100 mm mm Obrázek 6: rozměry Podmínky prostředí Výška Šířka Hloubka mm mm 906 mm Je k dispozici potřebné množství přiváděného vzduchu. Pokud není možné zajistit potřebné množství vzduchu, nainstalujte doplňkový přívod vzduchu, například v podobě externích ventilátorů. Místo instalace je kdykoliv volně přístupné. Místo instalace se nachází pod maximální výškou pro instalaci (viz kapitola 14 Technické údaje, Strana 66). Teplota okolí je v rozsahu provozních teplot (viz kapitola 14 Technické údaje, Strana 66). Místo instalace splňuje požadavky na podmínky prostředí (viz Instalační podmínky střídače Sunny Central 500HE/630HE/720HE/760/HE/800HE ). 22 SCxxxHE-20-IA-ICZ Návod k instalaci

23 HE SMA Solar Technology AG 6 Přípravy na instalaci Minimální vzdálenosti Nebezpečí požáru v důsledku přehřátí kabelů Rozdílné délky kabelů vedou k silnému zahřívání. Všechny vnější vodiče od střídače k transformátoru musí být stejně dlouhé. Délka kabelů mezi přípojnými místy smí činit maximálně 15 m. Poškození střídače a transformátoru v důsledku nasátí odpadního vzduchu Instalujte FV systém tak, aby střídač nenasával žádný odpadní vzduch. Minimální vzdálenosti pro jeden střídač 220 mm mm 300 mm 300 mm Obrázek 7: minimální vzdálenosti střídače Na zadní straně střídače se nachází otvor pro odvod odpadního vzduchu. Pro zajištění optimálního provozu střídače dbejte následujících podmínek: Neblokujte a neuzavírejte otvor pro odvod odpadního vzduchu. Připravte ve stanici vhodný otvor pro odvod odpadního vzduchu. Aby se předešlo tepelným zkratům na střídači, zajistěte v uzavřených prostorech řízený odvod odpadního vzduchu z místnosti. Otvory pro odvod odpadního vzduchu musí být vždy přístupné pro účely čištění. Návod k instalaci SCxxxHE-20-IA-ICZ

24 6 Přípravy na instalaci SMA Solar Technology AG B A Obrázek 8: minimální vzdálenosti pro jeden střídač v provozní místnosti Položka A B Popis minimální šířka průchodu Dodržujte minimální šířku průchodu mezi otevřenými dvířky střídače Sunny Central a nejbližší pevnou překážou. Minimální šířka průchodu se řídí národními normami. V Německu činí minimální šířka průchodu 500 mm. střídač 24 SCxxxHE-20-IA-ICZ Návod k instalaci

25 SMA Solar Technology AG 6 Přípravy na instalaci Minimální vzdálenosti pro dva střídače Obrázek 9: minimální vzdálenosti pro dva střídače v provozní místnosti Položka A B Popis minimální šířka průchodu Dodržujte minimální šířku průchodu mezi otevřenými dvířky střídače Sunny Central a nejbližší pevnou překážou. Minimální šířka průchodu se řídí národními normami. V Německu činí minimální šířka průchodu 500 mm. střídač Aby byly dodrženy předpisy pro únikové cesty, smí vždy být otevřený pouze jeden střídač. Nebezpečí v důsledku zablokování únikové cesty Otevřením dvířek dvou protilehlých střídačů se zablokuje úniková cesta. Musí být zajištěno, aby se únikovou cestou dalo kdykoliv volně procházet. Minimální šířka průchodu se řídí regionálními normami. V Německu činí minimální šířka průchodu 500 mm. Vždy otevírejte dvířka pouze jednoho střídače. Dodržujte zákonem stanovenou minimální šířku průchodu. Návod k instalaci SCxxxHE-20-IA-ICZ

26 6 Přípravy na instalaci SMA Solar Technology AG Požadavky na protažení kabelů Položení kabelů V tomto dokumentu není popsáno, v jakém okamžiku se kabely do základové plochy pokládají. Okamžik pokládání kabelů se musí pro každý FV systém stanovit individuálně. Otvory pro kabely se nacházejí v připojovací skříni. Pod základovou plochou jsou položeny duté trubky pro uložení kabelů. Komunikační kabely jsou položeny odděleně od AC a DC kabelů. Je připraven dostatečný počet otvorů pro kabely: AC kabely: 3 DC kabely: podle počtu DC kabelů PE kabely: 1 komunikační kabely: 1 Obrázek 10: otvory pro kabely pro 9 DC vstupů (příklad) Položka A B C D Označení otvory pro AC kabely otvory pro DC kabely otvor pro DC kabely otvor pro komunikační kabely 26 SCxxxHE-20-IA-ICZ Návod k instalaci

27 SMA Solar Technology AG 6 Přípravy na instalaci Požadavky na položení kabelů mezi transformátorem astřídačem AC kabely jsou shromážděné do 3fázového systému. Mezi transformátorem a střídačem jsou k dispozici 3 oddělená vedení pro AC kabely, např. v podobě kabelových kanálů. Vzdálenost mezi jednotlivými vedeními kabelů odpovídá minimálně dvojnásobku průměru jednoho AC kabelu. 1d L2 L1 L3 L2 L3 L1 >2d -- >2d -- L2 L1 L3 Obrázek 11: uspořádání AC kabelů se 3 kabely na každý vnější vodič (příklad) Dodržujte vzdálenosti mezi kabely. V každém vedení kabelů položte vnější vodič L1, L2 a L3. Vzdálenosti mezi kabelovými páry při tom musí odpovídat nejméně dvojnásobku průměru jednoho kabelu. Předejdete tak nesymetrii proudů. Návod k instalaci SCxxxHE-20-IA-ICZ

28 6 Přípravy na instalaci SMA Solar Technology AG 6.2 Příprava podlahy stanice na montáž Poloha montážních otvorů na střídači Sunny Central Před instalací střídače můžete připravit upevnění na podlaze. V oblasti podstavce připojovací skříně se nachází 4 montážní závěsy pro zakotvení v základové ploše. 16 mm A A A A 773 mm 906 mm mm mm mm Obrázek 12: poloha montážních závěsů na střídači Položka A Označení montážní závěsy Vyvtrání montážních otvorů do podlahy stanice 1. Vyznačte na základové ploše polohu montážních otvorů podle montážních závěsů. 2. Na vyznačených místech do základové plochy vyvrtejte montážní otvory. 28 SCxxxHE-20-IA-ICZ Návod k instalaci

29 SMA Solar Technology AG 7 Přeprava střídače Sunny Central 7 Přeprava střídače Sunny Central 7.1 Těžiště střídače Těžiště střídače je na obalu i na skříni vyznačeno symbolem těžiště. Těžiště střídače Těžiště střídače Sunny Central se nenachází v jeho středu. Mějte to při přepravě střídače Sunny Central na paměti. 7.2 Přeprava střídače Sunny Central vysokozdvižným vozíkem Nebezpečí pohmoždění v důsledku převrácení nebo pádu nadzdvihnutého nebo ve vzduchu přepravovaného střídače Sunny Central Střídač se může v důsledku neopatrného nebo příliš rychlého nadzvedávání a přepravy převrátit nebo spadnout. Vždy střídač Sunny Central přepravujte co nejníž nad zemí. Používejte k přepravě všechny upevňovací body. Neprovádějte s vysokozdvižným vozíkem rychlé a trhavé pohyby. Při přepravě vždy dodržujte dostatečnou bezpečnostní vzdálenost od střídače Sunny Central. Veškeré přepravní prostředky musí být dimenzované pro hmotnost střídač Sunny Central, která činí kg. Návod k instalaci SCxxxHE-20-IA-ICZ

30 7 Přeprava střídače Sunny Central SMA Solar Technology AG Poškození střídače v důsledku neodborné přepravy Nestavte střídač ani na krátkou dobu na nezpevněné, nerovné plochy. Nepřepravujte střídač s namontovanými podstavcovými deskami. 1. Zajeďte vysokozdvižným vozíkem pod střídač na přední nebo zadní straně. Použijte při tom závěs pro vysokozdvižný vozík. Předejdete tak vyklouznutí střídače Sunny Central. 2. Zajistěte střídač proti převrácení, například pomocí upínacích popruhů. 3. Mírně střídač nadzvedněte. 4. Přepravte střídač na místo instalace. 7.3 Montáž podstavcových desek na zadní straně střídače Než bude střídač ustavený na základové ploše, musí se na jeho zadní straně připevnit podstavcové desky. 1. Nainstalujte podstavcové desky na zadní straně střídače do určené polohy. 2. Připevněte podstavcové desky na střídači pomocí torxového šroubováku. 30 SCxxxHE-20-IA-ICZ Návod k instalaci

31 SMA Solar Technology AG 7 Přeprava střídače Sunny Central 7.4 Přeprava střídače Sunny Central nízkozdvižným vozíkem Nebezpečí pohmoždění v důsledku převrácení, pádu nebo kývání nadzdvihnutého nebo ve vzduchu přepravovaného střídače Sunny Central Střídač se může v důsledku neopatrného nebo příliš rychlého nadzvedávání a přepravy převrátit nebo spadnout. Nízkozdvižným vozíkem vždy zajíždějte pod střídačovou stranu. Vždy střídač Sunny Central přepravujte co nejníž nad zemí. Používejte k přepravě všechny upevňovací body. Neprovádějte s nízkozdvižným vozíkem rychlé a trhavé pohyby. Při přepravě vždy dodržujte dostatečnou bezpečnostní vzdálenost od střídače Sunny Central. Veškeré přepravní prostředky musí být dimenzované pro hmotnost střídač Sunny Central, která činí kg. Poškození střídače v důsledku neodborné přepravy Stavte střídač pouze na zpevněné, rovné plochy. Nepřepravujte střídač s namontovaným podstavcem. 1. Nízkozdvižným vozíkem zajíždějte pod střídačovou stranu střídače. Předejdete tak převrácení střídače. 2. Mírně střídač nadzvedněte. 3. Přepravte střídač na místo instalace. Návod k instalaci SCxxxHE-20-IA-ICZ

32 HE 7 Přeprava střídače Sunny Central SMA Solar Technology AG 7.5 Přeprava střídače Sunny Central jeřábem Nebezpečí pohmoždění v důsledku převrácení, pádu nebo kývání nadzdvihnutého nebo ve vzduchu přepravovaného střídače Sunny Central Střídač se může v důsledku neopatrného nebo příliš rychlého nadzvedávání a přepravy převrátit nebo spadnout. Vždy střídač Sunny Central přepravujte co nejníž nad zemí. Používejte k přepravě všechny upevňovací body. Používejte ocelová lana nebo ocelové řetězy se zvedacím hákem nebo závěsným okem. Neprovádějte s jeřábem rychlé a trhavé pohyby. Při přepravě vždy dodržujte dostatečnou bezpečnostní vzdálenost od střídače Sunny Central. Veškeré přepravní prostředky musí být dimenzované pro hmotnost střídač Sunny Central, která činí kg. Poškození střídače v důsledku neodborné přepravy Stavte střídač pouze na zpevněné, rovné plochy. 1. Háky pro zavěšení břemena na ocelová lana, ocelové řetězy nebo závěsná oka zvedacího háku zavěste do všech 4 jeřábových ok střídače Sunny Central. 2. Když se střídač přepravuje jeřábovou vidlicí, zajeďte jeřábovou vidlicí pod střídač na přední straně. 32 SCxxxHE-20-IA-ICZ Návod k instalaci

33 SMA Solar Technology AG 7 Přeprava střídače Sunny Central 3. Pomalu jeřábový hák zvedejte, dokud se ocelová lana nebo ocelové řetězy nenapnou. 4. Zajistěte, aby veškerá ocelová lana a háky pro zavěšení břemena nebo trám pro zavěšení břemena a závěsná oka byly správně upevněné. 5. Mírně střídač nadzvedněte. 6. Přepravte střídač na místo instalace. Návod k instalaci SCxxxHE-20-IA-ICZ

34 8 Instalace střídače Sunny Central SMA Solar Technology AG 8 Instalace střídače Sunny Central 8.1 Utěsnění oblasti pro výstup vzduchu Při instalaci střídače do stanice se otvor pro odvod vzduchu ze střídače musí propojit s oblastí pro výstup vzduchu ze stanice. Spojení mezi těmito otvory musí být utěsněné. Teplý odpadní vzduch ze střídače tak bude odváděn ven. Materiální škody v důsledku přehřátí střídače Chybějící nebo nedostatečné utěsnění mezi otvorem pro odvod vzduchu ze střídače a oblastí pro výstup vzduchu ze stanice může vést k přehřívání střídače. Zajistěte, aby teplý odpadní vzduch ze střídače byl odváděn ven. Při výběru těsnicího materiálu pro tento účel vezměte v potaz teploty vzduchu, které dosahují až 70 C. 8.2 Upevnění střídače na základové ploše Když je střídač ustavený na základové ploše, můžete ho k základové ploše připevnit hmoždinkami do betonu. Další potřebný montážní materiál (není součástí dodávky): Musí být k dispozici 4 vhodné hmoždinky do betonu. Zastrčte hmoždinky skrz závěsy střídače do základové plochy. Postup zde závisí na použitých hmoždinkách. 8.3 Demontáž desek Materiální škody způsobené vytržením PE kabelů Desky jsou ke střídači připojené prostřednictvím PE kabelů. Při demontáži desek zajistěte, aby se PE kabely nepoškodily. Desky se nacházejí ve spodní části připojovací skříně. 1. Odstraňte šrouby desek pomocí torxového šroubováku (T30). 2. Opatrně sejměte přední desku oblasti připojení. Vytáhněte desku 80 mm 100 mm dopředu. 3. Ze zadní strany desky uvolněte PE kabely. 34 SCxxxHE-20-IA-ICZ Návod k instalaci

35 SMA Solar Technology AG 8 Instalace střídače Sunny Central 4. Sejměte desky. 5. Odstraňte šrouby plexisklového krytu a odstraňte plexisklový kryt ze střídače. 8.4 Odstranění přepravní pojistky ve střídačové skříni V závislosti na výrobní verzi jsou výkonové díly střídačů pro přepravu obaleny bublinkovou fólií, aby byla zajištěna ochrana proti elektrostatickému výboji (ESD). 1. Otevřete střídačovou skříň. 2. Odstraňte ze všech 3 střídačových můstků bublinkové fólie. Dbejte při tom bezpečnostních opatření pro ochranu pro elektrostatickému výboji. 3. Zavřete střídačovou skříň. Návod k instalaci SCxxxHE-20-IA-ICZ

36 9 AC a DC připojení SMA Solar Technology AG 9 AC a DC připojení 9.1 Bezpečnost při připojování kabelů Riziko požáru Příliš nízká proudová zatížitelnost připojovacích kabelů vede k silnému zahřívání. Připojovací kabely musí mít dostatečnou proudovou zatížitelnost. Proudová zatížitelnost závisí na následujících podmínkách: průřez kabelu druh kabelu způsob položení kabelu podmínky prostředí Používejte výhradně hliníkové nebo měděné kabely. Vadná připojení a zoxidované kontaktní plošky vedou k silnému zahřívání. Standardně se ve střídači nachází pozinkované měděné přípojnice pro připojení měděných nebo hliníkových kabelů. K připojení používejte pouze námi dodané matice, šrouby a podložky. Používejte pouze pozinkovaná lisovací kabelová oka. Kabelová oka se 2 otvory vždy připojujte 2 šrouby. Před připojením kabelů očistěte kontaktní plošky (viz kapitola 9.4.2). Po očištění se kontaktních plošek již nedotýkejte. Nedodržení točivých momentů vede k silnému zahřívání. Aby byla na spojovacích místech zajištěna potřebná proudová zatížitelnost, musí se dodržovat točivé momenty uvedené v tomto dokumentu. Při připojování pozinkovaných kabelových ok z hliníku dodržujte točivý moment 37 Nm. Při připojování pozinkovaných kabelových ok z mědi dodržujte točivý moment 60 Nm. 9.2 Varianty připojení DC pojistky nebo DC přípojnice V závislosti na objednané variantě střídač obsahuje DC pojistky nebo DC přípojnice. Každou přípojnou lištu lze obsadit 1nebo 2kabely. K DC pojistkám můžete připojit kabelová oka s 1 nebo 2 otvory. K DC přípojnici můžete připojit pouze kabelová oka s 1 otvorem. 36 SCxxxHE-20-IA-ICZ Návod k instalaci

37 SMA Solar Technology AG 9 AC a DC připojení Uzemnění FV panelů V závislosti na objednané variantě můžete ke střídači připojit kladně nebo záporně uzemněné FV panely nebo FV panely bez uzemnění. 9.3 Oblast připojení DC pojistky Obrázek 13: oblasti připojení (příklad) Položka A B C Označení připojovací lišta pro PE kabely připojovací lišty pro DC kabely připojovací lišty pro DC+ kabely D připojovací lišta pro AC kabely vnější vodič L 3 E připojovací lišta pro AC kabely vnější vodič L 2 F připojovací lišta pro AC kabely vnější vodič L 1 Návod k instalaci SCxxxHE-20-IA-ICZ

38 9 AC a DC připojení SMA Solar Technology AG DC přípojnice 34 mm A F C E B D 179 mm 274 mm 476 mm 648 mm 14 mm 14 mm 80 mm 90 mm 80 mm 330,8 mm 329,5 mm 487,5 mm Obrázek 14: rozměry DC přípojnice Položka A B C Označení připojovací lišta pro PE kabely připojovací lišta pro DC kabely připojovací lišta pro DC+ kabely D připojovací lišta pro AC kabely vnější vodič L 3 E připojovací lišta pro AC kabely vnější vodič L 2 F připojovací lišta pro AC kabely vnější vodič L 1 38 SCxxxHE-20-IA-ICZ Návod k instalaci

39 SMA Solar Technology AG 9 AC a DC připojení 9.4 Připojení kabelů Požadavky Kabely Používejte pouze měděné či hliníkové kabely. AC kabely musí být dimenzované pro maximální napětí V vůči zemi a efektivní hodnotu 800 V. Ke každému pojistkovému vstupu smí být připojeny max. 2 DC kabely. Kabelová oka Používejte pouze pozinkovaná lisovací kabelová oka. Šířka kabelových ok musí být větší než průměr podložek (32 mm). Díky tomu jsou definované točivé momenty zajištěny na celé ploše Očištění kontaktních plošek kabelových ok a připojovacích lišt 1. Očistěte kontaktní plošky čistým hadříkem a etanolovým čisticím prostředkem. 2. Očistěte kontaktní plošky dodaným abrazivním rounem tak, aby se lehce kovově leskly. Dávejte při tom pozor, aby se potažené kontaktní plošky nepoškodily. 3. Čistým hadříkem a etanolovým čisticím prostředkem setřete kovový prach. 4. Po očištění se kontaktních plošek již nedotýkejte. Návod k instalaci SCxxxHE-20-IA-ICZ

40 9 AC a DC připojení SMA Solar Technology AG Připojení kabelů s 1 kabelovým okem K připevnění kabelových ok k přípojným lištám používejte pouze šrouby a matice, které jsou součástí dodávky. D D A B C C B F A B C C B F A B C C B F A B C C B F E1 E2 Obrázek 15: struktura připojení pro 1 kabelové oko Položka A B C D E1 E2 F Označení šroub M12 napínací podložka blatníková podložka měděná přípojnice pozinkované kabelové oko s 1 otvorem pozinkované kabelové oko se 2 otvory matice Kabelová oka k přípojné liště vždy připojujete ve zde uvedeném pořadí. 40 SCxxxHE-20-IA-ICZ Návod k instalaci

41 SMA Solar Technology AG 9 AC a DC připojení Připojení kabelů se 2 kabelovými oky K připevnění kabelových ok k přípojným lištám používejte pouze šrouby a matice, které jsou součástí dodávky. E B C C B E A F B C C B B C C B A F A F A B C C B F D1 D1 D2 D2 Obrázek 16: struktura připojení pro 2 kabelova oka Položka A B C D1 D2 E F Označení šroub M12 napínací podložka blatníková podložka pozinkované kabelové oko s 1 otvorem pozinkované kabelové oko se 2 otvory měděná přípojnice matice Kabelová oka k přípojné liště vždy připojujete ve zde uvedeném pořadí. Návod k instalaci SCxxxHE-20-IA-ICZ

42 9 AC a DC připojení SMA Solar Technology AG 9.5 Připojení PE kabelů Vyrovnání potenciálů Uzemněte střídač podle platných předpisů. 1. Zaveďte PE kabely do připojovací skříně. 2. Odizolujte PE kabely. 3. Opatřete PE kabely kabelovými oky. 4. Připojte PE kabely podle schématu zapojení k PE přípojnici a postupujte podle pokynů z kapitoly Připojení DC kabelů Požadavky Kabely FV panelů Používejte pouze měděné či hliníkové kabely. Ke každému pojistkovému vstupu lze připojit max. 2 DC kabely Připojení připojovací sady SMB Nebezpečí usmrcení v důsledku zásahu elektrickým proudem. Světlu vystavené FV panely jsou pod napětím. Na DC vstupu střídače jsou i po odpojení od napětí přítomny vysoké hodnoty napětí, když hlavní a podružné DC rozvaděče nejsou odpojené od napětí. Pokud jsou k dispozici hlavní DC rozvaděče, odpojte pojistky v hlavních DC rozvaděčích od napětí a zajistěte je proti opětovnému zapnutí. Pokud jsou k dispozici podružné DC rozvaděče, odpojte pojistky v podružných DC rozvaděčích od napětí a zajistěte je proti opětovnému zapnutí. Dodržujte všechna bezpečnostní upozornění výrobce FV panelů. Pro připojení rozvaděče Sunny Main Box ke střídači potřebujete připojovací sadu SMB. Připojovací sadu SMB můžete připojit pouze ke střídači s DC pojistkami. Přípojnice připojovací sady SMB propojuje 3 DC vstupy střídače a umožňuje připojení až 4 DC kabelů. 42 SCxxxHE-20-IA-ICZ Návod k instalaci

43 SMA Solar Technology AG 9 AC a DC připojení 1. Umístěte přípojnici nad 3 DC svorky a přišroubujte ji. 2. Vytáhněte pojistky všech 3 DC přípojných lišt. Použijte k tomu NH pojistkovou rukojeť Připojení DC kabelů Nebezpečí usmrcení v důsledku zásahu elektrickým proudem. Světlu vystavené FV panely jsou pod napětím. Pokud jsou k dispozici hlavní DC rozvaděče, odpojte pojistky v hlavních DC rozvaděčích od napětí a zajistěte je proti opětovnému zapnutí. Pokud jsou k dispozici podružné DC rozvaděče, odpojte pojistky v podružných DC rozvaděčích od napětí a zajistěte je proti opětovnému zapnutí. Dodržujte všechna bezpečnostní upozornění výrobce FV panelů. Odpojení od napětí na DC straně Hlavní a podružné DC rozvaděče by měly být vybavené výkonovými vypínači. Výkonové vypínače umožňují bezproblémové odpojení střídače od napětí na DC straně. 1. Zaveďte DC kabely do připojovací skříně. 2. Odizolujte DC kabely. 3. Opatřete DC kabely kabelovými oky. 4. Připojte DC kabely podle schématu zapojení k DC přípojným lištám nebo k DC přípojnici a postupujte podle pokynů z kapitoly 9.4. Návod k instalaci SCxxxHE-20-IA-ICZ

44 9 AC a DC připojení SMA Solar Technology AG 9.7 Připojení AC kabelů Nebezpečí usmrcení v důsledku zásahu elektrickým proudem. Na součástech nízkonapěťové a vysokonapěťové sítě, které vedou napětí, jsou přítomny vysoké hodnoty napětí. Dodržujte všechny bezpečnostní předpisy pro zacházení s nízkonapěťovou a vysokonapěťovou sítí. Vypněte jističe vedení a zajistěte je proti neúmyslnému opětovnému zapnutí. Odpojte střídač na podružných a hlavních DC rozvaděčích od napětí. Zkontrolujte nepřítomnost napětí. Riziko požáru. Rozdílné délky kabelů vedou k přehřívání kabelů Všechny kabely vnějších vodičů musí být stejně dlouhé. 1. Zaveďte AC kabely skrz podstavec do připojovací skříně. 2. Odizolujte AC kabely. 3. Opatřete AC kabely kabelovými oky. 4. Připojte AC kabely podle schématu zapojení k AC přípojnici a postupujte podle pokynů z kapitoly Montáž podstavcových desek 1. Nainstalujte podstavcové desky na přední straně střídače do určené polohy. 2. Připevněte podstavcové desky na střídači pomocí torxového šroubováku. 44 SCxxxHE-20-IA-ICZ Návod k instalaci

45 SMA Solar Technology AG 10 Připojení kabelů v připojovací skříni 10 Připojení kabelů v připojovací skříni 10.1 Oblast připojení Obrázek 17: svorky v připojovací skříni Položka A B C D E F Popis zkušební a odpojovací svorky jistič vedení pro kontrolu stavu sítě jistič vedení pro externí napájení připojovací svorky pro zákazníka těsnicí deska s těsnicími gumami (6 mm 7 mm) kabelová záchytná lišta Návod k instalaci SCxxxHE-20-IA-ICZ

46 10 Připojení kabelů v připojovací skříni SMA Solar Technology AG 10.2 Příprava na připojení kabelů 1. Vypněte jistič vedení pro externí napájení. 2. Vypněte jistič vedení pro kontrolu stavu sítě. 3. Rozepněte zkušební a odpojovací svorky. 4. Odšroubujte plexisklový kryt před pojistkami. 46 SCxxxHE-20-IA-ICZ Návod k instalaci

47 HE SMA Solar Technology AG 10 Připojení kabelů v připojovací skříni 5. Odstraňte všechny pojistky a odpojovací nože ze všech držáků pojistek. Použijte k tomu NH pojistkovou rukojeť Zavedení DC kabelů do připojovací skříně 1. Odstraňte 4 šrouby na horní straně těsnicí desky. 2. Sejměte těsnicí desku. 3. Uvolněte 3 šrouby na straně těsnicí desky. 4. Vyjměte z těsnicí desky potřebné těsnicí gumy. Dávejte při tom pozor na to, aby těsnicí gumy odpovídaly průměru kabelů, které chcete zavést dovnitř. V případě potřeby použijte doplňkové těsnicí gumy, které jsou součástí dodávky. 5. Odstraňte z těsnicích gum těsnicí záslepky. 6. Protáhněte těsnicími gumami kabely. 7. Vložte těsnicí gumy bez deformace do těsnicí desky. Tím zajistíte těsnost. 8. Utáhněte šrouby na straně těsnicí desky. 9. Přišroubujte těsnicí desku na dno připojovací skříně. Návod k instalaci SCxxxHE-20-IA-ICZ

48 10 Připojení kabelů v připojovací skříni SMA Solar Technology AG 10.4 Připojení kabelů v připojovací skříni Připojení kabelu k připojovací svorkovnici pro zákazníka 1. Zbavte kabel pláště v délce 60 mm. 2. Odizolujte žíly v délce 5 mm. 60 mm 15 mm 40 mm 5 mm 3. Nainstalujte na žíly kabelové koncovky a neprodyšně je olemujte. 4. Připojte kabel podle schématu zapojení. Zastrčte do čtvercového otvoru svorky šroubovák a stisknutím otevřete blokovací mechanismus svorky. Připojte kabel ke svorkám. Použijte při tom kabelové koncovky. Vytáhněte šroubovák ze svorky Důležitá opatření u nepoužívaných volitelných možností Nepoužívané externí rychlé zastavení Poškození střídače Sunny Central v důsledku chybné instalace externího rychlého zastavení Chybné připojení externího rychlého zastavení vede k poškození střídače Sunny Central a omezuje funkčnost rychlého zastavení. Pokud se žádné externí rychlé připojení nepřipojuje, musí se svorky podle schématu zapojení propojit drátovou propojkou. Nepoužívané vypínání na dálku Pokud nepoužíváte vypínání na dálku, po uvedení do provozu nastavte parametr ExtStrStpEna na hodnotu Off (viz dodaný návod k obsluze). Nepoužívaná transformátorová ochrana Pokud nepoužíváte transformátorovou ochranu, po uvedení do provozu nastavte parametr ExtTrfErrEna na hodnotu Off (viz dodaný návod k obsluze). 48 SCxxxHE-20-IA-ICZ Návod k instalaci

49 SMA Solar Technology AG 10 Připojení kabelů v připojovací skříni Připojení přístroje Sunny String-Monitor Sunny String-Monitor Další informace naleznete v technickém popisu přístroje Sunny String-Monitor. 1. Zaveďte kabel přístroje Sunny String-Monitor do připojovací skříně (viz kapitola 10.3). 2. Připojte kabel podle schématu zapojení (viz kapitola ). 3. Sejměte z přípojnice třmenovou svorku stínění. 4. Nasaďte třmenovou svorku stínění na kabel tak, aby zaklapla, a silou ruky ji utáhněte Připevněte kabel pomocí stahovacího pásku na kabely ke kabelové záchytné liště. Tím kabel zajistíte proti vytažení Připojení vypínání na dálku Pomocí vypínání na dálku lze střídač vypnout například z řídicího centra. Funkce vypínání na dálku je podobná funkci polohy Stop na klíčovém vypínači. 1. Zaveďte kabel vypínání na dálku do připojovací skříně (viz kapitola 10.3). 2. Připojte kabel podle schématu zapojení (viz kapitola ). 3. Sejměte z přípojnice třmenovou svorku stínění. 4. Nasaďte třmenovou svorku stínění tak, aby zaklapla, a silou ruky ji utáhněte Připevněte kabel pomocí stahovacího pásku na kabely ke kabelové záchytné liště. Tím kabel zajistíte proti vytažení. Návod k instalaci SCxxxHE-20-IA-ICZ
