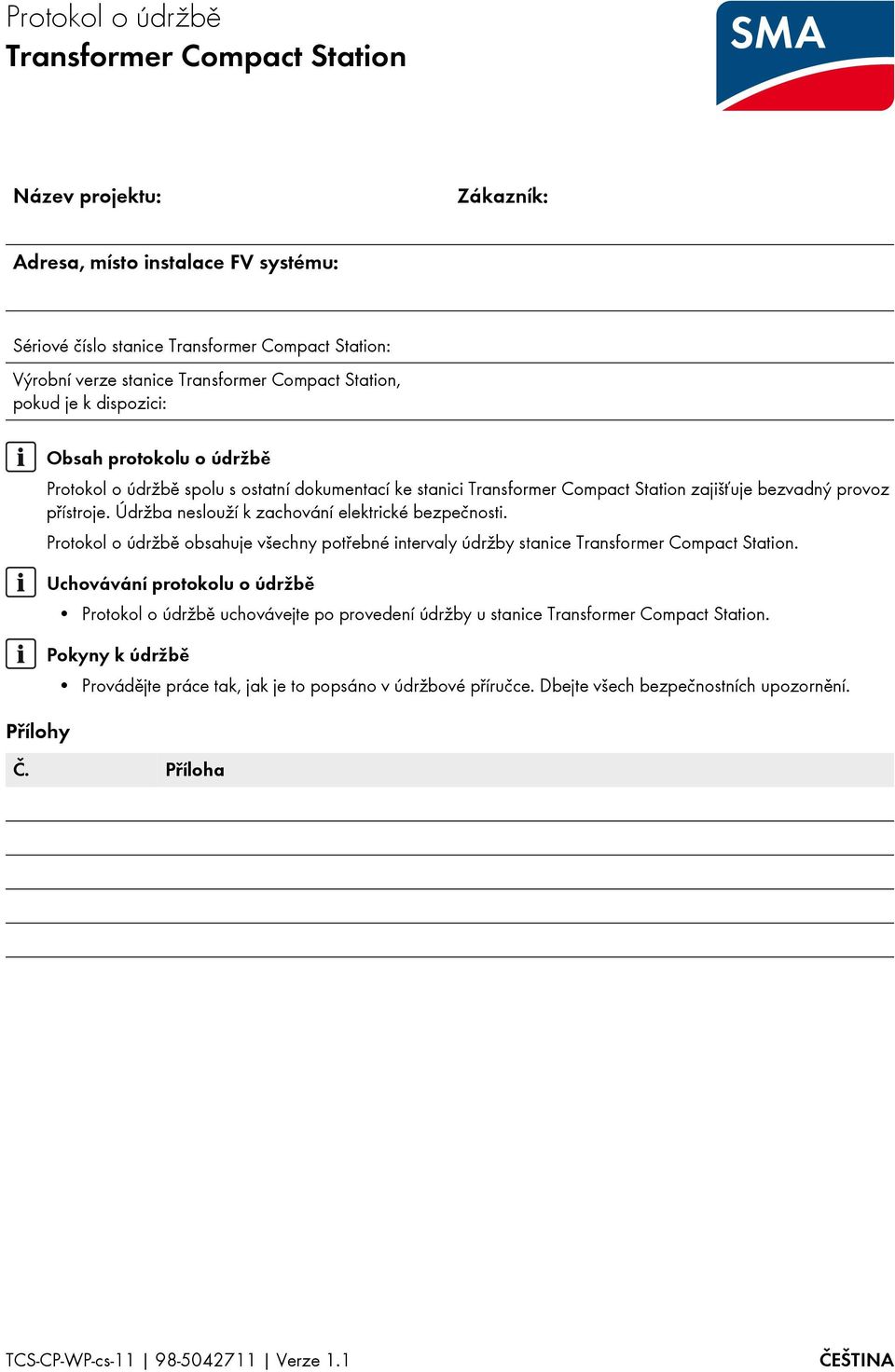

1 Protokol o údržbě Transformer Compact Station Název projektu: Zákazník: Adresa, místo instalace FV systému: Sériové číslo stanice Transformer Compact Station: Výrobní verze stanice Transformer Compact Station, pokud je k dispozici: Přílohy Obsah protokolu o údržbě Protokol o údržbě spolu s ostatní dokumentací ke stanici Transformer Compact Station zajišťuje bezvadný provoz přístroje. Údržba neslouží k zachování elektrické bezpečnosti. Protokol o údržbě obsahuje všechny potřebné intervaly údržby stanice Transformer Compact Station. Uchovávání protokolu o údržbě Protokol o údržbě uchovávejte po provedení údržby u stanice Transformer Compact Station. Pokyny k údržbě Provádějte práce tak, jak je to popsáno v údržbové příručce. Dbejte všech bezpečnostních upozornění. Č. Příloha TCS-CP-WP-cs Verze 1.1 ČEŠTINA

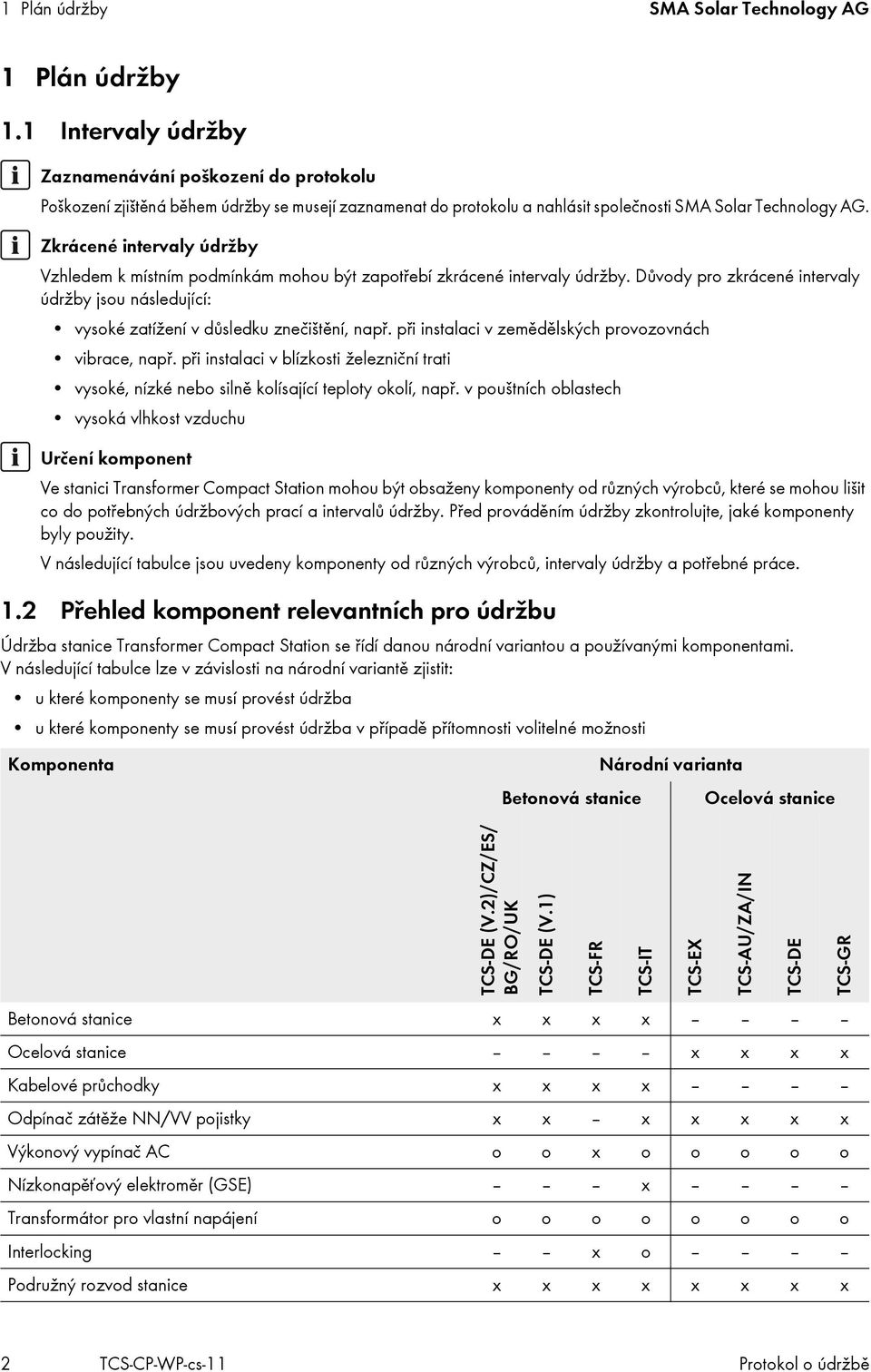

2 1 Plán údržby SMA Solar Technology AG 1 Plán údržby 1.1 Intervaly údržby Zaznamenávání poškození do protokolu Poškození zjištěná během údržby se musejí zaznamenat do protokolu a nahlásit společnosti SMA Solar Technology AG. Zkrácené intervaly údržby Vzhledem k místním podmínkám mohou být zapotřebí zkrácené intervaly údržby. Důvody pro zkrácené intervaly údržby jsou následující: vysoké zatížení v důsledku znečištění, např. při instalaci v zemědělských provozovnách vibrace, např. při instalaci v blízkosti železniční trati vysoké, nízké nebo silně kolísající teploty okolí, např. v pouštních oblastech vysoká vlhkost vzduchu Určení komponent Ve stanici Transformer Compact Station mohou být obsaženy komponenty od různých výrobců, které se mohou lišit co do potřebných údržbových prací a intervalů údržby. Před prováděním údržby zkontrolujte, jaké komponenty byly použity. V následující tabulce jsou uvedeny komponenty od různých výrobců, intervaly údržby a potřebné práce. 1.2 Přehled komponent relevantních pro údržbu Údržba stanice Transformer Compact Station se řídí danou národní variantou a používanými komponentami. V následující tabulce lze v závislosti na národní variantě zjistit: u které komponenty se musí provést údržba u které komponenty se musí provést údržba v případě přítomnosti volitelné možnosti Komponenta Betonová stanice Národní varianta Ocelová stanice TCS-DE (V.2)/CZ/ES/ BG/RO/UK TCS-DE (V.1) TCS-FR TCS-IT TCS-EX TCS-AU/ZA/IN TCS-DE TCS-GR Betonová stanice x x x x Ocelová stanice x x x x Kabelové průchodky x x x x Odpínač zátěže NN/VV pojistky x x x x x x x Výkonový vypínač AC o o x o o o o o Nízkonapěťový elektroměr (GSE) x Transformátor pro vlastní napájení o o o o o o o o Interlocking x o Podružný rozvod stanice x x x x x x x x 2 TCS-CP-WP-cs-11 Protokol o údržbě

3 SMA Solar Technology AG 1 Plán údržby Komponenta Betonová stanice Národní varianta Ocelová stanice TCS-DE (V.2)/CZ/ES/ BG/RO/UK TCS-DE (V.1) TCS-FR TCS-IT TCS-EX TCS-AU/ZA/IN TCS-DE TCS-GR Transformátor x x x x x x x x Kontaktní teploměr transformátoru o o o o o o o o Přístroj na ochranu transformátoru o o o o o o o o Ventilátor prostoru transformátoru o o o o x Rozvodna o o o o o o o o x musí se provést údržba o musí se provést údržba v případě přítomnosti volitelné možnosti nemusí se provádět údržba Protokol o údržbě TCS-CP-WP-cs-11 3

4 2 Kontrolní seznam SMA Solar Technology AG 2 Kontrolní seznam Podle potřeby betonová stanice 1. vyčištění otvorů pro vstup a výstup vzduchu ocelová stanice 2. vyčištění otvorů pro vstup a výstup vzduchu podružný rozvod stanice transformátor rozvodna * přístroj na ochranu transformátoru Automation kontrola proudového chrániče před použitím zásuvky 4. kontrola osvětlení 5. kontrola míst utěsnění transformátoru a případně mírné dotažení šroubů 6. vyčištění izolátorů 7. odstranění rzi a dolakování 8. vypuštění a nalití oleje 9. odběr vzorků oleje 10. vyčištění vnitřního prostoru 11. vyčištění krytu 12. vyčištění povrchů 13. kontrola šroubových spojů 14. kontrola kabelových spojů 15. kontrola pojistek či výkonových vypínačů 16. kontrola měřicích přístrojů 17. odběr vzorků oleje 18. provedení přetlakové zkoušky 19. provedení výboje v plynu 20. kontrola termostatu Interval se řídí národními předpisy a normami nízkonapěťový elektroměr (GSE) Landis+Gyr AG** nízkonapěťový elektroměr (GSE) Landis+Gyr AG 21. výměna baterie 22. kontrola optického indikátoru 23. provedení creep testu 24. kontrola měření činného výkonu 25. kontrola měření jalového výkonu 4 TCS-CP-WP-cs-11 Protokol o údržbě

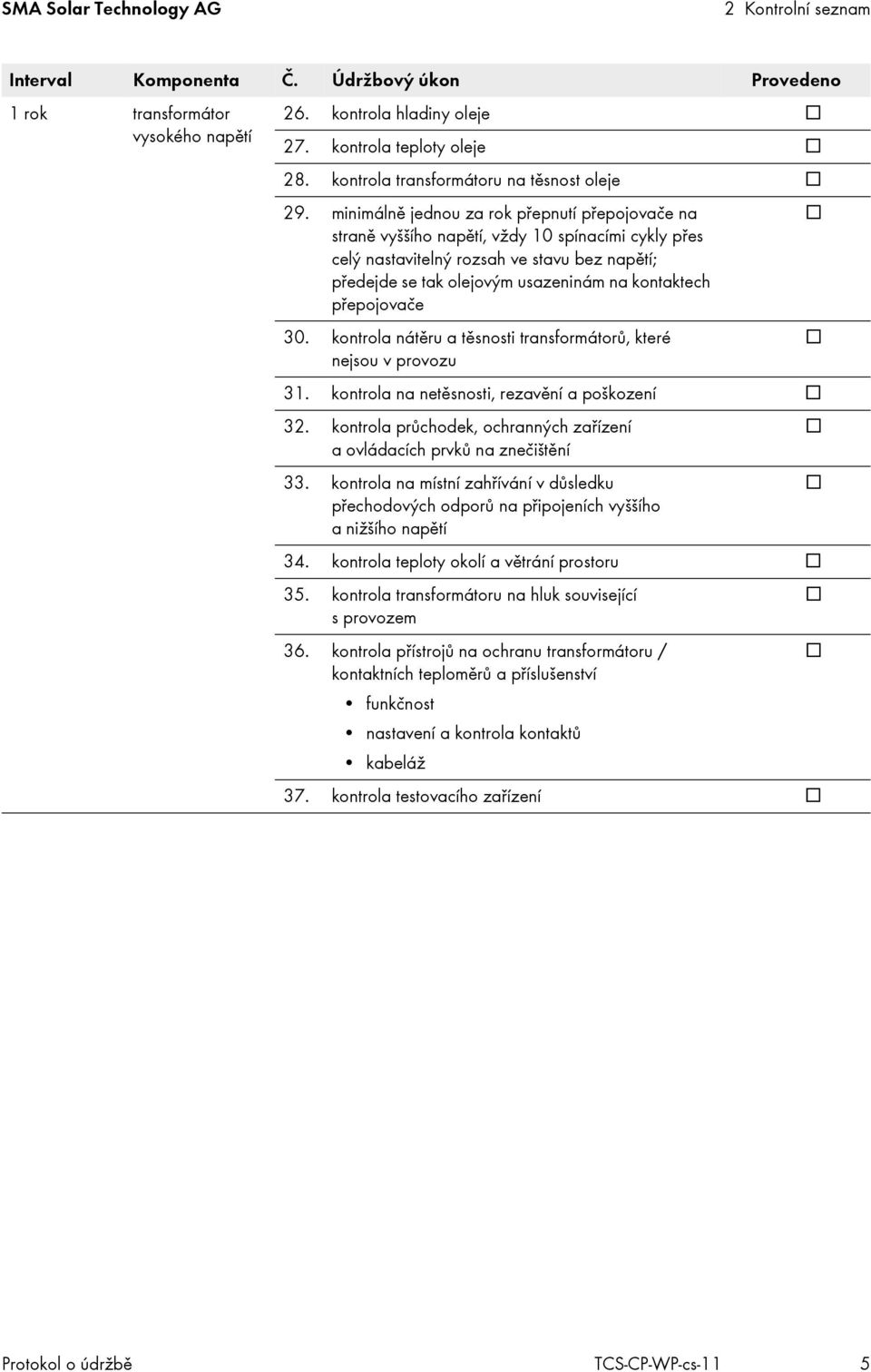

5 SMA Solar Technology AG 2 Kontrolní seznam 1 rok transformátor 26. kontrola hladiny oleje 27. kontrola teploty oleje 28. kontrola transformátoru na těsnost oleje 29. minimálně jednou za rok přepnutí přepojovače na straně vyššího napětí, vždy 10 spínacími cykly přes celý nastavitelný rozsah ve stavu bez napětí; předejde se tak olejovým usazeninám na kontaktech přepojovače 30. kontrola nátěru a těsnosti transformátorů, které nejsou v provozu 31. kontrola na netěsnosti, rezavění a poškození 32. kontrola průchodek, ochranných zařízení a ovládacích prvků na znečištění 33. kontrola na místní zahřívání v důsledku přechodových odporů na připojeních vyššího a nižšího napětí 34. kontrola teploty okolí a větrání prostoru 35. kontrola transformátoru na hluk související s provozem 36. kontrola přístrojů na ochranu transformátoru / kontaktních teploměrů a příslušenství funkčnost nastavení a kontrola kontaktů kabeláž 37. kontrola testovacího zařízení Protokol o údržbě TCS-CP-WP-cs-11 5

6 2 Kontrolní seznam SMA Solar Technology AG 1 rok betonová stanice 38. kontrola těsnosti přívody kabelů kryty barevný nátěr 39. vyčištění otvorů pro vstup a výstup vzduchu 40. kontrola dvířek a zamykacích systémů 41. kontrola ochranné trubky 42. kontrola vnější strany na poškození betonu 43. kontrola krytů 44. kontrola kabelové šachty na vodotěsnost, v případě potřeby utěsnění živicí 45. kontrola nosné struktury na poškození (např. volně ležící železo), v případě potřeby nanesení antikorozního prostředku a zakrytí vrstvou cementu 46. kontrola neporušenosti kabelových průchodek, výměna v případě netěsnosti betonová 47. kontrola dvířek a zámků stanice / ocelová stanice 48. kontrola funkčnosti 49. nanesení maziva 50. oprava silikonového zapečetění 51. nové nastavení kloubových závěsů 52. kontrola barevného nátěru na vnější straně a na střeše 53. kontrola barevného nátěru na vnitřních stěnách a na podlaze stanice 54. odstranění poškození laku 2 roky ocelová stanice 55. kontrola vnější strany ocelové stanice na korozi odpínač zátěže 56. kontrola NN/VV pojistek na změnu barvy NN/VV pojistky výkonový vypínač 57. kontrola funkčnosti výkonového vypínače AC AC transformátor pro 58. kontrola točivých momentů šroubových spojů vlastní napájení Interlocking 59. kontrola funkčnosti systému Interlocking ventilátor prostoru transformátoru 5 let rozvodna Ringmaster 60. kontrola funkčnosti ventilátoru prostoru transformátoru 61. kontrola bezpečnostního systému 6 TCS-CP-WP-cs-11 Protokol o údržbě

7 SMA Solar Technology AG 2 Kontrolní seznam 6 let rozvodna Flusarc nebo FBX 62. kontrola přítomnosti a stavu příslušenství (zástrčná páčka atd.) 6 let / podle potřeby transformátor 10 let nízkonapěťový elektroměr (GSE) Landis+Gyr AG** 63. vizuální kontrola celkového stavu (čistota, žádná koroze atd.) 64. vyčištění externích prvků čistým, suchým hadříkem 65. kontrola shody indikátorů polohy (VYP. a ZAP.) 66. kontrola funkčnosti mechanického pohonu na základě několika spínacích procesů 67. kontrola celkového stavu elektrických připojení 68. odběr vzorku oleje a případně úprava oleje 69. výměna baterie *Intervaly pro čištění rozvodny Ringmaster závisejí na podmínkách prostředí. Definice podmínek prostředí je uvedena v dokumentaci k rozvodně. **Podle potřeby, nejpozději však po 10 letech. Podepsáním se potvrzuje, že byly provedeny výše uvedené práce. Zákazník nebo provádějící firma* Jméno, příjmení* Datum Podpis *hůlkovým písmem Protokol o údržbě TCS-CP-WP-cs-11 7
