Tento nástroj je vybaven rozsáhlou kolekcí zvuků. Můžete je volně volit a hrát jimi. Více o zvucích, viz Seznam zvuků" na konci manuálu.

Transkript

1 Uživatelský manuál Hraní na piano Hraní různými zvuky Tento nástroj je vybaven rozsáhlou kolekcí zvuků. Můžete je volně volit a hrát jimi. Více o zvucích, viz Seznam zvuků" na konci manuálu. Hraní dvěma zvuky ve vrstvách (Dual Play) Na jedné klávese mohou znít dva různé zvuky současně. Můžete hrát různými zvuky v levé a pravé ruce (Split Play) Klaviaturu můžete rozdělit na levou a pravou zónu, a pro každou z nich určit jiný zvuk. Uložení nastavení pro hru (Registration) Můžete uložit své nastavení zvuku a Dual Play nebo Split, a znovu je snadno vyvolat. page 8 page 9 page 9 page 16 Cvičení skladeb Metronom Můžete spustit metronom. Cvičení podle integrovaných skladeb V paměti piana je připravena řada skladeb. Blíže o titulech skladeb, viz Seznam interních skladeb na konci tohoto manuálu. Nahrávání skladby během cvičení Svoji hru můžete i nahrávat. page 10 page 11 page 12 Upravte si své vlastní piano Nastavení citlivosti úhozu Můžete nastavit citlivost klaviatury a přizpůsobit ji svému osobnímu stylu hry. Doladění výšky k jiným nástrojům Pokud hrajete v doprovodu jiných nástrojů, můžete se sladit podle referenční výšky těchto nástrojů (Master Tuning). Vytvoření vlastního piana (Piano Designer) Můžete si vytvořit vlastní zvuk, úpravou zvukových prvků zvuku koncertního křídla. page 8 page 24 page 15 Pouhým otevřením či zavřením víka nástroj zapnete i vypnete 1. Jakmile otevřete víko, nástroj se automaticky zapne. Jakmile zavřete víko, nástroj se automaticky vypne. 2. Stiskem tlačítek [Volume] upravte hlasitost. page 5 Zajištění funkcí Bluetooth Podle země zakoupení piana nemusí být funkce Bluetooth k dispozici. Pokud jsou funkce Bluetooth k dispozici Po zapnutí se objeví logo Bluetooth. Než začnete přístroj používat, věnujte pozornost sekcím BEZPEČNÉ POUŽITÍ PŘÍSTROJE a DŮLEŽITÉ POKYNY (příručka BEZPEČNÉ POUŽITÍ PŘÍSTROJE a Uživatelský manuál (p. 30)). Po přečtení ponechejte tento dokument k dispozici i pro pozdější použití. Copyright 2017 ROLAND CORPORATION

2 Rychlá příručka Výběr zvuku Nástroj umožňuje hrát různými zvuky piana a také dalšími. Výběr a přehrávání skladeb Můžete hrát s doprovodem rytmiky. Výběr skladby Stiskněte jedno z tlačítek zvuku. Výběr skupiny zvuků Tlačítko Vysvětlení Tlačítko [Piano] Zvuky koncertního křídla Tlačítko [E. Piano] Zvuky elektrického piana Tlačítko [Organ] Varhanní zvuky Tlačítko [Strings] Volí zvuky strunných nástrojů, jako jsou housle, ale i jiných, používaných v orchestru. Tlačítko [Other] Volí různé zvuky, jako varhany, basy nebo doprovodné zvuky. 2. Stiskem tlačítka [-] nebo [+] vyberte zvuk. Více o zvucích, viz Výpis zvuků" na konci manuálu. Použití metronomu Můžete hrát podle znějícího metronomu. 1. Stiskněte tlačítko [Metronome]. 2. Stiskněte tlačítka [Slow] [Fast]. Tempo metronomu se změní. 1 2 page 8 page Stiskněte tlačítko [Song]. Kategorie Tempo Rytmus Takt Jméno skladby 2. Stiskem tlačítek [K] [J] vyberte kategorii. Kategorie USB paměť Interní paměť Poslech Mistrovská díla Easy Piano Stupnice Vysvětlení Skladby, uložené na USB Flash disku Skladby, uložené do interní paměti Pianové skladby, doporučené k poslechu Piano Masterpieces Skladby, odpovídající přibalené sadě partitur Roland Classical Piano Masterpieces. Slavné a populární skladby a klasické kompozice Skladby, odpovídající přibalené sadě partitur Let s Enjoy Piano. Interní skladby Hanon Beyer Burgmüller Czerny Tlačítky [-] [+] zvolte skladbu. Stupnice pro celou klaviaturu (durové, mollové) Skladby, odpovídající přibalené sadě partitur Let s Enjoy Piano. The Virtuoso Pianist No.120 Vorschule im Klavierspiel Op.101 No Études faciles et progressives Op Übungsstücke Op.139 Blíže viz Seznam interních skladeb, na konci manuálu. Přehrání skladby Stiskněte tlačítko [s]. Přehrávání skladby se spustí. 2. Stiskněte znovu tlačítko [s]. Prěhrávání skladby se zastaví. Operace se skladbou Návrat na začátek skladby Play/Stop Převíjení vzad Převíjení vpřed Přehrajte všechny skladby ve zvolené kategorii (All Song Play) Změna tempa skladby Stiskněte tlačítko [u]. Stiskněte tlačítko [s]. Stiskněte tlačítko [x]. Stiskněte tlačítko [y]. Podržte tlačítko [Song] a stiskněte tlačítko [s]. Stiskněte tlačítka [Slow] [Fast]. 2 page 11

3 Obsah Rychlá příručka Výběr zvuku Použití metronomu Výběr a přehrávání skladeb Než začnete hrát Použití stojanu na noty Otevření/ zavření horní desky Zapínání/ vypínání nástroje (Otevřením/Zavřením víka) Popis panelu Zapojení externího vybavení Návod k použití Výběr zvuku Nastavení celkové hlasitosti Přidání ozvěny zvuku (Ambience) Nastavení jasu zvuku (Brilliance) Různá nastavení (Function Mode) Změna odezvy klaviatury (Key Touch) Transpozice výšky (Transpose) Rozdělení klaviatury pro dva hráče (Twin Piano) Uložení nastavení pro hru (Registration) Hraní různými zvuky pravou a levou rukou Vytvoření vlastního zvuku Piano (Piano Designer) Vrstvení dvou zvuků (Dual Play) Displej Použití funkce Bluetooth Výběr položky/editace hodnoty Zvuk metronomu Výběr skladby Přehrávání a nahrávání Uzamčení tlačítek na panelu (Panel Lock) Výběr partů pro přehrání (Part Mute) Pokročilé operace Nahrávání vaší hry Nahrávání Nahrávání nové skladby Overdubbing nahraného záznamu Nahrávání audio signálu do USB paměti Vymazání uložené skladby (Delete Song) Kopírování uložené skladby (Copy Song) Přejmenování skladby (Rename Song) Přizpůsobení zvuku piana (Piano Designer)(Piano Designer) Uložení nastavení pro hru (Registration) Vyvolání nastavení Uložení aktuálního nastavení do Registrace Uložení sady nastavení (Registration Export) Načtení uložené sady nastavení (Registration Import) Načtení/ uložení nastavení piana Uložení nastavení piana (Piano Setup Export) Načtení nastavení piana (Piano Setup Import) Užitečné funkce Inicializace paměti (Format Media) Obnovení nastavení z výroby (Factory Reset) Použití funkcionality Bluetooth Podívejte se, co můžete dělat Poslech hudby přes ozvučení piana Počáteční nastavení (párování) Zapojení předem spárovaného mobilního zařízení Přehrávání zvuku Použití piana s aplikací Příklady aplikací, které s pianem můžete použít Provedení nastavení (párování) Použití pedálu k obracení stránek v aplikaci Music Score. 23 Provedení počátečního nastavení (párování) Zapojení předem spárovaného mobilního zařízení Obracení stránek Různá nastavení Různá nastavení (Function Mode) Základní operace v režimu Function Doladění výšky k jiným nástrojům (Master Tuning) Nastavení metody ladění (Temperament) Výběr tóniky (Temperament Key) Nastavení hlasitosti SMF skladby (Song Volume SMF) Nastavení hlasitosti zvukové nahrávky (Volume Audio).. 24 Nastavení hlasitosti přehrávání audio zařízení (Input Volume) Zadání zvuku klaviatury při přehrávání skladby (SMF Play Mode) Výběr formátu pro nahrávání (Recording Mode) Změna způsobu aplikace efektů pedálu (Damper Pedal Part) Změna způsobu práce pedálů (Center Pedal) Změna funkce levého pedálu (Left Pedal) Použití pedálu k přepínání Registrací (Reg. Pedal Shift) Nastavení jasu displeje (Display Contrast) Zadání maximální hlasitosti (Volume Limit) Prevence zdvojení tónů při zapojení do sekvenceru (Local Control) Nastavení MIDI vysílacího kanálu (MIDI Transmit Ch) Změna jazyka zobrazení na displeji (Language) Vypnutí napájení zavřením víka (Power Off by the Lid) Automatické vypínání nástroje po zadané době (Auto Off) Nastavení, ukládaná funkcí Auto Memory Backup Problémy a potíže Chybové zprávy BEZPEČNÉ POUŽITÍ PŘÍSTROJE DŮLEŽITÉ POKYNY Hlavní specifikaceroland GP609: Digitální piano Zvukový generátor Zvuk piana: SuperNATURAL Piano Modeling Klaviatura Klaviatura PHA-50: Hybridní dřevěná a plastová struktura s technologií Escapement a simulací ebenu/ slonoviny u klaviatury (88 kláves) Bluetooth Audio: Bluetooth Ver 3.0 (podporuje ochranu obsahu SCMS-T) MIDI, Otáčení stránek partitury: Bluetooth Ver 4.0 Zdroj napájení AC adaptér Spotřeba 18W (13W-44W) S otevřenou horní deskou: (Š) x (H) x (V) mm Rozměry 56-15/16 (W) x 59-1/8 (D) x 61-13/16 (H) inches Se zavřenou horní deskou: (Š) x (H) x 996 (V) mm 56-15/16 (W) x 59-1/8 (D) x 39-1/4 (H) inches Hmotnost 148 kg/326 lbs 5 oz Příslušenství Volitelné (nutno dokoupit) Uživatelský manuál, leták Informace pro Dealera nebo profesionálního kvalifikovaného technika, leták BEZPEČNÉ POUŽITÍ PŘÍSTROJE, Roland Classical Piano Masterpieces, Roland Piano Arrange Collections Let s Enjoy Piano, sada pro údržbu, pokrývka klaviatury, zajištění koleček, napájecí kabel, zavěšení sluchátek, upínky kabelu Sluchátka, USB Flash disk (*1) *1: Použijte běžně dostupný USB Flash disk nebo USB Flash disk od Rolandu. Nemůžeme zaručit, že všechny běžně dostupné USB Flash disky budou s touto jednotkou pracovat správně. * Tento dokument objasňuje specifikace produktu v době, kdy byl vydán. Nejnovější informace najdete na webové stránce Roland. 3

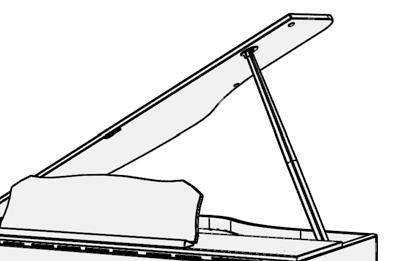

4 Než začnete hrát Použití stojanu na noty Postavení stojanu na noty 1. Zvedněte opatrně stojan na noty. * Pokud zvedáte či pokládáte stojan na noty, dbejte, abyste si neskřípli prsty mezi piano a stojan. V místech, kde si hrají malé děti, je nezbytný dozor dospělého. 2. Zasuňte podpěry do podložky, takže je stojan pod správným úhlem. Otevření/ zavření horní desky Otevření desky * Horní desku musí otevírat i zavírat dospělá osoba. * Při otevírání horní desky dbejte, abyste si neskřípli prsty mezi tělo a víko nástroje. V místech, kde si hrají malé děti, je nezbytný dozor dospělého. 1. Oběma rukama pevně uchopte horní desku za pravou stranu (ve směru k vyšším tónům: v poloze A na obrázku), a pomalu ji zvedněte. 2 1 A Použití fixačních držáků Aby se vám neobracely stránky, použijte držáků. Jestliže je nepotřebujete, ponechte je spuštěné. Stisk * Při otevírání desky dejte pozor, abyste ji neotevřeli příliš. Dostatečný úhel je 30 stupňů. Otevřením desky výrazně přes tento úhel může poškodit piano, nebo způsobit vypadnutí horní desky. Rovněž před otevřením desky zjistěte, zda v dráze nic nestojí. * Nepřesouvejte piano s otevřenou horní deskou. Mohlo by se stát, že podpěra vypadne z podložky, a způsobí pád horní desky. 2. Jednou rukou neustále držte desku, zvedněte podpěru a usaďte ji do podložky. * Při práci s podpěrou si dejte pozor, abyste nezasunuli prsty mezi pohyblivé části a panel. V místech, kde si hrají malé děti, je nezbytný dozor dospělého. Pár slov o podpěrách a podložce Piano má dvě podpěry desky o různých délkách. Tyto podpěry umožňují měnit stav otevření desky. Dlouhá podpěra Krátká podpěra Podpěry desky se opírají do podložky takto. Dlouhá podpěra: vnitřní podložka (v místě B) Krátká podpěra: vnější podložka (v místě C). B C 4

5 Než začnete hrát 3. Zasuňte hrot podpěry víka a zajistěte ji. Zapínání/ vypínání nástroje (Otevřením/Zavřením víka) * Než zapnete či vypnete přístroj, ověřte, že máte staženou hlasitost. I když hlasitost ztlumíte, je možné, že uslyšíte při zapínání a vypínání nástroje zvuk. Je to běžné, nejde o závadu. Nástroj můžete jednoduše zapnout/ vypnout tím, že otevřete/ zavřete víko. Podpěra musí být v zajištěném stavu v podložce, aby nedošlo k pádu desky. Nepouštějte desku z rukou, dokud není podpěra bezpečně zasunutá do podložky. Uzavřete víko, pokud nástroj nebudete používat. Zapnutí přístroje 1. Minimalizujte hlasitost u připojeného zařízení. 2. Otevřete desku nástroje. Chcete-li otevřít víko, použijte obě ruce. * Chcete-li zavřít horní desku, opakujte postup v opačném pořadí. 3. Stiskem tlačítek [Volume] upravte hlasitost. Vypnutí přístroje 1. Uzavřete desku nástroje. Chcete-li víko zavřít, oběma rukama je opatrně položte. Stiskem tlačítka [L] můžete nástroj zapnout/ vypnout, i když je víko otevřené (p. 6). Můžete si vybrat, zda se bude napájení vypínat, když zavřete víko (p. 26). * Pokud zavíráte/ otevíráte víko, dbejte, abyste si neskřípli prsty mezi tělo a víko nástroje. V místech, kde si hrají malé děti, je nezbytný dozor dospělého. * Chcete-li nástroj vypnout, nevytahujte napájecí kabel, dokud svítí LEDka Phones u konektoru Phones. Ohledně funkce Auto Off Nástroj se automaticky vypne po předem zadané době od poslední akce při hraní, nebo pomocí tlačítek a kontrolerů na panelu (funkce Auto Off). Pokud nechcete, aby se nástroj vypínal automaticky, vypněte funkci Auto Off (p. 26). Nastavení, které jste neuložili, bude po vypnutí ztraceno. Jestliže potřebujete uchovat aktuální nastavení, musíte je nejprve uložit. Normální chod obnovíte zapnutím/ vypnutím přístroje. 5

6 Popis panelu Tlačítko [L] Zapne/ vypne nástroj, jakmile otevřete/ zavřete víko. Jestliže chcete za/vypnout nástroj i při otevřeném víku, stiskněte tlačítko [L]. Chcete-li nástroj vypnout, podržte déle tlačítko [L]. * Nikdy neodpojujte napájecí kabel, dokud je na obrazovce Don t disconnect the power. Spodní panel Zapojte sluchátka a USB Flash disk. page 7 Zavěšení sluchátek Kdykoliv nepoužíváte sluchátka, můžete je pověsit na speciální háček. Čelní panel Chcete-li pracovat s pianem, pomocí tlačítek volíte položky, uvedené na obrazovce. page 8 * Nezavěšujte na háček nic jiného než sluchátka a nezatěžujte jej příliš. Můžete jej tak zcela zničit. Pedál Damper pedál Tímto pedálem prodloužíte zvuk. Držíte-li pedál, tóny budou prodlouženy na určitou dobu, i když zvednete ruce z klaviatury. Věrně jsou reprodukovány následující vlastnosti damper pedálu akustického piana. Změna pocitu při stisku pedálu, který je zpočátku lehký, ale postupně je těžší, při hlubším stisku Potom byste měli slyšet zvuk strun, sousedících s těmi, na které uhodilo kladívko a měla by zaznít sympatetická rezonance, což výrazně obohatí celkový zvuk. Specifický dozvuk, přidaný funkcí half-pedálu, kdy jádro zvuku skončí rychle, ale pomaleji mizí prostorovost a rezonance Sostenuto Pedál Prodlužuje tóny kláves, které byly stisknuty ve chvíli, kdy byl stisknutý i pedál. Soft Pedál Tento pedál využijete ke změkčení zvuku. Budete-li hrát se stisknutým soft pedálem, získáte zvuk, který není tak silný, jako když hrajete stejně, leč bez pedálu. Jde o stejné chování, jako má levý pedál u akustického piana. Změkčení zvuku můžete jemně měnit hloubkou stisku pedálu. * Pokud pracujete s pedálem, dbejte, abyste si neskřípli prsty mezi základnu a pohyblivou část pedálu. Zvláště dejte pozor, jestliže nástroj používají děti. 6

7 Zapojení externího vybavení Konektor INPUT Pokud zde zapojíte audio přehrávač či jiné audio zařízení, můžete jeho zvuk přehrávat přes ozvučení piana. Pomocí Input Volume (p. 24) nastavte hlasitost zařízení, zapojeného do konektoru Input. Výstupní konektory Jestliže zapojíte tyto konektory do aktivních monitorů, bude znít zvuk nástroje přes tyto monitory. * Dříve než vypnete nástroj, musíte nejprve vypnout všechna zařízení, připojená do konektorů Output. USB Memory Port S USB Flash diskem můžete provádět následující věci. Data WAVE nebo MIDI souborů (SMF), zkopírovaná z počítače lze přehrávat v pianu. Můžete vytvářet audio nahrávky své vlastní hry na klaviaturu piano. Audio nahrávky skladeb, které jste uložili, lze přehrávat v počítači. * Nikdy nevypínejte přístroj, ani neodpojujte USB Flash disky, dokud svítí nebo bliká LEDka přístupu na USB Flash disk * Použijte běžně dostupný USB Flash disk nebo USB Flash disk od Rolandu. Nemůžeme zaručit, že všechny běžně dostupné USB Flash disky budou s touto jednotkou pracovat správně. Konektory Phones Sem můžete připojit stereo sluchátka. Jelikož má piano dva sluchátkové konektory, mohou je využít dva lidé současně. Aplikuje se efekt Headphones 3D Ambience, který působí dojmem, že je zvuk vyzařován z piana samotného, a to i v případě použití sluchátek. * Efekt Headphones 3D Ambience se aplikuje pouze na zvuk piana, nikoliv na jiné zvuky. * Efekt Headphones 3D Ambience však můžete také vypnout (p. 8). * Tlačítkem [Ambience] pak upravíte efekt Headphones 3D Ambience. USB Computer Port Propojíte-li piano s počítačem běžně dostupným USB kabelem, můžete provádět následující operace. SMF data, přehrávaná v MIDI kompatibilním software mohou znít z piana. MIDI data lze přenášet mezi piano a SW sekvencerem v počítači, což nabízí širokou škálu možností využití pro hudební produkci a editaci. * Abyste předešli poškození nebo selhání zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. 7

8 Návod k použití Základní operace Výběr položek nabídky Použijte tlačítka [K] [J]. Editace hodnoty položky Použijte tlačítka [] [+]. Obnovení standardního nastavení Stiskněte tlačítka [] [+] současně. Výběr zvuku Kromě zvuků piana, umožňuje nástroj hrát i mnoha dalšími zvuky. Tyto zvuky nazýváme jednoduše Zvuky. Jsou zde dvě skupiny zvuků, každé zvukové tlačítko volí svou skupinu. Více o zvucích, viz Výpis zvuků" na konci manuálu. Stiskněte tlačítko zvuku (např. [Piano]) a pak použijte Chcete-li zvolit zvuk tlačítka [] [+]. Zobrazení displeje Tempo Rytmus Takt Jméno zvuku Transpozice skladby Transpozice klaviatury Poslech zvuků (Tone Demo) 1. Podržte tlačítko [Key Touch] a stiskněte tlačítko [Transpose]. 2. Zvolte zvuk. Slyšíte zvukové demo každé skupiny zvuků. 3. Chcete-li ukončit zvukové demo, stiskněte tlačítko [u] (Exit). Skupiny zvuků Tlačítko Vysvětlení Tlačítko [Piano] Zvuky koncertního křídla Tlačítko [E. Piano] Zvuky elektrického piana Varhanní zvuky * Pokud jste zvolili varhanní zvuk, pro který je k Tlačítko [Organ] dispozici efekt Rotary (*1), jako je Combo Jz. U zvuku Org nebo Ballad Organ, můžete stiskem tlačítka [Organ] přepínat rychlost modulace Rotary efektu. Volí zvuky strunných nástrojů, jako jsou housle, ale i Tlačítko [Strings] jiných, používaných v orchestru. Volí různé zvuky, jako varhany, basy nebo doprovodné zvuky. Tlačítko [Other] Tlačítky [K] [J] zvolte zvuky následující kategorie. *1 Rotary je efekt, který simuluje zvuk rotujících reproduktorů. K dispozici máte dvě možnosti: Fast a Slow. Nastavení celkové hlasitosti Můžete nastavit hlasitost interních reproduktorů, nebo ve sluchátkách, pokud jste je zapojili. Nastavení hlasitosti (standardní hodnota: 50) Přidání ozvěny zvuku (Ambience) Ozvěna (reverberation) je charakteristická pro zvuk koncertní síně, a můžete ji ke zvuku přidat. Vyšší hodnoty vyrobí hlubší prostor, nižší pak mělčí. Nastavení prostorovosti zvuku (Ambience) Headphones 3D Ambience (používáte-li sluchátka) * Pokud je efekt Headphones 3D Ambience na on můžete nastavit intenzitu efektu Headphones 3D Ambience. 010 (standardní hodnota: 2) Používáte-li sluchátka, můžete aplikovat efekt Headphones 3D Ambience, který působí dojmem, že zvuk plyne z piana samotného. Off, On (standardně: On) * Efekt ozvěny (Reverberation) se neaplikuje na audio soubory. Nastavení jasu zvuku (Brilliance) Můžete nastavit jas zvuku, hraného na klávesy nebo přehrávané skladby. Nastavení jasu zvuku (standardní hodnota: 0) Různá nastavení (Function Mode) Zde můžete provádět podrobné nastavení piana. 1. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 2. Tlačítky [K] [J] vyberte položku, kterou chcete nastavit. 3. Tlačítky [] [+] změníte hodnotu. Transpozice výšky (Transpose) Klaviaturu i skladbu můžete transponovat v půltónových krocích. Např. je-li skladba v tónině E dur a chcete hrát v C dur, nastavte Transpose na 4. Hrajete-li C E G0 Bude znít E G H (standardní hodnota: 0) Kbd Transpose Můžete také změnit nastavení transpozice klaviatury, když podržíte tlačítko [Transpose] a stisknete notu, která bude tónikou (root note) transponované tóniny. Song Transpose (standardní hodnota: 0) Změna odezvy klaviatury (Key Touch) Můžete také měnit odezvu kláves (touch), na které hrajete. Nastavení odezvy kláves Odezva kladívek Standardní Toto nastavení je nejbližší reakci hodnota (50) akustického klavíru Vyšší hodnota zesílí odpor kláves. Noty budou znít vždy na stejné hlasitosti, Fixed (Fix) i když se dynamika hry mění. Fix, 1100 standardní hodnota: 50) Nastaví dobu, od stisku klávesy, než zazní zvuk. Vyšší hodnota značí větší efekt Delay. Off, 1-10 (standardně: 1) 8 page 24

9 Návod k použití Rozdělení klaviatury pro dva hráče (Twin Piano) Klaviaturu můžete rozdělit na levou a pravou oblast, takže mohou hrát dva lidé ve stejném rozsahu výšek. Jak aktivovat funkci Zapněte tlačítko [Twin Piano]. Twin Piano Změna zvuku Twin 1. Stiskněte tlačítko zvuku. Piano 2. Použijte tlačítka [] [+]. Změna způsobu, jak bude zvuk slyšet (Mode) Pár Individual Noty v pravé sekci jsou hlasitější v pravém reproduktoru, noty v levé sekci naopak v levém. Používáte-li sluchátka, slyšíte také hru partnera. Noty v pravé sekci jsou slyšet pouze v pravém reproduktoru, noty v levé sekci naopak v levém. Používáte-li sluchátka, neslyšíte hru partnera. Vytvoření vlastního zvuku Piano (Piano Designer) Můžete si vytvořit vlastní zvuk piana, úpravou prvků zvuku koncertního křídla podle potřeby. 1. Stiskněte tlačítko [Piano Designer]. 2. Tlačítky [K] [J] vyberte položku, kterou chcete nastavit. 3. Tlačítky [][+] upravte hodnotu. Piano Designer využijete pouze pro úpravu zvuků tlačítka [Piano]. page 15 Běžná klaviatura C1 C2 C3 C4 C5 C6 C7 C8 Twin Piano C3 C4 Damper pedál pro levou oblast C5 C6 C3 Dělící bod C4 C5 C6 Damper pedál pro pravou oblast Uložení nastavení pro hru (Registration) Můžete uložit své nastavení zvuku a Dual Play nebo Split, a znovu je snadno vyvolat. page 16 Hraní různými zvuky pravou a levou rukou (Split Play) Můžete hrát různými zvuky v oblastech nalevo a napravo od zadané klávesy. Např. v levé ruce hrajete basovým zvukem a v pravé zvukem piana. To se nazývá Split Play a klávesa, na které je klaviatura rozdělena, se nazývá Split Point. Zapnutí rozdělení klaviatury Změna zvuku pro pravou a levou ruku Split Point (dělící bod) Balance Levý Shift Zapněte tlačítko [Split]. 1. Pomocí tlačítek [K] [J] zvolte zvuk pravé ruky nebo zvuk levé ruky. 2. Stiskněte tlačítko zvuku. 3. Použijte tlačítka [] [+]. Změna dělícího bodu. Dělící bod můžete určit, když podržíte tlačítko [SPLIT] a stisknete požadovaný tón na klaviatuře. H1H6 (standardně: F#3) Změna vyvážení hlasitostí v režimu Split Play. 9:19:91:9 (standardně: 9:9) Změní výšku zvuku v levé ruce v jednotkách oktáv (standardní hodnota: 0) F#3 Zvuk levé ruky Zvuk pravé ruky Dělící bod (Při zapnutí standardně): F#3 Vrstvení dvou zvuků (Dual Play) Na jedné klávese mohou znít dva různé zvuky současně. Tato funkce se nazývá Dual Play. Zapněte tlačítko [Dual]. Zapnutí funkce Dual Dual Play můžete použít také stiskem obou tlačítek zvuku současně. 1. Pomocí tlačítek [K] [J] zvolte zvuk 1 nebo zvuk 2. Změna zvuku 1 a 2 2. Stiskněte tlačítko zvuku. 3. Použijte tlačítka [] [+]. Určuje vyvážení hlasitostí (zvuk 1: zvuk 2) v Balance režimu Dual Play. 9:19:91:9 (standardně: 9:4) Můžete změnit výšku zvuku 2 po oktávách. Tone 2 Shift (standardní hodnota: 0) * Podle kombinace zvuků se nemusí efekt aplikovat na zvuk 2, takže se zvuk jeví jinak, než obvykle. * Jestliže zvolíte zvuk tlačítka [Piano] jako zvuk 2, může znít jinak, než obvykle. Čtení jména noty (např. C4) Abecední indikace pro nastavení, např. Split Point, udává jméno noty. Např. C4 značí čtvrté C z levé strany klaviatury. * Jestliže zvolíte zvuk tlačítka [Piano] pro levou ruku, může znít jinak, než obvykle. C1 C2 C3 C4 C5 C6 C7 C8 9

10 Návod k použití Displej Na displeji vidíte informace, jako je jméno zvuku, jméno stylu, jméno skladby, tempo a rytmus. Indikace K J, a -, +, uvedené na obrazovce, vyznačují tlačítka, použitá k ovládání různých funkcí. Výběr položky/editace hodnoty Výběr položek nabídky Použijte tlačítka [K] [J]. Editace hodnoty položky Použijte tlačítka [] [+]. Postupná změna hodnoty Podržte tlačítko [+] nebo []. Chcete-li se vrátit ke standardnímu rozložení Podržte tlačítko [+] a [] současně. Stav zapojení Rytmus Bluetooth Tempo Takt Jméno zvuku Transpozice nebo jméno klaviatury skladby Transpozice skladby Použití funkce Bluetooth Zvuk audio přehrávače, připojeného přes Bluetooth, může znít přes ozvučení piana, nebo využijete piano v souvislosti s aplikací, již nainstalovanou do mobilního zařízení. Po zapnutí nástroje se indikátor Bluetooth rozsvítí. Během párování, nebo při zapojení či odpojení, indikátor bliká. page 20 Zvuk metronomu Při hraní můžete použít metronom. Můžete měnit i tempo a rytmus metronomu. Během přehrávání skladby zní metronom v tempu podle zadaného rytmu skladby. Tlačítky [K] [J] vyberte položku, kterou chcete nastavit. Tlačítky [-] [+] změníte hodnotu položky. Zvuk metronomu Změna tempa Beat (doba) Zapněte tlačítko [Metronome]. Stiskněte tlačítka [Slow] [Fast] Nastavte rytmus metronomu. Můžete měnit nastavení podržením tlačítka [Metronome] a stiskem tlačítek [Slow] a [Fast]. Down beat Pattern Hlasitost Tone 2/2, 3/2, 2/4, 3/4, 4/4, 5/4, 6/4, 7/4, 3/8, 6/8, 8/8, 9/8, 12/8 (standardní hodnota:: 4/4) Zazní těžká doba. Off, On (standardně: On) Mění pattern metronomu. Off, Osminová nota, Osminová triola, Shuffle, 16tinová nota, čtvrťová triola, čtvrťová nota, osmina s tečkou (standardně: Off) Změna hlasitosti metronomu Off, 1-10 (standardně: 5) Mění zvuk metronomu. Click, Electronic, Voice (Japanese), Voice (English) (standardní hodnota: Click) 10

11 Návod k použití Výběr skladby Skladby volíte na obrazovce Song. 1. Stiskem [Song] vstoupíte na obrazovku Song. Tempo Kategorie Rytmus Takt 2. Stiskem tlačítek [K] [J] vyberte kategorii. 3. Tlačítky [-] [+] zvolte skladbu. 4. Stiskem tlačítka [s] přehrajete skladbu. Jméno skladby Chcete-li zvolit skladbu ze složky na USB Flash disku, následujícím způsobem. Vstupte do složky Vystupte ze složky Tlačítky [] [+] zvolte složku a stiskněte tlačítko [s] (Enter). Tlačítkem [] zvolte (up)" a stiskněte tlačítko [s] (Enter). Výpis kategorií Kategorie USB paměť Interní paměť Poslech Mistrovská díla Easy Piano Stupnice Hanon Beyer Burgmüller Czerny100 Vysvětlení Skladby, uložené na USB Flash disku Skladby, uložené do interní paměti Pianové Skladby, doporučené k poslechu Piano Masterpieces Skladby, odpovídající přibalené sadě partitur Roland Classical Piano Masterpieces. Slavné a populární Skladby a klasické kompozice Skladby, odpovídající přibalené sadě partitur Let s Enjoy Piano. Interní Skladby Blíže viz Výpis interních skladeb, na konci manuálu. Stupnice pro celou klaviaturu (durové, mollové) Skladby, odpovídající přibalené sadě partitur Let s Enjoy Piano. The Virtuoso Pianist No.120 Vorschule im Klavierspiel Op.101 No Études faciles et progressives Op Übungsstücke Op.139 Přehrávání a nahrávání Jak přehrávat a nahrávat skladbu. Návrat na začátek skladby Stiskněte tlačítko [u]. Play/Stop Stiskněte tlačítko [s]. Vstup do režimu standby nahrávání. V zastaveném stavu stiskněte tlačítko [t]. Nahrávání Ve stavu standby pro nahrávání, stiskněte tlačítko [s]. Převíjení vzad Stiskněte tlačítko [x]. Převíjení vpřed Stiskněte tlačítko [y]. Přehrajte všechny skladby ve zvolené kategorii Podržte tlačítko [Song] a stiskněte tlačítko [s]. (All Song Play) Změna tempa skladby Stiskněte tlačítka [Slow] [Fast]. Přehrávání v pevném tempu (Tempo Mute) Zvuk odpočítání (*1) Podržte tlačítko [s] a stiskněte tlačítko [Slow] nebo [Fast]. Chcete-li vypnout funkci Tempo Mute, podržte znovu tlačítko [s], a stiskněte tlačítka [Slow] nebo [Fast]. Podržte tlačítko [Metronome] a stiskněte tlačítko [s]. *1 Sérii rytmicky zahraných zvuků, indikujících tempo před spuštěním skladby, nazýváme odpočítání count-in. Jestliže zazní odpočítání, je pro vás jednodušší synchronizovat svou hru k tempu přehrávání. Proveďte novou nahrávku 1. Vyberte zvuk, kterým chcete hrát. 2. Stiskněte tlačítko [t]. 3. Stiskem tlačítka [s] (Play/Stop) spustíte nahrávání. 4. Stiskem tlačítka [s] (Play/Stop) zastavíte nahrávání. Použití overdubbingu 1. Zvolte skladbu, do které chcete nahrát další vrstvy. 2. Stiskněte tlačítko [t]. 3. Stiskněte kurzorové tlačítko [J] (pravé). 4. Stiskněte tlačítko partu, který chcete nahrát; začne blikat. 5. Stiskem tlačítka [s] (Play/Stop) spustíte nahrávání. 6. Stiskem tlačítka [s] (Play/Stop) zastavíte nahrávání. page 12 Uzamčení tlačítek na panelu (Panel Lock) Deaktivací tlačítek, jiných než tlačítko [L] a tlačítek [Volume], můžete předejít nežádoucím operacím. Uzamčení panelu Odemčení panelu Podržte tlačítko [pravé], až se na obrazovce objeví symbol. Podržte tlačítko [Right], dokud ikona nezmizí, nebo se nevypne nástroj. Výběr partů pro přehrání (Part Mute) Skladby v paměti piana sestávají ze tří partů: doprovod, levá ruka a pravá ruka. Konkrétní part můžete umlčet, takže nebude znít; a uslyšíte pouze ty party, které slyšet potřebujete. Nechejte part hrát Umlčení partu Doprovodný part Nechejte svítit tlačítka těch partů, které chcete přehrát. Zhasněte tlačítka těch partů, které chcete umlčet. Part levé ruky Part pravé ruky * Některé Skladby neobsahují part levé ruky ani doprovodný part. V tom případě se LEDka odpovídajícího partu stiskem nerozsvítí. * Funkce Part Mute není během přehrávání audio souboru dostupná. Formáty skladeb, které lze přehrát v pianu Piano může přehrávat data v následujících formátech. SMF formáty 0/1 Audio soubory: WAV formát, 44.1 khz, 16-bit lineárně 11

12 Pokročilé operace Nahrávání vaší hry Můžete přehrávat nahraný záznam a zkontrolovat jej, nebo hrát s doprovodem ze záznamu. Nahrávání Nahrávání nové skladby Nahrávání SMF * Chcete-li nahrávat se zapnutou funkcí Twin Piano, nastavte režim SMF Play Mode (p. 25) na External. Příprava k nahrávání Nahranou skladbu můžete vymazat (p. 13). Nahranou skladbu můžete přejmenovat (p. 14). Nikdy nevypínejte nástroj, dokud je na displeji Saving.... Poslech nahraného záznamu hry Po dokončení nahrávky, je zvolen nově nahraná skladba. 1. Stiskněte tlačítko [s]. Přehrávání nahraného záznamu se vždy spustí od začátku Vyberte zvuk, kterým chcete hrát (p. 8). 2. Zvuk metronomu lze nastavit (p. 10). Můžete nastavit tempo i rytmus metronomu. Tempo metronomu a rytmus jsou uložen ve skladbě, takže můžete přehrávat skladbu vždy ve stejném tempu a rytmu. 3. Stiskněte tlačítko [t]. Tlačítko [t] svítí, tlačítko [s] bliká, a piano je v režimu standby pro nahrávání. Nechcete-li nahrávat, stiskněte tlačítko [t] znovu. Chcete-li nahrát levou a pravou ruku zvlášť, stiskněte tlačítko partu, který chcete nahrát (levé či pravé ruky), začne blikat. * Pokud jste nyní nezvolili part, vaše hra se nahrává pod následující tlačítka. Hrajete-li jeden tón Můžete hrát různými zvuky v levé a pravé ruce (Split Play) Využijete k rozdělení klaviatury na levou a pravou oblast, jež budou poté hrát na stejné výšce (Twin Piano) Využijete pro hraní vrstvenými zvuky (Dual Play) Spuštění nahrávání a uložení Tlačítko [Right] Tlačítka [Right] a [Left] Tlačítka [Right] a [Accomp] Overdubbing nahraného záznamu Záznam hry pravé (či levé ruky) formou overdubbingu značí nahrávání přes dříve nahranou levou ruku (nebo pravou). Part levé ruky Part pravé ruky Nahrávání SMF * Pokud nahráváte metodou overdubbing jinými zvuky, nastavte režim SMF Play Mode (p. 25) na External. 1. Vyberte nahraná data záznamu, přes která se bude nahrávat overdubbing (p. 11). Pokud chcete spustit nahrávání jen části skladby, stiskněte tlačítko [x] [y] a posuňte se na takt, kde chcete nahrávání spustit. 2. Stiskněte tlačítko [t]. Tlačítko [t] svítí, tlačítko [s] bliká, a piano je v režimu standby pro nahrávání. V tom případě je zvolen New Song. Nechcete-li nahrávat, stiskněte tlačítko [t] znovu. 3. Stiskněte kurzorové tlačítko [J] (pravé). Zvolena jsou data, nahraná v kroku 1. Tempo a Time signature záznamu, nahraného metodou Overdubbing jsou stejné, jako je v nastavení vybraných nahraných dat. 4. Stiskněte tlačítko partu (levé či pravé ruky), který chcete nahrát, začne blikat. Party, jejichž tlačítka svítí, se budou během nahrávání přehrávat. 5. Spustíte nahrávání, dle popisu v Starting your recording and saving it (p. 12). 1. Stiskněte tlačítko [s]. Uslyšíte dvoutaktové odpočítání (číslo taktu vidíte dole vpravo na displeji, jako -2 a -1 ) a pak se spustí nahrávání. Jakmile zazní odpočítání, rozsvítí se tlačítka [t] a [s]. Pokud začnete hrát na klávesy a tlačítko [s] není stisknuté, nahrávání se spustí okamžitě. V tomto případě nezazní zvuk odpočítání. 2. Stiskněte tlačítko [s]. Nahrávané stopy i vaše hra se ukládají automaticky. 12

13 Pokročilé operace Nahrávání audio signálu do USB paměti Chcete-li nahrávat svou hru na piano a poslechnout si ji na počítači, popř. v audio přehrávači, anebo vytvořit CD, můžete ji nahrát jako audio na USB Flash disk. * Efekt Acoustic Projection se neaplikuje na skladbu, nahranou jako audio nahrávku. * Acoustic Projection je efekt, který hraje v jednotlivých reproduktorech různými zvuky, aby vynikla hloubka a prostorový dojem zvuku piana. Tento efekt se aplikuje při hraní na klávesy nebo při přehrávání skladby, nahraného ve formě SMF dat. Příprava k nahrávání Nahrávání zvuku 1. Stiskněte tlačítko [s]. Přehrávání nahraného záznamu se vždy spustí od začátku. Konverze nahrané skladby SMF do audio formátu Skladbu, kterou jste nahráli jako SMF, můžete konvertovat na audio data, takže je pak můžete přehrávat v počítači nebo využít při tvorbě CD. 1. Vyberte si skladbu, kterou chcete konvertovat na audio (p. 11). 2. Příprava nahrává audio signálu ( Getting ready to record (p. 13)). 1. Zapojte USB Flash disk. 2. Podržte tlačítko [t] a stiskem tlačítka [+] zvolte Audio. 3. Stiskněte tlačítko [t]. 3. Tlačítkem [J] (pravým) vyberte skladbu v kroku Stiskem tlačítka [s] spustíte vytvoření nahrávky ( Starting your recording and saving it (p. 13)). * Během nahrávání, jsou veškeré zvuky vaší hry na klaviaturu, nebo které vstupují přes USB port, konektor Input, či Bluetooth audio, zahrnuty do audio signálu, nahraného během této konverze. Umlčené party se nenahrají. * Podle SMF, nemusí být možné konvertovat na identický audio signál, jak byla skladba nahraná. Vymazání uložené skladby (Delete Song) Zapojte USB Flash disk do USB Memory portu (p. 7). * Audio data nelze uložit do interní paměti piana. 2. Vyberte zvuk, kterým chcete hrát (p. 8). 3. Podržte tlačítko [t] a stiskem tlačítka [+] zvolte Audio. Můžete to také zadat v nastavení režimu Function Režim nahrávání (p. 25). 4. Stiskněte tlačítko [t]. Tlačítko [t] svítí, tlačítko [s] bliká, a piano je v režimu standby pro nahrávání. Nechcete-li nahrávat, stiskněte tlačítko [t] znovu. Nikdy nevypínejte nástroj ani nevyjímejte USB paměť během nahrávání. 5. Zvuk metronomu lze nastavit (p. 10). Povíme si, jak vymazat skladbu, který jste uložili do interní nebo do USB paměti. * Pokud chcete vymazat skladbu z USB Flash disku, zapojte USB Flash disk do portu USB Memory, než budete pokračovat. Pokud chcete vymazat všechny Skladby, uložené mezi v interní paměti, inicializujte paměť (p. 19). 1. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 2. Tlačítky [K] [J] zvolte Delete Song" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka Delete Song. 3. Tlačítky [-] [+] můžete vybrat medium (interní paměť nebo USB disk) se skladbou, kterú chcete vymazat. 4. Stiskněte kurzorové tlačítko [J] (pravé). Spuštění nahrávání a uložení 5. Tlačítky [-] [+] můžete vybrat, kterou skladbu chcete vymazat Stiskněte tlačítko [s]. Spustí se nahrávání. Jakmile se spustí nahrávání, tlačítka [t] a [s] se rozsvítí trvale. 2. Stiskněte tlačítko [s]. Nahrávané stopy i vaše hra se ukládají automaticky. Skladbu můžete i vymazat (p. 13). Můžete změnit jméno skladby(p. 14). Poslech nahraného záznamu hry Po dokončení nahrávky, je zvolen nově nahraná skladba. 6. Stiskněte tlačítko [s] (Enter). Objeví se dotaz na potvrzení. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 7. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Spustí se vymazání. Pokud je na displeji Executing..., nikdy nevypínejte nástroj, ani neodpojujte USB paměť. 13

14 Pokročilé operace 8. Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. Kopírování uložené skladby (Copy Song) Skladby, uložené v interní paměti lze kopírovat do USB paměti. Popř. Skladby uložené v USB paměťovém zařízení, lze zkopírovat do interní paměti. * Zvukové soubory kopírovat nelze. * Pokud není zapojený USB Flash disk, nemůžete provést tuto operaci. 1. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 2. Tlačítky [K] [J] zvolte Copy Song" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka kopírování skladby. Přejmenování skladby (Rename Song) Jak přejmenovat dříve uloženou skladbu. 1. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 2. Tlačítky [K] [J] zvolte Rename Song" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka Rename Song. 3. Tlačítky [-] [+] můžete vybrat medium (interní paměť nebo USB disk) se skladbou, kterou chcete přejmenovat. 4. Stiskněte kurzorové tlačítko [J] (pravé). 3. Tlačítky [-] [+] zvolte zdroj pro kopírování a cílové místo (interní paměť nebo USB Flash disk). 4. Stiskněte kurzorové tlačítko [J] (pravé). 5. Tlačítky [-] [+] můžete vybrat, kterou skladbu chcete zkopírovat. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 6. Stiskněte tlačítko [s] (Enter). Spustí se kopírování. Pokud je na displeji Executing..., nikdy nevypínejte nástroj, ani neodpojujte USB paměť. 7. Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. 5. Tlačítky [] [+] vyberte skladbu, kterou chcete přejmenovat a stiskněte tlačítko [J] (pravé). 6. Přejmenujte skladbu. Tlačítka [K] [J] Vyberte pozici, na které chcete změnit znak. Tlačítka [] [+] Změňte znak. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 7. Stiskněte tlačítko [s] (Enter). Objeví se dotaz na potvrzení. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 8. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Název skladby je změnen. Pokud je na displeji Executing..., nikdy nevypínejte nástroj, ani neodpojujte USB paměť. 9. Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. 14

15 Pokročilé operace Přizpůsobení zvuku piana (Piano Designer) Co je to Piano Designer? Piano umožňuje vytvořit si vlastní zvuk piana, nastavením různých prvků, jež ovlivňují zvuk: chování fyzických strun piana, rezonanci od pedálů, zvuk kladívek po úhozu na struny, atd. Tuto funkci nazýváme Piano Designer. Hammer Noise Úpravy zvuku piana podle potřeby String Resonance * Piano Designer využijete pouze pro úpravu zvuků tlačítka [Piano]. * Vaše nastavení se ukládá pro každý zvuk tlačítka [Piano] Stiskněte tlačítko [Piano Designer]. Objeví se obrazovka Piano Designer. 2. Tlačítky [K] [J] vyberte položku, kterou chcete nastavit. 3. Tlačítky [][+] upravte hodnotu. 4. Chcete-li ukončit Piano Designer, stiskněte tlačítko [Piano Designer] nebo [u] (Exit). Objeví se dotaz na potvrzení. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 5. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Nastavení Piano Designer je uloženo. Pokud se rozhodnete ukončit operaci bez nastavení, tlačítkem [K] zvolte No a stiskněte tlačítko [s] (Enter). Jestliže nainstalujete speciální aplikaci do ipadu či jiného mobilního zařízení, můžete využít obrazovku tohoto zařízení při editaci nastavení Piano Designer více vizuálním a intuitivním způsobem. (Viz Using the Piano with an App (p. 22).) Položky, které můžete editovat v Piano Designeru Položky Hodnota Vysvětlení Hammer Noise Zde nastavíte zvuk, způsobený úhozem kladívka akustického piana na strunu. Vyšší hodnoty způsobí hlasitější zvuk kladívka při úhozu na strunu. Duplex Scale Off, 1-10 Zde nastavíte sympatetické vibrace Duplex Scale akustického piana. Vyšší hodnota zesílí sympatetickou rezonanci. Full Scale String Res. Damper Resonance Key Off Resonance Cabinet Resonance Soundboard Type Off, 1-10 Off, 1-10 Off, 1-10 Off, Damper Noise Off, 1-10 Single Note Tuning (*1) Single Note Volume (*1) Single Note Character (*1) Resetování nastavení Nastaví zvuk rezonance akustického piana (zvuk, vyrobený dříve stisknutými strunami, vibrujícími sympateticky s nově zahranými notami, nebo zvuk ostatních strun, vibrujících sympateticky s notami, zahranými se stisknutým damper pedálem). Vyšší nastavení dává hlasitější sympatetické rezonance. Nastaví celkovou rezonanci akustického piana, když stisknete damper pedál (zvuk ostatních strun, vibrujících sympateticky při stisku damper pedálu, a rezonance celého nástroje). Vyšší nastavení dává hlasitější sympatetické rezonance. Zde nastavíte sympatetickou rezonanci, jako při uvolnění kláves akustického piana (jemný zvuk, který vzniká při uvolnění klávesy). Vyšší hodnota vyrobí během fáze Decay větší změnu zvuku. Určuje rezonanci těla piana samotného. Vyšší hodnota způsobí výraznější rezonanci těla. Určuje, jak bude rezonovat ozvučná deska akustického piana. Můžete volit z pěti různých typů rezonance. Nastavuje šum damper pedálu u akustického piana (zvuk odtlumení při uvolnění strun po stisku damper pedálu). Aplikuje stretched tuning systém, který je vyhrazen zvuku piana, při kterém je vyšší rozsah laděný o něco výše než je standardní ladění a nižší rozsah naopak o něco níže. Nastavení hlasitosti každé klávesy. Nižší hodnoty sníží hlasitost. Nastaví zvukový charakter pro každou klávesu. Vyšší hodnota vyrobí tvrdší zvuk, a nižší vyrobí měkčí. Povíme si, jak vrátit nastavení zvoleného zvuku v Piano Designer do stavu po výrobě. 1. Stiskněte tlačítko [s] (Enter). Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 2. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Nastavení se vrátí do stavu z výroby. (*1) Single Note nastavení 1. Zvolte parametr Single Note a stiskněte tlačítko [s] (Enter). 2. Zahrajte na klávesu, kterou chcete upravit a tlačítky [] [+] proveďte nastavení. Tlačítka [K] [J] využijete k posunu na další parametr Single Note. 3. Stiskem tlačítka [u] (Exit) se vrátíte na předchozí obrazovku. Položky Hodnota Vysvětlení Víko 0-6 Key Off Noise Off, 1-10 Určuje rozsah otevření víka koncertního piana. Zvuk je o něco vláčnější, když přivřete víko piana na obrazovce. Naopak je o něco jasnější, když víko piana na obrazovce více otevřete. Určuje šum, který slyšíte, když uvolníte klávesu. Vyšší hodnota značí hlasitější šum. Co je to Duplex Scale? Duplex Scale je soustava sympateticky rezonujících strun, jak to znáte u koncertního křídla. Tyto sympateticky vibrující struny nejsou přímo ovlivněny uhozením kladívka, ale vibrace vzniká v souvislosti s vibrací ostatních strun. Svou rezonancí s harmonickými tyto struny dodávají zvuku bohatost a jas. Sympatetické rezonance se přidávají jen k vyšším rejstříkům, cca nad C4. Jelikož ty nemají tlumení (mechanismus, který zastaví jejich znění), zní jednoduše dále, i po ukončení noty a uvolnění klávesy, a zvuk struny zní krátkou dobu ještě dále. 15

16 Pokročilé operace Uložení nastavení pro hru (Registration) Nastavení zvuku a nastavení Dual Play nebo Split Play můžete uložit a později snadno vyvolat. Tato nastavení nazýváme Registrace. Můžete uložit celkem 25 nastavení, pět pod každým z tlačítek [1][5]. Těchto 25 nastavení obecně nazýváme sada nastavení nastavení = Sada nastavení Nastavení, uložená do Registrace Nastavení Stránka Ambience p. 8 Rotary Speed p. 8 Key Touch p. 8 Transpose p. 8 Zvolený zvuk (včetně variant Split nebo Dual) p. 8 Split on/off p. 9 Dělící bod p. 9 Levý Shift p. 9 Dual on/off p. 9 Tone 2 Shift p. 9 Balance (Split, Dual) p. 9 Twin Piano on/off p. 9 Režim Twin piano p. 9 Damper Pedal Part p. 25 Střední pedál p. 25 Levý pedál p. 25 MIDI Transmit Ch p. 26 Vyvolání nastavení 1. Stiskněte tlačítko [Registration]. 2. Stiskněte příslušné číslo paměti ([1][5]), kde je uloženo požadované nastavení. 3. Stiskem tlačítka [-] nebo [+] zvolíte variaci nastavení. To se příslušně změní. Editaci zvoleného nastavení lze provést stiskem (pravého) tlačítka [J]. K vyvolání rejstříků můžete využít pedál (p. 25). Pokud stisknete tlačítko [Registration], ukončíte obrazovku Registration, vrátíte se do stavu před vyvoláním nastavení. Uložení aktuálního nastavení do Registrace Jestliže ukládáte nastavení do konkrétní paměti, přepíše nastavení, které zde již bylo uloženo. 1. Podržte tlačítko [Registration], stiskem tlačítka [1] [5] zvolíte rejstřík a pak stiskem tlačítek [] [+] zvolíte variaci nastavení. 2. Přejmenování nastavení. Tlačítka [K] [J] Vyberte pozici, na které chcete změnit znak. Tlačítka [] [+] Změňte znak. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 3. Stiskněte tlačítko [s] (Enter). Sada nastavení se uloží. Pokud je na displeji Executing..., nikdy nevypínejte nástroj. 16

17 Pokročilé operace Uložení sady nastavení (Registration Export) Můžete uložit veškerá nastavení v paměti do sady nastavení na externí USB Flash disk. 1. Zapojte USB Flash disk do USB Memory portu (p. 7). 2. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 3. Tlačítky [K] [J] zvolte Registration Export" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka Registration Export. 4. Přejmenování sady nastavení. Tlačítka [K] [J] Vyberte pozici, na které chcete změnit znak. Tlačítka [] [+] Změňte znak. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 5. Stiskněte tlačítko [s] (Enter). Nastavení je uloženo. Pokud je na displeji Executing..., nikdy nevypínejte nástroj. 6. Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. Načtení uložené sady nastavení (Registration Import) Povíme si, jak můžete načíst data, uložená na USB disku pod tlačítkem [Registration]. Když načtete sadu nastavení, veškerá nastavení, uložená pod tlačítkem [Registration] budou přepsána a ztracena. Jestliže nechcete přijít o tato nastavení, uložte je na USB Flash disk. 1. Zapojte USB Flash disk do USB Memory portu (p. 7). 2. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 3. Tlačítky [K] [J] zvolte Registration Import" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka Registration Import. 4. Pomocí tlačítek [-] [+] vyberte sadu nastavení, kterou chcete načíst. 5. Stiskněte tlačítko [s] (Enter). Objeví se dotaz na potvrzení. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 6. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Nastavení je načtené. Pokud je na displeji Executing..., nikdy nevypínejte nástroj. 7. Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. 17

18 Pokročilé operace Načtení/ uložení nastavení piana Dříve provedené nastavení piana, využijete i u dalšího GP609, když toto nastavení uložíte na USB Flash disk a načtete je do jiného piana GP609. * Načíst můžete jen ta nastavení, která jste vytvořili v.gp609. Nastavení, která jsou uložena jako pianová. Nastavení Stránka Hlasitost reproduktorů p. 8 Hlasitost sluchátek p. 8 Ambience p. 8 Headphones 3D Ambience p. 8 Brilliance p. 8 Key Touch p. 8 Odezva kladívek p. 8 Nastavení Piano Designer p. 15 Master Tuning p. 24 Ladění p. 24 Tónina ladění p. 24 Omezení hlasitosti p. 25 Uložení nastavení piana (Piano Setup Export) 1. Zapojte USB Flash disk do USB Memory portu (p. 7). 2. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 3. Tlačítky [K] [J] zvolte Piano Setup Export" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka Piano Setup Export. 4. Přejmenujte nastavení piana. Načtení nastavení piana (Piano Setup Import) 1. Zapojte USB Flash disk do USB Memory portu (p. 7). 2. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 3. Tlačítky [K] [J] zvolte Piano Setup Import" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka Piano Setup Import. 4. Tlačítky [-] [+] můžete vybrat nastavení piana, které chcete načíst. 5. Stiskněte tlačítko [s] (Enter). Objeví se dotaz na potvrzení. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 6. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Nastavení je načtené. Pokud je na displeji Executing..., nikdy nevypínejte nástroj, ani neodpojujte USB paměť. 7. Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. Tlačítka [K] [J] Vyberte pozici, na které chcete změnit znak. Tlačítka [] [+] Změňte znak. 5. Stiskněte tlačítko [s] (Enter). Nastavení je uloženo. Pokud je na displeji Executing..., nikdy nevypínejte nástroj, ani neodpojujte USB paměť. 6. Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. 18

19 Pokročilé operace Užitečné funkce Inicializace paměti (Format Media) Povíme si, jak vymazat všechny soubory, uložené v interní paměti nebo na USB Flash disku. Během inicializace budou všechna nastavení a Data, uložené v interní paměti nebo na USB Flash disku, ztracena. Jestliže chcete vrátit jiné, než interní nastavení, do stavu z výroby, spusťte funkci Factory Reset (p. 19). 1. Chcete-li zformátovat USB Flash disk, zapojte jej do portu USB Memory (p. 7). 2. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 3. Tlačítky [K] [J] zvolte Format Media" a stiskněte tlačítko [s] (Enter). Objeví se obrazovka Format Media. Obnovení nastavení z výroby (Factory Reset) Zde se dozvíte, jak obnovit všechny registrace a interní nastavení do stavu z výroby. Tato operace se nazývá Factory Reset. Factory Reset vymaže veškerá uložená nastavení, a vrátí je do stavu z výroby. Tato funkce nevymaže data z interní paměti, ani z USB Flash disku (nutno dokoupit). Pokud chcete vymazat všechny Data z interní paměti nebo z USB paměti, viz Inicializace paměti (Format Media) (p. 19). 1. Stiskněte současně tlačítka [Ambience] a [Brilliance]. 2. Tlačítky [K] [J] zvolte Factory Reset" a stiskněte tlačítko [s] (Enter). Objeví se dotaz na potvrzení. - Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 4. Tlačítky [] [+] můžete vybrat medium (interní paměť nebo USB disk), které chcete zformátovat. 5. Stiskněte tlačítko [s] (Enter). Objeví se dotaz na potvrzení. Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 3. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Paměť se resetuje do stavu po výrobě. Pokud je na displeji Executing..., nikdy nevypínejte nástroj. 4. Vypněte a zapněte nástroj (p. 4). Chcete-li operaci zrušit, stiskněte tlačítko [u] (Exit). 6. Tlačítkem [J] (pravým) zvolte Yes" a stiskněte tlačítko [S] (Enter). Paměť je nyní zformátovaná. Nikdy neodpojujte USB Flash disk, ani nevypínejte nástroj, dokud je na obrazovce Executing Současným stiskem tlačítek [Ambience] a [Brilliance] ukončíte režim Function. 19

20 Pokročilé operace Použití funkcionality Bluetooth Zajištění funkcí Bluetooth Podle země zakoupení piana nemusí být funkce Bluetooth k dispozici. Pokud jsou funkce Bluetooth k dispozici Po zapnutí se objeví logo Bluetooth. Podívejte se, co můžete dělat Bluetooth funkcionalita vytváří bezdrátové spojení mezi mobilním zařízením, např. smartphonem či tabletem (nadále označováno jako mobilní zařízení ) a umožňuje následující. Hudební záznam, přehrávaný v mobilním zařízení, slyšíte v reproduktorech nástroje. Můžete přehrávat hudební data, uložená v iphone nebo jiném mobilním zařízení, a bezdrátově si je poslechnout přes ozvučení piana. 0 Poslech hudby přes ozvučení piana (p. 21) Reproduktory Pomocí aplikací si můžete hru na piano ještě více užívat. Aplikace (např. Roland Piano Partner 2 nebo Piano Designer ) nainstalujte do mobilního zařízení a použijte je při práci s pianem. 0 Využití aplikací s pianem (p. 22) Můžete použit aplikaci Music Score Viewing, a pomocí pedálů otáčet stránky. Můžete si prohlížet elektronické partitury (v náhledu aplikace, např. piascore ) v ipadu či jiném mobilním zařízení, a využít pedálů při otáčení stránek. 0 Použití pedálu k obracení stránek v aplikaci Score Viewing App (p. 23) Aplikace hry hádání not Piano Partner 2 Stránkování Párování Chcete-li používat funkce Bluetooth, musíte nejprve provést akci, zvanou spárování, která propojí piano s mobilním zařízením, a vytvoří jejich přímou vazbu. Párování je procedura vzájemné registrace (oboustranné autentifikace) mobilního zařízení a piana. Chcete-li provést párování, postupujte dle pokynů pro jednotlivé funkce. Párování Stav propojení mezi pianem a mobilním zařízením V závislosti na funkční výbavě mobilního zařízení, které jste připojili, se objeví následující ikony v dolním levém rohu na obrazovce. Funkce Zobrazená ikona Poslech hudby z mobilního zařízení (AUDIO) Propojení s aplikací (MIDI) Použití pedálů k obracení stránek (PAGE) Obracení stránek a provázání s aplikací (P+MID) * Pokud máte potíže s propojením, nahlédněte do Problémů a potíží s funkcemi Bluetooth (p. 28). 20
