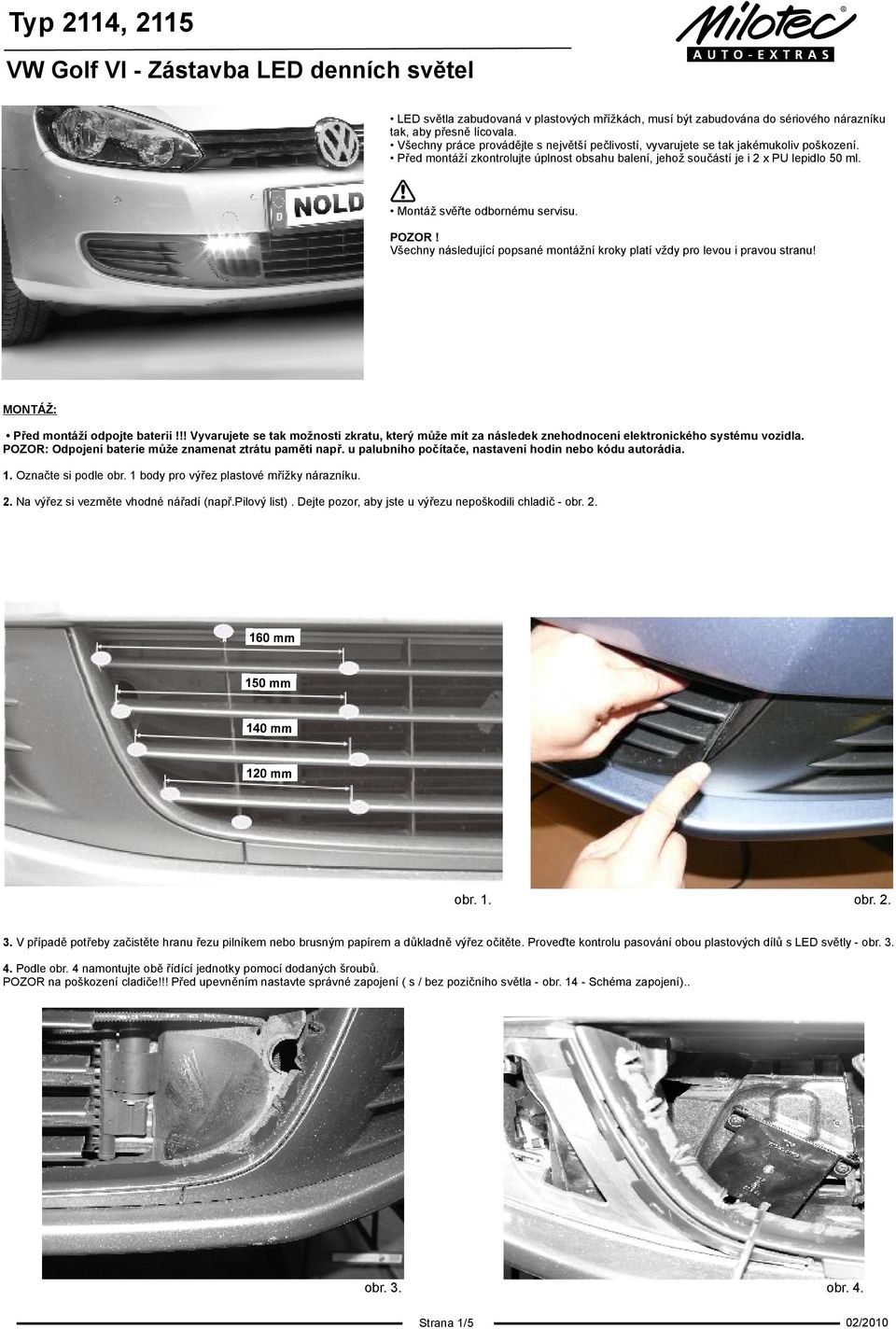

1 VW Golf VI -Zástavba LED denních světel LED světla zabudovaná vplastových mřížkách, musí být zabudována do sériového nárazníku tak, aby přesně lícovala. Všechny práce provádějte snejvětší pe člivostí, vyvarujete se tak jakémukoliv poškození. Před montáží zkontrolujte úplnost obsahu balení, jehož součástí je i2xpu lepidlo 50 ml. Montáž svěřte odbornému servisu. POZOR! Všechny následující popsané montážní kroky platí vždy pro levou ipravou stranu! MONTÁŽ: Před montáží odpojte baterii!!! Vyvarujete se tak možnosti zkratu, který může mít za následek znehodnocení elektronického systému vozidla. POZOR: Odpojení baterie může znamenat ztrátu paměti např. upalubního počítače, nastavení hodin nebo kódu autorádia. 1. Označte si podle obr. 1body pro výřez plastové mřížky nárazníku. 2. Na výřez si vezměte vhodné nářadí (např.pilový list).dejte pozor,aby jste uvýřezu nepoškodili chladič -obr.2. obr. 1. obr Vpřípadě potřeby začistětehranu řezupilníkemnebo brusnýmpapíremadůkladně výřezočitěte. Proveďtekontrolu pasováníobou plastových dílů sledsvětly -obr Podle obr. 4namontujte obě řídící jednotky pomocí dodaných šroubů. POZOR na poškození cladiče!!! Před upevněním nastavte správné zapojení (s/bez pozičního světla -obr. 14 -Schéma zapojení).. obr. 3. obr. 4. Strana 1/5 02/2010

2 5. Spojte kabelový svazek sřídící jednotkou aveďte jej směrem khlavnímu světlometu. Dávejte pozor, aby nemohlo dojít za provozu kproklepání (kprodření) kabelů. Svazek fixujte kabelovými sponami. obr. 5. ELEKTRICKÉ PŘIPOJENÍ: Elektrické připojení následuje podle schéma elektrického zapojení obr. 14. Doporučujeme všechny elektrické kontakty připájet anakonec zaizolovat. 6. Elektrické připojení následuje vždy na centrální zásuvku hlavního světlometu obr. (6 a7). Centrální zásuvka -levá strana hlavního světlometu Centrální zásuvka -pravá strana hlavního světlometu obr. 6. obr Spojte, připájejte azaizolujte třikabely kabelového svazku LED denního svícení dle této tabulky +obr. 8. Kabelový svazek denní svícení PIN levá strana vozidla pravá strana vozidla l ncqˉ r o`qjnu`bárućsk` 0/ Γdcˉ. þdqmˉ Γdcˉ. þdqudmˉ þdqudmˉ r cdmmáruábdmá 3 l ncqˉ. ktsˉ l ncqˉ.ydkdmˉ gmćcˉ r tjnrsűdmá unyhckn,j `qnrdqhd 'tjnrsűdmá( unyhckn, j`qnrdqhd POZOR! Kabel pro denní světla -PIN 4(svorka 4) musí být uobou hlavních světlometů zapojen odděleně (levá apravá strana). Nezapomeňte konce kabelů od světlometů zaizolovat proti vlhkosti. Strana 2/5 02/2010

3 červený kabel modrý kabel hnědý kabel PIN 4 PIN 10 obr Spojtehnědýkabelpomocíkabelovéhoočka skaroseriívozidla-obr.9. obr. 9. MONTÁŽ LED SVĚTEL: 9. Vsaďte LED světlo do plastové mřížky apomocí dodaného šroubu jej upevněte -obr.10. POZOR!!! Kontrolní značka na skle LED světla (E4) musí vždy směřovat ke středu vozidla. 10. Spojte zásuvku LED světla se zásuvkou kabelového svazku (obr.11) aproveďte test funkčnosti LED světel: -připojte baterii -Zapněte zapalování: LED denní světlo musí svítit -Zapněte hlavní světlomet: LED denní světlo musí vypnout Strana 3/5 02/2010

4 na vnější straně ydumhsű obr. 10. obr Dosedací plochu mřížky sání opatřete dostatečnou vrstvou PU lepidla -obr. 12. Opatrně tento komplet vsaďte do nárazníku azajistěte proti pohybu. Nechejte minimálně 6hodin zavadnou přiteplotě +18 C. Tuhnutí lepidla nesmí probíhat na přímém slunci. obr. 12. obr. 13. Kzabráněníkorozejereflektorchlazenývzduchem.Totomůževéstzaurčitýchpodmínekksráženívodyuvnitř rozptylovéhosvětla.krátcepozapnutísvěteltotoorosenímizí. Orosení skla reflektoru je podmíněno způsoben konstrukce světla. Vžádném případě tento jev není škodlivý pro světlomet aztohoto důvodu není žádný důvod kreklamaci světel. Ve schématu zapojení jsou zobrazeny obě možnosti připojení (obr. 14.)!!! LED světla nesmí být nikdy zapojena bez řídících jednotek!!! Při nedodržení těchto pokynů nezodpovídáme za případné vzniklé škody! Strana 4/5 02/2010

5 DMæ9 obr. 14. Strana 5/5 02/2010
