1 Stručný návod k instalaci solárního střídače PIKO Tento stručný návod k obsluze obsahuje důležité kroky, které jsou nezbytné k montáži a uvedení solárního střídače do provozu. Kromě toho je zde uveden popis přenosu dat do solárního portálu. Ohrožení života elektrickým proudem! Před zahájením jakýchkoliv prací odpojte napětí a zajistěte je proti nechtěnému zapnutí. Zkontrolujte, zda není zařízení pod napětím. Dodržujte pokyny podrobného návodu k obsluze a montáži, především pak bezpečnostní pokyny. Stručný návod k obsluze nenahrazuje návod k obsluze a montáži. Dodržujte všechny národní předpisy, platné v zemi použití. Zavěšení přístroje Potřebný volný prostor ke chlazení přístroje PIKO.0 /.6 /. / 5.5 PIKO 8. / 0. Vnější rozměry střídače max max Typ Rozměry (Š x V x H) PIKO.0 /.6 /. / PIKO 8. /

Zkontrolujte, zda není zařízení pod napětím. Dodržujte pokyny podrobného návodu k obsluze a montáži, především pak bezpečnostní pokyny. Stručný návod k obsluze nenahrazuje návod k obsluze a montáži.

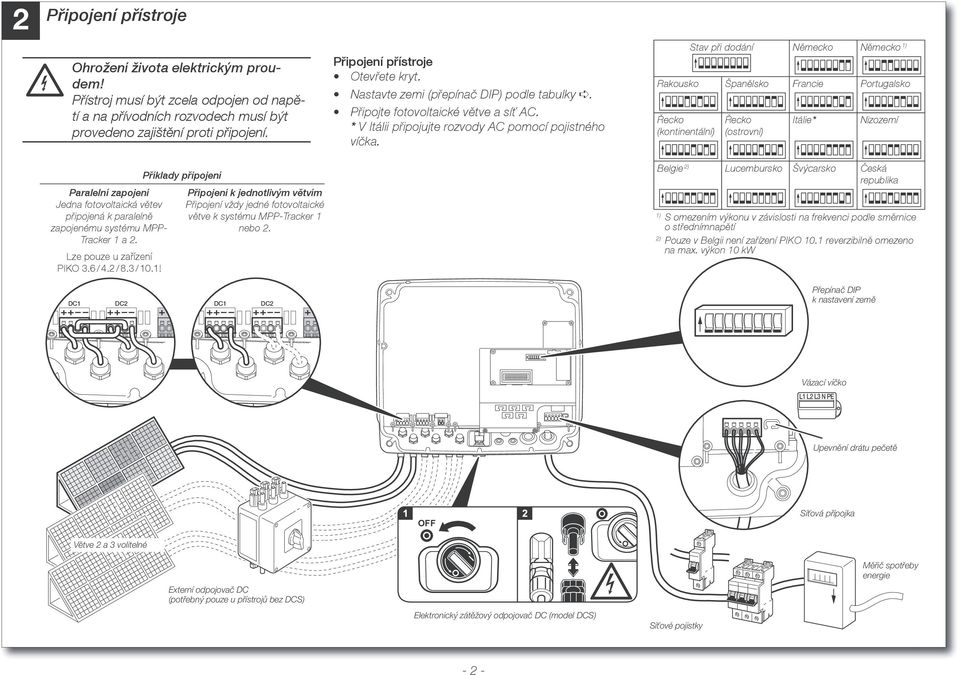

2 Připojení přístroje Ohrožení života elektrickým proudem! Přístroj musí být zcela odpojen od napětí a na přívodních rozvodech musí být provedeno zajištění proti připojení. Paralelní zapojení Jedna fotovoltaická větev připojená k paralelně zapojenému systému MPP- Tracker a. Lze pouze u zařízení PIKO.6 /. / 8. / 0.! Příklady připojení Připojení k jednotlivým větvím Připojení vždy jedné fotovoltaické větve k systému MPP-Tracker nebo. DC DC DC DC Připojení přístroje Nastavte zemi (přepínač DIP) podle tabulky. Připojte fotovoltaické větve a síť AC. * V Itálii připojujte rozvody AC pomocí pojistného víčka. Stav při dodání Německo Německo ) Rakousko Španělsko Francie Portugalsko Řecko (kontinentální) Řecko (ostrovní) Itálie * Nizozemí Belgie ) Lucembursko Švýcarsko Česká republika ) S omezením výkonu v závislosti na frekvenci podle směrnice o střednímnapětí ) Pouze v Belgii není zařízení PIKO 0. reverzibilně omezeno na max. výkon 0 kw Přepínač DIP k nastavení země Vázací víčko L L L N PE Upevnění drátu pečetě Větve a volitelné OFF Síťová přípojka Externí odpojovač DC (potřebný pouze u přístrojů bez DCS) Elektronický zátěžový odpojovač DC (model DCS) Síťové pojistky Měřič spotřeby energie - -

! Příklady připojení Připojení k jednotlivým větvím Připojení vždy jedné fotovoltaické větve k systému MPP-Tracker nebo. DC DC DC DC Připojení přístroje Nastavte zemi (přepínač DIP) podle tabulky.

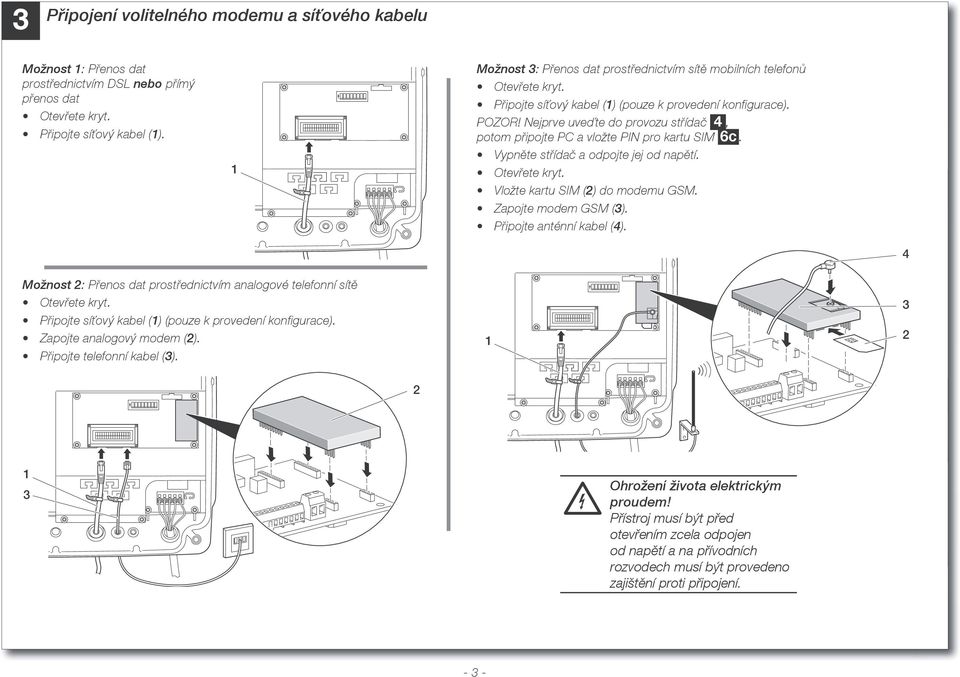

3 Připojení volitelného modemu a síťového kabelu Možnost : Přenos dat prostřednictvím DSL nebo přímý přenos dat Připojte síťový kabel (). Možnost : Přenos dat prostřednictvím sítě mobilních telefonů Připojte síťový kabel () (pouze k provedení konfi gurace). POZOR! Nejprve uveďte do provozu střídač, potom připojte PC a vložte PIN pro kartu SIM 6c. Vypněte střídač a odpojte jej od napětí. Vložte kartu SIM () do modemu GSM. Zapojte modem GSM (). Připojte anténní kabel (). Možnost : Přenos dat prostřednictvím analogové telefonní sítě Připojte síťový kabel () (pouze k provedení konfi gurace). Zapojte analogový modem (). Připojte telefonní kabel (). Ohrožení života elektrickým proudem! Přístroj musí být před otevřením zcela odpojen od napětí a na přívodních rozvodech musí být provedeno zajištění proti připojení. - -

Nejprve uveďte do provozu střídač, potom připojte PC a vložte PIN pro kartu SIM 6c. Vypněte střídač a odpojte jej od napětí. Vložte kartu SIM () do modemu GSM. Zapojte modem GSM ().

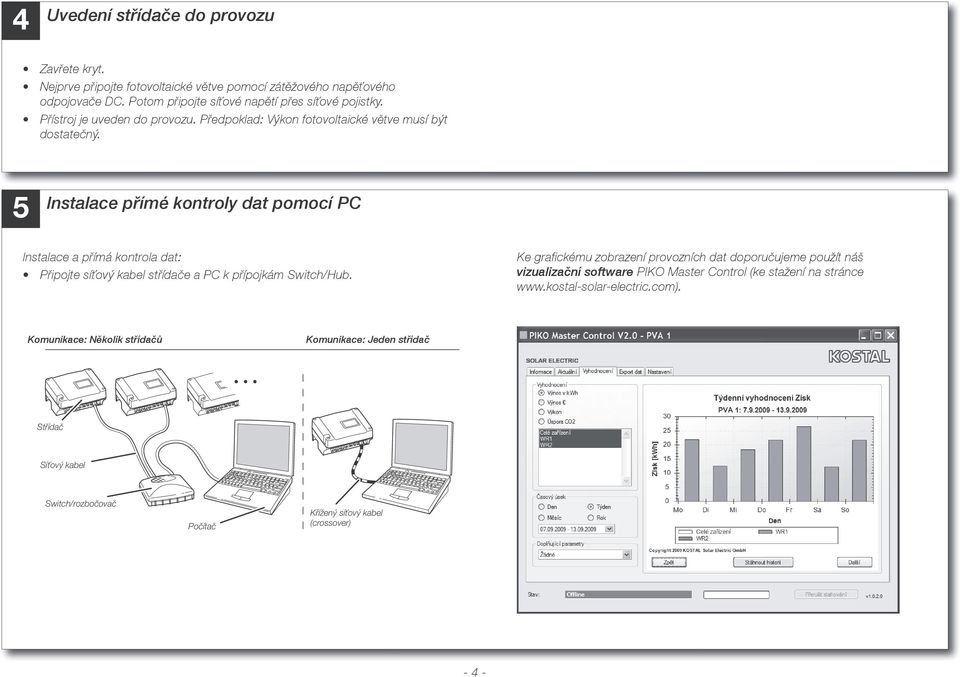

4 Uvedení střídače do provozu Zavřete kryt. Nejprve připojte fotovoltaické větve pomocí zátěžového napěťového odpojovače DC. Potom připojte síťové napětí přes síťové pojistky. Přístroj je uveden do provozu. Předpoklad: Výkon fotovoltaické větve musí být dostatečný. 5 Instalace přímé kontroly dat pomocí PC Instalace a přímá kontrola dat: Ke grafi ckému zobrazení provozních dat doporučujeme použít náš vizualizační software PIKO Master Control (ke stažení na stránce.kostal-solar-electric.com). Komunikace: Několik střídačů Komunikace: Jeden střídač Křížený síťový kabel (crossover) - -

5 Instalace přímé kontroly dat pomocí PC Instalace a přímá kontrola dat: Ke grafi ckému zobrazení provozních dat doporučujeme použít náš

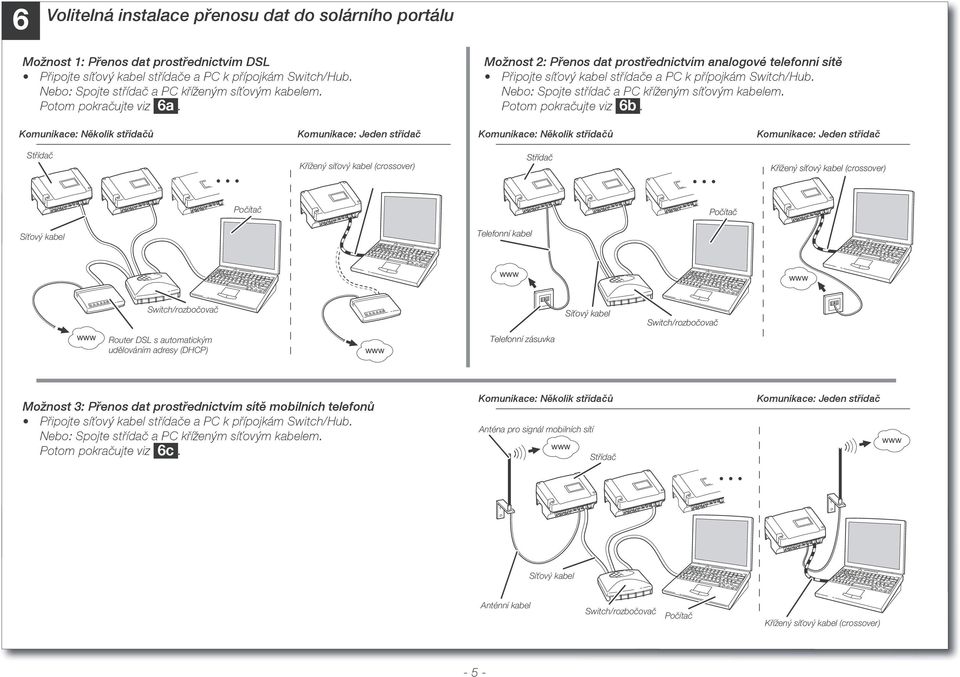

5 6 Volitelná instalace přenosu dat do solárního portálu Možnost : Přenos dat prostřednictvím DSL Nebo: Spojte střídač a PC kříženým síťovým kabelem. Potom pokračujte viz 6a. Možnost : Přenos dat prostřednictvím analogové telefonní sítě Nebo: Spojte střídač a PC kříženým síťovým kabelem. Potom pokračujte viz 6b. Komunikace: Několik střídačů Komunikace: Jeden střídač Komunikace: Několik střídačů Komunikace: Jeden střídač Křížený síťový kabel (crossover) Křížený síťový kabel (crossover) Telefonní kabel Router DSL s automatickým udělováním adresy (DHCP) Telefonní zásuvka Možnost : Přenos dat prostřednictvím sítě mobilních telefonů Nebo: Spojte střídač a PC kříženým síťovým kabelem. Potom pokračujte viz 6c. Komunikace: Několik střídačů Anténa pro signál mobilních sítí Komunikace: Jeden střídač Anténní kabel Křížený síťový kabel (crossover) - 5 -

Komunikace: Několik střídačů Komunikace: Jeden střídač Komunikace: Několik střídačů Komunikace: Jeden střídač Křížený síťový kabel (crossover) Křížený síťový kabel (crossover) Telefonní kabel Router

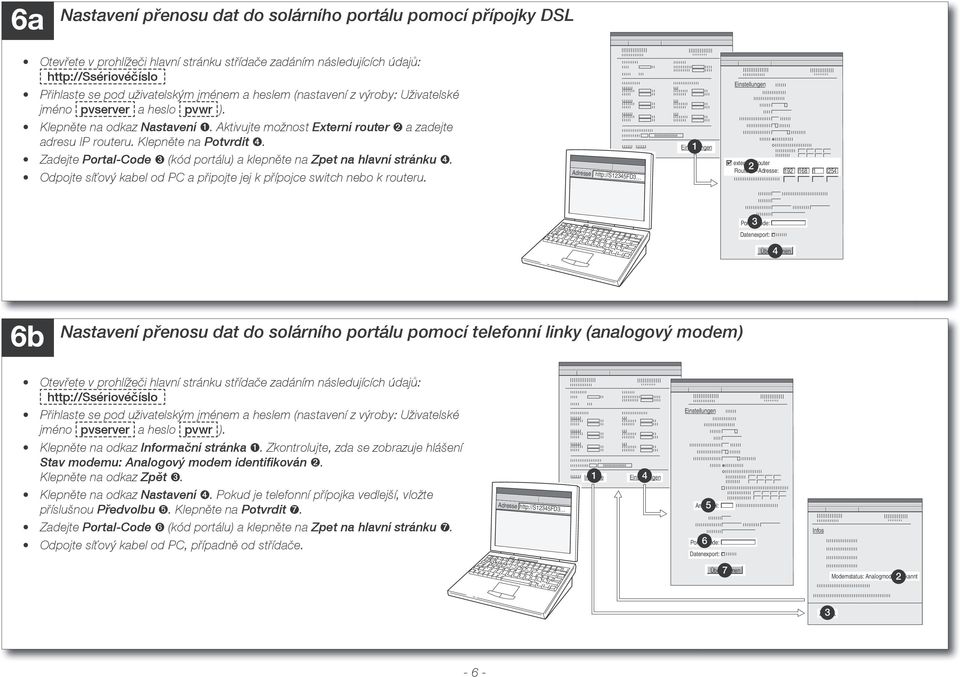

6 6a Nastavení přenosu dat do solárního portálu pomocí přípojky DSL Přihlaste se pod uživatelským jménem a heslem (nastavení z výroby: Uživatelské jméno pvserver a heslo pvwr ). Klepněte na odkaz Nastavení ➊. Aktivujte možnost Externí router ➋ a zadejte adresu IP routeru. Klepněte na Potvrdit ➍. Zadejte Portal-Code ➌ (kód portálu) a klepněte na Zpet na hlavní stránku ➍. Odpojte síťový kabel od PC a připojte jej k přípojce switch nebo k routeru. externer Router Router IP-: Portal-Code: Datenexport: Übernehmen 6b Nastavení přenosu dat do solárního portálu pomocí telefonní linky (analogový modem) Přihlaste se pod uživatelským jménem a heslem (nastavení z výroby: Uživatelské jméno pvserver a heslo pvwr ). Klepněte na odkaz Informační stránka ➊. Zkontrolujte, zda se zobrazuje hlášení Stav modemu: Analogový modem identifikován ➋. Klepněte na odkaz Zpět ➌. Klepněte na odkaz Nastavení ➍. Pokud je telefonní přípojka vedlejší, vložte příslušnou Předvolbu ➎. Klepněte na Potvrdit ➐. Zadejte Portal-Code ➏ (kód portálu) a klepněte na Zpet na hlavní stránku ➐. Odpojte síťový kabel od PC, případně od střídače. Infoseite Amtswahl: 6 5 Portal-Code: Datenexport: Infos 7 Übernehmen Modemstatus: Analogmodem erkannt Zurück - 6 -

Odpojte síťový kabel od PC a připojte jej k přípojce switch nebo k routeru.

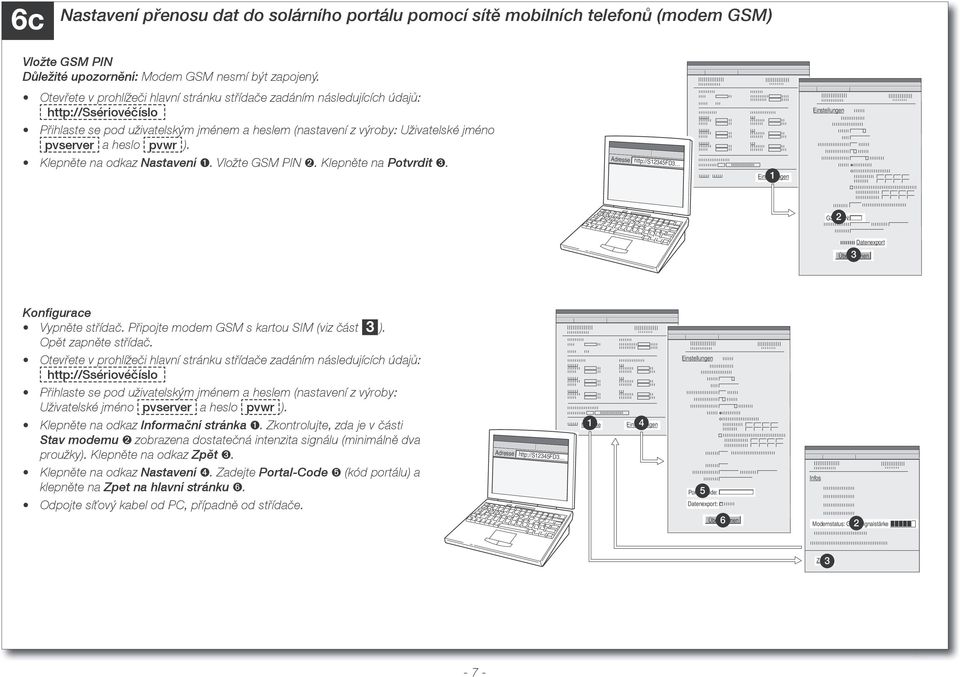

7 6c Nastavení přenosu dat do solárního portálu pomocí sítě mobilních telefonů (modem GSM) Vložte GSM PIN Důležité upozornění: Modem GSM nesmí být zapojený. Přihlaste se pod uživatelským jménem a heslem (nastavení z výroby: Uživatelské jméno pvserver a heslo pvwr ). Klepněte na odkaz Nastavení ➊. Vložte GSM PIN ➋. Klepněte na Potvrdit ➌. GSM-PIN: Datenexport Übernehmen Konfigurace Vypněte střídač. Připojte modem GSM s kartou SIM (viz část ). Opět zapněte střídač. Přihlaste se pod uživatelským jménem a heslem (nastavení z výroby: Uživatelské jméno pvserver a heslo pvwr ). Klepněte na odkaz Informační stránka ➊. Zkontrolujte, zda je v části Stav modemu ➋ zobrazena dostatečná intenzita signálu (minimálně dva proužky). Klepněte na odkaz Zpět ➌. Klepněte na odkaz Nastavení ➍. Zadejte Portal-Code ➎ (kód portálu) a klepněte na Zpet na hlavní stránku ➏. Odpojte síťový kabel od PC, případně od střídače. Infoseite 5 Portal-Code: Datenexport: Infos 6 Übernehmen Modemstatus: GSM-Signalstärke Zurück - 7 -

http://s5fd GSM-PIN: Datenexport Übernehmen Konfigurace Vypněte střídač. Připojte modem GSM s kartou SIM (viz část ). Opět zapněte střídač.
