Vybrané kapitoly z pravěkého stavitelství
|
|
- Veronika Kubíčková
- před 7 lety
- Počet zobrazení:
Transkript
1 Vybrané kapitoly z pravěkého stavitelství 1. Úvod do konstrukcí pozemního stavitelství Zuzana Bláhová-Sklenářová Univerzita Karlova v Praze Filozofická fakulta Ústav pro archeologii 2015
2 Osnova přednášky Úvod do konstrukcí pozemního stavitelství Základní konstrukční principy dřevěných staveb Archeologické doklady konstrukcí Sekundární a terciární prameny k poznání pravěkých staveb Vývoj pravěkého stavitelství Závěrečný test

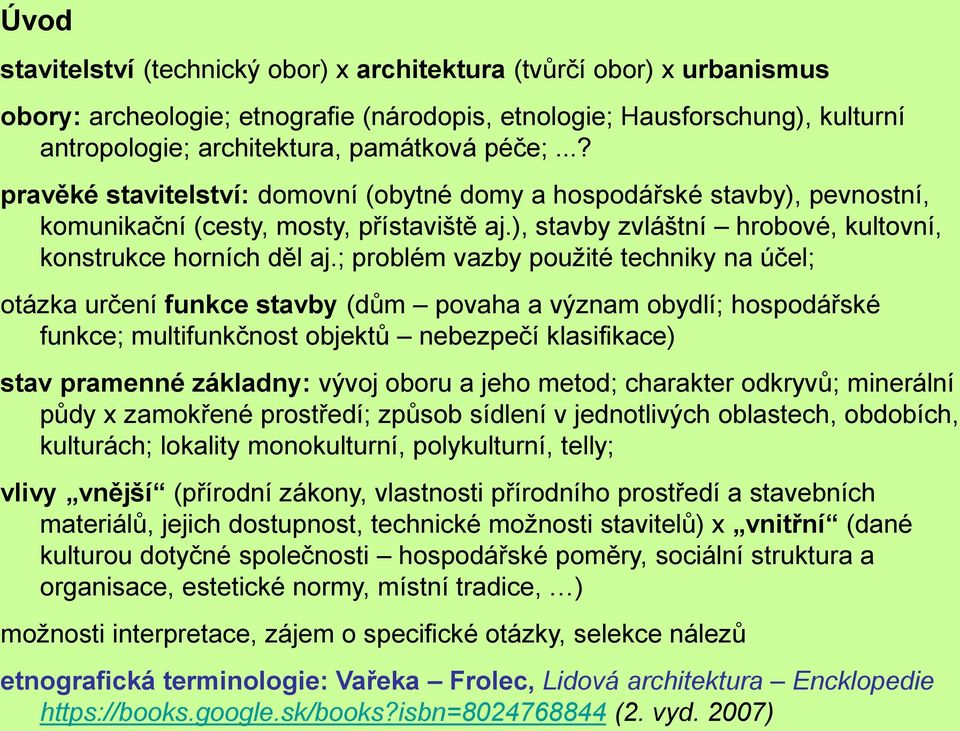

3 Úvod stavitelství (technický obor) x architektura (tvůrčí obor) x urbanismus obory: archeologie; etnografie (národopis, etnologie; Hausforschung), kulturní antropologie; architektura, památková péče;...? pravěké stavitelství: domovní (obytné domy a hospodářské stavby), pevnostní, komunikační (cesty, mosty, přístaviště aj.), stavby zvláštní hrobové, kultovní, konstrukce horních děl aj.; problém vazby použité techniky na účel; otázka určení funkce stavby (dům povaha a význam obydlí; hospodářské funkce; multifunkčnost objektů nebezpečí klasifikace) stav pramenné základny: vývoj oboru a jeho metod; charakter odkryvů; minerální půdy x zamokřené prostředí; způsob sídlení v jednotlivých oblastech, obdobích, kulturách; lokality monokulturní, polykulturní, telly; vlivy vnější (přírodní zákony, vlastnosti přírodního prostředí a stavebních materiálů, jejich dostupnost, technické možnosti stavitelů) x vnitřní (dané kulturou dotyčné společnosti hospodářské poměry, sociální struktura a organisace, estetické normy, místní tradice, ) možnosti interpretace, zájem o specifické otázky, selekce nálezů etnografická terminologie: Vařeka Frolec, Lidová architektura Encklopedie (2. vyd. 2007)

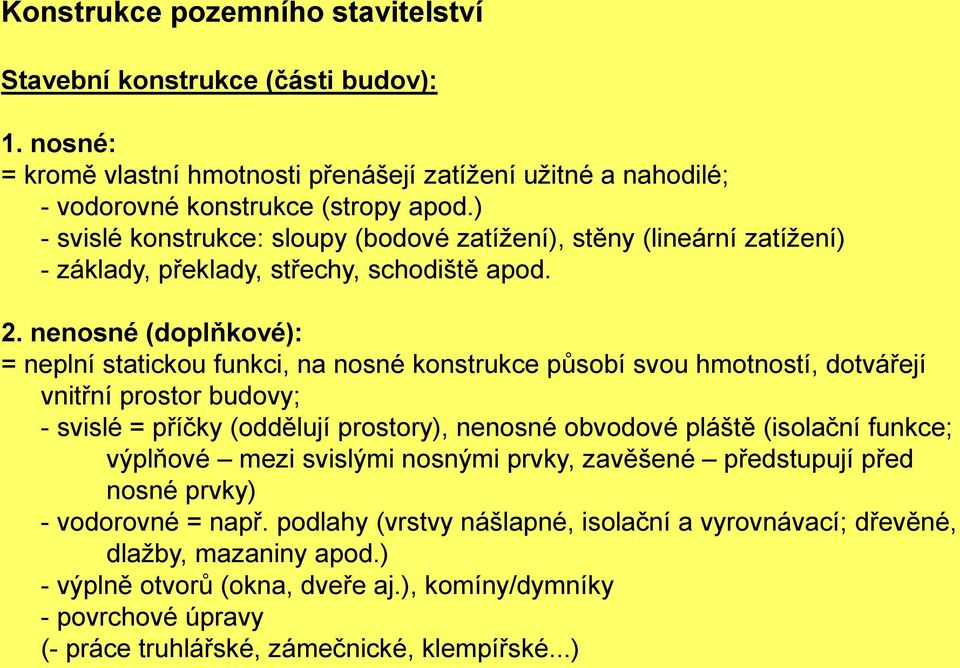

4 Konstrukce pozemního stavitelství Stavební konstrukce (části budov): 1. nosné: = kromě vlastní hmotnosti přenášejí zatížení užitné a nahodilé; - vodorovné konstrukce (stropy apod.) - svislé konstrukce: sloupy (bodové zatížení), stěny (lineární zatížení) - základy, překlady, střechy, schodiště apod. 2. nenosné (doplňkové): = neplní statickou funkci, na nosné konstrukce působí svou hmotností, dotvářejí vnitřní prostor budovy; - svislé = příčky (oddělují prostory), nenosné obvodové pláště (isolační funkce; výplňové mezi svislými nosnými prvky, zavěšené předstupují před nosné prvky) - vodorovné = např. podlahy (vrstvy nášlapné, isolační a vyrovnávací; dřevěné, dlažby, mazaniny apod.) - výplně otvorů (okna, dveře aj.), komíny/dymníky - povrchové úpravy (- práce truhlářské, zámečnické, klempířské...)
5 Konstrukční systémy (u moderních železobetonových konstrukcí, ale principy mohou být i starší): 1. podle rozmístění nosných prvků: = systém podélný, příčný, obousměrný, obvodový, jádrový, kombinovaný; 2. podle druhu nosných konstrukcí: = systém stěnový, sloupový, kombinovaný // kce skeletové/blokové 3. podle materiálu (dřevěné, kamenné, cihlové a kombinované) 4. podle způsobu provádění (montované, monolitické, kombinované). Zdroj: Truneček a kol.

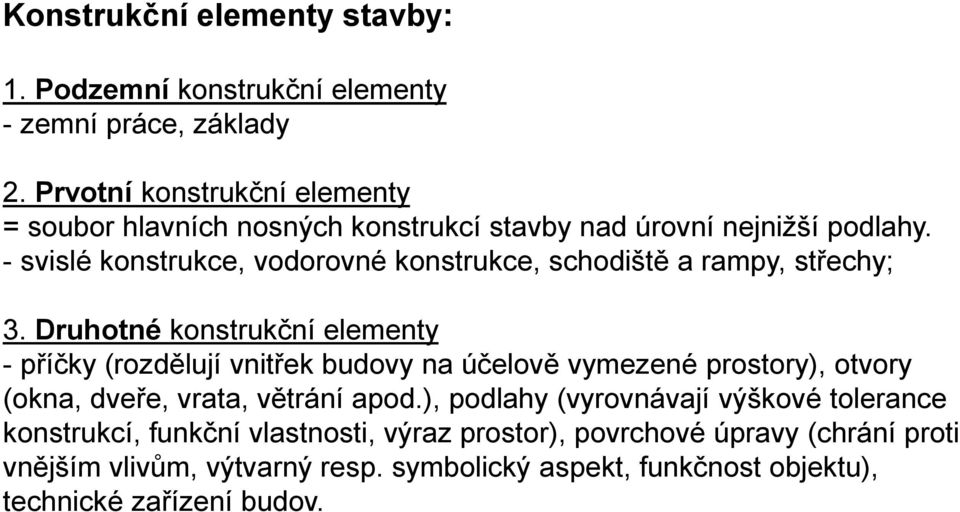

6 Konstrukční elementy stavby: 1. Podzemní konstrukční elementy - zemní práce, základy 2. Prvotní konstrukční elementy = soubor hlavních nosných konstrukcí stavby nad úrovní nejnižší podlahy. - svislé konstrukce, vodorovné konstrukce, schodiště a rampy, střechy; 3. Druhotné konstrukční elementy - příčky (rozdělují vnitřek budovy na účelově vymezené prostory), otvory (okna, dveře, vrata, větrání apod.), podlahy (vyrovnávají výškové tolerance konstrukcí, funkční vlastnosti, výraz prostor), povrchové úpravy (chrání proti vnějším vlivům, výtvarný resp. symbolický aspekt, funkčnost objektu), technické zařízení budov.
7 Hlavní konstrukční části budov Svislé nosné konstrukce = mají za úkol přenášet zatížení z vodorovných konstrukcí do základů; - půdorysné x výškové; plošné (stěny) x tyčové (sloupy, pilíře); dělení podle materiálu a způsobu provádění atd. Vodorovné nosné konstrukce = mají za úkol rozdělit stavby na podlaží, bezpečně přenášet vodorovné zatížení do stěn/sloupů-pilířů a vyztužit budovu proti vodorovným silám; - stropní konstrukce (nové: složeny z podlahy, nosné konstrukce a podhledu) - překlady (nad otvory/výklenky); - ztužující věnce (přechod mezi vodorovnými a svislými konstrukcemi, slouží k zachycení tahových sil ve stěnách a pomáhají k roznášení tlaků od vodorovných i svislých horních částí budovy; nejčastěji probíhá v úrovni stropu a bývá do něj zakotvena stropní konstrukce)
8 Vybrané kapitoly z pravěkého stavitelství 2a. Konstrukční principy dřevěných staveb základy a stěny Zuzana Bláhová-Sklenářová Univerzita Karlova v Praze Filozofická fakulta Ústav pro archeologii 2015

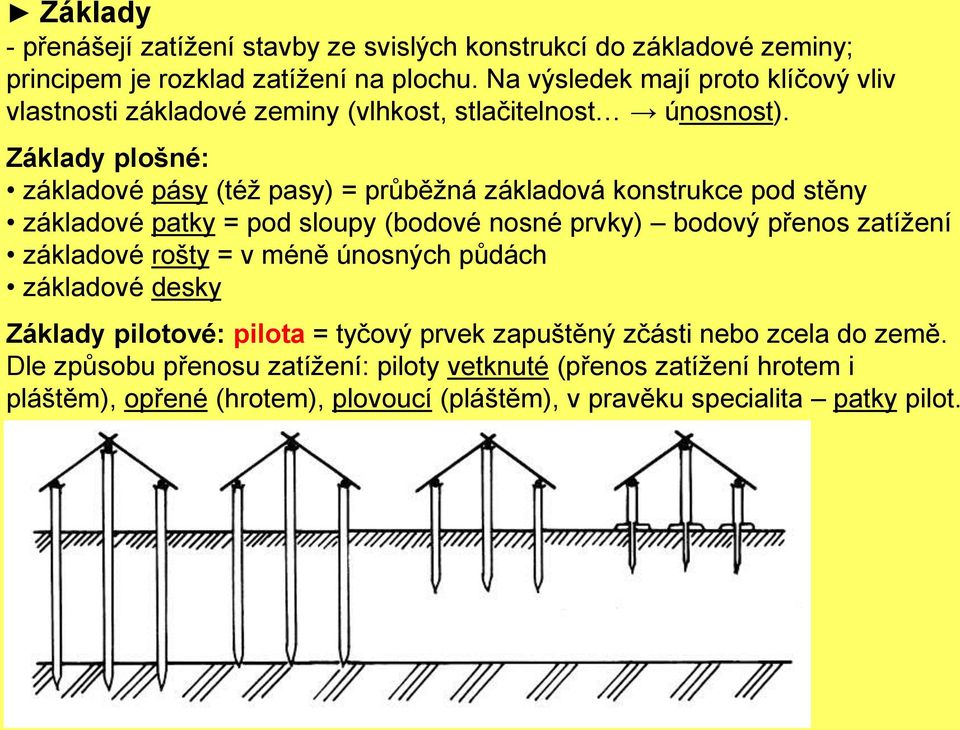

9 Základy - přenášejí zatížení stavby ze svislých konstrukcí do základové zeminy; principem je rozklad zatížení na plochu. Na výsledek mají proto klíčový vliv vlastnosti základové zeminy (vlhkost, stlačitelnost únosnost). Základy plošné: základové pásy (též pasy) = průběžná základová konstrukce pod stěny základové patky = pod sloupy (bodové nosné prvky) bodový přenos zatížení základové rošty = v méně únosných půdách základové desky Základy pilotové: pilota = tyčový prvek zapuštěný zčásti nebo zcela do země. Dle způsobu přenosu zatížení: piloty vetknuté (přenos zatížení hrotem i pláštěm), opřené (hrotem), plovoucí (pláštěm), v pravěku specialita patky pilot.
10 Základní pojmy dřevěného stavitelství kláda x trám; kuláč / kulatina x hraněné dřevo; tesařské spoje (vazby); trám, hranol, polštář, půlka, fošna, trhanice, prkno, lať. Stěny: konstrukce skeletové (sloupová, štenýřová, hrázděná, drážková, kleštinová) a blokové (konstrukce srubová; dále stavby kamenné a hliněné); práh / prahový trám, ližina, sloupek / stojka / stojina / štenýř, ližina, paždík, pásek, vzpěra; věnec; omazávka x výmaz x omítka (jádro, štuk); mazanice x lepenice; mazanina. Stropy a podlahy: stropnice / stropní trám, záklop, povalový strop, průvlak, lepenice, zásyp. Střechy a krovy: konstrukce sochová, polosochová, s hřebenovou vaznicí, krov soustavy krokvové x vaznicové. socha, polosocha, slemeno; vaznice x vazný trám; krokev x leměz (střešnice); stolice, kleštiny...

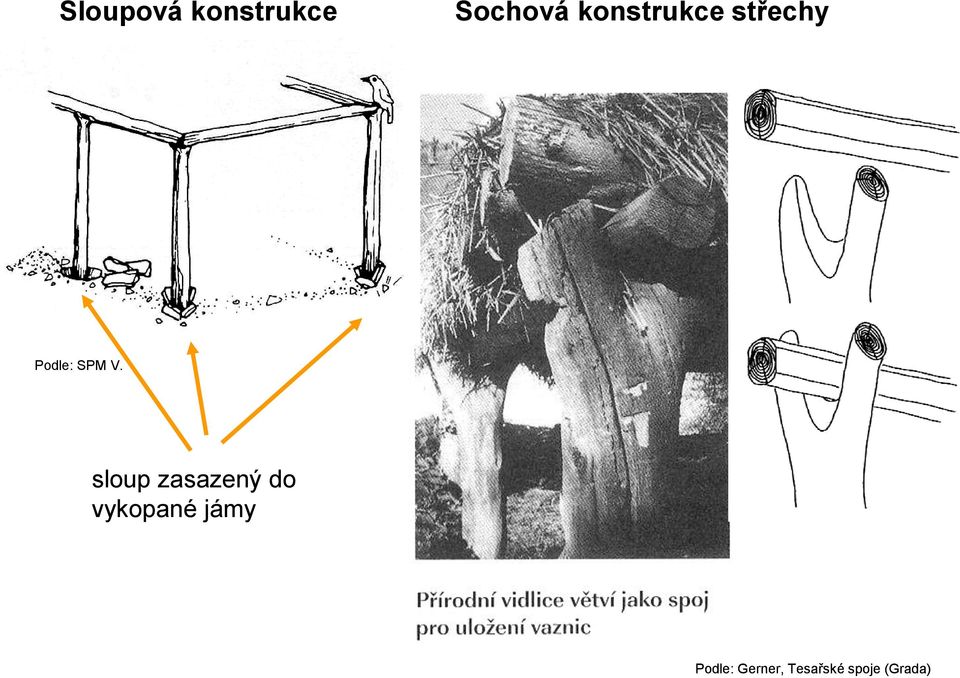

11 Sloupová konstrukce Sochová konstrukce střechy Podle: SPM V. sloup zasazený do vykopané jámy Podle: Gerner, Tesařské spoje (Grada)

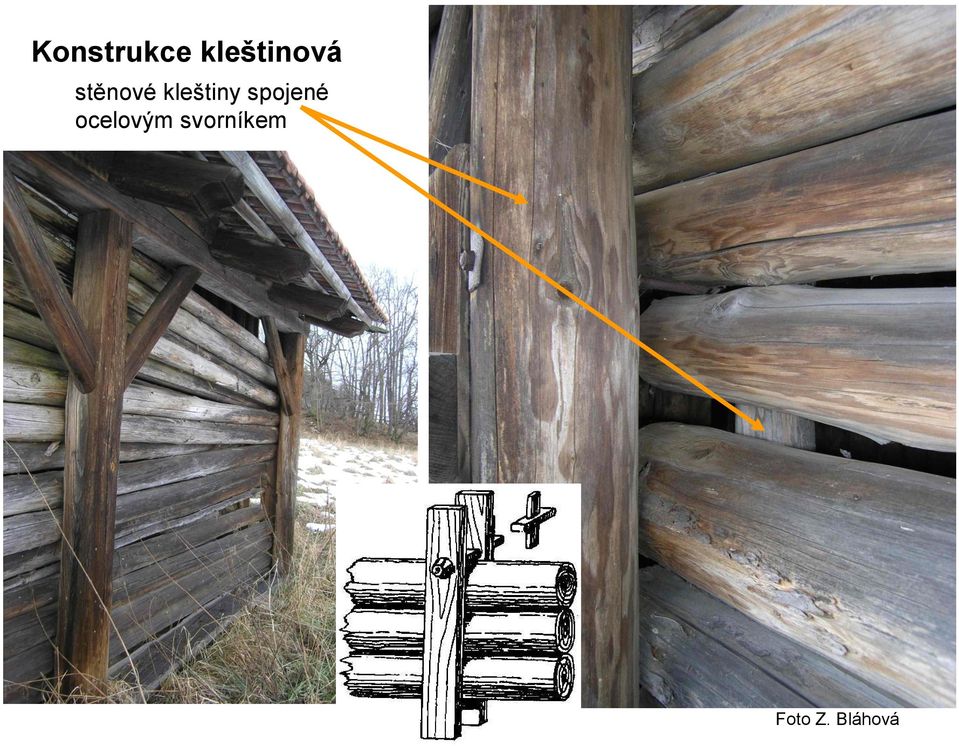

12 Konstrukce kleštinová stěnové kleštiny spojené ocelovým svorníkem Foto Z. Bláhová
13 Nové Sedlo (SO), kleštinová konstrukce - ohrada z pražců. Foto Z. Bláhová.
14 Konstrukce přístěnných sloupků Stěna je primárně (z podstaty) nebo sekundárně (následkem stáří či poškození) příliš slabá, aby unesla zatížení střechy, proto se souběžně s ní buduje řada sloupků, která střechu nese; odděluje se tak funkce nosná a krycí. Dobruška stará škola. Foto Z. Bláhová.
15 Konstrukce drážková Foto Z. Bláhová sloupek s drážkou a vodorovná břevna zasouvaná do drážky zúženými konci

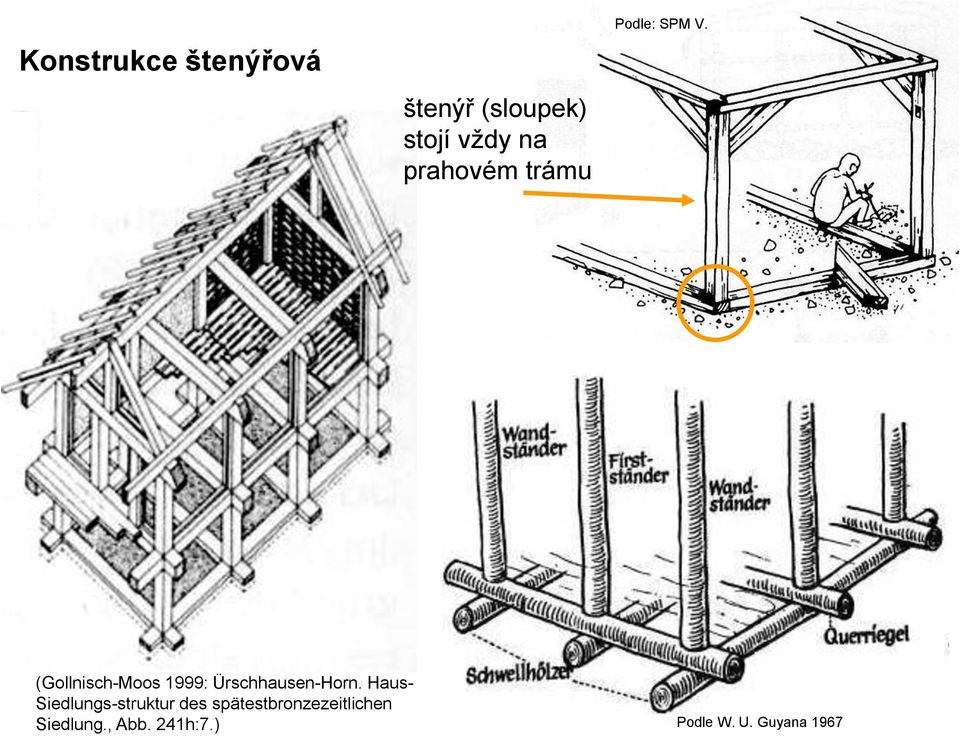

16 Konstrukce štenýřová štenýř (sloupek) stojí vždy na prahovém trámu Podle: SPM V. (Gollnisch-Moos 1999: Ürschhausen-Horn. Haus- und Siedlungs-struktur des spätestbronzezeitlichen Siedlung., Abb. 241h:7.) Podle W. U. Guyana 1967
17 Hrázděná konstrukce paždík ližina sloupek pásek ližinový vzpěra práh ondřejský kříž (křížová vzpěra) pásek prahový
18 Podle: Gerner, Tesařské spoje (Grada)

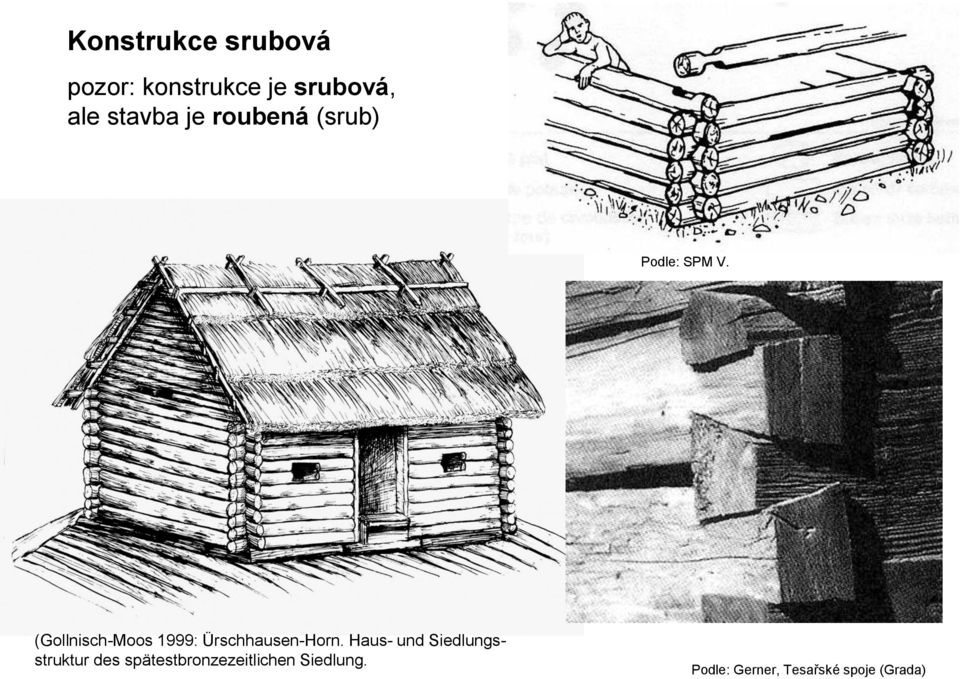

19 Konstrukce srubová pozor: konstrukce je srubová, ale stavba je roubená (srub) Podle: SPM V. (Gollnisch-Moos 1999: Ürschhausen-Horn. Haus- und Siedlungsstruktur des spätestbronzezeitlichen Siedlung. Podle: Gerner, Tesařské spoje (Grada)
20 Srub v kožichu a neomítnutá roubená stodola (Luštěnice NB, Martinice BN)
21 Podle: Gerner, Tesařské spoje (Grada)
22 Podle: Wesser 1903

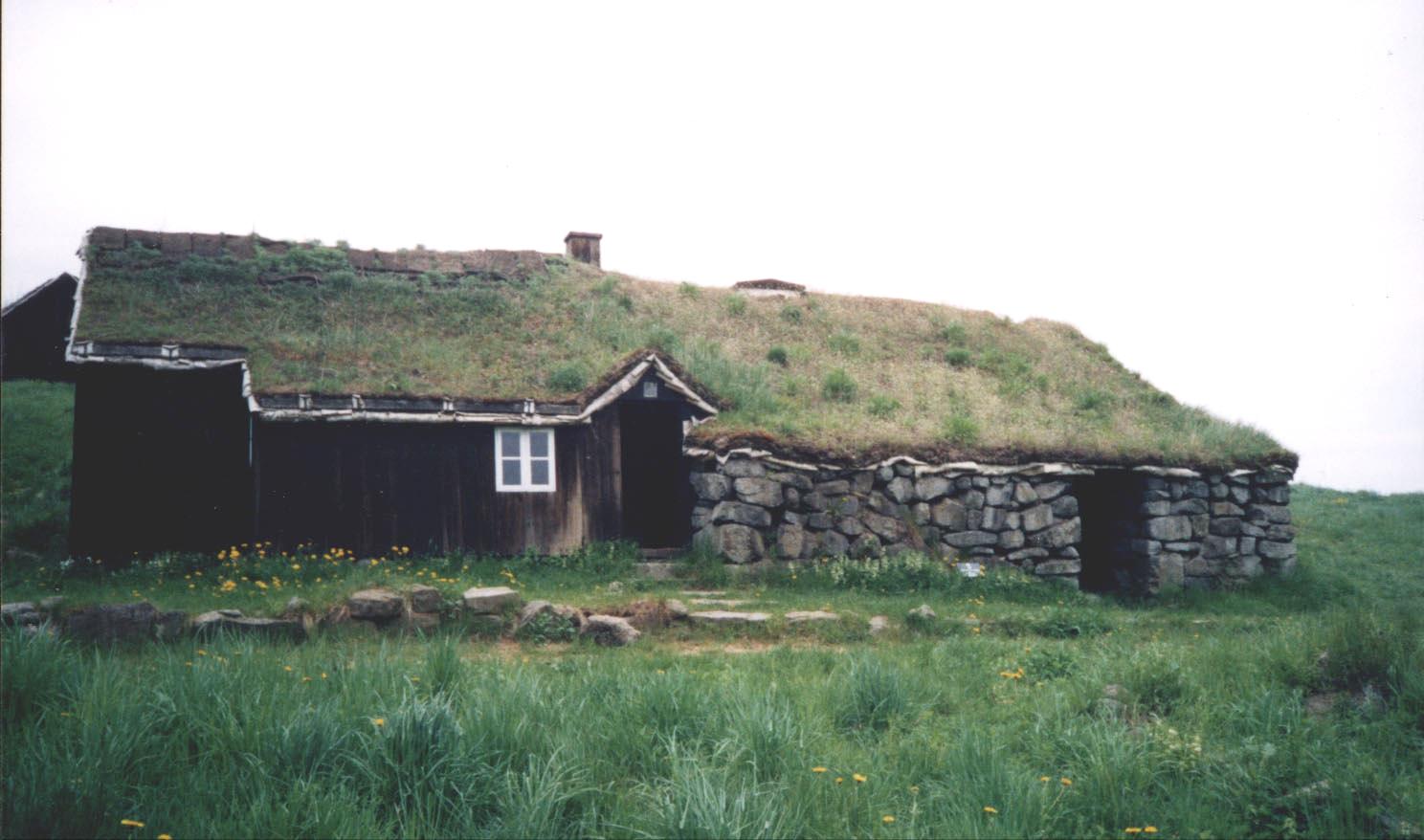

23 Kombinované konstrukce Podle: Schlichtherle Wahlster 1986 Foto M. Jančo
24 Foto R. Bláha Kombinované konstrukce Foto R. Bláha
