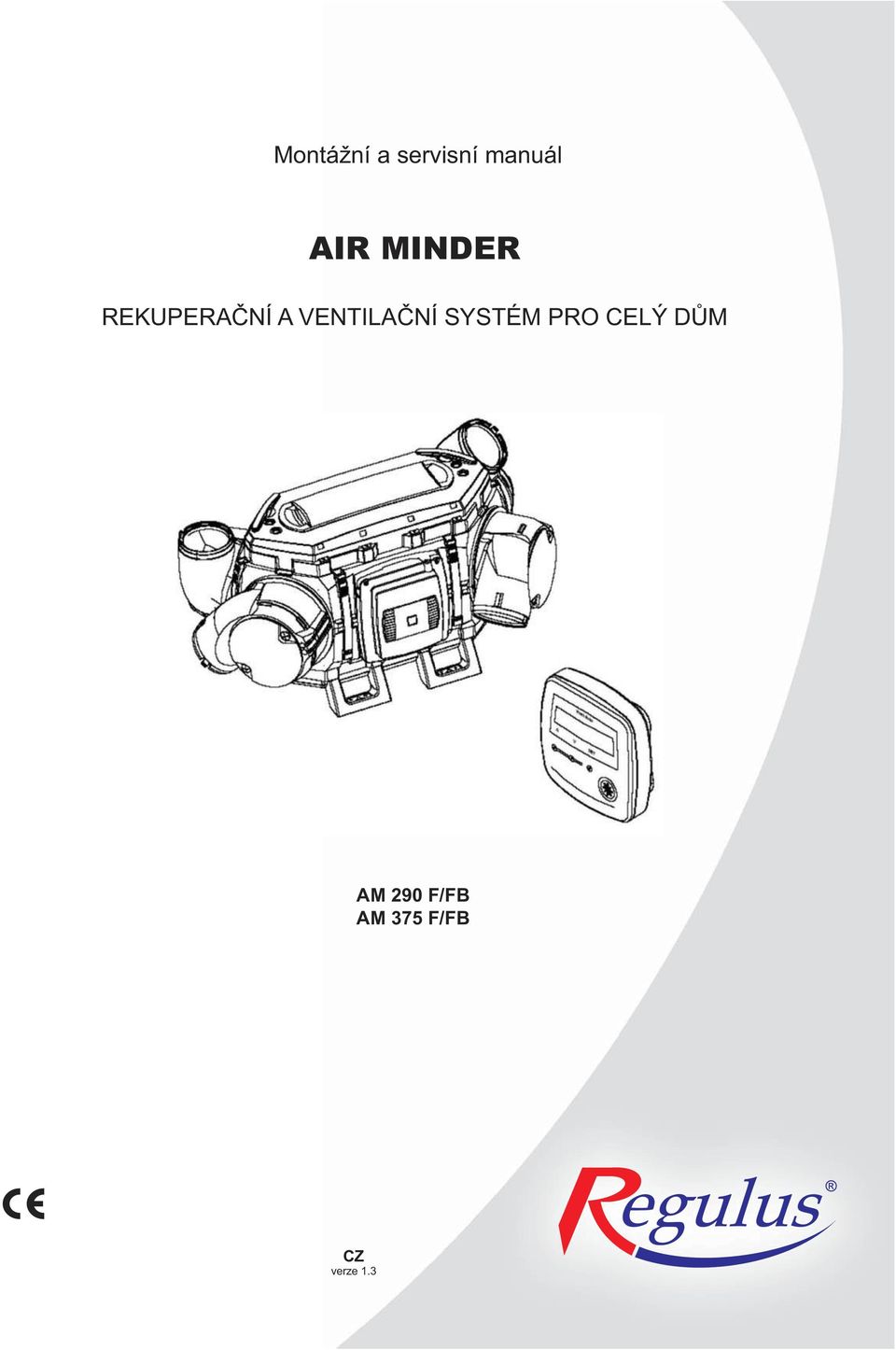

1 Montážní a servisní manuál AIR MINDER REKUPERA NÍ A VENTILA NÍ SYSTÉM PRO CELÝ D M AM 290 F/FB AM 375 F/FB CZ verze 1.3

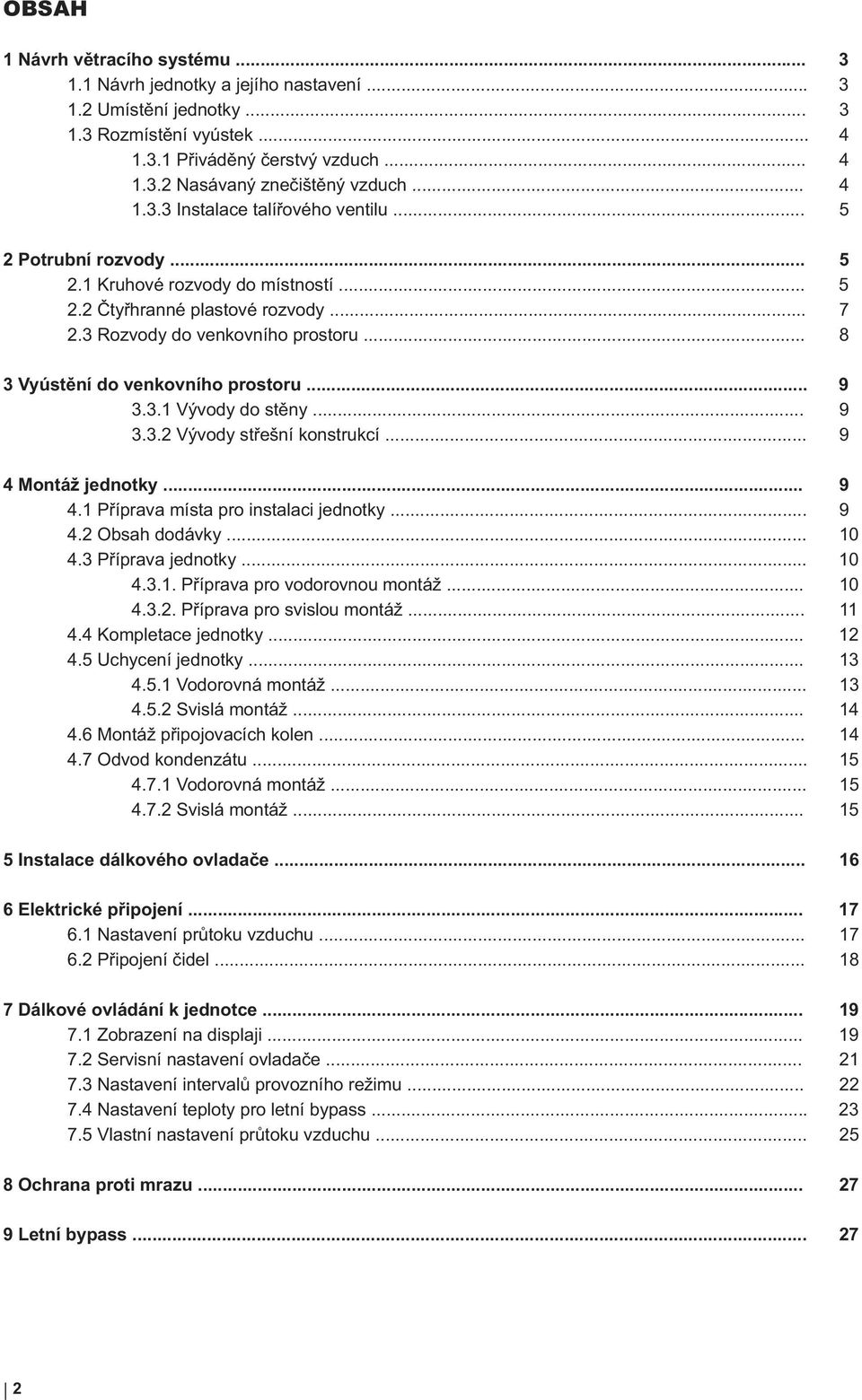

2 OBSAH 1 Návrh v tracího systému Návrh jednotky a jejího nastavení Umíst ní jednotky Rozmíst ní vyústek P ivád ný erstvý vzduch Nasávaný zne išt ný vzduch Instalace talí ového ventilu Potrubní rozvody Kruhové rozvody do místností ty hranné plastové rozvody Rozvody do venkovního prostoru Vyúst ní do venkovního prostoru Vývody do st ny Vývody st ešní konstrukcí Montáž jednotky P íprava místa pro instalaci jednotky Obsah dodávky P íprava jednotky P íprava pro vodorovnou montáž P íprava pro svislou montáž Kompletace jednotky Uchycení jednotky Vodorovná montáž Svislá montáž Montáž p ipojovacích kolen Odvod kondenzátu Vodorovná montáž Svislá montáž Instalace dálkového ovlada e Elektrické p ipojení Nastavení pr toku vzduchu P ipojení idel Dálkové ovládání k jednotce Zobrazení na displaji Servisní nastavení ovlada e Nastavení interval provozního režimu Nastavení teploty pro letní bypass Vlastní nastavení pr toku vzduchu Ochrana proti mrazu Letní bypass

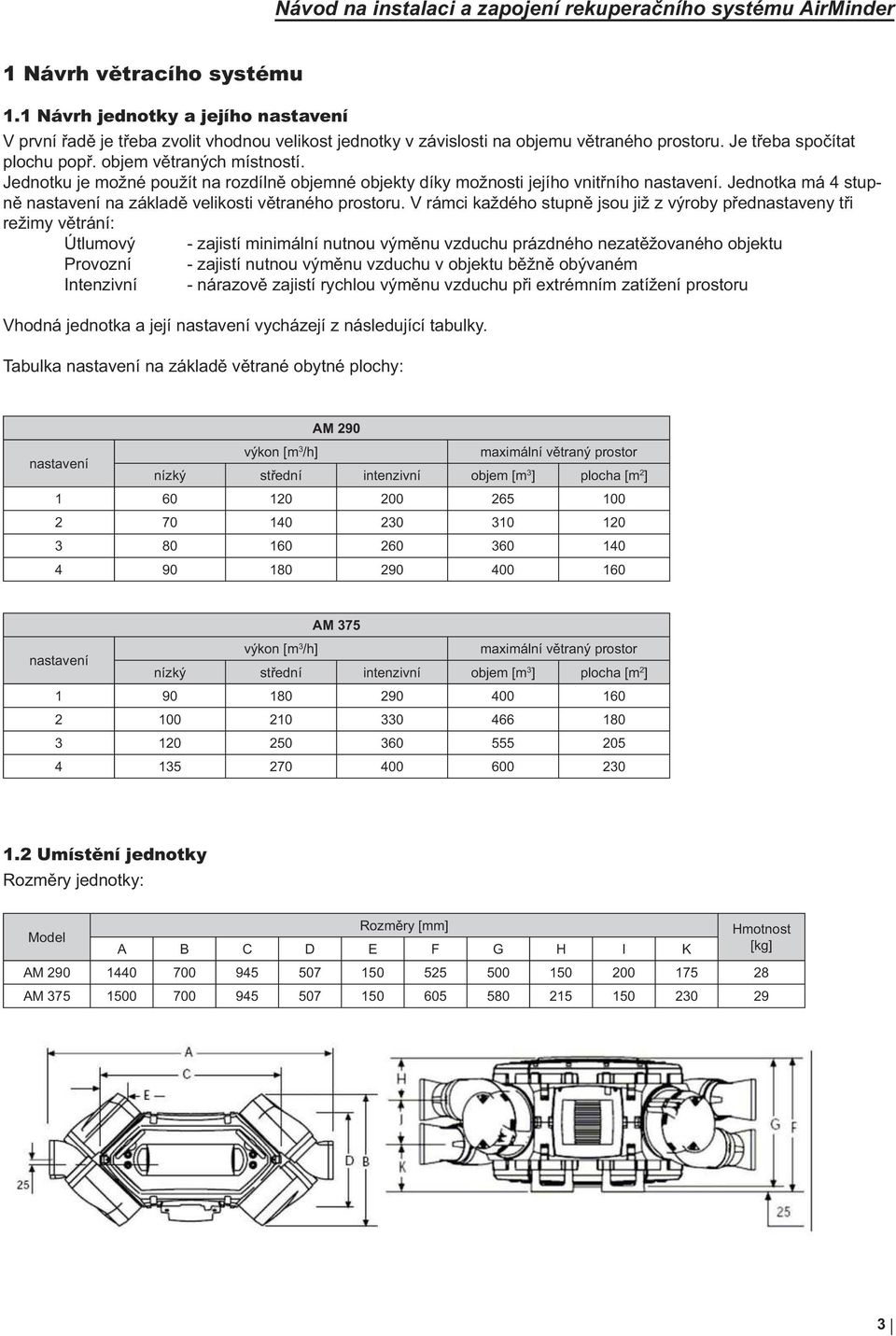

3 Návod na instalaci a zapojení rekupera ního systému AirMinder 1 Návrh v tracího systému 1.1 Návrh jednotky a jejího nastavení V první ad je t eba zvolit vhodnou velikost jednotky v závislosti na objemu v traného prostoru. Je t eba spo ítat plochu pop. objem v traných místností. Jednotku je možné použít na rozdíln objemné objekty díky možnosti jejího vnit ního nastavení. Jednotka má 4 stupn nastavení na základ velikosti v traného prostoru. V rámci každého stupn jsou již z výroby p ednastaveny t i režimy v trání: Útlumový - zajistí minimální nutnou vým nu vzduchu prázdného nezat žovaného objektu Provozní - zajistí nutnou vým nu vzduchu v objektu b žn obývaném Intenzivní - nárazov zajistí rychlou vým nu vzduchu p i extrémním zatížení prostoru Vhodná jednotka a její nastavení vycházejí z následující tabulky. Tabulka nastavení na základ v trané obytné plochy: AM 290 nastavení výkon [m 3 /h] maximální v traný prostor nízký st ední intenzivní objem [m 3 ] plocha [m 2 ] AM 375 nastavení výkon [m 3 /h] maximální v traný prostor nízký st ední intenzivní objem [m 3 ] plocha [m 2 ] Umíst ní jednotky Rozm ry jednotky: Model Rozm ry [mm] A B C D E F G H I K AM Hmotnost [kg] AM

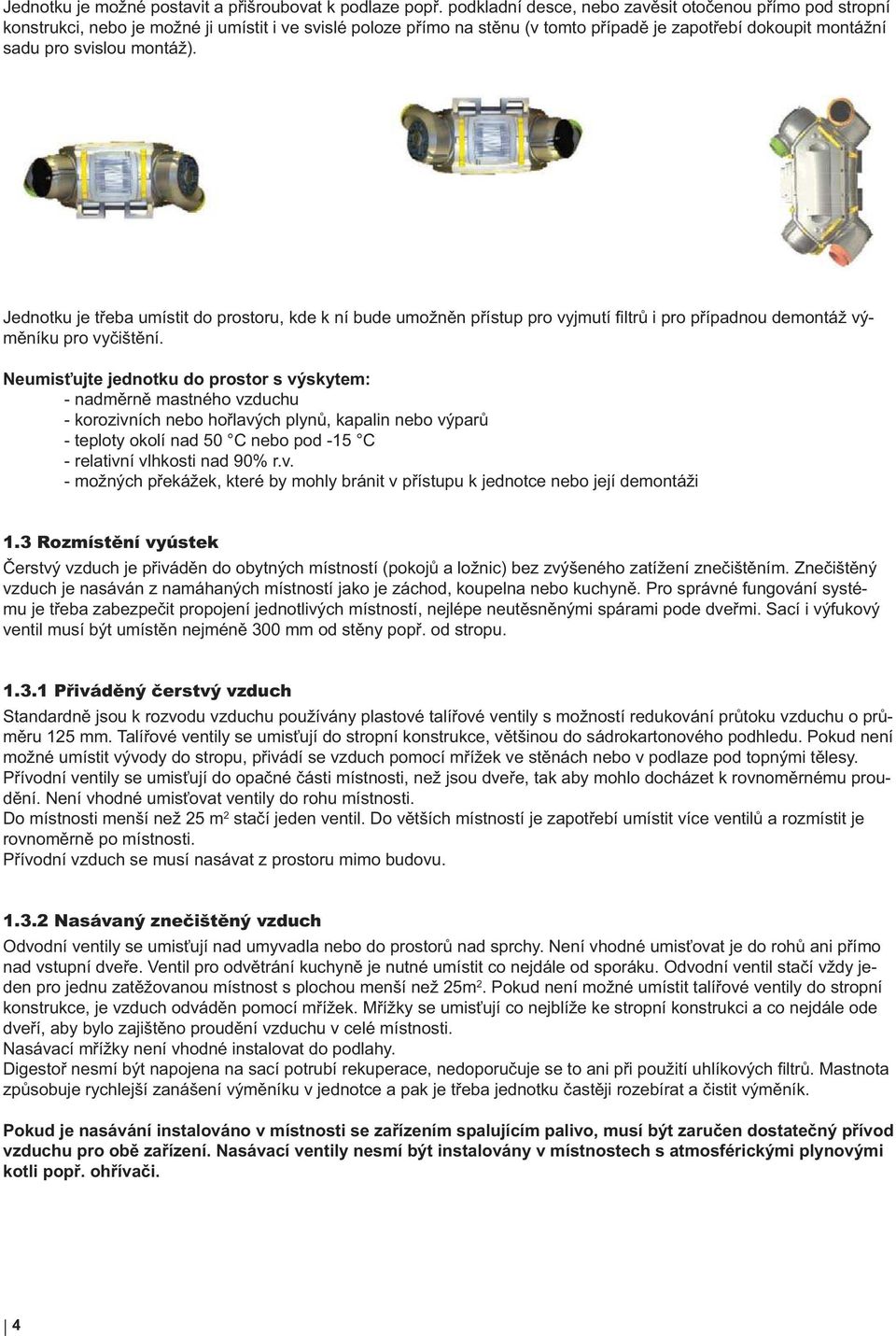

4 Jednotku je možné postavit a p išroubovat k podlaze pop. podkladní desce, nebo zav sit oto enou p ímo pod stropní konstrukci, nebo je možné ji umístit i ve svislé poloze p ímo na st nu (v tomto p ípad je zapot ebí dokoupit montážní sadu pro svislou montáž). Jednotku je t eba umístit do prostoru, kde k ní bude umožn n p ístup pro vyjmutí filtr i pro p ípadnou demontáž vým níku pro vy išt ní. Neumis ujte jednotku do prostor s výskytem: - nadm rn mastného vzduchu - korozivních nebo ho lavých plyn, kapalin nebo výpar - teploty okolí nad 50 C nebo pod -15 C - relativní vlhkosti nad 90% r.v. - možných p ekážek, které by mohly bránit v p ístupu k jednotce nebo její demontáži 1.3 Rozmíst ní vyústek erstvý vzduch je p ivád n do obytných místností (pokoj a ložnic) bez zvýšeného zatížení zne išt ním. Zne išt ný vzduch je nasáván z namáhaných místností jako je záchod, koupelna nebo kuchyn. Pro správné fungování systému je t eba zabezpe it propojení jednotlivých místností, nejlépe neut sn nými spárami pode dve mi. Sací i výfukový ventil musí být umíst n nejmén 300 mm od st ny pop. od stropu P ivád ný erstvý vzduch Standardn jsou k rozvodu vzduchu používány plastové talí ové ventily s možností redukování pr toku vzduchu o pr m ru 125 mm. Talí ové ventily se umis ují do stropní konstrukce, v tšinou do sádrokartonového podhledu. Pokud není možné umístit vývody do stropu, p ivádí se vzduch pomocí m ížek ve st nách nebo v podlaze pod topnými t lesy. P ívodní ventily se umis ují do opa né ásti místnosti, než jsou dve e, tak aby mohlo docházet k rovnom rnému proud ní. Není vhodné umis ovat ventily do rohu místnosti. Do místnosti menší než 25 m 2 sta í jeden ventil. Do v tších místností je zapot ebí umístit více ventil a rozmístit je rovnom rn po místnosti. P ívodní vzduch se musí nasávat z prostoru mimo budovu Nasávaný zne išt ný vzduch Odvodní ventily se umis ují nad umyvadla nebo do prostor nad sprchy. Není vhodné umis ovat je do roh ani p ímo nad vstupní dve e. Ventil pro odv trání kuchyn je nutné umístit co nejdále od sporáku. Odvodní ventil sta í vždy jeden pro jednu zat žovanou místnost s plochou menší než 25m 2. Pokud není možné umístit talí ové ventily do stropní konstrukce, je vzduch odvád n pomocí m ížek. M ížky se umis ují co nejblíže ke stropní konstrukci a co nejdále ode dve í, aby bylo zajišt no proud ní vzduchu v celé místnosti. Nasávací m ížky není vhodné instalovat do podlahy. Digesto nesmí být napojena na sací potrubí rekuperace, nedoporu uje se to ani p i použití uhlíkových filtr. Mastnota zp sobuje rychlejší zanášení vým níku v jednotce a pak je t eba jednotku ast ji rozebírat a istit vým ník. Pokud je nasávání instalováno v místnosti se za ízením spalujícím palivo, musí být zaru en dostate ný p ívod vzduchu pro ob za ízení. Nasávací ventily nesmí být instalovány v místnostech s atmosférickými plynovými kotli pop. oh íva i. 4

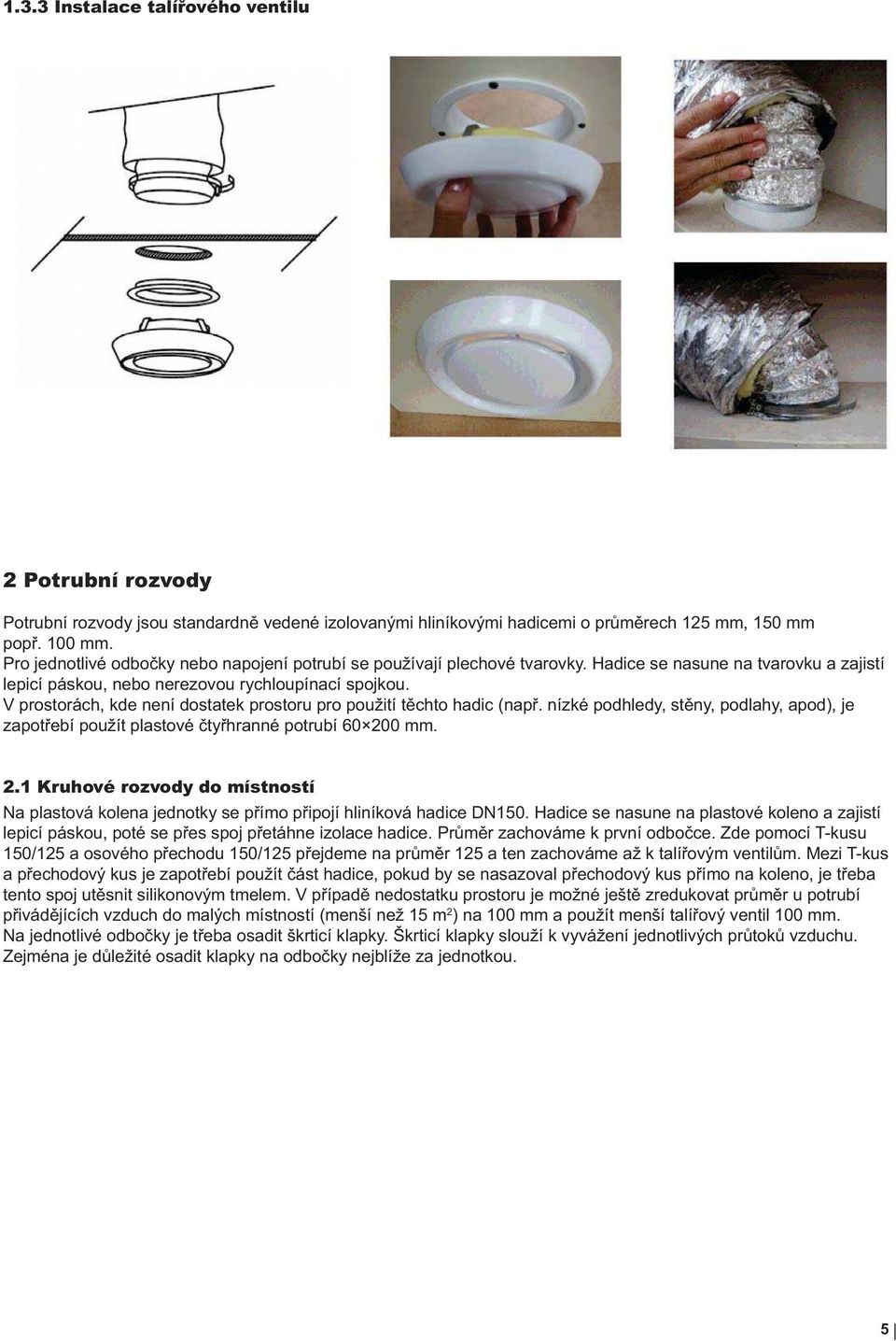

5 1.3.3 Instalace talí ového ventilu 2 Potrubní rozvody Potrubní rozvody jsou standardn vedené izolovanými hliníkovými hadicemi o pr m rech 125 mm, 150 mm pop. 100 mm. Pro jednotlivé odbo ky nebo napojení potrubí se používají plechové tvarovky. Hadice se nasune na tvarovku a zajistí lepicí páskou, nebo nerezovou rychloupínací spojkou. V prostorách, kde není dostatek prostoru pro použití t chto hadic (nap. nízké podhledy, st ny, podlahy, apod), je zapot ebí použít plastové ty hranné potrubí mm. 2.1 Kruhové rozvody do místností Na plastová kolena jednotky se p ímo p ipojí hliníková hadice DN150. Hadice se nasune na plastové koleno a zajistí lepicí páskou, poté se p es spoj p etáhne izolace hadice. Pr m r zachováme k první odbo ce. Zde pomocí T-kusu 150/125 a osového p echodu 150/125 p ejdeme na pr m r 125 a ten zachováme až k talí ovým ventil m. Mezi T-kus a p echodový kus je zapot ebí použít ást hadice, pokud by se nasazoval p echodový kus p ímo na koleno, je t eba tento spoj ut snit silikonovým tmelem. V p ípad nedostatku prostoru je možné ješt zredukovat pr m r u potrubí p ivád jících vzduch do malých místností (menší než 15 m 2 ) na 100 mm a použít menší talí ový ventil 100 mm. Na jednotlivé odbo ky je t eba osadit škrticí klapky. Škrticí klapky slouží k vyvážení jednotlivých pr tok vzduchu. Zejména je d ležité osadit klapky na odbo ky nejblíže za jednotkou. 5

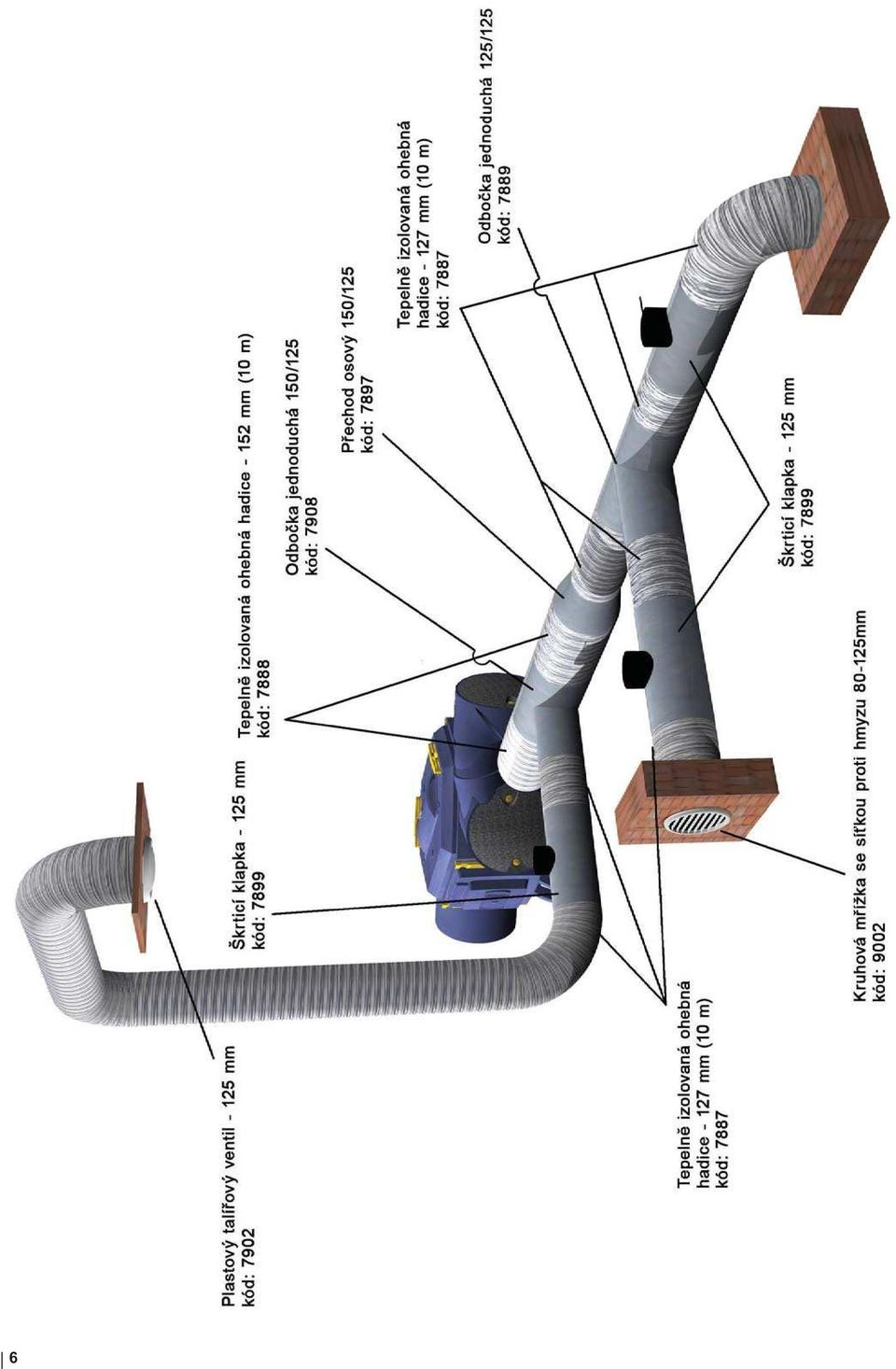

6 6

7 2.2 ty hranné plastové rozvody Na plastová kolena jednotky se p ímo p ipojí hliníková hadice DN150. P ed pr chodem obvodovou konstrukcí je t eba pr m r zredukovat na DN125. Hadice se nasune na plastové koleno a zajistí lepicí páskou, poté se p es spoj p etáhne izolace hadice. Tam, kde je prostor stísn ný a je t eba použít ty hranné plastové potrubí, je t eba zredukovat hadici pomocí osového p echodu 150/125 a na redukci nasadit p echod na ty hranné potrubí. V nevytáp ném prostoru je t eba potrubí izolovat. Redukce vzduchu se provádí pomocí talí ového ventilu nebo vložením ásti molitanu do potrubí pod m ížkou. 7

8 2.3 Rozvody do venkovního prostoru Na plastová kolena jednotky se p ímo p ipojí hliníková hadice DN150. Potrubí vyvedeme p ímo do venkovního prostoru. 8

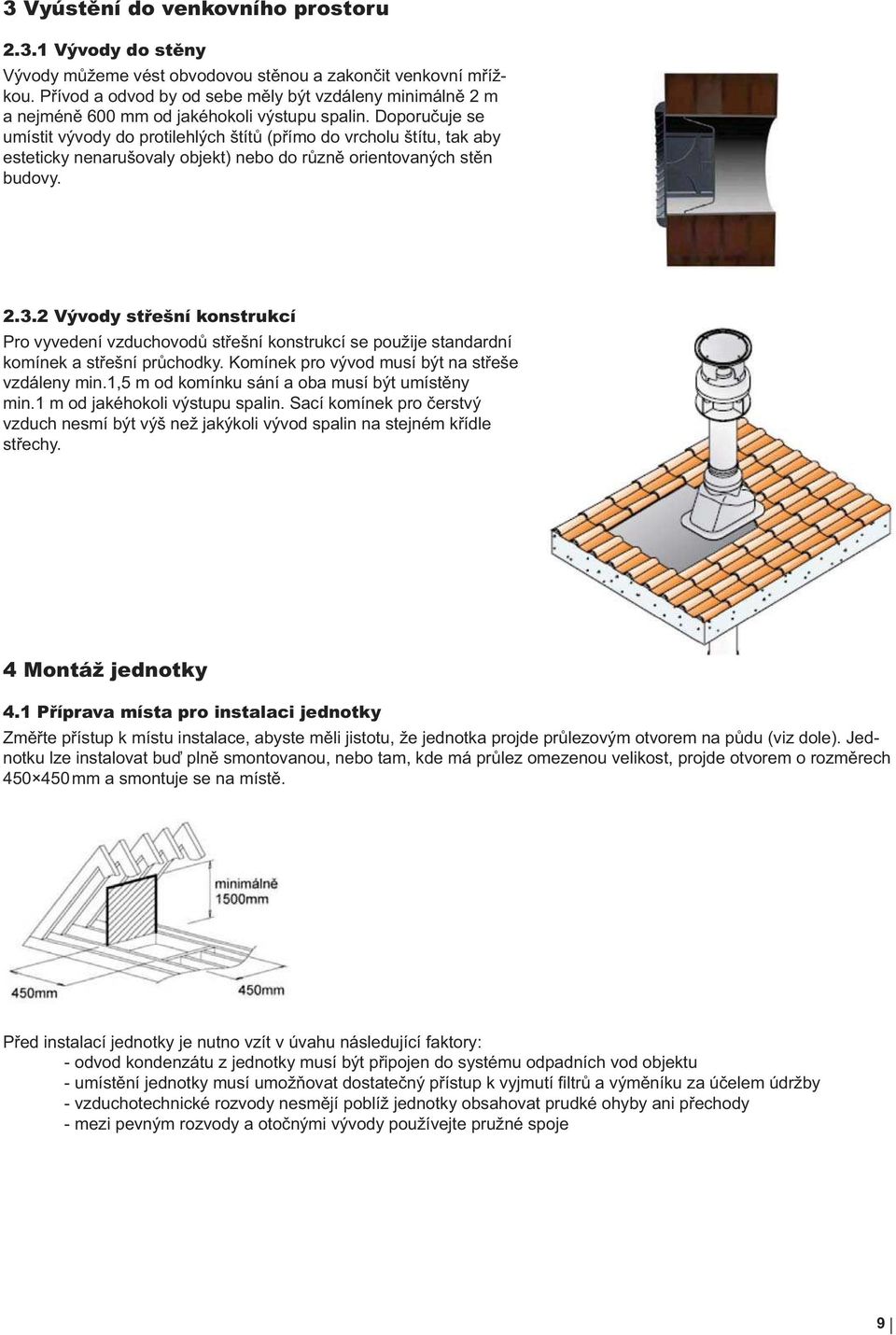

9 3 Vyúst ní do venkovního prostoru Vývody do st ny Vývody m žeme vést obvodovou st nou a zakon it venkovní m ížkou. P ívod a odvod by od sebe m ly být vzdáleny minimáln 2 m a nejmén 600 mm od jakéhokoli výstupu spalin. Doporu uje se umístit vývody do protilehlých štít (p ímo do vrcholu štítu, tak aby esteticky nenarušovaly objekt) nebo do r zn orientovaných st n budovy Vývody st ešní konstrukcí Pro vyvedení vzduchovod st ešní konstrukcí se použije standardní komínek a st ešní pr chodky. Komínek pro vývod musí být na st eše vzdáleny min.1,5 m od komínku sání a oba musí být umíst ny min.1 m od jakéhokoli výstupu spalin. Sací komínek pro erstvý vzduch nesmí být výš než jakýkoli vývod spalin na stejném k ídle st echy. 4 Montáž jednotky 4.1 P íprava místa pro instalaci jednotky Zm te p ístup k místu instalace, abyste m li jistotu, že jednotka projde pr lezovým otvorem na p du (viz dole). Jednotku lze instalovat bu pln smontovanou, nebo tam, kde má pr lez omezenou velikost, projde otvorem o rozm rech mm a smontuje se na míst. P ed instalací jednotky je nutno vzít v úvahu následující faktory: - odvod kondenzátu z jednotky musí být p ipojen do systému odpadních vod objektu - umíst ní jednotky musí umož ovat dostate ný p ístup k vyjmutí filtr a vým níku za ú elem údržby - vzduchotechnické rozvody nesm jí poblíž jednotky obsahovat prudké ohyby ani p echody - mezi pevným rozvody a oto nými vývody používejte pružné spoje 9

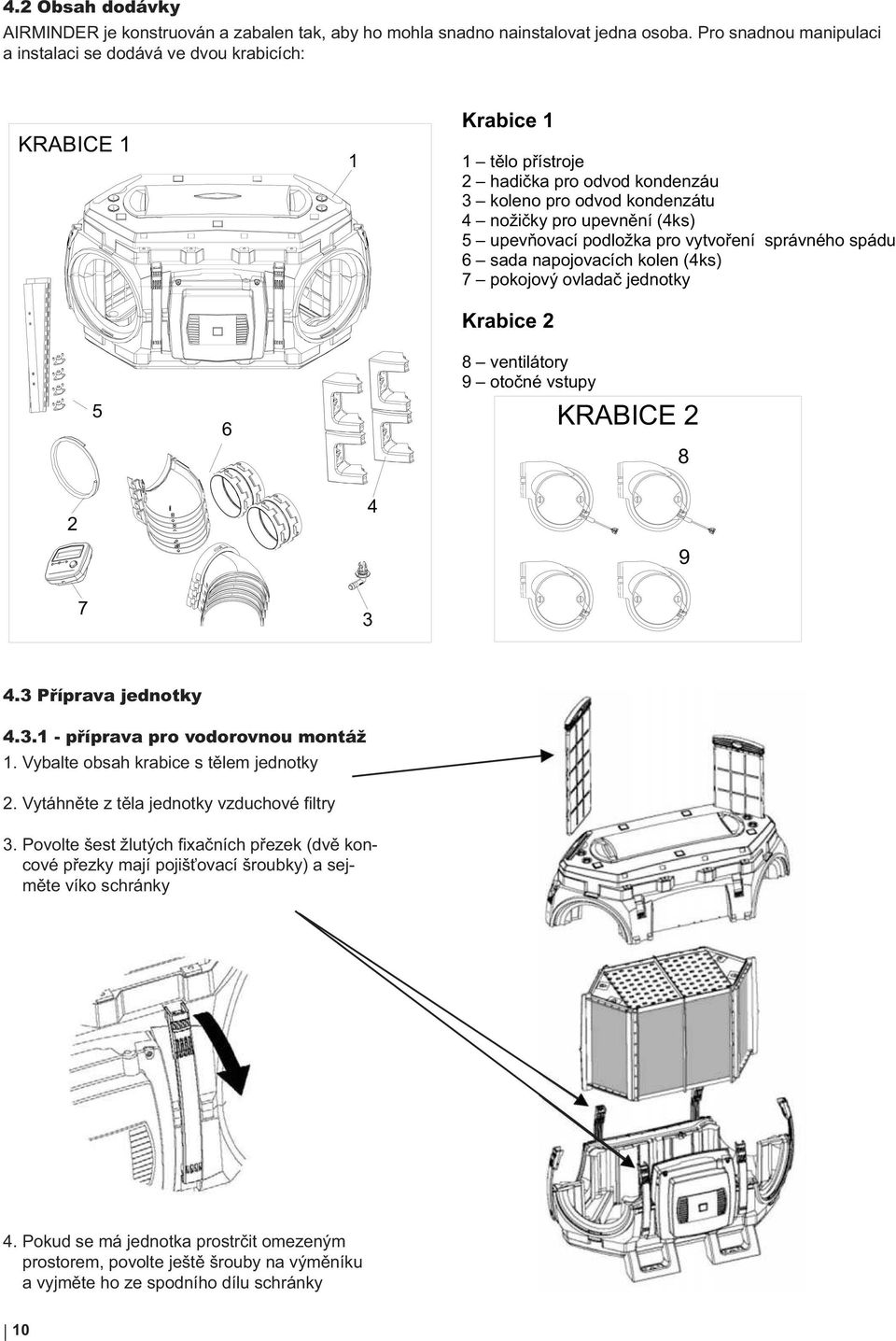

10 4.2 Obsah dodávky AIRMINDER je konstruován a zabalen tak, aby ho mohla snadno nainstalovat jedna osoba. Pro snadnou manipulaci a instalaci se dodává ve dvou krabicích: KRABICE 1 1 Krabice 1 1 t lo p ístroje 2 hadi ka pro odvod kondenzáu 3 koleno pro odvod kondenzátu 4 noži ky pro upevn ní (4ks) 5 upev ovací podložka pro vytvo ení správného spádu 6 sada napojovacích kolen (4ks) 7 pokojový ovlada jednotky Krabice ventilátory 9 oto né vstupy KRABICE P íprava jednotky p íprava pro vodorovnou montáž 1. Vybalte obsah krabice s t lem jednotky 2. Vytáhn te z t la jednotky vzduchové filtry 3. Povolte šest žlutých fixa ních p ezek (dv koncové p ezky mají pojiš ovací šroubky) a sejm te víko schránky 4. Pokud se má jednotka prostr it omezeným prostorem, povolte ješt šrouby na vým níku a vyjm te ho ze spodního dílu schránky 10

11 P íprava pro svislou montáž Úprava sk í ky vým níku Vyjm te sk í ku s vým níkem ze schránky p ístroje. Lokalizujte sektor, kam se bude montovat filtr vým níku. Je to okraj ozna ený žlutým symbolem (odtah). Do horní a spodní hrany tady vyvrtejte po 2 otvorech o Ø 5 mm, ve vzdálenostech jako na obrázku dole Vyvrtejte 2 otvory o Ø 5 mm Poloha otvor shora 7 Vyvrtejte 2 otvory o Ø 5 mm Poloha otvor zdola

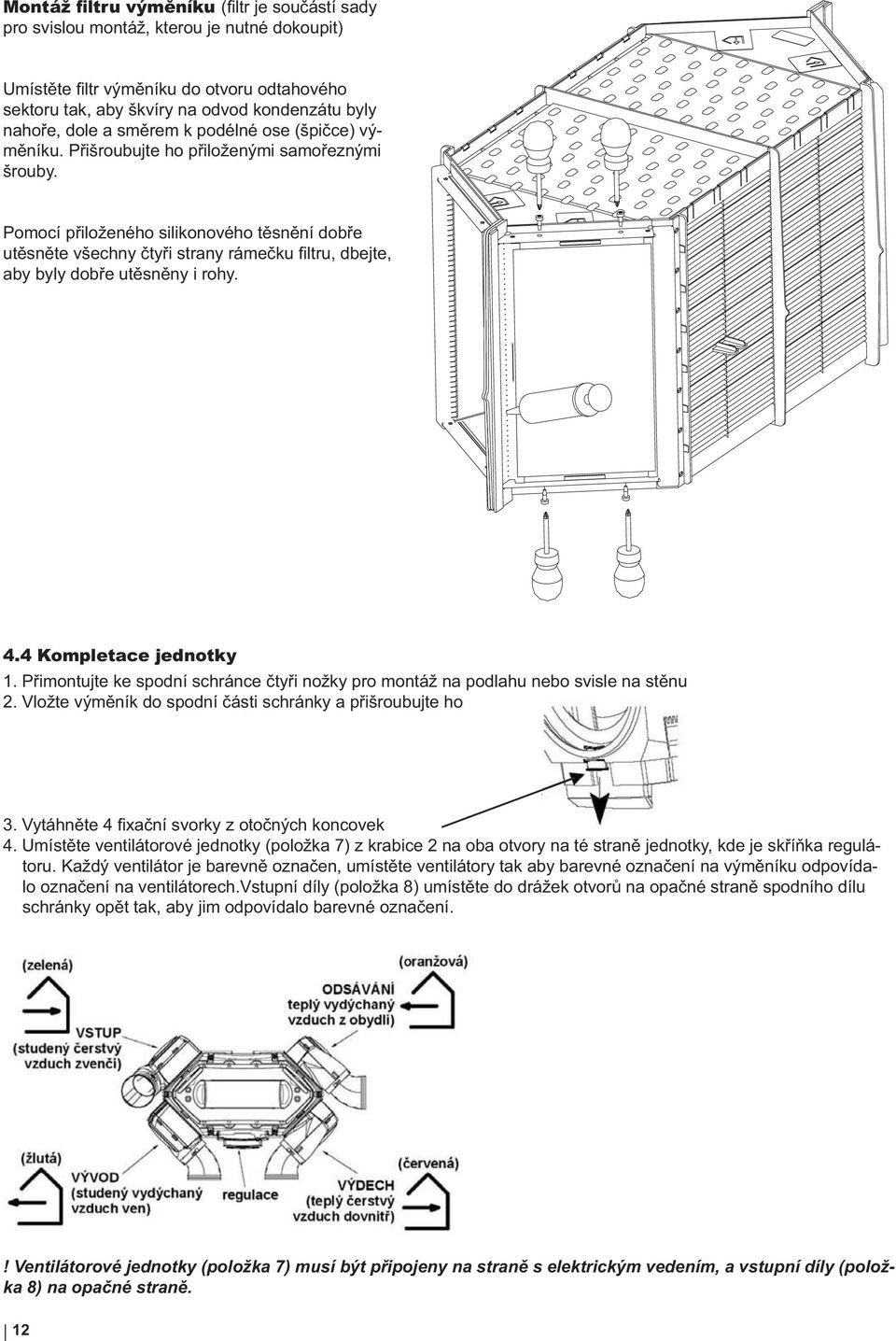

12 Montáž filtru vým níku (filtr je sou ástí sady pro svislou montáž, kterou je nutné dokoupit) Umíst te filtr vým níku do otvoru odtahového sektoru tak, aby škvíry na odvod kondenzátu byly naho e, dole a sm rem k podélné ose (špi ce) vým níku. P išroubujte ho p iloženými samo eznými šrouby. Pomocí p iloženého silikonového t sn ní dob e ut sn te všechny ty i strany ráme ku filtru, dbejte, aby byly dob e ut sn ny i rohy. 4.4 Kompletace jednotky 1. P imontujte ke spodní schránce ty i nožky pro montáž na podlahu nebo svisle na st nu 2. Vložte vým ník do spodní ásti schránky a p išroubujte ho 3. Vytáhn te 4 fixa ní svorky z oto ných koncovek 4. Umíst te ventilátorové jednotky (položka 7) z krabice 2 na oba otvory na té stran jednotky, kde je sk í ka regulátoru. Každý ventilátor je barevn ozna en, umíst te ventilátory tak aby barevné ozna ení na vým níku odpovídalo ozna ení na ventilátorech.vstupní díly (položka 8) umíst te do drážek otvor na opa né stran spodního dílu schránky op t tak, aby jim odpovídalo barevné ozna ení.! Ventilátorové jednotky (položka 7) musí být p ipojeny na stran s elektrickým vedením, a vstupní díly (položka 8) na opa né stran. 12

13 5. Nasa te víko schránky na spodní díl, p ichy te ho pomocí žlutých fixa ních p ezek a dotáhn te pojiš ovací šrouby 6. Oto te ventilátorové jednotky i vstupy do nejvhodn jší polohy pro p ipojení na vzduchotechnické rozvody. 7. Do horního dílu schránky zasu te vzduchové filtry (A a B) 8. Zafixujte oto né vývody v požadované poloze tím, že zastr íte žluté fixa ní svorky do t la p ístroje tak, aby nevy nívaly. 4.5 Uchycení jednotky Vodorovná montáž 1. Vodorovn montované jednotky musí mít sklon 10 sm rem k odvodu kondenzátu Montáž na podlahu Montáž pod strop Spádové podložky, sklon 5 Stropní trámky Odvod kondenzátu Stropní trámky Spádové podložky, sklon 5 Odvod kondenzátu 2. Jednotku je t eba p išroubovat k nosným hranol m pomocí 4 vrut (10 40 s kulatou hlavou) a podložek. 3. U n kterých aplikací m že být pot eba nainstalovat mezi jednotku a nosný materiál antivibra ní podložky 13

14 4.5.2 Svislá montáž 1. Pomocí p iložené šablony si vyzna te montážní body 2. Pak vyvrtejte otvory do st ny, vložte hmoždinky a p ipevn te jednotku pomocí vrut s p lkulatou hlavou a podložek. 3. U n kterých aplikací m že být pot eba nainstalovat mezi jednotku a štítovou st nu antivibra ní podložky. 318mm P idejte pod spodní nožku 19 mm silnou podložku, aby vznikl úhel 3 k odvodu kondenzátu. 457mm 4.6 Montáž p ipojovacích kolen pr m r kolen: AM mm Ø AM mm Ø Pro pohodlnou montáž mohou být p ipojovací kolena zafixována v jedné ze ty poloh pomocí bajonetového uzáv ru. 14

15 4.7 Odvod kondenzátu Vodorovná montáž 1. Oto ením o 90 vyjm te zátku otvoru na odvod kondenzátu (položka 1), stejným zp sobem vložte kolínko (položka 5). 2. P ipojte hadi ku (položka 2) ke kolínku na odvod kondenzátu a zajist te ji na míst hadicovou sponou. Srovnejte koleno s hadi kou, aby nevznikaly prudké ohyby nebo jiné p ekážky v odvodu kondenzátu. 3. Umíst te hadi ku na odvod kondenzátu podle nákresu 4. Odpadní sifon musí být níže než výstup z kolena odvodu kondenzátu A Svislá montáž Pro svislou montáž jednotky je zapot ebí dokoupit montážní sadu. Oto ením o 90 vyjm te zátky dvou otvor na odvod kondenzátu (položky 1 a 2). 1. Vyjm te vodorovný sb ra kondenzátu 2. Na ob hadi ky odvodu kondenzátu nasa te t snicí kroužky 3. Prostr te tyto hadi ky skrz otvory na odvod kondenzátu ve spodním dílu schránky a p ipojte k nim svislý sb ra kondenzátu. 4. Zastr te svislý sb ra kondenzátu podél spodní hrany t lesa vým níku 5. Vložte t leso vým níku do spodního dílu schránky 6. Posu te t snicí kroužky po hadi kách tak, aby byl p ístroj dokonale ut sn n. 7. P ipojte hadi ky na odpadní systém budovy a zajist te je na míst pomocí hadicové spony. Nikde nesmí vzniknout prudké ohyby nebo jiné p ekážky v odvodu kondenzátu! 8. Odpadní sifon musí být níže než výstup z kolínka odvodu kondenzátu A. 15

16 5 Instalace dálkového ovlada e 1. Zasu te malý plochý šroubovák do št rbiny na dolní stran ovlada e, jemným tlakem uvoln te západku a opatrným pá ením sm rem vzh ru otev ete víko, které pak lze zcela sejmout. 2. P ipevn te zadní díl ovlada e na zvolené místo pomocí dvou otvor ve tvaru klí ové dírky. Montážní otvory 3. P ipojte kabel ke svorkám na základ obrázku. Nízkonap ový ty žilový kabel (položka 4) je p ipojen ke svorkám ovlada e v následujícím po adí: 16

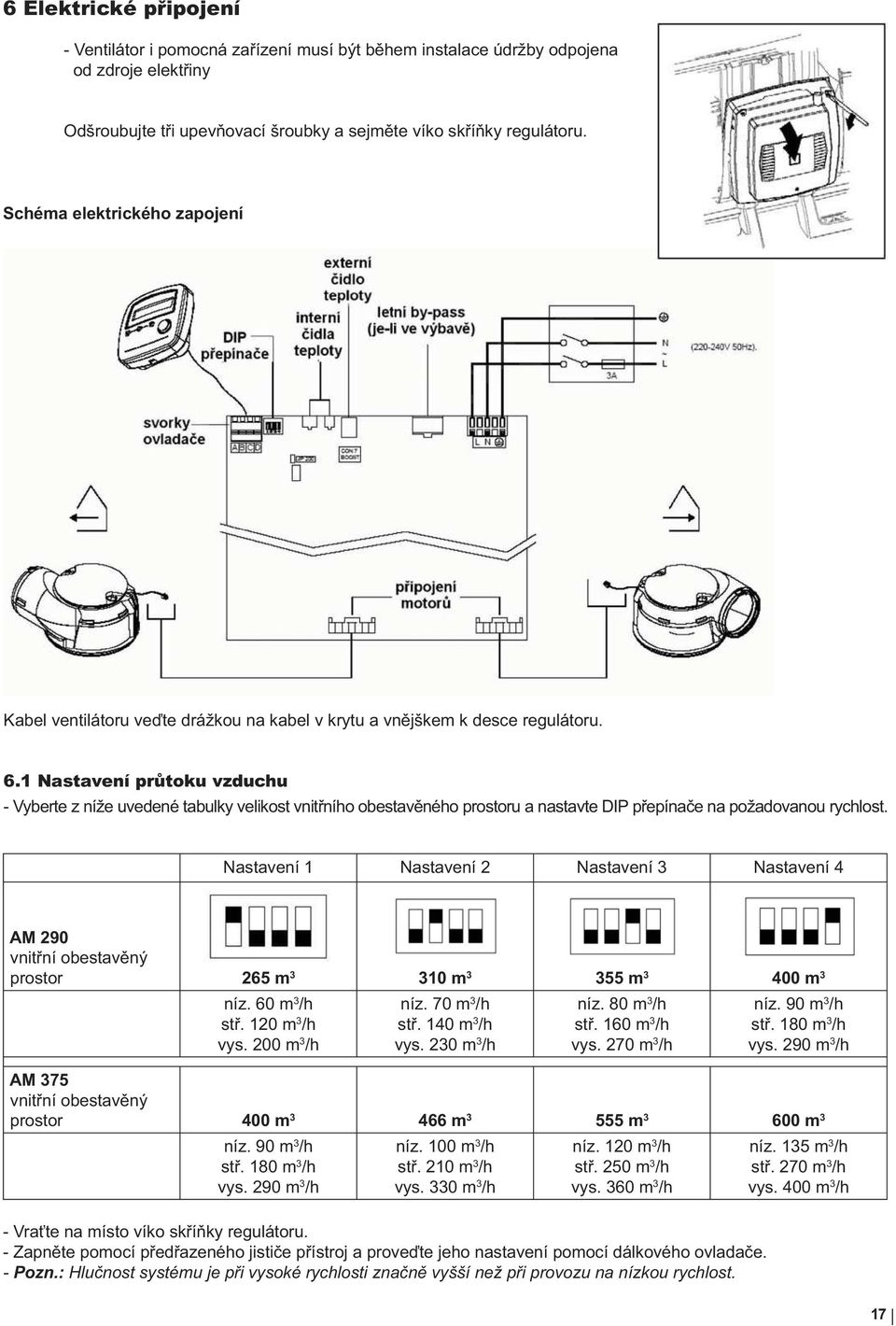

17 6 Elektrické p ipojení - Ventilátor i pomocná za ízení musí být b hem instalace údržby odpojena od zdroje elekt iny Odšroubujte t i upev ovací šroubky a sejm te víko sk í ky regulátoru. Schéma elektrického zapojení Kabel ventilátoru ve te drážkou na kabel v krytu a vn jškem k desce regulátoru. 6.1 Nastavení pr toku vzduchu - Vyberte z níže uvedené tabulky velikost vnit ního obestav ného prostoru a nastavte DIP p epína e na požadovanou rychlost. Nastavení 1 Nastavení 2 Nastavení 3 Nastavení 4 AM 290 vnit ní obestav ný prostor 265 m m m m 3 níz. 60 m 3 /h st. 120 m 3 /h vys. 200 m 3 /h níz. 70 m 3 /h st. 140 m 3 /h vys. 230 m 3 /h níz. 80 m 3 /h st. 160 m 3 /h vys. 270 m 3 /h níz. 90 m 3 /h st. 180 m 3 /h vys. 290 m 3 /h AM 375 vnit ní obestav ný prostor 400 m m m m 3 níz. 90 m 3 /h st. 180 m 3 /h vys. 290 m 3 /h níz. 100 m 3 /h st. 210 m 3 /h vys. 330 m 3 /h níz. 120 m 3 /h st. 250 m 3 /h vys. 360 m 3 /h - Vra te na místo víko sk í ky regulátoru. - Zapn te pomocí p ed azeného jisti e p ístroj a prove te jeho nastavení pomocí dálkového ovlada e. - Pozn.: Hlu nost systému je p i vysoké rychlosti zna n vyšší než p i provozu na nízkou rychlost. níz. 135 m 3 /h st. 270 m 3 /h vys. 400 m 3 /h 17

18 6.2 P ipojení idel Zvolte požadovaná externí idla. 18

19 7. Dálkové ovládání k jednotce: 7.1 Zobrazení na Displeji Zobrazení p i b žném provozu. Na horní ádce je zobrazen režim, ve kterém jednotka práv pracuje. Low Speed = útlumový režim Medium Speed = provozní režim Boost Speed = intenzivní výkon Na druhé ádce jsou zobrazeny hodiny a den M e d i T u e u m S p e e d 1 1 : 1 5 DEFROST ACTIVE = Režim odmrazování Když teplota nasávaného venkovního vzduchu leží mezi 0 C a -5 C, automaticky se aktivuje odmrazovací režim. V tomto režimu se sníží pr tok p ivád ného vzduchu a zvýší se pr tok odsávaného vzduchu, aby se zabránilo tvorb námrazy na vým níku. Pokud teplota nasávaného venkovního vzduchu klesne pod -5 C, automaticky se aktivuje odmrazovací režim. V tomto režimu se automaticky vypne ventilátor p ivád ného vzduchu, sací ventilátor pob ží dále na snížený výkon, aby se zabránilo tvorb námrazy na vým níku. D E F R O S T A C T I V E Režim odmrazování s bypassem (pouze modely AM290FB a AM375FB) Teplota nasávaného vzduchu poklesla na -1 C nebo níž. V jednotce se otevírá klapka bypassu, která umožní venkovnímu vzduchu obejít vým ník. Tím je zabrán no vzniku podtlaku ve venkovních prostorách a zárove dochází k oh átí vým níku nasávaným vnit ním vzduchem. Když teplota nasávaného vzduchu stoupne nad 0 C, klapka se zav e a jednotka bude pokra ovat v normálním provozu. D E F R O S T A C T I V E B Y P A S S M O D E Režim poruchy topení (ochrana) BLIKÁ (aktivuje se v p ípad poruchy úst edního vytáp ní) Když otopná soustava není schopna udržet v interiéru teplotu alespo 5 C (nap. kv li poruše), jednotka rekuperace se automaticky vypne a na displeji se zobrazí heating failure. H E A T I N G F A N O F F F A I L U R E Režim poruchy topení (restart ventilátoru) BLIKÁ Rekupera ní jednotka bude pokra ovat ve snaze o restart tím, že bude každých 60 minut vždy 10 minut m it vnit ní teplotu. Jakmile teplota odvád ného vzduchu stoupne nad 5 C, jednotka se vrátí do normálního provozního režimu. H E A T I N G F A I L U R E F A N R E - S T A R T I N G 19

20 C h e c k F i l t e r Filter Check = Kontrola filtru (st ídá se po 3 s. s displejem provozního zobrazení) Je nutno zkontrolovat filtry na vstupním i výstupním potrubí. Filtry rekupera ní jednotky vyžadují pravidelnou kontrolu a ist ní. Filtr je t eba vyjmout z jednotky, zkontrolovat. išt ní filtru se provádí jarovou vodou, v p ípad vým ny filtru je t eba vyjmout filtra ní textilii z rámu a nahradit novou. Pro potvrzení provedené kontroly a k resetu upozorn ní stiskn te a podržte po dobu 10 s tla ítka a. Poté displej p estane blikat a za ne b žet nový interval pro kontrolu. Interval upozorn ní je nastaven p i montáži jednotky, standardn na 3 m síce. S e 0 2 r v i c e P h o n e Je-li zjišt na závada, jednotka se vypne a na displeji se zobrazí servisní telefon st ídav s kódem závady. Kód závady 1 = Ventilátor na sání nefunguje 2 = Ventilátor odtahu nefunguje 3 = Nefunguje ani jeden ventilátor 8 = Teplotní idlo T1 je vadné 16 = Teplotní idlo T2 je vadné R u n n i n g T i m e H H H H H Pokud se objeví sou asn n kolik závad, na displeji se objeví sou et jednotlivých kód všech indikovaných závad. Nap. p i poruše odtahového ventilátoru (kód=2) a zárove poruše teplotního idla T1 (kód=8) se na displeji objeví kód 10 (=2+8). Doba chodu systému Chcete-li zobrazit celkovou provozní dobu (hodin), stiskn te a podržte tla ítka, a po dobu 5 s. Poté se na displaji zobrazí celkový as provozu jednotky v hodinách od jejího prvního startu. Po 10 s se displej vrátí k normálnímu zobrazení. Pozn: Po itadlo provozních hodin nelze vynulovat. Celková doba chodu z stane zachována i v p ípad výpadku elekt iny. Provozní zobrazení Spušt ní vysokého výkonu Stiskem kulatého tla ítka na ovlada i jednotky spustíte intenzivní režim bez ohledu na aktuální režim (st ední nebo nízká intenzita dle denní doby). Displej se zm ní z obvyklého zobrazení na následující obrazovku: M e T u e d i u m S p e e d 1 1 : 1 5 B o o s t S p e e d T u e 1 1 : 1 5 Dalším stiskem tla ítka Boost se jednotka vrátí ke svému b žnému režimu (st ední nebo nízká intenzita dle denní doby a nastaveného programu). M e d i u m S p e e d T u e 1 1 : 1 5 Tla ítko Boost Pozn: Pokud není podruhé stisknuto tla ítko Boost, aby se provoz vrátil k b žnému režimu, vrátí se k normálu v okamžiku nejbližší nastavené zm ny režim. 20

21 7.2 Servisní nastavení ovlada e (odborným pracovníkem) Zapn te jisti em p ívod elekt iny do p ístroje. Po zapnutí se na displeji zobrazí: DEN (bliká) HODINY MINUTY Nastavení dne Stiskem tla ítka nebo nastavte požadovaný den. Stiskem tla ítka den uložte, za ne blikat hodina. Nastavení hodiny Stiskem tla ítka nebo nastavte požadovanou hodinu. Stiskem tla ítka hodinu uložte, za nou blikat minuty. Nastavení minut Stiskem tla ítka nebo nastavte požadované minuty. Stiskem tla ítka minuty uložte, displej ukáže další obrazovku nastavení. Tovární nastavení systému je: Denní provoz 06:00-22:30 st ední rychlost No ní provoz 22:30-06:00 nízká rychlost Nastavení tel. ísla na servis Servisní firma m že do ovlada e zadat své telefonní íslo. Stiskem nebo nastavte první íslo. Stiskem tla ítka ho potvr te a posunete se na zadávání druhého ísla. Opakujte popsané kroky, dokud nezadáte celé tel. íslo. Tiskn te tla ítko, dokud displej neza ne ukazovat b žné provozní údaje (viz displej G:4). Podržením tla ítka po dobu 5 sec. lze telefonní íslo vymazat. Podržením tla ítka intenzivního provozu * po dobu 12 sec. se obnoví tovární nastavení. 21

22 7.3 Nastavení interval provozního režimu Provozní zobrazení Stiskn te dvakrát tla ítko a displej se zm ní ze základního zobrazení na dole uvedený text M e T u e d i u m S p e e d 1 1 : 1 5 M e d O n O f f T u e 0 6 : : 3 0 den as zapnutí provozního režimu as p echodu z provozního režimu do útlumu Nastavení dne zapnutí Stiskn te tla ítko a Den za ne blikat. Opakovan tiskn te nebo, až dojdete na požadovaný den, pak stiskn te, den se uloží a za ne blikat hodina zapnutí. M e d F r i 0 6 : O n O f : f 0 0 Nastavení hodiny zapnutí Opakovan tiskn te nebo, až dojdete na požadovanou hodinu, pak stiskn te, hodina zapnutí se uloží a za nou blikat minuty zapnutí. M e d F r i 0 7 : O n O f : f 0 0 Nastavení minut zapnutí Opakovan tiskn te nebo, až dojdete na požadované minuty, pak stiskn te, minuty zapnutí se uloží a za ne blikat hodina vypnutí. M e d F r i 0 7 : O n O f : f 0 0 Stejným zp sobem nastavíme as vypnutí. Takto nastavíme jednotlivé intervaly pro jednotlivé dny v týdnu. Pozn: Pokud systém b ží v jiném režimu než základním (zm n né asy pro základní chod), v pravém dolním rohu displeje je zobrazen informa ní symbol ( erný tvere ek). Stiskem a podržením tla ítka Boost (intenzivního režimu) po dobu 12 s se obnoví tovární nastavení pro denní i no ní chod. 22

23 7.4 Nastavení teploty pro letní bypass (Tato funkce je dostupná pouze u model s ozna ením FB) Provozní zobrazení Tiskn te tla ítko tolikrát, až se na displeji objeví níže uvedený text (tovární nastavení Pokojové teploty je 20 C). M e T u e d i u m S p e e d 1 1 : 1 5 I n d o o r T e m p 2 0 C Nastavená teplota v ineriéru Volba požadované Pokojové teploty Stiskn te tla ítko a teplota za ne blikat. Pomocí tla ítek nebo zvolte požadovanou hodnotu. Pokojovou teplotu lze nastavit mezi 16 a 30 C. P l e a s e S e t T 2 0 C e m p Nastavení teploty Stiskn te tla ítko, teplota z stane zobrazena a displej se zm ní. I n d o o r T e m p 2 3 C Návrat k normálnímu provozu Pokud nestisknete žádné tla ítko, po krátké chvíli se displej vrátí do základního zobrazení. M e d T u e i u m S p e e d 1 1 : 1 5 Summer bypass on = Aktivní letní bypass Letní bypass se aktivuje v p ípad, že vnit ní teplota je nad požadovanou nastavenou teplotou a zárove je venkovní teplota nižší. Tak nedochází v letním období k dalšímu p ih ívání prostoru vlivem rekuperace. Když je aktivní letní bypass, v horním ádku displeje se bude st ídat po 10 s text Summer Bypass On (letní bypass zapnutý) a Med Speed / Low Speed (st ední rychlost / pomalý chod - podle denní doby). S U M M E R T u e B Y P A S S 1 1 : 1 5 O N 23

24 Deaktivace funkce letního bypassu p ed zimou. Podržte sou asn tla ítka, a po alespo 5 s, displej se pak zm ní na zobrazení vpravo. Stiskn te tla ítko, až se displej zm ní na zobrazení vpravo. R u n n i n g T i m e Stiskn te tla ítko, až se displej zm ní na zobrazení vpravo. S u m m e O n r M o d e Stiskn te tla ítko, až se displej zm ní na zobrazení vpravo. Pozn: Po 20 s se displej vrátí do základního zobrazení. S u m m e O f f r M o d e 24

25 7.5 Vlastní nastavení pr toku vzduchu U jednotky jsou p ednastaveny z výroby pr toky vzduchu dle tabulky v úvodu. Nastavení podle velikosti objektu se provádí pouze ur ením jednoho nastavení z tabulky a tomu pak odpovídají jednotlivé režimy provozu. Je však, možné nastavit p ímo požadované pr toky p esn dle následujícího postupu. v R u n n i n g v T i m e Stiskn te sou asn tla ítka, a a podržte je alespo 5 s, dokud se displej nezm ní na zobrazení vpravo. Tiskn te, až se displej zm ní na zobrazení vpravo. Zobrazí se aktuální kódové ozna ení pr toku pro vstup a výstup. Po stisknutí m žete nastavit pr tok sání, dalším stiskem pr tok výdechu a dalším stiskem se nové hodnoty uloží. v I n t a k e E x h a u s t M 0 8 M 0 8 v Dostupný externí tlak ventilátoru je min. 200 Pa p i všech rychlostech. ím vyšší je však tlaková ztráta systému, tím vyšší bude spot eba proudu. V nujte pozornost tomu, aby se v projektu, p i instalaci i p i uvedení systému do provozu minimalizoval odpor a bylo tak dosaženo co nejnižší spot eby el. energie. Uvedená ísla jsou jmenovité pr toky vzduchu, které se eší v projektu, p i instalaci a uvedení do provozu celého v tracího systému. St ední a intenzivní režim v trání (vstup i výstup) se mohou nastavit nezávisle pomocí regulátoru. Nastavení 1 Nízký 1 60 St ední Vysoký Air Minder Plus 290 Kódová ozna ení a odpovídající hodnoty pr toku vzduchu, jmenovité nastavení zobrazeno tu n Nastavení 2 Nízký 2 70 St ední Vysoký Nastavení 3 Nízký 3 80 St ední Vysoký Nastavení 4 Nízký 4 90 St ední Vysoký Air Minder Plus 375 Kódová ozna ení a odpovídající hodnoty pr toku vzduchu, jmenovité nastavení zobrazeno tu n Nastavení 1 Nízký 1 90 St ední Vysoký Nastavení 2 Nízký St ední Vysoký Nastavení 3 Nízký St ední Vysoký Podržením tla ítka Boost (Intenzivní režim) po dobu 12 s se nastavení resetují zp t na tovární hodnoty. Nastavení 4 Nízký St ední Vysoký

26 Nastavení pr tok pro Intenzivní režim Stiskn te sou asn tla ítka, a a podržte je alespo 5 s, dokud se displej nezm ní na zobrazení vpravo. Tiskn te, až se displej zm ní na zobrazení vpravo. Zobrazí se aktuální kódové ozna ení pr toku pro vstup a výstup. Po stisknutí m žete nastavit pr tok sání, dalším stiskem pr tok výdechu a dalším stiskem se nové hodnoty uloží. v R u n n i n g v T i m e I n t a k e E x h a u s t B 1 2 B 1 2 v v Air Minder Plus 290 Kódová ozna ení a odpovídající hodnoty pr toku vzduchu, jmenovité nastavení zobrazeno tu n Nastavení 1 Nízký 1 60 St ední Vysoký Nastavení 2 Nízký 2 70 St ední Vysoký Nastavení 3 Nízký 3 80 St ední Vysoký Nastavení 4 Nízký 4 90 St ední Vysoký Air Minder Plus 375 Kódová ozna ení a odpovídající hodnoty pr toku vzduchu, jmenovité nastavení zobrazeno tu n Nastavení 1 Nízký 1 90 St ední Vysoký Nastavení 2 Nízký St ední Vysoký Nastavení 3 Nízký St ední Vysoký Nastavení 4 Nízký St ední Vysoký

27 8 Ochrana proti mrazu Standardní ochrana proti mrazu Když teplota nasávaného venkovního vzduchu leží mezi 0 C a -5 C, automaticky se aktivuje odmrazovací režim. V tomto režimu se sníží pr tok p ivád ného vzduchu a zvýší se pr tok odsávaného vzduchu, aby se zabránilo tvorb námrazy na vým níku. Pokud teplota nasávaného venkovního vzduchu klesne pod -5 C, automaticky se aktivuje odmrazovací režim. V tomto režimu se automaticky vypne ventilátor p ivád ného vzduchu, sací ventilátor pob ží dále na snížený výkon, aby se zabránilo tvorb námrazy na vým níku. Za ízení s otev eným odtahem spalin (pouze modely F/FB). U instalací, kde není v obytných prostorách povolen podtlak, musí být provedeno spojení mezi konektory JP 200 na ovládacím panelu jednotky HRU. Je-li toto spojení na míst a venkovní teplota klesne pod -1 C, otev e se letní bypass a ventilátor sání pokra uje v chodu a p ivádí do obytných prostor venkovní vzduch zkratkou mimo vým ník. 9 Letní bypass - pouze u model AM 290FB a 375 FB Klapka bypassu se aktivuje, pokud venkovní teplota je rovna nebo nižší než nastavená Pokojová teplota (nastavitelná mezi 16 a 30 C). Vnit ní klapka jednotky se otev e a umožní chladn jšímu vzduchu zven í obejít vým ník a snížit vnit ní teplotu na požadovanou nastavenou Pokojovou teplotu. Když teplota vzduchu uvnit dosáhne nastavené Pokojové teploty, klapka bypassu se zav e. 27
