More than safety. Návod k použití Bezdotykový bezpečnostní spínač s jištěním ochranného krytu CET.-AR-...-AH-... (Unicode)

Transkript

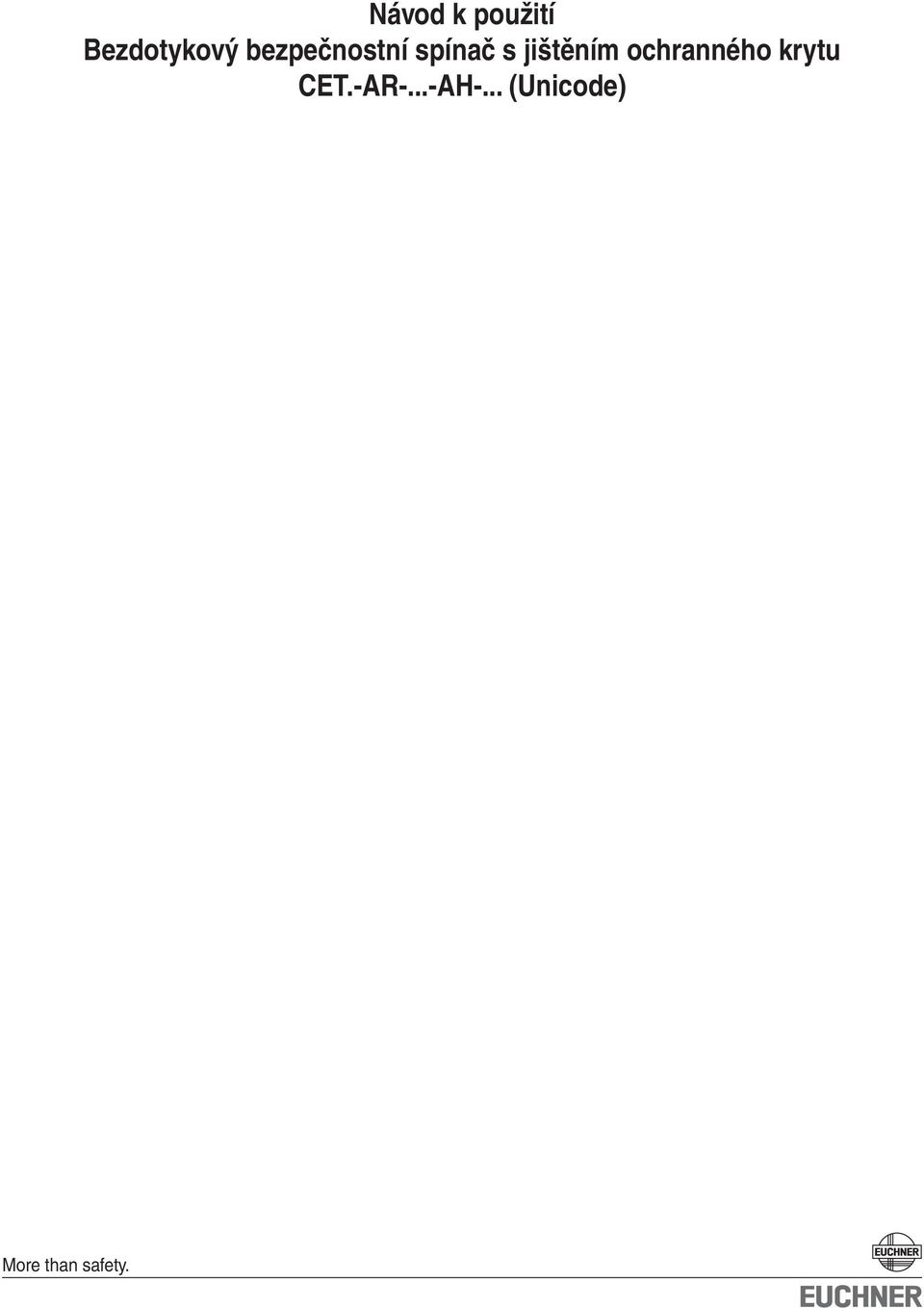

1 More than safety. Návod k použití Bezdotykový bezpečnostní spínač s jištěním ochranného krytu CET.-AR-...-AH-... (Unicode)

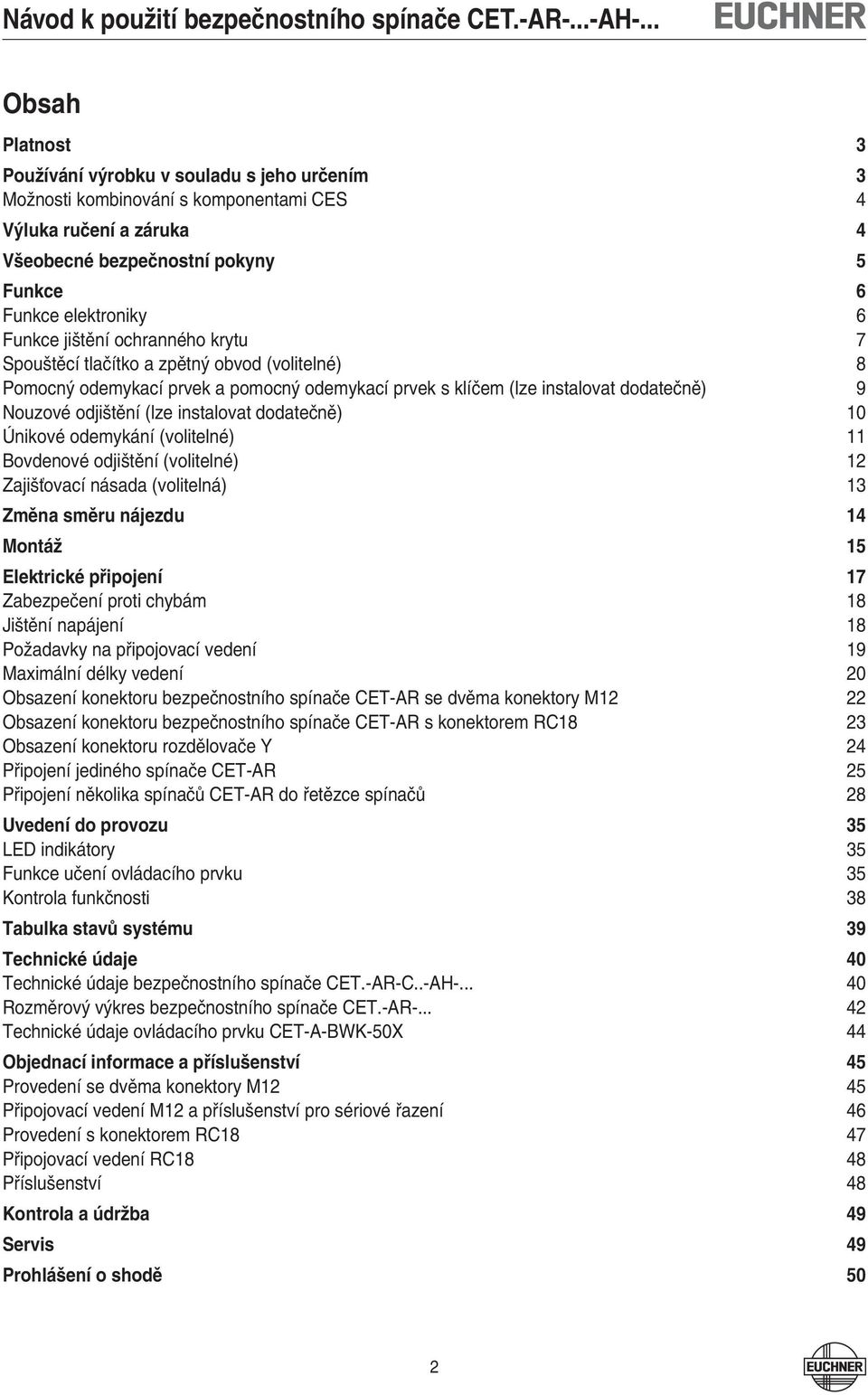

2 Obsah Platnost Používání výrobku v souladu s jeho určením Možnosti kombinování s komponentami CES Výluka ručení a záruka Všeobecné bezpečnostní pokyny Funkce 6 Funkce elektroniky 6 Funkce jištění ochranného krytu 7 Spouštěcí tlačítko a zpětný obvod (volitelné) 8 Pomocný odemykací prvek a pomocný odemykací prvek s klíčem (lze instalovat dodatečně) 9 Nouzové odjištění (lze instalovat dodatečně) 0 Únikové odemykání (volitelné) Bovdenové odjištění (volitelné) Zajišťovací násada (volitelná) Změna směru nájezdu Montáž Elektrické připojení 7 Zabezpečení proti chybám 8 Jištění napájení 8 Požadavky na připojovací vedení 9 Maximální délky vedení 0 Obsazení konektoru bezpečnostního spínače CET-AR se dvěma konektory M Obsazení konektoru bezpečnostního spínače CET-AR s konektorem RC8 Obsazení konektoru rozdělovače Y Připojení jediného spínače CET-AR Připojení několika spínačů CET-AR do řetězce spínačů 8 Uvedení do provozu LED indikátory Funkce učení ovládacího prvku Kontrola funkčnosti 8 Tabulka stavů systému 9 Technické údaje 0 Technické údaje bezpečnostního spínače CET.-AR-C..-AH Rozměrový výkres bezpečnostního spínače CET.-AR-... Technické údaje ovládacího prvku CET-A-BWK-0X Objednací informace a příslušenství Provedení se dvěma konektory M Připojovací vedení M a příslušenství pro sériové řazení 6 Provedení s konektorem RC8 7 Připojovací vedení RC8 8 Příslušenství 8 Kontrola a údržba 9 Servis 9 Prohlášení o shodě 0

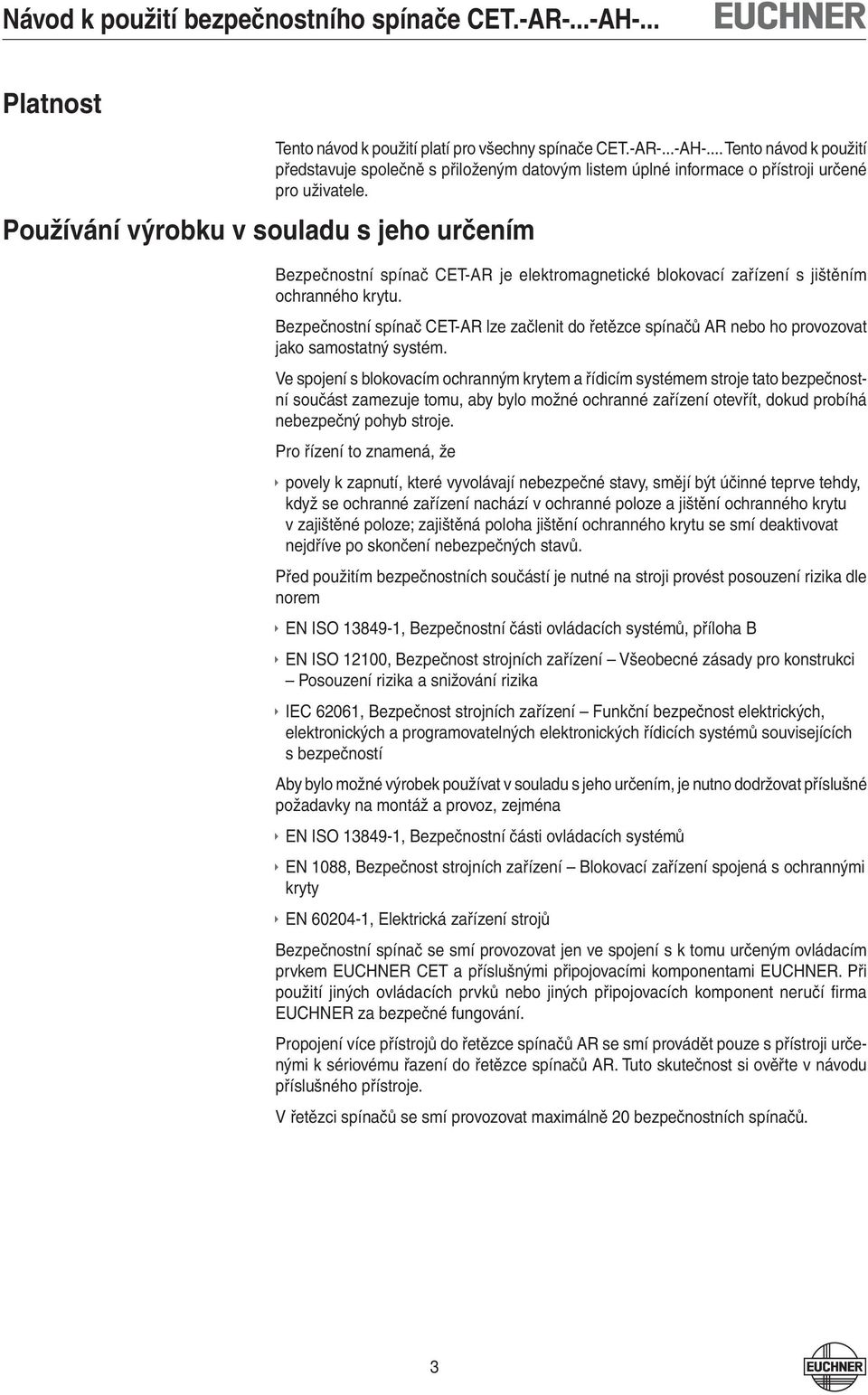

3 Platnost Používání výrobku v souladu s jeho určením Tento návod k použití platí pro všechny spínače CET.-AR-...-AH-... Tento návod k použití představuje společně s přiloženým datovým listem úplné informace o přístroji určené pro uživatele. Bezpečnostní spínač CET-AR je elektromagnetické blokovací zařízení s jištěním ochranného krytu. Bezpečnostní spínač CET-AR lze začlenit do řetězce spínačů AR nebo ho provozovat jako samostatný systém. Ve spojení s blokovacím ochranným krytem a řídicím systémem stroje tato bezpečnostní součást zamezuje tomu, aby bylo možné ochranné zařízení otevřít, dokud probíhá nebezpečný pohyb stroje. Pro řízení to znamená, že povely k zapnutí, které vyvolávají nebezpečné stavy, smějí být účinné teprve tehdy, když se ochranné zařízení nachází v ochranné poloze a jištění ochranného krytu v zajištěné poloze; zajištěná poloha jištění ochranného krytu se smí deaktivovat nejdříve po skončení nebezpečných stavů. Před použitím bezpečnostních součástí je nutné na stroji provést posouzení rizika dle norem EN ISO 89-, Bezpečnostní části ovládacích systémů, příloha B EN ISO 00, Bezpečnost strojních zařízení Všeobecné zásady pro konstrukci Posouzení rizika a snižování rizika IEC 606, Bezpečnost strojních zařízení Funkční bezpečnost elektrických, elektronických a programovatelných elektronických řídicích systémů souvisejících s bezpečností Aby bylo možné výrobek používat v souladu s jeho určením, je nutno dodržovat příslušné požadavky na montáž a provoz, zejména EN ISO 89-, Bezpečnostní části ovládacích systémů EN 088, Bezpečnost strojních zařízení Blokovací zařízení spojená s ochrannými kryty EN 600-, Elektrická zařízení strojů Bezpečnostní spínač se smí provozovat jen ve spojení s k tomu určeným ovládacím prvkem EUCHNER CET a příslušnými připojovacími komponentami EUCHNER. Při použití jiných ovládacích prvků nebo jiných připojovacích komponent neručí fi rma EUCHNER za bezpečné fungování. Propojení více přístrojů do řetězce spínačů AR se smí provádět pouze s přístroji určenými k sériovému řazení do řetězce spínačů AR. Tuto skutečnost si ověřte v návodu příslušného přístroje. V řetězci spínačů se smí provozovat maximálně 0 bezpečnostních spínačů.

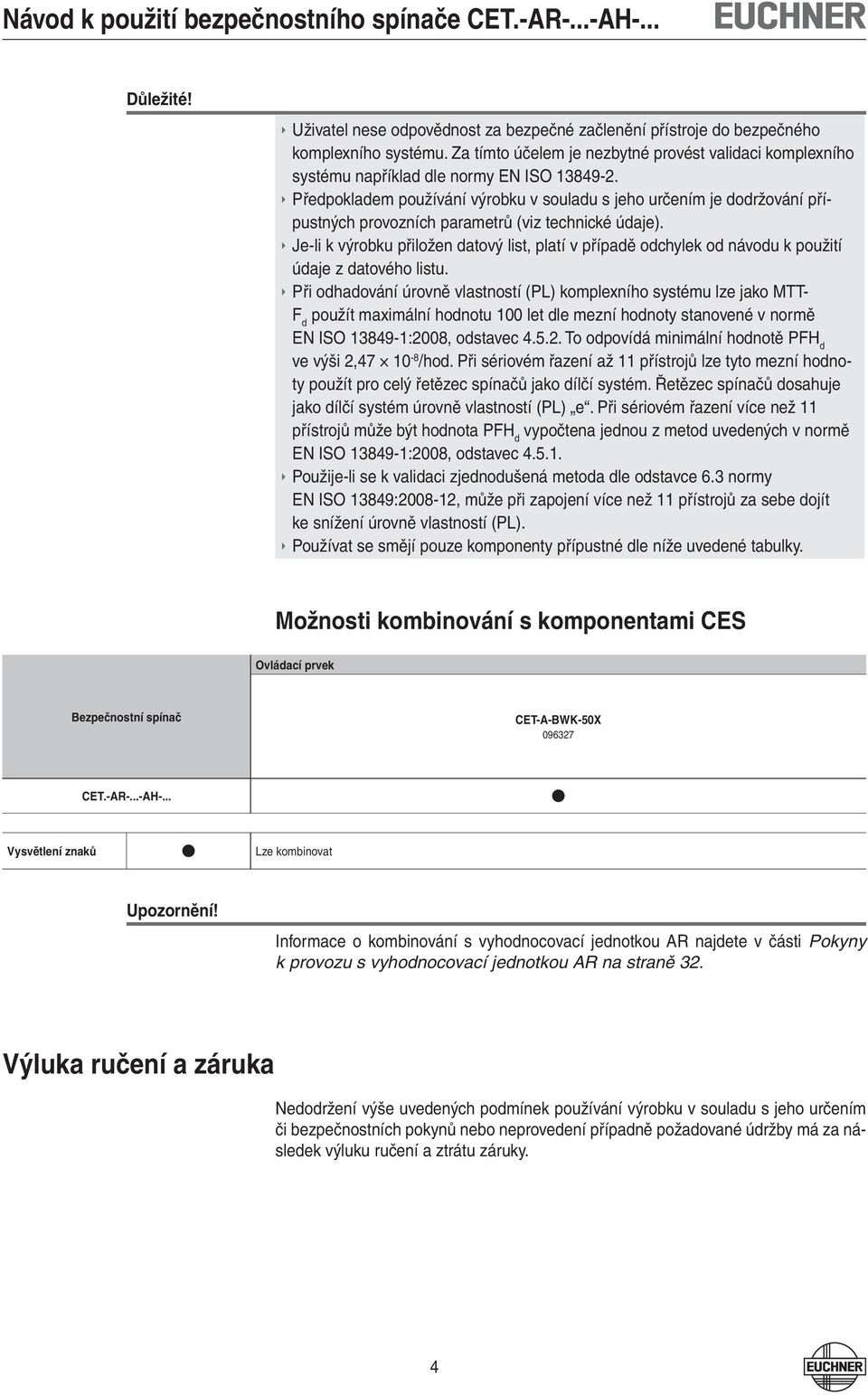

4 Důležité! Uživatel nese odpovědnost za bezpečné začlenění přístroje do bezpečného komplexního systému. Za tímto účelem je nezbytné provést validaci komplexního systému například dle normy EN ISO 89-. Předpokladem používání výrobku v souladu s jeho určením je dodržování přípustných provozních parametrů (viz technické údaje). Je-li k výrobku přiložen datový list, platí v případě odchylek od návodu k použití údaje z datového listu. Při odhadování úrovně vlastností (PL) komplexního systému lze jako MTT- F d použít maximální hodnotu 00 let dle mezní hodnoty stanovené v normě EN ISO 89-:008, odstavec... To odpovídá minimální hodnotě PFH d ve výši,7 0-8 /hod. Při sériovém řazení až přístrojů lze tyto mezní hodnoty použít pro celý řetězec spínačů jako dílčí systém. Řetězec spínačů dosahuje jako dílčí systém úrovně vlastností (PL) e. Při sériovém řazení více než přístrojů může být hodnota PFH d vypočtena jednou z metod uvedených v normě EN ISO 89-:008, odstavec... Použije-li se k validaci zjednodušená metoda dle odstavce 6. normy EN ISO 89:008-, může při zapojení více než přístrojů za sebe dojít ke snížení úrovně vlastností (PL). Používat se smějí pouze komponenty přípustné dle níže uvedené tabulky. Možnosti kombinování s komponentami CES Ovládací prvek Bezpečnostní spínač CET-A-BWK-0X 0967 CET.-AR-...-AH-... Vysvětlení znaků Lze kombinovat Upozornění! Informace o kombinování s vyhodnocovací jednotkou AR najdete v části Pokyny k provozu s vyhodnocovací jednotkou AR na straně. Výluka ručení a záruka Nedodržení výše uvedených podmínek používání výrobku v souladu s jeho určením či bezpečnostních pokynů nebo neprovedení případně požadované údržby má za následek výluku ručení a ztrátu záruky.

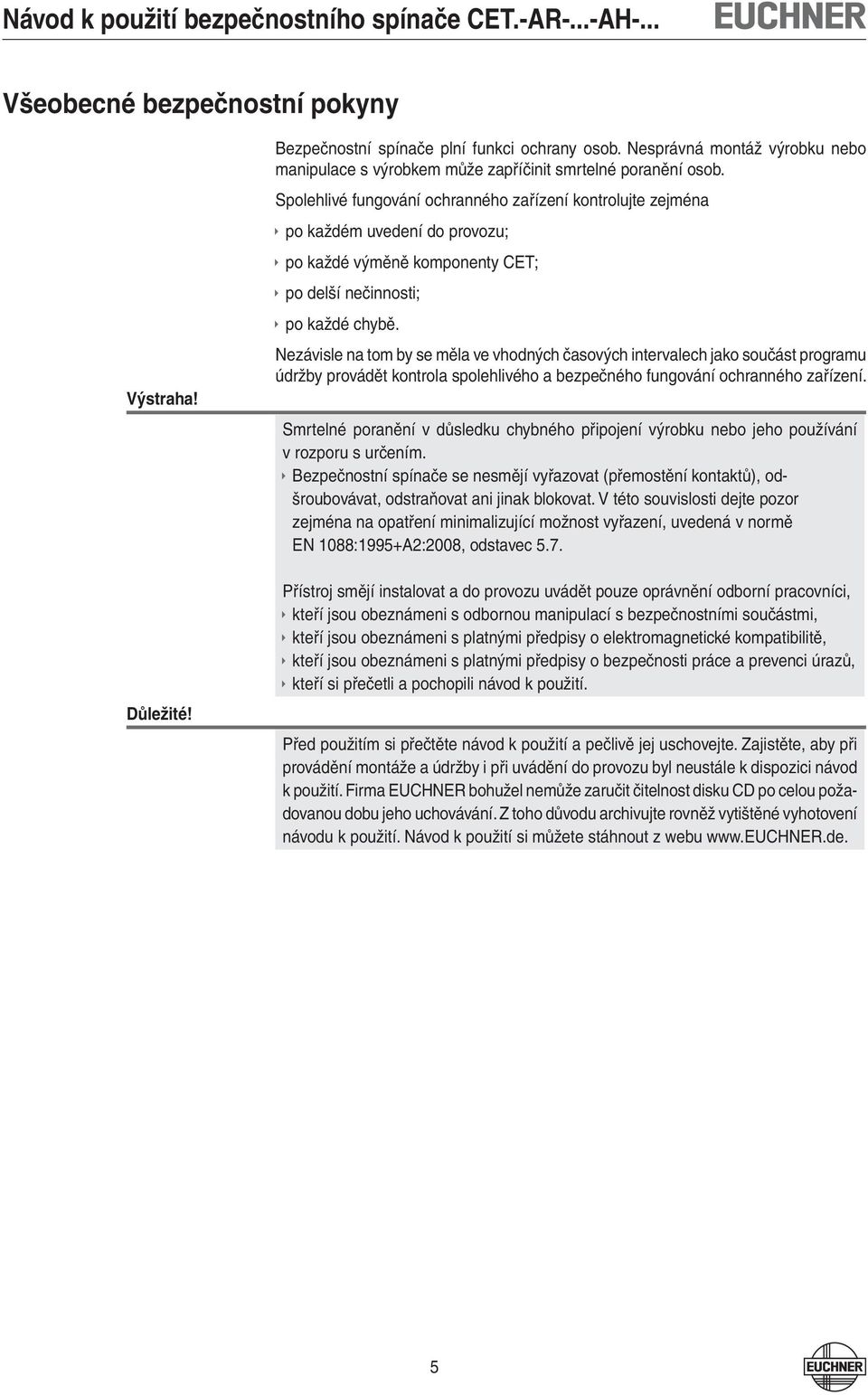

5 Všeobecné bezpečnostní pokyny Výstraha! Důležité! Bezpečnostní spínače plní funkci ochrany osob. Nesprávná montáž výrobku nebo manipulace s výrobkem může zapříčinit smrtelné poranění osob. Spolehlivé fungování ochranného zařízení kontrolujte zejména po každém uvedení do provozu; po každé výměně komponenty CET; po delší nečinnosti; po každé chybě. Nezávisle na tom by se měla ve vhodných časových intervalech jako součást programu údržby provádět kontrola spolehlivého a bezpečného fungování ochranného zařízení. Smrtelné poranění v důsledku chybného připojení výrobku nebo jeho používání v rozporu s určením. Bezpečnostní spínače se nesmějí vyřazovat (přemostění kontaktů), odšroubovávat, odstraňovat ani jinak blokovat. V této souvislosti dejte pozor zejména na opatření minimalizující možnost vyřazení, uvedená v normě EN 088:99+A:008, odstavec.7. Přístroj smějí instalovat a do provozu uvádět pouze oprávnění odborní pracovníci, kteří jsou obeznámeni s odbornou manipulací s bezpečnostními součástmi, kteří jsou obeznámeni s platnými předpisy o elektromagnetické kompatibilitě, kteří jsou obeznámeni s platnými předpisy o bezpečnosti práce a prevenci úrazů, kteří si přečetli a pochopili návod k použití. Před použitím si přečtěte návod k použití a pečlivě jej uschovejte. Zajistěte, aby při provádění montáže a údržby i při uvádění do provozu byl neustále k dispozici návod k použití. Firma EUCHNER bohužel nemůže zaručit čitelnost disku CD po celou požadovanou dobu jeho uchovávání. Z toho důvodu archivujte rovněž vytištěné vyhotovení návodu k použití. Návod k použití si můžete stáhnout z webu

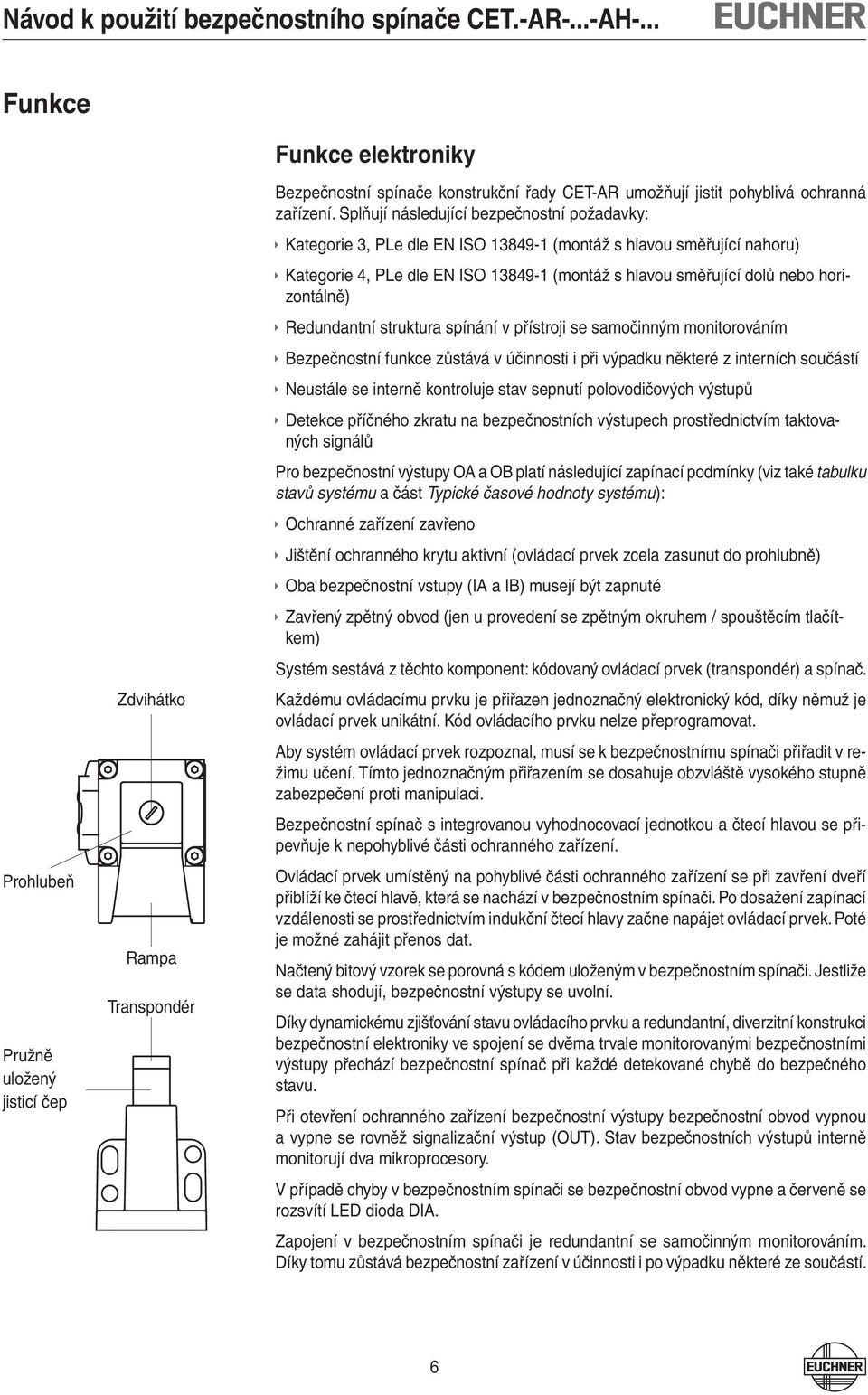

6 Funkce Funkce elektroniky Prohlubeň Pružně uložený jisticí čep Zdvihátko Rampa Transpondér Bezpečnostní spínače konstrukční řady CET-AR umožňují jistit pohyblivá ochranná zařízení. Splňují následující bezpečnostní požadavky: Kategorie, PLe dle EN ISO 89- (montáž s hlavou směřující nahoru) Kategorie, PLe dle EN ISO 89- (montáž s hlavou směřující dolů nebo horizontálně) Redundantní struktura spínání v přístroji se samočinným monitorováním Bezpečnostní funkce zůstává v účinnosti i při výpadku některé z interních součástí Neustále se interně kontroluje stav sepnutí polovodičových výstupů Detekce příčného zkratu na bezpečnostních výstupech prostřednictvím taktovaných signálů Pro bezpečnostní výstupy OA a OB platí následující zapínací podmínky (viz také tabulku stavů systému a část Typické časové hodnoty systému): Ochranné zařízení zavřeno Jištění ochranného krytu aktivní (ovládací prvek zcela zasunut do prohlubně) Oba bezpečnostní vstupy (IA a IB) musejí být zapnuté Zavřený zpětný obvod (jen u provedení se zpětným okruhem / spouštěcím tlačítkem) Systém sestává z těchto komponent: kódovaný ovládací prvek (transpondér) a spínač. Každému ovládacímu prvku je přiřazen jednoznačný elektronický kód, díky němuž je ovládací prvek unikátní. Kód ovládacího prvku nelze přeprogramovat. Aby systém ovládací prvek rozpoznal, musí se k bezpečnostnímu spínači přiřadit v režimu učení. Tímto jednoznačným přiřazením se dosahuje obzvláště vysokého stupně zabezpečení proti manipulaci. Bezpečnostní spínač s integrovanou vyhodnocovací jednotkou a čtecí hlavou se připevňuje k nepohyblivé části ochranného zařízení. Ovládací prvek umístěný na pohyblivé části ochranného zařízení se při zavření dveří přiblíží ke čtecí hlavě, která se nachází v bezpečnostním spínači. Po dosažení zapínací vzdálenosti se prostřednictvím indukční čtecí hlavy začne napájet ovládací prvek. Poté je možné zahájit přenos dat. Načtený bitový vzorek se porovná s kódem uloženým v bezpečnostním spínači. Jestliže se data shodují, bezpečnostní výstupy se uvolní. Díky dynamickému zjišťování stavu ovládacího prvku a redundantní, diverzitní konstrukci bezpečnostní elektroniky ve spojení se dvěma trvale monitorovanými bezpečnostními výstupy přechází bezpečnostní spínač při každé detekované chybě do bezpečného stavu. Při otevření ochranného zařízení bezpečnostní výstupy bezpečnostní obvod vypnou a vypne se rovněž signalizační výstup (OUT). Stav bezpečnostních výstupů interně monitorují dva mikroprocesory. V případě chyby v bezpečnostním spínači se bezpečnostní obvod vypne a červeně se rozsvítí LED dioda DIA. Zapojení v bezpečnostním spínači je redundantní se samočinným monitorováním. Díky tomu zůstává bezpečnostní zařízení v účinnosti i po výpadku některé ze součástí. 6

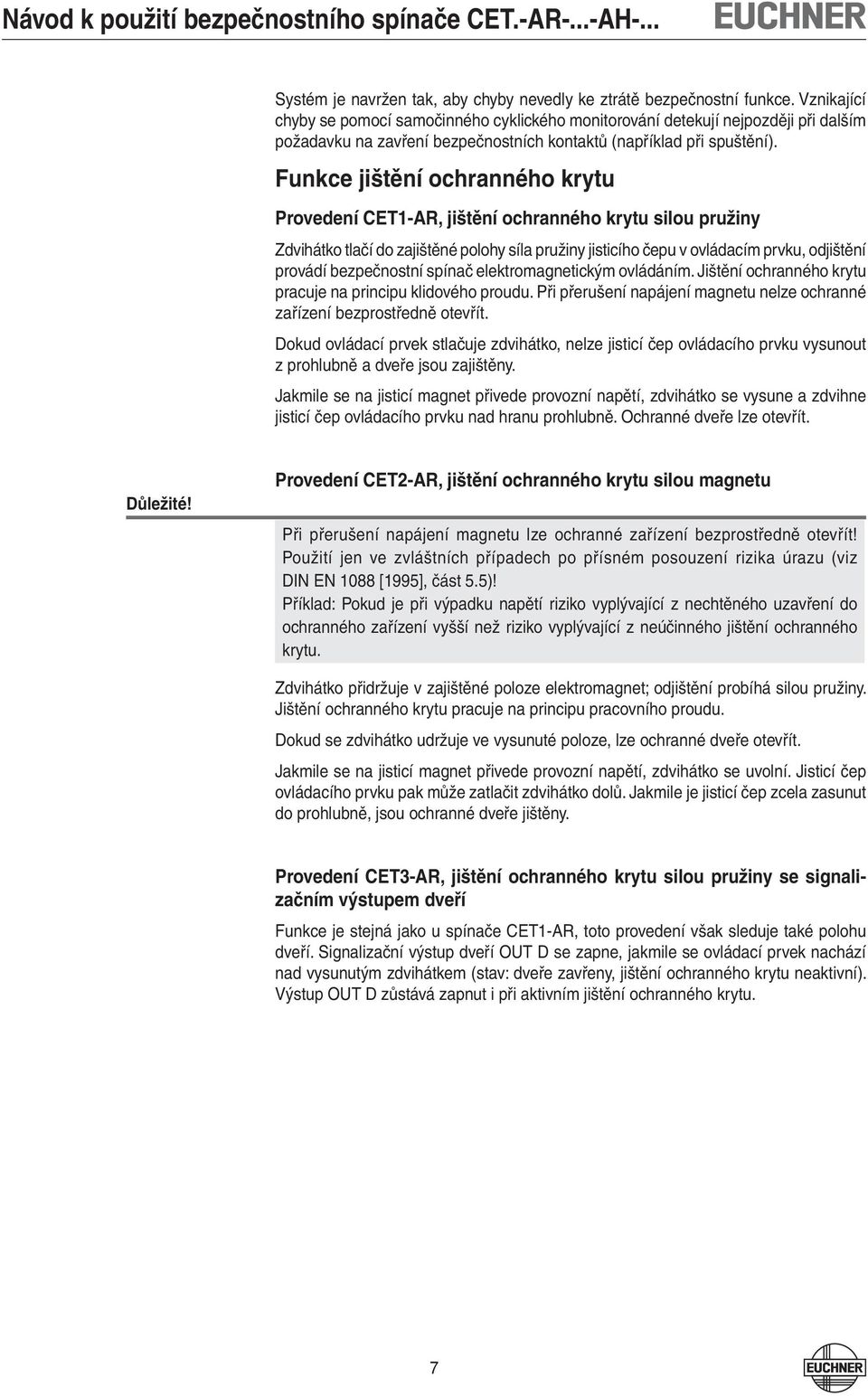

7 Systém je navržen tak, aby chyby nevedly ke ztrátě bezpečnostní funkce. Vznikající chyby se pomocí samočinného cyklického monitorování detekují nejpozději při dalším požadavku na zavření bezpečnostních kontaktů (například při spuštění). Funkce jištění ochranného krytu Provedení CET-AR, jištění ochranného krytu silou pružiny Zdvihátko tlačí do zajištěné polohy síla pružiny jisticího čepu v ovládacím prvku, odjištění provádí bezpečnostní spínač elektromagnetickým ovládáním. Jištění ochranného krytu pracuje na principu klidového proudu. Při přerušení napájení magnetu nelze ochranné zařízení bezprostředně otevřít. Dokud ovládací prvek stlačuje zdvihátko, nelze jisticí čep ovládacího prvku vysunout z prohlubně a dveře jsou zajištěny. Jakmile se na jisticí magnet přivede provozní napětí, zdvihátko se vysune a zdvihne jisticí čep ovládacího prvku nad hranu prohlubně. Ochranné dveře lze otevřít. Důležité! Provedení CET-AR, jištění ochranného krytu silou magnetu Při přerušení napájení magnetu lze ochranné zařízení bezprostředně otevřít! Použití jen ve zvláštních případech po přísném posouzení rizika úrazu (viz DIN EN 088 [99], část.)! Příklad: Pokud je při výpadku napětí riziko vyplývající z nechtěného uzavření do ochranného zařízení vyšší než riziko vyplývající z neúčinného jištění ochranného krytu. Zdvihátko přidržuje v zajištěné poloze elektromagnet; odjištění probíhá silou pružiny. Jištění ochranného krytu pracuje na principu pracovního proudu. Dokud se zdvihátko udržuje ve vysunuté poloze, lze ochranné dveře otevřít. Jakmile se na jisticí magnet přivede provozní napětí, zdvihátko se uvolní. Jisticí čep ovládacího prvku pak může zatlačit zdvihátko dolů. Jakmile je jisticí čep zcela zasunut do prohlubně, jsou ochranné dveře jištěny. Provedení CET-AR, jištění ochranného krytu silou pružiny se signalizačním výstupem dveří Funkce je stejná jako u spínače CET-AR, toto provedení však sleduje také polohu dveří. Signalizační výstup dveří OUT D se zapne, jakmile se ovládací prvek nachází nad vysunutým zdvihátkem (stav: dveře zavřeny, jištění ochranného krytu neaktivní). Výstup OUT D zůstává zapnut i při aktivním jištění ochranného krytu. 7

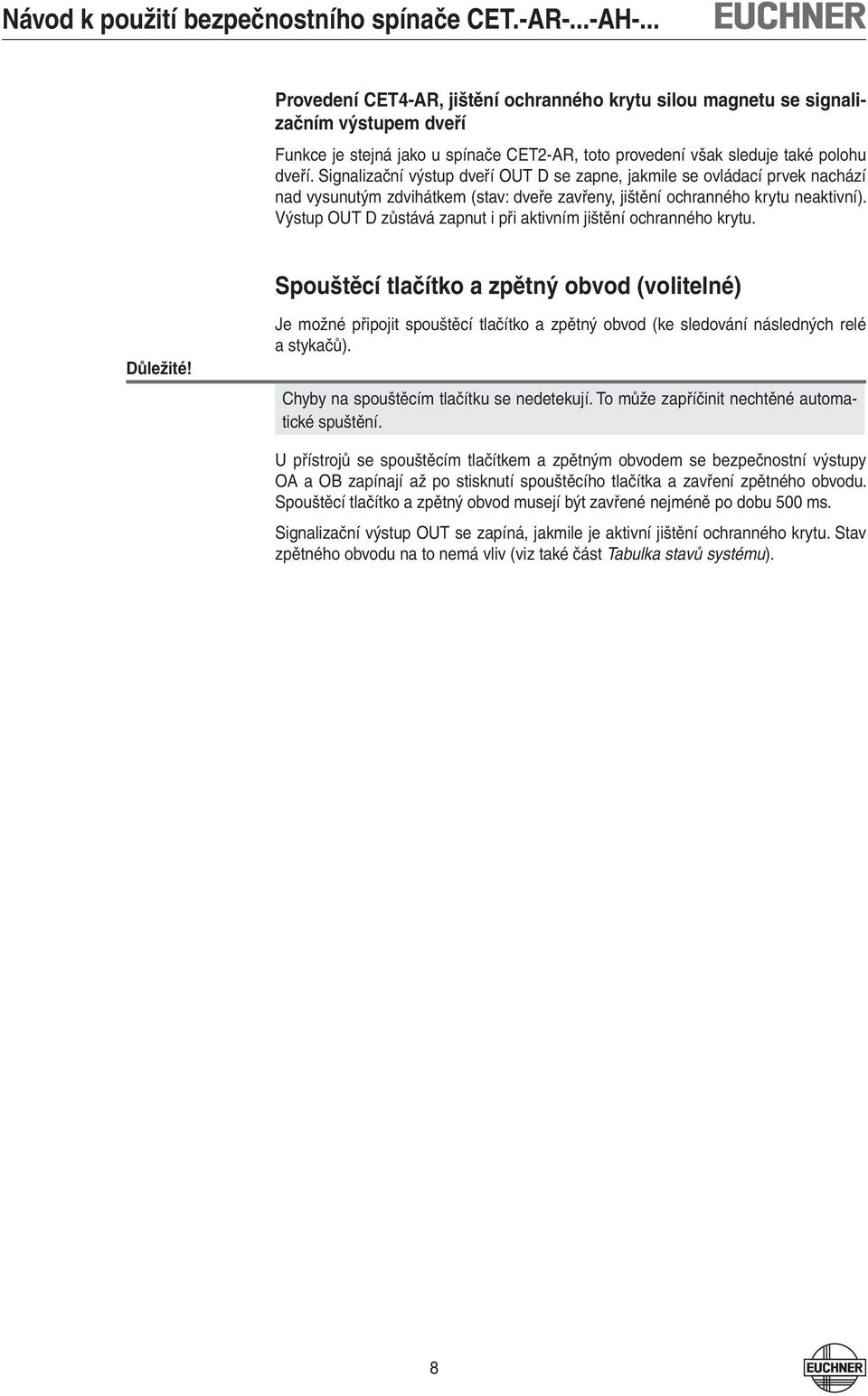

8 Provedení CET-AR, jištění ochranného krytu silou magnetu se signalizačním výstupem dveří Funkce je stejná jako u spínače CET-AR, toto provedení však sleduje také polohu dveří. Signalizační výstup dveří OUT D se zapne, jakmile se ovládací prvek nachází nad vysunutým zdvihátkem (stav: dveře zavřeny, jištění ochranného krytu neaktivní). Výstup OUT D zůstává zapnut i při aktivním jištění ochranného krytu. Spouštěcí tlačítko a zpětný obvod (volitelné) Důležité! Je možné připojit spouštěcí tlačítko a zpětný obvod (ke sledování následných relé a stykačů). Chyby na spouštěcím tlačítku se nedetekují. To může zapříčinit nechtěné automatické spuštění. U přístrojů se spouštěcím tlačítkem a zpětným obvodem se bezpečnostní výstupy OA a OB zapínají až po stisknutí spouštěcího tlačítka a zavření zpětného obvodu. Spouštěcí tlačítko a zpětný obvod musejí být zavřené nejméně po dobu 00 ms. Signalizační výstup OUT se zapíná, jakmile je aktivní jištění ochranného krytu. Stav zpětného obvodu na to nemá vliv (viz také část Tabulka stavů systému). 8

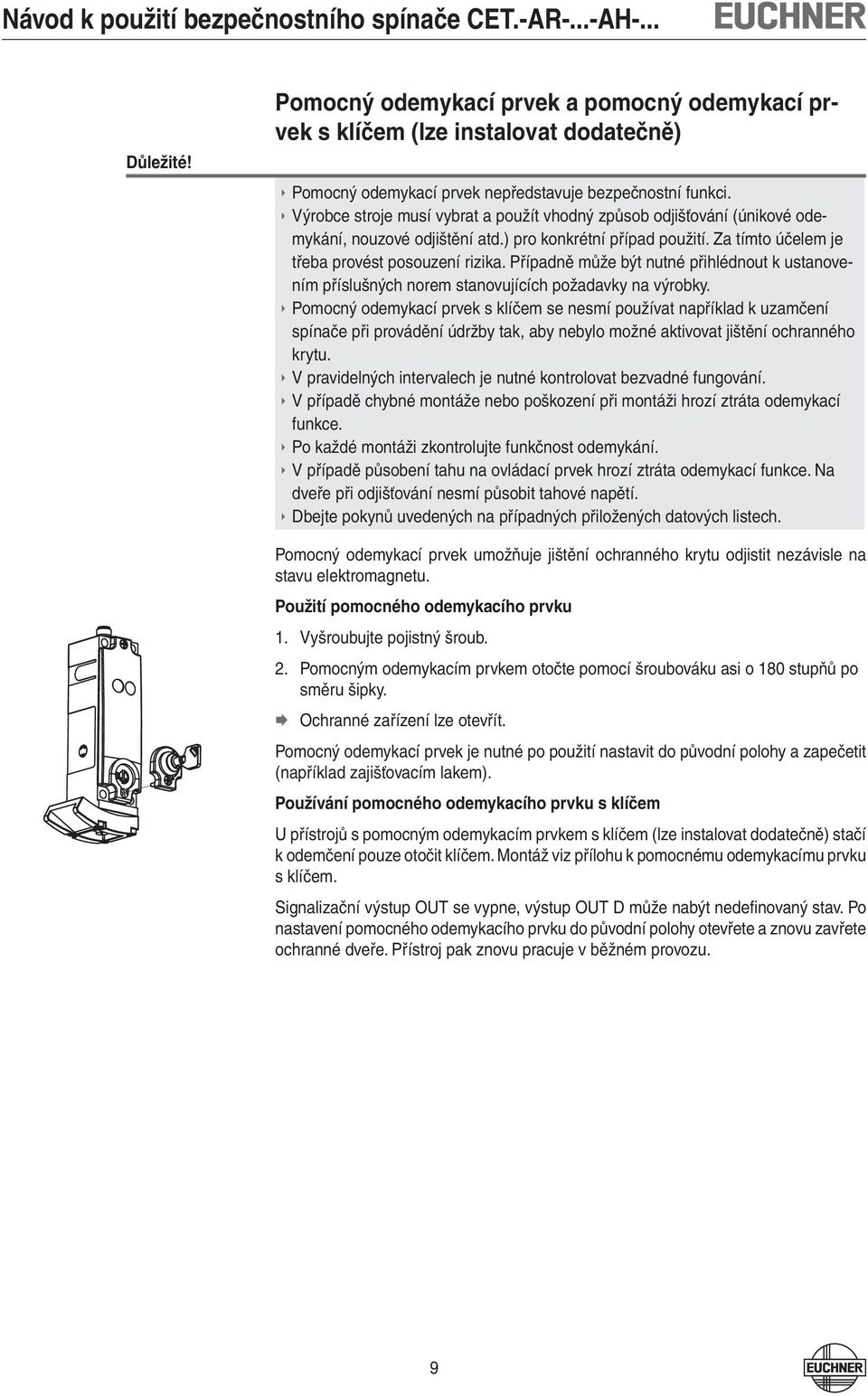

9 Důležité! Pomocný odemykací prvek a pomocný odemykací prvek s klíčem (lze instalovat dodatečně) Pomocný odemykací prvek nepředstavuje bezpečnostní funkci. Výrobce stroje musí vybrat a použít vhodný způsob odjišťování (únikové odemykání, nouzové odjištění atd.) pro konkrétní případ použití. Za tímto účelem je třeba provést posouzení rizika. Případně může být nutné přihlédnout k ustanovením příslušných norem stanovujících požadavky na výrobky. Pomocný odemykací prvek s klíčem se nesmí používat například k uzamčení spínače při provádění údržby tak, aby nebylo možné aktivovat jištění ochranného krytu. V pravidelných intervalech je nutné kontrolovat bezvadné fungování. V případě chybné montáže nebo poškození při montáži hrozí ztráta odemykací funkce. Po každé montáži zkontrolujte funkčnost odemykání. V případě působení tahu na ovládací prvek hrozí ztráta odemykací funkce. Na dveře při odjišťování nesmí působit tahové napětí. Dbejte pokynů uvedených na případných přiložených datových listech. Pomocný odemykací prvek umožňuje jištění ochranného krytu odjistit nezávisle na stavu elektromagnetu. Použití pomocného odemykacího prvku. Vyšroubujte pojistný šroub.. Pomocným odemykacím prvkem otočte pomocí šroubováku asi o 80 stupňů po směru šipky. Ochranné zařízení lze otevřít. Pomocný odemykací prvek je nutné po použití nastavit do původní polohy a zapečetit (například zajišťovacím lakem). Používání pomocného odemykacího prvku s klíčem U přístrojů s pomocným odemykacím prvkem s klíčem (lze instalovat dodatečně) stačí k odemčení pouze otočit klíčem. Montáž viz přílohu k pomocnému odemykacímu prvku s klíčem. Signalizační výstup OUT se vypne, výstup OUT D může nabýt nedefi novaný stav. Po nastavení pomocného odemykacího prvku do původní polohy otevřete a znovu zavřete ochranné dveře. Přístroj pak znovu pracuje v běžném provozu. 9

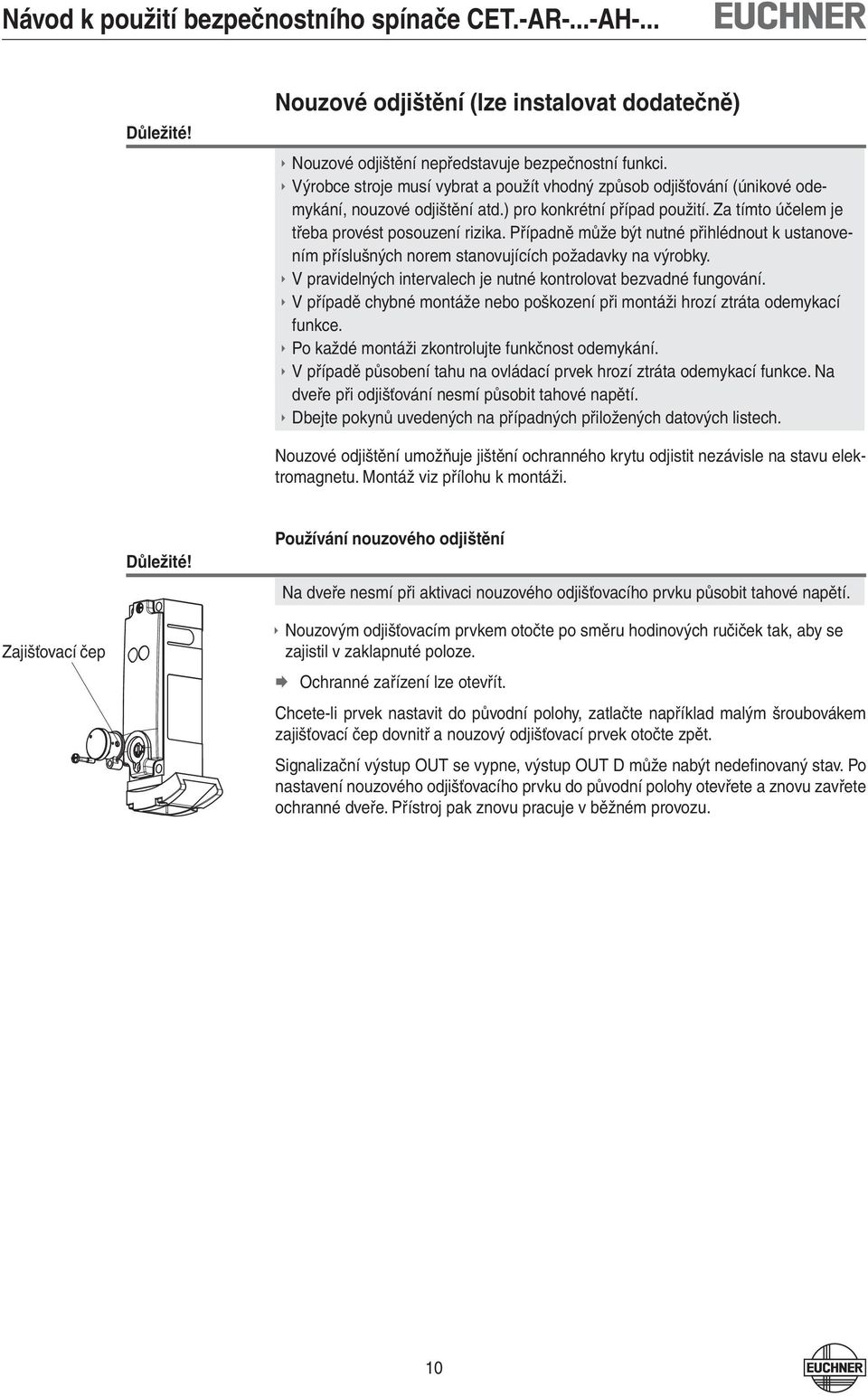

10 Důležité! Nouzové odjištění (lze instalovat dodatečně) Nouzové odjištění nepředstavuje bezpečnostní funkci. Výrobce stroje musí vybrat a použít vhodný způsob odjišťování (únikové odemykání, nouzové odjištění atd.) pro konkrétní případ použití. Za tímto účelem je třeba provést posouzení rizika. Případně může být nutné přihlédnout k ustanovením příslušných norem stanovujících požadavky na výrobky. V pravidelných intervalech je nutné kontrolovat bezvadné fungování. V případě chybné montáže nebo poškození při montáži hrozí ztráta odemykací funkce. Po každé montáži zkontrolujte funkčnost odemykání. V případě působení tahu na ovládací prvek hrozí ztráta odemykací funkce. Na dveře při odjišťování nesmí působit tahové napětí. Dbejte pokynů uvedených na případných přiložených datových listech. Nouzové odjištění umožňuje jištění ochranného krytu odjistit nezávisle na stavu elektromagnetu. Montáž viz přílohu k montáži. Důležité! Používání nouzového odjištění Na dveře nesmí při aktivaci nouzového odjišťovacího prvku působit tahové napětí. Zajišťovací čep Nouzovým odjišťovacím prvkem otočte po směru hodinových ručiček tak, aby se zajistil v zaklapnuté poloze. Ochranné zařízení lze otevřít. Chcete-li prvek nastavit do původní polohy, zatlačte například malým šroubovákem zajišťovací čep dovnitř a nouzový odjišťovací prvek otočte zpět. Signalizační výstup OUT se vypne, výstup OUT D může nabýt nedefi novaný stav. Po nastavení nouzového odjišťovacího prvku do původní polohy otevřete a znovu zavřete ochranné dveře. Přístroj pak znovu pracuje v běžném provozu. 0

11 Důležité! Únikové odemykání (volitelné) Únikové odemykání nepředstavuje bezpečnostní funkci. Výrobce stroje musí vybrat a použít vhodný způsob odjišťování (únikové odemykání, nouzové odjištění atd.) pro konkrétní případ použití. Za tímto účelem je třeba provést posouzení rizika. Případně může být nutné přihlédnout k ustanovením příslušných norem stanovujících požadavky na výrobky. V pravidelných intervalech je nutné kontrolovat bezvadné fungování. V případě působení tahu na ovládací prvek hrozí ztráta odemykací funkce. Na dveře při odjišťování nesmí působit tahové napětí. Dbejte pokynů uvedených na případných přiložených datových listech. Únikové odemykání slouží k otevření zajištěného ochranného zařízení zevnitř (viz rozměrový výkres v části Technické údaje). Únikové odemykání namontujte tak, aby byla možná obsluha i kontrola a údržba. Používání únikového odemykání Červené odjišťovací tlačítko zamáčkněte až po doraz. Ochranné zařízení lze otevřít. Chcete-li prvek nastavit do původní polohy, tlačítko znovu vytáhněte. Signalizační výstup OUT se vypne, výstup OUT D může nabýt nedefi novaný stav. Po nastavení únikového odemykacího prvku do původní polohy otevřete a znovu zavřete ochranné dveře. Přístroj pak znovu pracuje v běžném provozu.

12 Důležité! Bovdenové odjištění (volitelné) Bovdenové odjištění nepředstavuje bezpečnostní funkci. Bovdenové odjištění se zajišťuje v zaklapnuté poloze, a nesmí se proto používat jako únikové odemykání. Výjimku tvoří případy, kdy sám výrobce stroje zaručí zajištění příslušného prvku v zaklapnuté poloze. Výrobce stroje musí vybrat a použít vhodný způsob odjišťování (únikové odemykání, nouzové odjištění atd.) pro konkrétní případ použití. Za tímto účelem je třeba provést posouzení rizika. Případně může být nutné přihlédnout k ustanovením příslušných norem stanovujících požadavky na výrobky. V případě působení tahu na ovládací prvek hrozí ztráta odemykací funkce. Na dveře při odjišťování nesmí působit tahové napětí. V pravidelných intervalech je nutné kontrolovat bezvadné fungování. Bovdenové odjištění umožňuje na dálku odjistit ochranný kryt pomocí tažného lanka. Díky fl exibilnímu uložení tažného lanka lze ochranný kryt odjistit i za nepřístupných montážních situací. Důležité! Montáž bovdenu V případě chybné montáže, poškození nebo opotřebení hrozí ztráta odemykací funkce. Po každé montáži zkontrolujte funkčnost odemykání. Při ukládání bovdenu dejte pozor, aby ovládání fungovalo zlehka. Dbejte minimálního poloměru ohybu (00 mm) a minimalizujte počet ohybů. Spínač se nesmí otevírat. Dbejte pokynů uvedených na přiložených datových listech.

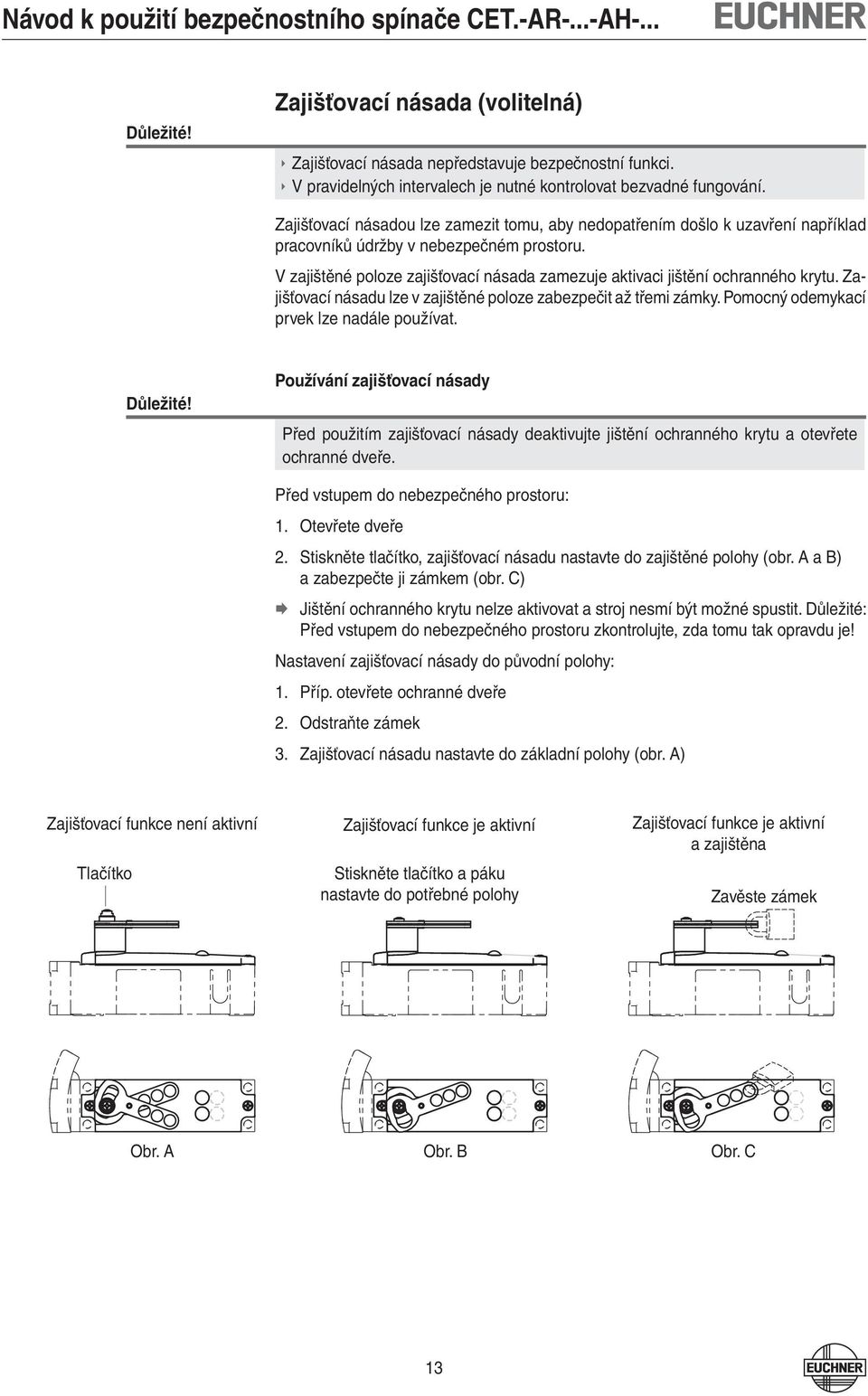

13 Důležité! Zajišťovací násada (volitelná) Zajišťovací násada nepředstavuje bezpečnostní funkci. V pravidelných intervalech je nutné kontrolovat bezvadné fungování. Zajišťovací násadou lze zamezit tomu, aby nedopatřením došlo k uzavření například pracovníků údržby v nebezpečném prostoru. V zajištěné poloze zajišťovací násada zamezuje aktivaci jištění ochranného krytu. Zajišťovací násadu lze v zajištěné poloze zabezpečit až třemi zámky. Pomocný odemykací prvek lze nadále používat. Důležité! Používání zajišťovací násady Před použitím zajišťovací násady deaktivujte jištění ochranného krytu a otevřete ochranné dveře. Před vstupem do nebezpečného prostoru:. Otevřete dveře. Stiskněte tlačítko, zajišťovací násadu nastavte do zajištěné polohy (obr. A a B) a zabezpečte ji zámkem (obr. C) Jištění ochranného krytu nelze aktivovat a stroj nesmí být možné spustit. Důležité: Před vstupem do nebezpečného prostoru zkontrolujte, zda tomu tak opravdu je! Nastavení zajišťovací násady do původní polohy:. Příp. otevřete ochranné dveře. Odstraňte zámek. Zajišťovací násadu nastavte do základní polohy (obr. A) Zajišťovací funkce není aktivní Zajišťovací funkce je aktivní Zajišťovací funkce je aktivní a zajištěna Tlačítko Stiskněte tlačítko a páku nastavte do potřebné polohy Zavěste zámek Obr. A Obr. B Obr. C

14 () () Použití pomocného odemykacího prvku. Vyšroubujte pojistný šroub.. Skrz závitový otvor pojistného šroubu aktivujte pomocný odemykací prvek (například kovovou tyčkou o průměru mm). Ochranné zařízení lze otevřít. Pojistný šroub je nutné po použití znovu zašroubovat a zapečetit (například zajišťovacím lakem). Signalizační výstup OUT se vypne, výstup OUT D může nabýt nedefi novaný stav. Po nastavení pomocného odemykacího prvku do původní polohy otevřete a znovu zavřete ochranné dveře. Přístroj pak znovu pracuje v běžném provozu. Změna směru nájezdu. Povolte šrouby na bezpečnostním spínači.. Nastavte požadovaný směr.. Šrouby utáhněte momentem, Nm. Obr. : Změna směru nájezdu

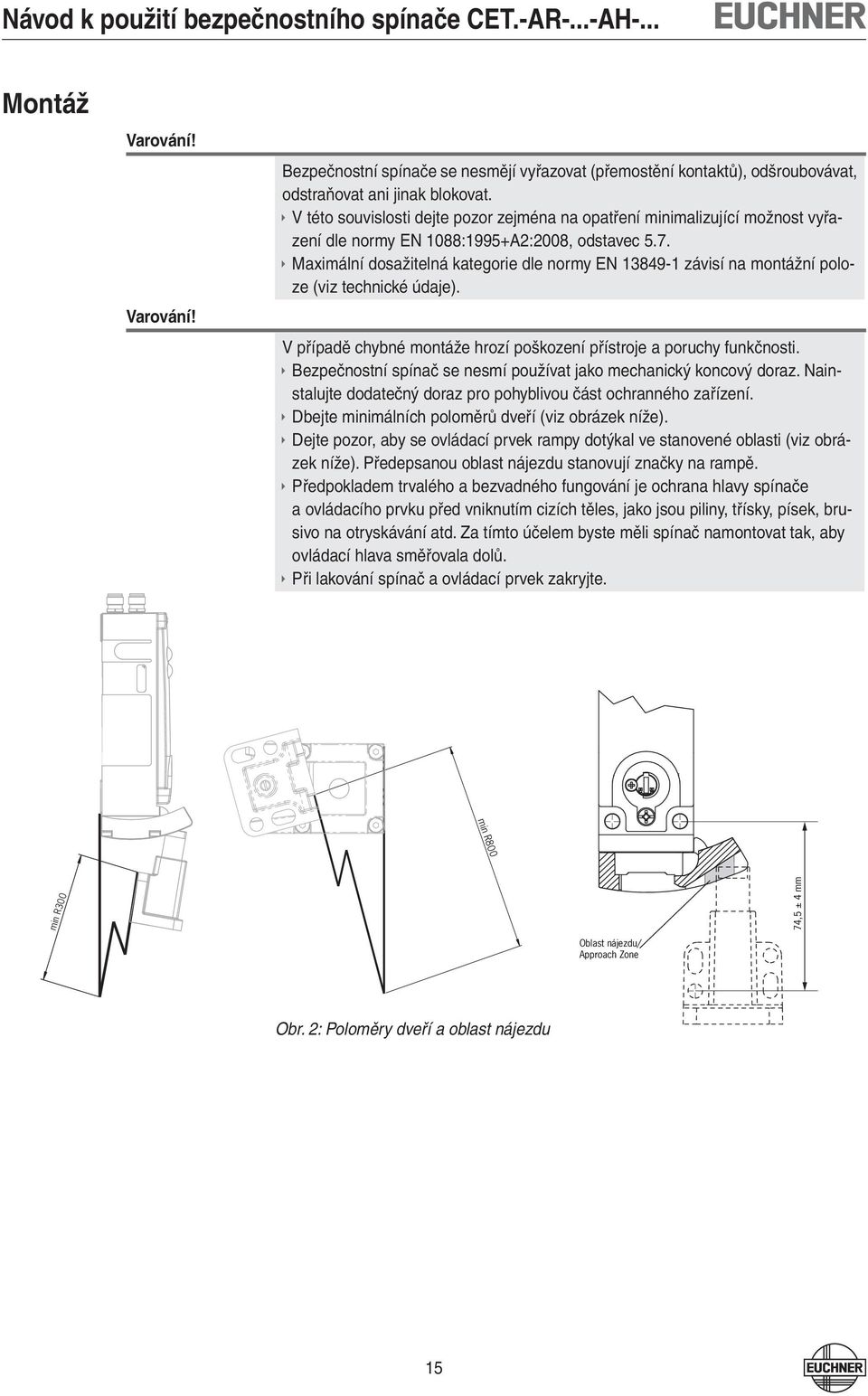

15 Montáž Varování! Varování! Bezpečnostní spínače se nesmějí vyřazovat (přemostění kontaktů), odšroubovávat, odstraňovat ani jinak blokovat. V této souvislosti dejte pozor zejména na opatření minimalizující možnost vyřazení dle normy EN 088:99+A:008, odstavec.7. Maximální dosažitelná kategorie dle normy EN 89- závisí na montážní poloze (viz technické údaje). V případě chybné montáže hrozí poškození přístroje a poruchy funkčnosti. Bezpečnostní spínač se nesmí používat jako mechanický koncový doraz. Nainstalujte dodatečný doraz pro pohyblivou část ochranného zařízení. Dbejte minimálních poloměrů dveří (viz obrázek níže). Dejte pozor, aby se ovládací prvek rampy dotýkal ve stanovené oblasti (viz obrázek níže). Předepsanou oblast nájezdu stanovují značky na rampě. Předpokladem trvalého a bezvadného fungování je ochrana hlavy spínače a ovládacího prvku před vniknutím cizích těles, jako jsou piliny, třísky, písek, brusivo na otryskávání atd. Za tímto účelem byste měli spínač namontovat tak, aby ovládací hlava směřovala dolů. Při lakování spínač a ovládací prvek zakryjte. min R800 min R00 7, ± mm Oblast nájezdu/ Approach Zone Obr. : Poloměry dveří a oblast nájezdu

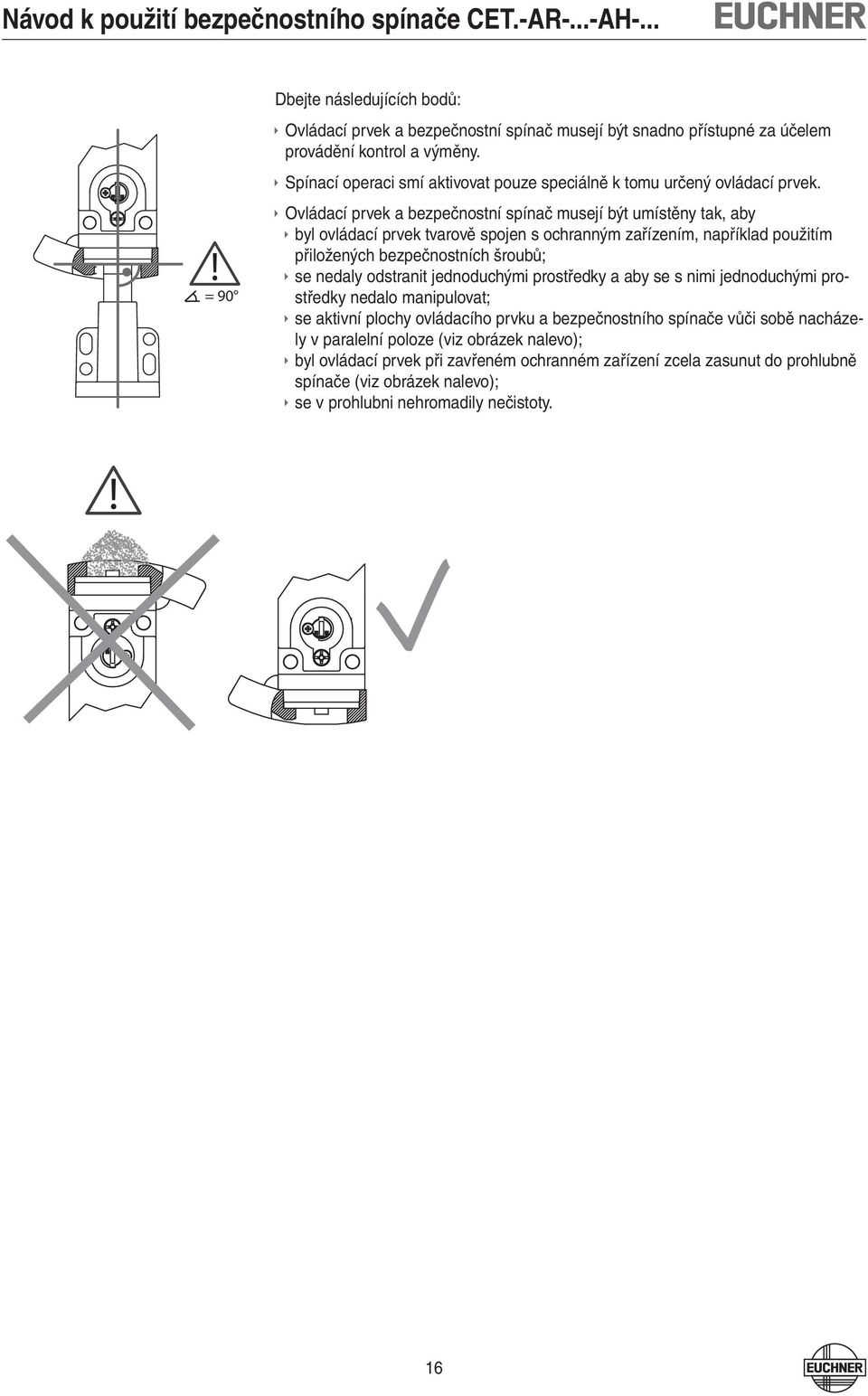

16 ! = 90 Dbejte následujících bodů: Ovládací prvek a bezpečnostní spínač musejí být snadno přístupné za účelem provádění kontrol a výměny. Spínací operaci smí aktivovat pouze speciálně k tomu určený ovládací prvek. Ovládací prvek a bezpečnostní spínač musejí být umístěny tak, aby byl ovládací prvek tvarově spojen s ochranným zařízením, například použitím přiložených bezpečnostních šroubů; se nedaly odstranit jednoduchými prostředky a aby se s nimi jednoduchými prostředky nedalo manipulovat; se aktivní plochy ovládacího prvku a bezpečnostního spínače vůči sobě nacházely v paralelní poloze (viz obrázek nalevo); byl ovládací prvek při zavřeném ochranném zařízení zcela zasunut do prohlubně spínače (viz obrázek nalevo); se v prohlubni nehromadily nečistoty.! 6

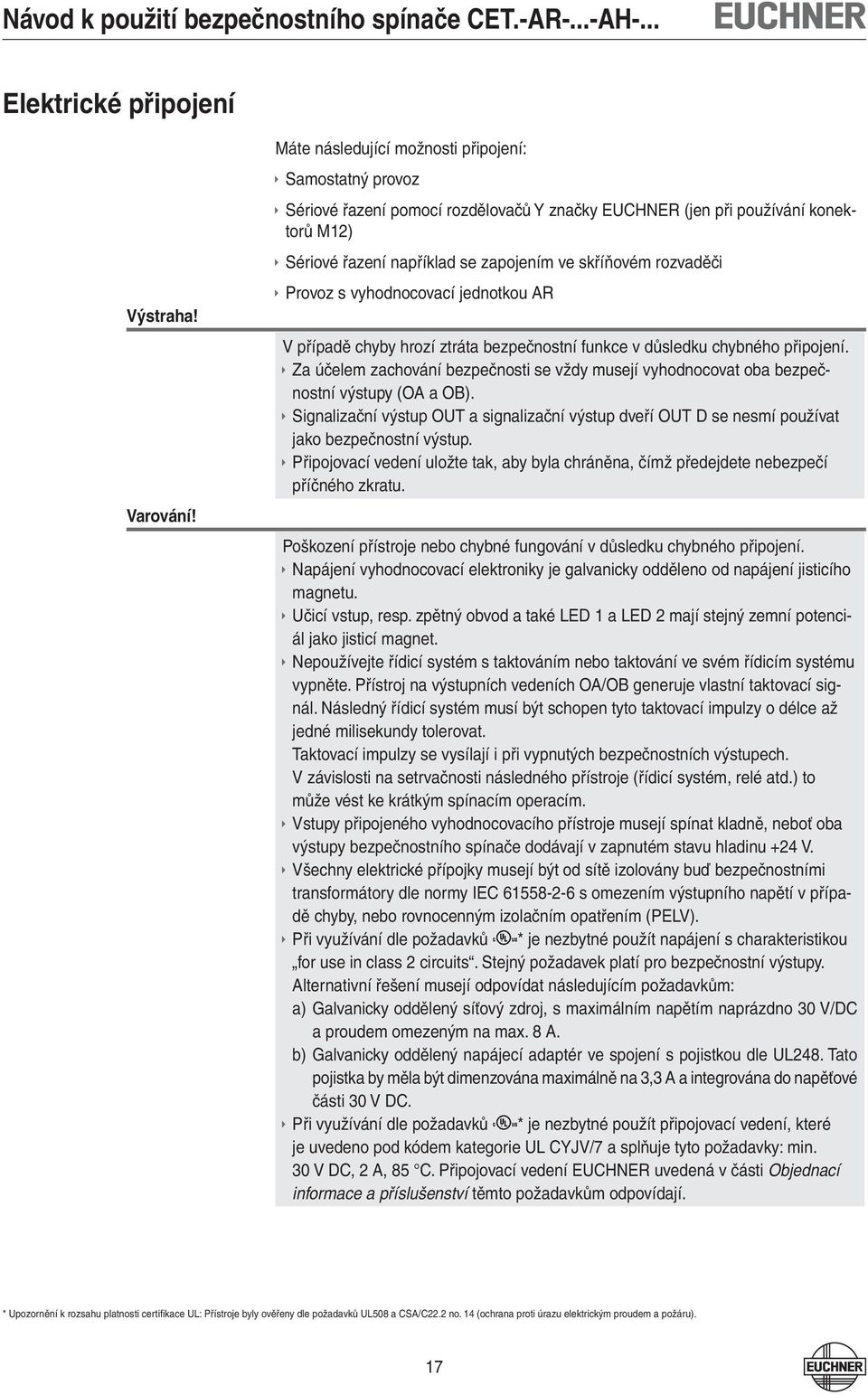

17 Elektrické připojení Výstraha! Varování! Máte následující možnosti připojení: Samostatný provoz Sériové řazení pomocí rozdělovačů Y značky EUCHNER (jen při používání konektorů M) Sériové řazení například se zapojením ve skříňovém rozvaděči Provoz s vyhodnocovací jednotkou AR V případě chyby hrozí ztráta bezpečnostní funkce v důsledku chybného připojení. Za účelem zachování bezpečnosti se vždy musejí vyhodnocovat oba bezpečnostní výstupy (OA a OB). Signalizační výstup OUT a signalizační výstup dveří OUT D se nesmí používat jako bezpečnostní výstup. Připojovací vedení uložte tak, aby byla chráněna, čímž předejdete nebezpečí příčného zkratu. Poškození přístroje nebo chybné fungování v důsledku chybného připojení. Napájení vyhodnocovací elektroniky je galvanicky odděleno od napájení jisticího magnetu. Učicí vstup, resp. zpětný obvod a také LED a LED mají stejný zemní potenciál jako jisticí magnet. Nepoužívejte řídicí systém s taktováním nebo taktování ve svém řídicím systému vypněte. Přístroj na výstupních vedeních OA/OB generuje vlastní taktovací signál. Následný řídicí systém musí být schopen tyto taktovací impulzy o délce až jedné milisekundy tolerovat. Taktovací impulzy se vysílají i při vypnutých bezpečnostních výstupech. V závislosti na setrvačnosti následného přístroje (řídicí systém, relé atd.) to může vést ke krátkým spínacím operacím. Vstupy připojeného vyhodnocovacího přístroje musejí spínat kladně, neboť oba výstupy bezpečnostního spínače dodávají v zapnutém stavu hladinu + V. Všechny elektrické přípojky musejí být od sítě izolovány buď bezpečnostními transformátory dle normy IEC s omezením výstupního napětí v případě chyby, nebo rovnocenným izolačním opatřením (PELV). Při využívání dle požadavků * je nezbytné použít napájení s charakteristikou for use in class circuits. Stejný požadavek platí pro bezpečnostní výstupy. Alternativní řešení musejí odpovídat následujícím požadavkům: a) Galvanicky oddělený síťový zdroj, s maximálním napětím naprázdno 0 V/DC a proudem omezeným na max. 8 A. b) Galvanicky oddělený napájecí adaptér ve spojení s pojistkou dle UL8. Tato pojistka by měla být dimenzována maximálně na, A a integrována do napěťové části 0 V DC. Při využívání dle požadavků * je nezbytné použít připojovací vedení, které je uvedeno pod kódem kategorie UL CYJV/7 a splňuje tyto požadavky: min. 0 V DC, A, 8 C. Připojovací vedení EUCHNER uvedená v části Objednací informace a příslušenství těmto požadavkům odpovídají. * Upozornění k rozsahu platnosti certifi kace UL: Přístroje byly ověřeny dle požadavků UL08 a CSA/C. no. (ochrana proti úrazu elektrickým proudem a požáru). 7

18 Varování! Důležité! Všechny elektrické výstupy musejí při indukční zátěži disponovat dostatečným ochranným obvodem. Výstupy musejí být za tímto účelem chráněny nulovou diodou. Nesmějí se používat odrušovací členy RC. Silnoproudé přístroje, které představují silný zdroj rušení, musejí být místně odděleny od vstupních a výstupních obvodů pro zpracování signálu. Vodiče bezpečnostních obvodů by se měly vést co nejdále od vodičů výkonových obvodů. Chcete-li zamezit elektromagnetickému rušení, musejí okolní a provozní fyzikální podmínky na místě montáže přístroje odpovídat požadavkům normy EN 600-:006, část.. (Elektromagnetická kompatibilita [EMC]). U přístrojů, jako jsou frekvenční měniče nebo indukční tepelná zařízení, dejte pozor na případně vznikající rušivá pole. Dodržujte pokyny ohledně elektromagnetické kompatibility, uvedené v příručkách jednotlivých výrobců. Pokud by přístroj po zapnutí provozního napětí neindikoval fungování (např. neblikající zelená LED dioda STATE), zašlete bezpečnostní spínač v neotevřeném stavu zpět výrobci. Zabezpečení proti chybám Provozní napětí U B a napětí magnetu UCM zabezpečeny proti přepólování. Kontakty IA/IB a OA/OB jsou zabezpečeny proti zkratu. Spínač detekuje příčný zkrat mezi kontakty OA a OB. Příčný zkrat v kabelu lze vyloučit chráněným uložením vedení. Jištění napájení Napájení musí být jištěno v závislosti na počtu spínačů a na proudu potřebném pro výstupy. Přitom platí následující pravidla: Max. příkon samostatného spínače I max I max = I UB + I OUT + I OA+OB (+ I OUT D *) I UB = provozní proud spínače (80 ma) I OUT = zátěžový proud signalizačních výstupů (max. 0 ma na každém signalizačním výstupu) I OA+OB = zátěžový proud bezpečnostních výstupů OA + OB ( max. 00 ma) * jen u provedení se signalizačním výstupem dveří Max. příkon řetězce spínačů Σ I max Σ I max = I OA+OB + n (I UB + I OUT (+ I OUT D *)) n = počet připojených spínačů * jen u provedení se signalizačním výstupem dveří 8

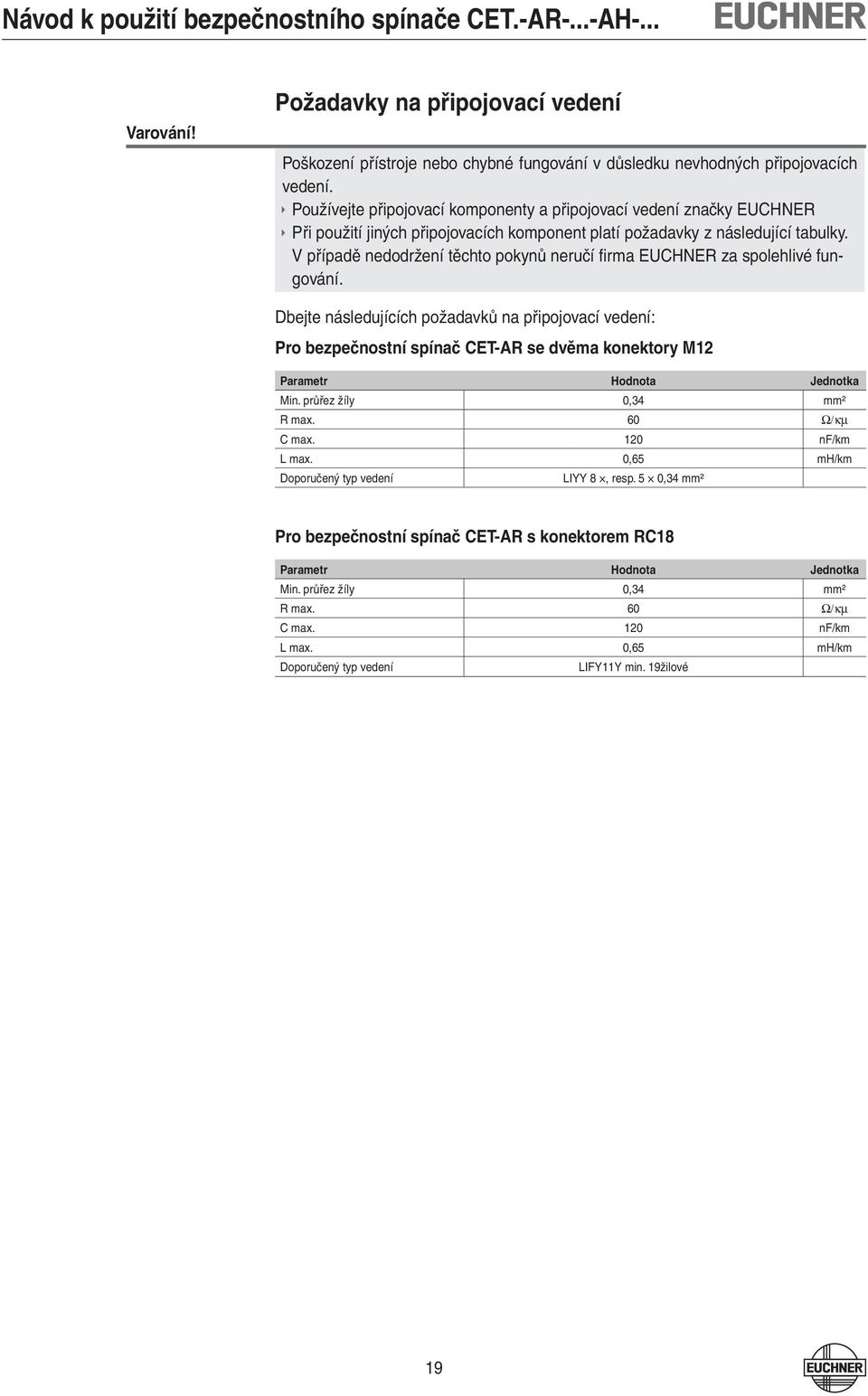

19 Varování! Požadavky na připojovací vedení Poškození přístroje nebo chybné fungování v důsledku nevhodných připojovacích vedení. Používejte připojovací komponenty a připojovací vedení značky EUCHNER Při použití jiných připojovacích komponent platí požadavky z následující tabulky. V případě nedodržení těchto pokynů neručí fi rma EUCHNER za spolehlivé fungování. Dbejte následujících požadavků na připojovací vedení: Pro bezpečnostní spínač CET-AR se dvěma konektory M Parametr Hodnota Jednotka Min. průřez žíly 0, mm² R max. 60 Ω/κμ C max. 0 nf/km L max. 0,6 mh/km Doporučený typ vedení LIYY 8, resp. 0, mm² Pro bezpečnostní spínač CET-AR s konektorem RC8 Parametr Hodnota Jednotka Min. průřez žíly 0, mm² R max. 60 Ω/κμ C max. 0 nf/km L max. 0,6 mh/km Doporučený typ vedení LIFYY min. 9žilové 9

20 Maximální délky vedení Odpor vedení připouští řetězce spínačů s celkovou maximální délkou vedení 00 metrů, a to s přihlédnutím k úbytku napětí (viz následující tabulku se vzorovými daty a příkladem úbytku). l max =00 m l l u = V 0% n l n umin = V 0% i out PLC CES-AR # CES-AR # n- x 0, mm CET-AR # n n I OA/OB (ma) l (m) max. počet spínačů 6 0 možný výstupní proud na jednotlivých kanálech OA/OB max. délka vedení od posledního spínače po řídicí systém

21 Určení délky vedení pomocí tabulky s příklady Příklad: V sériovém řazení se má použít šest spínačů. Od bezpečnostního relé ve skříňovém rozvaděči po poslední spínač (# 6) se položí 0 metrů vedení. Mezi jednotlivými bezpečnostními spínači CES-AR / CET-AR je položeno vždy 0 metrů vedení. l max = 0 m l = x 0 m l = 0 m l n = 0 m u n = min. 9, V i OA/OB = min. 7 ma Bezpečnostní relé Safety Relay CES-AR # CES-AR # CES-AR # CES-AR # CET-AR # CET-AR # 6 Obr. : Příklad zapojení se šesti spínači CES-AR / CET-AR Za spínači je zapojeno bezpečnostní relé, které na každém ze dvou bezpečnostních vstupů odebírá proud 7 ma. V celém rozsahu teplot pracuje při napětí 9, V (odpovídá V 0 %). Všechny relevantní hodnoty lze nyní určit pomocí tabulky s příklady:. Ve sloupci n (max. počet spínačů) vyberte odpovídající úsek. Zde: šest spínačů.. Ve sloupci I OA/OB (možný výstupní proud na jednotlivých kanálech OA/OB) vyhledejte proud, který je větší nebo roven 7 ma. Zde: 00 ma. Sloupec l uvádí maximální délku vedení od posledního spínače (#6) do řídicího systému. Zde: přípustných je 0 metrů. Výsledek: Požadovaná délka vedení l ve výši 0 metrů je nižší než povolená hodnota z tabulky. Celková délka řetězce spínačů l max. ve výši 0 metrů je nižší než maximální hodnota 00 metrů. Plánovaná aplikace je v této podobě funkční.

22 Obsazení konektoru bezpečnostního spínače CET-AR se dvěma konektory M Provedení bez signalizačního výstupu dveří (CET/) Schéma zapojení A Konektor (pohled na zásuvnou stranu) S. S. S. S. S. S. M S.8 S.7 S.6 S. S. S. S. Kolíček Označení Funkce Barva žíly Připojovací vedení ) S. IB Uvolňovací vstup kanálu WH S. U B Provozní napětí elektroniky AR, V DC BN S. OA Bezpečnostní výstup kanálu GN S. OB Bezpečnostní výstup kanálu YE S. OUT Signalizační výstup GY S.6 IA Uvolňovací vstup kanálu PK S.7 0 V U B Provozní napětí elektroniky AR, 0 V BU S.8 RST Resetovací vstup RD S. 0 V U CM Provozní napětí jisticího magnetu, 0 V BN S. LED LED červená, libovolně nastavitelná, V DC WH S. LED LED zelená, libovolně nastavitelná, V DC BU S. U CM Provozní napětí jisticího magnetu, V DC BK S. J Provedení s učicím vstupem: Chcete-li v režimu učení nastavit nový ovládací prvek, připojte vstup k napětí V DC, v běžném provozu musí být připojen k napětí 0 V. Provedení se zpětným obvodem: GY Y Jestliže se zpětný obvod nepoužívá, připojte ho k napětí V DC B - Provedení bez zpětného obvodu a bez učicího vstupu: Tato přípojka musí být připojena k napětí 0 V. ) Jen pro standardní připojovací vedení EUCHNER Provedení se signalizačním výstupem dveří (CET/) Schéma zapojení B Konektor (pohled na zásuvnou stranu) S. S. S. S. S. S. M S.8 S.7 S.6 S. S. S. S. Kolíček Označení Funkce Barva žíly Připojovací vedení ) S. IB Uvolňovací vstup kanálu WH S. U B Provozní napětí elektroniky AR, V DC BN S. OA Bezpečnostní výstup kanálu GN S. OB Bezpečnostní výstup kanálu YE S. OUT Signalizační výstup GY S.6 IA Uvolňovací vstup kanálu PK S.7 0 V U B Provozní napětí elektroniky AR, 0 V BU S.8 RST Resetovací vstup RD S. 0 V U CM Provozní napětí jisticího magnetu, 0 V BN S. OUT D Signalizační výstup dveří WH S. LED LED červená, libovolně nastavitelná, V DC BU S. U CM Provozní napětí jisticího magnetu, V DC BK S. J Provedení s učicím vstupem: Chcete-li v režimu učení nastavit nový ovládací prvek, připojte vstup k napětí V DC, v běžném provozu musí být připojen k napětí 0 V. Provedení se zpětným obvodem: GY Y Jestliže se zpětný obvod nepoužívá, připojte ho k napětí V DC B - Provedení bez zpětného obvodu a bez učicího vstupu: Tato přípojka musí být připojena k napětí 0 V. ) Jen pro standardní připojovací vedení EUCHNER

23 Provedení se signalizačním výstupem dveří (CET/) pokračování Schéma zapojení C Konektor (pohled na zásuvnou stranu) S. S. S. S. M S.8 S. S. S. S.7 S.6 Kolíček Označení Funkce Barva žíly Připojovací vedení ) S. IB Uvolňovací vstup kanálu WH S. U B Provozní napětí elektroniky AR, V DC BN S. OA Bezpečnostní výstup kanálu GN S. OB Bezpečnostní výstup kanálu YE S. OUT Signalizační výstup GY S.6 IA Uvolňovací vstup kanálu PK S.7 0 V U B Provozní napětí elektroniky AR, 0 V BU S.8 RST Resetovací vstup RD S. S. S. S. 0 V U CM Provozní napětí jisticího magnetu, 0 V BN S. OUT D Signalizační výstup dveří WH S. OUT Signalizační výstup BU S. U CM Provozní napětí jisticího magnetu, V DC BK S. - Neobsazeno ) Jen pro standardní připojovací vedení EUCHNER Obsazení konektoru bezpečnostního spínače CET-AR s konektorem RC8 Schéma zapojení D Konektor (pohled na zásuvnou stranu) RC8 s pružinou pro stínění Kolíček Označení Funkce Barva žíly Připojovací vedení ) U CM Provozní napětí jisticího magnetu, V DC VT IA Uvolňovací vstup kanálu RD IB Uvolňovací vstup kanálu GY OA Bezpečnostní výstup kanálu RD/BU OB Bezpečnostní výstup kanálu GN 6 U B Provozní napětí elektroniky AR, V DC BU 7 RST Resetovací vstup GY/PK 8 OUT D Signalizační výstup dveří (jen CET-AR a CET-AR) GN/WH 9 - Nezapojeno YE/WH 0 OUT Signalizační výstup GY/WH - Nezapojeno BK FE Funkční uzemnění GN/YE J Y Provedení s učicím vstupem: Chcete-li v režimu učení nastavit nový ovládací prvek, připojte vstup k napětí V DC, v běžném provozu musí být připojen k napětí 0 V. Provedení se zpětným obvodem: Jestliže se zpětný obvod nepoužívá, připojte ho k napětí V DC - Provedení bez zpětného obvodu a bez učicího vstupu: Tato přípojka musí být připojena k napětí 0 V. - Nezapojeno BN/GY LED LED červená, libovolně nastavitelná, V DC BN/YE 6 LED LED zelená, libovolně nastavitelná, V DC BN/GN 7 - Nezapojeno WH 8 0 V U CM Provozní napětí jisticího magnetu, 0 V YE 9 0 V U B Provozní napětí elektroniky AR, 0 V BN ) Jen pro standardní připojovací vedení EUCHNER PK

24 Obsazení konektoru rozdělovače Y (jen pro provedení se dvěma konektory M) Obsazení konektoru bezpečnostního spínače CET-AR (konektor S, 8 pólů, s kolíčky) a rozdělovače Y (8 pólů, se zásuvkami) Kolíček Funkce IB U B OA OB OUT 6 IA 7 0 V 8 RST Rozdělovač Y s připojovacím kabelem 696 nebo 9 Zásuvka 6 Rozdělovač Y Zásuvka 8 6 Můstkový konektor 0976 póly, s kolíčky (ilustrační obr.) 8 7, ( ) 7 Mx Mx Mx Délka l Obj. č. Délka l [mm] Mx max. A B Ø,6 Kolíček Zásuvka Mx 0, Mx, Ø, Kolíček Zásuvka Kolíček Funkce Kolíček Funkce U B U B Kolíček Funkce Kolíček Funkce OA IA U B U B 0 V 0 V OA IA OB IB 0 V 0 V RST RST OB IB RST RST

25 Připojení jediného spínače CET-AR Při používání jediného spínače CET-AR přístroj připojte tak, jak je to znázorněno na obr.. Signalizační výstup OUT a signalizační výstup dveří OUT D (je-li osazen) lze zavést do řídicího systému. Spínače je možné resetovat prostřednictvím vstupu RST. Za tímto účelem je třeba na vstup RST nejméně na tři sekundy přivést napětí V. Jestliže se vstup RST nepoužívá, musí být připojen na 0 V. Výstraha! Důležité! V případě chyby hrozí ztráta bezpečnostní funkce v důsledku chybného připojení. Za účelem zachování bezpečnosti se vždy musejí vyhodnocovat oba bezpečnostní výstupy (OA a OB). Jednokanálové používání bezpečnostních výstupů vede ke ztrátě kategorie dle normy EN ISO 89-. Subsystém CET-AR odpovídá úrovni vlastností PL e dle normy EN 89-. Chcete-li subsystém začlenit do struktury kategorie, resp., je nezbytné zajistit monitorování zátěže, která je zapojena za ním (sledování zpětného obvodu). Tyto příklady uvádějí pouze výňatek relevantní pro připojení systému CET. Znázorněný příklad nepředstavuje úplný plán systému. Odpovědnost za bezpečné začlenění do bezpečného komplexního systému nese uživatel. DC V -F -F 0V UCM LED LED UCM J IB UB OA OB OUT IA 6 0V UB 7 RST 8 Connected load Safety outputs M plug-connector (-pin) M plug-connector (8-pin) CET-AR GND Obr. : Příklad připojení při samostatném provozu, provedení s učicím vstupem a dvěma konektory M

26 DC V -F -F 0V UCM LED LED UCM J IB UB OA OB OUT IA 0V UB RST Connected load Safety outputs RC 8 plug connector (9-pin) CET-AR GND Obr. : Příklad připojení při samostatném provozu, provedení s učicím vstupem a konektorem RC8 DC V -F -F START 0V UCM LED LED UCM Y IB UB OA OB OUT IA 0V UB RST Connected load Feedback loop Safety outputs M plug-connector (-pin) CET-AR M plug-connector (8-pin) GND Obr. 6: Příklad připojení při samostatném provozu, provedení se spouštěcím tlačítkem, zpětným obvodem a dvěma konektory M DC V -F -F START 8 0V UCM LED 6 LED UCM Y IB 6 UB OA OB 0 OUT IA 9 0V UB 7 RST Connected load Feedback loop Safety outputs RC 8 plug connector (9-pin) CET-AR GND Obr. 7: Příklad připojení při samostatném provozu, provedení se spouštěcím tlačítkem, zpětným obvodem a konektorem RC8 6

27 DC V -F -F 0V UCM LED LED UCM IB UB OA OB OUT IA 0V UB RST Connected load Safety outputs M plug-connector (-pin) CET-AR M plug-connector (8-pin) GND Obr. 8: Příklad připojení při samostatném provozu, provedení bez spouštěcího tlačítka a zpětného obvodu a bez učicího vstupu, se dvěma konektory M DC V -F -F 0V UCM LED LED UCM IB UB OA OB OUT IA 0V UB RST Connected load Safety outputs RC 8 plug connector (9-pin) CET-AR GND Obr. 9: Příklad připojení při samostatném provozu, provedení bez spouštěcího tlačítka a zpětného obvodu a bez učicího vstupu, s konektorem RC8 DC V -F -F START 0V UCM OUT D LED UCM Y IB UB OA OB OUT IA 0V UB RST Connected load Feedback loop Safety outputs M plug-connector (-pin) CET-AR M plug-connector (8-pin) GND Obr. 0: Příklad připojení při samostatném provozu, provedení se signalizačním kontaktem dveří, spouštěcím tlačítkem, zpětným obvodem a dvěma konektory M 7

28 DC V -F -F START 8 0V UCM LED 6 LED UCM Y IB 6 UB OA OB 0 OUT IA 9 0V UB 7 RST 8 OUT D Connected load Feedback loop Safety outputs RC 8 plug connector (9-pin) CET-AR GND Obr. : Příklad připojení při samostatném provozu, provedení se signalizačním kontaktem dveří, spouštěcím tlačítkem, zpětným obvodem a konektorem RC8 Důležité! Připojení několika spínačů CET-AR do řetězce spínačů Řetězec spínačů AR smí obsahovat maximálně 0 bezpečnostních spínačů. Při sériovém řazení více než přístrojů může být hodnota PFH d vypočtena jednou z metod uvedených v normě EN ISO 89-:008, odstavec... Použije-li se k validaci zjednodušená metoda dle odstavce 6. normy EN ISO 89:008-, může při zapojení více než přístrojů za sebe dojít ke snížení úrovně vlastností (PL). Důležité! Subsystém CET-AR odpovídá úrovni vlastností PL e dle normy EN 89-. Chcete-li subsystém začlenit do struktury kategorie, resp., je nezbytné zajistit monitorování zátěže, která je zapojena za ním (sledování zpětného obvodu). Používáte-li spínač CET-AR se zpětným obvodem, musí se v řetězci spínačů nacházet na posledním místě (viz obr. ). Tyto příklady uvádějí pouze výňatek relevantní pro připojení systému CET. Znázorněný příklad nepředstavuje úplný plán systému. Odpovědnost za bezpečné začlenění do bezpečného komplexního systému nese uživatel. Sériové řazení je zde znázorněno na příkladu provedení se dvěma konektory M. Sériové řazení spínačů v provedení s konektorem RC8 se chová analogicky, realizuje se však prostřednictvím svorek ve skříňovém rozvaděči. Spínače v provedení se dvěma konektory M se za sebe připojují pomocí konfekcionovaných připojovacích vedení a rozdělovačů Y. Dojde-li k otevření ochranných dveří nebo ke vzniku chyby na některém ze spínačů, systém stroj vypne. Nadřazený řídicí systém při tomto způsobu připojení však nepozná, které ochranné dveře jsou právě otevřeny nebo na kterém spínači došlo k chybě. 8

29 Bezpečnostní výstupy jsou napevno přiřazeny k příslušným bezpečnostním vstupům následného spínače. Výstup OA musí být veden na vstup IA, výstup OB pak na vstup IB. Pokud by se přípojky zaměnily (např. OA na IB), přejde přístroj do chybového stavu. Při sériovém řazení vždy používejte vstup RST. Tímto resetovacím vstupem lze najednou resetovat všechny spínače v řetězci. Za tímto účelem je třeba na vstup RST nejméně na tři sekundy přivést napětí V. Jestliže se vstup RST ve vaší aplikaci nepoužívá, musí být připojen na 0 V. Dbejte následujících pokynů: Pro všechny spínače v řetězci se musí použít společný signál. Může se jednat o střídavý přepínač, použít však lze také výstup řídicího systému. Tlačítko není vhodné, neboť reset musí být za provozu vždy připojen na GND (viz spínač S na obr. ). Reset se vždy musí provést pro všechny spínače v řetězci současně. Pokyny k provozu ve smíšeném řetězci spínačů AR Bezpečnostní spínač CET-AR má v porovnání se spínačem CES-AR delší dobu rizika (viz část Technické údaje a Typické časové hodnoty systému). 9

30 Y-distributor Y-distributor Y-distributor Y-distributor Safety Inputs Safety Inputs Safety Output Safety Inputs Safety Output Safety Output Safe Evaluation Read Head Read Head Terminating plug Terminating plug RST RST UB UB 0V 0V OA IA OB IB IB IA RST UB 0V OUT OA OB IB IA RST UB 0V OUT OA OB IB IA RST UB 0V OUT OA OB CES CES -S -S0 LED UCM 0V(UCM) X: X: X: X: CET V 0V J IB IA RST UB 0V OUT OA OB UB IA IB Obr. : Příklad připojení při sériovém řazení s resetovacím vstupem a střídavým přepínačem. 0

31 Y-distributor Y-distributor Y-distributor Safety Inputs Safety Inputs Safety Output Safety Inputs Safety Output Safety Output Read Head Read Head Terminating plug -S -S START IB IA RST UB 0V OUT OA OB IB IA RST UB 0V OUT OA OB IB IA RST UB 0V OUT OA OB LED UCM 0V(UCM) X: X: X: X: CES CES CET Feedback loop Connected load Eval Unit V 0V Y Obr. : Příklad připojení při provozu v řetězci spínačů CES-AR, provedení se spouštěcím tlačítkem a zpětným obvodem

32 Pokyny k provozu s vyhodnocovací jednotkou AR Následující přístroje lze provozovat s vyhodnocovací jednotkou AR. Přístroj CET/ CET/ Verze od V.. od V.0.0 Důležité! K provozu s vyhodnocovací jednotkou AR nejsou vhodné přístroje se spouštěcím tlačítkem a zpětným obvodem. Další informace naleznete v systémové příručce příslušné vyhodnocovací jednotky AR. Přístroje, které ještě nemají číslo verze, k takovému provozu nejsou vhodné. Každý přístroj bez signalizačního výstupu dveří (CET/) obsazuje na vyhodnocovací jednotce AR jeden signalizační výstup (HIGH při aktivním jištění ochranného krytu). Každý přístroj se signalizačním výstupem dveří (CET/) obsazuje na vyhodnocovací jednotce AR dva signalizační výstupy. První signalizační výstup signalizuje polohu dveří (HIGH při zavřených dveřích). Druhý signalizační výstup signalizuje polohu jištění ochranného krytu (HIGH při aktivním jištění ochranného krytu).

33 Důležité! Pokyny pro provoz s bezpečnými řídicími systémy K připojení k bezpečným řídicím systémům nejsou vhodné přístroje se spouštěcím tlačítkem a zpětným obvodem. Při připojování k bezpečným řídicím systémům dbejte následujících pokynů: Pro řídicí systém a připojené bezpečnostní spínače používejte společné napájení. Pro UB se nesmí používat taktované napájení. Odbočku napájecího napětí zhotovte přímo ze síťového zdroje. Při připojování napájecího napětí ke svorce bezpečného řídicího systému musí tento výstup poskytovat dostatečný proud. Vstupy IA a IB vždy připojujte přímo k síťovém zdroji nebo k výstupům OA a OB jiného přístroje EUCHNER AR (sériové řazení). Na vstupy IA a IB se nesmějí připojovat taktované signály. Výstupy OA a OB lze připojit k bezpečným vstupům řídicího systému. Předpoklad: Vstup musí být vhodný pro taktované bezpečnostní signály (signály OSSD, např. světelných clon). Řídicí systém přitom musí tolerovat takty na vstupních signálech. Toto nastavení lze obvykle parametrizovat v řídicím systému. V této souvislosti dbejte pokynů výrobce řídicího systému. Informace o době trvání impulzu vašeho bezpečnostního spínače naleznete v části Typické časové hodnoty systému na straně. Ovládá-li se jištění ochranného krytu prostřednictvím jednoho kanálu, platí: Jištění ochranného krytu (0 V UCM) a řídicí systém musejí mít stejné uzemnění. Ovládá-li se napětí magnetu prostřednictvím dvou kanálů a bezpečných výstupů řídicího systému, je nutné dbát těchto bodů (viz také obr. ): Je-li to možné, v řídicím systému vypněte taktování výstupů. U přístrojů s učicím vstupem J musí vstup při běžném provozu zůstat nezapojený. Volně ovladatelné LED diody se smějí spínat jen souběžně s magnetem (tj. LED dioda indikuje, zda magnetem protéká proud). Podrobné příklady připojení a parametrizace řídicího systému pro mnoho dalších přístrojů najdete na webu v sekci Download» Applikationen» CET. Na tomto místě také přesněji vysvětlujeme některé zvláštnosti jednotlivých přístrojů.

34 Y-distributor Y-distributor Y-distributor Safety Inputs Safety Inputs Safety Output Safety Inputs Safety Output Safety Output Read Head Read Head Terminating plug IB IA RST UB 0V OUT OA OB IB IA RST UB 0V OUT OA OB IB IA RST UB 0V OUT OA OB LED UCM X: X: X: 0V(UCM) X: CES CES CET DO..M DO..P DO -X -X Digital F-DO Output ET00 DI DI0 /8 F-DI DCV M PWR Supply of the control V 0V J Obr. : Příklad připojení při smíšeném sériovém řazení ( CES a CET) v kombinaci s modulem ET00

35 Uvedení do provozu LED indikátory LED dioda Barva Stav Význam LED LED STATE Zelená Svítí Bliká Běžný provoz Režim učení nebo Power Up (další signalizační funkce vizte tabulku stavů) DIA Červená Svítí - Interní chyba elektroniky - Chyba na vstupech/výstupech STATE (gn) DIA (rd) LED Červená Libovolně nastavitelná* LED Zelená Libovolně nastavitelná* *) Může se lišit v závislosti na provedení. Viz datový list. Funkce učení ovládacího prvku Než systém vytvoří funkční jednotku, musí se ovládací prvek pomocí funkce učení přiřadit k bezpečnostnímu spínači. V režimu učení jsou bezpečnostní výstupy a signalizační výstup OUT vypnuty, tj. systém se nachází v bezpečném stavu. V závislosti na provedení probíhá učení buď automaticky, nebo pomocí učicího vstupu J. TIP: Proces učení doporučujeme provést před montáží. Chcete-li zamezit záměně, označte spínače a ovládací prvky, které patří k sobě. U sériově řazených přístrojů doporučujeme proces učení provést pro každý jednotlivý přístroj zvlášť ještě před zapojením do série. Důležité! Učení lze provést pouze tehdy, pokud přístroj bezchybně funguje. Nesmí svítit červená LED dioda DIA. Při nastavování nového ovládacího prvku zablokuje bezpečnostní spínač kód posledního předchůdce. Při opětovném nastavování (učení) pak tento ovládací prvek nelze ihned znovu nastavit. Zablokovaný kód se v bezpečnostním spínači opět uvolní až po nastavení třetího kódu. Bezpečnostní spínač lze vždy provozovat pouze s posledním nastaveným ovládacím prvkem. Provedení bez učicího vstupu: Rozpozná-li spínač při aktivovaném režimu učení poslední nastavený ovládací prvek, režim učení se ihned ukončí a spínač přejde do běžného provozu. Provedení s učicím vstupem: Učení končí při odpojení napájení od učicího vstupu, nejpozději však po uplynutí minut. Nebude-li během této doby rozpoznán žádný ovládací prvek, přejde přístroj do chybového stavu. Nachází-li se nastavovaný ovládací prvek v detekční oblasti méně než 60 sekund, neaktivuje se.

36 Příprava přístroje na učení Spínač připojte dle níže uvedeného znázornění, ke vstupu UB ale ještě nepřipojujte napětí. U provedení s učicím vstupem: Chcete-li spínač připravit na učení, musíte učicí vstup J přepojit ze svorky 0 V na + V DC. Důležité: Pro běžný provoz učicí vstup znovu připojte na svorku 0 V. U přístrojů bez učicího vstupu: Platí stejné zapojení, jen odpadá přípojka J. Dejte pozor na různé způsoby ovládání jištění ochranného krytu u provedení CET/ a CET/. CET/ DC V CET-... a CET-...: Žádné napětí na UCM (aktivní jištění ochranného krytu) CET/ DC V CET-... und CET-...: Napětí na UCM (aktivní jištění ochranného krytu) Přístroje s učicím vstupem: Chcete-li provést proces učení, připojte vstup J k napětí V -F -F Přístroje s učicím vstupem: Chcete-li provést proces učení, připojte vstup J k napětí V -F -F 0V UCM J UCM UB IA IB 0V UB 0V UCM J UCM UB IA IB 0V UB GND GND! = 90 Nastavení ovládacího prvku v režimu učení. Zapněte provozní napětí UB. Zelená LED dioda začne rychle blikat (cca 0 Hz). Během této doby (asi osm sekund) se provádí autodiagnostický test. Zelená LED dioda poté třikrát cyklicky zabliká a signalizuje aktivovaný režim učení. Režim učení zůstává aktivní po dobu asi tří minut. Svítí-li červená LED dioda, došlo k chybě. Nelze provést učení. Zelená LED dioda indikuje kód chyby. Diagnostika: viz Tabulka stavů systému na straně 9.. Aktivujte jištění ochranného krytu. CET/: Chybí napětí na UCM. CET/: Napětí na UCM.. Nový ovládací prvek zcela zasuňte do prohlubně. Dejte pozor, aby se ovládací prvek nezpříčil, umístěte ho do středu prohlubně (viz obrázek nalevo). Zahájí se nastavování (učení), bliká zelená LED dioda (cca Hz). Učení se asi po 60 sekundách ukončí a všechny LED diody zhasnou.. Vypněte provozní napětí UB (alespoň na tři sekundy). V bezpečnostním spínači se aktivuje kód ovládacího prvku, který jste právě nastavili v režimu učení.. U provedení s učicím vstupem: Učicí vstup propojte se svorkou 0 V. 6. Zapněte provozní napětí UB. Přístroj pracuje v běžném provozu. 6

37 Funkce učení při sériovém řazení Doporučujeme, abyste funkci učení ovládacích prvků neprováděli v sériovém řazení, nýbrž jednotlivě. Učení v sériovém řazení funguje v principu analogicky k samostatnému provozu. Je možné nastavovat všechny spínače v řetězci současně. Předpokladem je bezchybný chod řetězce spínačů a dodržení následujících kroků. U smíšených řetězců spínačů může být nutné provést další kroky (např. u řetězců se spínači CES a CET). V této souvislosti dbejte návodu k použití dalších přístrojů v řetězci. Postupujte takto:. Namontujte spínače a ovládací prvky a připravte je na proces učení (viz str. 6).. Připojte všechny ochranné dveře v řetězci.. Zapněte napájení a aktivujte jištění ochranného krytu. Zelená LED dioda STATE na bezpečnostních spínačích bliká frekvencí asi Hz, je aktivována funkce učení příslušných ovládacích prvků. Provedení funkce trvá asi minutu. Systém v průběhu této doby nevypínejte a neresetujte! Učení je ukončeno, jakmile zhasnou všechny LED diody na bezpečnostních spínačích.. Alespoň na tři sekundy proveďte reset ( V na RST). Systém se restartuje a poté pracuje v běžném režimu. Výměna a učení přístroje Práce na kabeláži (například při výměně přístroje) by se obecně měly provádět v beznapěťovém stavu. U určitých zařízení je však přesto nutné tyto práce a následné učení provádět za běžícího provozu. Aby to bylo možné, je nutné vstup RST zapojit tak, jak je to uvedeno na obr.. Postupujte takto:. Otevřete ochranné dveře, na nichž je třeba spínač nebo ovládací prvek vyměnit.. Namontujte nový spínač nebo ovládací prvek a připravte je na proces učení (viz str. 6).. Zavřete všechny ochranné dveře v řetězci a aktivujte jištění ochranného krytu.. Alespoň na tři sekundy proveďte reset ( V na RST). Na bezpečnostním spínači, který vidí nový ovládací prvek, bliká frekvencí asi Hz zelená LED dioda a proběhne spárování s ovládacím prvkem. Provedení funkce trvá asi minutu. Systém v průběhu této doby nevypínejte a neresetujte! Učení je ukončeno, jakmile zhasnou všechny LED diody na přístroji.. Alespoň na tři sekundy proveďte reset ( V na RST). Systém se restartuje a poté znovu pracuje v běžném režimu. 7
