AREM 11T.2 č c tecımodul syste mu APS mini (verze firmware 2.4)

Transkript

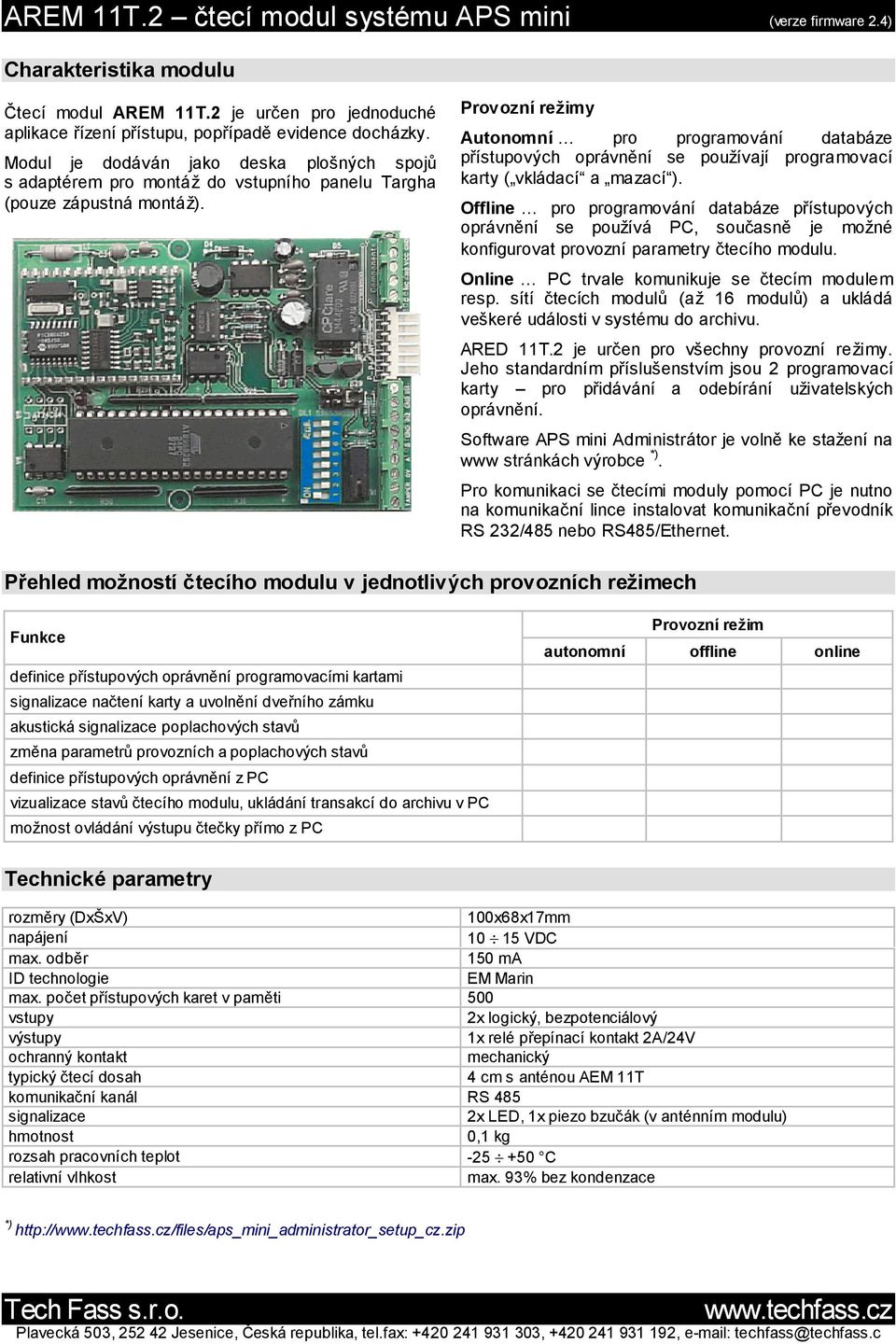

1 Charakteristika modulu C tecı modul AREM 11T.2 je urc en pro jednoduche aplikace rızenıprıstupu, poprıpadš evidence docha zky. Modul je doda va n jako deska plosnych spoju s adapte rem pro monta z do vstupnıho panelu Targha (pouze za pustna monta z). Provoznı rezimy Autonomnı pro programova nı databa ze prıstupovych opra vnš nı se pouzıvajı programovacı karty ( vkla dacıš a mazacıš ). Offline pro programova nı databa ze prıstupovych opra vnš nı se pouzıva PC, souc asnš je mozne konfigurovat provoznıparametry c tecıho modulu. Online PC trvale komunikuje se c tecım modulem resp. sıtıctecıch modulu (az 16 modulu) a ukla da veskere uda losti v syste mu do archivu. ARED 11T.2 je urc en pro vsechny provoznı rezimy. Jeho standardnım prıslusenstvım jsou 2 programovacı karty č pro prida va nı a odebıra nı uzivatelskych opra vnš nı. Software APS mini Administra tor je volnš ke stazenına www stra nka ch vyrobce *). Pro komunikaci se c tecımi moduly pomocıpc je nutno na komunikac nılince instalovat komunikac nıprevodnık RS 232/485 nebo RS485/Ethernet. Prehled moznostı c tecıho modulu v jednotlivy ch provoznıch rezimech Funkce definice prıstupovych opra vnš nı programovacımi kartami signalizace nac tenı karty a uvolnš nı dvernıho za mku akusticka signalizace poplachovych stavu zmš na parametru provoznıch a poplachovych stavu definice prıstupovych opra vnš nı z PC vizualizace stavu c tecıho modulu, ukla da nı transakcı do archivu v PC moznost ovla da nı vystupu c tec ky prımo z PC Provoznı rezim autonomnı offline online Technicke parametry rozmš ry (DxSxV) 100x68x17mm napa jenı VDC max. odbš r 150 ma ID technologie EM Marin max. poc et prıstupovych karet v pamš ti 500 vstupy 2x logicky, bezpotencia lovy vystupy 1x rele prepınacı kontakt 2A/24V ochranny kontakt mechanicky typicky c tecı dosah 4 cm s ante nou AEM 11T komunikac nı kana l RS 485 signalizace 2x LED, 1x piezo bzucak (v ante nnım modulu) hmotnost 0,1 kg rozsah pracovnıch teplot úc relativnı vlhkost max. 93% bez kondenzace *)

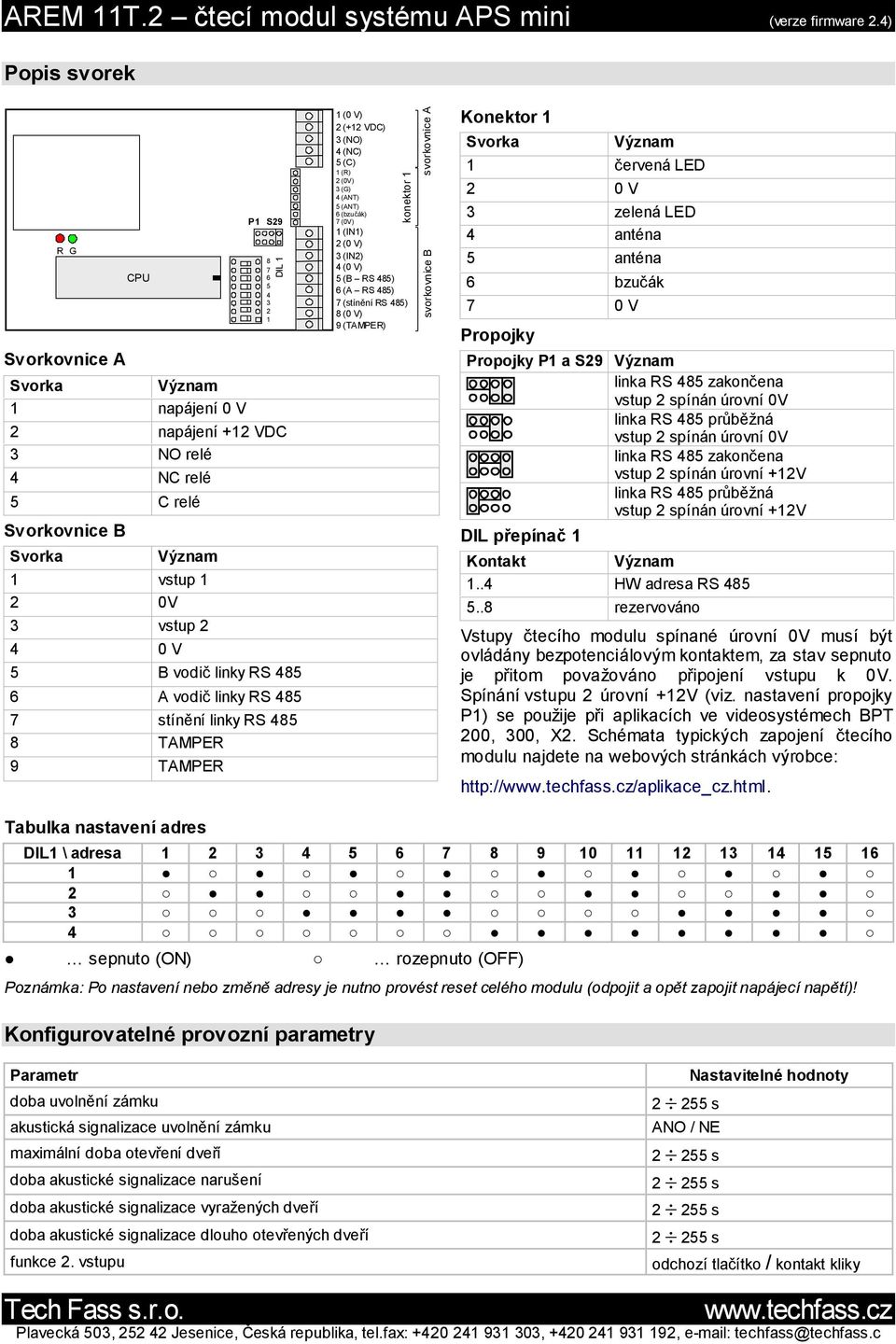

2 Popis svorek R G Svorkovnice A CPU 1 napa jenı 0 V P1 S29 2 napa jenı +12 VDC 3 NO rele 4 NC rele 5 C rele Svorkovnice B 1 vstup 1 2 0V 3 vstup V 5 B vodic linky RS A vodic linky RS stınš nı linky RS TAMPER 9 TAMPER DIL 1 1 (0 V) 2 (+12 VDC) 3 (NO) 4 (NC) 5 (C) 1 (R) 2 (0V) 3 (G) 4 (ANT) konektor 1 5 (ANT) 6 (bzucak) 7 (0V) 1 (IN1) 2 (0 V) 3 (IN2) 4 (0 V) 5 (B č RS 485) 6 (A č RS 485) 7 (stınš nırs 485) 8 (0 V) 9 (TAMPER) svorkovnice B svorkovnice A Konektor 1 1 c ervena LED 2 0 V 3 zelena LED 4 ante na 5 ante na 6 bzucak 7 0 V Propojky Propojky P1 a S29 linka RS 485 zakonc ena vstup 2 spına n rovnı 0V linka RS 485 prubš zna vstup 2 spına n rovnı 0V linka RS 485 zakonc ena vstup 2 spına n rovnı +12V linka RS 485 prubš zna vstup 2 spına n rovnı +12V DIL prepınac 1 Kontakt 1..4 HW adresa RS rezervova no Vstupy c tecıho modulu spınane rovnı 0V musı byt ovla da ny bezpotencia lovym kontaktem, za stav sepnuto je pritom povazova no pripojenı vstupu k 0V. Spına nıvstupu 2 rovnı +12V (viz. nastavenı propojky P1) se pouzije pri aplikacıch ve videosyste mech BPT 200, 300, X2. Sche mata typickych zapojenı c tecıho modulu najdete na webovych stra nka ch vyrobce: Tabulka nastavenı adres DIL1 \ adresa ť ť ť ť ť ť ť ť 2 ť ť ť ť ť ť ť ť 3 ť ť ť ť ť ť ť ť 4 ť ť ť ť ť ť ť ť sepnuto (ON) ť rozepnuto (OFF) Pozna mka: Po nastavenınebo zmeneadresy je nutno provř st reset celř ho modulu (odpojit a opet zapojit napa jecınapetı)! Konfigurovatelne provoznı parametry Parametr doba uvolnš nı za mku akusticka signalizace uvolnš nı za mku maxima lnı doba otevrenı dverı doba akusticke signalizace narusenı doba akusticke signalizace vyrazenych dverı doba akusticke signalizace dlouho otevrenych dverı funkce 2. vstupu Nastavitelne hodnoty ANO / NE odchozı tlacıtko / kontakt kliky

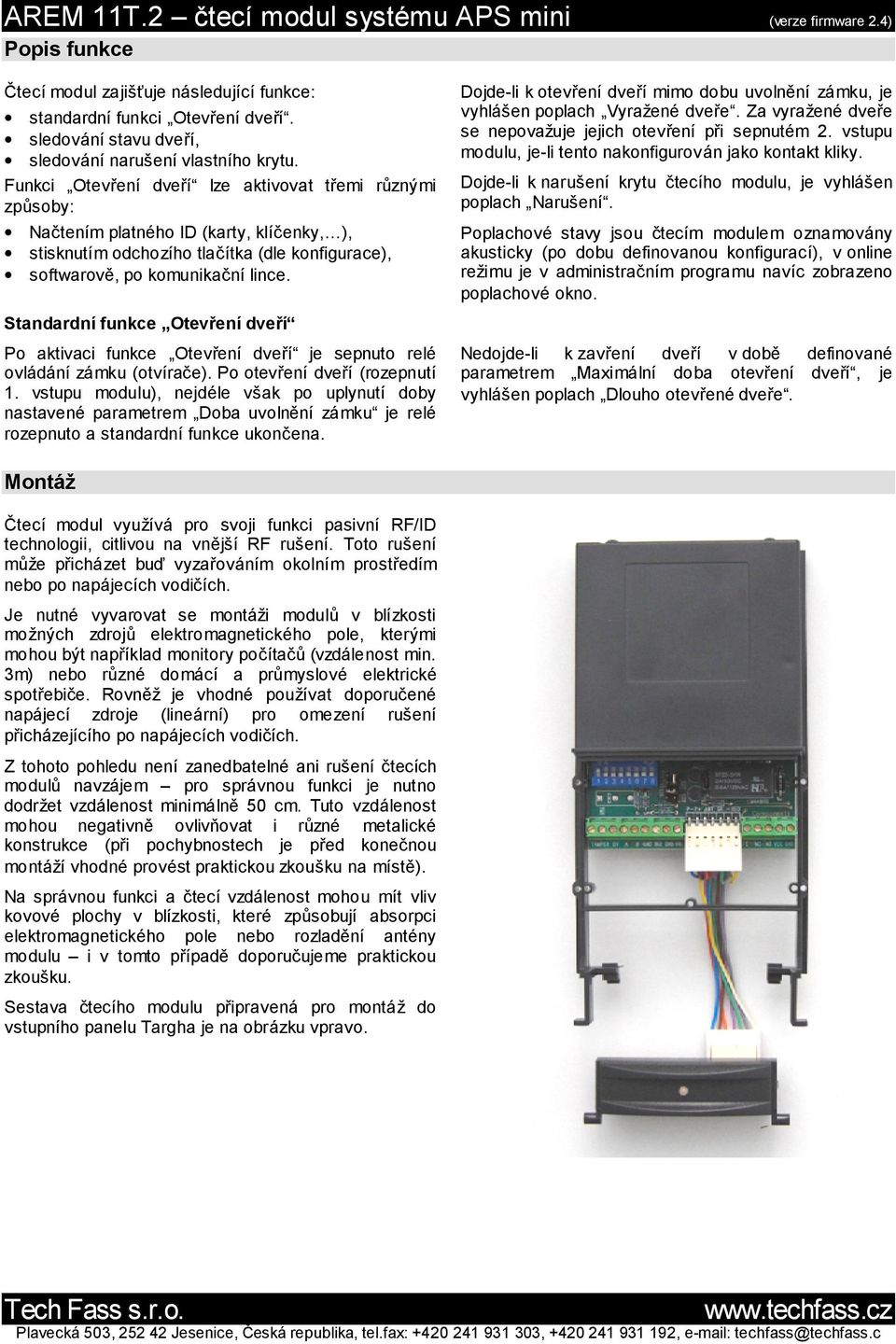

3 Popis funkce C tecımodul zajisďuje na sledujıcıfunkce: standardnıfunkci OtevrenıdverıŠ. sledova nıstavu dverı, sledova nınarusenıvlastnıho krytu. Funkci Otevrenı dverıš lze aktivovat tremi ruznymi zpusoby: Nac tenım platne ho ID (karty, klıc enky, ), stisknutım odchozıho tlacıtka (dle konfigurace), softwarovš, po komunikac nılince. Standardnı funkce Otevrenı dverıá Po aktivaci funkce Otevrenı dverıš je sepnuto rele ovla da nıza mku (otvırac e). Po otevrenıdverı(rozepnutı 1. vstupu modulu), nejde le vsak po uplynutı doby nastavene parametrem Doba uvolnš nı zamkuš je rele rozepnuto a standardnıfunkce ukonc ena. Dojde-li k otevrenıdverımimo dobu uvolnš nı za mku, je vyhlasen poplach Vyrazene dvereš. Za vyrazene dvere se nepovazuje jejich otevrenı pri sepnute m 2. vstupu modulu, je-li tento nakonfigurova n jako kontakt kliky. Dojde-li k narusenı krytu c tecıho modulu, je vyhlasen poplach NarusenıŠ. Poplachove stavy jsou c tecım modulem oznamova ny akusticky (po dobu definovanou konfiguracı), v online rezimu je v administrac nım programu navıc zobrazeno poplachove okno. Nedojde-li k zavrenı dverı v dobš definovane parametrem Maxima lnı doba otevrenı dverıš, je vyhlasen poplach Dlouho otevrene dvereš. Montaz C tecı modul vyuzıva pro svoji funkci pasivnı RF/ID technologii, citlivou na vnš jsı RF rusenı. Toto rusenı muze pricha zet buň vyzarova nım okolnım prostredım nebo po napa jecıch vodicıch. Je nutne vyvarovat se montazi modulu v blızkosti moznych zdroju elektromagneticke ho pole, kterymi mohou byt naprıklad monitory pocıtacu (vzda lenost min. 3m) nebo ruzne doma cı a prumyslove elektricke spotrebic e. Rovnš z je vhodne pouzıvat doporuc ene napa jecı zdroje (linea rnı) pro omezenı rusenı pricha zejıcıho po napa jecıch vodicıch. Z tohoto pohledu nenı zanedbatelne ani rusenıc tecıch modulu navza jem č pro spra vnou funkci je nutno dodrzet vzda lenost minima lnš 50 cm. Tuto vzda lenost mohou negativnš ovlivnovat i ruzne metalicke konstrukce (pri pochybnostech je pred konec nou montazıvhodne prove st praktickou zkousku na mıstš ). Na spra vnou funkci a c tecıvzda lenost mohou mıt vliv kovove plochy v blızkosti, ktere zpusobujı absorpci elektromagneticke ho pole nebo rozladš nı ante ny modulu č i v tomto prıpadš doporuc ujeme praktickou zkousku. Sestava c tecıho modulu pripravena pro monta z do vstupnıho panelu Targha je na obra zku vpravo.

4 Konfigurace c tecıho modulu Nastavovacıprogram APS mini Reader je urc en pro operac nısyste my Windows 95 (98, Me) a Windows NT (4.0, 2000, XP). Nevyzaduje instalaci a lze jej zdarma zıskat na webovych stra nka ch vyrobce *). Popis programu Hlavnımenu programu obsahuje na sledujıcıprıkazy: Program Nastavenı zobrazı dialog pro nastavenıkomunikac nıho portu PC a kodu servisnı karty, Program Konec ukonc enıprogramu, Start / Stop rızenıkomunikace s modulem, Zapsat za pis konfigurace obecnych vlastnostıdo c tecıho modulu. Pracovnıplocha programu je rozdš lena na 3 casti: Oblast pro vizualizaci stavu c tecıho modulu (slouzı k ovš renıspra vnosti zapojenımodulu). oblast pro nastavenıhw adresy ***), oblast s ovla dacımi prvky pro nastavenı obecnych vlastnostımodulu. V jednotlivych castech stavove ho ra dku (zleva) jsou umıstš ny panely obsahujıcı: Informace o stavu komunikace s modulem (c ervena barva indikuje chyby komunikace, bezchybna komunikace je indikova na barvou zelenou), prubš hu za pisu provoznıch parametru, slovnıpopis stavu komunikace. Nastavenı HW adresy ***) HW adresa c tecıch modulu je pri vyrobš nastavena na 1. Ma -li byt na komunikac nılince pripojeno vıce c tecıch modulu, je nutne aby kazdy z nich mšl nastavenou jedinec nou adresu. Vlastnınastavenıse prova dıpo komunikac nılince z PC (programem APS mini Reader) takto: Pripojte modul(y) ke komunikac nılince, do vstupnıho pole HW adresaš zadejte pozadovanou adresu, Nastavenı provoznıch parametru Vlastnı nastavenı provoznıch parametru zadanych v odpovıdajıcıch vstupnıch polıch programu probš hne pri nava zane komunikaci **) po stisku tlacıtka ZapsatŠ. Vizualizace stavu Nastavenı HW adresy Nastavenı obecnych parametru stisknš te tlacıtko Nastav kartouš č program vysle pozadavek na nastavenı adresy, c tecı moduly pak c ekajı cca 25s na potvrzenı pozadavku nac tenım servisnıkarty (tou muze byt libovolna karta jejız kod je zada n v poli Servisnı kartaš v nastavenı programu), c eka nı na potvrzenı se na c tec ce projevuje dvojım rychlym bliknutım c ervene LED v intervalu cca 2s, po nac tenıservisnıkarty zac ne program se c tec kou norma lnš komunikovat. Prubš h zapisu je zobrazen indika torem prubš hu ve druhe casti stavove ho ra dku. *) Nastavovacıho program APS mini Reader lze zıskat na adrese: **) Pro pripojenı modulu k PC je nutny buč komunikacnı prevodnık RS 232 / RS 485 s automaticky m otacenım smeru komunikace (napr. 232TO485DA) nebo prevodnık RS 485 / Ethernet (napr. Lantronix UDS-10B), kde se nastavı: 8 data bitu, suda (even) parita, b/s, 1 stop bit. Nastavovacıprogram komunikuje vzdy s jednım modulem (modul s adresou zadanou v poli HW Adresa ). ***) NastavenıHW adresy po komunikacnılince je moznř u modulu AREM 61.

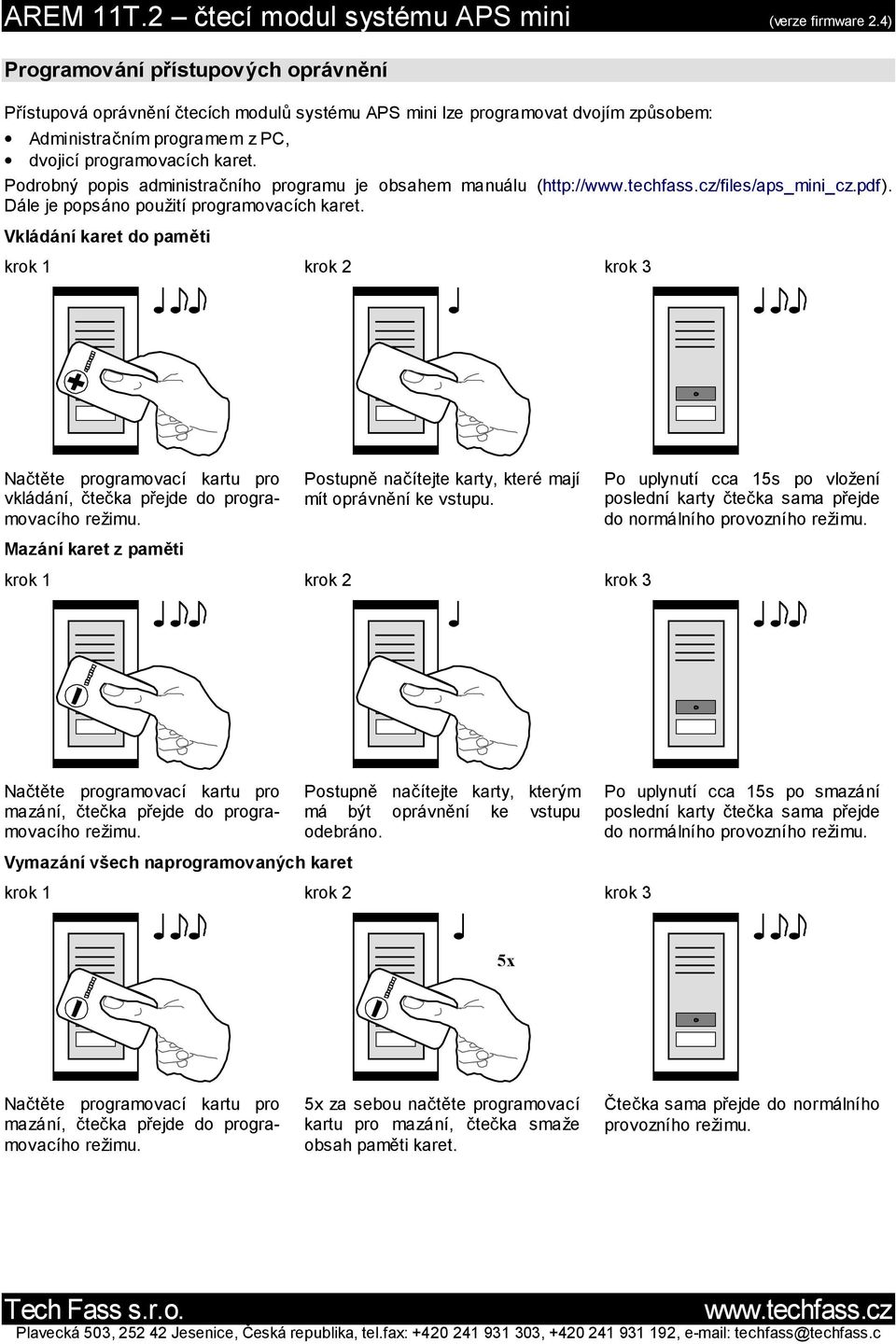

5 Programovanı prıstupovy ch opravnšnı Prıstupova opra vnš nıc tecıch modulu syste mu APS mini lze programovat dvojım zpusobem: Administrac nım programem z PC, dvojicıprogramovacıch karet. Podrobny popis administrac nıho programu je obsahem manua lu ( Da le je popsa no pouzitıprogramovacıch karet. Vkladanı karet do pamšti vkla da nı, c tec ka prejde do programovacıho Mazanı karet z pamšti Postupnš nacıtejte karty, ktere majı mıt opra vnš nıke vstupu. Po uplynutı cca 15s po vlozenı poslednı karty c tec ka sama prejde do norma lnıho provoznıho maza nı, c tec ka prejde do programovacıho Vymazanı vsech naprogramovany ch karet Postupnš nacıtejte karty, kterym ma byt opra vnš nı ke vstupu odebra no. Po uplynutı cca 15s po smaza nı poslednı karty c tec ka sama prejde do norma lnıho provoznıho 5x maza nı, c tec ka prejde do programovacıho 5x za sebou nac tš te programovacı kartu pro maza nı, c tec ka smaze obsah pamš ti karet. C tec ka sama prejde do norma lnıho provoznıho
