1 2013 Dopravní řadič kyvadlový R-KV v1.0

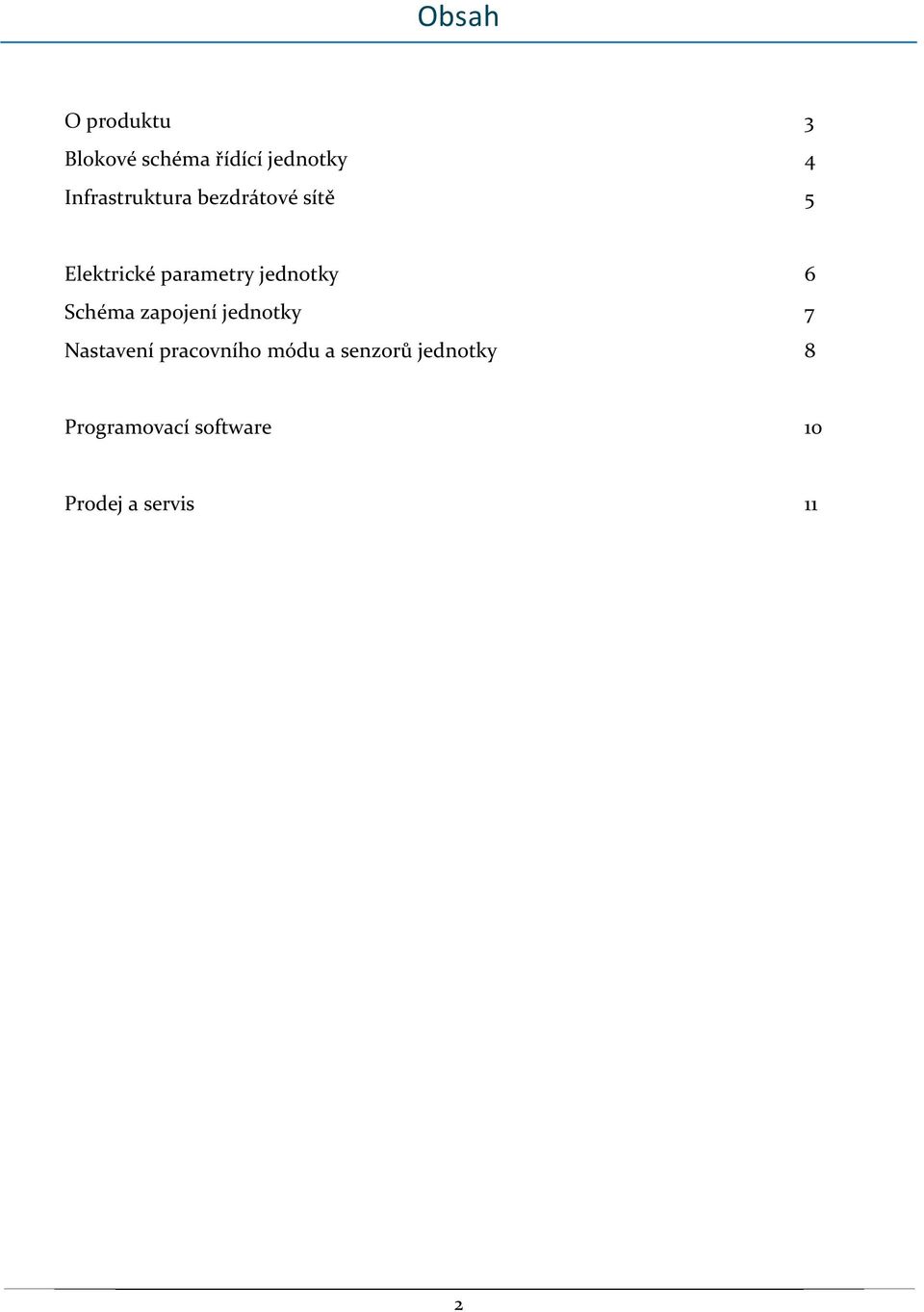

2 Obsah O produktu 3 Blokové schéma řídící jednotky 4 Infrastruktura bezdrátové sítě 5 Elektrické parametry jednotky 6 Schéma zapojení jednotky 7 Nastavení pracovního módu a senzorů jednotky 8 Programovací software 10 Prodej a servis 11 2

3 O produktu Řadič R-KV v1.0 je svojí konstrukcí předurčen k vytvoření dočasné kyvadlové signalizace napájené bateriemi. Každá z řídících jednotek obsahuje vlastní inteligenci na vyhodnocení stavu, ve kterém se právě nachází. Všechny provozní informace z podřízené jednotky jsou přenášeny bezdrátově do řídící jednotky a následně vyhodnocovány, pokud dojde k chybovému stavu libovolné z jednotek nebo výpadku přenosu, jsou obě jednotky přepnuty do stavu blikavé žluté a se zpožděním je znovu navázána komunikace a proběhne další pokus o znovuspuštění. V základním vybavení nechybí možnost preference jednoho směru, automatické vypnutí při poklesu napětí baterie pod nastavenou hodnotu a nastavitelná tolerance proudového čidla červené. Programování provozních hodnot probíhá u základního modelu přes Bluetooth adaptér počítače pomocí specifického software, který je součástí dodávky. Ve vyšším vybavení disponuje zařízení vlastní LCD obrazovkou a možnosti konfigurace bez potřeby počítače. 3

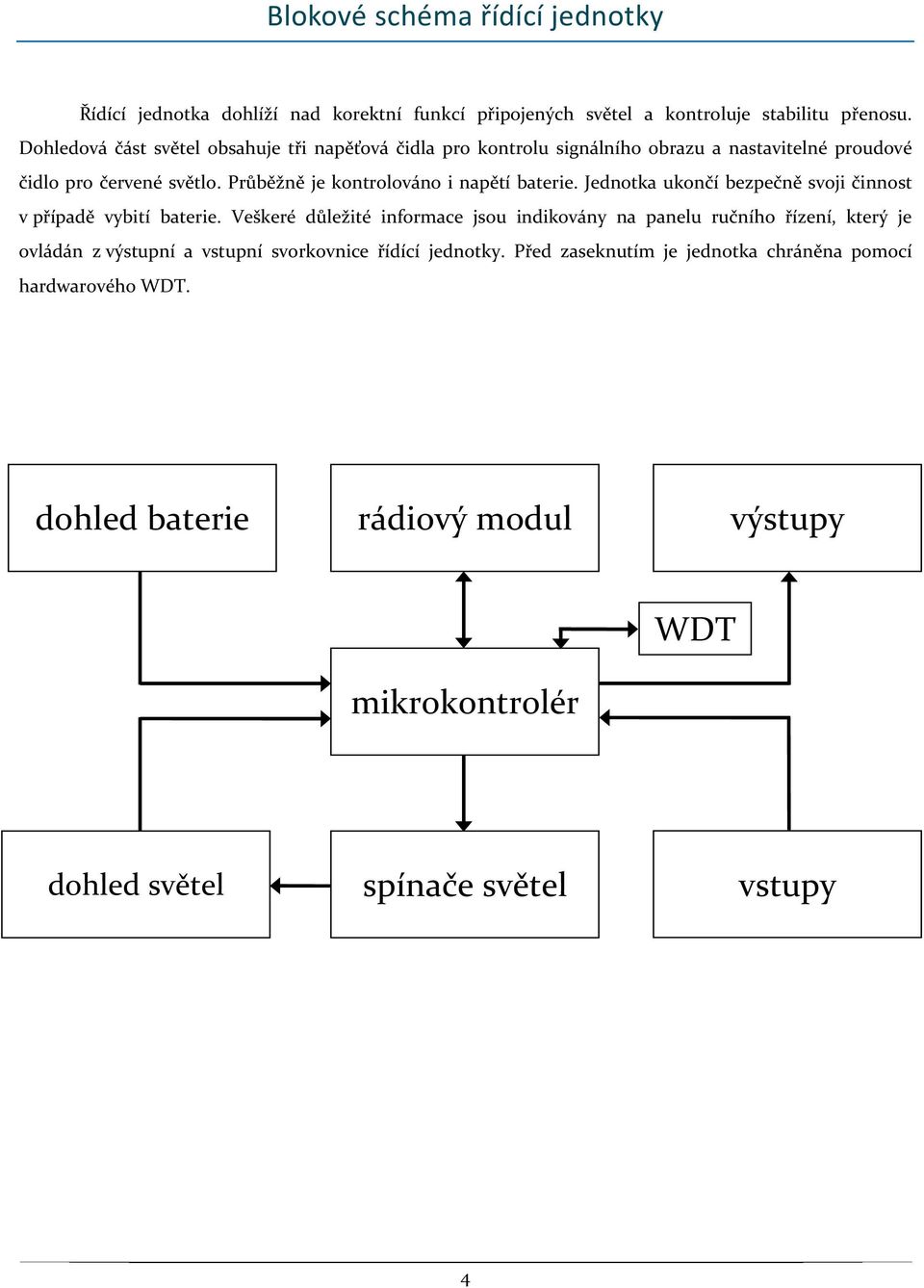

4 Blokové schéma řídící jednotky Řídící jednotka dohlíží nad korektní funkcí připojených světel a kontroluje stabilitu přenosu. Dohledová část světel obsahuje tři napěťová čidla pro kontrolu signálního obrazu a nastavitelné proudové čidlo pro červené světlo. Průběžně je kontrolováno i napětí baterie. Jednotka ukončí bezpečně svoji činnost v případě vybití baterie. Veškeré důležité informace jsou indikovány na panelu ručního řízení, který je ovládán z výstupní a vstupní svorkovnice řídící jednotky. Před zaseknutím je jednotka chráněna pomocí hardwarového WDT. dohled baterie rádiový modul výstupy mikrokontrolér WDT dohled světel spínače světel vstupy 4

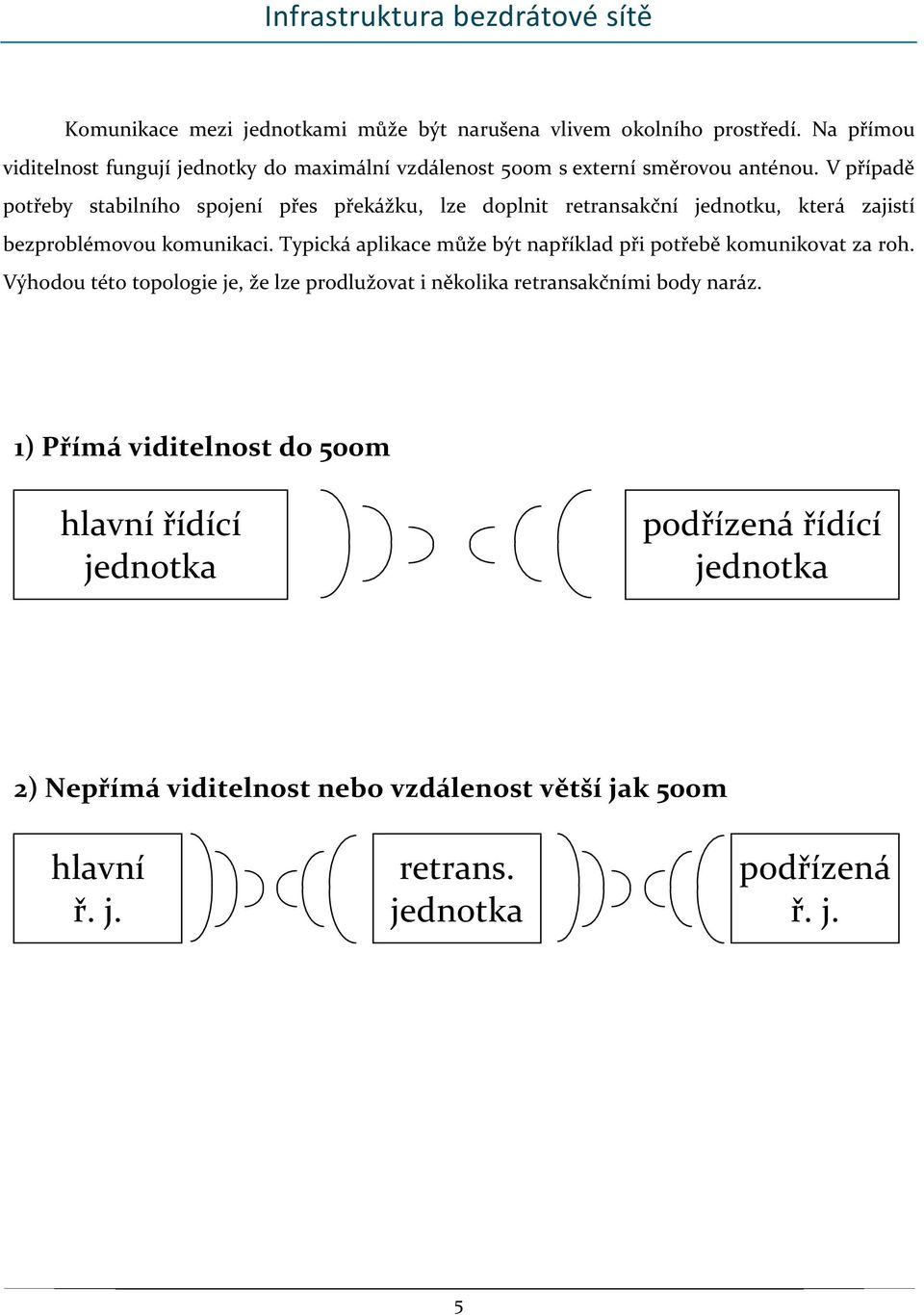

5 Infrastruktura bezdrátové sítě Komunikace mezi jednotkami může být narušena vlivem okolního prostředí. Na přímou viditelnost fungují jednotky do maximální vzdálenost 500m s externí směrovou anténou. V případě potřeby stabilního spojení přes překážku, lze doplnit retransakční jednotku, která zajistí bezproblémovou komunikaci. Typická aplikace může být například při potřebě komunikovat za roh. Výhodou této topologie je, že lze prodlužovat i několika retransakčními body naráz. 1) Přímá viditelnost do 500m hlavní řídící jednotka podřízená řídící jednotka 2) Nepřímá viditelnost nebo vzdálenost větší jak 500m hlavní ř. j. retrans. jednotka podřízená ř. j. 5

6 Elektrické parametry jednotky ELEKTRICKÉ PARAMETRY JEDNOTKY LED ŽÁROVKY rozsah napájecího napětí jednotky (Unap) 7 15V 20 28V maximální spotřeba jednotky 120mA výstupy návěstidel Unap / 0,8A Unap / 5A výstup ručního ovládání vstup ručního ovládání aktivace vstupu preference GND / 0,3A (OK) GND Unap ± 10% / 20mA teplotní rozsah jednotky -20 / 85 C PARAMETRY SENZORŮ JEDNOTKY LED ŽÁROVKY proudové čidlo červené mA pevné nastavení napěťové čidlo baterie 9,5 13V 21,5-25V 6

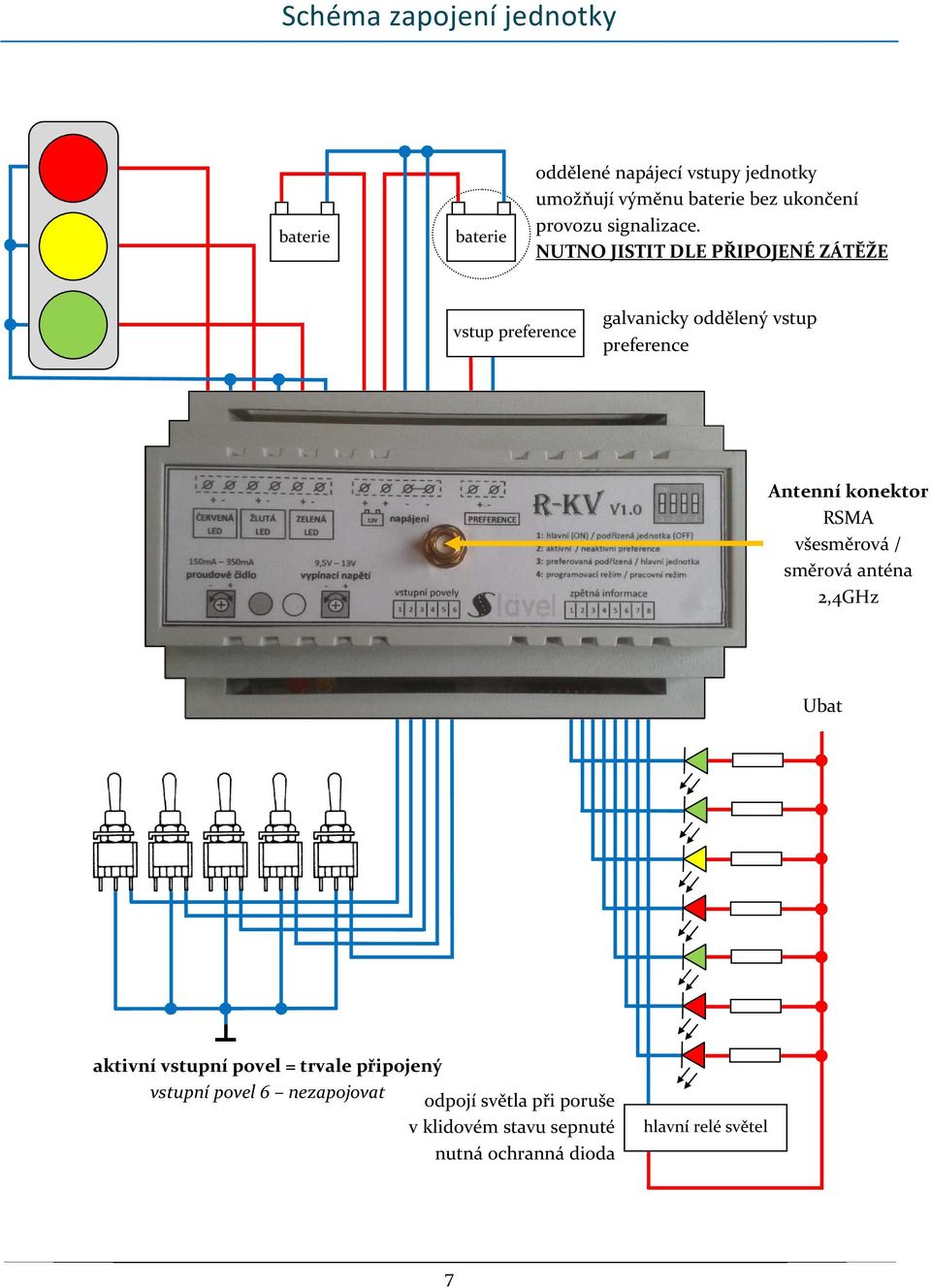

7 Schéma zapojení jednotky baterie baterie oddělené napájecí vstupy jednotky umožňují výměnu baterie bez ukončení provozu signalizace. NUTNO JISTIT DLE PŘIPOJENÉ ZÁTĚŽE vstup preference galvanicky oddělený vstup preference Antenní konektor RSMA všesměrová / směrová anténa 2,4GHz Ubat aktivní vstupní povel = trvale připojený vstupní povel 6 nezapojovat odpojí světla při poruše v klidovém stavu sepnuté nutná ochranná dioda hlavní relé světel 7

8 Nastavení pracovního módu a senzorů jednotky DIP přepínač nastavení pracovního režimu Nastavení proudového čidla červené a vypínacího prahu baterie zvýšení hodnoty: otočení vpravo snížení hodnoty: otočení vlevo ČÍSLO PŘEPÍNAČE ON OFF poznámka 1 hlavní jednotka podřízená jednotka nutný restart jednotky 2 aktivní preference bez preference pouze v režimu hlavní jednotka 3 preferovaná podřízená jednotka preferovaná hlavní jednotka pouze v režimu hlavní jednotka, aktivní preference 4 programovací režim pracovní režim pouze v režimu hlavní jednotka, nutný restart jednotky 8

9 VSTUPNÍ POVEL AKTIVNÍ NEAKTIVNÍ poznámka rezerva 2 aktivní preference bez preference pouze v režimu hlavní jednotka 3 preferovaná podřízená jednotka preferovaná hlavní jednotka pouze v režimu hlavní jednotka, aktivní preference 4 aktivní blikavá žlutá běžný provoz pouze v režimu hlavní jednotka 5 aktivní vypnutí a programovací režim běžný provoz pouze v režimu hlavní jednotka nezapojovat ZPĚTNÁ INFORMACE STÁLE SEPNUTÝ PULZUJÍCÍ V REŽIMU PODŘÍZENÉ JEDNOTKY 1 status OK - status OK zelená podřízeného semaforu žlutá podřízeného semaforu červená podřízeného semaforu aktivní preference vybitá baterie podřízené jednotky vybitá baterie hlavní jednotky porucha na podřízené jednotce porucha na hlavní jednotce - vybitá baterie 8 relé světel - relé světel STAV JEDNOTKY ČERVENÁ LED ŽLUTÁ LED STAV 1 - bliká čekání na spojení 2 - svítí spojeno - běží porucha pokus o spuštění 4 bliká - porucha 5 bliká proti žluté bliká proti červené režim vypnuto 9

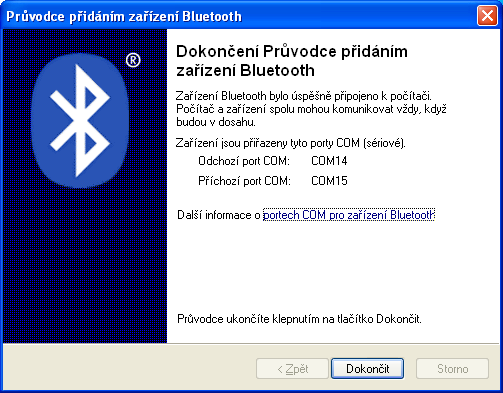

10 Programovací software Software pro zápis hodnot do paměti řadiče. Programování probíhá přes Bluetooth na vytvořeném sériovém portu (SSP). Před připojením k řadiči je nutné řadič uvést do programovacího režimu nebo vypnutého stavu přes ruční ovládání. Výchozí PIN kód jednotky: Spárování jednotky: tento dialog zobrazíte kliknutím na ikonu Bluetooth v oznamovací oblasti systému Windows za předpokladu, že není používán specifický software výrobce Bluetooth adaptéru. 2) stiskněte tlačítko přidat 1) zaškrtněte volbu Zařízení je nas.. a potvrďte stiskem tlačítka další 4) vyberte příslušnou jednotku ze seznamu nalezených zařízení. (Název je uveden na jednotce) a potvrďte stiskem tlačítka další 3) vyberte možnost Použít klíč nalezený v dokumentaci a posléze do příslušného pole zapíšte klíč: a potvrďte stiskem tlačítka další 5) Připojení jednotky je dokončeno poznamenejte si číslo vytvořeného Odchozího portu COM. Bude třeba zadat v programovacím software do příslušného pole. Ukončete průvodce stiskem tlačítka dokončit 10

11 Grafický software pro nastavení parametrů jednotky: Připojit připojí k nastavenému portu COM (viz bod5 spárování jednotky) Nastavení záložky s parametry jednotky Číslo portu COM zadejte číslo virtuálního portu COM vytvořeným při připojení Bluetooth Načtení konfigurace načte konfiguraci uloženou v jednotce Uložení konfigurace uloží nastavenou konfiguraci do jednotky Automatické načtení konfigurace při připojení automaticky načte konfiguraci Připojení k jednotce: Zapište do pole COM: příslušné číslo portu (zjištěno při párování zařízení) a stiskněte tlačítko připojit. V pravé dolní části aplikace bude zobrazen průběh připojování. Načtení konfigurace z jednotky: Pokud je zaškrtnuté pole Automatické načtení konfigurace, bude po úspěšném připojení vypsána ihned paměť. Dosavadní nastavení položek v aplikace bude přepsáno. Stejnou funkci též zastupuje tlačítko Načíst. O průběhu načtení paměti budete informováni v dolní části okna aplikace. Uložení konfigurace do jednotky: Po nastavení parametrů na různých záložkách aplikace stiskněte tlačítko Uložit. Zápis bude automaticky verifikován. O průběhu zápisu do paměti a verifikace budete informováni v dolní části okna aplikace. 11

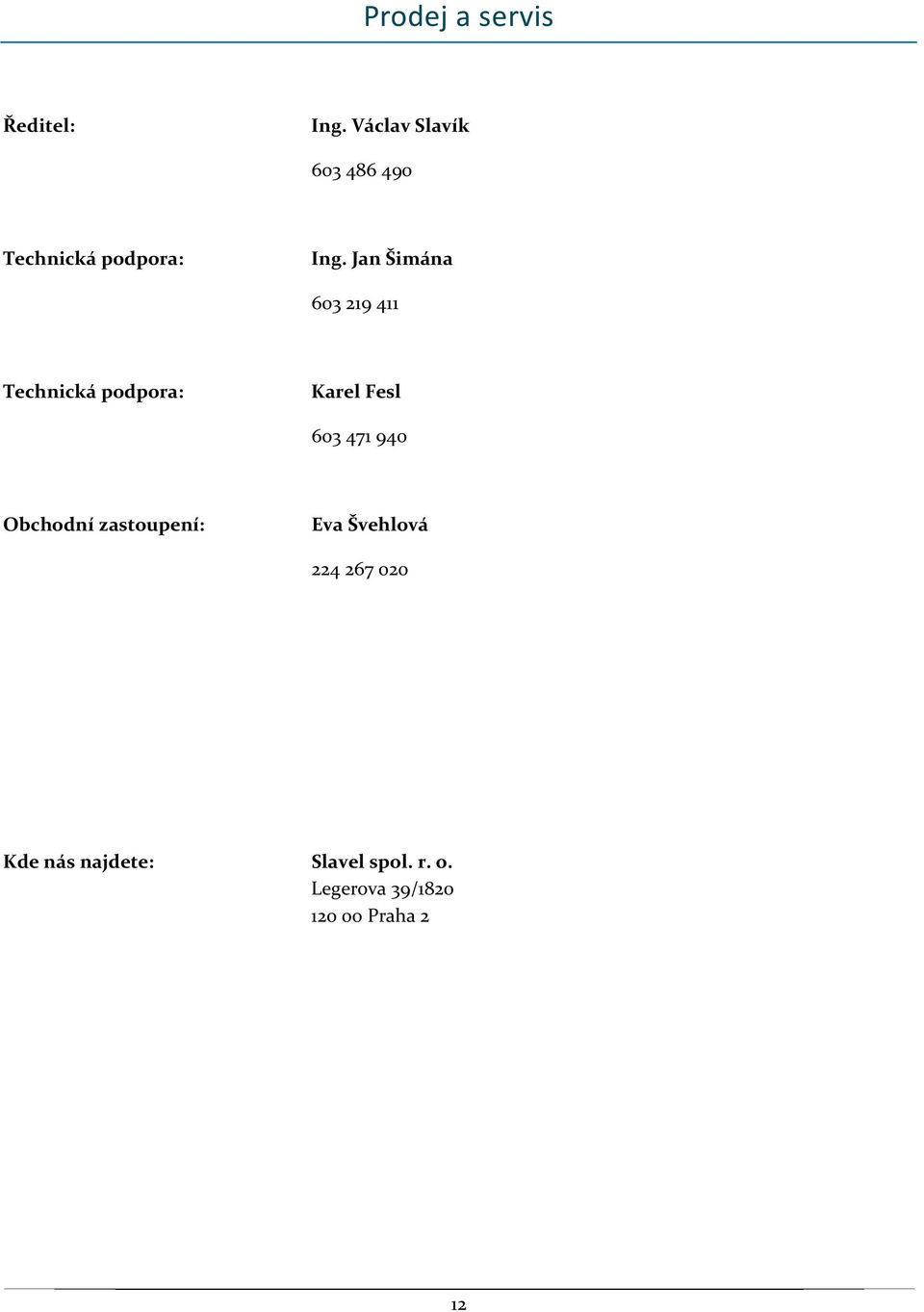

12 Prodej a servis Ředitel: Ing. Václav Slavík Technická podpora: Ing. Jan Šimána Technická podpora: Karel Fesl Obchodní zastoupení: Eva Švehlová Kde nás najdete: Slavel spol. r. o. Legerova 39/ Praha 2 12
