EXFO iolm intelligent Optical Link Mapper OTDR přesnější než přímá metoda? Pavel Kosour

Transkript

1 EXFO iolm intelligent Optical Link Mapper OTDR přesnější než přímá metoda? Pavel Kosour 1 Automatické vs. Inteligentní OTDR 2 3 iolm - Inteligentní OTDR iolm Přímá metoda 4 iolm na PON sítích info@profber.eu Copyright PROFiber Networking s.r.o. 1

2 Automatické vs. Inteligentní OTDR Standardní OTDR 2

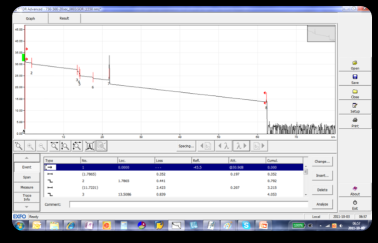

3 Power (db) Standardní OTDR Komplikace Školení obsluhy (je nutné mít znalosti pro správné nastavení) Různé výsledky stejné trasy (jiný technik, jiné nastavení) U delších / komplikovanějších sítí si nevystačíme se jedním měřením Nepřehledné protokoly z vícenásobných měření Automatické OTDR Distance (m) 3

4 Automatické / Inteligentní OTDR K F S F Automatické / Inteligentní OTDR 4

5 Power (db) Opravdu inteligentní OTDR iolm Inteligentní OTDR Včetně kombinování různých vlnových délek Distance (m) 5

6 Power (db) iolm inteligent Optical Link Mapper Start Reálné měření Výsledné na pozadí Zobrazení Distance (m) iolm inteligent Optical Link Mapper 6

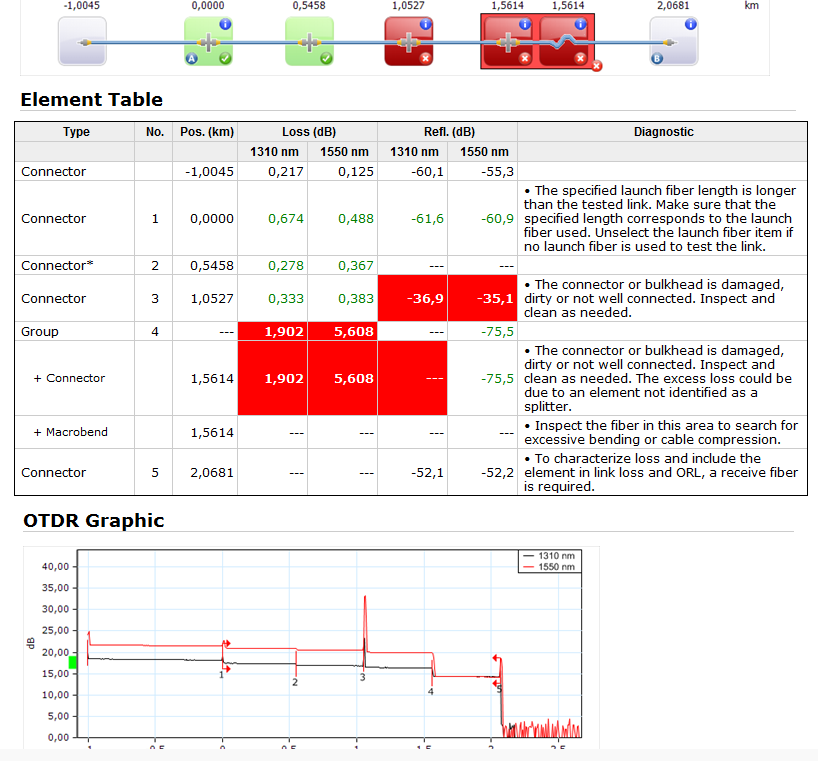

7 iolm inteligent Optical Link Mapper 7

8 iolm inteligent Optical Link Mapper A->B B->A Bidir iolm inteligent Optical Link Mapper 8

9 iolm a živá síť Měření na živé síti Lokalizace poruch za provozu PON sítě Nedostupná místa sítí Bod-Bod Figure: In-Service PON troubleshooting using 1625nm iolm a živá síť Měření úrovně výkonu Separované vlnové délky pro PON sítě 1490nm 1550nm Širokopásmový detektor pro sítě Bod-Bod 9

10 Není třeba měnit postupy Klasické OTDR DAS, přístupová a metropolitní síť iolm reporting OTDR ve formátu.sor iolm + OTDR iolm přímá metoda info@profiber.eu 10

11 Power (db) Power (db) 1 Receive Distance (m) 2 Launch Distance (m) 11

12 Power (db) Power (db) 3 Připojte předřadné a zařadné vlákno k trase a stiskněte START Launch Receive DUT Distance (m) 4 1- IL a ORL včetně Pass/Fail 2- Kontinuita trasy 3- Lokalizaci poruch 4- Návrh na řešení nadlimitních událostí Distance (m) 12

13 Power (db) Porovnání přesnosti jednostranného měření iolm s přesností OLTS Specifications iolm OLTS Link IL uncertainty 0.08 db 0.15 db side-by-side Reflectance uncertainty 0.75 db N/A Short link ORL uncertainty 1 db 0.5 db Distance (m) Předřadné vlákno Zařadné vlákno Délka trasy Celkové IL/ORL Status trasy 13

14 Lze pomocí OTDR měřit přímou metodu? Problém MFD OTDR je nepřímé měření Vliv různých MFD nelze zanedbat větší zdánlivý útlum Směr A - B menší zdánlivý útlum Směr B - A iolm OTDR přímá metoda Problém MFD Využít zařadné vlákno se stejným MFD (popřípadě započíst korekci) PROFiber dodává předřadná/zařadná vlákna z navazujících vláken (stejné MFD) Aplikace iolm zajistí vyhodnocení PSB PSB 14

15 iolm OTDR přímá metoda Výhody řešení Bez nutnosti stanovení reference Jednoduché iolm rozhraní pro OTDR i přímou metodu Měření přímé metody z jednoho místa Lokalizace a vyhodnocení poruchy v jednom kroku bez dalších přístrojů Vysoká přesnost měření PSB PSB iolm přímá metoda Přesnost měření info@profiber.eu 15

16 iolm OTDR přímá metoda Ivo David Cablex 2012 Složitější pohled na nejjednodušší optické měření Jan Brouček Cablex 2012 Kdy a jak měřit optické trasy přímou metodou v obou směrech Ivo David Cablex 2013 Měření vložného útlumu pomocí nejdražším měřících přístrojů Jednosměrné měření IL (db) LS PM Chyba měření = chyba soupravy + chyba metody Nejistota měření IL: u IL1 = u LSPM 2 + u MET 2 Nejistota soupravy LS+PM: u LSPM = 0,27dB (*) u LSPM = 6,4 % Nejistota metody 1a, 1c, 1d : u MET = 0,2 db (**) u LSPM = 4,7 % Nejistota měření IL: u IL1 = 6, ,7 2 = 8 % u IL1 = 0,33 db (*) zdroj: Ivo David, příspěvek na semináři Měření a údržba sdělovacích kabelů, Tábor, květen 2012 (**) zdroj: výpočet dle rozptylu hodnot IL běžných konektorů pro 2 konektory (vstupní a výstupní konektor) Jan Brouček Cablex

17 LS PM Obousměrné měření OLTS Optical Loss Test Set IL (db) PM LS Chyba měření = chyba soupravy + chyba metody Stejná přesnost jako LS+PM+PM2 Nejistota měření IL: u IL2 = u 2 IL1 + u 2 PM2 Nejistota měření IL1: u IL1 = 0,33dB (*) u IL1 = 8,0 % Nejistota druhého PM2 : u PM2 = 0,22 db (**) u PM2 = 5,2 % Nejistota měření IL: u IL2 = ,2 2 = 9,5 % u IL2 = 0,39 db (*) zdroj: výpočet nejistoty měření útlumu soupravou LS+PM (viz předchozí kalkulace a snímek) (**) zdroj: Ivo David, příspěvek na semináři Měření a údržba sdělovacích kabelů, Tábor, květen 2012 Jan Brouček Cablex info@profber.eu Copyright PROFiber Networking s.r.o. Ivo David Cablex

18 iolm měření na PON OLTS Výhody Accurate IL/ORL Nevýhody Cannot troubleshoot failed tests Fast Two units required Large dynamic Two techs required Continuity Referencing needed 18

19 Standardní OTDR Výhody Single unit Nevýhody Technical expertise required Single user Launch and receive fibers All-in-one testing and troubleshooting Many acquisitions required Document as you test Inconsistent from Op1 to Op2 iolm - OTDR iolm eliminuje většinu nevýhod OTDR Výhody Single unit Single user All-in-one testing and troubleshooting Document as you test Nevýhody Technical expertise Required Launch and receive fibers Many acquisitions required Inconsistent from Op1 to Op2 19

20 iolm - OTDR End-to-End IL/ORL 1 Technician Test unit Button Test Access Point +/-0.22 db pro Metro/PON Předřadné vlákno Zařadné vlákno iolm - OTDR Délka trasy Celkové IL/ORL P/F status +/-0.08 db pro krátké trasy <500 m 20

21 ZÁVĚREM Děkujeme za pozornost Pavel Maurer Kosour: Neměřte blbě! AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ info@profber.eu Copyright PROFiber Networking s.r.o. DĚKUJEME ZA POZORNOST Pavel Kosour info@profiber.eu 21
