Čerpací stanice CK 800-Eu

Transkript

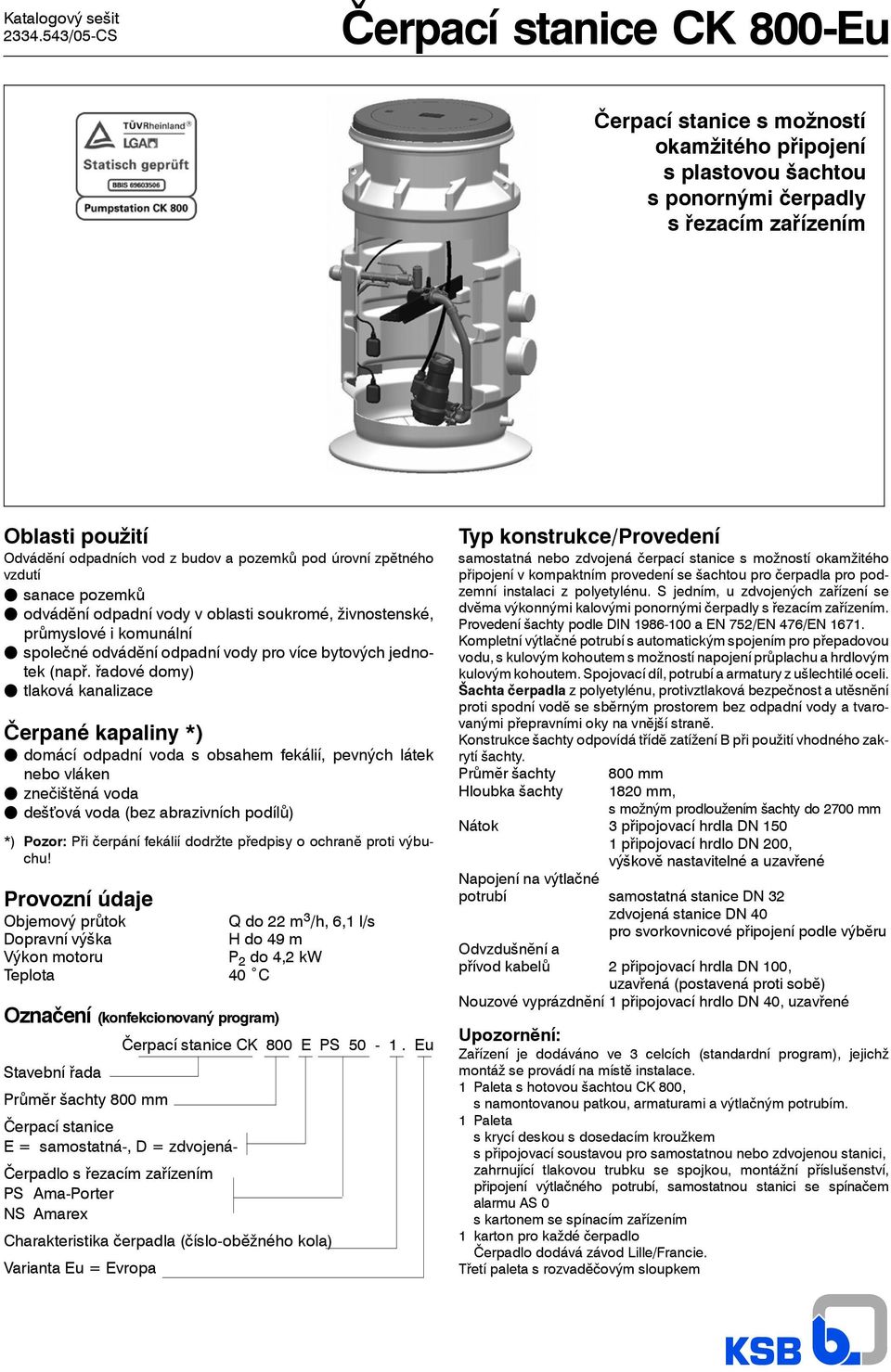

1 Katalogový sešit /05-CS Čerpací stanice CK 800-Eu Čerpací stanice s možností okamžitého připojení s plastovou šachtou s ponornými čerpadly s řezacím zařízením Oblasti použití Odvádĕní odpadních vod z budov a pozemků pod úrovní zpĕtného vzdutí F sanace pozemků F odvádĕní odpadní vody v oblasti soukromé, živnostenské, průmyslové i komunální F společné odvádĕní odpadní vody pro více bytových jednotek (např. řadové domy) F tlaková kanalizace Čerpané kapaliny *) F domácí odpadní voda s obsahem fekálií, pevných látek nebo vláken F znečištĕná voda F dešťová voda (bez abrazivních podílů) *) Pozor: Při čerpání fekálií dodržte předpisy o ochranĕ proti výbuchu! Provozní údaje Objemový průtok Dopravní výška Výkon motoru Teplota Q do 22 m 3 /h, 6, l/s H do 49 m P 2 do 4,2 kw 40 C Označení (konfekcionovaný program) Čerpací stanice CK 800 E PS Eu Stavební řada Průmĕr šachty 800 mm Čerpací stanice E = samostatná-, D = zdvojená- Čerpadlo s řezacím zařízením PS Ama-Porter NS Amarex Charakteristika (číslo-obĕžného kola) Varianta Eu = Evropa Typ konstrukce/provedení samostatná nebo zdvojená čerpací stanice s možností okamžitého připojení v kompaktním provedení se šachtou pro pro podzemní instalaci z polyetylénu. S jedním, u zdvojených zařízení se dvĕma výkonnými kalovými ponornými čerpadly s řezacím zařízením. Provedení šachty podle DIN a EN 752/EN 476/EN 67. Kompletní výtlačné potrubí s automatickým spojením pro přepadovou vodu, s kulovým kohoutem s možností napojení průplachu a hrdlovým kulovým kohoutem. Spojovací díl, potrubí a armaturyz ušlechtilé oceli. z polyetylénu, protivztlaková bezpečnostautĕsnĕní proti spodní vodĕ se sbĕrným prostorem bez odpadní vody a tvarovanými přepravními oky na vnĕjší stranĕ. Konstrukce šachty odpovídá třídĕ zatížení B při použití vhodného zakrytí šachty. Průmĕr šachty Hloubka šachty 800 mm 820 mm, s možným prodloužením šachty do 2700 mm Nátok 3 připojovací hrdla DN 50 připojovací hrdlo DN 200, výškovĕ nastavitelné a uzavřené Napojení na výtlačné potrubí samostatná stanice DN 32 zdvojená stanice DN 40 pro svorkovnicové připojení podle výbĕru Odvzdušnĕní a přívod kabelů 2připojovací hrdla DN 00, uzavřená (postavená proti sobĕ) Nouzové vyprázdnĕní připojovací hrdlo DN 40, uzavřené Upozornĕní: Zařízení je dodáváno ve 3 celcích (standardní program), jejichž montáž se provádí na místĕ instalace. Paleta s hotovou šachtou CK 800, s namontovanou patkou, armaturami a výtlačným potrubím. Paleta s krycí deskou s dosedacím kroužkem s připojovací soustavou pro samostatnou nebo zdvojenou stanici, zahrnující tlakovou trubku se spojkou, montážní příslušenství, připojení výtlačného potrubí, samostatnou stanici se alarmu AS 0 s kartonem se spínacím zařízením karton pro každé čerpadlo Čerpadlo dodává závod Lille/Francie. Třetí paleta s rozvadĕčovým sloupkem

2 , a zakrytí šachty F s možností prodloužení šachty (viz příslušenství). Teleskopická prodloužení šachty z polyetylénu zaručují flexibilní výškové přizpůsobení terénu nebo dopravním plochám v třídĕ zatížení A a B. U čerpacích stanic se zakrytím šachty třídy D je v zásadĕ možné flexibilní výškové přizpůsobení pomocí vhodného teleskopického nástavce (viz tabulka Hloubky instalace na stranĕ 2). Protivztlaková bezpečnost šachty včetnĕ prodloužení šachty je doložena pomocí nezávislého odborného posudku (zkouška LGA). (Je-li podklad z ménĕ pevného materiálu (např. z jílu, bahnitého kalu, písku aj.) a je-li vysoká hladina spodní vody, doporučuje se zpevnit plastovou šachtu z vnĕjší strany vrstvami betonu (min. m 3 ). F Patkový oblouk a s automatickým spojením pro přepadovou vodu pro jedno nebo dvĕ s kompletnĕ namontovaným výtlačným potrubím, jedním (popř. dvĕma) integrovanými vertikálními uzavíracími kulovými ventilys čisticím otvorem a možností napojení průplachu, hrdlovým kulovým ventilem, elastickým provedením výtlačného potrubí s kroužkovým tĕsnĕním. Materiály Patkový oblouk se spojovacím kusem Tlakovátrubkasespojovacím kusem Kulový rohový ventil Hrdlový kulový kohout Výtlačné potrubí Polyetylén Polyuretan Ušlechtilá ocel ušlechtilá ocel ušlechtilá ocel ušlechtilá ocel F Jednonebodvĕ ponorná s řezacím zařízením. Konfekcionovaný program s ponornými čerpadly Ama-Porter S 545 ND i ponornými čerpadly pro odpadní vodu Amarex N S 32 popř. Amarex N S 50. Výbĕrový program s ponornými čerpadly Ama-Porter S 545 ND popř. Ama-Porter SB 545 NE -i s ponornými čerpadly Amarex N S 50 pro odpadní vodu. F Zakrytí šachty bez vĕtrání podle DIN EN 24/ DIN 229. Konfekcionovaný program Třída A 5 pro pochůzné povrchy (určené pro chodce a cyklisty) Výbĕrový program Třída A 5 pro pĕší (pro chodce a cyklisty) Třída B 25 pro osobní automobily -parkovací plochy a vjezdy do dvorů Třída D 400 pro vozovky a zpevnĕné vjezdy do dvorů TřídaD pouzevespojenísdeskouumožňující rozložení zatížení a teleskopickým nástavcem umožňující. F e MSE/MSD pro samostatnou stanici, bez jisticího příslušenství, požaduje se předjištĕní 6 A, které není součástí dodávky. Jmenovité napĕtí Řídicí napĕtí Způsob zapínání /N/PE AC 230 V, 50 Hz 3/N/PE AC 400 V, 50 Hz AC 230 V přímý Řízení hladinyprobíhávzávislosti nahladinĕ vody pomocí plovákového spínače. Rozsah dodávky konfekcionovaný program zahrnuje veškeré spínací, řídicí a alarmové přístroje potřebné pro provoz čerpací stanice. Všechny spínací a alarmové přístroje musí být umístĕny ve vĕtrané místnosti, kde nemůže dojít k jejich zaplavení. Nejsou chránĕny proti výbuchu. Označení MSE/MSD Motor Ochranné relé Jednofázový střídavý proud Třífázový proud Maximální intenzita proudu x 0 M S E/D 6. F e LevelControl Basic 2 BC / BS pro samostatnou stanici nebo BC2 / BS2 pro zdvojenou stanici s automatickým střídáním pro rezervní a špičkové zapínání pomocí ochranného spínače motoru. 400 V Jmenovité napĕtí 400 V, 4- nebo 5-vodičů (L, L2, L3, (N), PE) Řídicí napĕtí 24 V DC Způsob zapínání přímý 230 V Jmenovité napĕtí 230 V, 3-vodiče (L, N, PE) Řídicí napĕtí 24 V DC Způsob zapínání přímý Řízení hladinyprobíhávzávislosti nahladinĕ vody pomocí plovákového spínače (F). Rozsah dodávky konfekcionovaný program zahrnuje veškeré spínací, řídicí a alarmové přístroje - potřebné pro provoz čerpací stanice. Ve výbĕrovém programu lze základní funkce spínacích přístrojů rozšířit pomocí nadstandardního vybavení (viz alternativní možnosti a příslušenství). Všechny spínací a alarmové spínací přístroje musí být umístĕny ve vĕtrané místnosti, kde nemůže dojít k jejich zaplavení. Nejsou chránĕny proti výbuchu, a proto smĕjí být provozovány pouze mimo oblasti ohrožené výbuchem. Označení LevelControl Basic 2 Typ: BC BS LevelControl Basic - Compact LevelControl Basic - Spínací skříň BC 400 DPNO 40 Počet čerpadel: Samostatná stanice 2 Zdvojená stanice Napĕtí / počet vodičů: V, 4- nebo 5-vodičů (L, L2, L3, (N), PE) V, 3-vodiče (L, N, PE) Způsob rozbĕhu: D přímý nábĕh Senzorika: F plovákový spínač, ma-analogový vstup, nemá ochranu proti výbuchu P Pneumatické mĕření plného stavu (dynamický tlak) 3,5 m vodního sloupce L metoda vzduchových bublinek 2mvodníhosloupce ATEX: N bez funkce ATEX E s funkcí ATEX Možnost instalace: O bez Jmenovitý proud: 40 4A 63 6,3 A 00 0 A 2

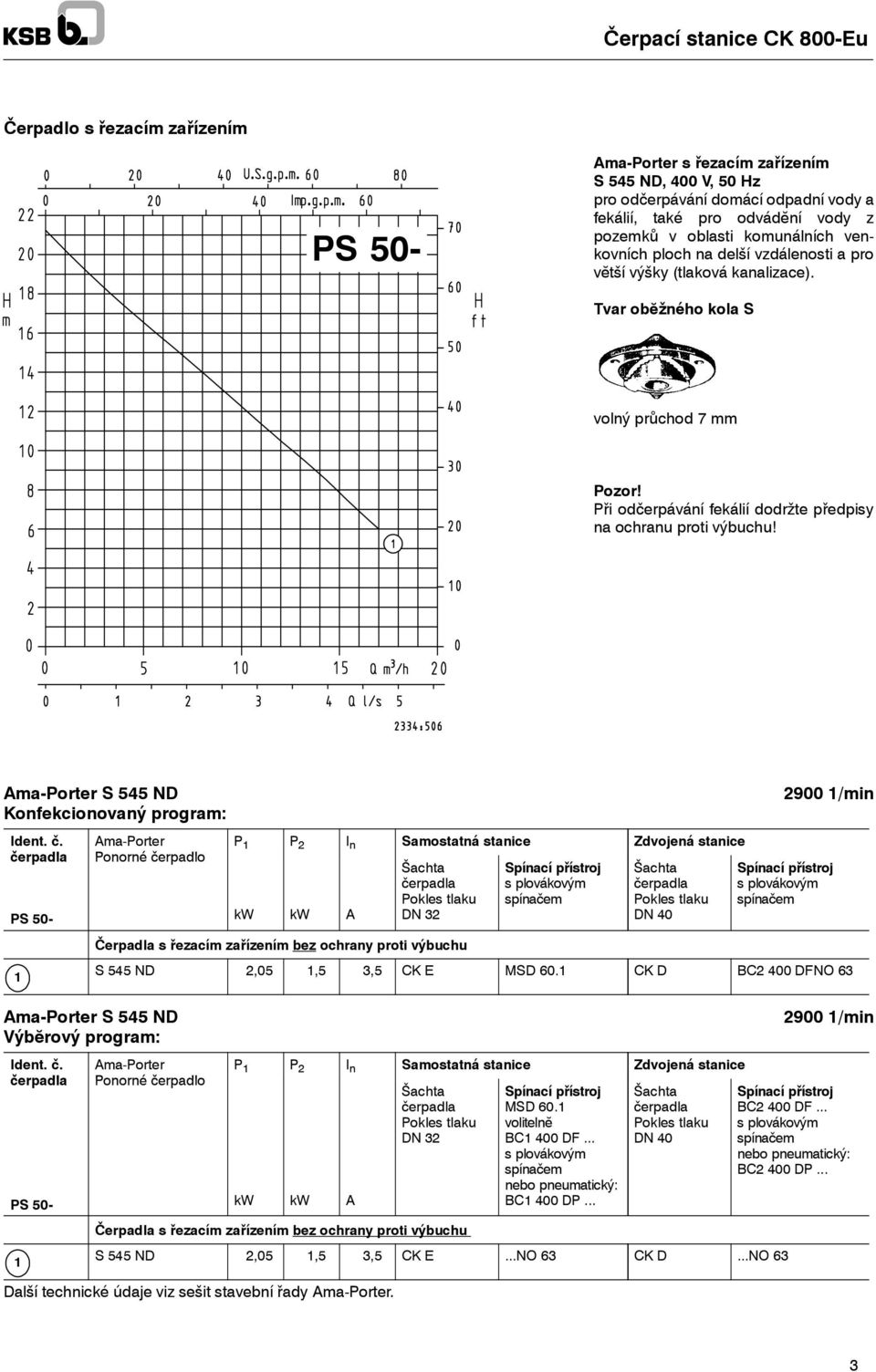

3 Čerpadlo s řezacím zařízením PS 50- Ama-Porter s řezacím zařízením S 545 ND, 400 V, 50 Hz pro odčerpávání domácí odpadní vody a fekálií, také pro odvádĕní vody z pozemků v oblasti komunálních venkovních ploch na delší vzdálenosti a pro vĕtší výšky (tlaková kanalizace). Tvar obĕžného kola S volný průchod 7 mm Pozor! Při odčerpávání fekálií dodržte předpisy na ochranu proti výbuchu! Ama-Porter S 545 ND Konfekcionovaný program: PS 50- Ama-Porter Ponorné čerpadlo Ama-Porter S 545 ND Výbĕrový program: PS 50- P P 2 I n Samostatná stanice Zdvojená stanice kw kw A DN 32 Čerpadla s řezacím zařízením bez ochrany proti výbuchu DN /min S 545 ND 2,05,5 3,5 CK E MSD 60. CK D BC2 400 DFNO 63 Ama-Porter Ponorné čerpadlo P P 2 I n Samostatná stanice Zdvojená stanice kw kw A DN 32 Čerpadla s řezacím zařízením bez ochrany proti výbuchu MSD 60. volitelnĕ BC 400 DF... nebo pneumatický: BC 400 DP... DN 40 S 545 ND 2,05,5 3,5 CK E...NO 63 CK D...NO 63 Další technické údaje viz sešit stavební řady Ama-Porter /min BC2 400 DF... nebo pneumatický: BC2 400 DP... 3

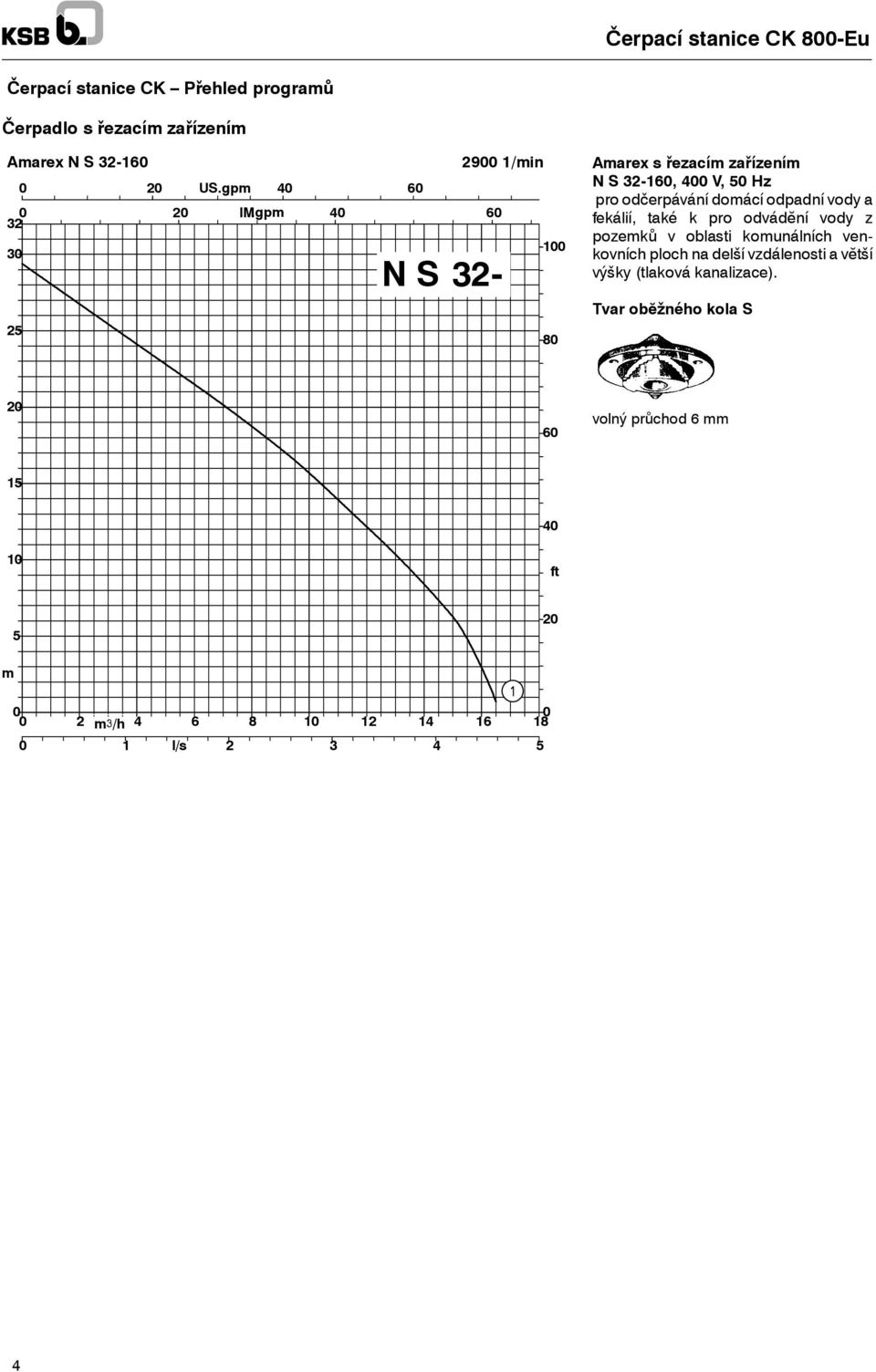

4 Čerpací stanice CK Přehled programů Čerpadlo s řezacím zařízením Amarex N S US.gpm /min 0 20 IM.gpm NS Amarex s řezacím zařízením N S 32-60, 400 V, 50 Hz pro odčerpávání domácí odpadní vody a fekálií, také k pro odvádĕní vody z pozemků v oblasti komunálních venkovních ploch na delší vzdálenosti a vĕtší výšky (tlaková kanalizace). Tvar obĕžného kola S volný průchod 6 mm ft 5 20 m m#/h l/s

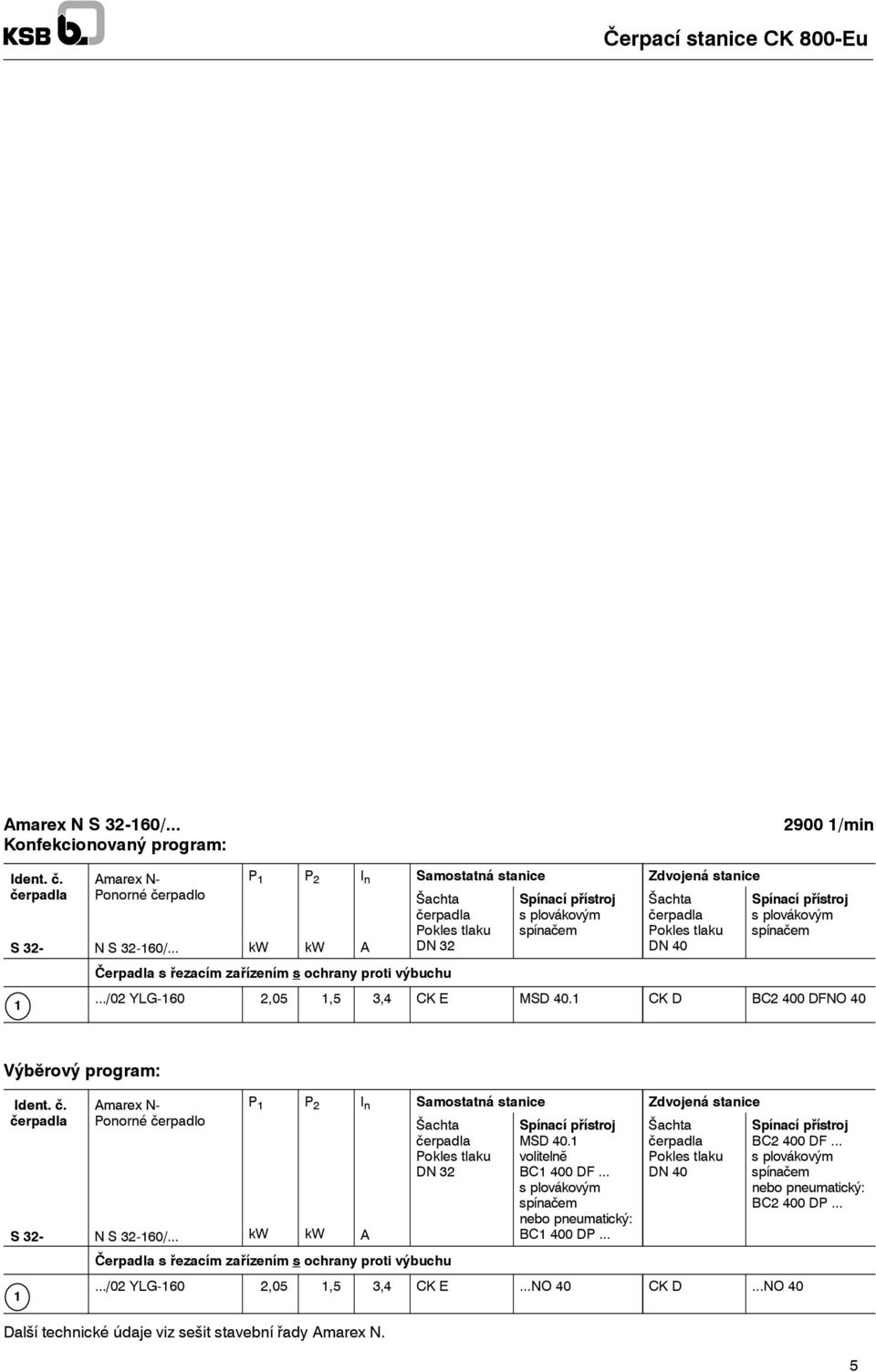

5 Amarex N S 32-60/... Konfekcionovaný program: 2900 /min Čerpadla s řezacím zařízením s ochrany proti výbuchu.../02 YLG-60 2,05,5 3,4 CK E MSD 40. CK D BC2 400 DFNO 40 Výbĕrový program: Amarex N- Ponorné čerpadlo P P 2 I n Samostatná stanice Zdvojená stanice DN 32 DN 40 Amarex N- P P 2 I n Samostatná stanice Zdvojená stanice Ponorné čerpadlo S32- N S 32-60/... kw kw A DN 32 DN 40 S32- N S 32-60/... kw kw A Čerpadla s řezacím zařízením s ochrany proti výbuchu MSD 40. volitelnĕ BC 400 DF... nebo pneumatický: BC 400 DP....../02 YLG-60 2,05,5 3,4 CK E...NO 40 CK D...NO 40 Další technické údaje viz sešit stavební řady Amarex N. BC2 400 DF... nebo pneumatický: BC2 400 DP... 5

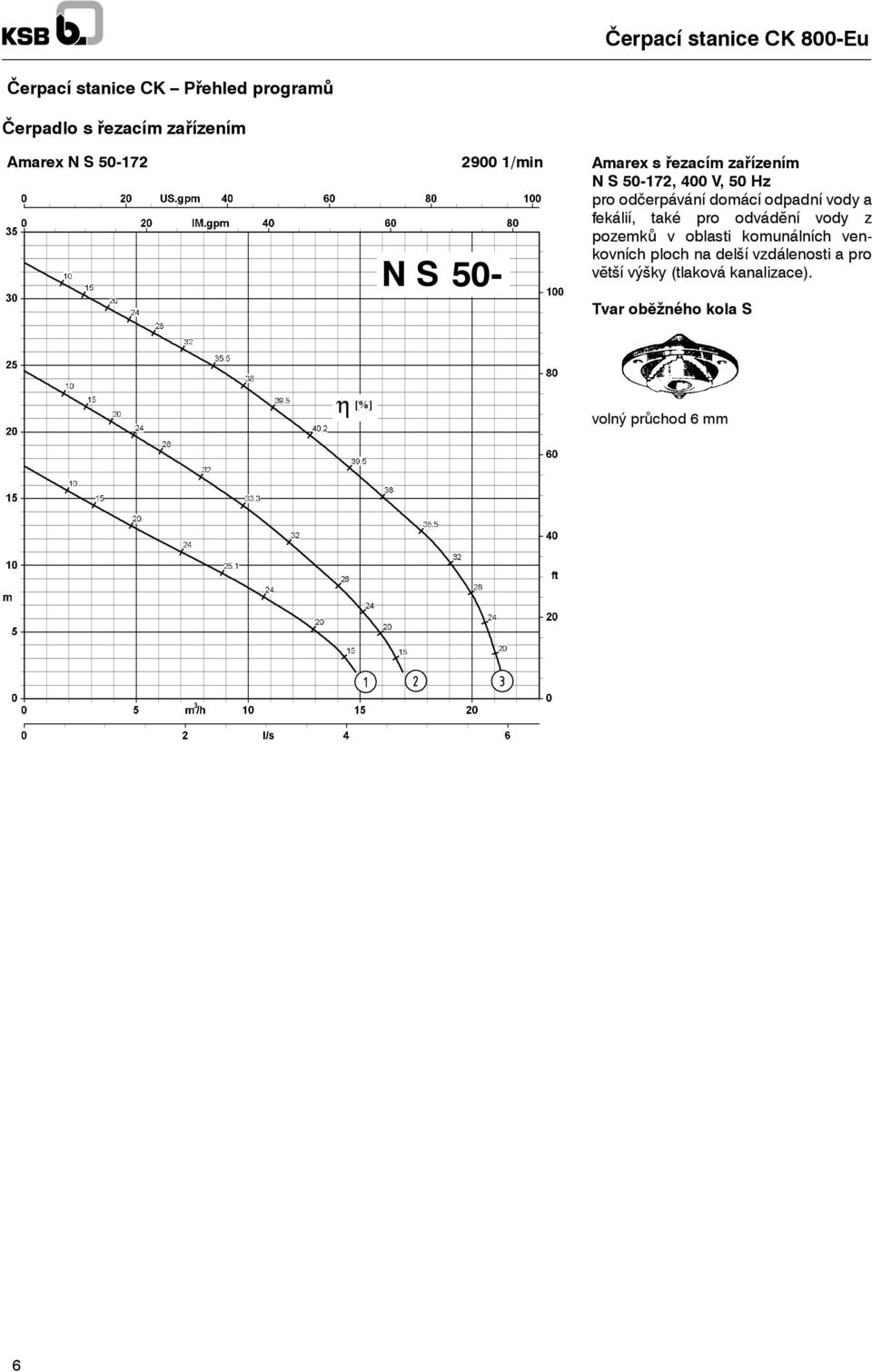

6 Čerpací stanice CK Přehled programů Čerpadlo s řezacím zařízením Amarex N S /min NS50- Amarex s řezacím zařízením N S 50-72, 400 V, 50 Hz pro odčerpávání domácí odpadní vody a fekálií, také pro odvádĕní vody z pozemků v oblasti komunálních venkovních ploch na delší vzdálenosti a pro vĕtší výšky (tlaková kanalizace). Tvar obĕžného kola S volný průchod 6 mm 6

7 Amarex N S 50-72/... Konfekcionovaný program: 2900 /min Amarex N- Ponorné čerpadlo N S 50-72/... kw kw A P P 2 I n Samostatná stanice Zdvojená stanice DN 32 Čerpadla s řezacím zařízením bez ochrany proti výbuchu t DN 40.../002 ULG-20,75,3 3,56 CK E MSD 40. CK D BC2 400 DFNO 40.../002 ULG-40,75,3 3,56 CK E MSD 40. CK D BC2 400 DFNO 40.../02 ULG-60 2,6,9 4,5 CK E MSD 60. CK D BC2 400 DFNO 63 Výbĕrový program: S S Amarex N- Ponorné čerpadlo N S 50-72/... P P 2 I n Samostatná stanice Zdvojená stanice kw kw A DN 32 s řezacím zařízením bez ochrany proti výbuchu MSD 40./60. volitelnĕ BC 400 DF... nebo pneumatický: BC 400 DP... DN 40.../002 ULG-20,75,3 3,56 CK E...NO 40 CK D...NO 40.../002 ULG-40,75,3 3,56 CK E...NO 40 CK D...NO 40.../02 ULG-60 2,6,9 4,5 CK E...NO 63 CK D...NO 63 BC2 400 DF... nebo pneumatický: BC2 400 DP... Další technické údaje viz sešit stavební řady Amarex N. 7

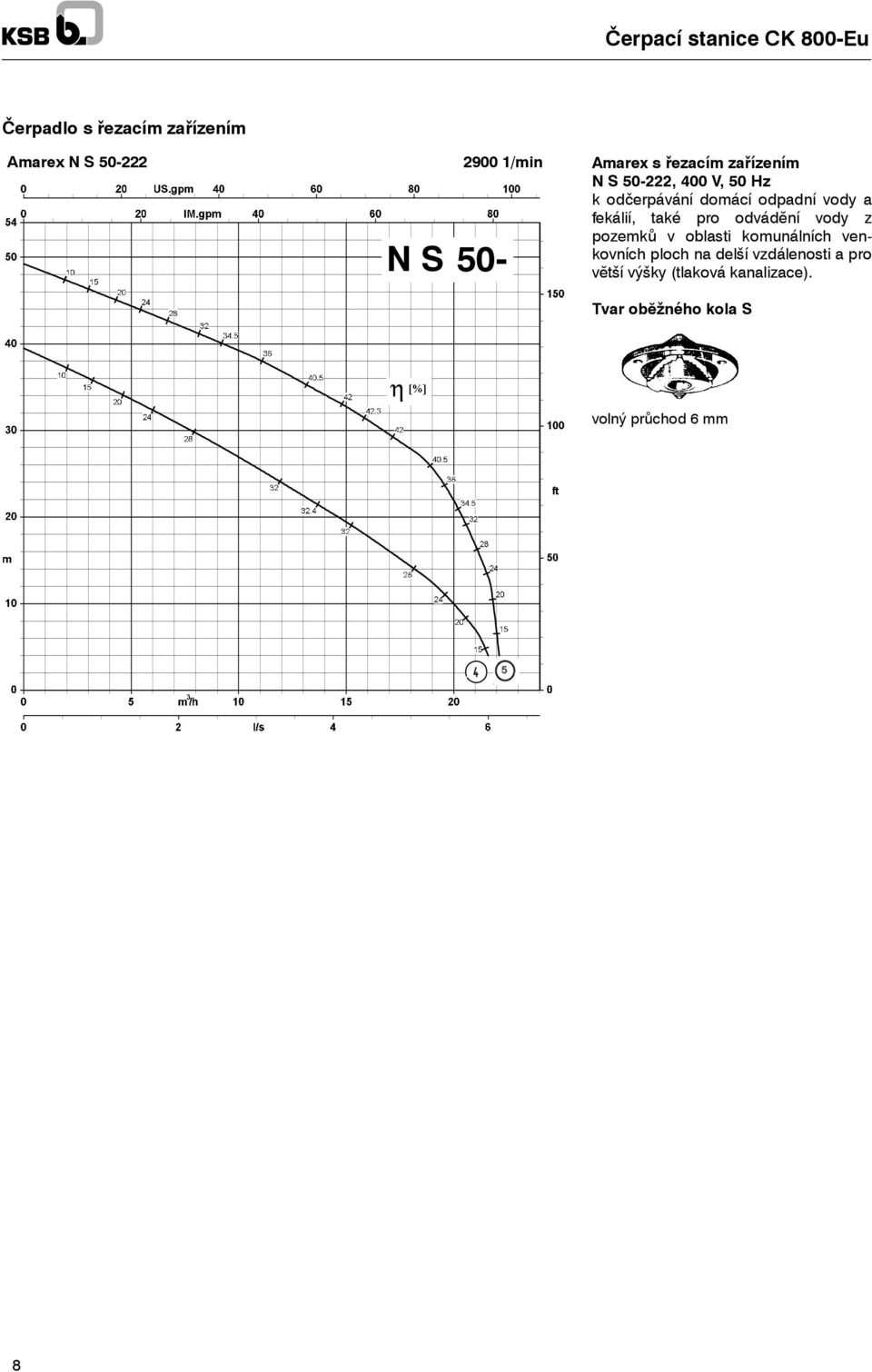

8 čerpací stanice CK Přehled programů Čerpadlo s řezacím zařízením Amarex N S /min NS50- Amarex s řezacím zařízením N S , 400 V, 50 Hz k odčerpávání domácí odpadní vody a fekálií, také pro odvádĕní vody z pozemků v oblasti komunálních venkovních ploch na delší vzdálenosti a pro vĕtší výšky (tlaková kanalizace). Tvar obĕžného kola S volný průchod 6 mm 8

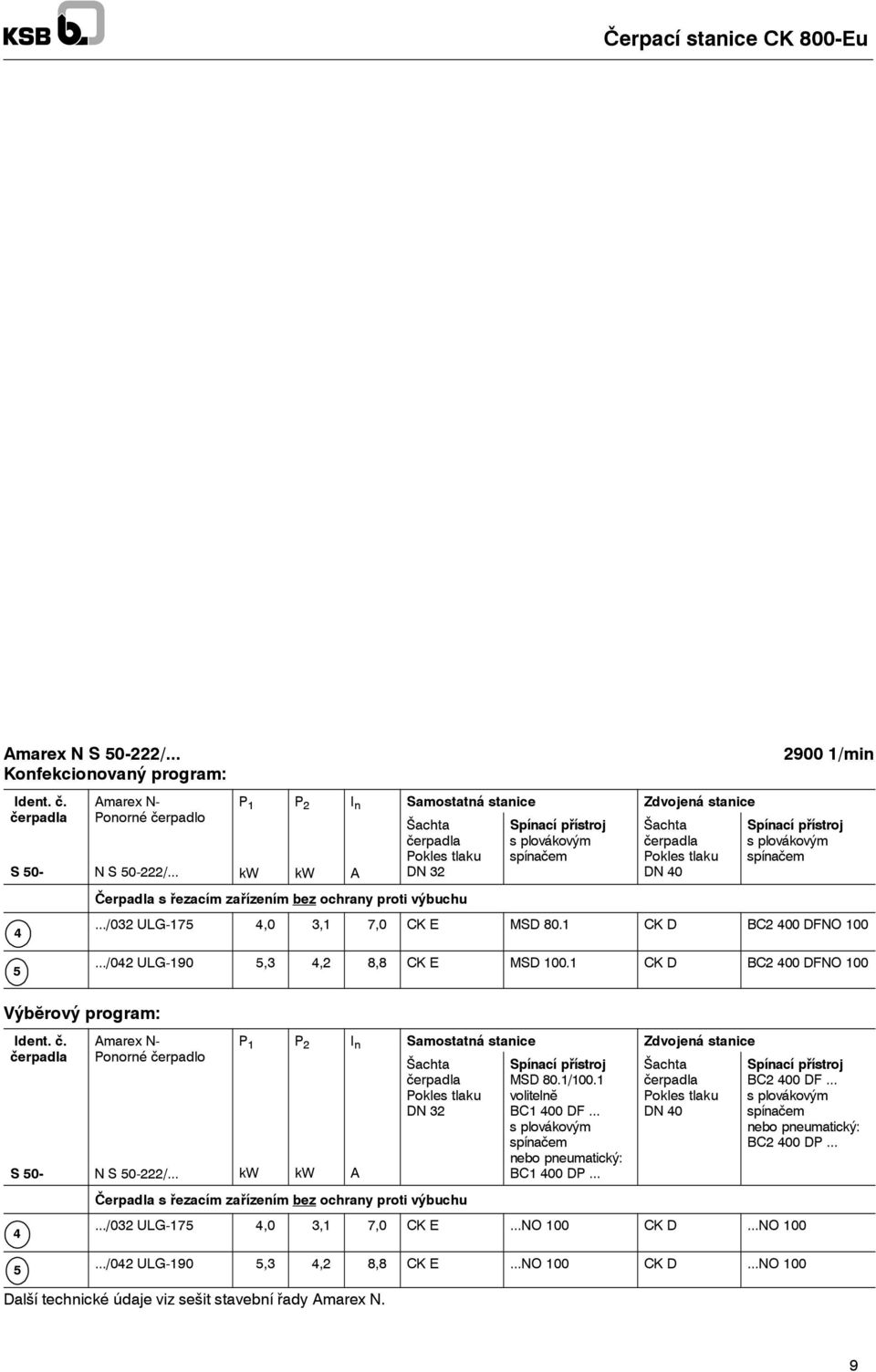

9 Amarex N S /... Konfekcionovaný program: 4 Amarex N- Ponorné čerpadlo N S /... kw kw A P P 2 I n Samostatná stanice Zdvojená stanice DN 32 Čerpadla s řezacím zařízením bez ochrany proti výbuchu DN /min.../032 ULG-75 4,0 3, 7,0 CK E MSD 80. CK D BC2 400 DFNO /042 ULG-90 5,3 4,2 8,8 CK E MSD 00. CK D BC2 400 DFNO 00 Výbĕrový program: S50- S50-4 Amarex N- Ponorné čerpadlo N S /... kw kw A P P 2 I n Samostatná stanice Zdvojená stanice DN 32 Čerpadla s řezacím zařízením bez ochrany proti výbuchu MSD 80./00. volitelnĕ BC 400 DF... nebo pneumatický: BC 400 DP... DN 40 BC2 400 DF... nebo pneumatický: BC2 400 DP....../032 ULG-75 4,0 3, 7,0 CK E...NO 00 CK D...NO /042 ULG-90 5,3 4,2 8,8 CK E...NO 00 CK D...NO 00 Další technické údaje viz sešit stavební řady Amarex N. 9

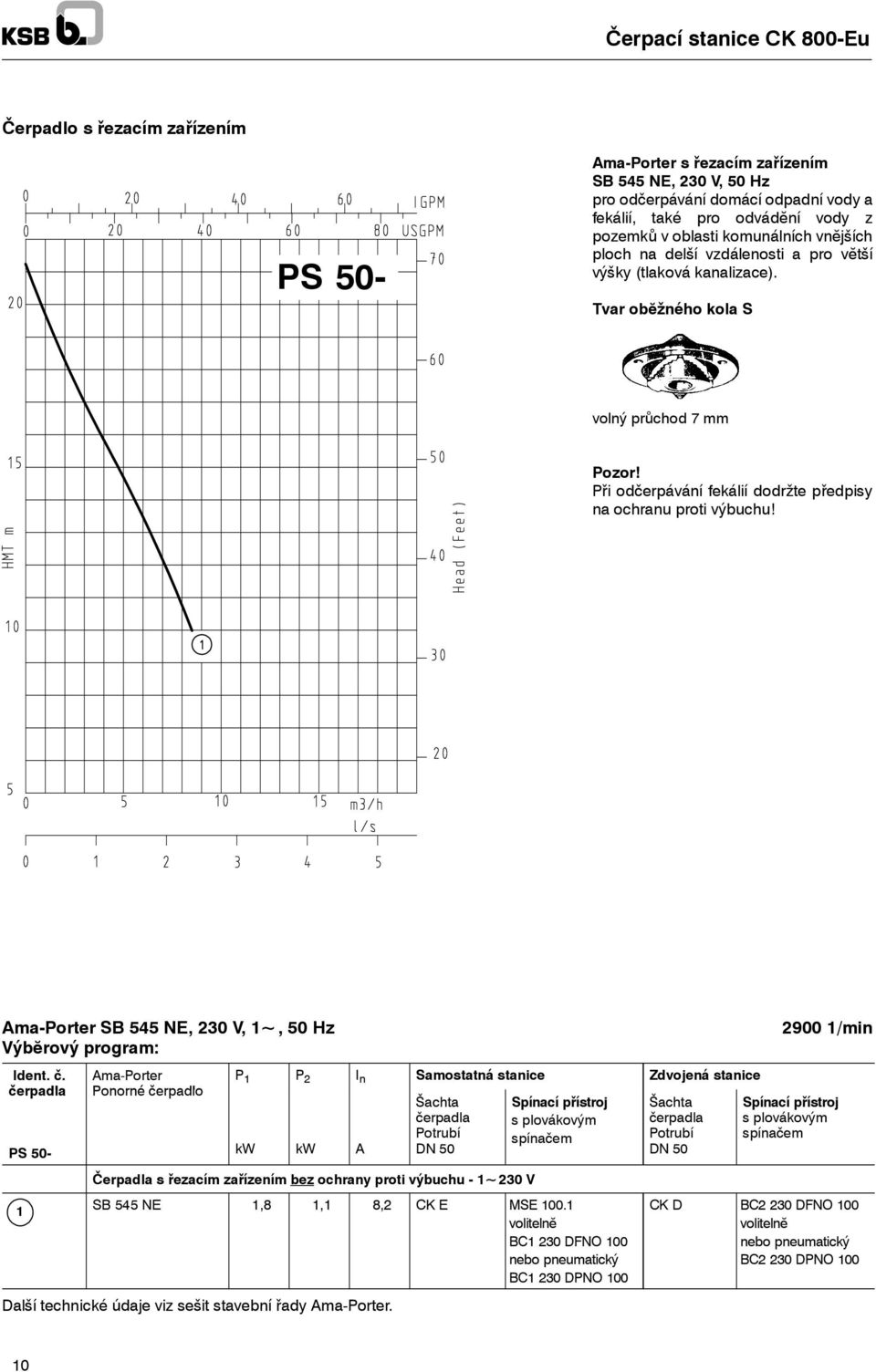

10 Čerpadlo s řezacím zařízením PS 50- Ama-Porter s řezacím zařízením SB 545 NE, 230 V, 50 Hz pro odčerpávání domácí odpadní vody a fekálií, také pro odvádĕní vody z pozemků v oblasti komunálních vnĕjších ploch na delší vzdálenosti a pro vĕtší výšky (tlaková kanalizace). Tvar obĕžného kola S volný průchod 7 mm Pozor! Při odčerpávání fekálií dodržte předpisy na ochranu proti výbuchu! Ama-Porter SB 545 NE, 230 V, ~, 50 Hz Výbĕrový program: PS 50- Ama-Porter Ponorné čerpadlo P P 2 I n Samostatná stanice Zdvojená stanice kw kw A Potrubí DN 50 Čerpadla s řezacím zařízením bez ochrany proti výbuchu - ~ 230 V SB 545 NE,8, 8,2 CK E MSE 00. volitelnĕ BC 230 DFNO 00 nebo pneumatický BC 230 DPNO 00 Další technické údaje viz sešit stavební řady Ama-Porter. Potrubí DN /min splovákovým CK D BC2 230 DFNO 00 volitelnĕ nebo pneumatický BC2 230 DPNO 00 0

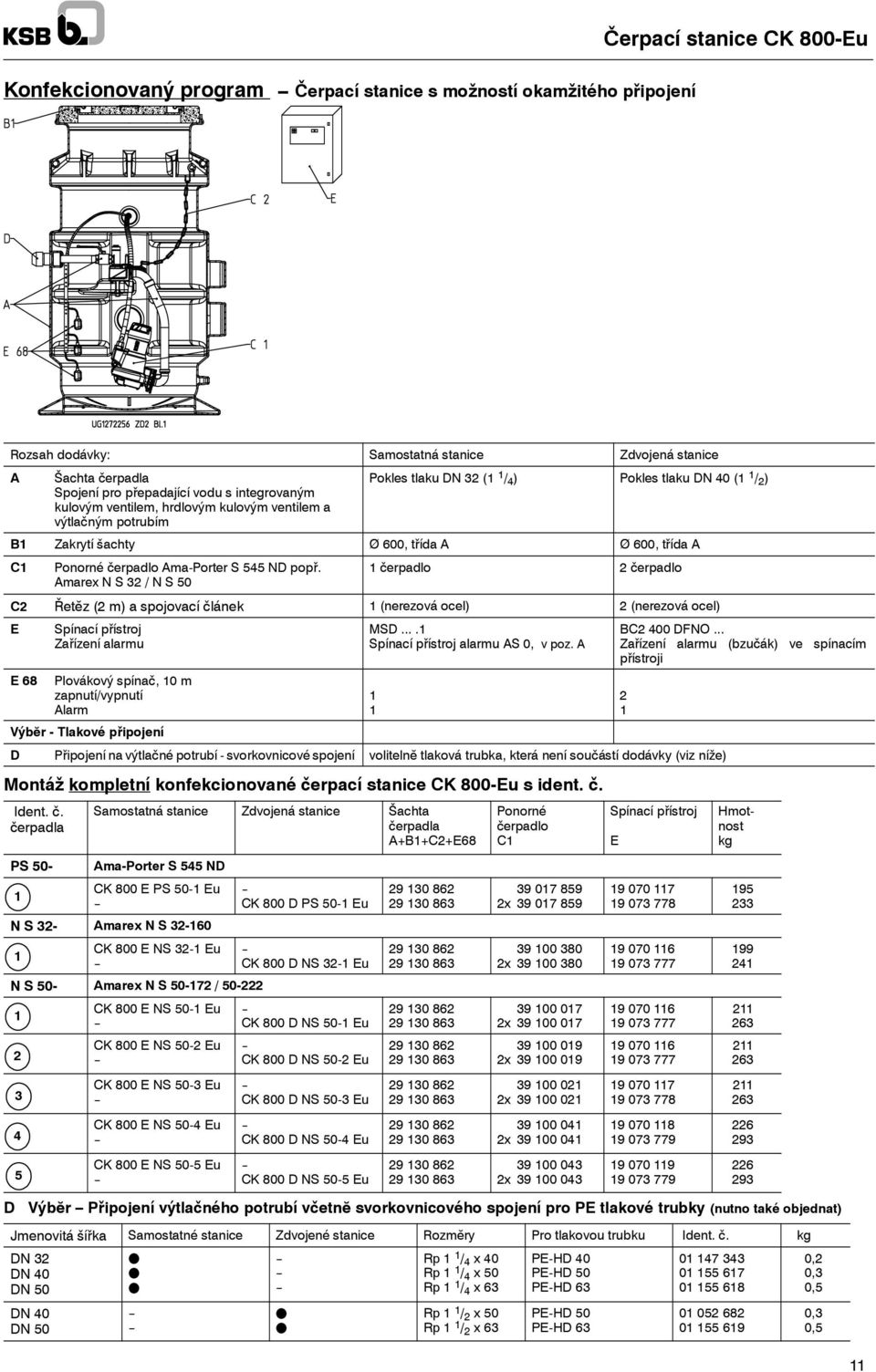

11 Konfekcionovaný program - Čerpací stanice s možností okamžitého připojení Čerpací stanice CK 800-Eu Rozsah dodávky: Samostatná stanice Zdvojená stanice A Spojení pro přepadající vodu s integrovaným kulovým ventilem, hrdlovým kulovým ventilem a výtlačným potrubím DN 32 ( / 4 ) DN 40 ( / 2 ) B Zakrytí šachty Ø 600, třída A Ø 600, třída A C Ponorné čerpadlo Ama-Porter S 545 ND popř. AmarexNS32/NS50 čerpadlo 2 čerpadlo C2 Řetĕz (2 m) a spojovací článek (nerezová ocel) 2(nerezováocel) E Zařízení alarmu E68 Plovákový spínač, 0m zapnutí/vypnutí Alarm Výbĕr -Tlakovépřipojení MSD.... alarmu AS 0, vpoz.a D Připojení na výtlačnépotrubí - svorkovnicovéspojení volitelnĕ tlaková trubka, která není součástí dodávky (viz níže) Montáž kompletní konfekcionované čerpací stanice CK 800-Eu s ident. č. Samostatná stanice Zdvojená stanice A+B+C2+E68 PS 50- Ama-Porter S 545 ND CK 800 E PS 50- Eu NS32- Amarex N S CK 800 E NS 32- Eu D NS50- Amarex N S / CK 800 E NS 50- Eu CK 800 E NS 50-2 Eu CK 800 E NS 50-3 Eu CK 800 E NS 50-4 Eu CK 800 E NS 50-5 Eu CK 800 D PS 50- Eu CK 800 D NS 32- Eu CK 800 D NS 50- Eu CK 800 D NS 50-2 Eu CK 800 D NS 50-3 Eu CK 800 D NS 50-4 Eu CK 800 D NS 50-5 Eu Ponorné čerpadlo C x x x x x x x BC2 400 DFNO... Zařízení alarmu (bzučák) ve spínacím přístroji 2 E Výbĕr Připojení výtlačného potrubí včetnĕ svorkovnicového spojení pro PE tlakové trubky (nutno také objednat) Jmenovitá šířka Samostatné stanice Zdvojené stanice Rozmĕry Pro tlakovou trubku kg DN 32 DN 40 DN 50 DN 40 DN 50 F F F F F Rp / 4 x40 Rp / 4 x50 Rp / 4 x63 Rp / 2 x50 Rp / 2 x63 PE-HD 40 PE-HD 50 PE-HD 63 PE-HD 50 PE-HD 63 Hmotnost kg ,2 0,3 0,5 0,3 0,5

12 Výbĕrový program Jednotlivé komponenty, přehled systému pro výbĕr komponent Čerpací stanice CK 800-Eu Poz. Označení kg A z polyetylénu, pro ponorná s řezacím kolem kompletní s automatickým spojením pro přepadovou vodu vč. armatur a výtlačných potrubí a držáků pro připevnĕní senzoriky Samostatná stanice CK 800 E, napojení na výtlačné potrubí DN 32 ( / 4 ) Zdvojená stanice CK 800 D, napojení na výtlačné potrubí DN 40 ( / 2 ) ,0 80,0 B Zakrytí šachty s rámem 600 mm, bez vĕtrání podle EN 24/DIN 229 Třída A 5 Třída B 25 Zakrytí šachty s rámem, deskou pro rozložení zatížení a teleskopickým nástavcem ,0 25,0 B2 Třída D 400 s nástavcem 600 mm ,0 B3 Třída D 400 s nástavcem 200 mm Hloubky instalace viz strana 2 C Ponorné čerpadlo DN 50 Výbĕr podleident. č. Amarex N S 50 bez ochrany s ochranou proti výbuchu Ssřezacím zařízením Ama-Porter S bez ochrany proti 0 m (volitelnĕ 20 m) výbuchu - Délka kabelu C2 Řetěz a spojovací článek.4404 a háky.457 (pro každé čerpadlo) C3 D 2 m (s krátkými články, zkontrolovaný aoznačený podle směrnice 2006/42/EU (Směrnice pro stroje), 3 závĕsná oka pro instalační hloubku do 2280 mm 3m,(skrátkýmičlánky, zkontrolovaný aoznačený podle směrnice 2006/42/EU (Směrnice pro stroje), 4 závĕsných ok pro instalační hloubky >2280 mm 5m,(skrátkýmičlánky, zkontrolovaný aoznačený podle směrnice 2006/42/EU (Směrnice pro stroje), 6závĕsných ok pro všechny instalační hloubky Amarex N S DN 32/50 a Ama-Porter S 5.. Amarex N S DN 32/50 a Ama-Porter S 5.. Amarex N S DN 32/50 a Ama-Porter S 5.. Polypropylenové zvedací lano (pro každé čerpadlo), 5 m, se spojovacím článkem.440 a hákem.457 Amarex N S DN 32/50 a pro všechny instalační hloubky Ama-Porter S 5.. Připojení výtlačného potrubí vč. svorkovnicového spojení Samostatná stanice CK 800 E DN 32 Rp / 4 PE-HD 40 DN 40 Rp / 4 PE-HD 50 DN 50 Rp / 4 PE-HD 63 Zdvojená stanice CK 800 D DN 40 Rp / 2 PE-HD 50 DN 50 Rp / 2 PE-HD ,0 Technické údaje viz sešity stavební řady Amarex N/Ama-Porter , , , , ,2 0,3 0,5 0,3 0,5 e jednotlivé komponenty E 2 e bez ochrany proti výbuchu Elektrické příslušenství a senzorika viz strana 4 až strana 9

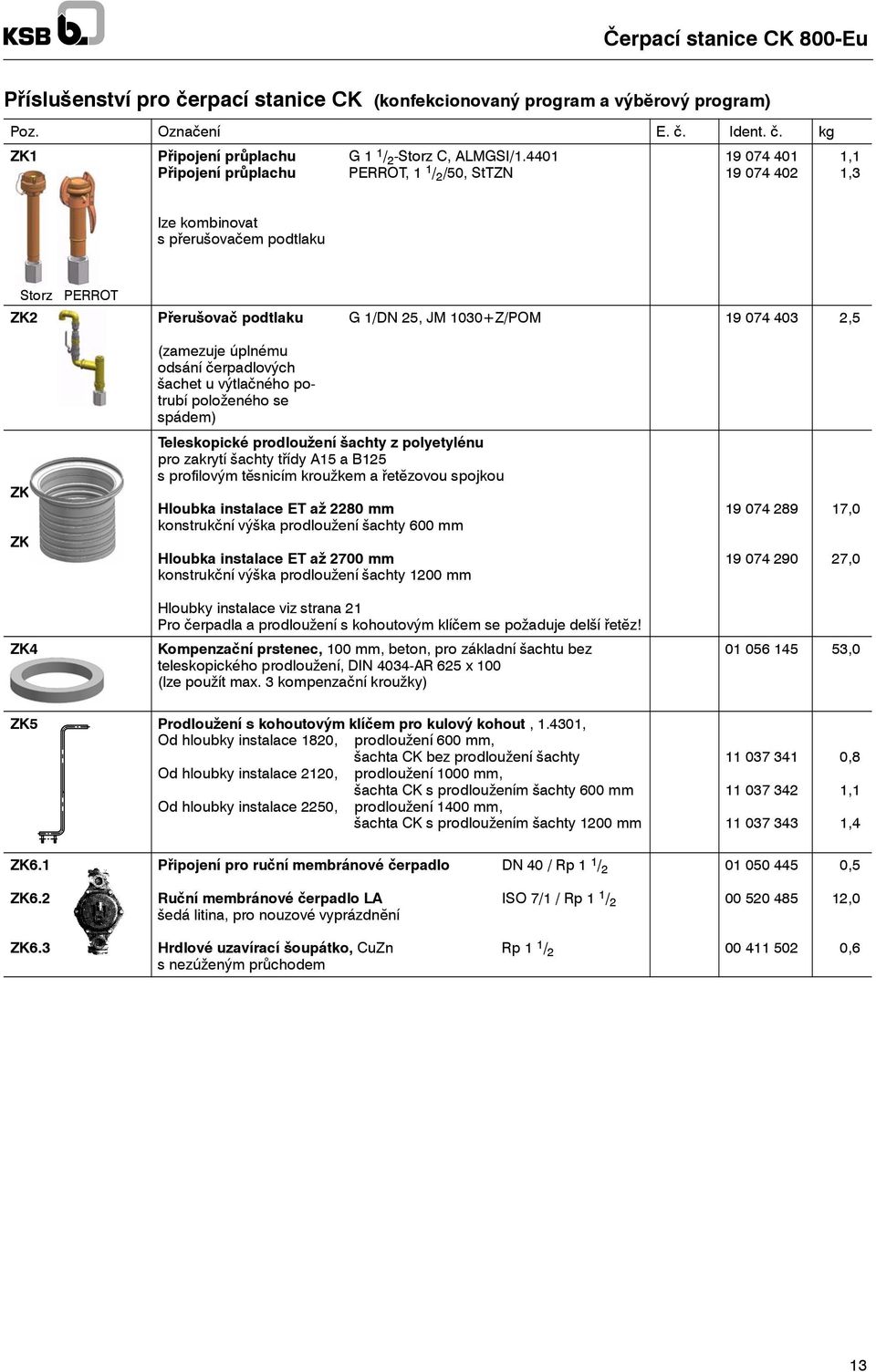

13 Příslušenství pro čerpací stanice CK (konfekcionovaný program a výbĕrový program) Poz. Označení E. č. kg ZK Připojení průplachu Připojení průplachu G / 2 -Storz C, ALMGSI/.440 PERROT, / 2 /50, StTZN ,,3 lze kombinovat s přerušovačem podtlaku Storz ZK2 PERROT Přerušovač podtlaku G /DN 25, JM 030+Z/POM ,5 (zamezuje úplnému odsání čerpadlových šachet u výtlačného potrubí položeného se spádem) ZK3. ZK3.2 Teleskopické prodloužení šachty z polyetylénu pro zakrytí šachty třídy A5 a B25 s profilovým tĕsnicím kroužkem a řetĕzovou spojkou Hloubka instalace ET až 2280 mm konstrukční výška prodloužení šachty 600 mm Hloubka instalace ET až 2700 mm konstrukční výška prodloužení šachty 200 mm ,0 27,0 ZK4 Hloubky instalace viz strana 2 Pro a prodloužení s kohoutovým klíčem se požaduje delší řetĕz! Kompenzační prstenec, 00 mm, beton, pro základní šachtu bez teleskopického prodloužení, DIN 4034-AR 625 x 00 (lze použít max. 3 kompenzační kroužky) ZK5 Prodloužení s kohoutovým klíčem pro kulový kohout,.430, Od hloubky instalace 820, prodloužení 600 mm, šachta CK bez prodloužení šachty Od hloubky instalace 220, prodloužení 000 mm, šachta CK s prodloužením šachty 600 mm Od hloubky instalace 2250, prodloužení 400 mm, šachta CK s prodloužením šachty 200 mm ,8,,4 ZK6. Připojení pro ruční membránové čerpadlo DN 40 / Rp / ,5 ZK6.2 Ruční membránové čerpadlo LA ISO 7/ / Rp / 2 šedá litina, pro nouzové vyprázdnĕní ,0 ZK6.3 Hrdlové uzavírací šoupátko, CuZn Rp / 2 s nezúženým průchodem ,6 3

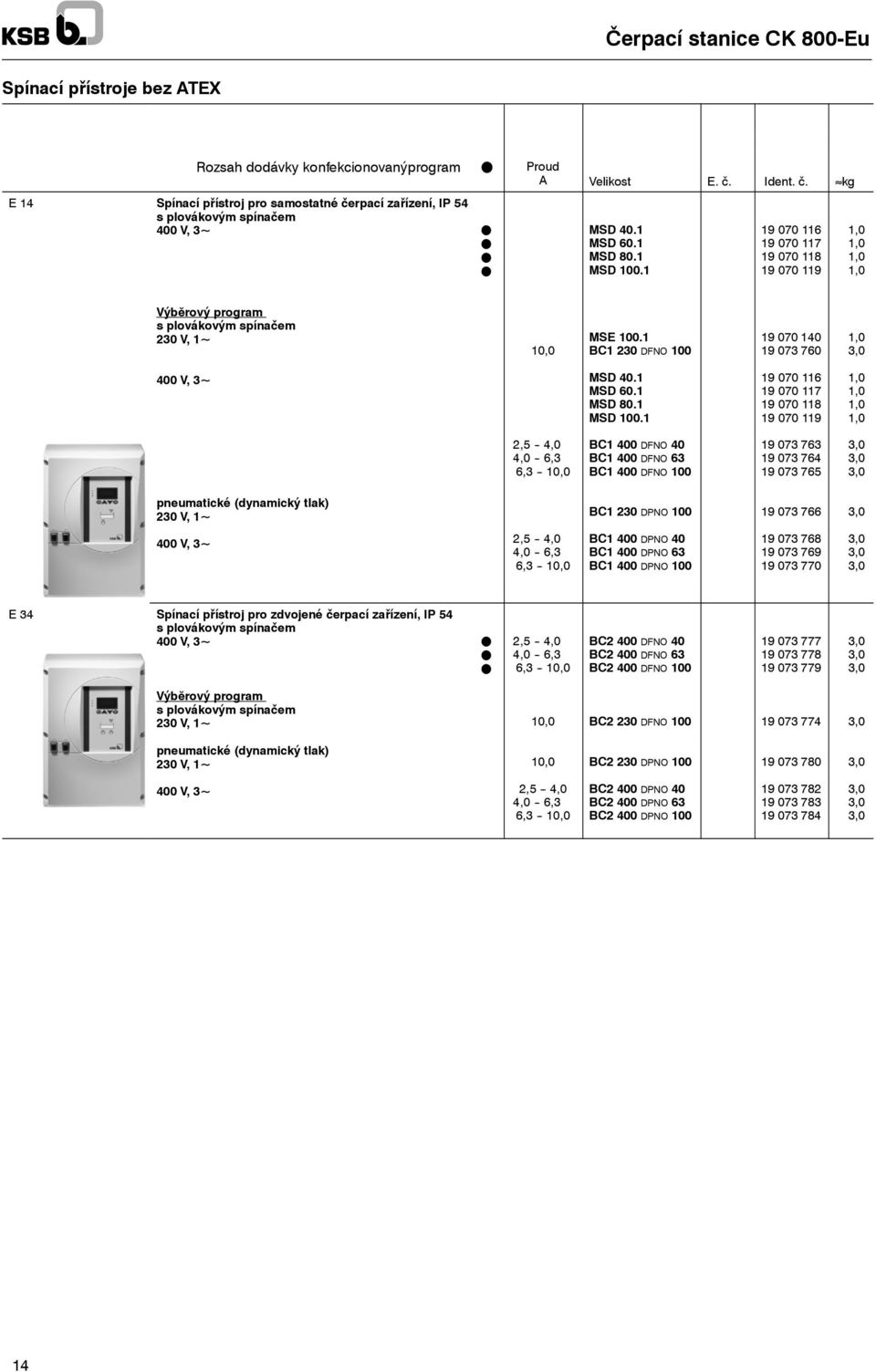

14 e bez ATEX Rozsah dodávky konfekcionovanýprogram F Proud A Velikost E. č. kg E4 pro samostatné čerpací zařízení, IP V, 3~ F F F F MSD 40. MSD 60. MSD 80. MSD ,0,0,0,0 Výbĕrový program 230 V, ~ 0,0 MSE 00. BC 230 DFNO ,0 400 V, 3~ MSD 40. MSD 60. MSD 80. MSD ,0,0,0,0 2,5 4,0 4,0 6,3 6,3 0,0 BC 400 DFNO 40 BC 400 DFNO 63 BC 400 DFNO pneumatické (dynamický tlak) 230 V, ~ BC 230 DPNO V, 3~ 2,5 4,0 4,0 6,3 6,3 0,0 BC 400 DPNO 40 BC 400 DPNO 63 BC 400 DPNO E34 pro zdvojené čerpací zařízení, IP V, 3~ F F F 2,5 4,0 4,0 6,3 6,3 0,0 BC2 400 DFNO 40 BC2 400 DFNO 63 BC2 400 DFNO Výbĕrový program 230 V, ~ 0,0 BC2 230 DFNO pneumatické (dynamický tlak) 230 V, ~ 0,0 BC2 230 DPNO V, 3~ 2,5 4,0 4,0 6,3 6,3 0,0 BC2 400 DPNO 40 BC2 400 DPNO 63 BC2 400 DPNO

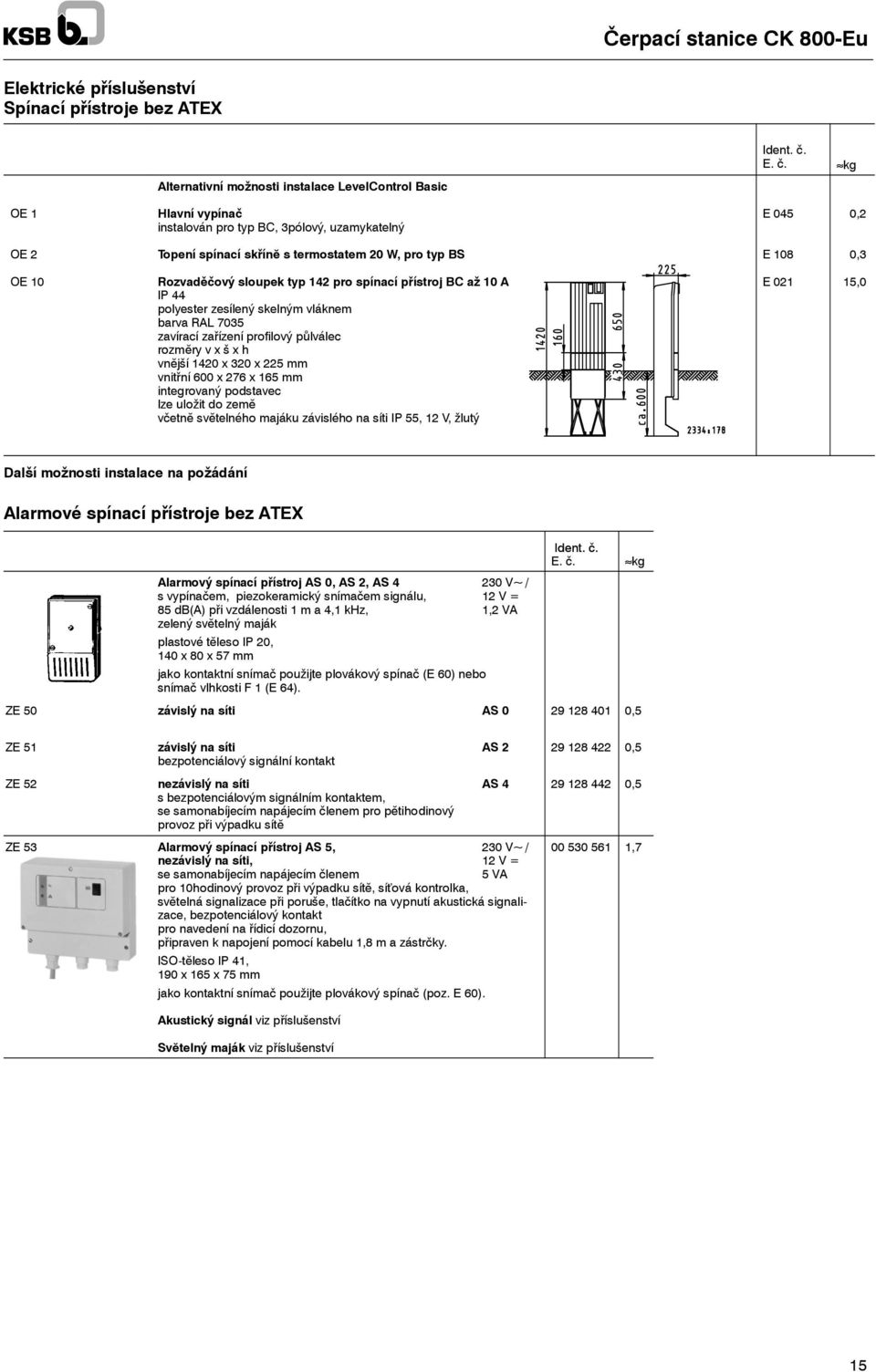

15 Elektrické příslušenství e bez ATEX E. č. kg Alternativní možnosti instalace LevelControl Basic OE Hlavní vypínač instalován pro typ BC, 3pólový, uzamykatelný E 045 0,2 OE 2 Topení spínací skřínĕ s termostatem 20 W, pro typ BS E 08 0,3 OE 0 Rozvaděčový sloupek typ 42 pro spínací přístroj BC až 0 A IP 44 polyester zesílený skelným vláknem barva RAL 7035 zavírací zařízení profilový půlválec rozmĕryvxšxh vnĕjší 420 x 320 x 225 mm vnitřní 600 x 276 x 65 mm integrovaný podstavec lze uložit do zemĕ včetnĕ svĕtelného majáku závislého na síti IP 55, 2 V, žlutý E 02 5,0 Další možnosti instalace na požádání Alarmové spínací přístroje bez ATEX Alarmový spínací přístroj AS 0, AS 2, AS V~ / svypínačem, piezokeramický snímačem signálu, 2 V = 85 db(a) při vzdálenosti m a 4, khz,,2 VA zelený svĕtelný maják plastové tĕleso IP 20, 40 x 80 x 57 mm jako kontaktní snímač použijte plovákový spínač (E 60) nebo snímač vlhkostif(e64). E. č. kg ZE 50 závislý na síti AS ,5 ZE 5 závislý na síti AS 2 bezpotenciálový signální kontakt ZE 52 nezávislý na síti AS 4 s bezpotenciálovým signálním kontaktem, se samonabíjecím napájecím členem pro pĕtihodinový provoz při výpadkusítĕ ZE 53 Alarmový spínací přístroj AS 5, 230 V~ / nezávislý na síti, 2 V = se samonabíjecím napájecím členem 5 VA pro 0hodinový provoz při výpadkusítĕ, síťová kontrolka, svĕtelná signalizace při poruše, tlačítko na vypnutí akustická signalizace, bezpotenciálový kontakt pro navedení na řídicí dozornu, připraven k napojení pomocí kabelu,8 m a zástrčky. ISO-tĕleso IP 4, 90 x 65 x 75 mm jako kontaktní snímač použijte plovákový spínač (poz. E 60) , , ,7 Akustický signál viz příslušenství Svĕtelný maják viz příslušenství 5

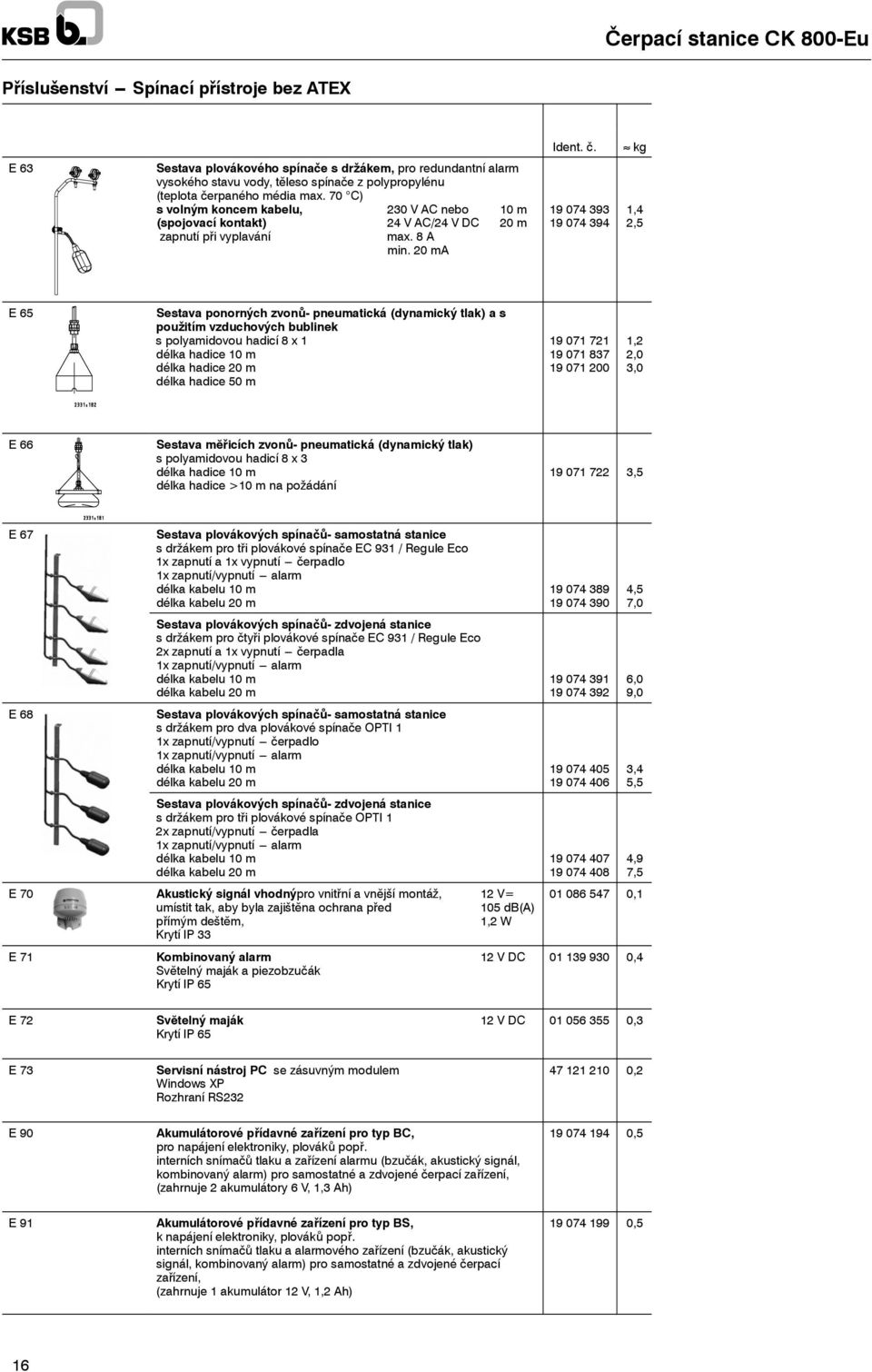

16 Příslušenství - e bez ATEX kg E63 Sestava plovákového spínače sdržákem,proredundantníalarm vysokého stavu vody, tĕleso spínače z polypropylénu (teplota čerpaného média max. 70 C) s volným koncem kabelu, 230 V AC nebo 0 m (spojovací kontakt) 24 V AC/24 V DC 20 m zapnutí při vyplavání max.8a min. 20 ma ,4 2,5 E65 Sestava ponorných zvonů- pneumatická (dynamický tlak) a s použitím vzduchových bublinek s polyamidovou hadicí 8 x délka hadice 0 m délka hadice 20 m délka hadice 50 m ,2 2,0 E66 Sestava mĕřicích zvonů- pneumatická (dynamický tlak) s polyamidovou hadicí 8 x 3 délka hadice 0 m délka hadice >0 m na požádání ,5 E67 Sestava plovákových spínačů- samostatná stanice sdržákemprotři plovákové spínačeec93/reguleeco x zapnutí a x vypnutí - čerpadlo x zapnutí/vypnutí - alarm délka kabelu 0 m délka kabelu 20 m Sestava plovákových spínačů- zdvojená stanice sdržákempročtyři plovákové spínačeec93/reguleeco 2x zapnutí a x vypnutí - x zapnutí/vypnutí - alarm délka kabelu 0 m délka kabelu 20 m E68 Sestava plovákových spínačů- samostatná stanice s držákem pro dva plovákové spínače OPTI x zapnutí/vypnutí - čerpadlo x zapnutí/vypnutí - alarm délka kabelu 0 m délka kabelu 20 m Sestava plovákových spínačů- zdvojená stanice sdržákemprotři plovákové spínačeopti 2x zapnutí/vypnutí - x zapnutí/vypnutí - alarm délka kabelu 0 m délka kabelu 20 m E70 Akustický signál vhodnýpro vnitřní a vnĕjší montáž, 2 V= umístit tak, aby byla zajištĕna ochrana před 05 db(a) přímým deštĕm,,2 W Krytí IP 33 E7 Kombinovaný alarm 2 V DC Svĕtelný maják a piezobzučák Krytí IP 65 E72 Svĕtelný maják 2 V DC Krytí IP ,5 7,0 6,0 9,0 3,4 5,5 4,9 7, , , ,3 E 73 Servisní nástroj PC se zásuvným modulem Windows XP Rozhraní RS ,2 E90 Akumulátorové přídavné zařízení pro typ BC, pro napájení elektroniky, plováků popř. interních snímačů tlaku a zařízení alarmu (bzučák, akustický signál, kombinovaný alarm) pro samostatné a zdvojené čerpací zařízení, (zahrnuje 2 akumulátory 6 V,,3 Ah) ,5 E9 Akumulátorové přídavné zařízení pro typ BS, k napájení elektroniky, plováků popř. interních snímačů tlaku a alarmového zařízení (bzučák, akustický signál, kombinovaný alarm) pro samostatné a zdvojené čerpací zařízení, (zahrnuje akumulátor 2 V,,2 Ah) ,5 6

17 Přehled e LevelControl BC 400 DF/DP standardní poz.e4 Vnitřní instalace Plastové tĕleso, IP x 278 x 20 Nejsou možné speciální instalace LevelControl BC2 400 DF/DP standardní poz.e34 Vnitřní instalace Plastové tĕleso, IP x 278 x 20 Nejsou možné speciální instalace Venkovní instalace poz. OE 0 Rozvaděčový sloupek, typ 42, IP 44, se svĕtelným majákem lze uložit do zemĕ 7

18 Charakteristické znaky e Charakteristické znaky D d Rozsah dodávky pro konfekcionovaný program Výbĕrový program e MSE... MSD... Tĕleso v x š x h, IP 54 Plast 70 x 00 x 2 d D Funkce Zapnutí/vypnutí přes hladinu d D Instalace H-0-A-spínač Jistič sítĕ Ochranné relé motoru Signalizace u každého zelená kontrolka provoz červená kontrolka porucha d d d d d D D D D D Výbĕr alarmových spínacích přístrojů viz elektropříslušenství Kontaktní snímač alarmu (plovák s 0 m připojovacím vedením) je zahrnut v dodávce a je již namontován v šachtĕ. LevelControl Basic 2 Charakteristické znaky Samostatná stanice Samostatná stanice Zdvojená stanice Zdvojená stanice O Výbĕrový program podle přání plovák pneumatická plovák pneumatická X Charakteristické znaky - e 230 V: 6,0-0 A BC 230 DFNO 00 BC 230 DPNO 00 BC2 230 DFNO 00 BC2 230 DPNO V: 2,5-4,0 A BC 400 DFNO 040 BC2 400 DPNO 040 BC2 400 DFNO 040 BC2 400 DPNO V: 4,0-6,3 A BC 400 DFNO 063 BC2 400 DPNO 063 BC2 400 DFNO 063 BC2 400 DPNO V: 6,3-0 A BC 400 DFNO 00 BC2 400 DPNO 00 BC2 400 DFNO 00 BC2 400 DPNO 00 Funkce Vyprázdnĕní nádoby X X X X Zapojení při špičkovém zatížení - - X X Rezervní čerpadlo: čerpadlo redundantní - - X X Automatická výmĕna po každém startu / - - X X podle provozních hodin Automatická výmĕna připoruše - - X X Režim ATEX Omezení doby chodu X X X X Vypnutí přes dobu dobĕhu X X X X Vypnutí přes hladinu X X X X Funkční chod po dobĕ klidu X X X X Pamĕť alarmu pro 30 alarmů s časovým razítkem X X X X Signalizace a ovládání Sedmisegmentový ukazatel X X X X Ukazatel stavu vody Spínací body X Spínací body X Provoz/porucha/čerpadlo v chodu pro každé čerpadlo 8 vícebarevná LED vícebarevná LED vícebarevná LED vícebarevná LED Sbĕrná porucha (semafor) LED LED LED LED Vysoký stav vody LED LED LED LED Síťové napĕtí X X X X Síťový kmitočet Proud motoru pro každé čerpadlo Provozní doba pro každé čerpadlo X X X X Provozní doba zařízení Start čerpání pro každé čerpadlo X X X X Činný výkon pro každé čerpadlo Rozpoznání sledu fází při síťovém napájení X X X X Kontrola fází X X X X Zmĕna spínací úrovnĕ z ovládací jednotky Tĕleso vxšxh,ip54 Plast 36 x 278 x 20 X X X X

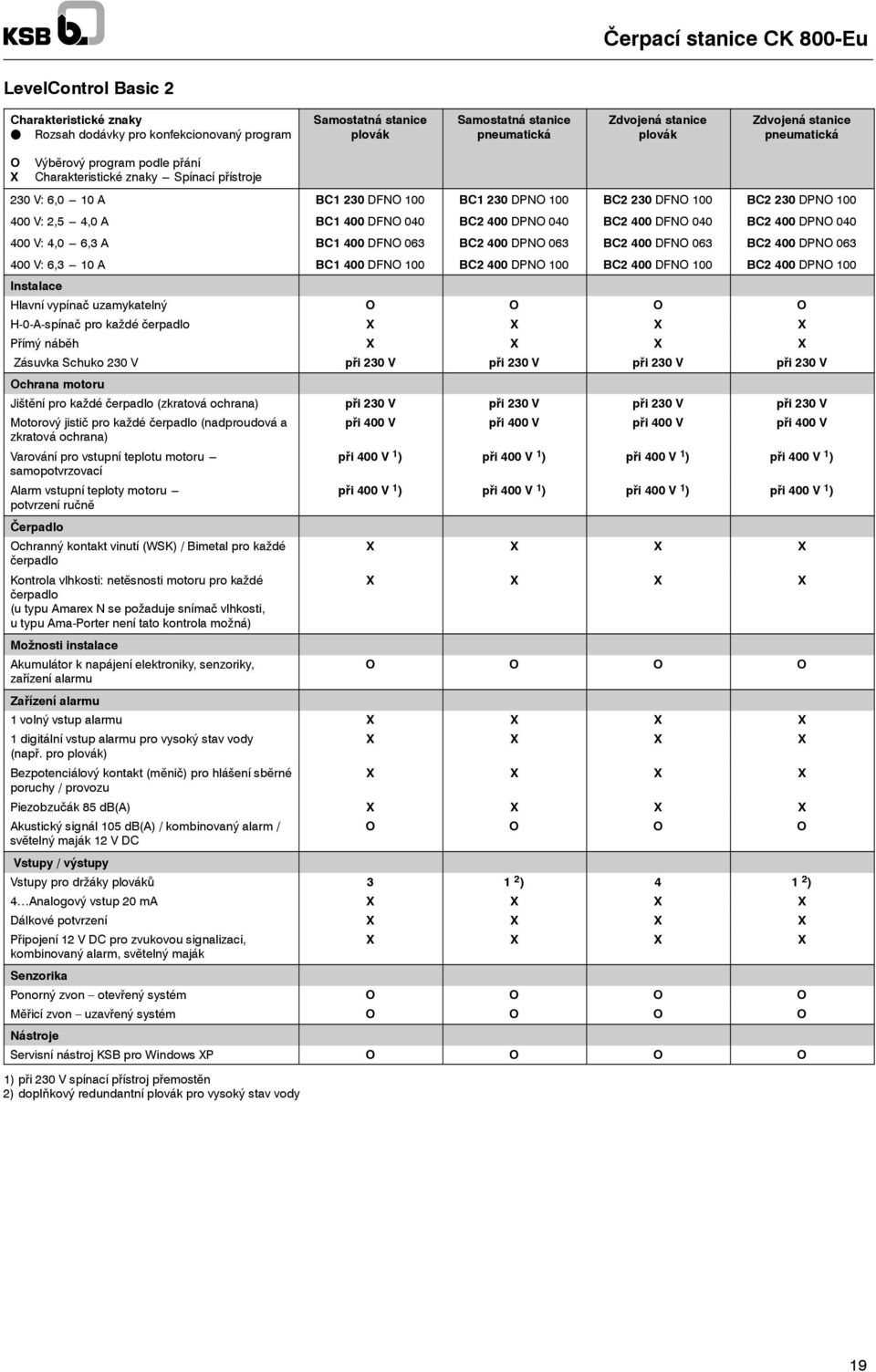

19 LevelControl Basic 2 Charakteristické znaky F Rozsah dodávky pro konfekcionovaný program Samostatná stanice plovák Samostatná stanice pneumatická Zdvojená stanice plovák Zdvojená stanice pneumatická O X Výbĕrový program podle přání Charakteristické znaky - e 230 V: 6,0-0 A BC 230 DFNO 00 BC 230 DPNO 00 BC2 230 DFNO 00 BC2 230 DPNO V: 2,5-4,0 A BC 400 DFNO 040 BC2 400 DPNO 040 BC2 400 DFNO 040 BC2 400 DPNO V: 4,0-6,3 A BC 400 DFNO 063 BC2 400 DPNO 063 BC2 400 DFNO 063 BC2 400 DPNO V: 6,3-0 A BC 400 DFNO 00 BC2 400 DPNO 00 BC2 400 DFNO 00 BC2 400 DPNO 00 Instalace Hlavní vypínač uzamykatelný O O O O H-0-A-spínač pro každé čerpadlo X X X X Přímý nábĕh X X X X Zásuvka Schuko 230 V při 230 V při 230 V při 230 V při 230 V Ochrana motoru Jištĕní pro každé čerpadlo (zkratová ochrana) při 230 V při 230 V při 230 V při 230 V Motorový jistič pro každé čerpadlo (nadproudová a při 400 V při 400 V při 400 V při 400 V zkratová ochrana) Varování pro vstupní teplotu motoru - samopotvrzovací při 400 V ) při 400 V ) při 400 V ) při 400 V ) Alarm vstupní teploty motoru - potvrzení ručnĕ Čerpadlo Ochranný kontakt vinutí (WSK) / Bimetal pro každé čerpadlo Kontrola vlhkosti: netĕsnosti motoru pro každé čerpadlo (u typu Amarex N se požaduje snímač vlhkosti, u typu Ama-Porter není tato kontrola možná) Možnosti instalace Akumulátor k napájení elektroniky, senzoriky, zařízení alarmu Zařízení alarmu při 400 V ) při 400 V ) při 400 V ) při 400 V ) X X X X X X X X O O O O volný vstup alarmu X X X X digitální vstup alarmu pro vysoký stav vody (např. proplovák) X X X X Bezpotenciálový kontakt (mĕnič) prohlášenísbĕrné X X X X poruchy / provozu Piezobzučák 85 db(a) X X X X Akustický signál 05 db(a) / kombinovaný alarm / svĕtelný maják 2 V DC Vstupy / výstupy O O O O Vstupy pro držáky plováků 3 2 ) 4 2 ) 4 Analogový vstup 20 ma X X X X Dálkové potvrzení X X X X Připojení 2 V DC pro zvukovou signalizaci, kombinovaný alarm, svĕtelný maják Senzorika X X X X Ponorný zvon otevřený systém O O O O Mĕřicí zvon uzavřený systém O O O O Nástroje Servisní nástroj KSB pro Windows XP O O O O ) při 230 V spínací přístroj přemostĕn 2) doplňkový redundantní plovák pro vysoký stav vody 9

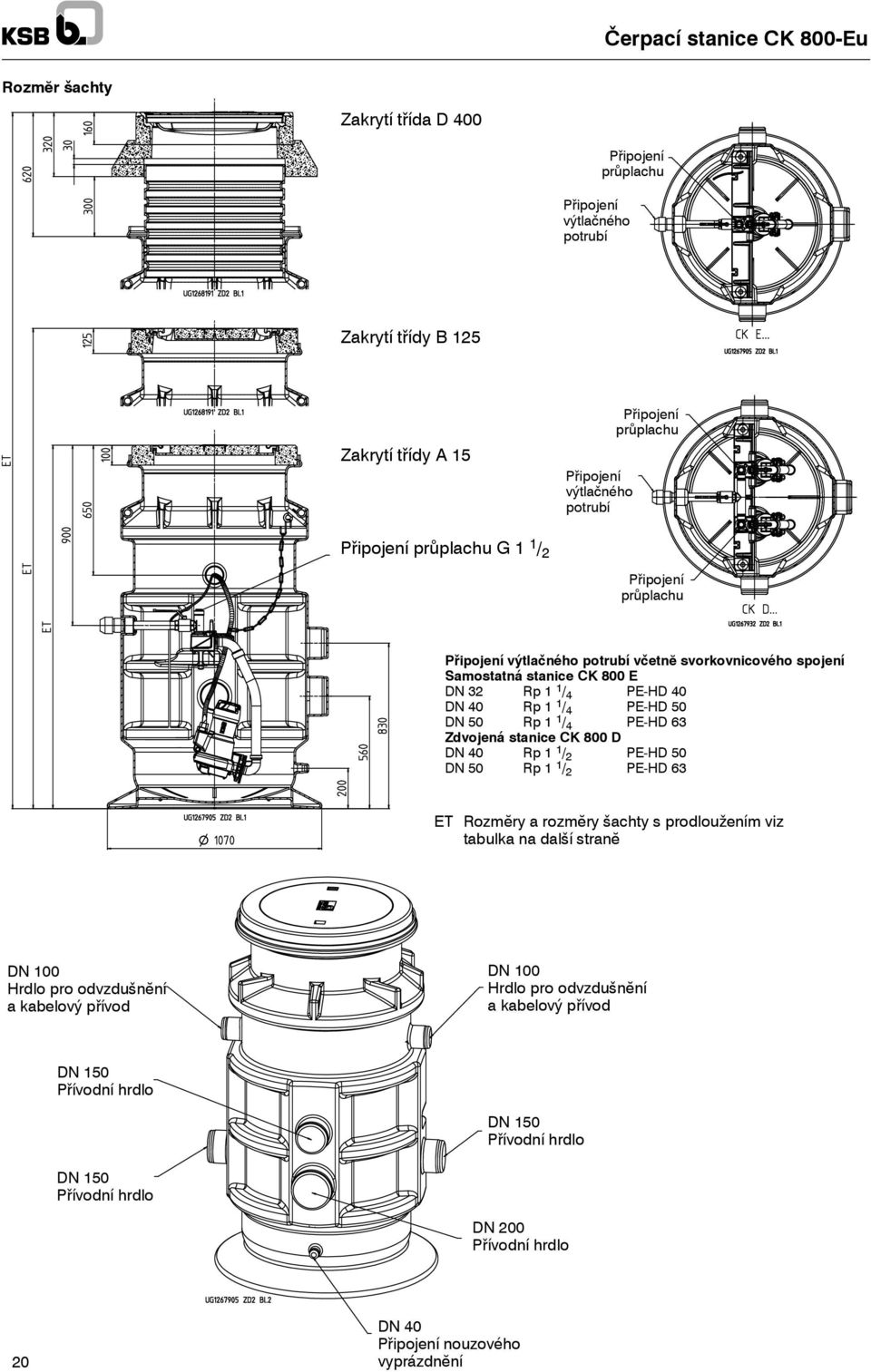

20 Rozmĕr šachty Zakrytí třída D 400 Připojení průplachu Připojení výtlačného potrubí Zakrytí třídy B 25 Zakrytí třídy A 5 Připojení výtlačného potrubí Připojení průplachu Připojení průplachu G / 2 Připojení průplachu Připojení výtlačného potrubí včetnĕ svorkovnicového spojení Samostatná stanice CK 800 E DN 32 Rp / 4 PE-HD 40 DN 40 Rp / 4 PE-HD 50 DN 50 Rp / 4 PE-HD 63 Zdvojená stanice CK 800 D DN 40 Rp / 2 PE-HD 50 DN 50 Rp / 2 PE-HD 63 ET Rozmĕry a rozmĕry šachty s prodloužením viz tabulkanadalšístranĕ DN 00 Hrdlo pro odvzdušnĕní akabelovýpřívod DN 00 Hrdlo pro odvzdušnĕní akabelovýpřívod DN 50 Přívodní hrdlo DN 50 Přívodní hrdlo DN 50 Přívodní hrdlo DN 200 Přívodní hrdlo 20 DN 40 Připojení nouzového vyprázdnĕní

21 Hloubky instalace flexibilní hloubky instalace pomocí teleskopického prodloužení nebo nasazení bĕžných kompenzačních kroužků Zakrytí šachty - třída zatížení A 5 Čerpací stanice CK 800 Prodloužení šachty Zakrytí šachty A 5 Základní šachta A + Teleskopické prodloužení ZK 3., H = 600 mm ZK 3.2, H = 200 mm * Základní šachta A až se 3 kompenzačními kroužky lze použít DIN 4034 AR 625 x 00 (příslušenství ZK4) Hloubka šachty ET mm od 820 * do 220 od 220 do 2250 od 2250 do 2700 Zakrytí šachty - třída zatížení B 25 Čerpací stanice CK 800 Prodloužení šachty Zakrytí šachty B 25 Základní šachta A + Teleskopické prodloužení ZK 3., H = 600 mm ZK 3.2, H = 200 mm * Základní šachta A až se 3 kompenzačními kroužky lze použít DIN 4034 AR 625 x 00 (příslušenství ZK4) Hloubka šachty ET mm od 840 * do 250 od 250 do 2280 od 2280 do 2700 Zakrytí šachty třída zatížení D 400 Čerpací stanice CK 800 Základní šachta A + Teleskopický nástavec +deska pro rozložení zatížení Zakrytí šachty D 400 B2, v = 600 mm B3, v = 200 mm Hloubka šachty ET mm od 2340 do

22 Příklad instalace Vĕtrání nad střechu Hladina zpĕtného vzdutí Sbĕrné výtlačné potrubí Potrubí svolnou hladinou ) dno smyčky zpĕtného vzdutí veïte nad hladinou zpĕtného vzdutí 2 ) plynotĕsnĕ uzavřete 3 ) hrdlová zátka, tlakovĕ tĕsná do 0,5 bar Pro zajištĕní nezamrzání výtlačného potrubí položeného mimo budovu se smyčkou zpĕtného vzdutí doporučujeme následující alternativy: - ve svahu - pod osázený zemní val - uvnitř ohřívatelné vnĕjší spínací skřínĕ - ve vedlejších budovách atd. Při zapojování dodržte prosím místní předpisy i DIN , EN 476 a EN 752. V oblastech s vysokým stavem spodních vod nebo u jílovitého podloží doporučujeme vylít umĕlohmotnou šachtu z vnĕjší strany vrstvami betonu (min. m 3 ). 22

23 Přednosti produktu Výhody pro zákazníka Konfekcionovaný program a program výbĕru komponent. Výhoda pro Vás: Provedení je přizpůsobeno Vašim konkrétním potřebám Zakrytí šachty pro třídy sjízdnosti A, B, D Výhoda pro Vás: Volný výbĕr instalačních poloh u sjízdných ploch pro všechna s řezacím kolem Výhoda pro Vás: Zjednodušení plánování i logistiky Plynulé teleskopické prodloužení šachty Výhoda pro Vás: Možné hloubky instalace do 2700 mm Spojení pro přepadovou vodu Výhoda pro Vás: Snadná montáž a údržba Optimalizované uzpůsobení šachty Výhoda pro Vás: Snížení nákladů na údržbu a jen nevýznamné prodlení / obtĕžování hlukem Možnost připojení průplachu Výhoda pro Vás: Volný průplach výtlačného potrubí Plováky a spínací přístroj LevelControl Basic 2 Výhoda pro Vás: Vysoká bezpečnost provozu Čerpací stanice připravené k připojení s nízkou hmotností a nízkými instalačními náklady Výhoda pro Vás: D Minimální náklady na instalaci D práce na staveništi omezeny na připojení přívodního a výtlačného potrubí a napájení čerpadel 4výškovĕ nastavitelné přívodní přípojky 3x DN 50, x DN 200 Výhoda pro Vás: Velmivariabilnímožnostinapojení na potrubí Instalace odolné proti korozi Výhoda pro Vás: Dlouhá životnost a provozní bezpečnost 23

24 /05-CS / Technické změny vyhrazené.
