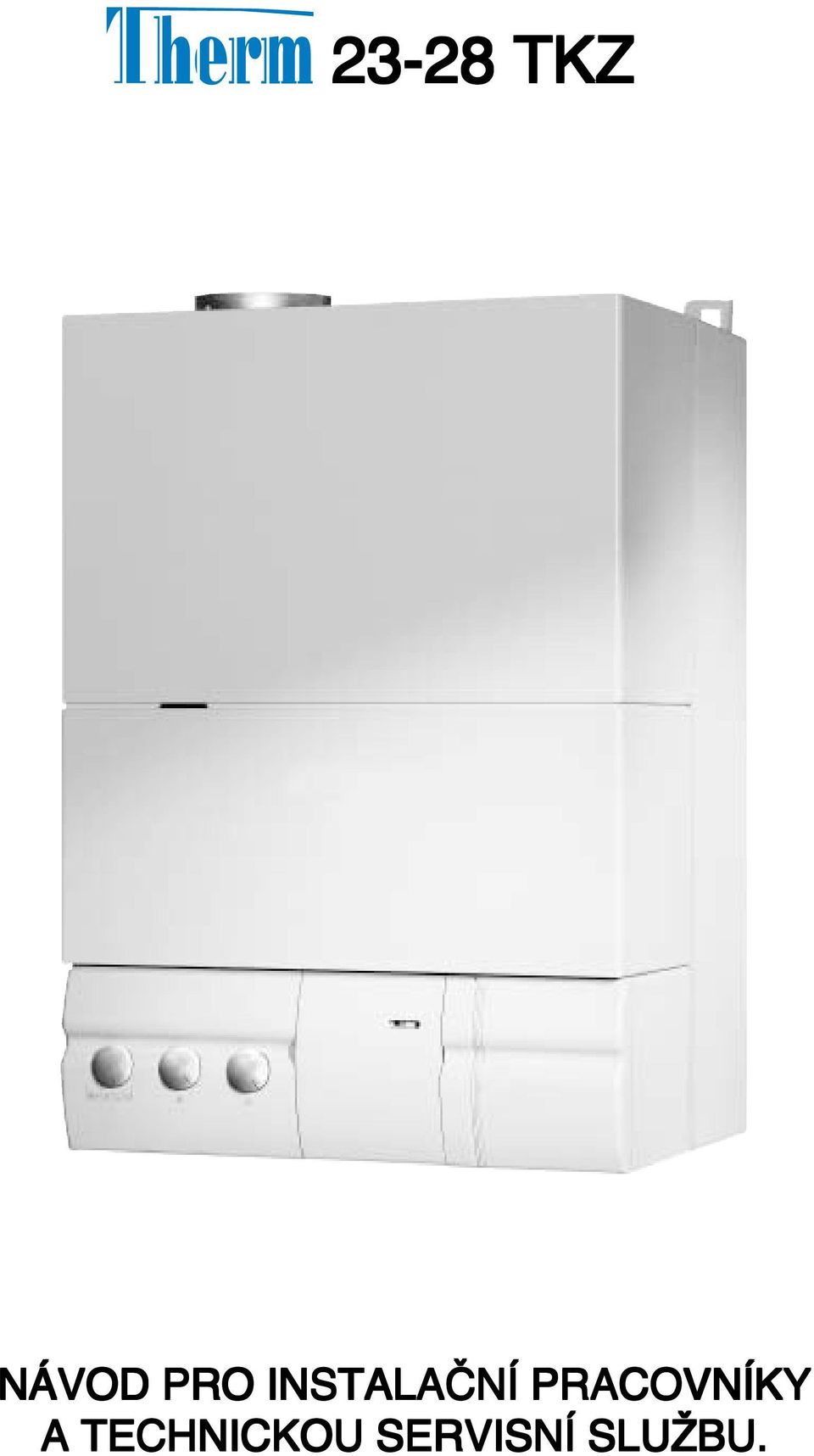

23-28 TKZ. NÁVOD PRO INSTALAâNÍ PRACOVNÍKY A TECHNICKOU SERVISNÍ SLUÎBU.
|
|
- Helena Slavíková
- před 9 lety
- Počet zobrazení:
Transkript
1 23-28 TKZ NÁVOD PRO INSTALAâNÍ PRACOVNÍKY A TECHNICKOU SERVISNÍ SLUÎBU.

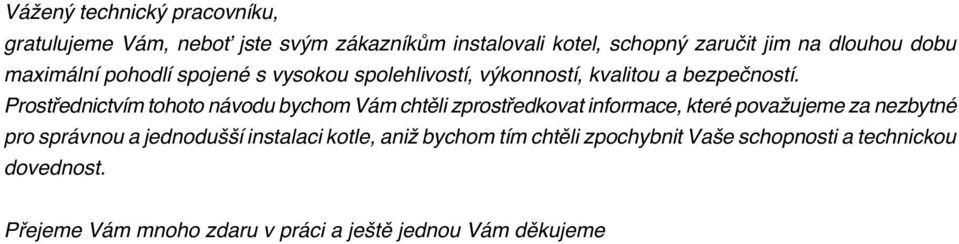

2 VáÏen technick pracovníku, gratulujeme Vám, neboè jste sv m zákazníkûm instalovali kotel, schopn zaruãit jim na dlouhou dobu maximální pohodlí spojené s vysokou spolehlivostí, v konností, kvalitou a bezpeãností. Prostfiednictvím tohoto návodu bychom Vám chtûli zprostfiedkovat informace, které povaïujeme za nezbytné pro správnou a jednodu í instalaci kotle, aniï bychom tím chtûli zpochybnit Va e schopnosti a technickou dovednost. Pfiejeme Vám mnoho zdaru v práci a je tû jednou Vám dûkujeme
3 V eobecná upozornûní str. 4 Základní bezpeãnostní pravidla 4 Popis pfiístroje 5 Technické údaje 6 Hydraulick systém 8 âerpadlo 8 Elektrické funkãní schéma 9 Schéma elektrick ch vedení 10 Ovládací panel 11 Místnost urãená k instalaci kotle 12 Instace kotle 12 Vodovodní pfiipojení 14 Pfiipojení k elektrické síti 14 Plynové pfiipojení 17 Odkoufiení a sání spalovacího vzduchu 17 Naplnûní a vyprázdnûní systém 20 Pfiíprava k prvnímu uvedení do provozu 21 První uvedení do provozu 22 Displej a poruchové kódy 23 Doãasné vypnutí 24 Dlouhodobé vyfiazení z provozu 24 ÚdrÏba 24 Na nûkter ch místech tohoto návodu jsou pouïity následující symboly: POZOR = t ká se akcí a situací, které vyïadují zvlá tní opatrnost a odpovídající pfiípravu. ZÁKAZ = vztahuje se k ãinnostem, které NESMÍ B T provádûny v Ïádném pfiípadû.

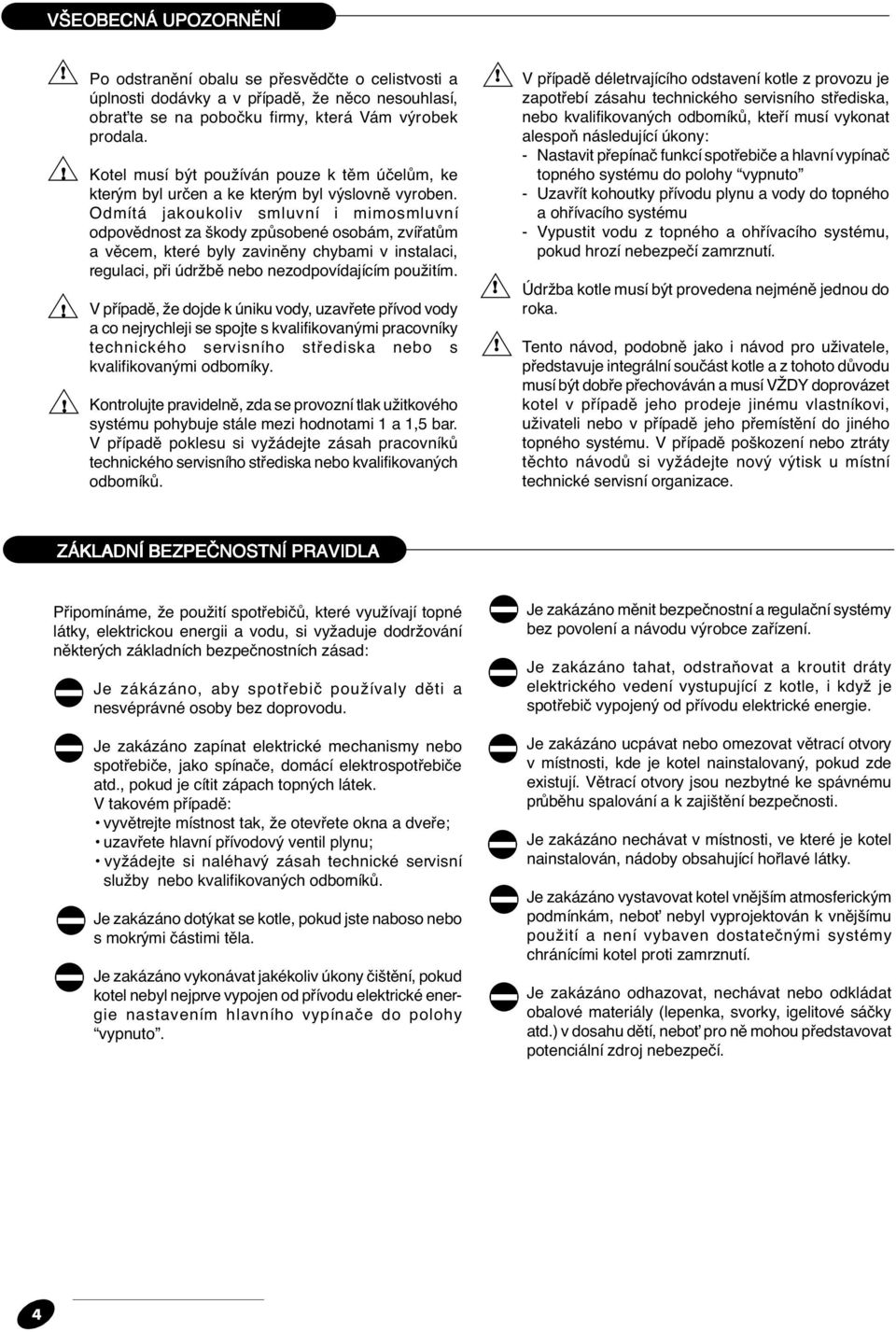

4 V EOBECNÁ UPOZORNùNÍ Po odstranûní obalu se pfiesvûdãte o celistvosti a úplnosti dodávky a v pfiípadû, Ïe nûco nesouhlasí, obraète se na poboãku firmy, která Vám v robek prodala. Kotel musí b t pouïíván pouze k tûm úãelûm, ke kter m byl urãen a ke kter m byl v slovnû vyroben. Odmítá jakoukoliv smluvní i mimosmluvní odpovûdnost za kody zpûsobené osobám, zvífiatûm a vûcem, které byly zavinûny chybami v instalaci, regulaci, pfii údrïbû nebo nezodpovídajícím pouïitím. V pfiípadû, Ïe dojde k úniku vody, uzavfiete pfiívod vody a co nejrychleji se spojte s kvalifikovan mi pracovníky technického servisního stfiediska nebo s kvalifikovan mi odborníky. Kontrolujte pravidelnû, zda se provozní tlak uïitkového systému pohybuje stále mezi hodnotami 1 a 1,5 bar. V pfiípadû poklesu si vyïádejte zásah pracovníkû technického servisního stfiediska nebo kvalifikovan ch odborníkû. V pfiípadû déletrvajícího odstavení kotle z provozu je zapotfiebí zásahu technického servisního stfiediska, nebo kvalifikovan ch odborníkû, ktefií musí vykonat alespoà následující úkony: - Nastavit pfiepínaã funkcí spotfiebiãe a hlavní vypínaã topného systému do polohy vypnuto - Uzavfiít kohoutky pfiívodu plynu a vody do topného a ohfiívacího systému - Vypustit vodu z topného a ohfiívacího systému, pokud hrozí nebezpeãí zamrznutí. ÚdrÏba kotle musí b t provedena nejménû jednou do roka. Tento návod, podobnû jako i návod pro uïivatele, pfiedstavuje integrální souãást kotle a z tohoto dûvodu musí b t dobfie pfiechováván a musí VÎDY doprovázet kotel v pfiípadû jeho prodeje jinému vlastníkovi, uïivateli nebo v pfiípadû jeho pfiemístûní do jiného topného systému. V pfiípadû po kození nebo ztráty tûchto návodû si vyïádejte nov v tisk u místní technické servisní organizace. ZÁKLADNÍ BEZPEâNOSTNÍ PRAVIDLA Pfiipomínáme, Ïe pouïití spotfiebiãû, které vyuïívají topné látky, elektrickou energii a vodu, si vyïaduje dodrïování nûkter ch základních bezpeãnostních zásad: Je zákázáno, aby spotfiebiã pouïívaly dûti a nesvéprávné osoby bez doprovodu. Je zakázáno zapínat elektrické mechanismy nebo spotfiebiãe, jako spínaãe, domácí elektrospotfiebiãe atd., pokud je cítit zápach topn ch látek. V takovém pfiípadû: vyvûtrejte místnost tak, Ïe otevfiete okna a dvefie; uzavfiete hlavní pfiívodov ventil plynu; vyïádejte si naléhav zásah technické servisní sluïby nebo kvalifikovan ch odborníkû. Je zakázáno dot kat se kotle, pokud jste naboso nebo s mokr mi ãástimi tûla. Je zakázáno vykonávat jakékoliv úkony ãi tûní, pokud kotel nebyl nejprve vypojen od pfiívodu elektrické energie nastavením hlavního vypínaãe do polohy vypnuto. Je zakázáno mûnit bezpeãnostní a regulaãní systémy bez povolení a návodu v robce zafiízení. Je zakázáno tahat, odstraàovat a kroutit dráty elektrického vedení vystupující z kotle, i kdyï je spotfiebiã vypojen od pfiívodu elektrické energie. Je zakázáno ucpávat nebo omezovat vûtrací otvory v místnosti, kde je kotel nainstalovan, pokud zde existují. Vûtrací otvory jsou nezbytné ke spávnému prûbûhu spalování a k zaji tûní bezpeãnosti. Je zakázáno nechávat v místnosti, ve které je kotel nainstalován, nádoby obsahující hofilavé látky. Je zakázáno vystavovat kotel vnûj ím atmosferick m podmínkám, neboè nebyl vyprojektován k vnûj ímu pouïití a není vybaven dostateãn mi systémy chránícími kotel proti zamrznutí. Je zakázáno odhazovat, nechávat nebo odkládat obalové materiály (lepenka, svorky, igelitové sáãky atd.) v dosahu dûtí, neboè pro nû mohou pfiedstavovat potenciální zdroj nebezpeãí. 4

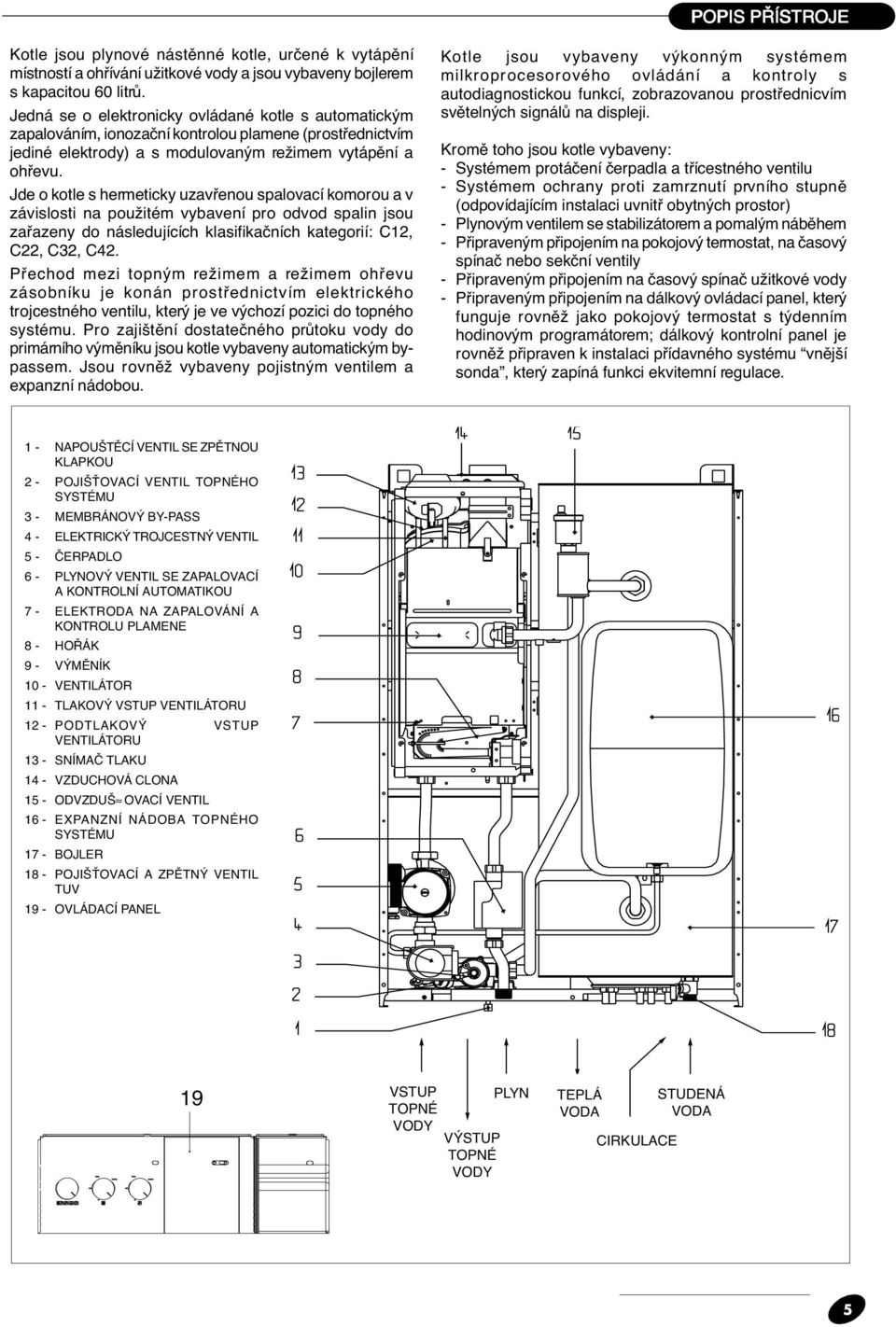

5 POPIS P ÍSTROJE Kotle jsou plynové nástûnné kotle, urãené k vytápûní místností a ohfiívání uïitkové vody a jsou vybaveny bojlerem s kapacitou 60 litrû. Jedná se o elektronicky ovládané kotle s automatick m zapalováním, ionozaãní kontrolou plamene (prostfiednictvím jediné elektrody) a s modulovan m reïimem vytápûní a ohfievu. Jde o kotle s hermeticky uzavfienou spalovací komorou a v závislosti na pouïitém vybavení pro odvod spalin jsou zafiazeny do následujících klasifikaãních kategorií: C12, C22, C32, C42. Pfiechod mezi topn m reïimem a reïimem ohfievu zásobníku je konán prostfiednictvím elektrického trojcestného ventilu, kter je ve v chozí pozici do topného systému. Pro zaji tûní dostateãného prûtoku vody do primárního v mûníku jsou kotle vybaveny automatick m bypassem. Jsou rovnûï vybaveny pojistn m ventilem a expanzní nádobou. Kotle jsou vybaveny v konn m systémem milkroprocesorového ovládání a kontroly s autodiagnostickou funkcí, zobrazovanou prostfiednicvím svûteln ch signálû na displeji. Kromû toho jsou kotle vybaveny: - Systémem protáãení ãerpadla a tfiícestného ventilu - Systémem ochrany proti zamrznutí prvního stupnû (odpovídajícím instalaci uvnitfi obytn ch prostor) - Plynov m ventilem se stabilizátorem a pomal m nábûhem - Pfiipraven m pfiipojením na pokojov termostat, na ãasov spínaã nebo sekãní ventily - Pfiipraven m pfiipojením na ãasov spínaã uïitkové vody - Pfiipraven m pfiipojením na dálkov ovládací panel, kter funguje rovnûï jako pokojov termostat s t denním hodinov m programátorem; dálkov kontrolní panel je rovnûï pfiipraven k instalaci pfiídavného systému vnûj í sonda, kter zapíná funkci ekvitemní regulace. 1 - NAPOU TùCÍ VENTIL SE ZPùTNOU KLAPKOU 2 - POJI ËOVACÍ VENTIL TOPNÉHO SYSTÉMU 3 - MEMBRÁNOV BY-PASS 4 - ELEKTRICK TROJCESTN VENTIL 5 - âerpadlo 6 - PLYNOV VENTIL SE ZAPALOVACÍ A KONTROLNÍ AUTOMATIKOU 7 - ELEKTRODA NA ZAPALOVÁNÍ A KONTROLU PLAMENE 8 - HO ÁK 9 - V MùNÍK 10 - VENTILÁTOR 11 - TLAKOV VSTUP VENTILÁTORU 12 - PODTLAKOV VSTUP VENTILÁTORU 13 - SNÍMAâ TLAKU 14 - VZDUCHOVÁ CLONA 15 - ODVZDU OVACÍ VENTIL 16 - EXPANZNÍ NÁDOBA TOPNÉHO SYSTÉMU 17 - BOJLER 18 - POJI ËOVACÍ A ZPùTN VENTIL TUV 19 - OVLÁDACÍ PANEL VSTUP PLYN 19 TOPNÉ VODY V STUP TOPNÉ VODY TEPLÁ VODA CIRKULACE STUDENÁ VODA 5
6 TECHNICKÉ ÚDAJE PARAMETRY Zemní plyn (G 20) butan (G 30) LPG propan (G 31) WobbeÛv spodní ukazatel (pfii 15 C 1013 mbar)..... MJ/m 3 s Spodní v hfievnost MJ/m 3 s Nominální tlak plynu pfii max. v konu..... mbar (mm H 2 O) Minimální tlak plynu pfii max. v konu..... mbar (mm H 2 O) 45,7 34,03 20 (203,9) 13,5 (137,7) 80,9 116,4 29 (295,7) 71 88,73 37 (377,3) 23 TKZ Hlavní hofiák: poãet 12 trysek.... Ø mm Maximální spotfieba plynu na vytápûní.... m 3 /h.... kg/h Maximální spotfieba plynu pro TUV m 3 /h..... kg/h Minimální spotfieba plynu na vytápûní.... m 3 /h..... kg/h Minimální spotfieba plynu pro TUV m 3 /h..... kg/h Maximální tlak na v stupu ventilu pro vytápûní mbar mm H 2 O Maximální tlak na v stupu ventilu pro TUV mbar mm H 2 O Minimální tlak na v stupu ventilu pro vytápûní mbar mm H 2 O Minimální tlak na v stupu ventilu pro TUV mbar mm H 2 O 1,35 2,78 2,78 1,18 1,04 10, , ,90 19,4 1,5 15,3 0,77 2,19 2,19 0,93 0, ,0 51 3,8 39 0,77 2,15 2,15 0,92 0, ,5 66 5, TKZ Hlavní hofiák: poãet 14 trysek.... Ø mm Maximální spotfieba plynu na vytápûní.... m 3 /h.... kg/h Maximální spotfieba plynu pro TUV m 3 /h..... kg/h Minimální spotfieba plynu na vytápûní.... m 3 /h..... kg/h Minimální spotfieba plynu pro TUV m 3 /h..... kg/h Maximální tlak na v stupu ventilu pro vytápûní mbar mm H 2 O Maximální tlak na v stupu ventilu pro TUV mbar mm H 2 O Minimální tlak na v stupu ventilu pro vytápûní mbar mm H 2 O Minimální tlak na v stupu ventilu pro TUV mbar mm H 2 O 1,35 3,28 3,28 1,26 1,11 10, , ,6 16,3 1,3 13,3 0,77 2,58 2,58 0,99 0, , ,9 40 0,77 2,54 2,54 0,97 0, ,5 56 4,3 44 POZOR: nastavení musí b t vykonáno s vypojenou kompenzaãní pfiípojkou. Hodnoty vyjádfiené v tabulce se vztahují na regulaãní fázi. 6
7 23 TKZ 28 TKZ Maximální tepeln pfiíkon kw 26,3 31 kcal/h Maximální tepeln v kon kw 23,7 28 kcal/h Minimální tepeln pfiíkon topení kw 11,2 11,9 kcal/h Minimální tepeln v kon topení kw 9,3 9,9 kcal/h Minimální tepeln pfiíkon TUV kw 9,8 10,5 kcal/h Minimální tepeln v kon TUV kw 8,1 8,7 kcal/h Elektrick pfiíkon W Kategorie II2H3+ II2H3+ Napájecí napûtí V - Hz StupeÀ ochrany IP X4D X4D Ztráty na komínu a na plá ti se zhasnut m hofiákem % 0,8 0,8 Maximální hmotnostní prûtok spalin G20-G30-G31 kg/sec 0,019-0,018-0,017 0,019-0,022-0,020 Provoz vytápûní Tlak Maximální teplota bar - C Teplotní rozsah topné vody C âerpadlo: maximální pfiipojovací pfietlak pro zafiízení mbar pfii prûtoku o hodnotû l/h Membránová expanzní nádoba l 8 8 Provoz ohfiívání Maximální tlak bar 8 8 Teplotní rozsah TUV C Limiter prûtoku l/min 8 10 Tlak plynu Nominální tlak zemního plynu (G 20) mbar Nominální tlak kapalného plynu L.P.G. (G 30 - G 31) mbar Vodovodní pfiipojení Vstup - v stup topné vody Ø 3/4 3/4 Vstup - v stup TUV Ø 1/2 1/2 Vstup plynu Ø 3/4 3/4 Rozmûry a hmotnost kotle V ka mm ífika mm Hloubka mm Hmotnost kg V konost ventilátoru Dopravované mnoïství spalin Nm 3 /h 56,4 65,9 Dopravované mnoïství vzduchu Nm 3 /h 53,7 62,8 Zbytkov tlak u koaxiálního odkoufiení 0,85 m mbar 0,2 0,2 Zbytkov tlak u kotle bez odkoufiení mbar 0,35 0,35 Roura odvodu spalin a nasávání vzduchu v koaxiálním provedení PrÛmûr mm Maximální délka m 4,25 3,4 Ztráta pfii vloïení kolena m 0,85 0,85 PrÛmûr otvoru na prûchod zdí mm Roura odvodu spalin a nasávání vzduchu v oddûleném provedení PrÛmûr mm Maximální délka m Ztráta pfii vloïení kolena m 0,8 0,8 Emisní hodnoty pfii maximálním a minimálním prûchodu plynu G20* Maximální CO niï í neï p.p.m CO 2 % 5,5 6,45 NO X níï í neï p.p.m t spalin C Minimální CO niï í neï p.p.m CO 2 % 1,8 1,9 NO X níï í neï p.p.m t spalin C Emisní hodnoty pfii maximálním a minimálním prûchodu plynu G30* Maximální CO niï í neï p.p.m CO 2 % 6,6 6,5 NO X níï í neï p.p.m t spalin C Minimální CO niï í neï p.p.m CO 2 % 2,65 2,55 NO X níï í neï p.p.m t spalin C Emisní hodnoty pfii maximálním a minimálním prûchodu plynu G31* Maximální CO niï í neï p.p.m CO 2 % 6,8 6,8 NO X níï í neï p.p.m t spalin C Minimální CO niï í neï p.p.m CO 2 % 2,3 2,1 NO X níï í neï p.p.m t spalin C * Zkou ka provedena s oddûlen mi rourami ø 80 0,5+0,5 a s teplotou vody mezi C. 7
8 HYDRAULICK SYSTÉM G R - Vstup topné vody M - V stup topné vody G - Plyn AC - V stup TUV RC - Cirkulace AF - Vstup TUV 1 - Automatick by-pass 2 - Plnící ventil 3 - Elektrick trojcestn ventil 4 - Poji Èovací ventil 5 - Expanzivní nádoba topení R M AC RC AF 6 - âerpadlo 7 - V mûník 8 - Sonda NTC 9 - Odvzdu Àovací ventil 11 - Bojler TUV 12 - Topná spirála 13 - Sonda NTC 14 - Bezpeãnostní ventil TUV 15 - Limiter prûtokového mnoïství Sonda NTC kotle Sonda NTC bojleru âerpadlo Kotle jsou vybaveny hydraulicky a elektricky pfiipojen m ãerpadlem, jehoï dostupná uïitková v konnost je zobrazena na grafu. Kotle jsou vybaveny systémem protoãení ãerpadla a tfiícestného ventilu, kter spou tí ãerpadlo kaïd ch 18 hodin nezávisle na pozici pfiepínaãe funkcí. Funkce protoãení ãerpadla je zapojená pouze jsouli kotle zapojeny do elektrické sítû. Je pfiísnû zakázáno spou tût ãerpadlo bez vody. PrÛtok topné vody (l/h) Pfietlak (m3 ) 8
9 FUNKâNÍ ELEKTRICKÉ SCHÉMA S- POLARIZACE L-N JE POVINNÁ TABULKA K FUNKâNÍM ELEKTRICK M SCHÉMATÒM L - FÁZE N - NULOV VODIâ SEL - P EPÍNAâ VYPNUTO/RESET - LÉTO - ZIMA P.T.R. - POTENCIOMETR NASTAVENÍ TEPLOTY TOPENÍ (45-85 C) P.T.S. - POTENCIOMETR NASTAVENÍ TEPLOTY UÎITKOVÉ VODY (40-60 C) DIS - DISPLEJ SIGNALIZUJÍCÍ PORUCHY S.P. - TLAâÍTKO PRO ZAPNUTÍ FUNKCE ANAL ZY SPALIN T.A. - POKOJOV TERMOSTAT P.F. - MANOSTAT T.L. - HAVARIJNÍ TERMOSTAT (102 C +/-3) M.S. - BEZPEâNOSTNÍ MIKROSNÍMAâ NEDOSTATKU VODY S.R. - SONDA (NTC) PRIMÁRNÍ TEPLOTY S.B. - SONDA (NTC) TEPLOTY BOJLERU PT1 - POTENCIOMETR PRO REGULACI MAXIMA/MINIMA - POMALÉHO ZAPALOVÁNÍ (POKUD JE ZAHRNUTO) S1 - TLAâÍTKO VOLBY REGULACE POMALÉHO V KONU ZAPALOVÁNÍ, MAX. A MIN. U TOPENÍ TRF1 - TRANSFORMÁTOR FLA-BLO - SIGNÁL ZJI TùNÍ V STUPU PLAMENE NEBO ZABLOKOVÁNÍ OPE - OPERÁTOR JP7 - KOTEL S T.A. NEBO DÁLKOV M OVLÁDÁNÍM BEZ SEKâNÍCH VENTILÒ JP8 - MÒSTEK VOLBY ZEMNÍ PLYN - LPG JP9 - MÒSTEK VYLOUâENÍ âasò VYPNUTÍ A PROVOZU P I MINIMU F2 - POJISTKA 2 A F F1 - POJISTKA 100 MA F E.A./R. - ELEKTRODA PRO ZAPALOVÁNÍ / ZJI ËOVÁNÍ RL1 - RELÉ POVOLUJÍCÍ ZAPALOVÁNÍ RL2 - RELÉ âerpadla RL3 - RELÉ OVLÁDÁNÍ MOTORU TROJCESTNÉHO VENTILU ISO1 - TRIAC OVLÁDÁNÍ VENTILÁTORU DL1 - KONTROLKA (ZELENÁ) ZAPOJENÉHO NAPÁJENÍ DL2 - KONTROLKA (BLIKAJÍCÍ âervená) SIGNALIZUJÍCÍ PORUCHU L1 - SIGNÁLNÍ KONTROLKA REGULAâNÍ FÁZE MINIMA PRO TOPENÍ MOD - MODULÁTOR P - âerpadlo V - VENTILÁTOR 3V - SERVOMOTOR TROJCESTNÉHO VENTILU A.C.F. - PLYNOV VENTIL S KONTROLOU ZÁÎEHU MC10 - KONTROLNÍ DESKA SC02 - OVLÁDACÍ DESKA (POTENCIOMETRY ATD.) SC03 - DESKA PRO DISPLEJ A KONTROLKY S - SPOJENÍ VEDENÍ - DÁLKOV OVLÁDACÍ PANEL 9
10 ELEKTRICKÉ VÍCEDRÁTOVÉ SCHÉMA modrá hnûdá ãerná ãervená ãervená hnûdá hnûdá bílá ãervená modrá oranïová modrá hnûdá modrá hnûdá edá edá modrá hnûdá ãerná ãervená ãervená edá edá hnûdá hnûdá ãerná bílá edá ãervená hnûdá fialová bílá edá ãervená POZNÁMKA: POLARIZACE L-N JE POVINNÁ 10
11 OVLÁDACÍ PANEL Pfiepínaã funkcí 2 - Funkce zimní provoz 3 - Funkce letní provoz 4 - Funkce resetování 5 - Funkce vypnuto 6 - Termostat kotle 7 - Termostat bojleru 8 - Teplomûr / tlakomûr 9 - Prostor pro umístûní programovacích hodin 10 - Signalizace stavu kotle 11 - Signalizace zablokování kotle 12 - Displej pro signalizaci poruch 11
12 MÍSTNOST URâENÁ K INSTALACI KOTLE Kotle mohou b t nainstalovány v rûzn ch typech místností, za pfiedpokladu, Ïe odkoufiení a pfiívod spalovacího vzduchu pro hofiení jsou vyvedeny mimo danou místnost. Místnost nemusí b t vybavena Ïádn m vûtracím otvorem, neboè kotle jsou vybaveny hermeticky uzavfien m obûhem spalování vzhledem k místnosti instalace typu C12, C22, C32, C42. Místnost, v níï je kotel umístûn, musí b t dle âsn prostfiedí obyãejné základní chránûné pfied mrazem s okolní teplotou vzduchu v rozsahu +5 do +35 C s relativní vlhkostí do 80%. INSTALACE KOTLE Pokud není spalovací vzduch pfiivádûn z vnûj ku, ale z místnosti, ve které je kotel nainstalován, místnost musí zodpovídat technicky a musí b t vybavena vûtracími otvory. Kotle nemohou b t nainstalovány vnû obytn ch prostor, neboè nebyly vyprojektovány k vnûj ímu provozu a nejsou vybaveny dostateãn mi ochrann mi systémy. Za úãelem správné instalace si pamatujte, Ïe: - Kotel nesmí b t umístûn nad sporák nebo jin spotfiebiã urãen k vafiení; - Musí b t dodrïeny minimální vzdálenosti od okolního prostfiedí, potfiebné pfii údrïbû a technick ch zásazích. Kotel je vybaven instalaãní li tou, která umoïàuje pfiipojení k topnému a vodovodnímu systému bez práci ztûïující pfiítomnosti kotle, kter mûïe b t naistalován teprve pozdûji MontáÏ kotlû smí provádût kvalifikovaná odborná firma, pfiiãemï je nutné dbát na v echny rady a upozornûní v této pfiíruãce. MontáÏ musí b t provedena v souladu s platn mi normami a pfiedpisy - viz âsn , âsn , âsn a âsn Povinností montáïní firmy je provést pfied instalací kontrolu správné volby typu kotle vzhledem k funkãním vlastnostem a poïadovan m parametrûm, vãetnû druhu paliva, a kontrolu oznaãení na obalu, zda odpovídá objednanému typu kotle. Po rozbalení je nutné provést kontrolu správnosti a úplnosti dodávky. V pfiípadû pochybností informujte pfied montáïí kotle v robce, nebo dodavatele. Po montáïi je pracovník, kter provedl montáï povinen seznámit uïivatele s provozem kotle pfiedat mu návod k obsluze. Kotle mohou b t umístûny pouze v souladu s âsn , V pfiípadû, Ïe je kotel umístûn v koupelnû, musí b t provedeno ochranné pospojování v ech vodiv ch ãástí dle âsn K obrysu kotle se nesmí pfiibliïovat pfiedmûty ve smyslu âsn (klasifikované dle âsn ) na men í vzdálenost jak: 100 mm z materiálû nesnadno hofilav ch, tûïce hofilav ch, nebo stfiednû hofilav ch 200 mm z lehce hofilav ch hmot ( napfi. dfievovláknité desky, celulózové hmoty, polyuretan, polystyrén, polyetylén, PVC a pod.) Upozornûní: Na tepelné zafiízení a do vzdálenosti men í, neï je jeho bezpeãná vzdálenost, nesmûjí b t kladeny pfiedmûty z hofilav ch hmot (nejmen í vzdálenost spotfiebiãe od hofilav ch hmot ve smûru hlavního sálání je 50 mm a v ostatních smûrech 10 mm). Pfied zapoãetím prací, které mohou mít za následek zmûnu prostfiedí v prostoru instalovaného kotle (napfi. práce s nátûrov mi hmotami, lepidly atd.), je nutné vypnout kotel pfiepínaãem reïimû (poloha ukazatelem nahoru). Pfied instalací kotle je nutné se pfiesvûdãit, Ïe zvolené místo odpovídá poïadavkûm na umístûní odvodu spalin a Ïe jsou splnûné minimální v e uvedené vzdálenosti OTVORY ABLONY PRO UMÍSTùNÍ LI TY PRO ODKOU ENÍ/NASÁVÁNÍ K IDÉLKA 200 ÚCHYTKY P IPEV OVACÍ DESKA K IDÉLKA PLECHOV PÁS LI TA 12
13 P IPEVNùNÍ MONTÁÎNÍ LI TY Kotle jsou vyprojektovány a vyrobeny tak, aby mohly b t nainstalovany k topn m systémûm a systémûm rozvodu teplé uïitkové vody. Umístûní a rozmûry hydraulick ch pfiípojek jsou uvedeny na ilustracích. - VloÏte ablonu na umístûní li ty odvodu spalin a pfiívodu vzduchu (dodávaná v balení) do pfiíslu n ch otvorû na montáïní desce a pfiipevnûte tak, Ïe ohnete kfiidélka; to vám dále poslouïí pro oporu li ty v standartní monáïní v bavû. - Spojte opûrnou desku s li tou pomocí plechového pásu - VloÏte dvû kfiidélka na li tû do obdélníkov ch otvorû na koncové stranû plechového pásu a kfiidélka uzavfiete - Na vybranou stûnu umístûte pfiipevàovací desku a pomocí vodováhy zkontrolujte, zda je pfiesnû ve vodorovné pozici - Vyznaãte body pfiichycení - OdstraÀte desku a vyvrtejte otvory - Pomocí odpovídajících hmoïdinek pfiipevnûte desku ke zdi P IPEVNùNÍ KOTLE - Zavûste kotel na úchytky na desce - Do úchytek na desce vloïte rouby (dodávané s vybavením), které umoïàují regulaci vzdálenosti kotle od zdi. KOAXIÁLNÍ VEDENÍ ODKOU ENÍ A NASÁVÁNÍ VZDUCHU ZDVOJENÉ VEDENÍ ODKOU ENÍ A NASÁVÁNÍ VZDUCHU 13
14 VODOVODNÍ P IPOJENÍ Pfied samotn m pfiipojením k vodovodní síti: - OdstraÀte kryt koncovek tak, Ïe od roubujete upevàovací roub a zatlaãíte na boky, aby se háky uvolnily z plá tû - umístûte páãku, která se nachází ve vybavení na plnící ventil - Do kulového ventilu, kter je souãástí vybavení, vloïte limitér prûtoku Otopná soustava musí b t vybavena vhodn m filtrem a musí b t provedena v souladu s: âsn Projektování a montáï ústfiedního vytápûní âsn Zabezpeãovací zafiízení pro ústfiední vytápûní a ohfiívání uïitkové vody Kvalita vody v okruhu TUV má podstatn vliv na moïnost zanesení vnitfiního systému v mûníku, zvlá tû vápenat mi usazeninami. Musí proto splàovat parametry jakosti âsn (teplá uïitková voda) popfi. âsn (pitná voda) hlavnû v ukazatelích tvrdosti (souãet látkov ch koncentrací vápníku a hofiãíku < 2.5 mmol/l). Doporuãujeme pfiipojovat kotel tak, Ïe kromû kulového ventilu uïitkové vody vloïíte také kulov ventil pro topn systém. K tomuto úãelu jsou k dispozici zvlá tní doplàkové soupravy. Systém uïitkové vody Mezi bojler a vodovodní síè musí b t nainstalován tlakov reduktor. V pfiípadû zvlá tních vlastností vody a za úãelem sníïení nutnosti ãastého ãi tûní vnitfiních ãástí bojleru a trubek doporuãujeme instalaci zafiízení na úpravu vody. - Po vykonání vodovodních pfiipojení namontujte zpût kryt koncovek tak, Ïe pfiitlaãíte na boãní ãásti tak, aby se zahákly k plá ti a pfiipevnûte jej upevàovacím roubem. Volba a instalace souãástek topného a uïitkového systému jsou ponechány na pracovníku instalace, kter je povinen postupovat podle správn ch technick ch zásad a podle platn ch zákonû. V stup poji Èovacích ventilû kotle musí b t pfiipojen k odpovídajícímu systému odvodu a odpadu. V robce kotle není zodpovûdn za pfiípadné potopy zpûsobené zapnutím poji Èovacích ventilû. P IPOJENÍ K ELEKTRICKÉ SÍTI Kotle opou tûjí v robu kompletnû vybaveny kabelov mí pfiípoji a je potfieba je pouze pfiipojit k síti elektrické energie, k ãasovému nebo pokojovému termostatu (T.A.), coï je tfieba vykonat prostfiednictvím urãen ch svorek. - Nastavte hlavní vypínaã zafiízení do pozice vypnuto - Od toubujte upevàovací rouby (A) plá tû k panelu - Vytáhnûte stfiední ãást plá tû tahem pfii jeho uchopení na bocích Kotle jsou vybaveny tfiíïilov m pohybliv m pfiívodem s vidlicí. Pfiipojují se do síèové zásuvky instalované poblíï kotle tak, aby síèová vidlice byla pfiístupná po instalaci kotle ve smyslu poïadavku âsn EN Zásuvka musí vyhovovat ochranû nulováním, nebo zemnûním a její pfiipojení musí b t dle âsn tak, aby ochrann kolík byl nahofie a stfiední nebo nulovací vodiã byl pfiipojen na pravou dutinku pfii pohledu zpfiedu. SíÈové napûtí musí b t 230 V ±10%. Instalaci zásuvky, pfiipojení prostorového termostatu a servis elektrické ãásti kotle mûïe provádût osoba s odbornou elektrotechnickou kvalifikací dle vyhlá ky ã. 50/1978 A 14
15 - Od roubujte upevàovací rouby panelu k bokûm - Otáãejte jím dopfiedu aï nadoraz - Odmontujte kryt svorkovnice od roubováním upevàovacích roubû - VloÏte pfiívodní ÀÛru elektrického proudu a ÀÛru pfiipadného T.A. do pfiíslu né úchytky na plá ti - Vyjmûte svorky z desky P ÍVODNÍ ÒRA - Vykonejte pfiipojení k elektrické síti podle následujících schémat: pro elektrické napájení 15
16 pro elektrické napájení a ãasov spínaãe topení pro elektrické napájení a ãasov spínaã TUV pro elektrické napájení a pokojov termostat (kontakt pokojového termostatu pracuje pod napûtím 230 V stfiíd. proudu) pro elektrické napájení, ãasov spínaã topení a pokojov termostat (kontakty pokojového termostatu a ãasového spínaãe pracují pod napûtím 230 V stfiíd. proudu) - VraÈte svorky zpátky na desku - Zaveìte pfiívodovou ÀÛru do vodících úchytek - Pfiimontujte zpátky kryt svorkovnice a upevnûte jej pfiíslu n mi rouby - Upevnûte ÀÛru pfiívodu elektrické energie a pfiípadného T.A. do nosiãe ÀÛry umístûného na plá ti prostfiednictvím pfiíslu ného roubu - Zavfiete panel a namontujte zpût plá È. Je povinné: - PouÏití magnetotermického vícepólového spínaãe na pfiívodu proudu, kter odpovídá normû CEI-EN (s vzdáleností kontaktû alespoà 3 mm). - PouÏití kabelû o prûmûru 1,5 mm2 a dodrïování pfiipojení L (fáze) N (nulov ). - Provést dobré uzemûní. - Po instalaci dohlíïet na snadn pfiístup k elektrické zásuvce. - Zapojení zásuvky musí odpovídat âsn Je zakázáno pouïití plynov ch nebo vodovodních trubek pro uzemûní pfiístroje. V robce nenese zodpovûdnost za pfiípadné kody, zpûsobené chybûjícím uzemûním nebo nerespektováním toho, co je vyznaãeno v elektrick ch schématech. 16
17 PLYNOVÉ P IPOJENÍ Pfiipojení kotlû k pfiívodu plynu musí b t vykonáno v souladu s platn mi instalaãními normami. Pfied samotn m pfiipojením je tfieba nejprve zkontrolovat: - Zda druh plynu souhlasí s plynem, pro kter je kotel urãen - âistotu plynového potrubí. b t volnû pfiístupn. Kotel je urãen k provozu na zemní plyn o v hfievnosti od 9 do 10,5 kwh/m3 a jmenovitém tlaku v rozvodné síti 18 mbaru a propan o jmenovitém tlaku v rozvodné síti 37 mbaru. Pfiipojení kotle na plyn musí b t provedeno vïdy oprávnûnou firmou podle vyhlá ky âubp a âbu 21/ 1979 sb.(ve znûní vyhlá ky 554/1990 sb.)a to s pracovníky s kvalifikací podle vyhlá ky FMPE 175/ 1975 sb.(ve znûní vyhlá ky FMPE 18/1986 sb.) a podle schválené dokumentace pro plynoinstalaci. Pfied kotel musí b t osazen plynov kohout, nebo kulov ventil s atestem pro plyn. Uzávûr plynu musí Systém pfiívodu plynu musí odpovídat spotfiebû kotle a musí b t vybaven v emi bezpeãnostními a kontrolními prvky, které jsou pfiedepsány platn mi normami. Doporuãujeme pouïití filtru odpovídajících rozmûrû. Po vykonané instalaci se pfiesvûdãte, zda v echny spoje perfektnû tûsní. ODKOU ENÍ A SÁNÍ SPALOVACÍHO VZDUCHU INSTALACE OTEV ENÁ - TURBO (TYP B22) Vedení odkoufiení o ø 80 Odkoufiení mûïe b t nasmûrováno na stranu, která nejlépe vyhovuje dané instalaci. Tabulka uvádí maximální povolenou délku po pfiímce s vloïenou (A) clonou vzduchu a bez clony: chcete-li clonu odmontovat, vezmûte roubovák a postupujte opatrnû pákov m mechanismem. VEDENÍ ODKOU ENÍ ø 80 SPOJKA ø 60 ø 80 OCHRANNÁ CLONA NA VSTUPU SPALOVACÍHO VZDUCHU Základní poïadavky na vyústûní odtahû spalin od spotfiebiãû s hofiákem s nucen m pfiívodem spalovacího vzduchu a s nucen m odtahem spalin se fiídí technick mi pravidly TPG - G V tomto pfiípadû je vzduch nasáván z místnosti instalace, kter z tohoto dûvodu musí mít odpovídající technické vlastnosti a musí b t vybaven vûtracími otvory. Vedení odkoufiení naistalujte se sklonem 1% smûrem k odvodu kondenzátu. Pfiipojte sifón odvodu kondenzátu k odpadu uïitkové vody. maximální pfiímá délka vedení odkoufiení (m) clona (A) vzduchu zkracování délky odkoufiení pfii vloïení kolena (m) Neizolované vedení odkoufiení je potenciálním zdrojem nebezpeãí. V pfiípadû instalace v prostfiedí, ve kterém mûïe teplota klesnout pod 0 C doporuãujeme nainstalovat rovnûï zachycovaã kondenzátu. Pfii instalaci postupujte podle návodu, kter je pfiipojen k soupravû. do 5 od 5 do 20 nainstalovaná nenainstalovaná 0,5 0,8 Pfiímou délkou je my lena vzdálenost bez kolen, spojek a odpadov ch terminálû. 17
18 INSTALACE UZAV ENÉ KOMORY (TYPU C) Kotle musí b t pfiipojeny na koaxiální nebo zdvojen systém odkoufiení. Bez jeho instalace kotel nesmí b t uvádûn do provozu. C12 Koaxiální odkoufiení do zdi. Trubky mohou b t i zdvojené, ale v stupy musí b t koaxiální nebo velmi blízké, aby byly vystaveny stejn m povûtrnostním podmínkám. C32 C42 C12 C22 Koaxiální odkoufiení do spoleãného komína (sání a v dech v jednom komínû). C32 Koaxiální odkoufiení na stfiechu V stupy jako u C12. C42 Odkoufiení do oddûlen ch, spoleãn ch komínû, které jsou vystaveny obdobn m povûtrnostním podmínkám C22 C12 C12 Koaxiální odkoufiení (ø 60 ø 100) Koaxiální vedení mohou b t orientována ve smûru, kter nejlépe odpovídá potfiebám místnosti. Pfii instalaci postupujte podle návodu, kter se nachází u soupravy instalaãního Tabulka uvádí dovolené pfiímé vzdálenosti pfii nainstalované clonû (A) a bez pfiíslu enství; pfii odmontování clony postupujte opatrnû pákov m mechanismem vytvofien m pomocí roubováku. model 23 TKZ 28 TKZ maximální délka pfiímého clona (A) koaxiálního potrubí odkoufiení (m) do 1 od 1 do 4,25 do 1 od 1 do 3,4 nainstalovaná nenainstalovaná nainstalovaná nenainstalovaná zkracování délky odkoufiení pfii vloïení kolena (m) ,5 0,8 Vedení odkoufiení naistalujte se sklonem 1% smûrem k odvodu kondenzátu. Pfiímou délkou je my lena vzdálenost bez kolen, spojek a odpadov ch terminálû. Pfiipojte sifón odvodu kondenzátu k odpadu uïitkové vody. Neizolované vedení odkoufiení je potenciálním zdrojem nebezpeãí. A V pfiípadû instalace v prostfiedí, ve kterém mûïe teplota klesnout pod 0 C doporuãujeme nainstalovat rovnûï zachycovaã kondenzátu. 18
19 Odkoufiení 2 x ø 80 Odkoufiení mohou b t orientována ve smûru, kter nejlépe odpovídá potfiebám budovy. Vedení spalovacího vzduchu musí b t pfiipojeno k v stupu (B) po odstranûní víka, pfiipevnûného tfiemi rouby. Odvod spalin musí b t pfiipojen na v stup (C). V kaïdém pfiípadû musí b t odmontována clona (A), prostfiednictvím pákového mechanismu vytvofieného pomocí roubováku Tabulka uvádí dovolené pfiímé vzdálenosti a údaje o pro instalaci clony (D). D B A délka zdvojeného potrubí: sání + odkoufiení (m) clona (D) zkracování délky odkoufiení pfii vloïení kolena (m) C do do 20+20* nainstalovaná nenainstalovaná 0,5 0,8 * V pfiípadû vedení s rozdíln mi délkami musí b t jejich souãet vïdy niï í neï 40 metrû, zatímco samostatné vedení nesmí b t del í neï 25 metrû. Pfiímou délkou je my lena vzdálenost bez kolen, spojek a odpadov ch terminálû. Vedení odkoufiení naistalujte se sklonem 1% smûrem k odvodu kondenzátu. Pfiipojte sifón odvodu kondenzátu k odpadu uïitkové vody. SÁNÍ VZDUCHU ODVOD KONDENZÁTU Neizolované vedení odkoufiení je potenciálním zdrojem nebezpeãí. V pfiípadû instalace v prostfiedí, ve kterém mûïe teplota klesnout pod 0 C doporuãujeme nainstalovat rovnûï zachycovaã kondenzátu. ODKOU ENÍ SIFÓN PRO V STUP KONDENZÁTU ZACHYCOVAâ KONDENZÁTU SÁNÍ VZDUCHU ODKOU ENÍ SIFÓN PRO V STUP KONDENZÁTU 19
20 NAPLNùNÍ A VYPRÁZDNùNÍ SYSTÉMÒ Kotle jsou vybaveny plnícím ventilem (D) topného systému a primárního obûhu bojleru. A Voda pro první naplnûní i pro dopou tûní musí b t dle âsn ãirá, bezbarvá, bez suspendovan ch látek, oleje a chemicky agresivních pfiímûsí, nesmí b t kyselá (ph niï í neï 7) s minimální uhliãitanovou tvrdostí (max. 3,5 mval/l). V pfiípadû úpravy tvrdosti je nutné pouïít schválené pfiípravky. PLNùNÍ Zkontrolujte, zda je systém vypou tûní bojleru (E) uzavfien. a) Systém uïitkové vody - Otevfiete pfieru ovací ventil vstupu studené uïitkové vody (F) tak, aby se bojler naplnil - Chcete-li zkontrolovat, zda je bojler pln, otevfiete nûkter z kohoutkû na horkou vodu a vyãkejte, dokud nezaãne vytékat voda. b) Topn systém - Otevfiete o dvû aï tfii otáãky uzávûr (A) ventilu automatického odvzdu nûní - Pomalu napou tûjte pomocí kohoutku na plnícím ventilu (D), dokud se na tlakomûru za studena neobjeví hodnota 1,5 bar - Uzavfiete plnící ventil systémû (D) - Odvzdu nûní kotle probûhne automaticky prostfiednictvím odvzdu Àovacího ventilu na spou tûní (viz. kapitola První uvedení do provozu na str. 24). V pfiípadû nedostateãného nebo obtíïného odvzdu nûní zapnûte 2-3 krát cyklus zapnuto/vypnuto ( Vypnuto/Zima ) a zkontrolujte hodnotu tlaku v systému. B C D E F G VYPRÁZDNùNÍ - Pfied tím, neï zaãnete s vyprazdàováním, vypnûte pfiívod elektrické energie tak, Ïe hlavní vypínaã zafiízení nastavíte do polohy vypnuto. - Uzavfiete kulové ventily topného a uïitkového systému. a) Topn systém - Pfiipojte umûlohmotnou hadici k poji Èovacímu ventilu topného systému (B) - Zatáhnûte za páãku (C) na poji Èovacímu ventilu b) Systém rozvodu teplé uïitkové vody - Pfiipojte umûlohmotnou hadici ke koncovce poji Èovacího ventilu bojleru (G) - Zapnûte vypou tûcí systém (E) ventilu - Uzavfiete ventil (F) - Otevfiete kohoutky na v tocích teplé vody. 20
21 P ÍPRAVA K PRVNÍMU UVEDENÍ DO PROVOZU Pfied samotn m zapnutí a provozním odzkou ením kotle je nezbytné vykonat následující kontroly: - Zda jsou otevfieny ventily plynu, vodovodní sítû a systémû - Zda druh plynu a vstupní tlak vody se shodují s tûmi, pro které je kotel urãen - Zkontrolovat, zda je otevfieno víãko odvzdu Àovacího ventilu - Zda se tlak ve vodním obûhu za studena pohybuje mezi 1 a 1,5 bar a zda je systém odvzdu nûn - Zda náplà expanzních nádob odpovídá potfiebû (viz. tabulky na str. 8) - Zda byla vykonána správnû elektrická pfiipojení - Zda bylo správnû vytvofieno vedení odvodu spalin a sání spalovacího vzduchu - Zda se ãerpadlo volnû otáãí; od roubujte kontrolní roub vzduchu a ploch m roubovákem zkontrolujte, zda se hfiídel rotoru bez problémû pohybuje Pfied uvolnûním nebo odstranûním uzávûru ãerpadla zabezpeãte elektrické prvky, které se nacházejí pod tímto místem, proti pfiípadnému v toku vody. 21
22 PRVNÍ UVEDENÍ DO PROVOZU - Pfiepínaã funkcí nastavte do pozice (vypnuto) - Hlavní vypínaã zafiízení nastavte do pozice zapnuto ; kotel vykoná jeden odvzdu Àovací cyklus - Nastavte pokojov termostat na poïadovanou teplotu (~20 C), anebo, je-li zafiízení vybaveno ãasov m termostatem, ãasov m spínaãem nebo dálkov m ovládacím panelem, zkontrolujte, zda tento je zapojen a nastaven (~20 C) - Termostat kotle nastavte mezi druhou a tfietí ãárku a termostat bojleru poblíï tfietí ãárky. - Pfiepínaã funkcí nastavte na (léto) nebo (zima) v závislosti na roãním období a zkontrolujte, zda se rozsvítila zelená kontrolka signalizující provoz kotle. Mohou se vyskytnout následující podmínky: - V pfiípadû, Ïe není vydán poïadavek na ohfiev, kotel se nachází v provozním reïimu stand-by - V pfiípadû poïadavku ohfievu vykoná kotel spou tûcí fázi. Kotel zûstane v provozu dokud nebude dosaïeno nastaven ch teplot a pak znovu pfiejde do reïimu standby. V pfiípadû, Ïe by do lo k poru e zapalování nebo k provozní poru e, kotel vykoná NOUZOVÉ ZASTAVENÍ ; zhasne zelená kontrolka a rozsvítí se: - âervená blikající kontrolka signalizující zástavu kotle - Blikající kód poruchy (od 1 do 7) Pokud nebyla dodrïena polarita L-N, kotel vykonání 5 pokusû o spu tûní provede NOUZOVÉ ZASTAVENÍ (porucha 1). V pfiípadû nedostateãného obûhu vody se na displeji objeví kód poruchy 4 (zelená kontrolka zhasne a rozsvítí se blikající ãervená kontrolka). Nastavte pfiepínaã funkcí na (vypnuto) a vraète jej do poïadované polohy, aby se tak spustil odvzdu Àovací cyklus. Pokud kotel nepfiejde do normálního provozu, vykoná NOUZOVÉ ZASTAVENÍ. Po kaïdém vypnutí a novém zapnutí pfiívodu elektrické energie kotel vykoná automaticky jeden odvzdu Àovací cyklus, nezávisle na tom, na jakou funkci je nastaven a zda byl vydán poïadavek ohfievu. 22
23 DISPLEJ A PORUCHOVÉ KÓDY V znam ãíseln ch kódû zobrazen ch na displeji je následující: 1- Zablokovan hofiák Porucha pfii zapalování nebo provozu 2- Pfiíli vysoklá teplota vody v kotli 3- Závada na odkoufiení nebo sání vzduchu 4- Nedostateãn obûh vody. Nedostateãn tlak v topném systému 6- Závada signalizace sondy bojleru 7- Závada signalizace sondy prûtoku Po NOUZOVÉM ZASTAVENÍ a poté, co se objeví poruchov kód, vyãkejte nejménû 10 sekund pfied tím, neï zafiízení vrátíte do podmínek pro spu tûní. Pfii následujících poruchách mûïe b t nouzové zastavení zpûsobené náhodn mi okolnostmi a v takovém pfiípadû nastavte zafiízení do podmínek pro spu tûní prostfiednictvím dále uvedeného postupu: Pfii poruchách 1, 2, 3 - Nastavte pfiepínaã funkcí do polohy (resetování) a dále jej nastavte do poïadované polohy. Pfii opakovan ch zástavách s kódov m oznaãením bude tfieba peãlivû zkontrolovat odkoufiení (odvod, snímání, ventilátor) a hydrauliku (termostat a ãerpadlo). Pfii poru e 4 - Nastavte pfiepínaã funkcí do polohy (resetování) a na tlakomûru zkontrolujte tlak v hydraulickém systému - Pokud je niï í neï 1 bar, nastavte poïadované hodnoty (mezi 1 a 1,5 bar) pomocí plnícího ventilu systému. - Pfiepínaã funkcí nastavte do poïadované polohy - Pokud se kotel nevrátí do normálního provozu, bude tfieba peãlivû zkontrolovat snímaã tlaku. Pfii poruchách 6, 7 - Nastavte pfiepínaã funkcí do polohy (resetování) a dále jej nastavte do poïadované polohy. Pfii opakovan ch zástavách s kódov m oznaãením 6-7 bude tfieba vykonat peãlivou kontrolu na elektrick ch pfiípojích sond. 23
24 DOâASNÉ VYPNUTÍ V pfiípadû doãasné nepfiítomnosti (víkend, krátká cesta atd.) nastavte pfiepínaã funkcí do polohy vypnuto (zhasne zelená kontrolka). Jsou-li ponechány v ãinnosti pfiívod elektrické energie a plynu, kotel bude chránûn tûmito systémy: - Systém proti zamrznutí: jakmile teplota vody poklesne pod 7 C, zapne se ãerpadlo, dokud teplota vody nestoupne na 10 C; pokud by v prûbûhu tohoto cyklu teplota vody poklesla pod 4 C, zapne se hofiák pfii minimálním v konu topení, dokud teplota vody nedosáhne 30 C a následuje pokraãující protáãení ãerpadla, které trvá 5 minut. Kromû toho je kontrolována (prostfiednictvím sondy) teplota v bojleru a jakmile tato klesne pod 5 C, je vydán poïadavek na minimální provoz TUV (ãerpadlo + hofiák), kter bude pokraãovat, dokud namûfiená teplota vody v bojleru nepfiesáhne 10 C. V prûbûhu provozu je kontrolována teplota kotle a poku pfiesáhne 30 C, hofiák zhasne, ãerpadlo pokraãuje v provozu a hofiák se znovu zaïehne, jakmile teplota vody v kotli klesne pod 30 C a zûstane zapáleny na dobu urãenou pro pokraãující provoz. - Opatfiení zamezující zablokování ãerpadla a trojcestného ventilu: provozní cyklus se zapíná kaïd ch 18 hodin prostoje a uvádí do provozu jak ãerpadlo, tak trojcestn ventil. DLOUHODOBÉ VY AZENÍ Z PROVOZU V pfiípadû, Ïe kotel nebude dlouhodobû pouïíván, je tfieba vykonat následující úkony: - Nastavte pfiepínaã funkcí do polohy vypnuto a zkontrolujte, zda se zhasla zelená kontrolka. - Nastavte hlavní vypínaã zafiízení do polohy vypnuto. - Uzavfiete ventily u pfiívodu plynu a vody do uïitkového a topného systému. V tomto pfiípadû jsou systémy proti zamrzání a na protáãení ãerpadla vypnuty. V prípadû nebezpeãí mrazu vypusète vodu z obûhu uïitkového a topného systému. ÚDRÎBA UmoÏÀuje sniïování spotfieby, sniïuje emise zneãi Èujících látek a zaruãuje dlouhodobou spolehlivost zafiízení. Pfied samotn m zaãátkem údrïby: - Proveìte anal zu spalin a zkontrolujte tak provozní stav kotle, pak vypnûte pfiívod elektrické energie tak, Ïe hlavní vypínaã zafiízení nastavíte na vypnuto - Uzavfiete pfiívodové ventily plynu a vody do topného a uïitkového systému. Po vykonání potfiebné údrïby musí b t obnoveno pûvodní nastavení a provedena anal za spalin, ãímï bude ovûfien správn provoz kotle. 24
25 Cod Ed. 2
