1 Obsah části PD: 01 Technická zpráva 02 Kanalizace svodné potrubí 03 Kanalizace 1.np 04 Kanalizace 2.np 05 Kanalizace 3.np 06 Kanalizace 4.np 07 Kanalizace - střecha 08 Vodovod 1.np 09 Vodovod 2.np 10 Vodovod 3.np 11 Vodovod 4.np strana 1/10

2 IDENTIFIKAČNÍ ÚDAJE, CHARAKTERISTIKA OBJEKTU...3 IDENTIFIKAČNÍ ÚDAJE...3 ÚČEL DOKUMENTACE...3 PODKLADY A PRŮZKUMY...4 ROZVODY ZDRAVOTNĚ TECHNICKÝCH INSTALACÍ...4 SPLAŠKOVÁ KANALIZACE SO DEŠŤOVÁ KANALIZACE SO SPLAŠKOVÁ KANALIZACE SO DEŠŤOVÁ KANALIZACE SO VODOVOD SO VODOVOD SO MATERIÁL ZTI...8 ZAŘIZOVACÍ PŘEDMĚTY...9 VÝPOČTY...9 ZÁVĚREČNÁ USTANOVENÍ...10 strana 2/10

3 Identifikační údaje, charakteristika objektu Identifikační údaje Název stavby : Rekonstrukce a dostavba polikliniky Hvězdova, Praha 4 SO.01 Nástavba budovy č.p SO.02 Přístavba budovy č.p Zdravotně technické instalace Místo : Hvězdova ulice, Praha 4 Investor : LIMA spol. s r.o. Hvězdova 1601/21, Praha 4 Generální projektant: DOMY, architektonický a projektový atelier Politických vězňů 19, Praha 1 Projektant profese: VO.KA.P, ing. Ondřej Šmejkal Stupeň PD: Číslo zakázky: Termín: Účel dokumentace Petřínská 574/10, Praha 5 Dokumentace pro stavební povolení Předmětem této části projektu je vypracování dokumentace pro stavební povolení části Zdravotně technických instalací pro nástavbu a přístavbu budovy č.p Ve stávajícím objektu bude provedena kompletní výměna kanalizace a vodovodu. Stavba bude provedena ve dvou etapách. V první etapě bude provedena přístavba ke stávající budově, ve druhé etapě bude provedena nástavba stávajícího objektu. Nový kanalizační rozvod bude proveden jako oddílný samostatně bude v objektu provedena splašková a dešťová kanalizace. Hlavní svodná potrubí budou propojena před čistícími šachtami, ze kterých budou vyvedeny přípojky jednotné kanalizace zaústěné do veřejné stoky. Pro odvodnění stávajícího objektu bude využito stávající kanalizační přípojky, přístavba bude napojena prostřednictvím přípojky nové. Stávající vodovodní rozvod v objektu bude v celém rozsahu demontován. V rámci stavebních úprav stávajícího objektu a při realizaci nástavby bude stávající vodovodní rozvod demontován v celém rozsahu. Po dokončení stavby bude odpojena stávající vodovodní přípojka v místě napojení na vodovodní řad. Rozvod studené vody bude napojen na novou vodovodní přípojku, která bude zaústěna do přistavované části objektu. Po dobu stavby bude využívána stávající přípojka DN 80 zaústěná do technické místnosti v jihozápadní části objektu. Po realizaci stavby bude stávající vodovodní přípojka zrušena. Rozvod teplé vody včetně cirkulace bude napojen na stávající přípojky zaústěné do objektu v technické místnosti v severozápadní části budovy. strana 3/10

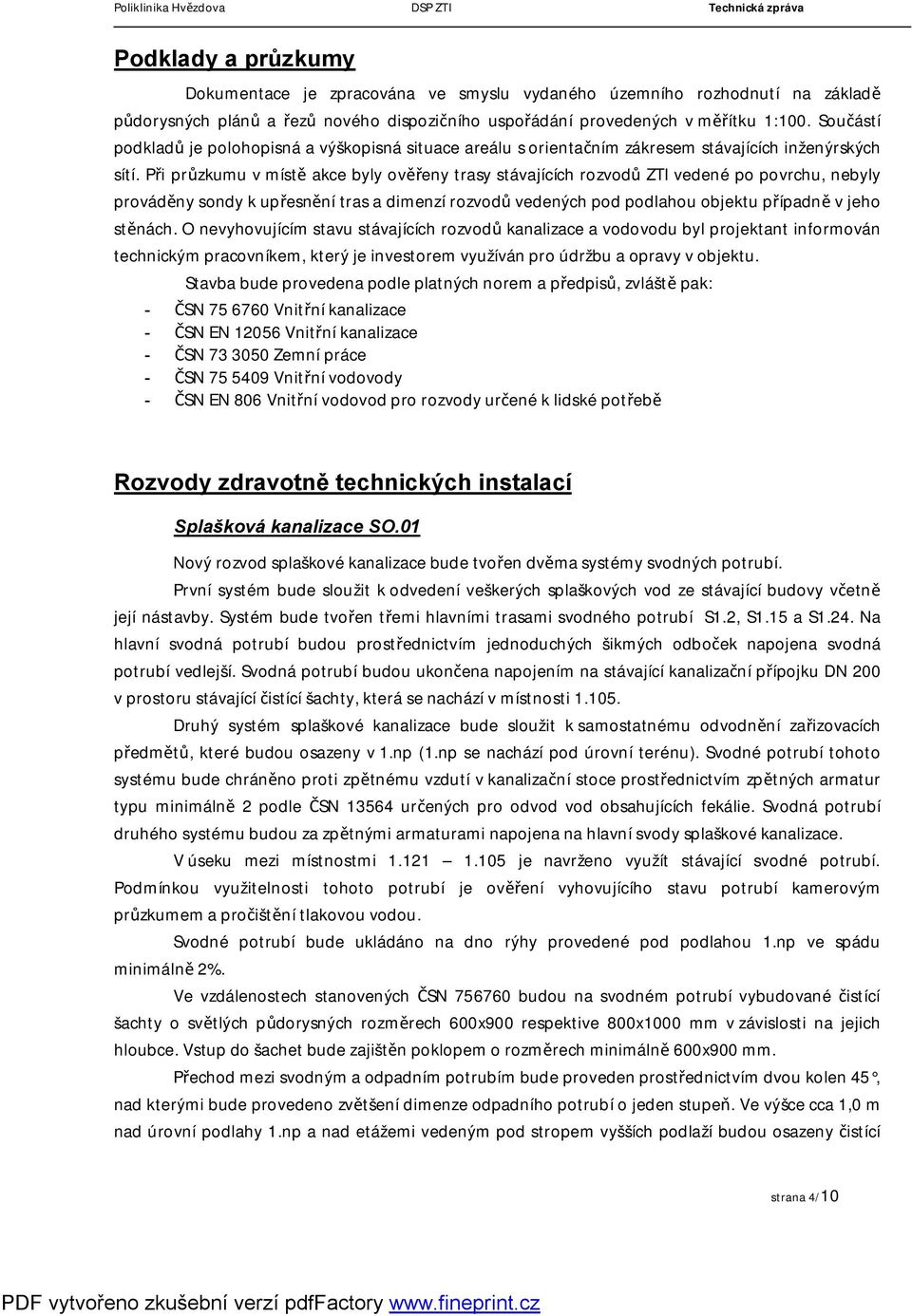

4 Podklady a průzkumy Dokumentace je zpracována ve smyslu vydaného územního rozhodnutí na základě půdorysných plánů a řezů nového dispozičního uspořádání provedených v měřítku 1:100. Součástí podkladů je polohopisná a výškopisná situace areálu s orientačním zákresem stávajících inženýrských sítí. Při průzkumu v místě akce byly ověřeny trasy stávajících rozvodů ZTI vedené po povrchu, nebyly prováděny sondy k upřesnění tras a dimenzí rozvodů vedených pod podlahou objektu případně v jeho stěnách. O nevyhovujícím stavu stávajících rozvodů kanalizace a vodovodu byl projektant informován technickým pracovníkem, který je investorem využíván pro údržbu a opravy v objektu. Stavba bude provedena podle platných norem a předpisů, zvláště pak: - ČSN Vnitřní kanalizace - ČSN EN Vnitřní kanalizace - ČSN Zemní práce - ČSN Vnitřní vodovody - ČSN EN 806 Vnitřní vodovod pro rozvody určené k lidské potřebě Rozvody zdravotně technických instalací Splašková kanalizace SO.01 Nový rozvod splaškové kanalizace bude tvořen dvěma systémy svodných potrubí. První systém bude sloužit k odvedení veškerých splaškových vod ze stávající budovy včetně její nástavby. Systém bude tvořen třemi hlavními trasami svodného potrubí S1.2, S1.15 a S1.24. Na hlavní svodná potrubí budou prostřednictvím jednoduchých šikmých odboček napojena svodná potrubí vedlejší. Svodná potrubí budou ukončena napojením na stávající kanalizační přípojku DN 200 v prostoru stávající čistící šachty, která se nachází v místnosti Druhý systém splaškové kanalizace bude sloužit k samostatnému odvodnění zařizovacích předmětů, které budou osazeny v 1.np (1.np se nachází pod úrovní terénu). Svodné potrubí tohoto systému bude chráněno proti zpětnému vzdutí v kanalizační stoce prostřednictvím zpětných armatur typu minimálně 2 podle ČSN určených pro odvod vod obsahujících fekálie. Svodná potrubí druhého systému budou za zpětnými armaturami napojena na hlavní svody splaškové kanalizace. V úseku mezi místnostmi je navrženo využít stávající svodné potrubí. Podmínkou využitelnosti tohoto potrubí je ověření vyhovujícího stavu potrubí kamerovým průzkumem a pročištění tlakovou vodou. Svodné potrubí bude ukládáno na dno rýhy provedené pod podlahou 1.np ve spádu minimálně 2%. Ve vzdálenostech stanovených ČSN budou na svodném potrubí vybudované čistící šachty o světlých půdorysných rozměrech 600x900 respektive 800x1000 mm v závislosti na jejich hloubce. Vstup do šachet bude zajištěn poklopem o rozměrech minimálně 600x900 mm. Přechod mezi svodným a odpadním potrubím bude proveden prostřednictvím dvou kolen 45, nad kterými bude provedeno zvětšení dimenze odpadního potrubí o jeden stupeň. Ve výšce cca 1,0 m nad úrovní podlahy 1.np a nad etážemi vedeným pod stropem vyšších podlaží budou osazeny čistící strana 4/10

5 tvarovky. K víkům tvarovek musí být zachován přístup např. prostřednictvím instalačních dvířek. Převážná většina odpadů bude prostřednictvím větracího potrubí vyvedena nad úroveň střechy, kde bude ukončena prostřednictvím ventilačních hlavic. Potrubí ukončená pod stropem nižších podlaží budou ukončena provzdušňovacími ventily. K ventilům bude zajištěn přívod dostatečného množství vzduchu neuzavíratelnými mřížkami. Na odpadní potrubí budou prostřednictvím šikmých odboček napojena připojovací potrubí, sloužící k odvodnění jednotlivých zařizovacích předmětů respektive jejich skupin. Připojovací potrubí bude vedeno v rýhách pod omítkou, v prostoru přizdívek sloužících k osazení závěsných zařizovacích předmětů, v podlaze případně pod stropem nižšího podlaží. Potrubí bude ukládáno ve spádu minimálně 3%. Odvod kondenzátu od vzduchotechnických jednotek umístěných nad dveřmi jednotlivých ordinací bude proveden přes sifonové uzávěry se suchou zápachovou uzávěrkou. Odvodnění podlah v místnostech, kde není zajištěno pravidelné doplňování vody, bude zajištěno podlahovými vpustmi se suchou zápachovou uzávěrkou např. systému Primus. Dešťová kanalizace SO.01 Dešťová kanalizace bude sloužit k odvodnění střechy nástavby stávajícího objektu. Dešťové vody budou jímány střešními vpustmi DN s elektrickým ohřevem. Na odpadním potrubí budou ve výšce cca 1,0 m nad úrovní podlahy 1.np a nad etážemi vedeným pod stropem vyšších podlaží budou osazeny čistící tvarovky. K víkům tvarovek musí být zachován přístup např. prostřednictvím instalačních dvířek. Přechod mezi svodným a odpadním potrubím bude proveden prostřednictvím dvou kolen 45, nad kterými bude provedeno zvětšení dimenze odpadního potrubí o jeden stupeň. Svodné potrubí bude ukládáno na dno rýhy provedené pod podlahou 1.np ve spádu minimálně 1%. V úseku mezi místnostmi je navrženo využít stávající svodné potrubí. Podmínkou využitelnosti tohoto potrubí je ověření vyhovujícího stavu potrubí kamerovým průzkumem a pročištění tlakovou vodou. Splašková kanalizace SO.02 Nový rozvod splaškové kanalizace bude tvořen dvěma systémy svodných potrubí. První systém bude sloužit k odvedení veškerých splaškových vod z přístavby. Systém bude tvořen hlavní trasou S2.1, na kterou budou prostřednictvím jednoduchých šikmých odboček napojeny svody vedlejší. Svodné potrubí bude ukončeno napojením na novou kanalizační přípojku DN 200 v prostoru čistící šachty, která bude umístěna v prostoru schodiště Nová kanalizační přípojka je řešena jako samostatný stavební objekt SO.04. Druhý systém splaškové kanalizace bude sloužit k samostatnému odvodnění zařizovacích předmětů, které budou osazeny v 1.np (1.np se nachází pod úrovní terénu). Svodné potrubí tohoto systému bude chráněno proti zpětnému vzdutí v kanalizační stoce prostřednictvím zpětnýé armatury typu minimálně 2 podle ČSN určené pro odvod vod obsahujících fekálie. Svodné potrubí strana 5/10

6 druhého systému bude za zpětnou armaturou napojeno na hlavní svodné potrubí splaškové kanalizace. Svodné potrubí bude ukládáno na dno rýhy provedené pod podlahou 1.np ve spádu minimálně 2%. V prostoru garáží bude umístěna čistící šachta o světlých půdorysných rozměrech 800x1000 mm, ve které bude v úrovni dna osazena čistící tvarovka. Vstup do šachty bude zajištěn pojízdným poklopem o rozměrech minimálně 600x900 mm. Přechod mezi svodným a odpadním potrubím bude proveden prostřednictvím dvou kolen 45, nad kterými bude provedeno zvětšení dimenze odpadního potrubí o jeden stupeň. Ve výšce cca 1,0 m nad úrovní podlahy 1.np a nad etážemi vedeným pod stropem vyšších podlaží budou osazeny čistící tvarovky. K víkům tvarovek musí být zachován přístup např. prostřednictvím instalačních dvířek. Převážná většina odpadů bude prostřednictvím větracího potrubí vyvedena nad úroveň střechy, kde bude ukončena prostřednictvím ventilačních hlavic. Na odpadní potrubí budou prostřednictvím šikmých odboček napojena připojovací potrubí, sloužící k odvodnění jednotlivých zařizovacích předmětů respektive jejich skupin. Připojovací potrubí bude vedeno v rýhách pod omítkou, v prostoru přizdívek sloužících k osazení závěsných zařizovacích předmětů, v podlaze případně pod stropem nižšího podlaží. Potrubí bude ukládáno ve spádu minimálně 3%. Odvod kondenzátu od vzduchotechnických jednotek umístěných nad dveřmi jednotlivých ordinací bude proveden přes sifonové uzávěry se suchou zápachovou uzávěrkou. Odvodnění podlah v místnostech, kde není zajištěno pravidelné doplňování vody, bude zajištěno podlahovými vpustmi se suchou zápachovou uzávěrkou např. systému Primus. Vlastní realizaci SO.02 bude předcházet výstavba provizorního výtahu v prostoru átria stávajícího objektu. Konstrukce výtahu bude zasahovat do trasy stávajícího svodného potrubí jednotné kanalizace, které vede pod podlahou 1.np. Svodné potrubí v nezbytně nutném rozsahu bude přeloženo mimo půdorys výtahové šachty při zachování dimenze stávajícího kanalizačního potrubí předpoklad DN 200, provedení z kameninového potrubí. Dešťová kanalizace SO.02 Dešťová kanalizace bude sloužit k odvodnění zelené střechy přístavby a příjezdové rampy do garáží. Dešťové vody ze střechy budou jímány střešními vpustmi DN 100 s elektrickým ohřevem. Dešťové vody z příjezdové rampy budou zachycovány prefabrikovaným žlabem, který bude osazen před vjezdem do garáží nad úrovní podlahy garáží. Vlastní garážová stání budou odvodňovány prostřednictvím žlábku zaústěného do nepropustné jímky na vyvážení. Dešťové vody z jímky budou likvidovány odbornou firmou jako odpadní vody s možností kontaminace ropnými látkami. Na odpadním potrubí budou ve výšce cca 1,0 m nad úrovní podlahy 1.np a nad etážemi vedeným pod stropem vyšších podlaží budou osazeny čistící tvarovky. K víkům tvarovek musí být zachován přístup např. prostřednictvím instalačních dvířek. Přechod mezi svodným a odpadním potrubím bude proveden prostřednictvím dvou kolen 45, nad kterými bude provedeno zvětšení dimenze odpadního potrubí o jeden stupeň. strana 6/10

7 Svodné potrubí bude ukládáno na dno rýhy provedené pod podlahou 1.np ve spádu minimálně 1%. V prostoru garáží bude umístěna čistící šachta o světlých půdorysných rozměrech 800x1000 mm, ve které bude v úrovni dna osazena čistící tvarovka. Vstup do šachty bude zajištěn pojízdným poklopem o rozměrech minimálně 600x900 mm. Vodovod SO.01 Nástavba stávajícího objektu bude realizována po provedení SO.02 Přístavba budovy č.p Při realizaci tedy bude k dispozici nová přípojka studené vody DN 80 a úseky nového ležatého potrubí, které budou provedeny jak součást SO.02. Jedná se o ležaté potrubí vedené pod stropem chodby v úseku mezi místností schodištěm Nový ležatý rozvod vody bude veden pod stropem 1.np. Hlavní trasy budou vedeny v prostoru chodeb, technických místností a šaten personálu. Souběžně bude vedeno potrubí studené a teplé vody včetně cirkulace případně hydrantový rozvod. V uzlových bodech budou na ležatém potrubí osazeny uzavírací armatury umožňující uzavření jednotlivých provozních celků a provedení případných oprav. Z hlavních tras budou provedeny odbočky k jednotlivým stoupacím potrubím vedoucím do vyšších podlaží. Před jednotlivými trasami stoupacího potrubí budou na potrubí studené a teplé vody osazeny uzavírací armatury s možností vypouštění stoupacího potrubí. Na cirkulačním potrubí budou umístěny regulační ventily umožňující vyvážení rozvodu teplé vody v objektu. Na přípojkách jednotlivých místností nebo provozních celků budou osazeny uzavírací armatury. Podle případných požadavků investora budou na tyto přípojky osazeny podružné vodoměry umožňující fakturaci mezi nájemcem a pronajímatelem. Zařizovací předměty se stojánkovými bateriemi, pisoáry a WC budou připojeny přes rohové ventily. Technologická zařízení zdravotnické technologie případně gastroprovozu (např. konvektomat, mycí stroj, parní sterilizátor) vyžaduje pro svůj provoz změkčenou vodu. Na přípojkách těchto zařízení budou osazeny úpravny s výkonem odpovídajícím spotřebě příslušných zařízení. Pro potřeby závlahy zelených ploch u parkoviště bude na venkovní stěně obvodové stěny osazen výtokový ventil DN 15 se šroubením na hadici v protimrazové úpravě. Hydrantové skříně s výzbrojí D 25 s tvarově stálými hadicemi délky 30 m budou osazeny při schodištích. Vodovod SO.02 Přístavba budovy č.p bude realizována před nástavbou stávajícího objektu. Součástí realizace budou některé trubní rozvody v prostorách stávající budovy. Studená voda bude napojena na novou vodovodní přípojku DN 80, která je řešena jako samostatný stavební objekt SO.03. Přírubová vodoměrná sestava bude umístěna ve skladové místnosti a bude tvořena: - šoupětem DN 80 - filtrem strana 7/10

8 - vodoměrem Qn 3 m3/hod - zpětnou klapkou vloženou mezi dvě šoupata/kulové kohouty s vypouštěním. Před vodoměrem bude osazen uklidňovací kus v délce minimálně 5xDN, za vodoměrem v délce minimálně 3xDN. Pro montáž vodoměru bude vynechána délka minimálně 230 mm. Bezprostředně za vodoměrnou sestavou bude rozvod studené vody rozdělen na distribuční a hydrantový rozvod. Distribuční rozvod bude zásobovat jednotlivé zařizovací předměty a zdravotnická zařízení. Hydrantový rozvod bude přivádět vodu k hydrantovým skříním sloužícím k prvnímu protipožárnímu zásahu. V místě rozdělení budou osazeny uzavírací armatury umožňující samostatné uzavření obou rozvodů. Na hydrantovém rozvodu bude osazen oddělovač bránící zpětnému nasátí stagnující vody do distribučního vodovodu. Teplá voda včetně cirkulace bude napojena na stávající přípojky v místnosti Na potrubí budou osazeny uzavírací armatury, cirkulační čerpadlo umožňující nucený cirkulační oběh a měřicí armatury podle zvyklostí Pražské teplárenské. Nový ležatý rozvod vody bude veden pod stropem 1.np v prostorách garáží a schodiště. Jelikož se v případě garáží jedná o netemperované prostory, předpokládá se použití elektrického ohřevu rozvodu studené vody. Souběžně bude vedeno potrubí studené a teplé vody včetně cirkulace případně hydrantový rozvod. Na rozhraní nové a stávající budovy budou osazeny uzavírací armatury umožňující samostatné uzavření obou budov. Z hlavní trasy budou provedeny odbočky k jednotlivým stoupacím potrubím vedoucím do vyšších podlaží. Před jednotlivými trasami stoupacího potrubí budou na potrubí studené a teplé vody osazeny uzavírací armatury s možností vypouštění stoupacího potrubí. Na cirkulačním potrubí budou umístěny regulační ventily umožňující vyvážení rozvodu teplé vody v objektu. Na přípojkách jednotlivých místností nebo provozních celků budou osazeny uzavírací armatury. Podle případných požadavků investora budou na tyto přípojky osazeny podružné vodoměry umožňující fakturaci mezi nájemcem a pronajímatelem. Zařizovací předměty se stojánkovými bateriemi, pisoáry a WC budou připojeny přes rohové ventily. Uzavírací armatury budou rovněž osazeny na připojovacím potrubí stomatologických souprav. Pro potřeby závlahy zelené střechy bude na venkovní stěně strojovny chlazení osazen výtokový ventil DN 15 se šroubením na hadici v protimrazové úpravě. Materiál ZTI Kanalizační rozvod bude proveden v celém rozsahu z plastového potrubí. Pro rozvod dešťové kanalizace, větracího potrubí a svodů vedených pod podlahou 1.np bude použito PVC potrubí systému KG. Odpady splaškové kanalizace a připojovací potrubí bude provedeno z PP potrubí systému HT. Dle ČSN , čl Utěsnění prostupů rozvodů a instalací požárně dělícími konstrukcemi bude řešeno v souladu s ČSN čl. 6.2 budou utěsněny hmotou třídy reakce na oheň A1 nebo A2. Těsnící konstrukce musí vykazovat stejnou požární odolnost jako konstrukce, kterou rozvody procházejí. Nepožaduje se však vyšší požární odolnost než 90 minut. Nový vodovodní rozvod distribuční i hydrantový bude proveden z PPR PN min. 16 potrubí spojovaného polyfuzním svařováním o vnějším průměru mm. Potrubí bude v celém rozsahu strana 8/10

9 opatřeno tepelnou izolací. Rozvod studené vody izolací tloušťky doporučené výrobcem konkrétního druhu potrubí, které bude při realizaci použito (předpokládá se tl. min. 13 mm při λ = 0,04 W/mk). Teplá voda a cirkulace bude izolována tepelnou izolací v tloušťkách podle vyhlášky 193/2007 předpoklad minimálně 30 mm při λ = 0,04 W/mk. Zařizovací předměty V hygienickém zázemí objektu budou použity běžné zařizovací předměty ve standardním provedení. Jedná se o klozety v závěsném provedení případně v provedení kombi s nízko položenou splachovací nádržkou, umývadla s nástěnnými pákovými bateriemi, keramické výlevky DN 100 s nástěnnými pákovými bateriemi, pisoáry s bezdotykovým ovládáním. V ordinacích se předpokládá osazení běžných umyvadel a dřezů s nástěnnými pákovými bateriemi. Sprchové kouty pro pacienty budou provedeny s podlahovou vpustí, pro personál se sprchovými vaničkami. Speciální zařizovací předměty ve zdravotnických provozech budou určeny v dalším stupni projektové dokumentace zpracovatelem zdravotnické technologie. V hygienickém zázemí pro imobilní musí být použity zařizovací předměty určené pro použití v těchto místnostech podle požadavků Vyhl. 398/2009Sb. (horní hrana umyvadla 800 mm nad podlahou, horní hrana sedátka klozetu 460 mm nad podlahou, stojánková umyvadlová baterie s pákovým ovládáním apod.). Výpočty Výpočet potřeby studené vody je proveden podle přílohy č.12 k vyhlášce č.120/2011: - zdravotnický personál 72 osob po 18 m3/rok (72 l/den) l/den - THP pracovníci 6 osob po 14 m3/rok (56 l/den) 336 l/den - pracovníci gastro provozu 4 osoby po 30 m3/rok (120 l/den) 480 l/den - zaměstnanci prodejen 15 osob po 18 m3/rok (72 l/den) l/den - ležící pacienti 10 osob po 30 m3/rok (120 l/den) l/den - pacienti ordinací 24 osob/ordinaci /den = 900 osob po 2 m3/rok (8 l/den) l/den Celkem l/den Průměrná denní potřeba Qp = l/den Maximální denní potřeba Qd = Qp * 1,29 = l/den Maximální hodinová potřeba Qh = Qd * 2,3/24 = l/hod Průměrná denní potřeba Qp = l odpovídá množství splaškových vod, které budou denně odvedeny do veřejné kanalizace. Současný stav: - zdravotnický personál 29 osob po 18 m3/rok (72 l/den) l/den - THP pracovníci 2 osoby po 14 m3/rok (56 l/den) 112 l/den - pacienti ordinací 360 osob po 2 m3/rok (8 l/den) l/den Součet l/den strana 9/10

10 Oproti současnému stavu dojde k navýšení průměrné denní potřeby o l/den Množství teplé vody je stanoveno v souladu s ČSN EN Tepelné soustavy v budovách výpočtová metoda pro stanovení energetických potřeb a účinností soustavy soustavy teplé vody, charakteristiky potřeb ve výši 40% průměrné potřeby vody a činí l/den. V objektu se nepředpokládá žádný špičkový odběr. Výpočet množství dešťových vod odváděných do veřejné kanalizace je proveden podle ČSN Ak komunikace - vjezdová rampy do garáží 54 m2 - As tvrdá střecha objektu m2 - Az zelená střecha 310 m2 - Ck součinitel odtoku komunikace 0,8 - Cs součinitel odtoku střecha 1,0 - Cz součinitel odtoku zelené střechy 0,5 - i intenzita směrodatného deště pro jednotnou kanalizaci 0,0205 l/s.m2 Qr = i * (Ak * Ck + As * Cs + Az * Cz) = 0,0205 * (54 * 0, * 1, * 0,5) = = 0,0205 * 1286,2 = 26,4 l/s Při předpokládaném ročním srážkovém úhrnu 528 mm bude do veřejné kanalizace ročně odvedeno 679,1 m3 dešťových vod. Současný stav: - As tvrdá střecha 956 m2 Qrs = i * As * Cs = 0,0205 * 956 * 1 = 19,6 l/s Oproti současnému stavu dojde k navýšení odtoku dešťových vod do veřejné kanalizace o 6,8 l/s, roční množství odváděné do veřejné kanalizace bude přístavbou objektu navýšeno o 174,4 m3 dešťových vod. Závěrečná ustanovení Dokumentace byla zpracována na základě zadání, informací, podkladů, průzkumů a znalostí platných ke dni jejího vzniku. V případě nejasností, zjištění nepřesnosti resp. omylu kontaktujte projektanta. Nedílnou součástí této technické zprávy je výkresová část. Zpracoval 06/2013 ing. Ondřej Šmejkal strana 10/10
