cb-energo Technická zpráva Energeticko-technická poradenská a projekční kancelář parc.č. 765/4; k.ú. Velichov Investor:

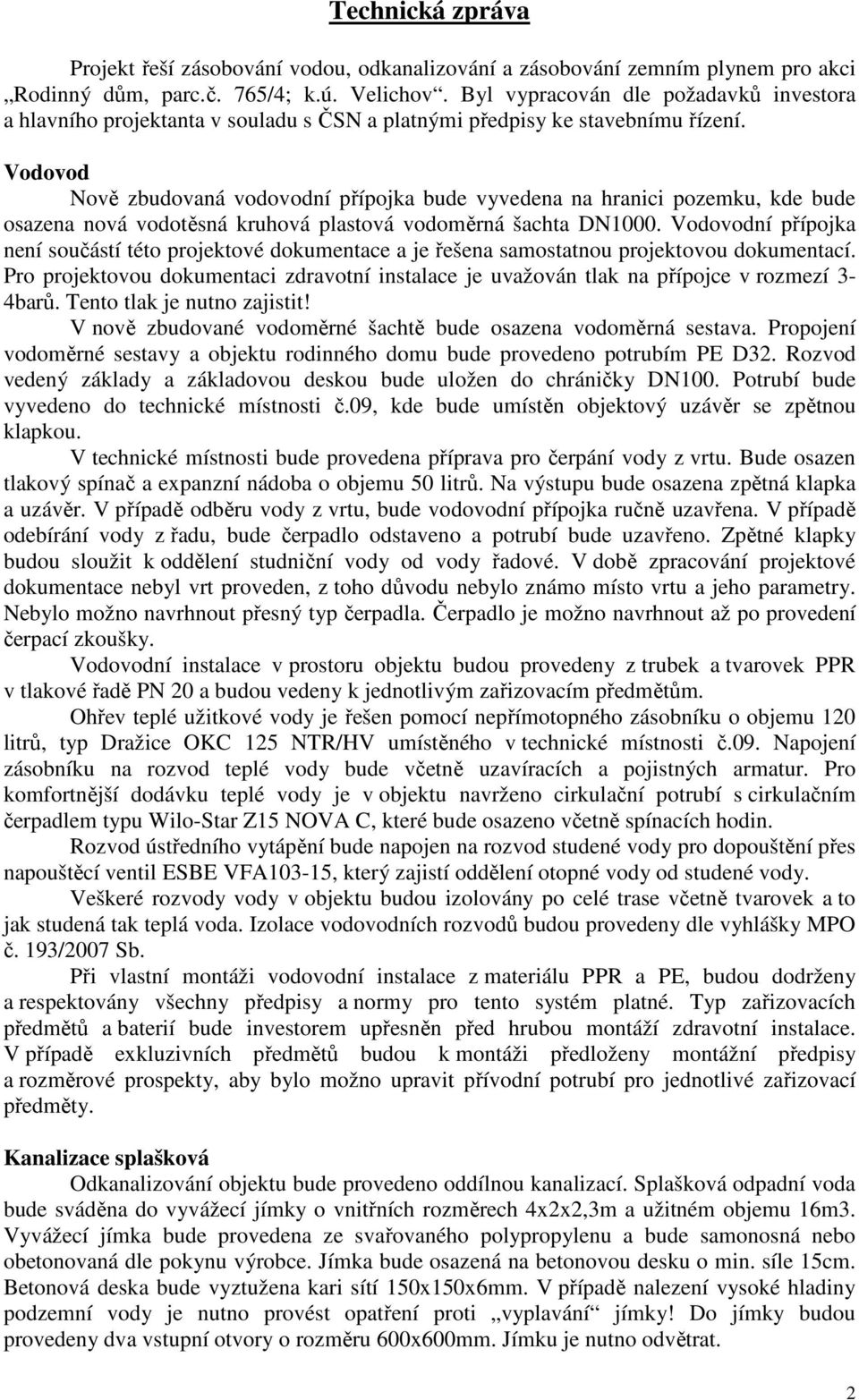

Transkript

1 Senovážné nám. 2, České Budějovice Tel.: , Energeticko-technická poradenská a projekční kancelář skarda@cb-energo.cz cb-energo Stavba: Investor: Stupeň PD: Rodinný dům parc.č. 765/4; k.ú. Velichov VLS ČR s.p., divize Karlovy Vary Mattoniho nábř. 203/130, Karlovy Vary Projekt jednostupňové dokumentace Zak. č.: Technická zpráva Zpracovatelská profese: Zdravotní instalace Č. Budějovice Prosinec 2012 Vypracoval: Ing. Vomáčka Ondřej

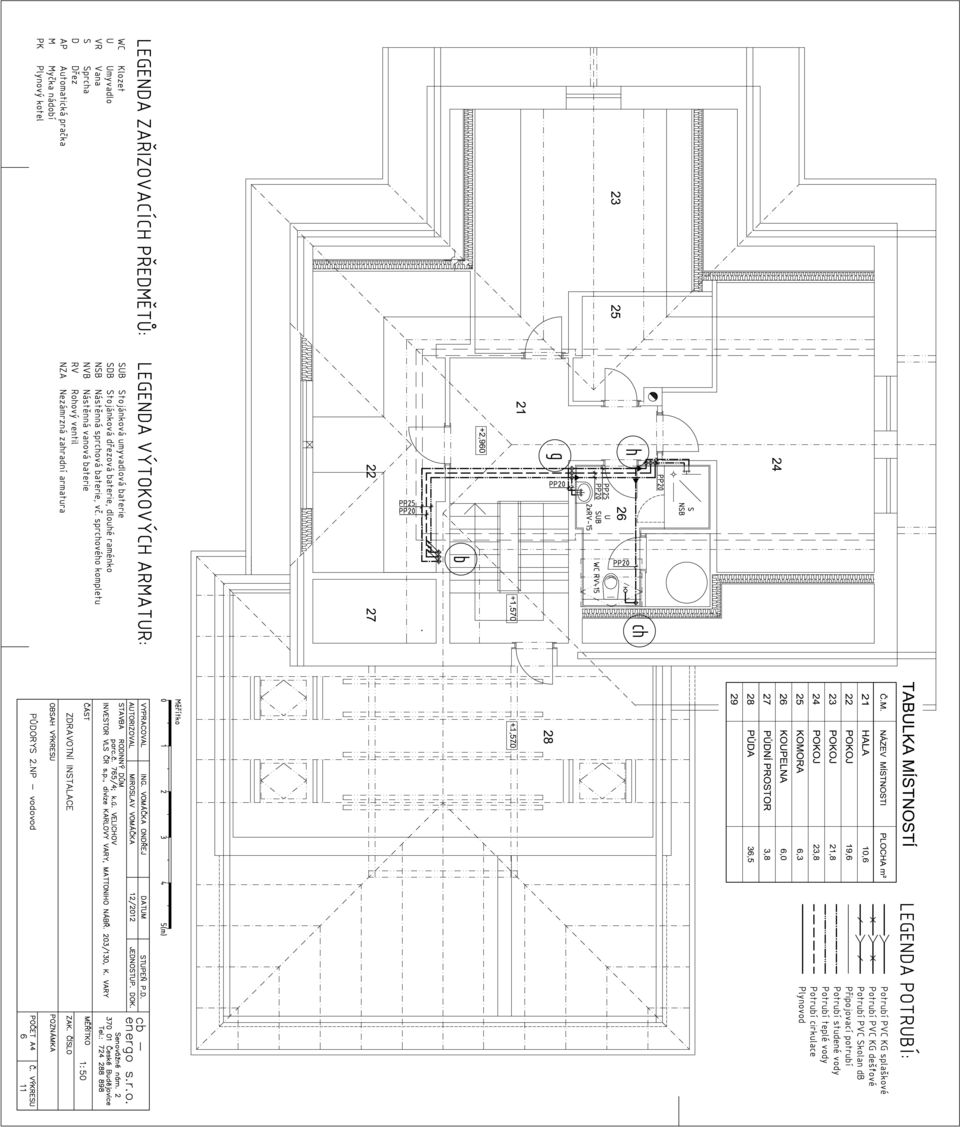

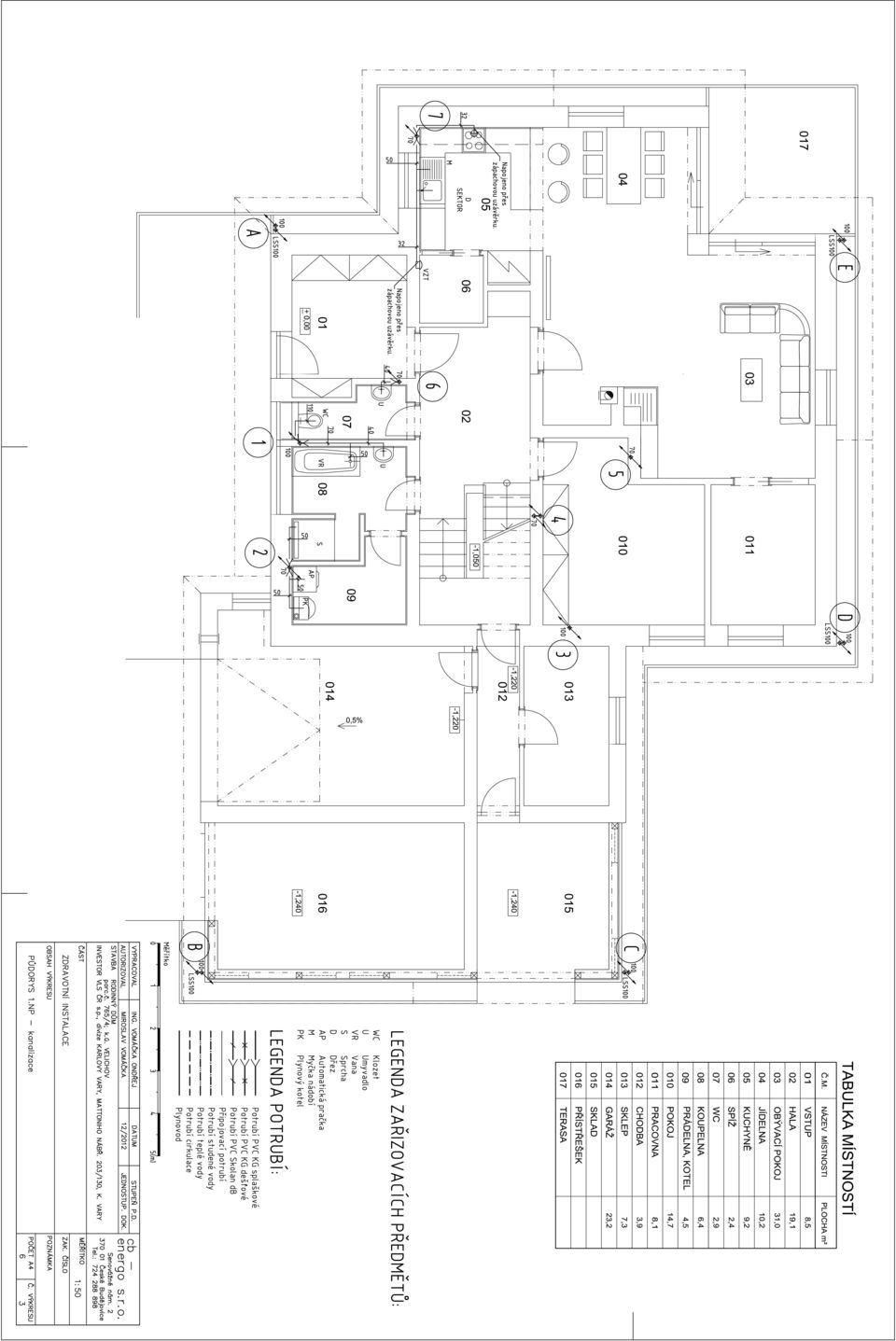

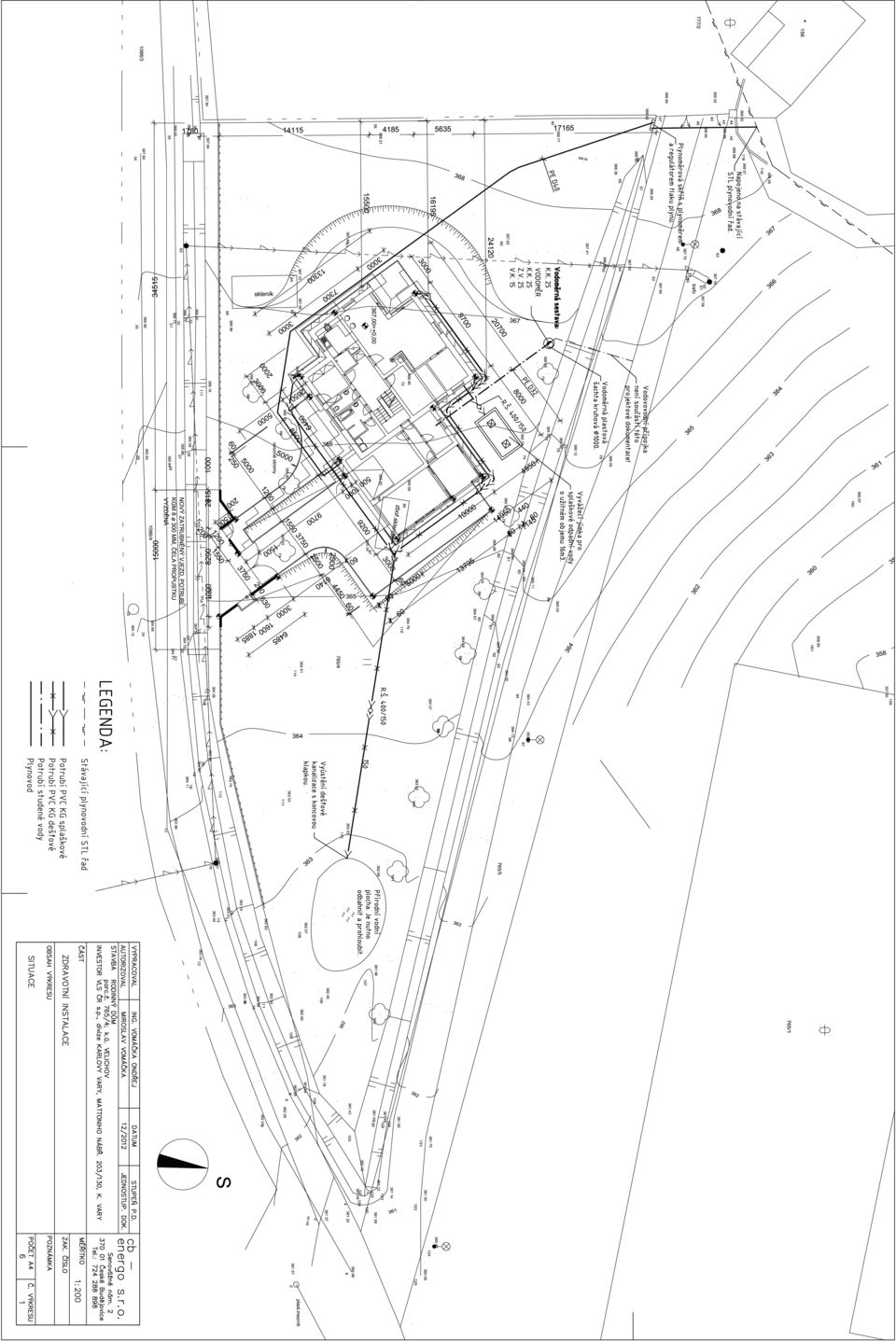

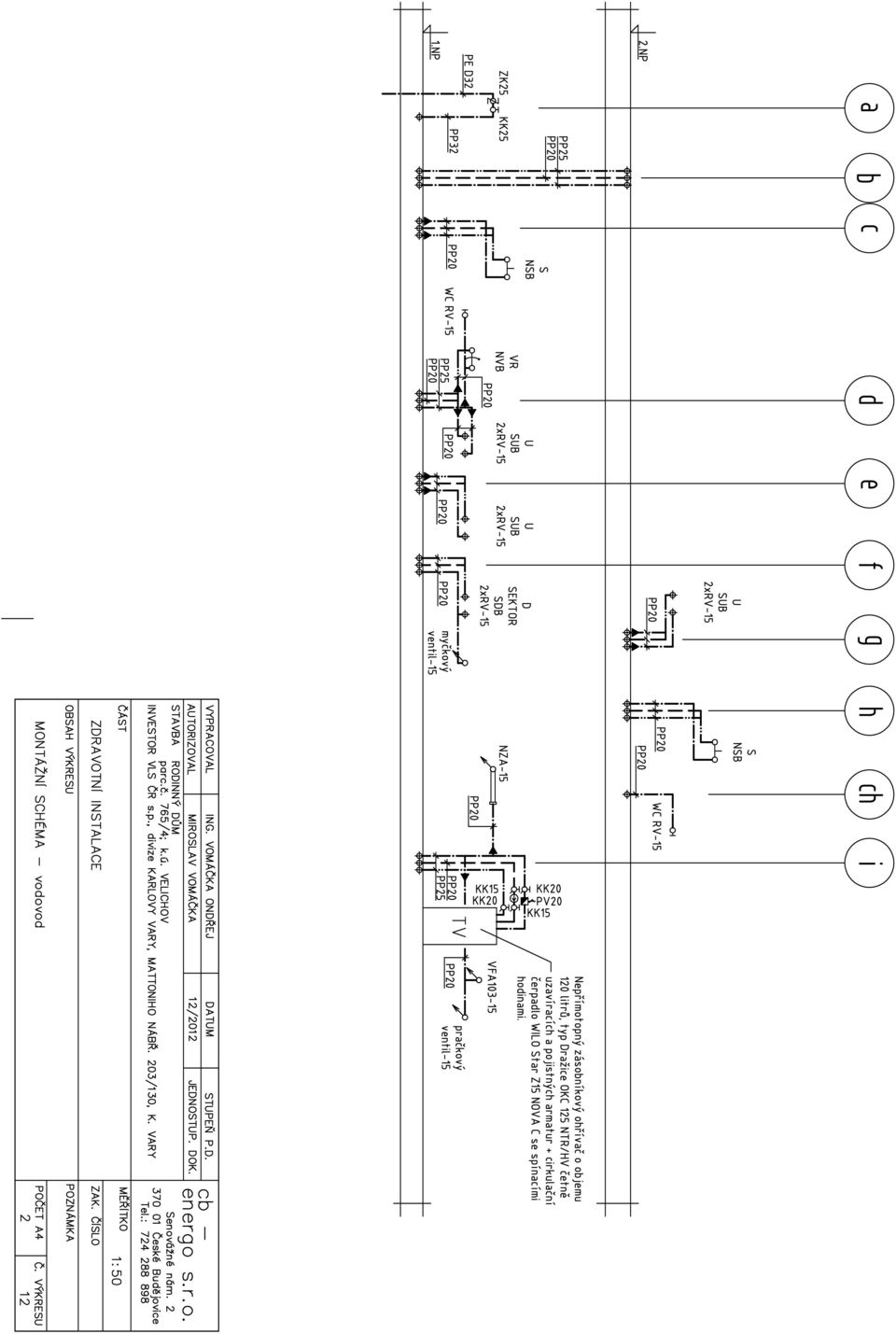

2 Technická zpráva Projekt řeší zásobování vodou, odkanalizování a zásobování zemním plynem pro akci Rodinný dům, parc.č. 765/4; k.ú. Velichov. Byl vypracován dle požadavků investora a hlavního projektanta v souladu s ČSN a platnými předpisy ke stavebnímu řízení. Vodovod Nově zbudovaná vodovodní přípojka bude vyvedena na hranici pozemku, kde bude osazena nová vodotěsná kruhová plastová vodoměrná šachta DN1000. Vodovodní přípojka není součástí této projektové dokumentace a je řešena samostatnou projektovou dokumentací. Pro projektovou dokumentaci zdravotní instalace je uvažován tlak na přípojce v rozmezí 3-4barů. Tento tlak je nutno zajistit! V nově zbudované vodoměrné šachtě bude osazena vodoměrná sestava. Propojení vodoměrné sestavy a objektu rodinného domu bude provedeno potrubím PE D32. Rozvod vedený základy a základovou deskou bude uložen do chráničky DN100. Potrubí bude vyvedeno do technické místnosti č.09, kde bude umístěn objektový uzávěr se zpětnou klapkou. V technické místnosti bude provedena příprava pro čerpání vody z vrtu. Bude osazen tlakový spínač a expanzní nádoba o objemu 50 litrů. Na výstupu bude osazena zpětná klapka a uzávěr. V případě odběru vody z vrtu, bude vodovodní přípojka ručně uzavřena. V případě odebírání vody z řadu, bude čerpadlo odstaveno a potrubí bude uzavřeno. Zpětné klapky budou sloužit k oddělení studniční vody od vody řadové. V době zpracování projektové dokumentace nebyl vrt proveden, z toho důvodu nebylo známo místo vrtu a jeho parametry. Nebylo možno navrhnout přesný typ čerpadla. Čerpadlo je možno navrhnout až po provedení čerpací zkoušky. Vodovodní instalace v prostoru objektu budou provedeny z trubek a tvarovek PPR v tlakové řadě PN 20 a budou vedeny k jednotlivým zařizovacím předmětům. Ohřev teplé užitkové vody je řešen pomocí nepřímotopného zásobníku o objemu 120 litrů, typ Dražice OKC 125 NTR/HV umístěného v technické místnosti č.09. Napojení zásobníku na rozvod teplé vody bude včetně uzavíracích a pojistných armatur. Pro komfortnější dodávku teplé vody je v objektu navrženo cirkulační potrubí s cirkulačním čerpadlem typu Wilo-Star Z15 NOVA C, které bude osazeno včetně spínacích hodin. Rozvod ústředního vytápění bude napojen na rozvod studené vody pro dopouštění přes napouštěcí ventil ESBE VFA103-15, který zajistí oddělení otopné vody od studené vody. Veškeré rozvody vody v objektu budou izolovány po celé trase včetně tvarovek a to jak studená tak teplá voda. Izolace vodovodních rozvodů budou provedeny dle vyhlášky MPO č. 193/2007 Sb. Při vlastní montáži vodovodní instalace z materiálu PPR a PE, budou dodrženy a respektovány všechny předpisy a normy pro tento systém platné. Typ zařizovacích předmětů a baterií bude investorem upřesněn před hrubou montáží zdravotní instalace. V případě exkluzivních předmětů budou k montáži předloženy montážní předpisy a rozměrové prospekty, aby bylo možno upravit přívodní potrubí pro jednotlivé zařizovací předměty. Kanalizace splašková Odkanalizování objektu bude provedeno oddílnou kanalizací. Splašková odpadní voda bude sváděna do vyvážecí jímky o vnitřních rozměrech 4x2x2,3m a užitném objemu 16m3. Vyvážecí jímka bude provedena ze svařovaného polypropylenu a bude samonosná nebo obetonovaná dle pokynu výrobce. Jímka bude osazená na betonovou desku o min. síle 15cm. Betonová deska bude vyztužena kari sítí 150x150x6mm. V případě nalezení vysoké hladiny podzemní vody je nutno provést opatření proti vyplavání jímky! Do jímky budou provedeny dva vstupní otvory o rozměru 600x600mm. Jímku je nutno odvětrat. 2

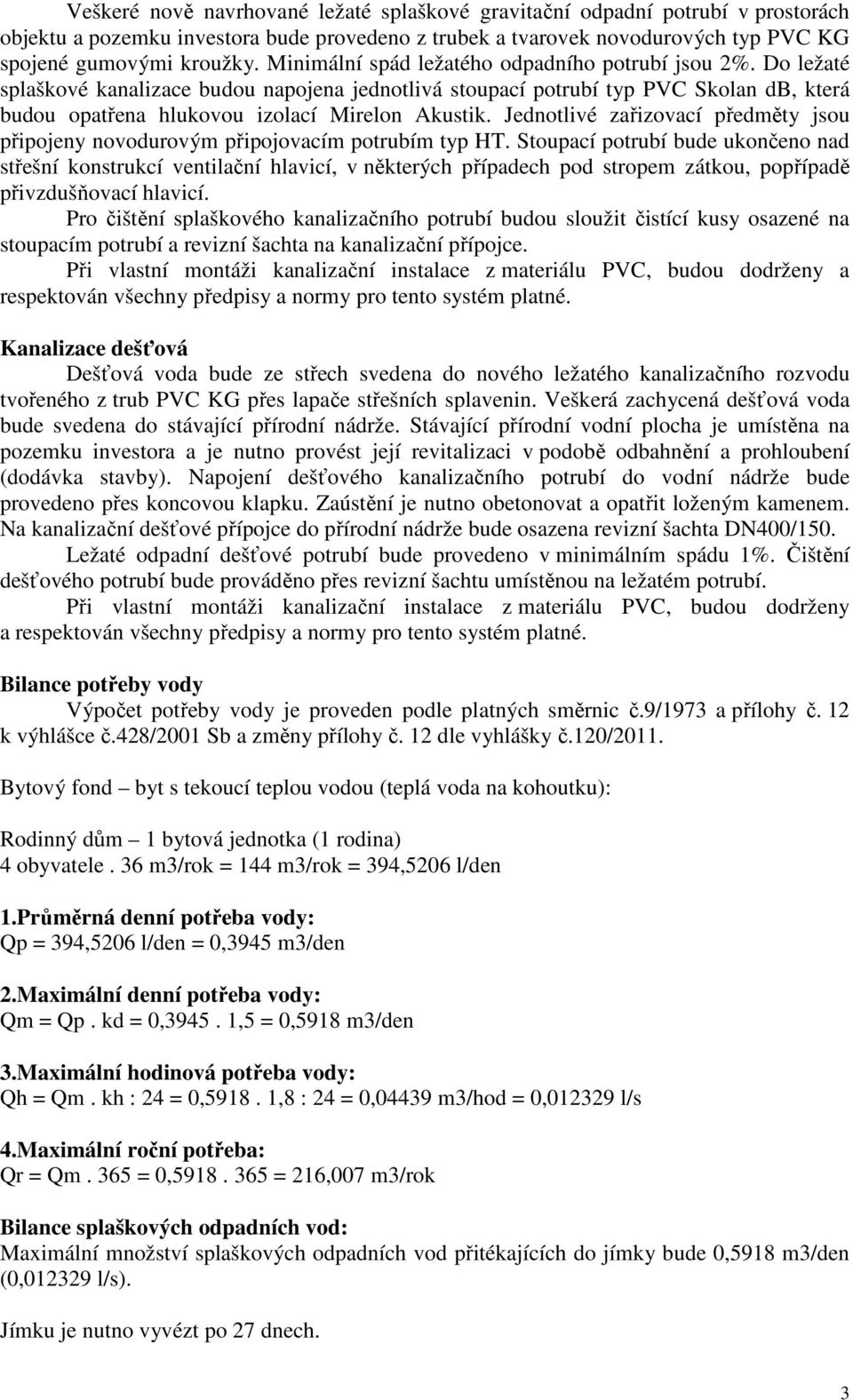

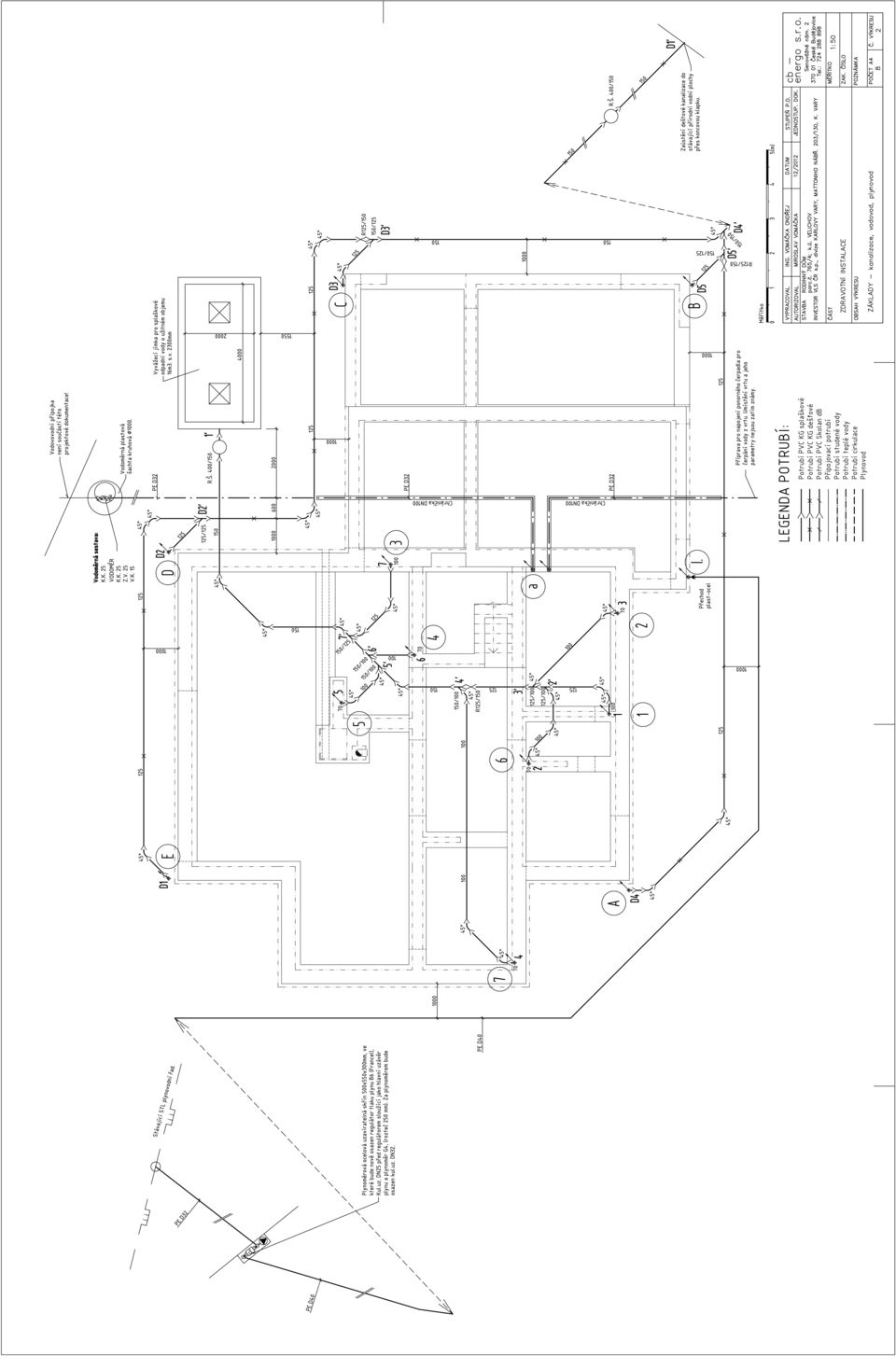

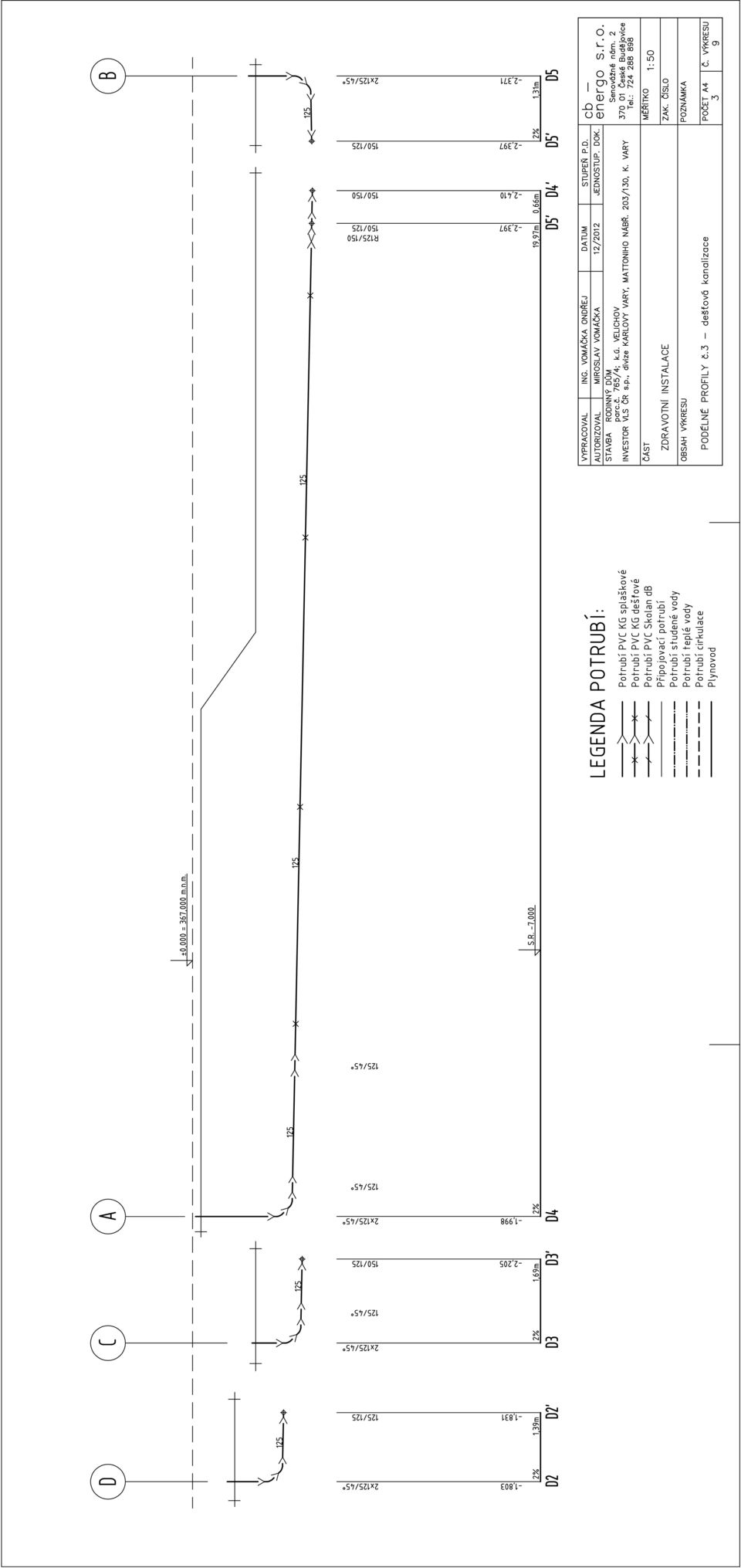

3 Veškeré nově navrhované ležaté splaškové gravitační odpadní potrubí v prostorách objektu a pozemku investora bude provedeno z trubek a tvarovek novodurových typ PVC KG spojené gumovými kroužky. Minimální spád ležatého odpadního potrubí jsou 2%. Do ležaté splaškové kanalizace budou napojena jednotlivá stoupací potrubí typ PVC Skolan db, která budou opatřena hlukovou izolací Mirelon Akustik. Jednotlivé zařizovací předměty jsou připojeny novodurovým připojovacím potrubím typ HT. Stoupací potrubí bude ukončeno nad střešní konstrukcí ventilační hlavicí, v některých případech pod stropem zátkou, popřípadě přivzdušňovací hlavicí. Pro čištění splaškového kanalizačního potrubí budou sloužit čistící kusy osazené na stoupacím potrubí a revizní šachta na kanalizační přípojce. Při vlastní montáži kanalizační instalace z materiálu PVC, budou dodrženy a respektován všechny předpisy a normy pro tento systém platné. Kanalizace dešťová Dešťová voda bude ze střech svedena do nového ležatého kanalizačního rozvodu tvořeného z trub PVC KG přes lapače střešních splavenin. Veškerá zachycená dešťová voda bude svedena do stávající přírodní nádrže. Stávající přírodní vodní plocha je umístěna na pozemku investora a je nutno provést její revitalizaci v podobě odbahnění a prohloubení (dodávka stavby). Napojení dešťového kanalizačního potrubí do vodní nádrže bude provedeno přes koncovou klapku. Zaústění je nutno obetonovat a opatřit loženým kamenem. Na kanalizační dešťové přípojce do přírodní nádrže bude osazena revizní šachta DN400/150. Ležaté odpadní dešťové potrubí bude provedeno v minimálním spádu 1%. Čištění dešťového potrubí bude prováděno přes revizní šachtu umístěnou na ležatém potrubí. Při vlastní montáži kanalizační instalace z materiálu PVC, budou dodrženy a respektován všechny předpisy a normy pro tento systém platné. Bilance potřeby vody Výpočet potřeby vody je proveden podle platných směrnic č.9/1973 a přílohy č. 12 k výhlášce č.428/2001 Sb a změny přílohy č. 12 dle vyhlášky č.120/2011. Bytový fond byt s tekoucí teplou vodou (teplá voda na kohoutku): Rodinný dům 1 bytová jednotka (1 rodina) 4 obyvatele. 36 m3/rok = 144 m3/rok = 394,5206 l/den 1.Průměrná denní potřeba vody: Qp = 394,5206 l/den = 0,3945 m3/den 2.Maximální denní potřeba vody: Qm = Qp. kd = 0, ,5 = 0,5918 m3/den 3.Maximální hodinová potřeba vody: Qh = Qm. kh : 24 = 0, ,8 : 24 = 0,04439 m3/hod = 0, l/s 4.Maximální roční potřeba: Qr = Qm. 365 = 0, = 216,007 m3/rok Bilance splaškových odpadních vod: Maximální množství splaškových odpadních vod přitékajících do jímky bude 0,5918 m3/den (0, l/s). Jímku je nutno vyvézt po 27 dnech. 3

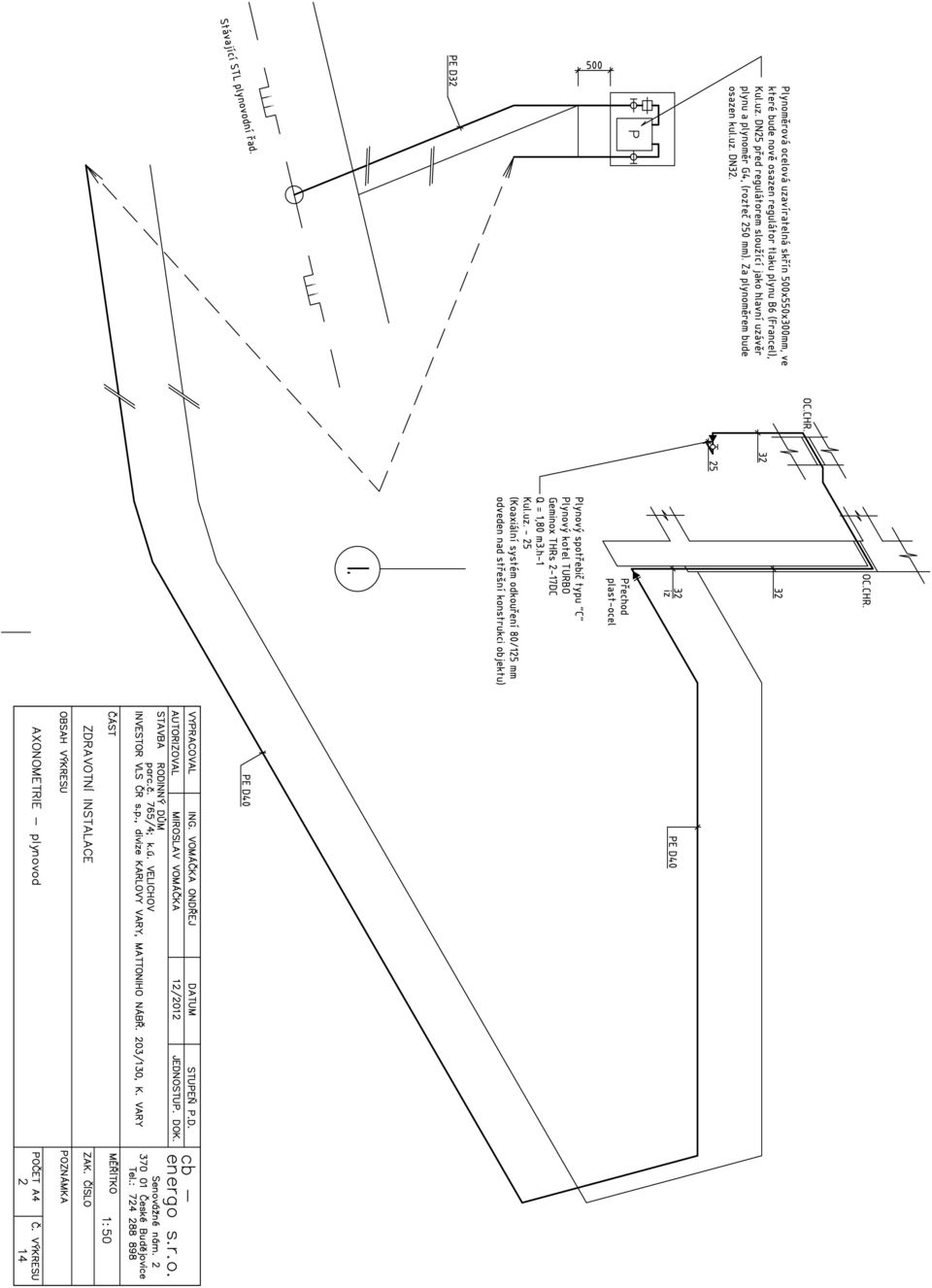

4 Potřeba vody dle ČSN : - obytné budovy (rodinný dům) QD = 0,66 l/s = 2,376 m3/h Potřeba požární vody: Požární specialista nevznesl žádný požadavek na požární vodu. Bilance dešťových odpadních vod: Plocha střešní konstrukce: 290,4 m2 Přívalový déšť 15 minut: 145 l/s/ha Příval: Qd = 0, ,4 = 4,21 l/s Celkové množství dešťové vody po 15 min. přívalového deště: M = 4, = 3,789m3 Po provedení montáže instalace bude provedena tlaková zkouška vodovodního potrubí a těsnostní zkouška kanalizačního potrubí dle ČSN a ČSN Po provedení zkoušek potrubí investor obdrží o provedené tlakové a těsnostní zkoušce protokol. Plynovod Do objektu bude provedena nová plynová STL přípojka z plastových trubek PE D32, která bude vyvedena do zděného pilíře na hranici pozemku. Ve zděném pilíři bude osazena ocelová uzavíratelná plynoměrová skříňka 500x550x300 mm, ve které bude nově osazen regulátor tlaku plynu B6 (např. Francel), kul. uzávěr DN25 před regulátorem sloužící jako hlavní uzávěr plynu, plynoměr G4 (rozteč 250mm, včetně příslušenství dle TPG 60901) a kul. uzávěr DN32 za plynoměrem. Hlavní uzávěr plynu bude řádně a trvale označen dle ČSN. Nově navržený plynovod bude od zděného pilíře do objektu veden zeminou a bude proveden z trubek plastových PE D40. V celém objektu bude rozvod řešen z trubek ocelových bezešvých závitových černých normálních. Potrubí bude vedeno po povrchu zdiva a částečně pod lehkou omítkou. Spoje rozvodu budou svařované. Celý ocelový rozvod bude opatřen nátěrem dle TPG. V objektu je navržen plynový kondenzační kotel (typ provedení C ) v provedení TURBO. Pro plynový kotel bude osazen koaxiální systém odkouření 80/125 mm, který bude vyveden nad střešní konstrukci rodinného domku. Koaxiální systém odkouření plynového kotle bude provedeno dle TPG a požadavku výrobce. Požadovaný příkon zemního plynu: 1 ks plynový kondenzační kotel Geminox THRs 2-17C TURBO 1,8 m 3.h -1 Celkový příkon zemního plynu: 1,8 m 3.h -1 Na tuto spotřebu zemního plynu je navržen plynoměr G4, který bude osazen v plynoměrné skříni na hranici pozemku. Pro plynoměr se provede příprava dle TPG Při provádění montážních prací budou dodrženy a respektovány všechna ustanovení normy ČSN EN 1775, G a to zejména: sklon a upevnění plynovodu, opatření plynovodu ocelovými chráničkami při jeho prostupu nosnými konstrukcemi domu, osazení plynových kohoutů před plynoměr a každý spotřebič, provedení úspěšné zkoušky těsnosti plynovodu provedené montážní organizací, opatření plynovodu ochranným nátěrem (v chráničkách ještě před tlakovou zkouškou) apod. Při provádění veškerých prací je nutné se řídit příslušnými předpisy o bezpečnosti práce. Ostatní údaje a dispoziční řešení je zřejmé z výkresové části projektové dokumentace, 4

5 která tvoří s touto technickou zprávou nedílnou část. Při všech pracích nutno respektovat ČSN EN 1775, TPG 70401, TPG a TPG Při montáži všech instalací je nutné provádět kontrolu se všemi ostatními rozvody z důvodu křížení, aby nedošlo k poškození jednotlivých instalací. Při provádění veškerých prací je nutné se řídit příslušnými předpisy o bezpečnosti práce. Vypracoval: Ing. Vomáčka Ondřej České Budějovice, Prosinec
