1 Instalační manuál Typ: Spínaný zdroj pro napájení LED Určeno pro LP, AP, ELN, LPF, PLN, HLN, PLC, PCD, PLD, PLP, HLP, CEN, CLG, HLG, HSG, HVG(C), LDV, LCM. Úvod Spínaný zdroj pro napájení LED poskytuje proud/napětí nebo generuje nastavitelný proud ovládaný externím tlumičem pro LED. V závislosti na typu nebo designu zvládají některé pouze PFC, ale také mohou být umístěny v prašném nebo vlhkém prostředí.. Spínané zdroje pro napájení LED Mean Well mají kovový kryt, plastový kryt a PCB typy. Instalace (1) Před zahájením instalace nebo údržby odpojte zdroj energie. Ujistěte se, aby se nemohl sám znovu připojit! (2) Zajistěte kolem jednotky dostatečné odvětrávání a nic na ni nepokládejte. Pokud je sousední zařízení zdrojem tepla, zajistěte mezeru mezi oběma přístroji alespoň cm. (3) Jiné uchycení, než standardním způsobem nebo práce při vysoké teplotě mohou zvýšit vnitřní teplotu komponentů a bude potřeba snížit zatížení výchozího proudu. Pro ideální uchycení a informace o křivce snížení zatížení výstupu se podívejte na specifikace. (4) Aktuální zatížení schváleného primárního/sekundárního kabelu by mělo být větší nebo rovné tomu, jaké má jednotka. Podívejte se na specifikace. (5) U zdrojů pro napájení LED s voděodolnými konektory se ujistěte, že spojení mezi jednotkou a světly je pevné, aby se do systému nedostala voda. (6) U tlumitelných zdrojů napájení LED se ujistěte, že váš ovladač útlumu je schopný fungovat s těmito jednotkami. Pro sérii ELN je třeba typ "D" nebo "P", vyžaduje 40mA pro každou jednotku; pro útlumovou funkci "3 v 1", např. série HLG a LPF vyžadují 0.15mA pro každou jednotku. (7) Zapojení: V různých zemích se mohou lišit barvy kabelů. Viz následující tabulka. Severní Amerika Evropa Živý a ACL Černá Hnědá Nulový a ACN Bílá Modrá Uzemnění a FG (pouze třída I) Zelená Zelená/žlutá (a) Připojte kabel FG (zelený nebo zelenožlutý) zdroje napájení LED ke uzemnění (zelený nebo zelenožlutý). Pokud je jednotka označená jako třída II, neuzemněná, je možné tento krok přeskočit. (b) Propojte kabel ACL (černý nebo hnědý) zdroje napájení LED s živému (černý nebo hnědý). (c) Propojte kabel ACN (bílý nebo modrý) zdroje napájení LED k nulovému (bílý nebo modrý).

V závislosti na typu nebo designu zvládají některé pouze PFC, ale také mohou být umístěny v prašném nebo vlhkém prostředí.

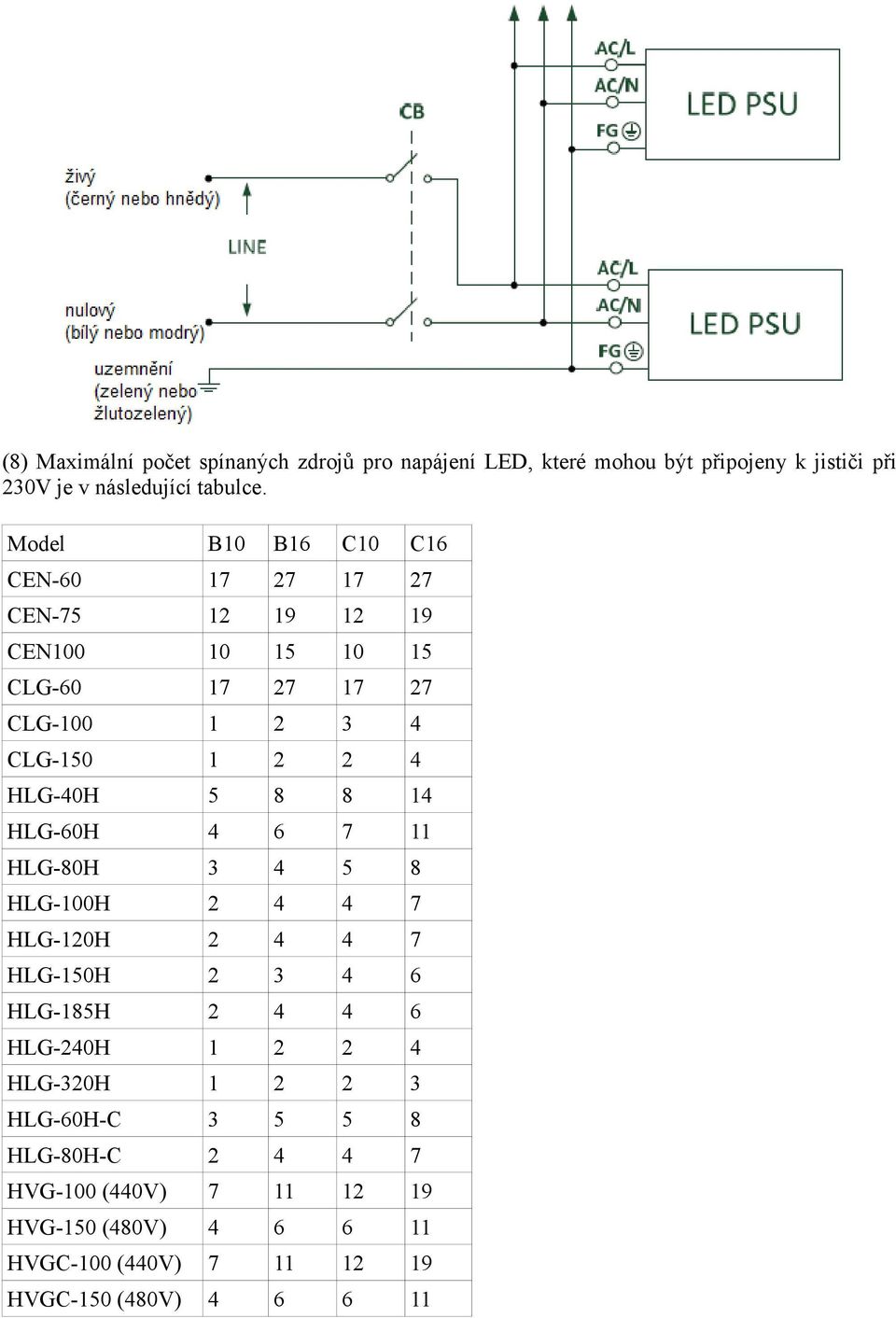

2 (8) Maximální počet spínaných zdrojů pro napájení LED, které mohou být připojeny k jističi při 230V je v následující tabulce. Model B10 B16 C10 C16 CEN CEN CEN CLG CLG CLG HLG-40H HLG-60H HLG-80H HLG-100H HLG-120H HLG-150H HLG-185H HLG-240H HLG-320H HLG-60H-C HLG-80H-C HVG-100 (440V) HVG-150 (480V) HVGC-100 (440V) HVGC-150 (480V)

HLG-40H 5 8 8 14 HLG-60H 4 6 7 11 HLG-80H 3 4 5 8 HLG-100H 2 4 4 7 HLG-120H 2 4 4 7 HLG-150H 2 3 4 6 HLG-185H 2 4 4 6 HLG-240H 1 2 2 4

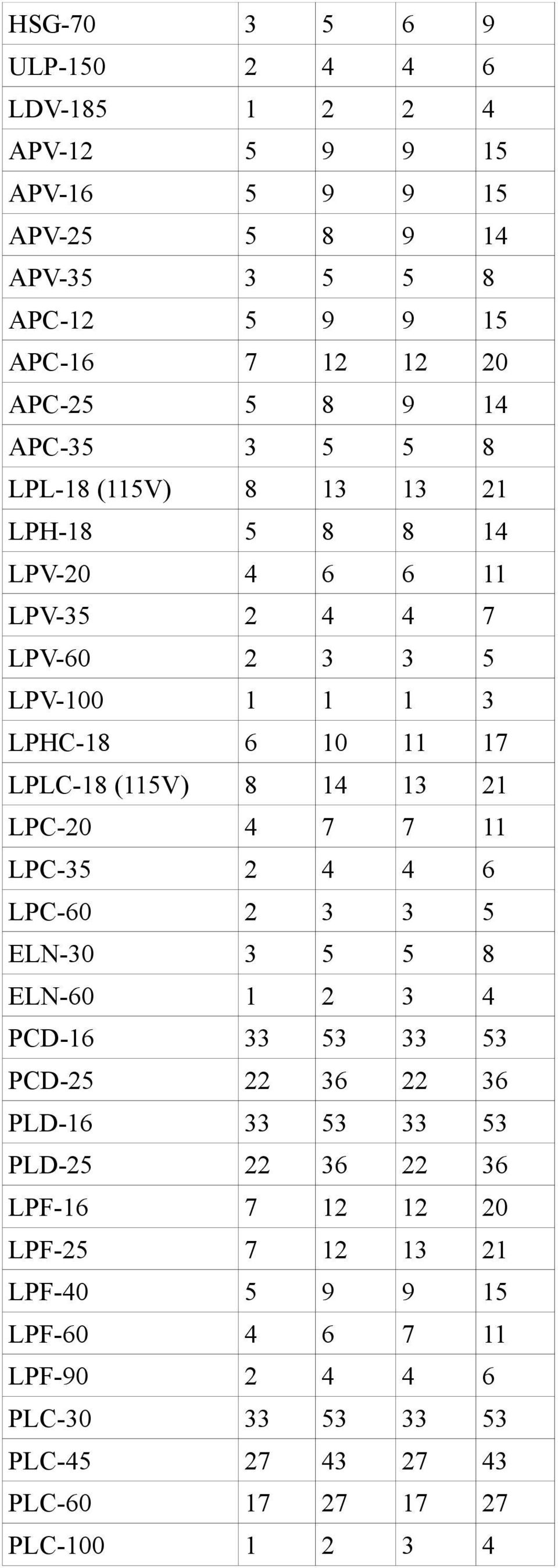

3 HSG ULP LDV APV APV APV APV APC APC APC APC LPL-18 (115V) LPH LPV LPV LPV LPV LPHC LPLC-18 (115V) LPC LPC LPC ELN ELN PCD PCD PLD PLD LPF LPF LPF LPF LPF PLC PLC PLC PLC

14 13 21 LPC-20 4 7 7 11 LPC-35 2 4 4 6 LPC-60 2 3 3 5 ELN-30 3 5 5 8 ELN-60 1 2 3 4 PCD-16 33 53 33 53 PCD-25 22 36 22 36 PLD-16 33 53 33 53 PLD-25 22 36 22

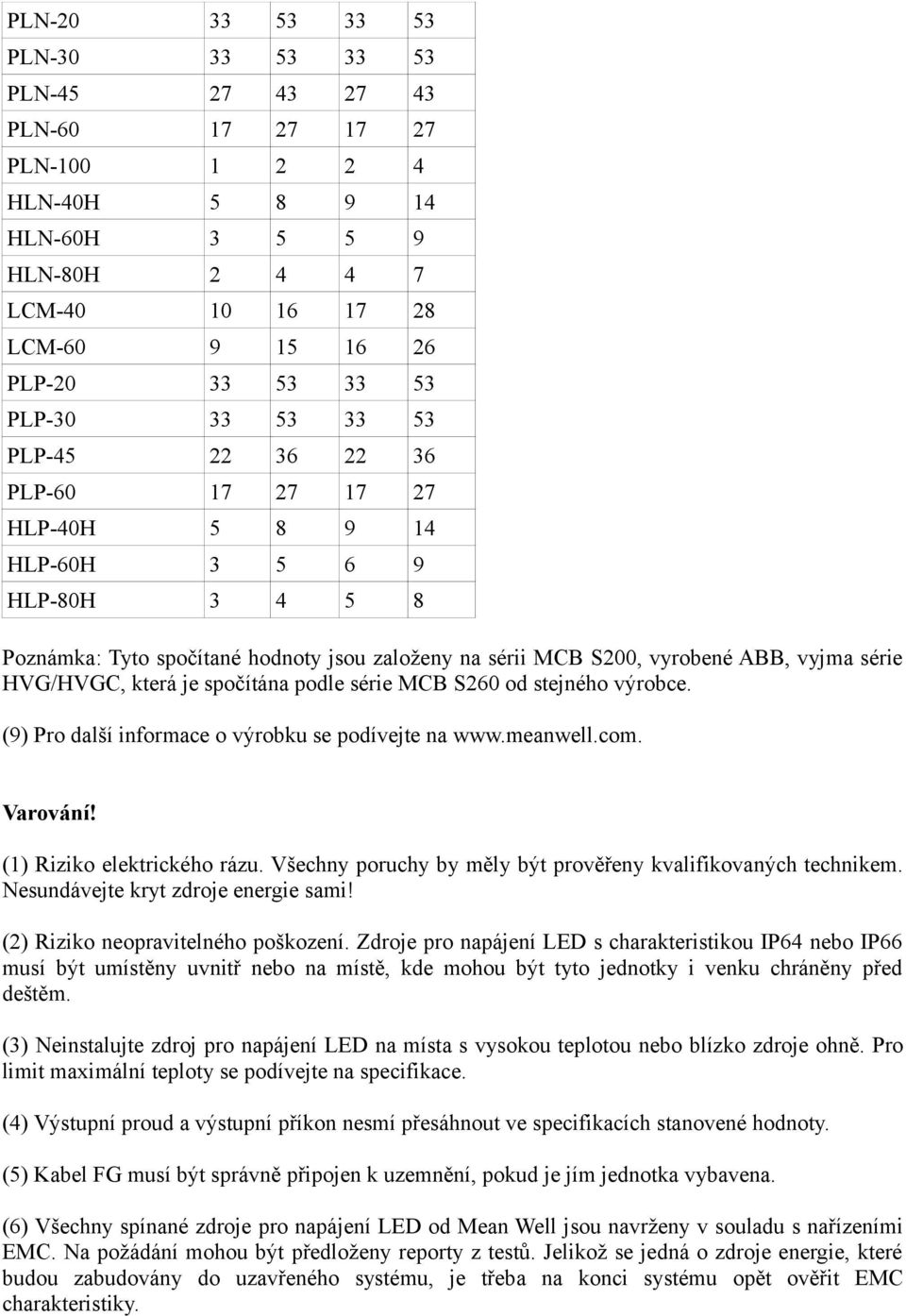

4 PLN PLN PLN PLN PLN HLN-40H HLN-60H HLN-80H LCM LCM PLP PLP PLP PLP HLP-40H HLP-60H HLP-80H Poznámka: Tyto spočítané hodnoty jsou založeny na sérii MCB S200, vyrobené ABB, vyjma série HVG/HVGC, která je spočítána podle série MCB S260 od stejného výrobce. (9) Pro další informace o výrobku se podívejte na Varování! (1) Riziko elektrického rázu. Všechny poruchy by měly být prověřeny kvalifikovaných technikem. Nesundávejte kryt zdroje energie sami! (2) Riziko neopravitelného poškození. Zdroje pro napájení LED s charakteristikou IP64 nebo IP66 musí být umístěny uvnitř nebo na místě, kde mohou být tyto jednotky i venku chráněny před deštěm. (3) Neinstalujte zdroj pro napájení LED na místa s vysokou teplotou nebo blízko zdroje ohně. Pro limit maximální teploty se podívejte na specifikace. (4) Výstupní proud a výstupní příkon nesmí přesáhnout ve specifikacích stanovené hodnoty. (5) Kabel FG musí být správně připojen k uzemnění, pokud je jím jednotka vybavena. (6) Všechny spínané zdroje pro napájení LED od Mean Well jsou navrženy v souladu s nařízeními EMC. Na požádání mohou být předloženy reporty z testů. Jelikož se jedná o zdroje energie, které budou zabudovány do uzavřeného systému, je třeba na konci systému opět ověřit EMC charakteristiky.

HVG/HVGC, která je spočítána podle série MCB S260 od stejného výrobce. (9) Pro další informace o výrobku se podívejte na www.meanwell.com. Varování! (1) Riziko elektrického rázu.

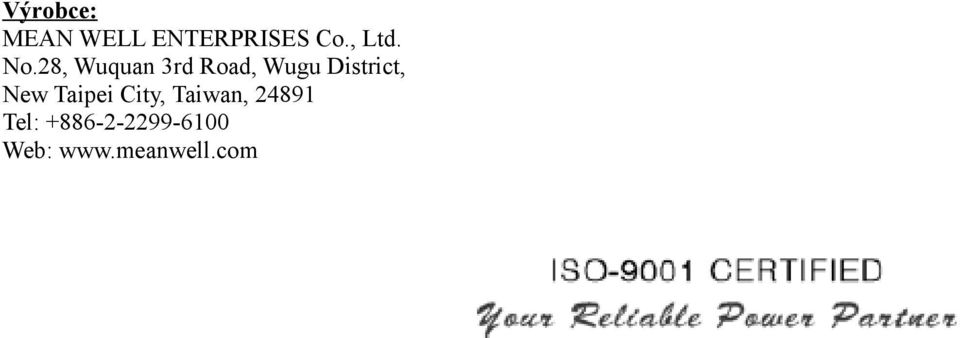

5 Výrobce: MEAN WELL ENTERPRISES Co., Ltd. No.28, Wuquan 3rd Road, Wugu District, New Taipei City, Taiwan, Tel: Web:
