1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC Kapitola 11 - odstředivky a drtiče na kovové třísky

2 Siemens frézování Kapitola 1 - Siemens Ovládací panel a tlačítka na ovládacím panelu Kapitola 2 - Siemens Sestavování programů technologických kroků Kapitola 3 - Siemens Frézování kontur Kapitola 4 - Siemens Vrtání a vyvrtávání Kapitola 5 - Siemens Závity Kapitola 6 - Siemens Frézování kapes a drážek Kapitola 7 - Siemens Vyvolávání podprogramů Kapitola 8 - Siemens Simulace Kapitola 9 - Siemens Správa souborů v ShopMill Kapitola 10 - Siemens Programování v G-kódu Kapitola 11 - Odstředivky a drtiče na kovové třísky Kapitola 12 - Vysokotlaké chlazení při třískovém obrábění

3 Kapitola 11 - odstředivky a drtiče na kovové třísky Kapitola Důvody zpracování třísek strojírenské firmy Kapitola Odstředivky kovových třísek Kapitola K čemu se používají odstředivky? Kapitola Druhy odstředivek kovových třísek Kapitola Drtiče kovových třísek Kapitola K čemu se používají drtiče? Kapitola Druhy drtičů kovových třísek Kapitola Briketovací lis Kapitola Výhody briketovacích lisů

4 KAPITOLA 11.1 Důvody zpracování třísek strojírenské firmy snižovat fixní náklady odstředěním a filtrací řezných olejů a emulzí zvyšovat profit prodejem odstředěných třísek k dalšímu zpracování z ekologického hlediska tuto problematiku řeší již mnoho let drtiče a odstředivky třísek a následné briketovací lisy

5 Kapitola 11.2 Odstředivky kovových třísek Odstředivky kovových třísek se zabývají problematikou zpracováním třísek po obrábění a oddělují řeznou kapalinu nebo emulze od kovových třísek.

6 Kapitola 11.3 K čemu se používají odstředivky kovových třísek? k hospodárnosti výrobních provozů k oddělení řezných kapalin od kovových třísek do oběhu výrobních provozů se vrací až 90% řezných kapalin z ekologického hlediska

7 Kapitola 11.4 Druhy odstředivek kovových třísek odstředivky s ruční výměnou bubnu odstředivky s automatickým provozem odstředivky s posuvným dnem

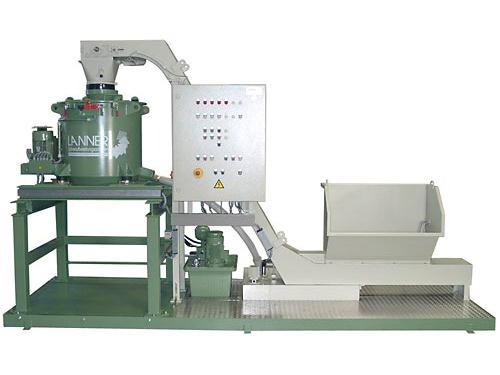

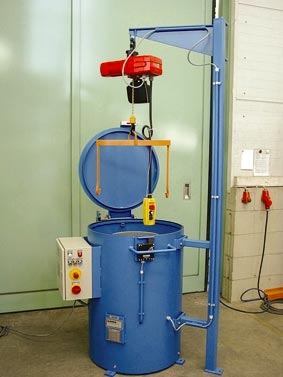

8 Odstředivka s ruční výměnou bubnu [1]

9 Odstředivky s ruční výměnou bubnu jsou určeny pro poloautomatické odstranění oleje z malých obrobků, kovových třísek, skelných a brusných kalů. Mohou být doplněny sušícím zařízením na horký vzduch, regulací otáček, jeřábem a nádrží s čerpadlem.

10 Odstředivka s automatickým provozem [1]

11 Odstředivky s automatickým provozem se s výhodou používají u jednotlivých obráběcích strojů nebo v kompaktním zařízení pro zpracování třísek, kde je přísun i odsun třísek zajištěn kontinuálně automaticky.

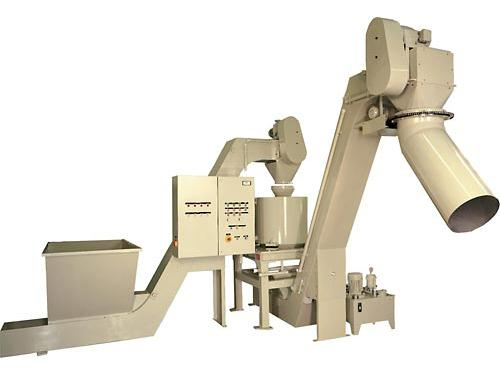

12 Odstředivka s posuvným dnem [1]

13 Odstředivky s posuvným dnem pracují také kontinuálně a automaticky. Oproti klasickým automatickým odstředivkám mají posuvné dno a jsou proto vhodné pro větší i velmi jemné třísky, kaly a usazeniny.

14 Kapitola 11.5 Drtiče kovových třísek Drtiče kovových třísek se zabývají problematikou rozdrcení mastných kovových třísek - ocelových, nerezových, hliníkových, mosazných, měděných, litinových a olejových filtrů.

15 Kapitola 11.6 K čemu se používají drtiče kovových třísek? k rozemletí třísek na menší velikost ke snížení objemu třísek až na 80% k odstranění a vyřazení zbytků tyčí z ekologického hlediska

16 Kapitola 11.7 Druhy drtičů kovových třísek drtiče s mechanickým pohonem drtiče s hydraulickým pohonem

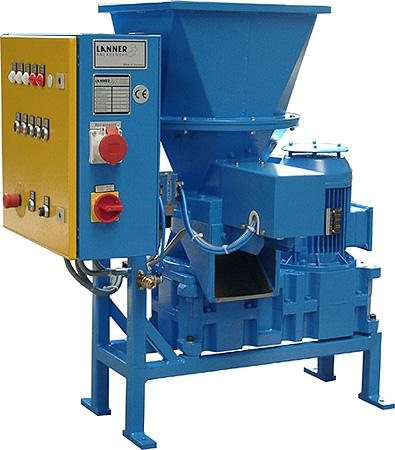

17 Drtiče s mechanickým pohonem[1]

18 Drtiče s mechanickým pohonem třísky rozdrtí podle druhu materiálu standardně na délky mm, jemný drtící věnec rozdrtí třísky na velikost 2-10 mm.

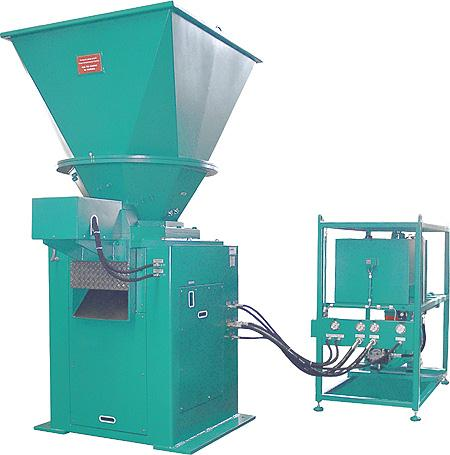

19 Drtiče s hydraulickým pohonem[1]

20 Drtiče s hydraulickým pohonem se používají zvláště tam, kde jsou smíchány třísky s většími díly a při velkých objemech zpracování. Hydraulický pohon má pozitivní vliv na životnost řezacích nástrojů a chrání mechanické komponenty a drtící nástroje.

21 Kapitola 11.8 Briketovací lis Briketovací lis se zabývají problematikou rozdrcení mastných kovových třísek - ocelových, nerezových, hliníkových, mosazných, měděných, litinových a olejových filtrů.

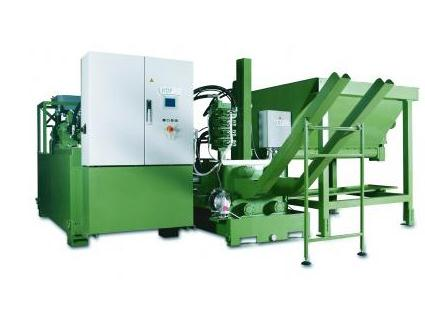

22 Briketovací lis[1]

23 Kapitola 11.9 Výhody briketovacích lisů zvýšení hodnoty kovových třísek snížení objemu kovových třísek vrácení řezných kapalin do oběhu jednodušší zavážení briket v hutích z ekologického hlediska

24 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Ing. Petr Hujer, SPŠSE a VOŠ LIBEREC petr.hujer@pslib.cz

25 Použité zdroje: [1] [2] [3] [4]
