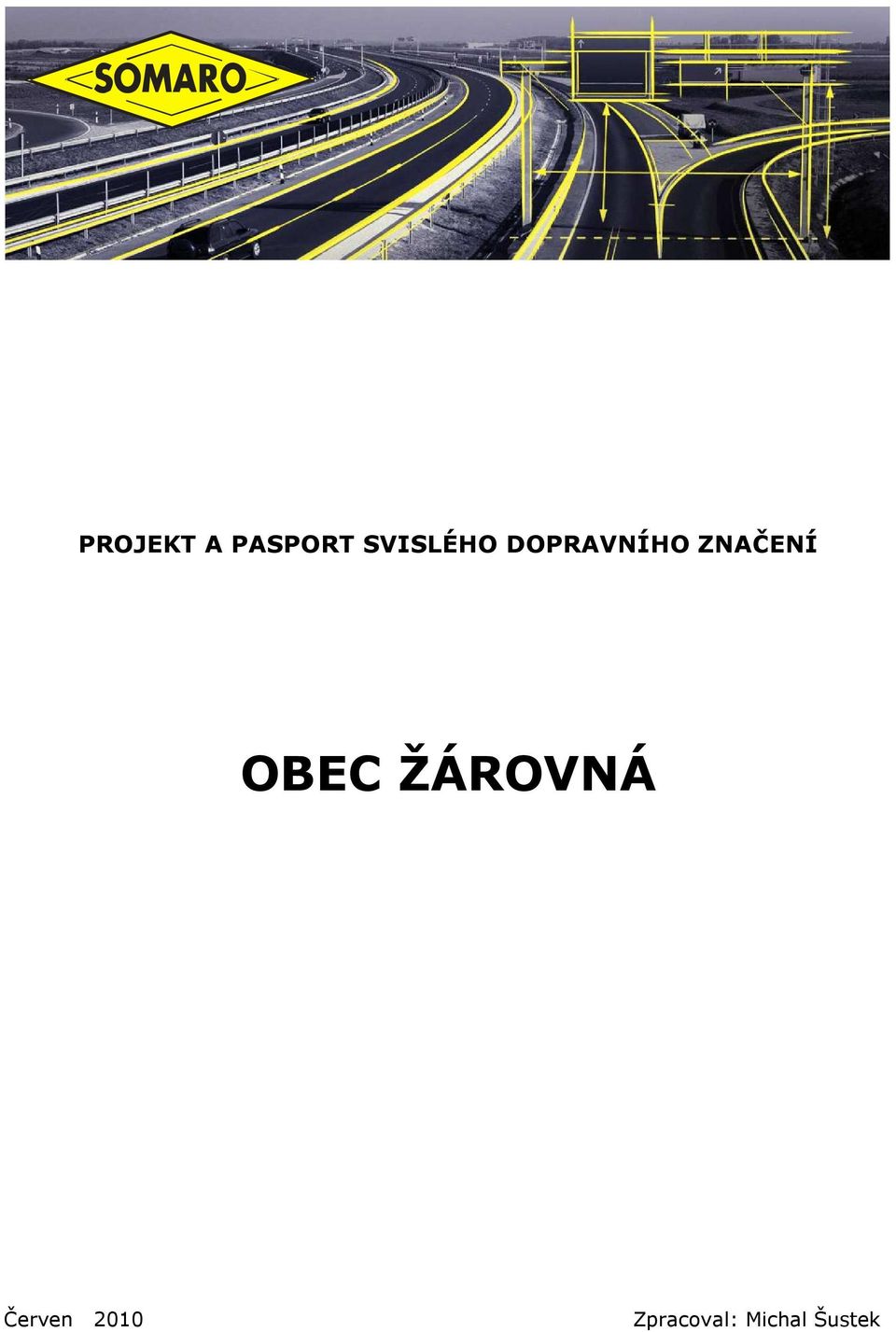

1 PROJEKT A PASPORT SVISLÉHO DOPRAVNÍHO ZNAČENÍ OBEC ŽÁROVNÁ Červen 2010 Zpracoval: Michal Šustek

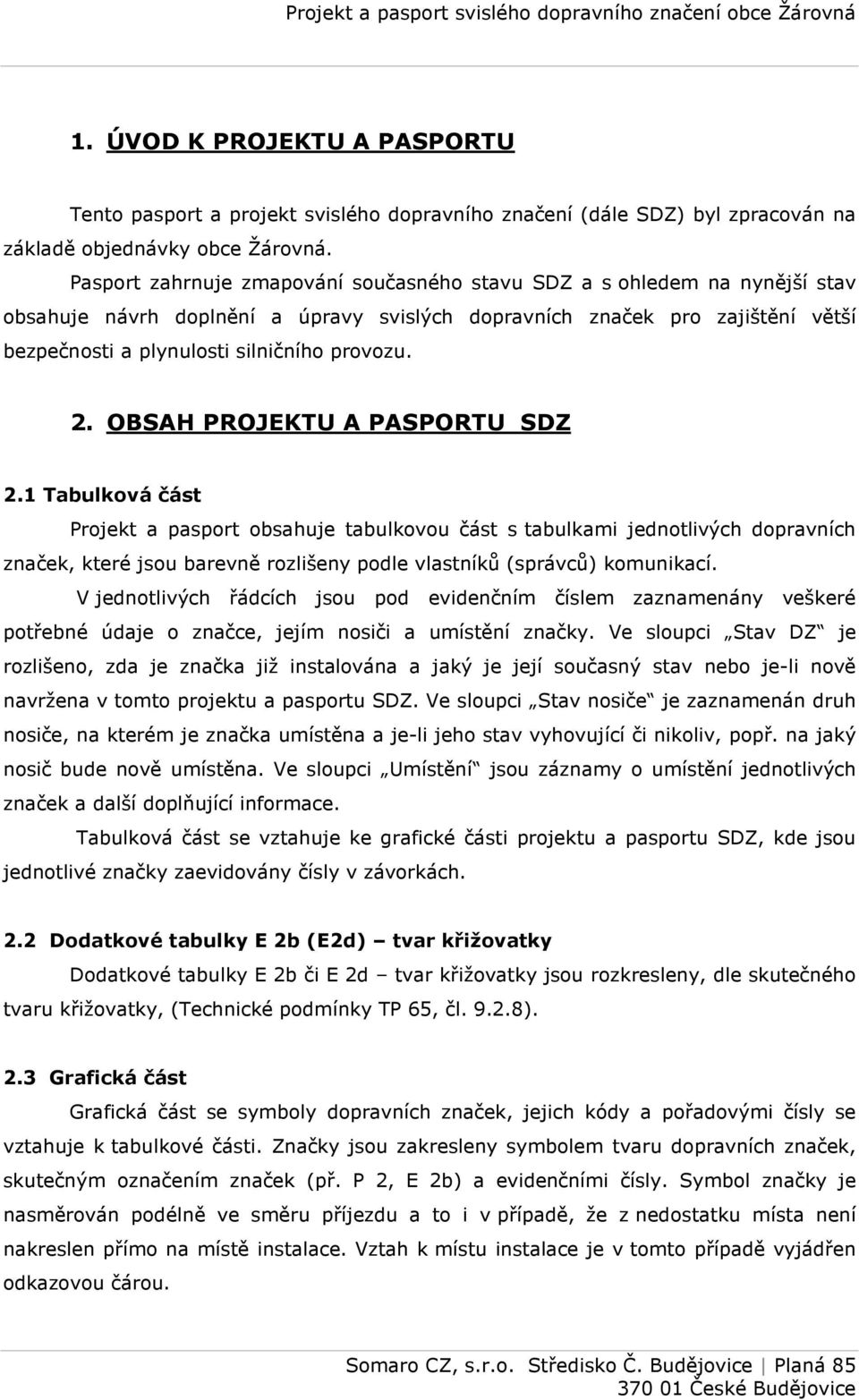

2 1. ÚVOD K PROJEKTU A PASPORTU Tento pasport a projekt svislého dopravního značení (dále SDZ) byl zpracován na základě objednávky obce Žárovná. Pasport zahrnuje zmapování současného stavu SDZ a s ohledem na nynější stav obsahuje návrh doplnění a úpravy svislých dopravních značek pro zajištění větší bezpečnosti a plynulosti silničního provozu. 2. OBSAH PROJEKTU A PASPORTU SDZ 2.1 Tabulková část Projekt a pasport obsahuje tabulkovou část s tabulkami jednotlivých dopravních značek, které jsou barevně rozlišeny podle vlastníků (správců) komunikací. V jednotlivých řádcích jsou pod evidenčním číslem zaznamenány veškeré potřebné údaje o značce, jejím nosiči a umístění značky. Ve sloupci Stav DZ je rozlišeno, zda je značka již instalována a jaký je její současný stav nebo je-li nově navržena v tomto projektu a pasportu SDZ. Ve sloupci Stav nosiče je zaznamenán druh nosiče, na kterém je značka umístěna a je-li jeho stav vyhovující či nikoliv, popř. na jaký nosič bude nově umístěna. Ve sloupci Umístění jsou záznamy o umístění jednotlivých značek a další doplňující informace. Tabulková část se vztahuje ke grafické části projektu a pasportu SDZ, kde jsou jednotlivé značky zaevidovány čísly v závorkách. 2.2 Dodatkové tabulky E 2b (E2d) tvar křižovatky Dodatkové tabulky E 2b či E 2d tvar křižovatky jsou rozkresleny, dle skutečného tvaru křižovatky, (Technické podmínky TP 65, čl ). 2.3 Grafická část Grafická část se symboly dopravních značek, jejich kódy a pořadovými čísly se vztahuje k tabulkové části. Značky jsou zakresleny symbolem tvaru dopravních značek, skutečným označením značek (př. P 2, E 2b) a evidenčními čísly. Symbol značky je nasměrován podélně ve směru příjezdu a to i v případě, že z nedostatku místa není nakreslen přímo na místě instalace. Vztah k místu instalace je v tomto případě vyjádřen odkazovou čárou.

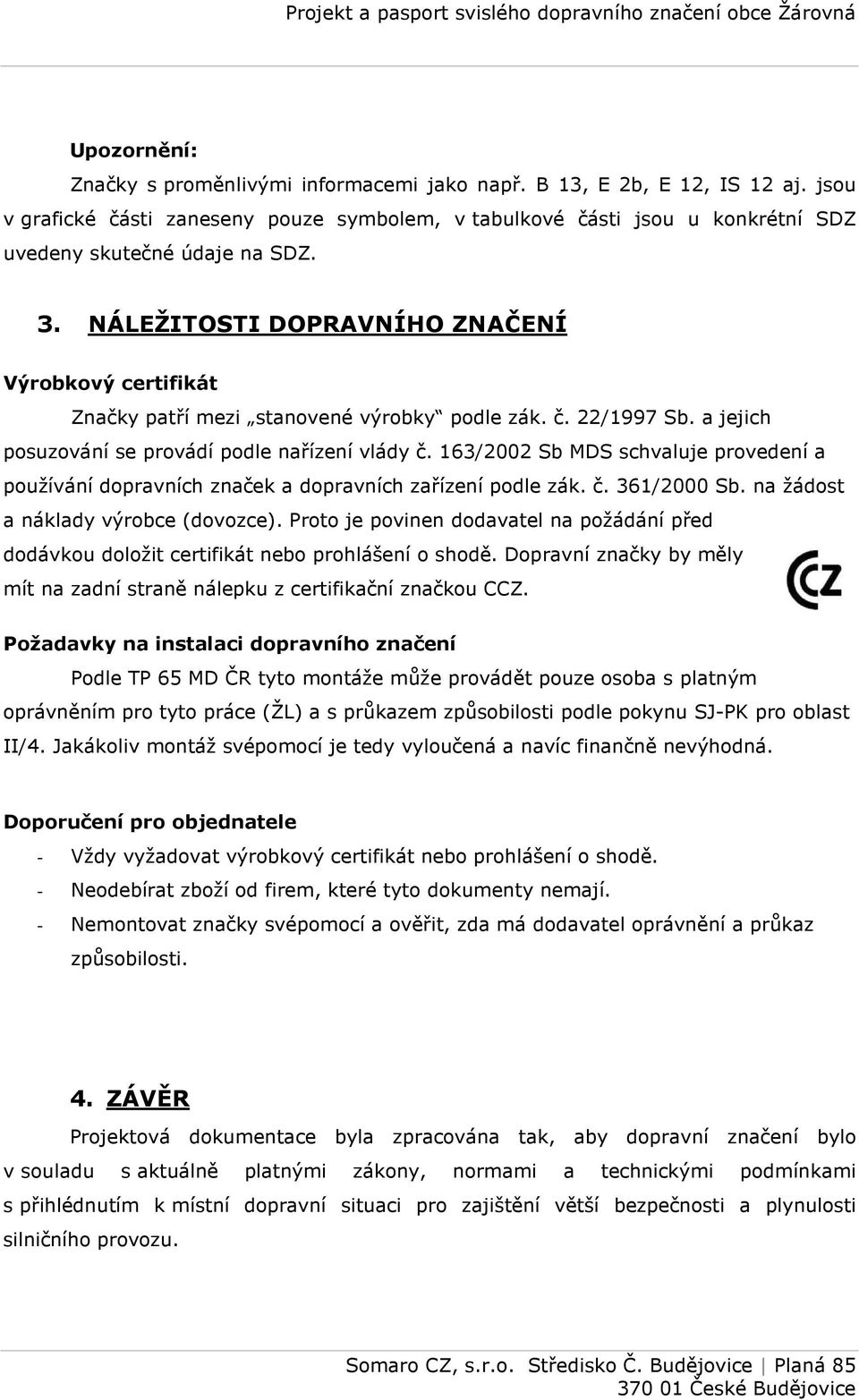

3 Upozornění: Značky s proměnlivými informacemi jako např. B 13, E 2b, E 12, IS 12 aj. jsou v grafické části zaneseny pouze symbolem, v tabulkové části jsou u konkrétní SDZ uvedeny skutečné údaje na SDZ. 3. NÁLEŽITOSTI DOPRAVNÍHO ZNAČENÍ Výrobkový certifikát Značky patří mezi stanovené výrobky podle zák. č. 22/1997 Sb. a jejich posuzování se provádí podle nařízení vlády č. 163/2002 Sb MDS schvaluje provedení a používání dopravních značek a dopravních zařízení podle zák. č. 361/2000 Sb. na žádost a náklady výrobce (dovozce). Proto je povinen dodavatel na požádání před dodávkou doložit certifikát nebo prohlášení o shodě. Dopravní značky by měly mít na zadní straně nálepku z certifikační značkou CCZ. Požadavky na instalaci dopravního značení Podle TP 65 MD ČR tyto montáže může provádět pouze osoba s platným oprávněním pro tyto práce (ŽL) a s průkazem způsobilosti podle pokynu SJ-PK pro oblast II/4. Jakákoliv montáž svépomocí je tedy vyloučená a navíc finančně nevýhodná. Doporučení pro objednatele - Vždy vyžadovat výrobkový certifikát nebo prohlášení o shodě. - Neodebírat zboží od firem, které tyto dokumenty nemají. - Nemontovat značky svépomocí a ověřit, zda má dodavatel oprávnění a průkaz způsobilosti. 4. ZÁVĚR Projektová dokumentace byla zpracována tak, aby dopravní značení bylo v souladu s aktuálně platnými zákony, normami a technickými podmínkami s přihlédnutím k místní dopravní situaci pro zajištění větší bezpečnosti a plynulosti silničního provozu.

NÁLEŽITOSTI DOPRAVNÍHO ZNAČENÍ Výrobkový certifikát Značky patří mezi stanovené výrobky podle zák. č. 22/1997 Sb. a jejich posuzování se provádí podle nařízení vlády č.

4 Platná legislativa: - Zákon č. 361/2000 Sb., O provozu na pozemních komunikacích, o změnách některých zákonů v platném znění - Zákon č. 13/1997 Sb., O pozemních komunikacích - Vyhláška č. 30/2001 Sb., kterou se provádějí pravidla o provozu na pozemních komunikacích ve znění pozdějších předpisů - TP 65 Zásady pro DZ na pozemních komunikacích II. vydání (2002) - ČSN EN Stálé svislé DZ Část 1: Svislé dopravní značky

, O pozemních komunikacích - Vyhláška č. 30/2001 Sb.

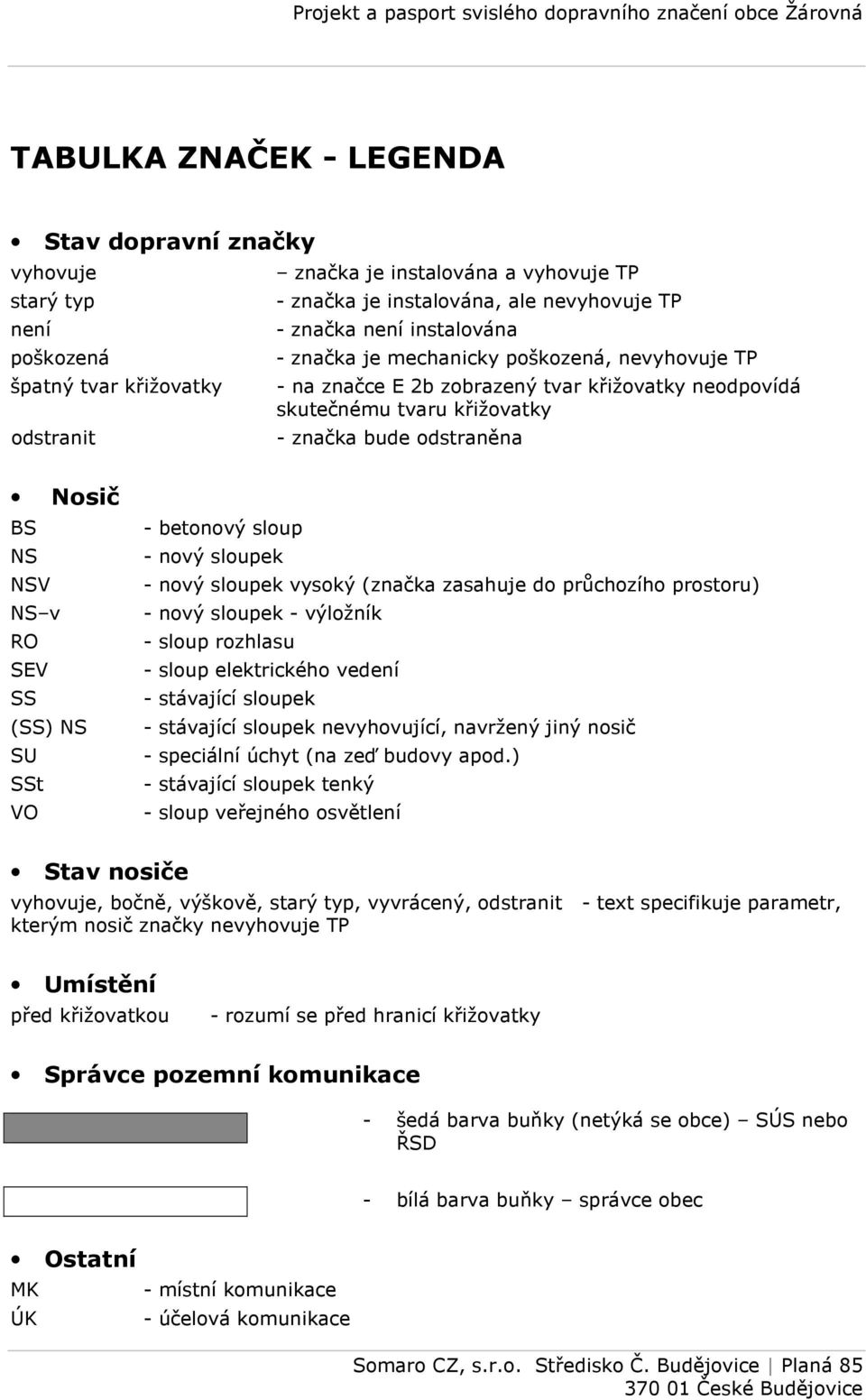

5 TABULKA ZNAČEK - LEGENDA Stav dopravní značky vyhovuje starý typ není poškozená špatný tvar křižovatky odstranit značka je instalována a vyhovuje TP - značka je instalována, ale nevyhovuje TP - značka není instalována - značka je mechanicky poškozená, nevyhovuje TP - na značce E 2b zobrazený tvar křižovatky neodpovídá skutečnému tvaru křižovatky - značka bude odstraněna Nosič BS NS NSV NS v RO SEV SS (SS) NS SU SSt VO - betonový sloup - nový sloupek - nový sloupek vysoký (značka zasahuje do průchozího prostoru) - nový sloupek - výložník - sloup rozhlasu - sloup elektrického vedení - stávající sloupek - stávající sloupek nevyhovující, navržený jiný nosič - speciální úchyt (na zeď budovy apod.) - stávající sloupek tenký - sloup veřejného osvětlení Stav nosiče vyhovuje, bočně, výškově, starý typ, vyvrácený, odstranit - text specifikuje parametr, kterým nosič značky nevyhovuje TP Umístění před křižovatkou - rozumí se před hranicí křižovatky Správce pozemní komunikace - šedá barva buňky (netýká se obce) SÚS nebo ŘSD - bílá barva buňky správce obec Ostatní MK ÚK - místní komunikace - účelová komunikace

RO SEV SS (SS) NS SU SSt VO - betonový sloup - nový sloupek - nový sloupek vysoký (značka zasahuje do průchozího prostoru) - nový sloupek - výložník - sloup rozhlasu - sloup elektrického vedení -
