Konstrukce robota s mechanickým převodem II. Tematický celek: Pohyb těles. Úkol:

Transkript

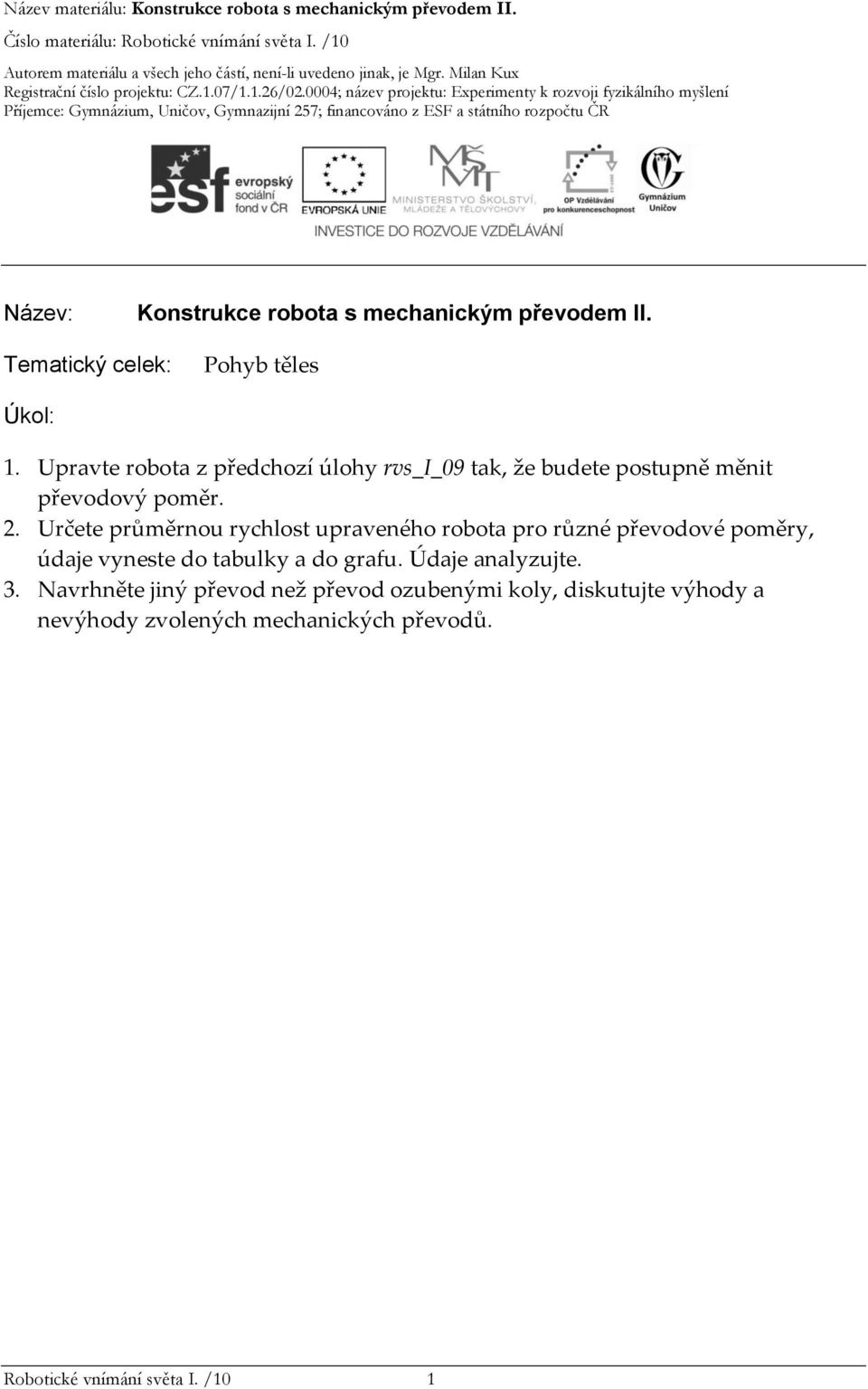

1 Název: Konstrukce robota s mechanickým převodem II. Tematický celek: Pohyb těles Úkol: 1. Upravte robota z předchozí úlohy rvs_i_09 tak, že budete postupně měnit převodový poměr. 2. Určete průměrnou rychlost upraveného robota pro různé převodové poměry, údaje vyneste do tabulky a do grafu. Údaje analyzujte. 3. Navrhněte jiný převod než převod ozubenými koly, diskutujte výhody a nevýhody zvolených mechanických převodů. Robotické vnímání světa I. /10 1

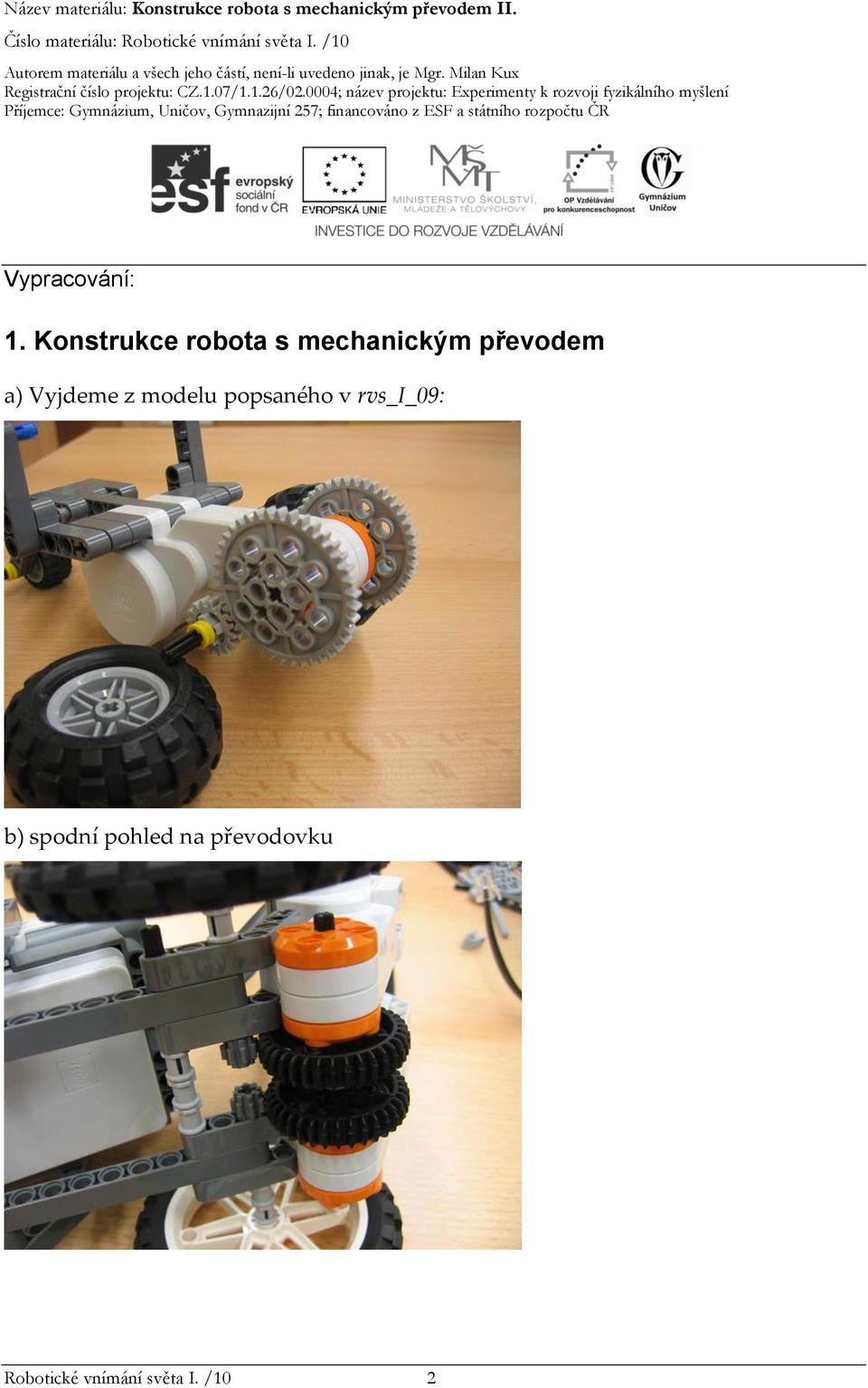

2 Vypracování: 1. Konstrukce robota s mechanickým převodem a) Vyjdeme z modelu popsaného v rvs_i_09: b) spodní pohled na převodovku Robotické vnímání světa I. /10 2

3 2. Rychlost při daném převodovém poměru Při sestavování tabulky postupně měníme převodový poměr, při daném výkonu motorů měříme uraženou vzdálenost za dobu 3 s. Počítáme průměrnou rychlost robota pro každou jízdu dle vztahu v = s t Označení: z1 počet zubů hnacího kola z2 počet zubů hnaného kola i převodový poměr Všechny převody jsou přímé, mění směr otáčení a jsou tzn. do rychla. Robotické vnímání světa I. /10 3

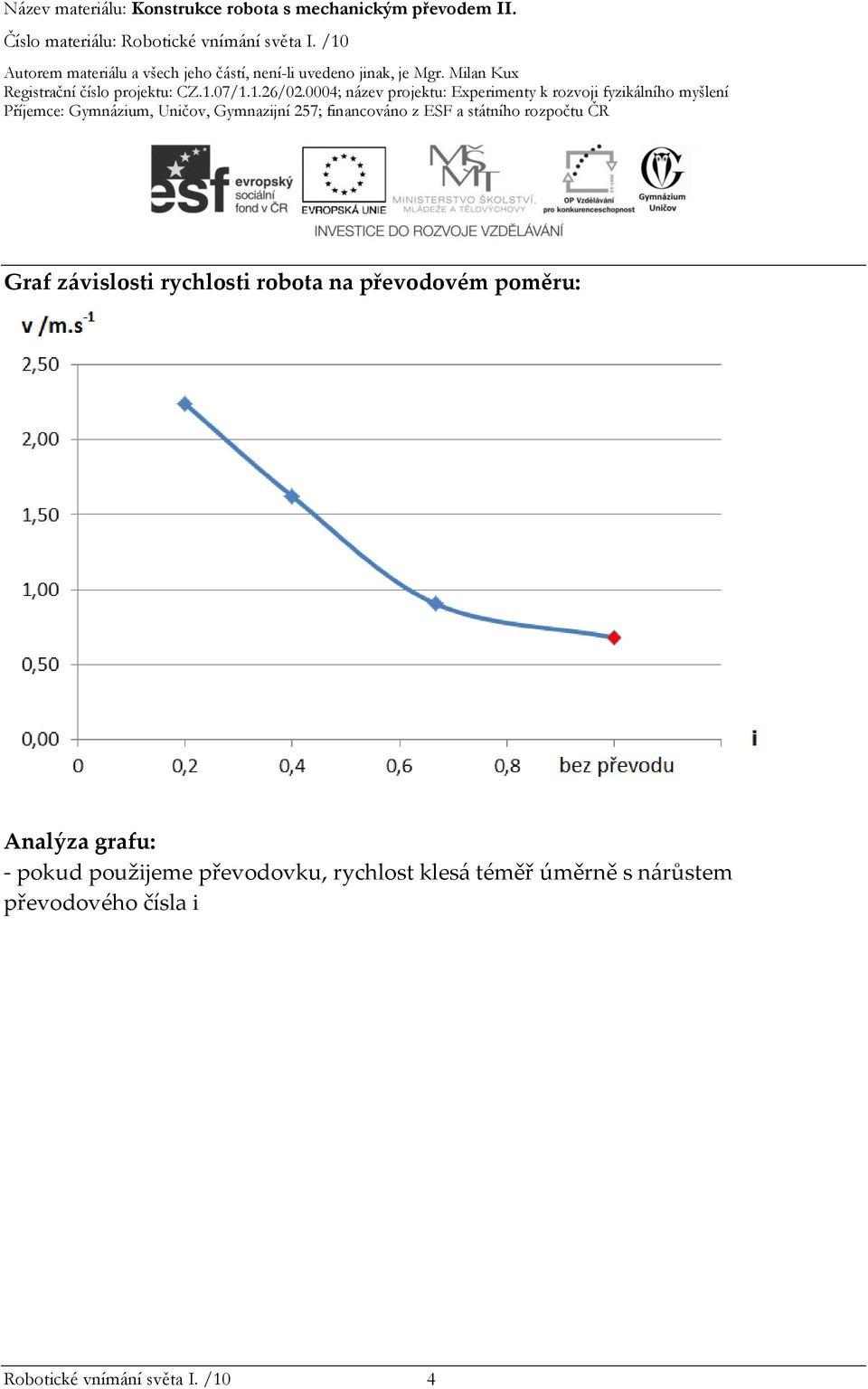

4 Graf závislosti rychlosti robota na převodovém poměru: Analýza grafu: - pokud použijeme převodovku, rychlost klesá téměř úměrně s nárůstem převodového čísla i Robotické vnímání světa I. /10 4

5 3. Další mechanické převody a) Druhy mechanických převodů: 1. třecí - přímé (kontaktní) - nepřímé (řemenové, lanové) 2. tvarové - přímé (ozubenými koly) Charakteristika: - nepřímé (řetězové převody) Třecí převody nepřesné převody, dochází u nich ke skluzu proklouznutí kol, při větší zátěži hrozí zadření; výhodou je klidný chod, hodím se pro přenos menších točivých momentů Tvarové převody - přesné převody, hlučné, můžou přenášet větší kroutící moment Obecně platí, že přímé převody mění směr otáčení hřídele, nepřímé směr zachovávají. Robotické vnímání světa I. /10 5

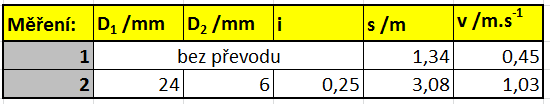

6 b) Konstrukce třecího lanového převodu Sestavíme robota s třecím lanovým převodem dle obrázků: Robotické vnímání světa I. /10 6
