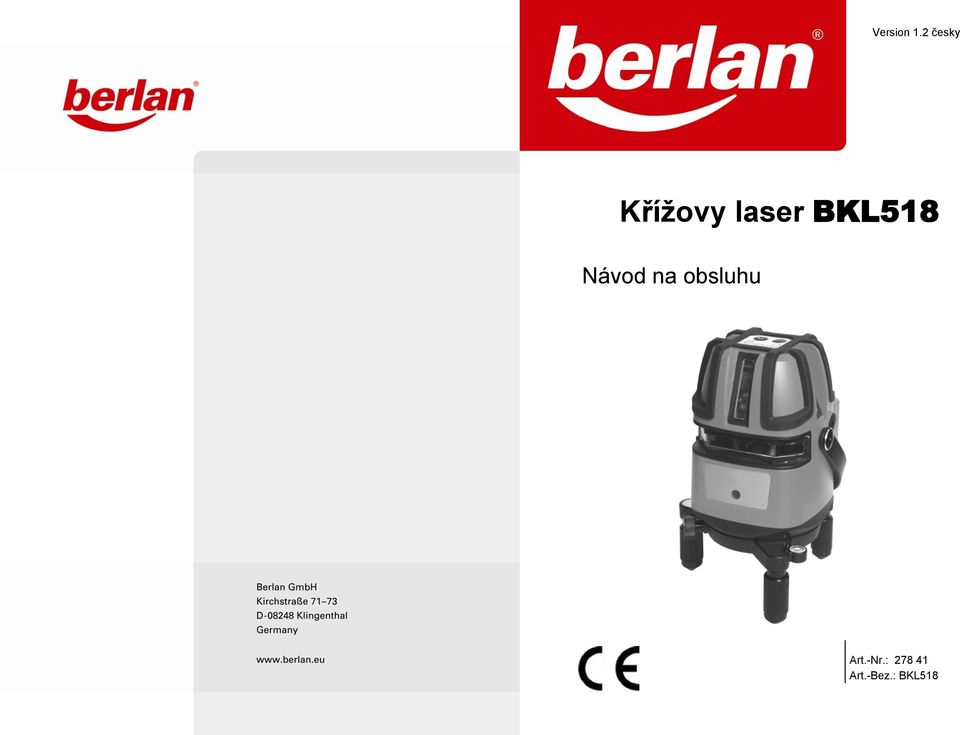

Version 1.2 česky. Křížovy laser BKL518. Návod na obsluhu. Art.-Nr.: Art.-Bez.: BKL518

Transkript

1 Version 1.2 česky Křížovy laser BKL518 Návod na obsluhu Art.-Nr.: Art.-Bez.: BKL518

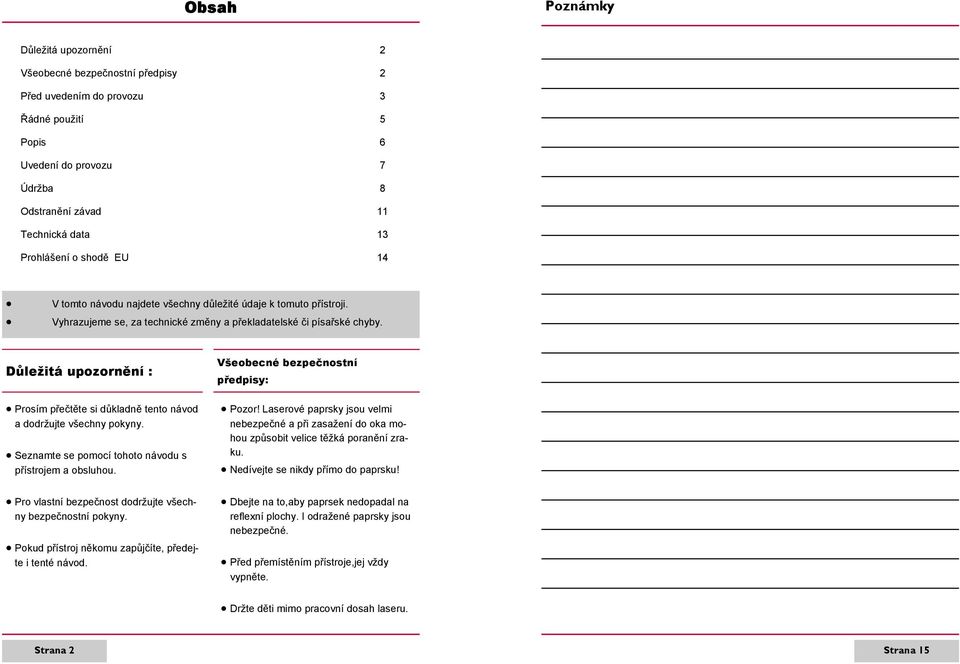

2 Obsah Poznámky Důležitá upozornění 2 Všeobecné bezpečnostní předpisy 2 Před uvedením do provozu 3 Řádné použití 5 Popis 6 Uvedení do provozu 7 Údržba 8 Odstranění závad 11 Technická data 13 Prohlášení o shodě EU 14 V tomto návodu najdete všechny důležité údaje k tomuto přístroji. Vyhrazujeme se, za technické změny a překladatelské či písařské chyby. Důležitá upozornění : Prosím přečtěte si důkladně tento návod a dodržujte všechny pokyny. Seznamte se pomocí tohoto návodu s přístrojem a obsluhou. Všeobecné bezpečnostní předpisy: Pozor! Laserové paprsky jsou velmi nebezpečné a při zasažení do oka mohou způsobit velice těžká poranění zraku. Nedívejte se nikdy přímo do paprsku! Pro vlastní bezpečnost dodržujte všechny bezpečnostní pokyny. Pokud přístroj někomu zapůjčíte, předejte i tenté návod. Dbejte na to,aby paprsek nedopadal na reflexní plochy. I odražené paprsky jsou nebezpečné. Před přemístěním přístroje,jej vždy vypněte. Držte děti mimo pracovní dosah laseru. Strana 2 Strana 15

3 Poznámky Upozorněte všechny osoby v okolí na nebezpečí laseru. Použijte jen schválené baterie a akumulátory.vybité dejte prosím k recyklaci. Před uvedením do provozu: Pokud je laser mimo samonivelačního rozsahu,tak zazní po zapnutí varovný signál a laserový paprsek se nespustí. Červená kontrolka stavu baterií ukazuje, když je třeba baterie vyměnit. Laserovou jednotku můžete upevnit na jakýkoliv stativ. Zamezte prosím použití přístroje v extrémních teplotách,nebo teplotních výkyvech (teplotní rozdíly -10 C až +50 C). Přístroj pracuje anormálně,pokud jsou teplotní výkyvy příliš velké. Skladujte přístroj v dodaném přepravním boxu a v suchém a bezprašném prostředí. K dosažení přesných výsledků měření,nechte přístroj přizpůsobit se okolní teplotě. Uskladnění a přeprava: Zamezte během přepravy rázům a otřesům. Po každém měření vložte přístroj opět do přepravního boxu. Laserový paprsek: Přijímač BKL518: Laserovou jednotku můžete nastavit na dvě různé funkce ( Indoors / Outdoors ). Uvnitř zvolte Indoors a venku Outdoors. Pozor! Pokud zvolíte uvnitř funkci Outdoors, může se stát,že přijímač nemusí signál přijmout. Pomocí světelného bzučáku a LED ukazateli můžete určit pozici laserového paprsku. Přístroj se sám po 10 minutách automaticky vypne,pokud nepřijímá laserový paprsek.tímto neztratíte žádný proud,i když zapomenete přístroj vypnout. Zabraňte přímému kontaktu oka s paprskem laseru z přístroje,při zapnutí a během provozu! Laserová jednotka BKL 518: Jednotka je připravena,když je bublina vodováhy uprostřed kruhu.skrze automatickému horizontálnímu samodorovnání se laserový paprsek vhodně vyrovná. Vyjmutí z přepravního boxu: Nasměrujte víko boxu směrem nahoru. Strana 14 Strana 3

4 Prohlášení o shodě EU Vytáhněte uzávěry ve směru šipky nahoru,k uvolnění a otevření víka. Vyndejte přístroj. Pozor!Uchopte přístroj zásadně oběma rukama. Vložení baterií do laseru: Točte uzávěrem na přihrádce baterií,k otevření krytu. Používejte aku baterie k ochraně přírody. Všechny baterie by měli být stejné (výrobce a výkon). Zamezte součastné použití nových a starých baterií. Při vkládání do dálkového ovladače postupujte stejně. Instalace stativu: Postavte přístroj tam,kde je co nejlepší přístup. Nastavení stativu: Nyní vložte baterie do přihrádky (dbejte na správné pólování). Uzavřete kryt (je slyšet když zaskočí). Vložení baterií do přijímače: Vysuňte kryt vyznačeným směrem.. Vložte baterie,dle vyznačení. Nyní uzavřete kryt. Dbejte na správné pólování. Nastavte délku stativu,dle požadované pracovní výšky a zaaretujte. Pokud je podklad nerovný,tak jej nastavte tak,aby nedošlo k náklonu. Stavte přístroj jen na neotřesitelný podklad. Pokud je podklad kluzký,použijte neklouzavou podložku. Strana 4 Strana 13

5 Technická data Typ BKL518 Laser Přesnost ± 1 mm / 5 m Rozsah samonivelace ± 3 Pracovní rozsah 10 m bez přijímače / 40 m s přijímačem Laserový zdroj 15 mw Laserová dioda Vlnová délka 635 nm Výstupní výkon < 1 mw Laserová třída 2M Napájecí proud 6,0 Volt ( 4 x AA baterie nebo aku souprava ) Doba provozu 8 hodin normálního provozu Teplotní rozsah -10 C až +50 C Rozměry 158 mm x 178 mm x 245 mm Váha 2,5 kg Přijímač Rozeznávací přesnost ± 1 mm Zobrazení LED s bzučákem Přijímací rozsah max metrů Napájecí proud 9,0 Volt Doba provozu 30 hodin Vypínací automatika 10 minut Upevnění na stativ: Postavte jednotku BKL518 na hlavu stativu a přišroubujte ji. Nastavení laseru : Nastavte rři šrouby tak,aby byla bublina uprostřed vodováhy. Příprava přijímače: Měřicí lať upevníte na přijímači tak,že přední konec vsunete do přední díry na přijímači. Nasaďte do přijímače šroub a pevně jej dotáhněte. Pozor! Popsané příslušenství,jako stativ, měřicí lať, nejsou součástí dodávky.toto je možné objednat u vašeho prodejce. Pomocí vhodného příslušenství (stativ, měřící lať) se laser ideálně hodí k výstavbě všech druhů podlah. Použijte přístroj k přenášení úhlů při vnitřní výstavbě,tak i k vyrovnání nábytku. Použijte přístroj jen k účelům,tomu určeným. Používejte jen schválené příslušenství k tomuto přístroji. Dodržujte všechny pokyny v kolonce všeobecné bezpečnostní předpisy. ACHTUNG Váha 0,25 kg Řádné použití: Křížový laser slouží k zobrazení a přenášení výšek a úhlů v horizontálním,tak i vertikálním směru. Strana 12 Strana 5

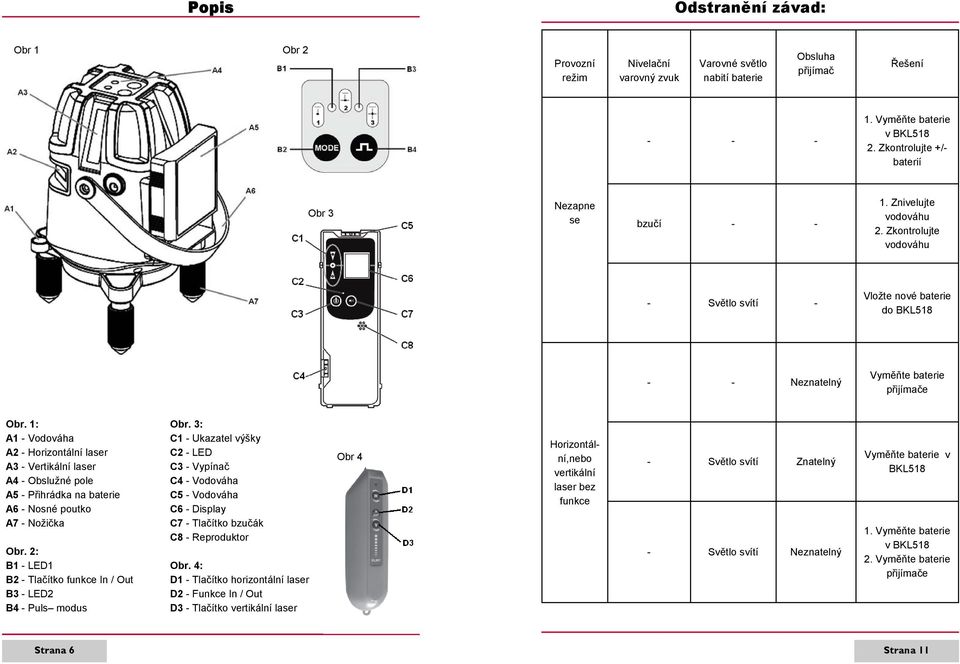

6 Popis Odstranění závad: Obr 1 Obr 2 Provozní režim Nivelační varovný zvuk Varovné světlo nabití baterie Obsluha přijímač Řešení Vyměňte baterie v BKL Zkontrolujte +/- baterií Obr 3 Nezapne se bzučí Znivelujte vodováhu 2. Zkontrolujte vodováhu - Světlo svítí - Vložte nové baterie do BKL Neznatelný Vyměňte baterie přijímače Obr. 1: A1 - Vodováha A2 - Horizontální laser A3 - Vertikální laser A4 - Obslužné pole A5 - Přihrádka na baterie A6 - Nosné poutko A7 - Nožička Obr. 2: B1 - LED1 B2 - Tlačítko funkce In / Out B3 - LED2 B4 - Puls modus Obr. 3: C1 - Ukazatel výšky C2 - LED C3 - Vypínač C4 - Vodováha C5 - Vodováha C6 - Display C7 - Tlačítko bzučák C8 - Reproduktor Obr. 4: D1 - Tlačítko horizontální laser D2 - Funkce In / Out D3 - Tlačítko vertikální laser Obr 4 Horizontální,nebo vertikální laser bez funkce - Světlo svítí Znatelný - Světlo svítí Neznatelný Vyměňte baterie v BKL Vyměňte baterie v BKL Vyměňte baterie přijímače Strana 6 Strana 11

7 Uvedení do provozu Kontrola a kalibrace: Postavte přístroj asi 20 metrů od zdí 1 a 2. Znivelujte přístroj a otočte stranu X ve směru zdi 1. Označte nyní tomu odpovídající referenční body A na zeď 1 a B na zeď 2. Použijte značkovací šňůru,se kterou můžete označit referenční čáry na A a B. Povolte šroub stativu a otočte přístroj o 180,aby strana X směřovala na zeď 2. Šroub opět utáhněte. Znivelujte přístroj a přečtěte je pomocí referenčních čar A1 a B1 ze zdi. Je li odchylka z A1 B1 menší,než 5mm,nebudou při použití žádné problémy. Je li odchylka z A1 B1 větší,než 5mm měli by jste přesnost zkalibrovat. Přesnost kalibrace: Ladící bod AP se vypočítá následně: AP = A1-(A1-B1) / 4. A1: odečíst ze zdi B1: odečíst ze zdi Použijte šroubovák,k utažení šroubů na ose v patě přístroje,dokud se laserový paprsek jako AP nedá odečíst na referenční čáře na zdi 1. Nalaďte přesnost v ose Y stejným způsobem. Odstranění závad: Zohleďte prosím tabulku odstranění problémů na další straně: Pokud nelze problém odstranit kontaktujte odborný servis l Práce s přístrojem BKL518: Po provedení všech kroků z kolonky před uvedením do provozu můžete přístroj zapnout. Laserová hlava se začne vyrovnávat. Po vyrovnání se ukáže horizontální linie.i Pokud toto nenastane a přístroj vydává varovný tón,tak je základní nastavení mimo rozsah samonivelace.v tomto případě přístroj vyrovnejte přesněji. Červené varovné světlo ukazuje,kdy se mají vyměnit baterky. Po skončení práce přístroj vypněte. Zamezte přímému střetu laserového paprsku s okem! Použitím horizontálního tlačítka (14) na obslužném poli,nebo dálkovém ovladači,můžete horizontální linii zapnout,nebo vypnout. Použitím vertikálního tlačítka(15) na obslužném poli,nebo dálkovém ovladači,můžete postupně aktivovat,nebo deaktivovat všechny 3 linie. Přijímač: Když přístroj zapnete,tak zkontrolujte,zda LCD indikace neukazuje něco zvláštního. Pokud jsou baterie prázdné,tak LCD indikace ukazuje někdy zvláštnosti.v tomto případě baterie vyměňte. Přístroj se automaticky vypne,pokud není zaměřen cíl,nebo pokud se nepoužívá.po zapnutí můžete znovu začít. Červená LED-ka nad vypínačem ukazuje připravenost přijímače. Zvuk: Zmáčkněte tlačítko se znakem bzučáku k zapnutí,nebo vypnutí zvuku. Referenční bod: Výška přijímače,by měla zhruba odpovídat výšce hlavního přístroje. Nasměrujte přední část přijímače na hlavní jednotku.pohybujte přijímačem nahoru a dolu,dokud neuslišíte bzučení,nebo uvidíte na LCD ukazateli. Pohybujte přijímačem nahoru a dolu,aby jste pomocí LED ukazatelem,nebo zvukovým signálem nasměrovali referenční bod. Překročíte li referenční čáru,tak pohybujte přijímačem dolu,dokud se zvuk nepřeruší. Při srovnání na referenční linii zazní trvalý zvuk. Při podkročení referenční linie,pohybujte přijímačem směrem nahoru Strana 10 Strana 7

8 Vyznačení: Vyznačte požadované referenční body na přijímači. Kontrolujte pravidelně dotažení všech matek a šroubů, popř. dotáhněte. Pravidelné čištění je důležité pro výkon a výdrž vašeho přístroje. Pozor:Různé čistící prostředky mohou poškodit plastové díly stroje,jako např. Benzin: chlorové čističe: čističe pro domácnost. Vyhněte se použití těchto přípravků. Pokud nenastane žádná funkce,tak postupujte kroky 3,4 a 5 a zvolte následné nastavení. Odečtení z měrné laťě: Čtěte výsledek měření na stupnici svěrky po vyrovnání referenčního bodu. Čištění: Údržba Čistěte přístroj pravidelně a důkladně. Štětečkem odstraníte prach.papírovým ubrouskem odstraníte kapky vody a měkkým hadříkem odstraníte skvrny. Baterie: Pokud přístroj delší dobu nepoužíváte, tak baterie z přístroje a dálkového ovladače vyndejte. Kontrola kulaté vodováhy: Připevněte přístroj na stativ a vyrovnejte jej. Zapněte přístroj a ukáže se linie. Otáčejte šroubem A ve směru hodinových ručiček. Ujistěte se,zda laserová linie ukazuje,když se bublina přibližuje kružnici. Otáčejte šroubem B proti směru hodinových ručiček. Ujistěte se,zda laserová linie ukazuje,když se bublina přibližuje kružnici. Ustavte šroub C a pokračujte kroky jako pod 3 a 4. Pokud nastane laserová funkce,tak se ujistěte,jako pod 3, 4, a 5 že se bublina přibližuje kružnici a vodováha normálně funguje. Naladění: Točte šroubem A ve směru hodinových ručiček.po vypnutí laseru označte místo,kde se zastaví bublina. Točte šroubem A proti směru hodinových ručiček.po vypnutí laseru označte místo,kde se zastaví bublina. Točte šroubem A ve směru hodinových ručiček.pohybujte bublinou mezi body,které jste pod kroky 2 a 3 označili. Točte šroubem B podobně krokům 2,3 a 4.Označte pozici bubliny. Nastavte šroub tak,aby bublina byla uprostřed. Pozor! Zajišťovací šrouby jsou dle provedení buď přímo na vodováze,nebo rámu laseru. Strana 8 Strana 9
