1 Jaroslav Doleèek MODERNÍ UÈEBNICE ELEKTRONIKY Kmitoètové filtry, generátory signálù a pøevodníky dat 6. díl Praha 2009

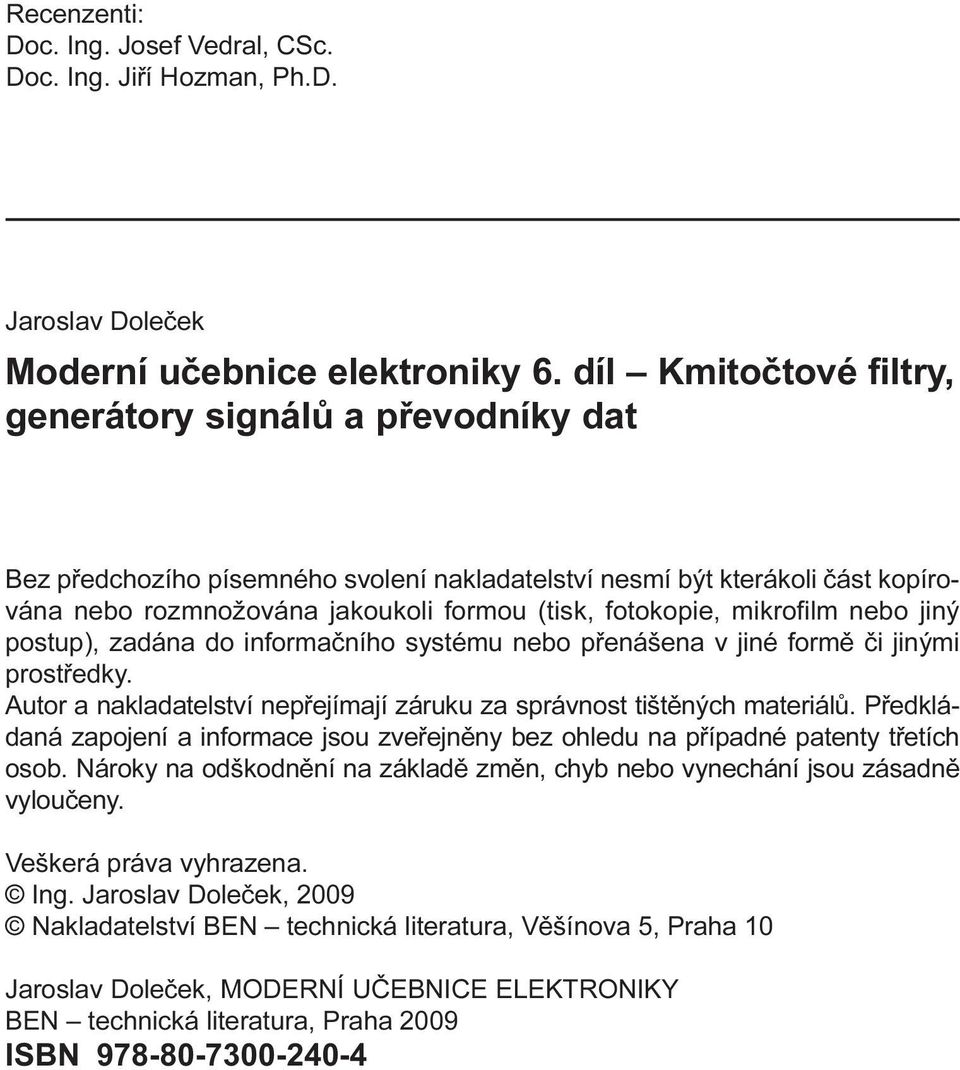

2 Recenzenti: Doc. Ing. Josef Vedral, CSc. Doc. Ing. Jiøí Hozman, Ph.D. Jaroslav Doleèek Moderní uèebnice elektroniky 6. díl Kmitoètové filtry, generátory signálù a pøevodníky dat Bez pøedchozího písemného svolení nakladatelství nesmí být kterákoli èást kopírována nebo rozmnožována jakoukoli formou (tisk, fotokopie, mikrofilm nebo jiný postup), zadána do informaèního systému nebo pøenášena v jiné formì èi jinými prostøedky. Autor a nakladatelství nepøejímají záruku za správnost tištìných materiálù. Pøedkládaná zapojení a informace jsou zveøejnìny bez ohledu na pøípadné patenty tøetích osob. Nároky na odškodnìní na základì zmìn, chyb nebo vynechání jsou zásadnì vylouèeny. Veškerá práva vyhrazena. Ing. Jaroslav Doleèek, 2009 Nakladatelství BEN technická literatura, Vìšínova 5, Praha 10 Jaroslav Doleèek, MODERNÍ UÈEBNICE ELEKTRONIKY BEN technická literatura, Praha 2009 ISBN

3 STRUÈNÝ OBSAH obsah 1. dílu Základní pojmy, R, L, C 1 ZÁKLADNÍ ELEKTRICKÉ VELIÈINY A POJMY 2 IDEÁLNÍ ELEMENTÁRNÍ AKTIVNÍ A PASIVNÍ LINEÁRNÍ PRVKY 3 ODPOROVÉ OBVODY A VÝKONOVÉ PØIZPÙSOBENÍ 4 EKVIVALENCE PASIVNÍCH JEDNOBRANÙ 5 ANALÝZA LINEÁRNÍCH ELEKTRONICKÝCH OBVODÙ 6 SLOŽENÉ JEDNOBRANY OBSAHUJÍCÍ IDEÁLNÍ OBVODOVÉ PRVKY 7 PØENOSOVÉ VLASTNOSTI DVOJBRANÙ 8 REÁLNÉ LINEÁRNÍ SOUÈÁSTKY ELEKTRONICKÝCH OBVODÙ 9 PØÍLOHA MATICE A DETERMINANT obsah 2. dílu Polovodièe a elektronky 1 POLOVODIÈOVÉ SOUÈÁSTKY S JEDNÍM PØECHODEM PN 2 TRANZISTORY A POLOVODIÈOVÉ VÝKONOVÉ A SPÍNACÍ PRVKY 3 ELEKTRONKY 4 POLOVODIÈOVÉ SOUÈÁSTKY BEZ PØECHODU PN obsah 3. dílu Optoelektronika 1 OPTOELEKTRONIKA 2 DIODY LED 3 LASEROVÉ DIODY (LD) 4 DETEKTORY SVÌTELNÉHO ZÁØENÍ 5 OPTOELEKTRONICKÉ VAZEBNÍ ÈLENY OPTRONY 6 ZOBRAZOVACÍ JEDNOTKY 7 OBRAZOVÉ SENZORY 8 OPTICKÁ VLÁKNA obsah 4. dílu Zesilovaèe a filtry 1 PØENOSOVÉ VLASTNOSTI PASIVNÍCH LINEÁRNÍCH KOMPLEXNÍCH JEDNOBRANÙ A DVOJBRANÙ 2 PASIVNÍ KMITOÈTOVÉ FILTRY 1. A 2. ØÁDU 3 ANALÝZA ÈASOVÌ PROMÌNNÝCH SIGNÁLÙ 4 ZESILOVAÈE obsah 5. dílu Zesilovaèe a komparátory 1 ZESILOVAÈE 2 OPERAÈNÍ ZESILOVAÈE (OZ) 3 PØÍSTROJOVÉ (MÌØICÍ) ZESILOVAÈE 4 NAPÌ OVÉ KOMPARÁTORY 5 AUDIO ZESILOVAÈE obsah 6. dílu Kmitoètové filtry, generátory signálù a pøevodníky dat 1 REÁLNÉ VLASTNOSTI PASIVNÍCH OBVODOVÝCH PRVKÙ KMITOÈTOVÝCH FILTRÙ A GENERÁTORÙ SIGNÁLÙ 2 KMITOÈTOVÉ FILTRY 3 GENERÁTORY SIGNÁLÙ 4 ANALOGOVÌ-DIGITÁLNÍ PØEVODNÍKY ADP

4 PODROBNÝ OBSAH 1 REÁLNÉ VLASTNOSTI PASIVNÍCH OBVODOVÝCH PRVKÙ KMITOÈTOVÝCH FILTRÙ A GENERÁTORÙ SIGNÁLÙ Vlastnosti reálných pasivních komponent Reálná indukèní cívka Reálný kondenzátor Reálný rezistor Piezoelektrické rezonátory Dielektrický rezonátor KMITOÈTOVÉ FILTRY (Frequency Filters) Úvod Co to jsou kmitoètové filtry Klasifikace filtrù podle impulzní odezvy Dìlení filtrù podle kmitoètové charakteristiky Klasifikace filtrù podle zpùsobu realizace Analogové selektivní filtry Jednoduché RC a RL èlánky jako filtry RC a RL 1. øádu Filtry RC 2. øádu Pøenosová funkce filtru Øád pøenosové funkce (øád filtru) a jeho význam Nuly a póly pøenosu Fázové charakteristiky filtru, skupinové zpoždìní Specifikace filtru Filtry RLC 2. øádu Základní principy filtrù RLC 2. øádu Fázové charakteristiky filtrù 2. øádu Filtry s nulou pøenosu Filtry vyšších øádù Impedanèní a kmitoètové normování Toleranèní pole filtru Kmitoètová transformace na NDP Hlavní typy aproximací pøenosové funkce Filtry RLC vyšších øádù Impedanèní transformace a kmitoètové odnormování J. DOLEÈEK: MODERNÍ UÈEBNICE ELEKTRONIKY 6. DÍL A

5 2.7 Aktivní filtry RC ARC (Active RC Filters) Úvod Realizace filtrù ARC na základì kaskádní syntézy Princip kaskádní syntézy filtrù Realizace dolní a horní propusti 1. øádu Bloky filtrù ARC 2. øádu s jedním OZ Bloky 2. øádu pro kaskádní syntézu filtrù se dvìma OZ Univerzální funkèní blok filtru s integrátory (state variable) Realizace filtrù ARC vyšších øádù kaskádním zapojením filtrù 2. a 1. øádu Pøímá náhrada pøíèkových RLC struktur Zobecnìný impedanèní konvertor GIC (Generalized Impedance Converter) Realizací filtrù ARC 2. øádu jako pøímá náhrada obvodù RLC 2. øádu Filtry ARC vyšších øádù pøímou náhradou struktur RLC Filtry se spínanými kapacitory (Switched-Capacitor Filters), SC filtry Kmitoètové korektory (Equalizers) Fázovací èlánky (All Pass Filters) Fázovací èlánek 1. øádu Fázovací èlánek 2. øádu Hlavní etapy návrhu kmitoètových filtrù Piezoelektrické filtry Krystalové filtry (Crystal filters) Monolitické krystalové filtry (Monolithic Crystal Filters MCF) Diskrétní krystalové filtry Výhody krystalových filtrù Nevýhody krystalových filtrù Dùležité parametry krystalových filtrù Piezokeramické filtry Jak specifikovat piezoelektrický filtr Principy zapojení piezoelektrických filtrù Nìkteré další fyzikální principy filtrù Elektromechanické filtry Filtry s povrchovou akustickou vlnou PAV (Surface Acoustic Wave SAW) Mikrovlnné filtry GENERÁTORY SIGNÁLÙ Generátory harmonických signálù oscilátory (Oscillators) LC oscilátory se záporným diferenciálním odporem jednobranové (Negative Resistance Oscillators) Zpìtnovazební oscilátory (Feedback Oscillators) A J. DOLEÈEK: MODERNÍ UÈEBNICE ELEKTRONIKY 6. DÍL 5

6 RC oscilátory Zpìtnovazební LC oscilátory Piezoelektrické oscilátory Piezoelektrické generátory s logickými obvody Generátory impulzních prùbìhù Generátory pravoúhlých impulzù Generátory a tvarovaèe pravoúhlých impulzù (Bistable Multivibrators, Flip Flops) Multivibrátory (astabilní klopné obvody) Monostabilní klopné obvody (Monostable Multivibrators) Generátor periodických neobdélníkových prùbìhù Generátor pravoúhlých a trojúhelníkových prùbìhù Generátor pilových prùbìhù RC generátor sinusového prùbìhu s astabilním klopným obvodem a s filtrem Generátory a oscilátory s vysokou stabilitou Generátory s fázovým závìsem Pøímá digitální syntéza DDS (Direct Digital Synthesys) Integrované obvody pro generátory impulzních signálù Monostabilní integrované klopné obvody Monostabilní a astabilní klopné obvody Èasovaè 555 (Timer 555) Multivibrátor bez externích komponent ANALOGOVÌ-DIGITÁLNÍ PØEVODNÍKY ADP (ANALOG-TO-DIGITAL CONVERTERS ADC) Analogovì-digitální pøevodníky ADP (Analog to Digital Converters ADC) Vzorkování analogového signálu Hlavní pravidla vzorkování analogových signálù Nyquistùv vzorkovací teorém Digitálnì-analogové pøevodníky DAP (Digital to Analog Converters DAC) Chyby A/D a D/A pøevodníkù Statické chyby A/D pøevodníkù Statické chyby D/A pøevodníkù Základní architektury A/D pøevodníkù Princip A/D pøevodu ADP s pøímým pøevodem Pøevodníky s paralelním pøevodem (all-parallel converter, flash converter) Kaskádní zapojení ADP (pipelined ADC) Pøevod napìtí na èasový interval (voltage to time converter) J. DOLEÈEK: MODERNÍ UÈEBNICE ELEKTRONIKY 6. DÍL A

7 A/D pøevodníky napìtí na kmitoèet U/f pøevodníky UFP (voltage to frequency converters, VFC) ADP s dvojí integrací (dual-slope ADC) Zpìtnovazební metody pøevodu ADP s postupnou aproximací (Successive Approximation Register ADC SAR ADC) Sledovací A/D pøevodník (tracking ADC) Pøevodník typu sigma-delta S-D (sigma-delta converters) Volba typu ADP Základní architektury D/A pøevodníkù D/A pøevodníky s pøímým pøevodem Napì ový princip D/A pøevodu Proudový princip D/A pøevodu D/A pøevodník s odporovou sítí typu R 2R Nábojový princip D/A pøevodníku Sigma-delta architektura DAP Vstupní a výstupní rozhraní A/D a D/A pøevodníkù Pøíklady aplikací A/D a D/A pøevodníkù Pøepínání vstupù ADP Mikrokontroléry s A/D a D/A pøevodníky Použití DAP øízeného mikroprocesorem pro generaci periodických signálù Digitální potenciometr a pøíklad jeho použití k ladìní filtru typu dolní propust Dùležité specifikace ADP a DAP DODATKY DODATEK A DODATEK B LITERATURA REJSTØÍK SLOVNÍÈEK KONTAKTY NA PRODEJNY TECHNICKÉ LITERATURY A J. DOLEÈEK: MODERNÍ UÈEBNICE ELEKTRONIKY 6. DÍL 7

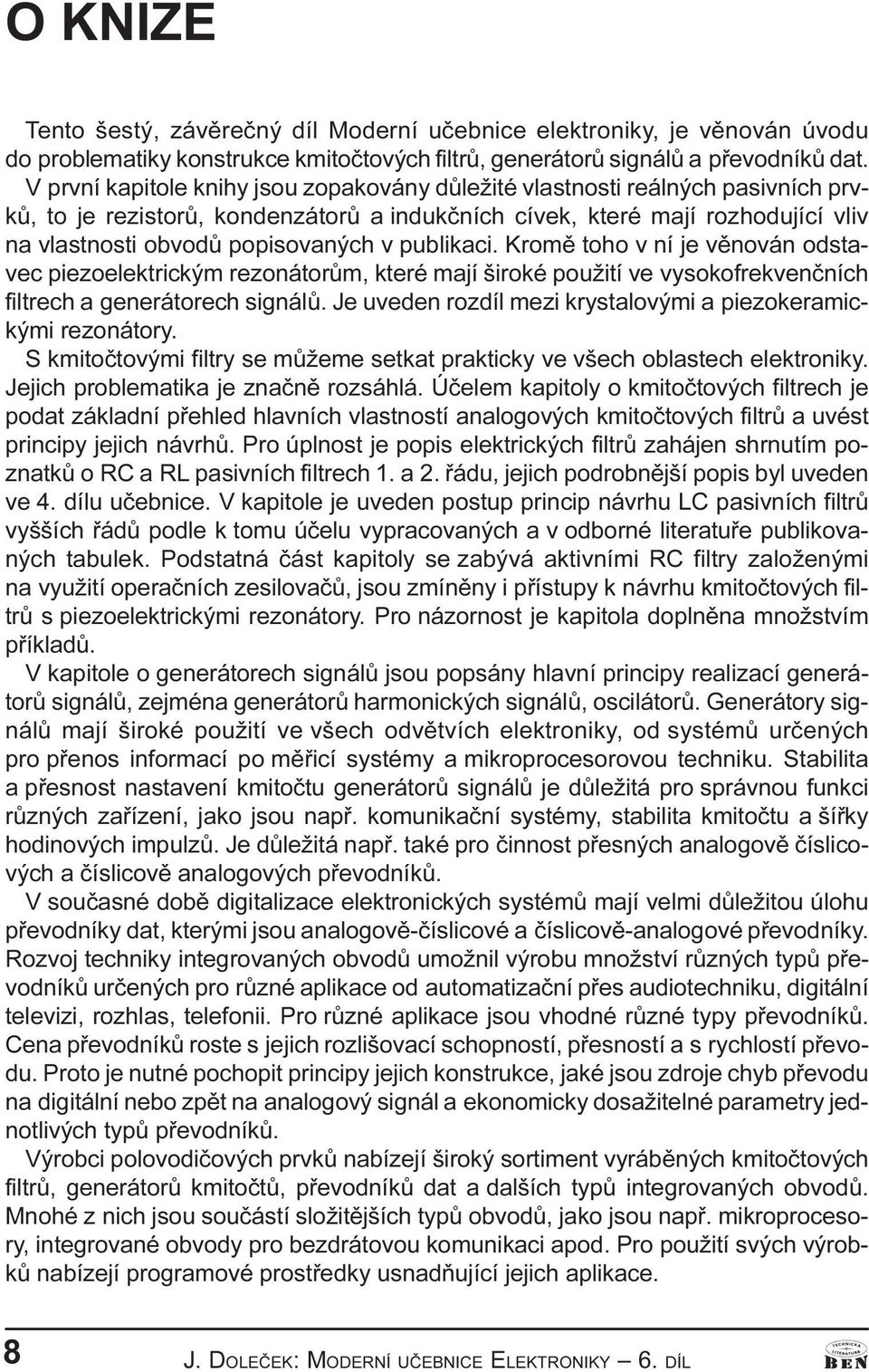

8 O KNIZE Tento šestý, závìreèný díl Moderní uèebnice elektroniky, je vìnován úvodu do problematiky konstrukce kmitoètových filtrù, generátorù signálù a pøevodníkù dat. V první kapitole knihy jsou zopakovány dùležité vlastnosti reálných pasivních prvkù, to je rezistorù, kondenzátorù a indukèních cívek, které mají rozhodující vliv na vlastnosti obvodù popisovaných v publikaci. Kromì toho v ní je vìnován odstavec piezoelektrickým rezonátorùm, které mají široké použití ve vysokofrekvenèních filtrech a generátorech signálù. Je uveden rozdíl mezi krystalovými a piezokeramickými rezonátory. S kmitoètovými filtry se mùžeme setkat prakticky ve všech oblastech elektroniky. Jejich problematika je znaènì rozsáhlá. Úèelem kapitoly o kmitoètových filtrech je podat základní pøehled hlavních vlastností analogových kmitoètových filtrù a uvést principy jejich návrhù. Pro úplnost je popis elektrických filtrù zahájen shrnutím poznatkù o RC a RL pasivních filtrech 1. a 2. øádu, jejich podrobnìjší popis byl uveden ve 4. dílu uèebnice. V kapitole je uveden postup princip návrhu LC pasivních filtrù vyšších øádù podle k tomu úèelu vypracovaných a v odborné literatuøe publikovaných tabulek. Podstatná èást kapitoly se zabývá aktivními RC filtry založenými na využití operaèních zesilovaèù, jsou zmínìny i pøístupy k návrhu kmitoètových filtrù s piezoelektrickými rezonátory. Pro názornost je kapitola doplnìna množstvím pøíkladù. V kapitole o generátorech signálù jsou popsány hlavní principy realizací generátorù signálù, zejména generátorù harmonických signálù, oscilátorù. Generátory signálù mají široké použití ve všech odvìtvích elektroniky, od systémù urèených pro pøenos informací po mìøicí systémy a mikroprocesorovou techniku. Stabilita a pøesnost nastavení kmitoètu generátorù signálù je dùležitá pro správnou funkci rùzných zaøízení, jako jsou napø. komunikaèní systémy, stabilita kmitoètu a šíøky hodinových impulzù. Je dùležitá napø. také pro èinnost pøesných analogovì èíslicových a èíslicovì analogových pøevodníkù. V souèasné dobì digitalizace elektronických systémù mají velmi dùležitou úlohu pøevodníky dat, kterými jsou analogovì-èíslicové a èíslicovì-analogové pøevodníky. Rozvoj techniky integrovaných obvodù umožnil výrobu množství rùzných typù pøevodníkù urèených pro rùzné aplikace od automatizaèní pøes audiotechniku, digitální televizi, rozhlas, telefonii. Pro rùzné aplikace jsou vhodné rùzné typy pøevodníkù. Cena pøevodníkù roste s jejich rozlišovací schopností, pøesností a s rychlostí pøevodu. Proto je nutné pochopit principy jejich konstrukce, jaké jsou zdroje chyb pøevodu na digitální nebo zpìt na analogový signál a ekonomicky dosažitelné parametry jednotlivých typù pøevodníkù. Výrobci polovodièových prvkù nabízejí široký sortiment vyrábìných kmitoètových filtrù, generátorù kmitoètù, pøevodníkù dat a dalších typù integrovaných obvodù. Mnohé z nich jsou souèástí složitìjších typù obvodù, jako jsou napø. mikroprocesory, integrované obvody pro bezdrátovou komunikaci apod. Pro použití svých výrobkù nabízejí programové prostøedky usnadòující jejich aplikace. 8 J. DOLEÈEK: MODERNÍ UÈEBNICE ELEKTRONIKY 6. DÍL A
