1 A4M38AVS Aplikace vestavěných systémů Základní metody číslicového zpracování signálu část I. Radek Sedláček, katedra měření, ČVUT v Praze FEL, 2015

2 Obsah přednášky Úvod, motivace do problematiky číslicového zpracování signálu či obrazu (DSP) Základní definice a pojmy okolo DSP Digitalizace signálu vzorkování, kvantování typy AD převodníků Číslicové filtry (FIR, IIR) Přenos a struktura Problém kvantování koeficientů

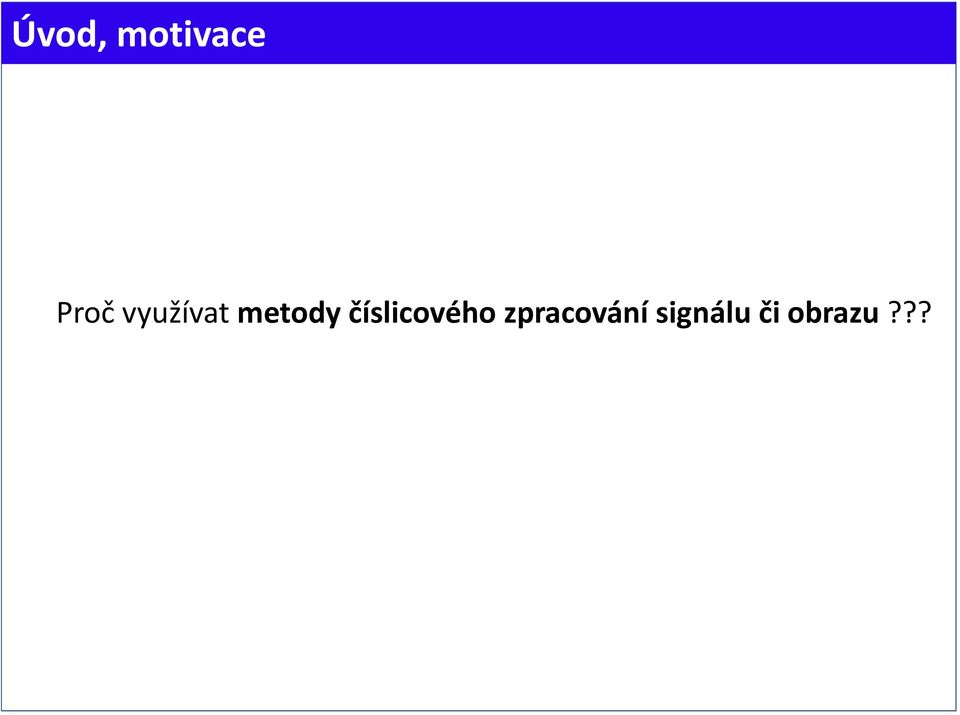

3 Úvod, motivace Proč využívat metody číslicového zpracování signálu či obrazu???

4 Úvod, motivace příklady embedded systémů okolo nás Spotřební elektronika

5 Úvod, motivace příklady embedded systémů okolo nás Měřicí technika osciloskop 32GHz Lékařská ultrasonografie, RADAR Počítačová tomografie

6 Úvod, motivace příklady embedded systémů okolo nás Router ADSL modem Průmyslové PC PLC

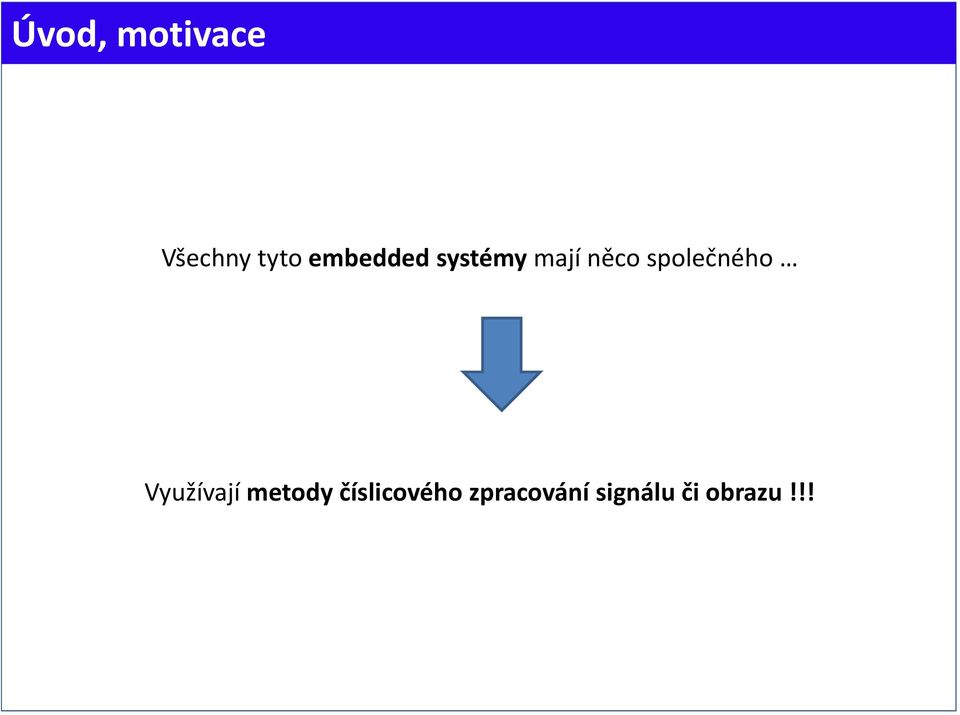

7 Úvod, motivace Všechny tyto embedded systémy mají něco společného Využívají metody číslicového zpracování signálu či obrazu!!!

8 Jak lze vestavný systém chápat? Typicky jednoúčelový systém, který obsahuje řídicí jednotku (procesor, mikrořadič, DSP, atd. ), a je zabudovaný do zařízení, jenž má řídit. Ve srovnání s univerzálním řešením výrazně cenově výhodnější Firmware (program procesoru) uložen v paměti typu ROM či FLASH Může být vybaven uživatelským rozhraním Může využívat OS (i RTOS) Může být vybaven komunikačním rozhraním Může využívat metody číslicového zpracování signálu

9 Když se řekne DSP Zkratka z angl. Digital Signal Processing (nebo Digital Signal Processor) číslicové zpracování signálu Před vlastním použitím DSP algoritmů nutno provést digitalizaci analogového signálu pomocí vhodného A/D převodníku, zpětná rekonstrukce se provádí D/A převodníkem DSP algoritmus (metoda) = operace s navzorkovaným signálem (obecně DATY), může to být např. převzorkování (změna vzorkovacího kmitočtu), filtrace matematické zpracování, výpočet různých parametrů, různé transformace komprese a zpětná dekomprese dat Uspořádání jednoduchého vestavěného číslicového systému na bázi DSP Analogový signál A/D převodník DSP D/A převodník Analogový signál

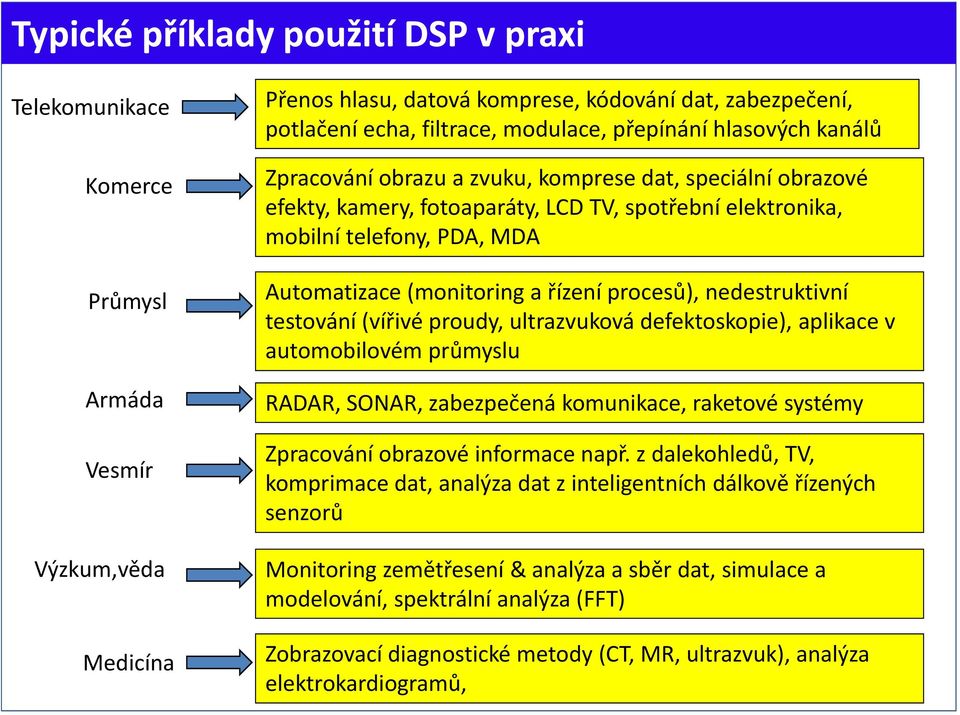

10 Typické příklady použití DSP v praxi Telekomunikace Komerce Průmysl Armáda Vesmír Výzkum,věda Medicína Přenos hlasu, datová komprese, kódování dat, zabezpečení, potlačení echa, filtrace, modulace, přepínání hlasových kanálů Zpracování obrazu a zvuku, komprese dat, speciální obrazové efekty, kamery, fotoaparáty, LCD TV, spotřební elektronika, mobilní telefony, PDA, MDA Automatizace (monitoring a řízení procesů), nedestruktivní testování (vířivé proudy, ultrazvuková defektoskopie), aplikace v automobilovém průmyslu RADAR, SONAR, zabezpečená komunikace, raketové systémy Zpracování obrazové informace např. z dalekohledů, TV, komprimace dat, analýza dat z inteligentních dálkově řízených senzorů Monitoring zemětřesení & analýza a sběr dat, simulace a modelování, spektrální analýza (FFT) Zobrazovací diagnostické metody (CT, MR, ultrazvuk), analýza elektrokardiogramů,

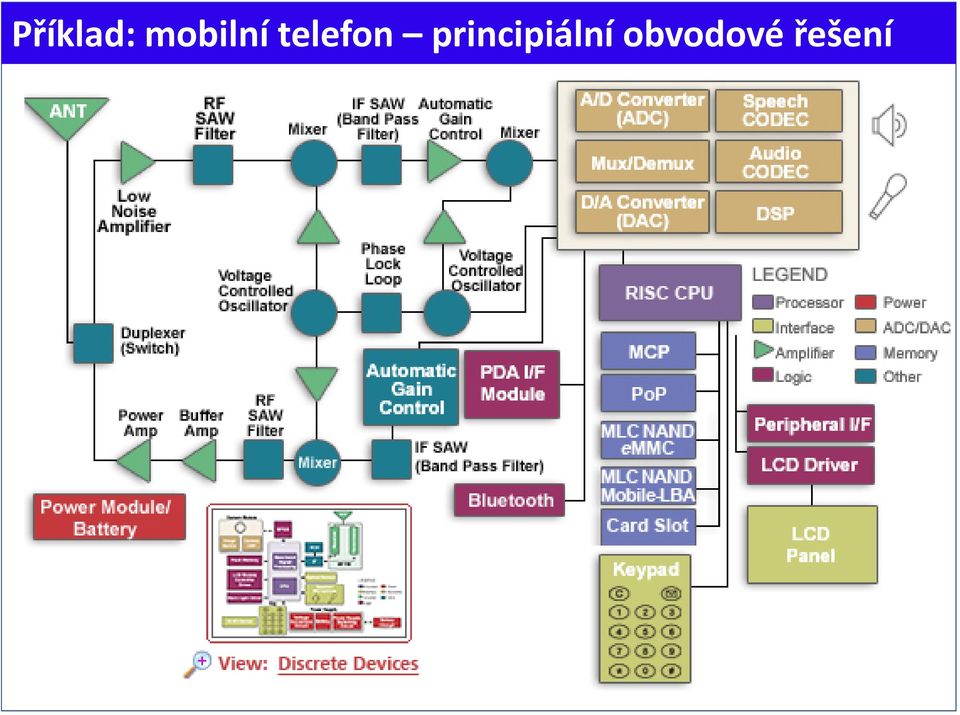

11 Příklad: mobilní telefon principiální obvodové řešení

12 Příklad : mobilní telefon blokové schéma (dílčí bloky)

13 Z transformace Při číslicové zpracování signálu se pracuje s diskrétním vzorky dat často je potřeba použít při popisu diskrétních systémů či signálů matematický aparát, tzv. Z transformaci

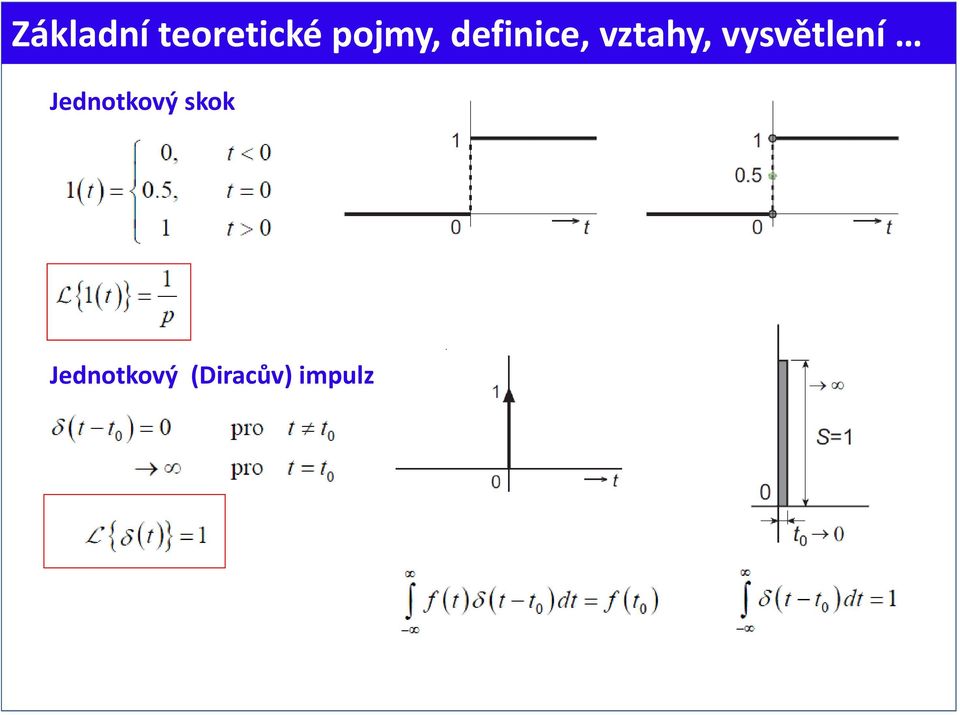

14 Základní teoretické pojmy, definice, vztahy, vysvětlení Jednotkový skok Jednotkový (Diracův) impulz

15 Základní teoretické pojmy, definice, vztahy, vysvětlení Impulzní charakteristika odezva systému na jednotkový impuls, Laplaceův obraz impulsní charakteristiky odpovídá přenosu! Přechodová charakteristika odezva systému na jednotkový skok Vzorkování realizováno pomocí vzorkovacího obvodu při vzorkování signálu je nutné splnit tzv. vzorkovací teorém s tím souvisí použití antialiasing filtru

16 Základní teoretické pojmy, definice, vztahy, vysvětlení Vzorkovací obvod (SAMPLE and HOLD zesilovač)

17 Základní teoretické pojmy, definice, vztahy, vysvětlení Anti aliasing filter slouží pro omezení frekvenčního pásma před vzorkováním signálu, splnění vzorkovacího teorému zamezí překrývání spektra vstupního signálu používá filter typu dolní propust Vzorkovací (Shannonův Kotělnikův) teorém Zpětná a přesná rekonstrukce spojitého, frekvenčně omezeného signálu z jeho diskrétních hodnot možná pouze tehdy, je li vzorkovací kmitočet alespoň 2x vyšší než li maximální frekvence rekonstruovaného signálu.

18 Základní teoretické pojmy, definice, vztahy, vysvětlení Kvantování ke kvantování dochází v A/D převodníku v důsledku konečného rozlišení A/D převodníku A/D převodník slouží k digitalizaci vstupního analogového signálu (vzorkuje+kvantuje) výstupem je digitální číslo výstupní kód = (V IN / V REF ) x 2 N Digital Output (codes) (2 N ) ADC Transfer Function Analog Input (V) Full- Scale Vstupní napětí Výstupní kód(10-bit) V+ >= V REF 1023 (0x03FF)* Reference Voltage VREF V REF 1 LSB ½ V REF 1023 (0x03FF) 512 (0x0200) AIN ADC Digital Output ¼ V REF 256 (0x0100) 0 V 0 (0x0000) Ground- Referenced Input Signal * Output of ADC is saturated

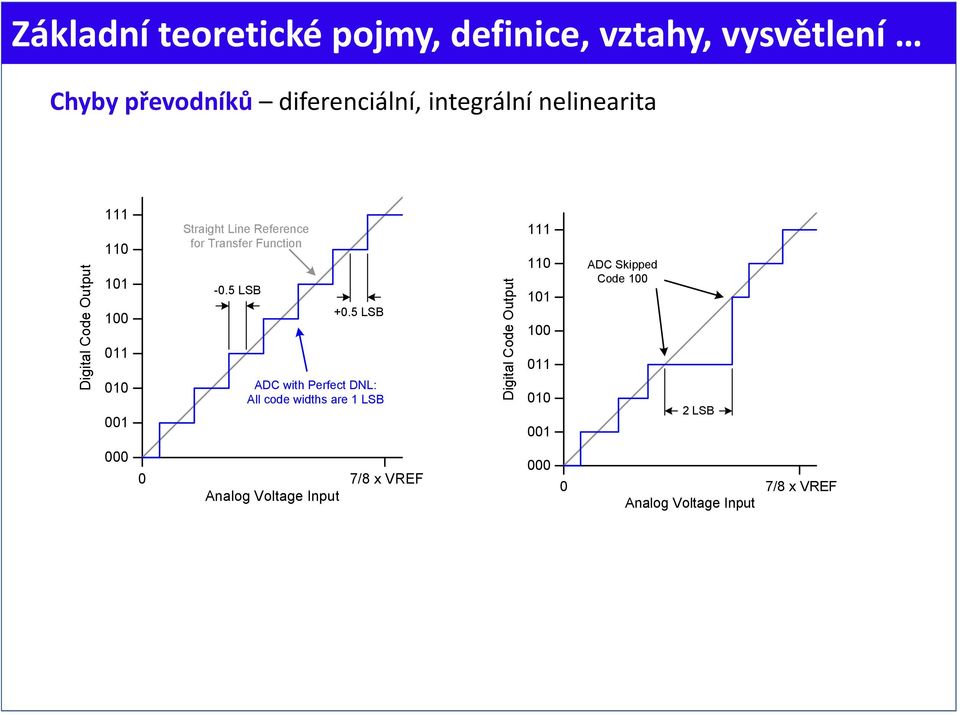

19 Základní teoretické pojmy, definice, vztahy, vysvětlení Chyby převodníků diferenciální, integrální nelinearita Digital Code Output Straight Line Reference for Transfer Function -0.5 LSB +0.5 LSB ADC with Perfect DNL: All code widths are 1 LSB Digital Code Output ADC Skipped Code LSB /8 x VREF Analog Voltage Input /8 x VREF Analog Voltage Input

20 Základní teoretické pojmy, definice, vztahy, vysvětlení Příklad : Záznam zvukové stopy na CD ROM (formát audio CD) využívá se pulzně kódová modulace (PCM) vzorkovací frekvence 44,1 khz Příklad 4 bitové PCM

21 Základní teoretické pojmy, definice, vztahy, vysvětlení Frekvenční spektrum signálu nese informaci o rozložení jednotlivých spektrálních složek (frekvencí) v analyzovaném signálu spektrum získáme aplikací Fourierovy transformace Příklady signálů, jejich spektra: harmonický signál (sin) jedna frekvenční složka symetrický obdélník (střída 1:1) obsahuje pouze liché harmonické (útlum 1/n) trojúhelník obsahuje liché složky s alternující fází (0,180) Dirac zastoupeny všechny frekvenční složky konstantní amplituda

22 Základní teoretické pojmy, definice, vztahy, vysvětlení Nejběžnější typy A/D převodníků: s postupnou aproximací střední rychlé, rozlišení typicky bit.

23 Základní teoretické pojmy, definice, vztahy, vysvětlení integrační nejpřesnější, nejpomalejší, rozlišení bit., potlačují sériové rušení na kmitočtu, jehož převrácená doba periody odpovídá n násobku doby integrace (typicky 20 ms ~ 50 Hz)

24 Základní teoretické pojmy, definice, vztahy, vysvětlení paralelní nejrychlejší, rozlišení cca do 8 10 bit. dáno počtem komparátorů

25 Základní teoretické pojmy, definice, vztahy, vysvětlení převodník pracuje na principu vyrovnání náboje

26 Obsah přednášky Úvod, motivace do problematiky číslicového zpracování signálu či obrazu (DSP) Základní definice a pojmy okolo DSP Digitalizace signálu vzorkování, kvantování typy AD převodníků Číslicové filtry (FIR, IIR)

27 Co je to filtrace 1 D, 2 D signálů? odstranění jedné nebo více frekvenčních částí (složek) ze spektra zpracovávaného signálu (např. odstranění rušivých nežádoucích složek) z teorie zpracování signálů známe, že je potřeba důsledně rozlišovat: spojité signály a systémy (soustavy) popis pomocí Laplaceovy transformace výpočet spektra pomocí Fourierovy transformace (FT) diskrétní signály a systémy (soustavy) popis pomocí Z transformace výpočet spektra pomocí diskrétní Fourierovy transformace (DFT)

28 Souvislost mezi filtrací a konvolucí Spojité soustavy Příklad : vstupní signál X(j obsahující dvě složky f R, f S a filtr s přenosem H(j typ dolní propust s mezním kmitočtem f 0 x(t) X H y(t) Y Konvoluce v časové oblasti odpovídá prostému násobení ve frekvenční oblasti.

29 Souvislost mezi filtrací a konvolucí Diskrétní soustavy Uvažujme stejný příklad jako v předchozím případě analogické jako pro spojité signály, jen místo FT se používá Z transformace diskrétní konvoluce

30 Souvislost mezi filtrací a konvolucí Nechť H(z) má přenos b i jsou přímo koeficienty filtru (FIR) Pak v časové oblasti platí: x(n) až x(n N) jsou vzorky signálu

31 Definice číslicových filtrů Z hlediska teorie systémů : ČF = LTI (Linear Time Invariable system) ČF velice významná oblasti v DSP ve srovnání s analogovými filtry vykazují vynikající vlastnosti lze prakticky realizovat libovolný přenos fitru. Slouží pro separaci nebo pro rekonstrukci signálů. Základní stavební prvky : zpožďovací člen (paměť) sčítačka násobička Z -1

32 Obecný přenos filtru Každý ČF lze popsat např. přenosovou funkcí, vyjádřenou v z transformaci (pomocí diferenční rovnice) Obecný přenos filtru vyjádřený z transformaci Jsou li koeficienty a 1, a 2, a M nulové, pak se jedná o FIR filtr Jsou li koeficienty a 1, a 2, a M různé od nuly, pak se jedná o IIR filtr Obecně polynom A(z) definuje zpětnou vazbu mezi výstupem a vstupem z toho důvodu IIR nemusí být vždy stabilní.

33 Základní rozdělení číslicových filtrů Finite Impulze Response (FIR) konečná impulsní odezva vždy stabilní dáno n násobným polem v nule (n tý řád filtru) pro dosažení veliké strmosti nutno zvolit vysoký řád filtru mají lineární fázi nevýhodou je nárůst zpoždění pro velké řády Infinite Impulze Responce (IIR) nekonečná impulzní odezva nemusí být vždy stabilní analogie k analogovým filtrům požadovanou strmost lze dosáhnout při nižším řádu než li u FIR nelineární fáze Z hlediska struktury (zpětně vazby) : rekurzivní, nerekurzivní

34 Struktura číslicových filtrů typu FIR Přímá forma (DIRECT FORM I) Transverzální forma (DIRECT FORM II TRANSPOSED) stejná charakteristika jiná struktura x(n) b 0 b 1 b 2 Z -1 Z -1 y(n)

35 Struktura číslicových filtrů IIR Přímá forma (DIRECT FORM I)

36 Struktura číslicových filtrů IIR Forma DIRECT FORM II Tato realizace využívá minimální počet zpožďovacích členů.

37 Kaskádní (sériové ) řazení filtrů Výsledný přenos

38 Paralelní řazení filtrů x(n) Z -1 Z -1 b 0 b 1 b 2 y(n) H 0 Výsledný přenos Z -1 Z -1 b 0 b 1 b 2 H 1

39 Problém s kvantováním koeficientů pracujeme li s konečným rozlišením čísel, nutně tento problém musí nastat např. v MATLABu koeficienty filtrů spočteny s daleko větší přesností než je reálná implementace na DSP či FPGA dochází tedy ke kvantování těchto koeficientů. s tím souvisí změna frekvenční charakteristiky filtru nutno kontrolovat může vybočit mimo rámec zadání, v případě IIR filtrů může být nestabilní!

40 Návrhové prostředky v prostředí MATLAB Nejdostupnější a nejrychlejší způsob využití prostředí MATLAB. Definováno mnoho funkcí pro návrh FIR i IIR filtrů (v základní toolboxu): FIR1 : b=fir1(n,wn), B = FIR1(N,Wn,'high') FIR2 : B = FIR2(N,F,A) Butter : [B,A] = BUTTER(N,Wn), [B,A] = BUTTER(N,Wn,'low') Cheby1: [B,A] = CHEBY1(N,R,Wp), CHEBY1(N,R,Wp,'stop') Cheby2: [B,A] = CHEBY2(N,R,Wst), Ellip : [B,A] = ELLIP(N,Rp,Rs,Wp)

41 Návrhové prostředky v prostředí MATLAB Vykreslení frekvenční charakteristiky navrženého filtru funkce freqz : [H,W] = FREQZ(B,A,N) Pozn.: Je li řád filtru N, filter má N+1 koeficientů!!! Existuje grafický toolbox pro návrh ČF Filter Design and Analysis Tool (v prostředí MATLAB se spustí příkazem FDATOOL)

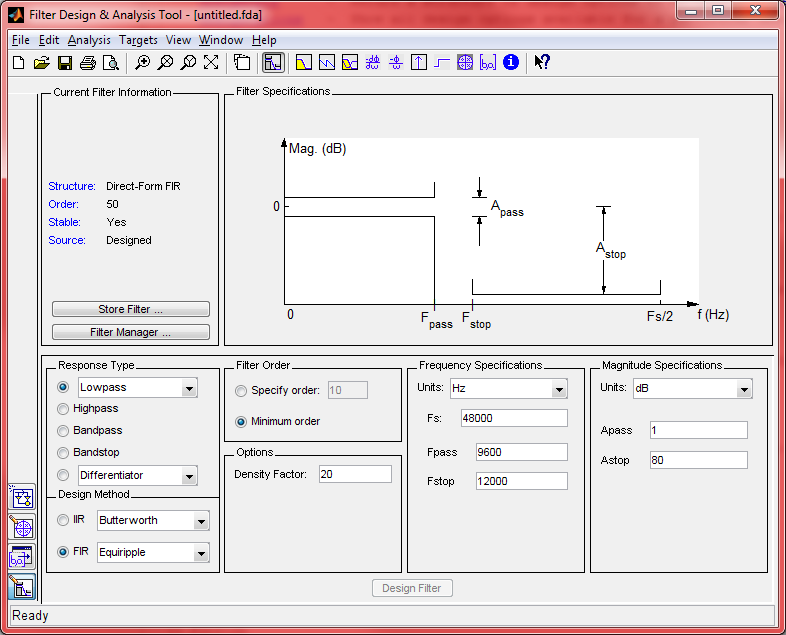

42 Nástroj FDATOOL grafické rozhraní toolboxu

43 Nástroj FDATOOL co umí? Intuitivní ovládání Design FIR, IIR (Butterworth, Chebysev I, II, Eliptický) Volitelné typy frekvenční charakteristiky DP, HP, PP, PZ Výběr fyzické realizace (přímá, transpovaná, atd.) Vykreslení průběhu frekvenční a fázové charakteristiky Zobrazení rozložení pólů a nul filtru v komplexní rovině Koeficienty navrženého filtru lze exportovat do textového souboru nutno definovat též formát dat (např. double float, unsigned 16 a další)

44 Vliv kvantování koeficientů na frekvenční charakteristiku Příklad : FIR, N=100, Fm =0,3*f s (f s = )

45 Detail frekvenční charakteristiky okolo f m Vlivem kvantování koeficientů dochází ke změnám ( posunu mezního kmitočtu i velikosti útlumu) proto je nutné návrh filtru ověřit i po kvantování koeficientů

46 Příklady digitálních filtrů Frekvenčně selektivní filtry: dolní propust (low pass) horní propust (high pass) pásmové propusť (band pass) pásmové zádrže (band stop)

47 Příklady digitálních filtrů Klouzavý průměr: FIR realizující průměrování 6.řádu Lze např. využít na potlačení rušení na frekvenci 2 /N

48 Příklady digitálních filtrů Diskrétní integrátor: Diskrétní derivátor: Příklady použití: detekce hran v obraze, výpočet rychlosti ze zrychlení

49 Srovnání analogových a číslicových filtrů = FIR (N=100)

50 Srovnání analogových a číslicových filtrů

51 Nejdůležitější operace pro DSP Násobení dvou operandů A, B Y=A * B Násobení dvou operandů s akumulací, případně s odečítáním Y = Y + A*B, Y = Y A* B Například: signálový procesor dokáže v jednom instrukčním taktu provést načtení obou operandů z datové a programové paměti, provést výpočet instrukce, výsledek uložit do registru, případně jej akumulovat k předchozímu výsledku. Tato vlastnost je dána zejména vnitřní architekturou procesoru, ta se vyznačuje oddělenou sběrnici pro data a program (je použita tzv. harwardská architektura). Pokud procesor hardwarově podporuje tyto dvě základní operace, lze jej s výhodou použít pro zpracování signálu. Poznámka: Procesory ST32Fxx tuhle operace podporují: MUL R10, R2, R5; multiply, R10 = R2 x R5 MLA R10, R2, R1, R5; multiply with accumulate, R10 = (R2 x R1) + R5 MULS R0, R2, R2; multiply with flag update, R0 = R2 x R2 MULLT R2, R3, R2; conditionally multiply, R2 = R3 x R2 MLS R4, R5, R6, R7; multiply with subtract, R4 = R7 (R5 x R6)
