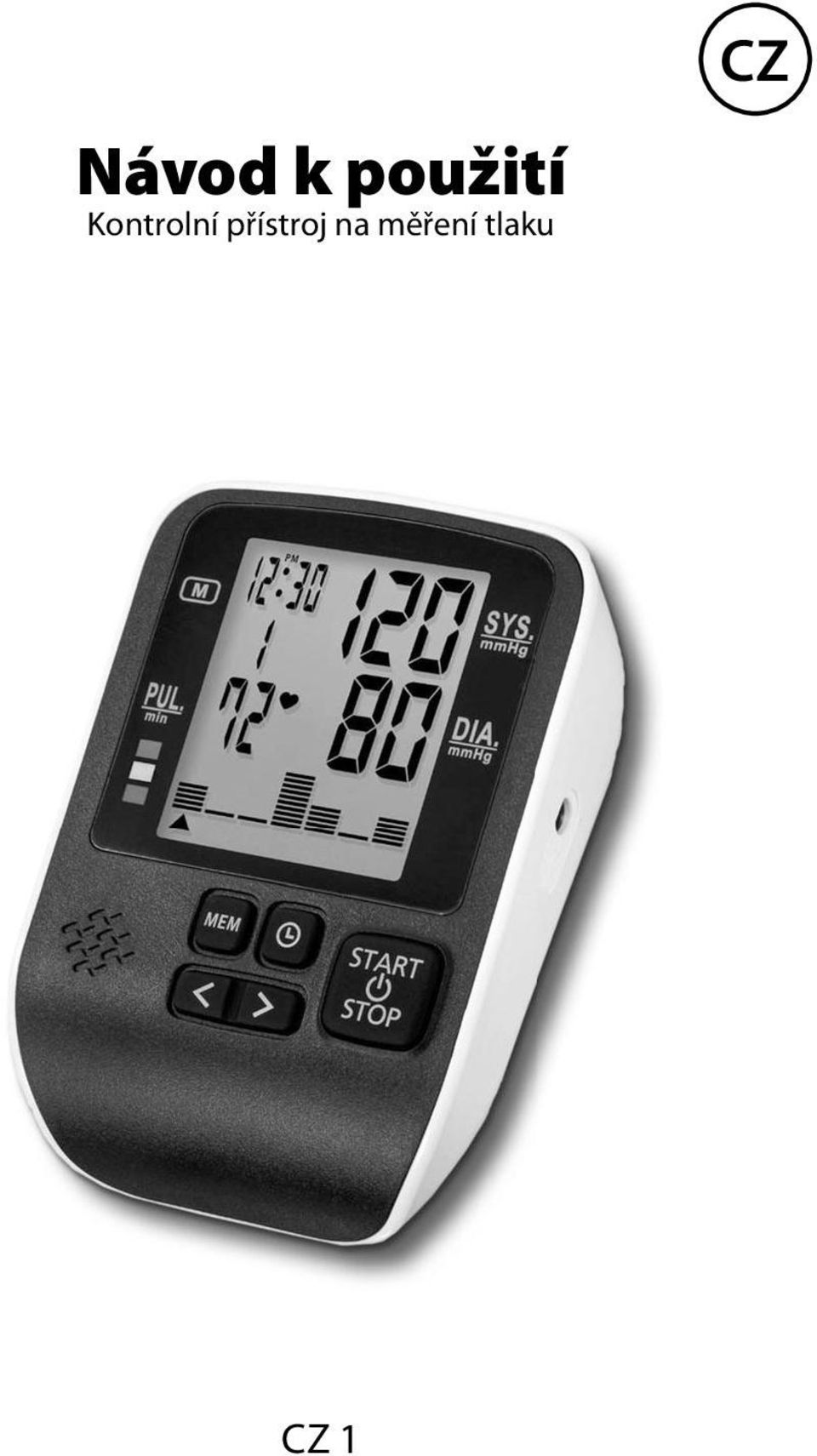

1 Návod k použití Kontrolní přístroj na měření tlaku CZ CZ 1

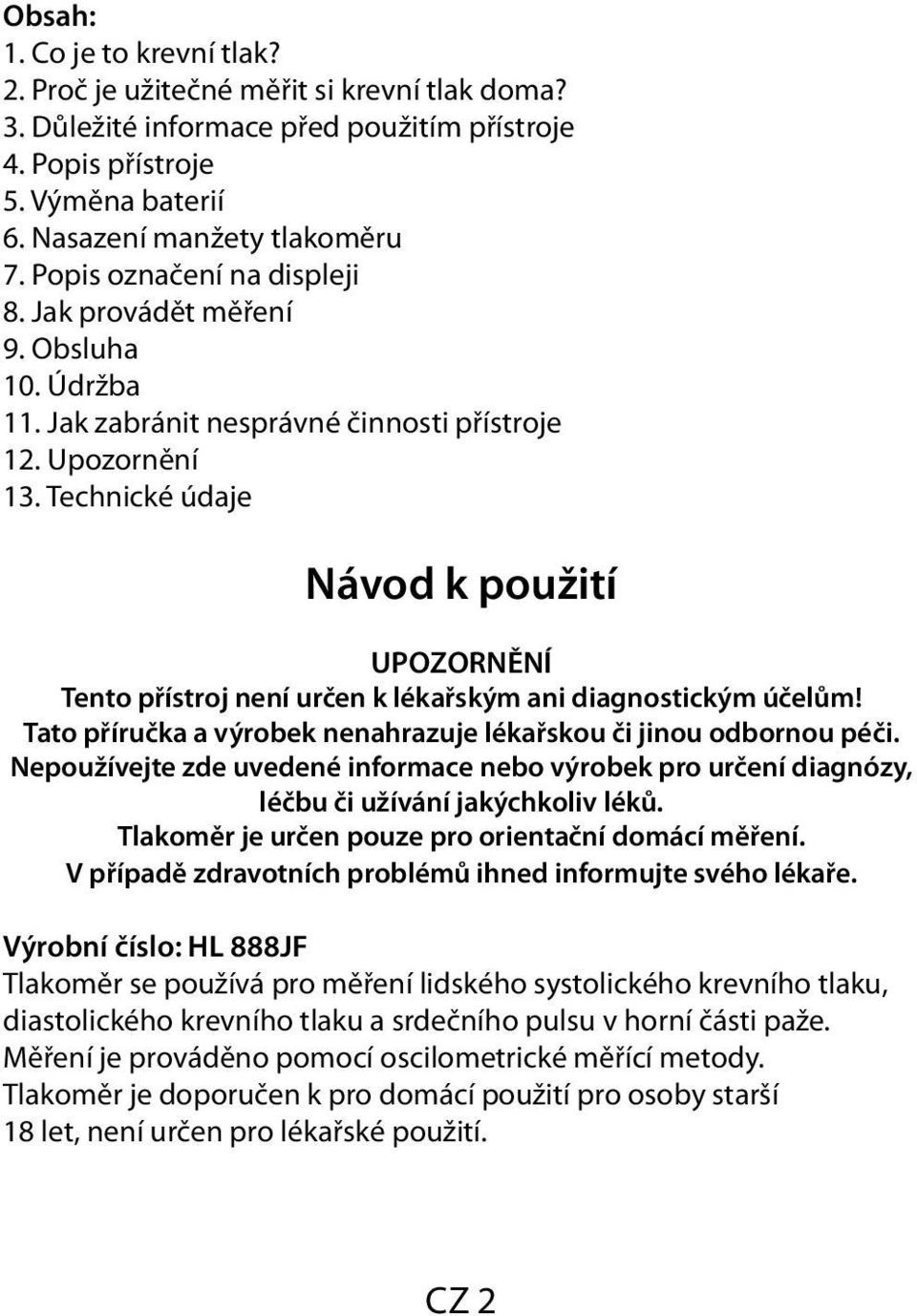

2 Obsah: 1. Co je to krevní tlak? 2. Proč je užitečné měřit si krevní tlak doma? 3. Důležité informace před použitím přístroje 4. Popis přístroje 5. Výměna baterií 6. Nasazení manžety tlakoměru 7. Popis označení na displeji 8. Jak provádět měření 9. Obsluha 10. Údržba 11. Jak zabránit nesprávné činnosti přístroje 12. Upozornění 13. Technické údaje Návod k použití UPOZORNĚNÍ Tento přístroj není určen k lékařským ani diagnostickým účelům! Tato příručka a výrobek nenahrazuje lékařskou či jinou odbornou péči. Nepoužívejte zde uvedené informace nebo výrobek pro určení diagnózy, léčbu či užívání jakýchkoliv léků. Tlakoměr je určen pouze pro orientační domácí měření. V případě zdravotních problémů ihned informujte svého lékaře. Výrobní číslo: HL 888JF Tlakoměr se používá pro měření lidského systolického krevního tlaku, diastolického krevního tlaku a srdečního pulsu v horní části paže. Měření je prováděno pomocí oscilometrické měřící metody. Tlakoměr je doporučen k pro domácí použití pro osoby starší 18 let, není určen pro lékařské použití. CZ 2

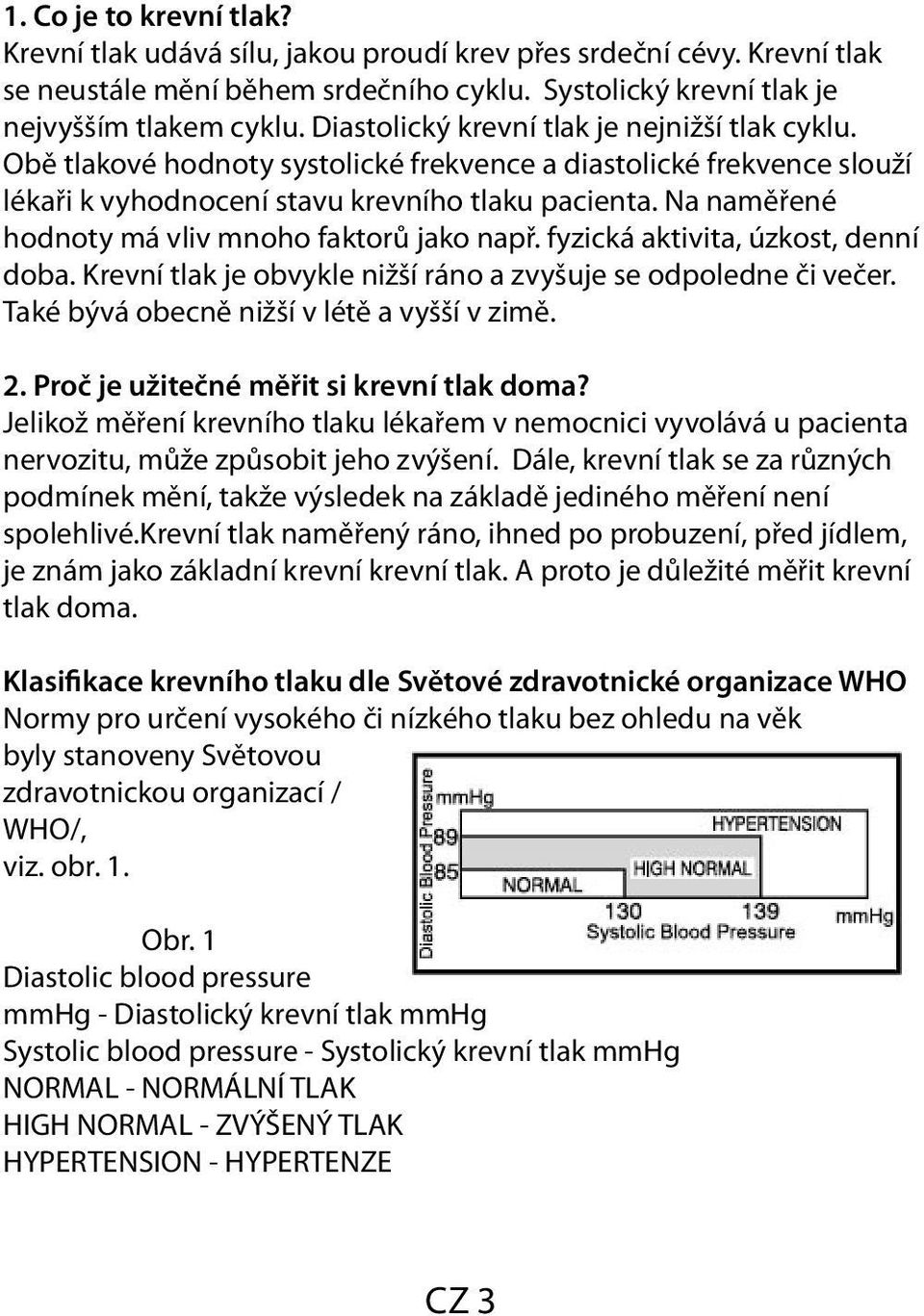

3 1. Co je to krevní tlak? Krevní tlak udává sílu, jakou proudí krev přes srdeční cévy. Krevní tlak se neustále mění během srdečního cyklu. Systolický krevní tlak je nejvyšším tlakem cyklu. Diastolický krevní tlak je nejnižší tlak cyklu. Obě tlakové hodnoty systolické frekvence a diastolické frekvence slouží lékaři k vyhodnocení stavu krevního tlaku pacienta. Na naměřené hodnoty má vliv mnoho faktorů jako např. fyzická aktivita, úzkost, denní doba. Krevní tlak je obvykle nižší ráno a zvyšuje se odpoledne či večer. Také bývá obecně nižší v létě a vyšší v zimě. 2. Proč je užitečné měřit si krevní tlak doma? Jelikož měření krevního tlaku lékařem v nemocnici vyvolává u pacienta nervozitu, může způsobit jeho zvýšení. Dále, krevní tlak se za různých podmínek mění, takže výsledek na základě jediného měření není spolehlivé.krevní tlak naměřený ráno, ihned po probuzení, před jídlem, je znám jako základní krevní krevní tlak. A proto je důležité měřit krevní tlak doma. Klasifikace krevního tlaku dle Světové zdravotnické organizace WHO Normy pro určení vysokého či nízkého tlaku bez ohledu na věk byly stanoveny Světovou zdravotnickou organizací WHO, viz. obr. 1. Obr. 1 Diastolic blood pressure mmhg - Diastolický krevní tlak mmhg Systolic blood pressure - Systolický krevní tlak mmhg NORMAL - NORMÁLNÍ TLAK HIGH NORMAL - ZVÝŠENÝ TLAK HYPERTENSION - HYPERTENZE CZ 3

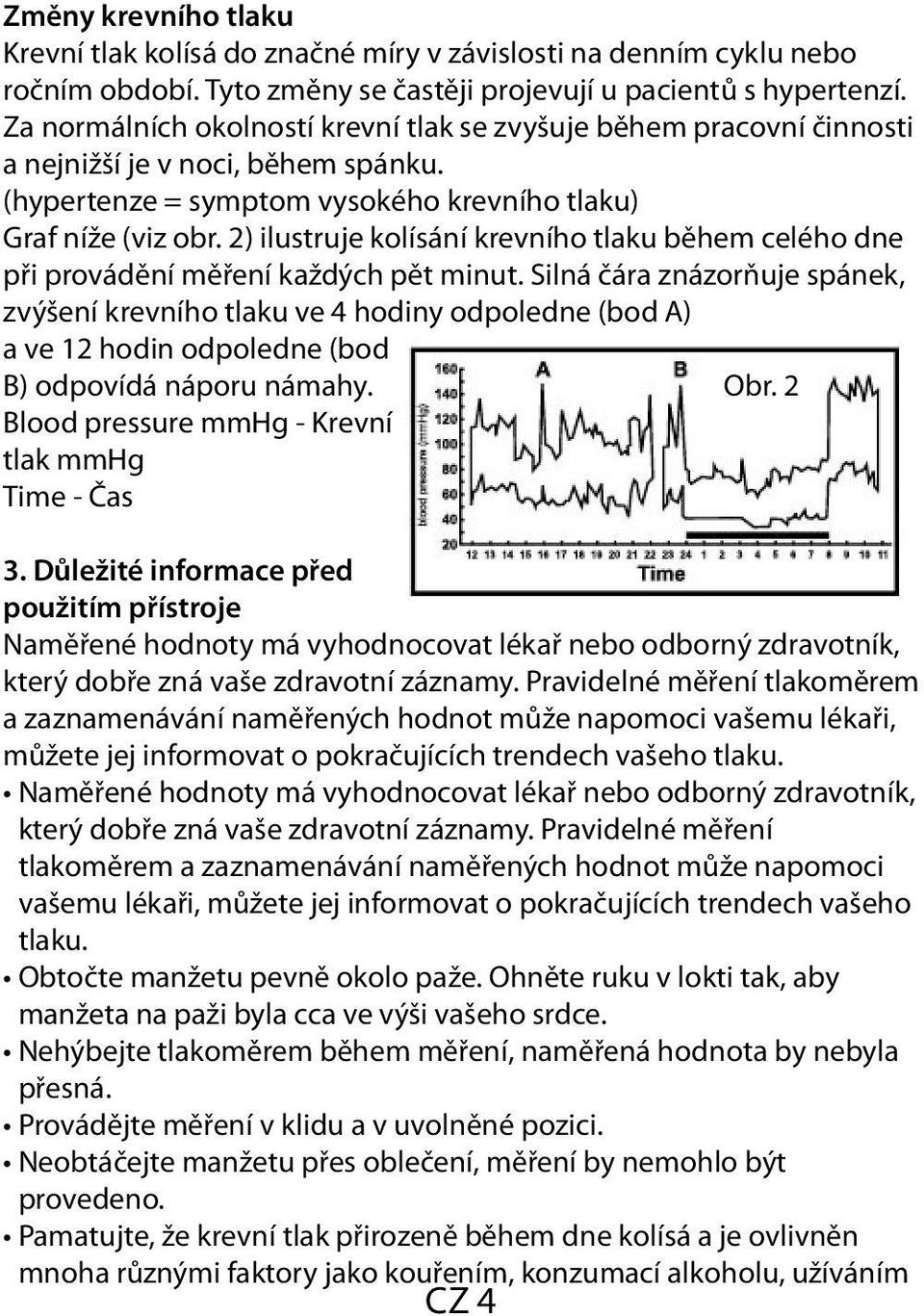

4 Změny krevního tlaku Krevní tlak kolísá do značné míry v závislosti na denním cyklu nebo ročním období. Tyto změny se častěji projevují u pacientů s hypertenzí. Za normálních okolností krevní tlak se zvyšuje během pracovní činnosti a nejnižší je v noci, během spánku. (hypertenze = symptom vysokého krevního tlaku) Graf níže (viz obr. 2) ilustruje kolísání krevního tlaku během celého dne při provádění měření každých pět minut. Silná čára znázorňuje spánek, zvýšení krevního tlaku ve 4 hodiny odpoledne (bod A) a ve 12 hodin odpoledne (bod B) odpovídá náporu námahy. Obr. 2 Blood pressure mmhg - Krevní tlak mmhg Time - Čas 3. Důležité informace před použitím přístroje Naměřené hodnoty má vyhodnocovat lékař nebo odborný zdravotník, který dobře zná vaše zdravotní záznamy. Pravidelné měření tlakoměrem a zaznamenávání naměřených hodnot může napomoci vašemu lékaři, můžete jej informovat o pokračujících trendech vašeho tlaku. Naměřené hodnoty má vyhodnocovat lékař nebo odborný zdravotník, který dobře zná vaše zdravotní záznamy. Pravidelné měření tlakoměrem a zaznamenávání naměřených hodnot může napomoci vašemu lékaři, můžete jej informovat o pokračujících trendech vašeho tlaku. Obtočte manžetu pevně okolo paže. Ohněte ruku v lokti tak, aby manžeta na paži byla cca ve výši vašeho srdce. Nehýbejte tlakoměrem během měření, naměřená hodnota by nebyla přesná. Provádějte měření v klidu a v uvolněné pozici. Neobtáčejte manžetu přes oblečení, měření by nemohlo být provedeno. Pamatujte, že krevní tlak přirozeně během dne kolísá a je ovlivněn mnoha různými faktory jako kouřením, konzumací alkoholu, užíváním CZ 4

5 léků či fyzickou aktivitou. Pro co nejpřesnější zjištění Vašeho krevního tlaku proveďte měření alespoň 3x za sebou a stanovte průměrnou hodnotu. Osoby se stavem, který způsobuje problémy oběhového systému (cukrovka, onemocnění jater, arterioskleróza nebo se slabou periferální cirkulací)- mohou přečíst na displeji pažního tlakoměru nižší hodnoty, než jaké by naměřili při měření na horní paži. Pro přesnost měření zkonzultujte s vaším lékařem vhodnost použití pažního tlakoměru. Měření krevního tlaku zjištěná tímto tlakoměrem jsou rovnocenná s měřeními získanými metodou poslechu stetoskopem umístěným pod manžetou. V rámci limitů předepsaných American National Standard for Electronic or Automated Měření krevního tlaku zjištěná tímto tlakoměrem jsou rovnocenná s měřeními získanými metodou poslechu stetoskopem umístěným pod manžetou. Měření jsou v rámci limitů předepsaných American National Standard for Electronic or automated Sphygmomanometers (Americkým národním standardem pro elektronické či automatické tlakoměry). 4. Popis přístroje A) Popis jednotlivých částí DISPLEJ LCD 2. KONEKTOR 3. PAŽNÍ MANŽETA 4. ZÁSUVKA Obr STARTSTOP - ZAPNUTÍVYPNUTÍ 6. MEMORY -VYVOLÁNÍ PAMĚTI 7. SET- NASTAVENÍ 8. MODE- VOLBA FUNKCÍ 9. 4 ks 1,5 AA BATERIÍ (nejsou součástí dodávky) 10. ZDÍŘKA PRO SÍŤOVÝ ADAPTÉR Před použitím adaptéru vyjměte baterie z přístroje! CZ 5

6 B) Popis symbolů na displeji MĚSÍC DATUM HODINA MINUTA SYSTOLICKÝ TLAK MĚRNÁ JEDNOTKA KREVNÍHO TLAKU VYMĚŇTE BATERIE CHYBA MĚŘENÍ ČÍSLOVÁNÍ MĚŘENÍ V PAMĚTI DIASTOLICKÝ TLAK TEP SYMBOL TEPU CZ 6

7 5. Výměna baterií 1. Odstraňte kryt baterie na spodní části přístroje a vložte baterie (obr. 4). Dbejte na správnou polaritu baterií. Obr Nasazení manžety tlakoměru Na vnitřní straně levé paže lokalizujte pomocí dvou prstů pažní tepnu (nachází se přibližně 2,5 cm nad loktem) Určete, kde je tep nejsilnější. Připravte si manžetu před navlečením na paži: provlečte konec manžety kovovým třmínkem. Hladká strana je na vnitřní straně manžety, suchý zip na vnější straně manžety a kovový kroužek se nedotýká kůže. LOKET STRANA S PLYŠOVOU TKANINOU HLADKÁ LÁTKA KOVOVÝ ŘEMÍNEK CZ 7

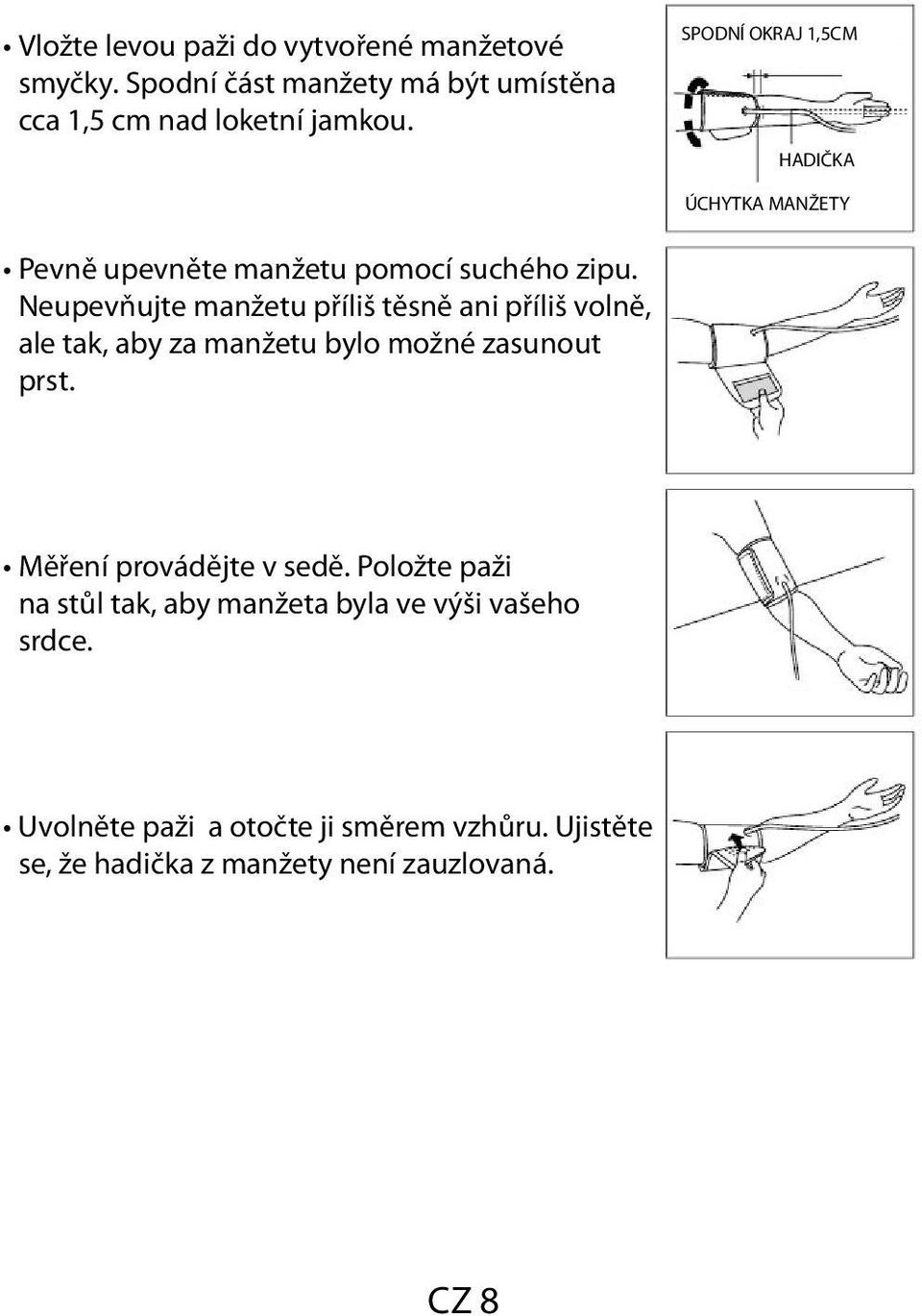

8 Vložte levou paži do vytvořené manžetové smyčky. Spodní část manžety má být umístěna cca 1,5 cm nad loketní jamkou. SPODNÍ OKRAJ 1,5CM HADIČKA ÚCHYTKA MANŽETY Pevně upevněte manžetu pomocí suchého zipu. Neupevňujte manžetu příliš těsně ani příliš volně, ale tak, aby za manžetu bylo možné zasunout prst. Měření provádějte v sedě. Položte paži na stůl tak, aby manžeta byla ve výši vašeho srdce. Uvolněte paži a otočte ji směrem vzhůru. Ujistěte se, že hadička z manžety není zauzlovaná. CZ 8

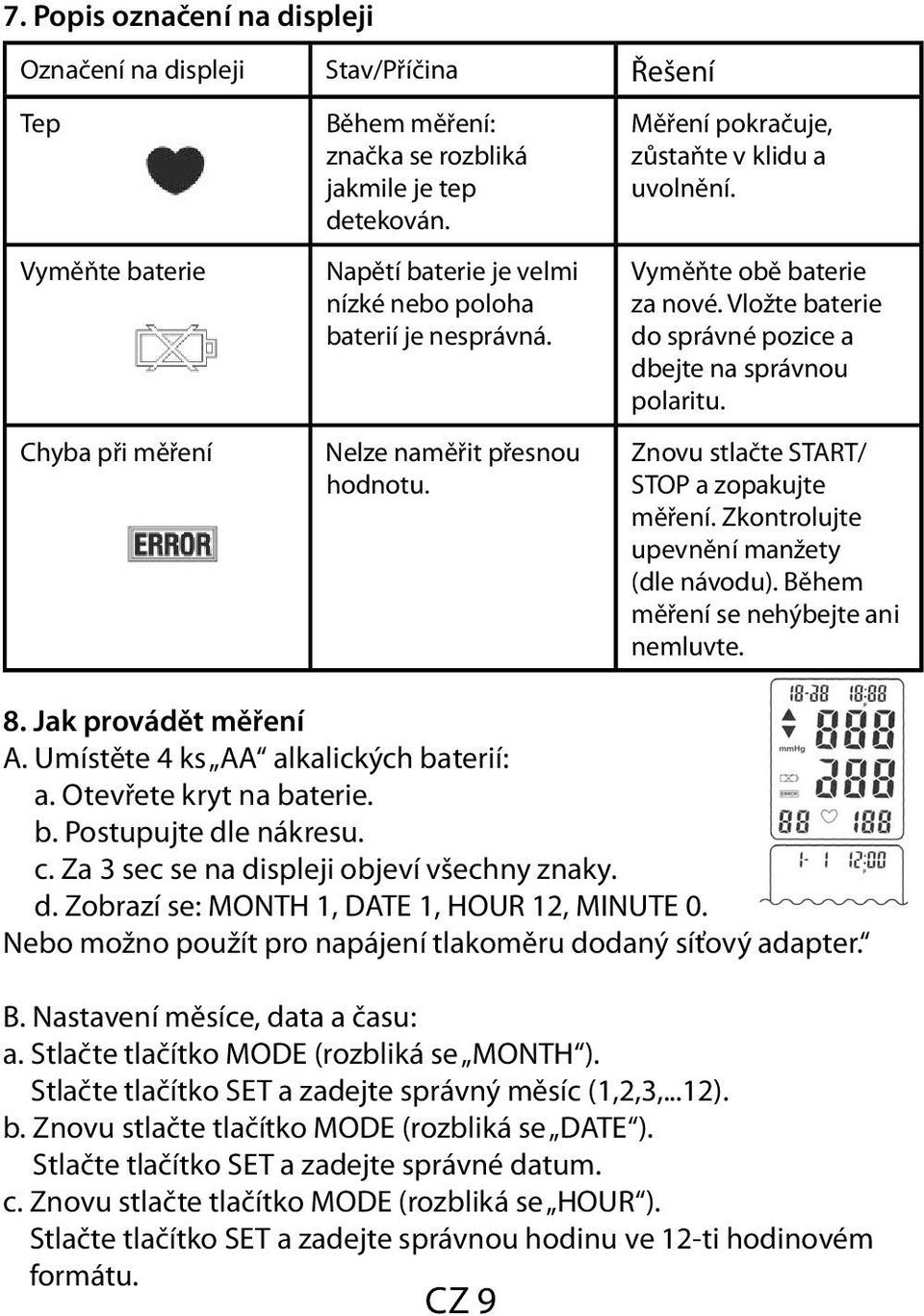

9 7. Popis označení na displeji Označení na displeji StavPříčina Řešení Tep Vyměňte baterie Chyba při měření Během měření: značka se rozbliká jakmile je tep detekován. Napětí baterie je velmi nízké nebo poloha baterií je nesprávná. Nelze naměřit přesnou hodnotu. Měření pokračuje, zůstaňte v klidu a uvolnění. Vyměňte obě baterie za nové. Vložte baterie do správné pozice a dbejte na správnou polaritu. Znovu stlačte START STOP a zopakujte měření. Zkontrolujte upevnění manžety (dle návodu). Během měření se nehýbejte ani nemluvte. 8. Jak provádět měření A. Umístěte 4 ks AA alkalických baterií: a. Otevřete kryt na baterie. b. Postupujte dle nákresu. c. Za 3 sec se na displeji objeví všechny znaky. d. Zobrazí se: MONTH 1, DATE 1, HOUR 12, MINUTE 0. Nebo možno použít pro napájení tlakoměru dodaný síťový adapter. B. Nastavení měsíce, data a času: a. Stlačte tlačítko MODE (rozbliká se MONTH ). Stlačte tlačítko SET a zadejte správný měsíc (1,2,3,...12). b. Znovu stlačte tlačítko MODE (rozbliká se DATE ). Stlačte tlačítko SET a zadejte správné datum. c. Znovu stlačte tlačítko MODE (rozbliká se HOUR ). Stlačte tlačítko SET a zadejte správnou hodinu ve 12-ti hodinovém formátu. CZ 9

10 d. Znovu stlačte tlačítko MODE (rozbliká se MINUTE ). Stlačte tlačítko SET a zadejte správnou minutu (0,1,2,...59) e. Znovu stlačte tlačítko MODE pro potvrzení správného času. (na displeji se zobrazí správný měsíc, den, hodina a minuta 5 října 12 hodin ) C. Postup při měření krevního tlaku: a. Obtočte manžetu kolem paže (viz kap. 6 Nasazení manžety tlakoměru). b. Posaďte se vzpřímeně na židli ve správně pozici (viz kap. 6 Nasazení manžety tlakoměru). c. Stiskněte tlačítko SET. Na displeji se rozbliká symbol měření a tlak vzduchu v manžetě se automaticky napumpuje do požadované úrovně a přístroj začne provádět měření. Při měření krevního tlaku se nehýbejte ani nehovořte. d. Jakmile je dosaženo požadovaného tlaku vzduchu v manžetě, tlak začne pomalu klesat. Jakmile se tep detekuje, rozbliká se symbol detekce pulsu ( srdce ). e. Změření proběhne do 1 min a hodnoty (systolický tlak, diastolický tlak a tepová frekvence) se zobrazí na displeji. Příklad: D. Uložení hodnot do paměti, vyvolání hodnot a vymazání z paměti a. Uložení dat: Naměřené hodnoty (systolický tlak, diastolický tlak, tepová frekvence) spolu s časem a datumem se automaticky uloží do paměti. V paměti může být uloženo až 30 posledně naměřených hodnot. Po 30. naměření se automaticky vymaže nejstarší hodnota a uloží nová. CZ 10

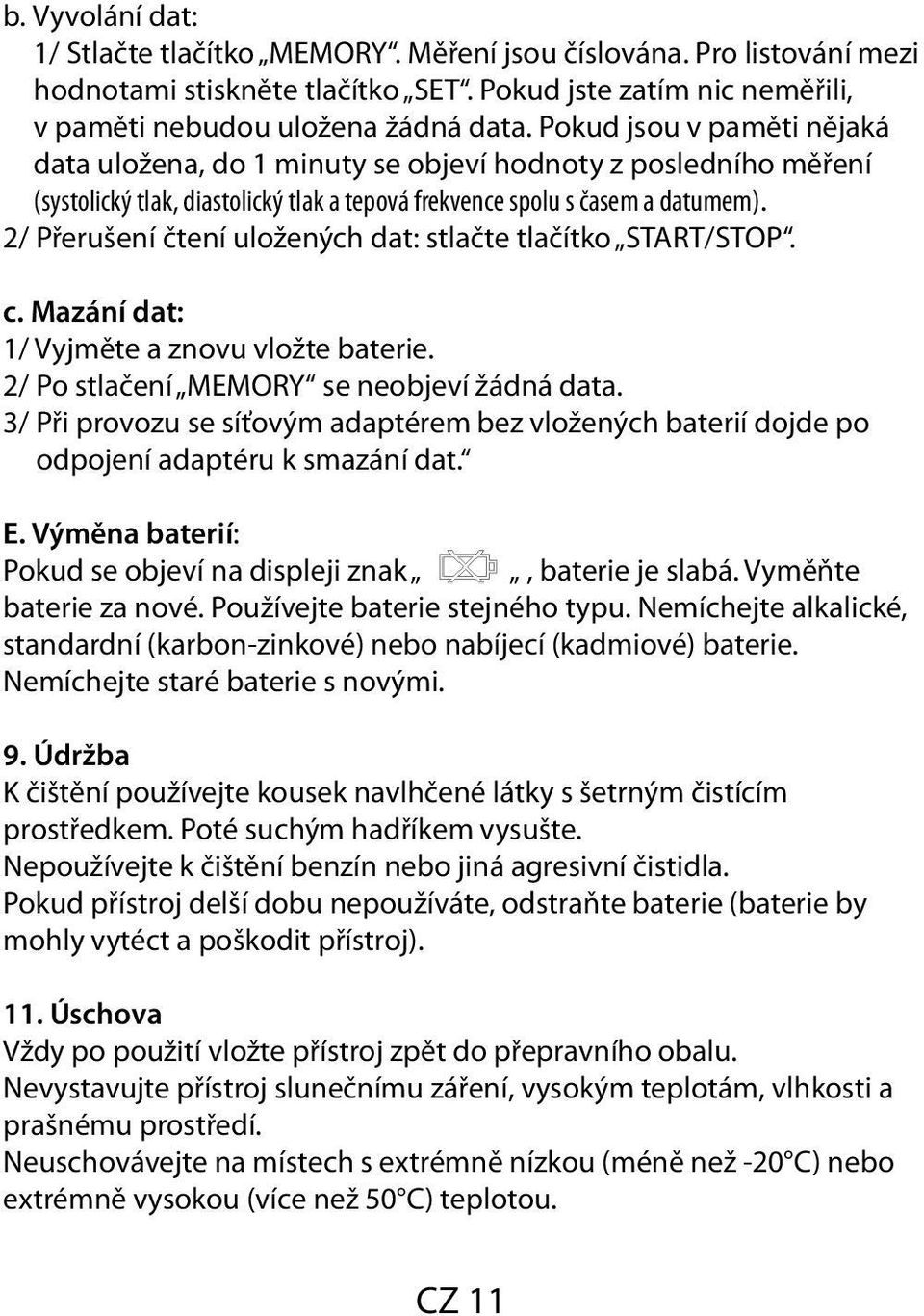

11 b. Vyvolání dat: 1 Stlačte tlačítko MEMORY. Měření jsou číslována. Pro listování mezi hodnotami stiskněte tlačítko SET. Pokud jste zatím nic neměřili, v paměti nebudou uložena žádná data. Pokud jsou v paměti nějaká data uložena, do 1 minuty se objeví hodnoty z posledního měření (systolický tlak, diastolický tlak a tepová frekvence spolu s časem a datumem). 2 Přerušení čtení uložených dat: stlačte tlačítko STARTSTOP. c. Mazání dat: 1 Vyjměte a znovu vložte baterie. 2 Po stlačení MEMORY se neobjeví žádná data. 3 Při provozu se síťovým adaptérem bez vložených baterií dojde po odpojení adaptéru k smazání dat. E. Výměna baterií: Pokud se objeví na displeji znak, baterie je slabá. Vyměňte baterie za nové. Používejte baterie stejného typu. Nemíchejte alkalické, standardní (karbon-zinkové) nebo nabíjecí (kadmiové) baterie. Nemíchejte staré baterie s novými. 9. Údržba K čištění používejte kousek navlhčené látky s šetrným čistícím prostředkem. Poté suchým hadříkem vysušte. Nepoužívejte k čištění benzín nebo jiná agresivní čistidla. Pokud přístroj delší dobu nepoužíváte, odstraňte baterie (baterie by mohly vytéct a poškodit přístroj). 11. Úschova Vždy po použití vložte přístroj zpět do přepravního obalu. Nevystavujte přístroj slunečnímu záření, vysokým teplotám, vlhkosti a prašnému prostředí. Neuschovávejte na místech s extrémně nízkou (méně než -20 C) nebo extrémně vysokou (více než 50 C) teplotou. CZ 11

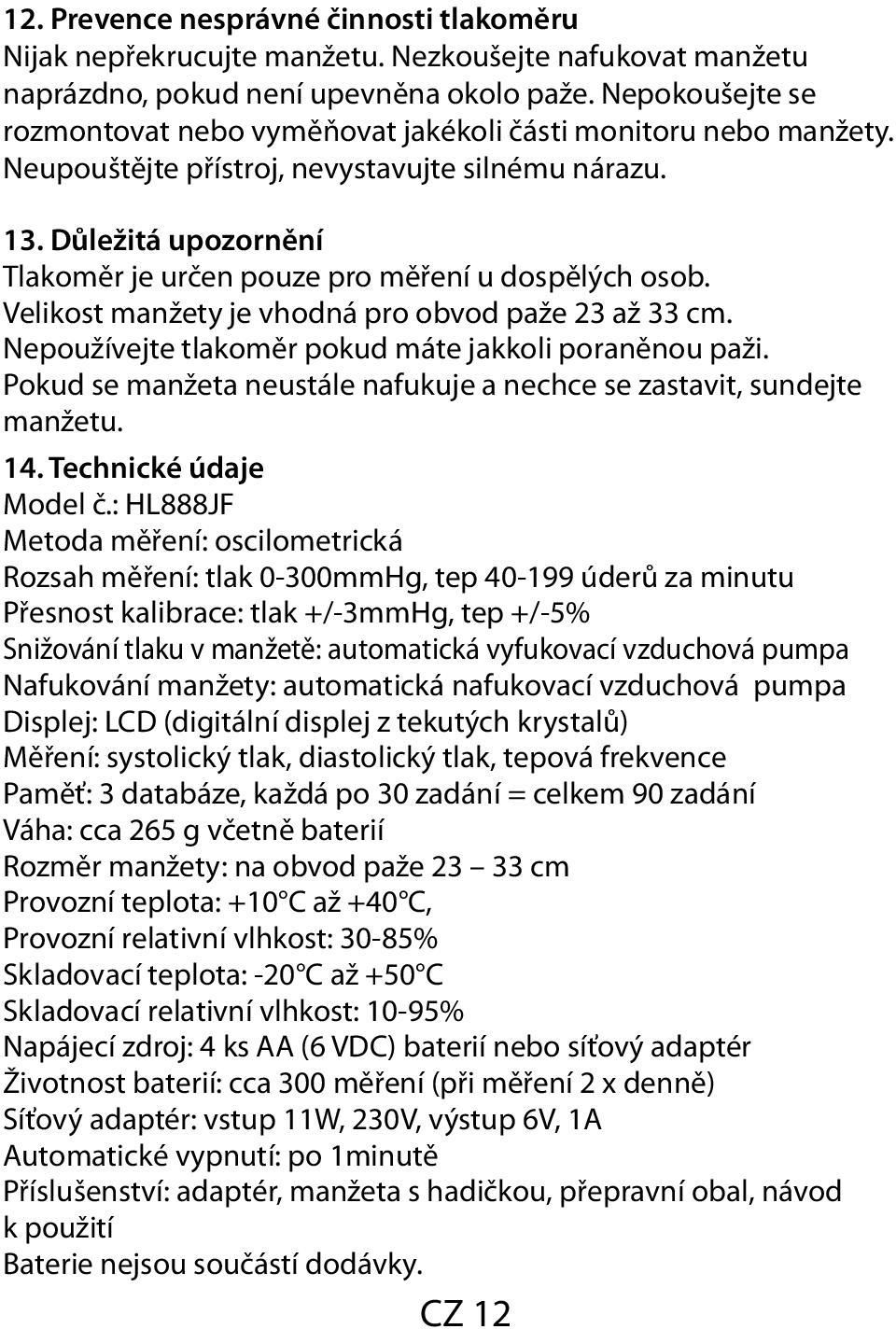

12 12. Prevence nesprávné činnosti tlakoměru Nijak nepřekrucujte manžetu. Nezkoušejte nafukovat manžetu naprázdno, pokud není upevněna okolo paže. Nepokoušejte se rozmontovat nebo vyměňovat jakékoli části monitoru nebo manžety. Neupouštějte přístroj, nevystavujte silnému nárazu. 13. Důležitá upozornění Tlakoměr je určen pouze pro měření u dospělých osob. Velikost manžety je vhodná pro obvod paže 23 až 33 cm. Nepoužívejte tlakoměr pokud máte jakkoli poraněnou paži. Pokud se manžeta neustále nafukuje a nechce se zastavit, sundejte manžetu. 14. Technické údaje Model č.: HL888JF Metoda měření: oscilometrická Rozsah měření: tlak 0-300mmHg, tep úderů za minutu Přesnost kalibrace: tlak +-3mmHg, tep +-5% Snižování tlaku v manžetě: automatická vyfukovací vzduchová pumpa Nafukování manžety: automatická nafukovací vzduchová pumpa Displej: LCD (digitální displej z tekutých krystalů) Měření: systolický tlak, diastolický tlak, tepová frekvence Paměť: 3 databáze, každá po 30 zadání = celkem 90 zadání Váha: cca 265 g včetně baterií Rozměr manžety: na obvod paže cm Provozní teplota: +10 C až +40 C, Provozní relativní vlhkost: 30-85% Skladovací teplota: -20 C až +50 C Skladovací relativní vlhkost: 10-95% Napájecí zdroj: 4 ks AA (6 VDC) baterií nebo síťový adaptér Životnost baterií: cca 300 měření (při měření 2 x denně) Síťový adaptér: vstup 11W, 230V, výstup 6V, 1A Automatické vypnutí: po 1minutě Příslušenství: adaptér, manžeta s hadičkou, přepravní obal, návod k použití Baterie nejsou součástí dodávky. CZ 12

13 Poznámka Údaje o přesnosti výsledků měření byly získány provedením odborné lékařské studie v Taiwanu. Označení přístroje značkou CE je ve shodě s EC směrnicí 9342EEC. Přístroj k měření krevního tlaku je ve shodě s Evropskými směrnicemi EN1060 část 1 a EN IEC Přístroj splňuje EMC požadavky dle IEC Skupina uživatelů: přístroj není určen pro invazivní měření krevního tlaku u dětí a dospělých osob. Přístroj je určen pro neinvazivní měření krevního tlaku pouze u dospělých osob Produkt je v souladu s MDD 9342EEC Ochrana životního prostředí Informace k likvidaci elektrických a elektronických zařízení Po uplynutí doby životnosti produktu nebo v okamžiku, kdy by oprava byla neekonomická, produkt nevhazujte do domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Baterie nevhazujte do běžného odpadu, ale odevzdejte na místa zajišťující recyklaci baterií. Servis V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití výrobku se řiďte pokyny uvedenými v přiloženém návodu k použití. Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu k použití. Záruka se nevztahuje - na přirozené opotřebení funkčních částí výrobku v důsledku jeho používání - na servisní zásahy související se standardní údržbou výrobku (např. čištění, výměna dílů podléhajících běžnému opotřebení ) - na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím apod.) - na mechanická poškození v důsledku pádu výrobku, nárazu, úderu do něj apod. - na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodného příslušenství či nevhodných nástrojů apod. U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození při přepravě nese riziko případné škody výhradně majitel. Dodavatel si vyhrazuje právo na případné změny v návodu k použití a neručí za možné tiskové chyby. CZ 13

14 Datum Čas SystolickýDiastolický Puls

15 Datum Čas SystolickýDiastolický Puls

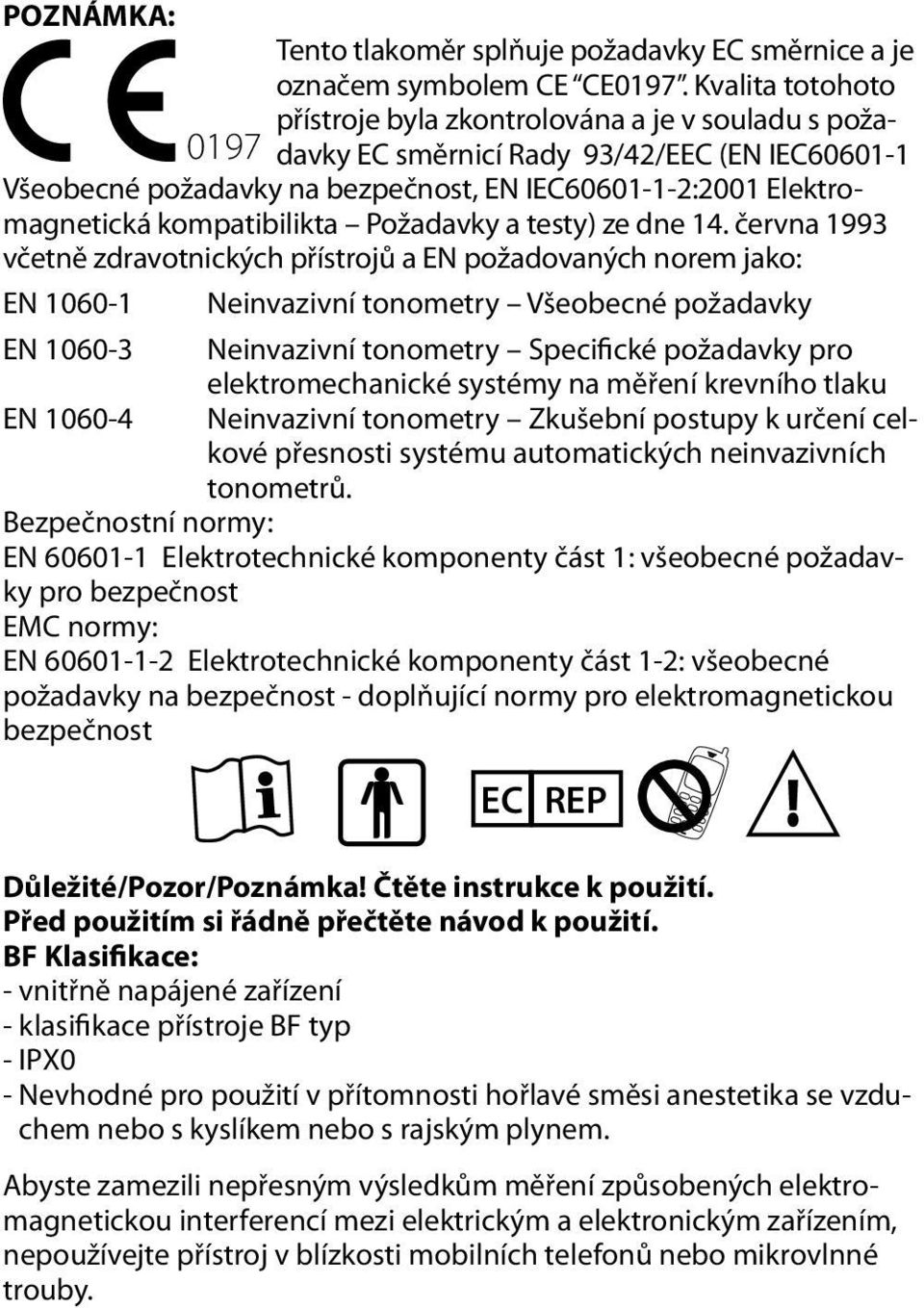

16 POZNÁMKA: Tento tlakoměr splňuje požadavky EC směrnice a je označem symbolem CE CE0197. Kvalita totohoto přístroje byla zkontrolována a je v souladu s požadavky EC směrnicí Rady 9342EEC (EN IEC Všeobecné požadavky na bezpečnost, EN IEC :2001 Elektromagnetická kompatibilikta Požadavky a testy) ze dne 14. června 1993 včetně zdravotnických přístrojů a EN požadovaných norem jako: EN Neinvazivní tonometry Všeobecné požadavky EN Neinvazivní tonometry Specifické požadavky pro EN elektromechanické systémy na měření krevního tlaku Neinvazivní tonometry Zkušební postupy k určení celkové přesnosti systému automatických neinvazivních tonometrů. Bezpečnostní normy: EN Elektrotechnické komponenty část 1: všeobecné požadavky pro bezpečnost EMC normy: EN Elektrotechnické komponenty část 1-2: všeobecné požadavky na bezpečnost - doplňující normy pro elektromagnetickou bezpečnost EC REP DůležitéPozorPoznámka! Čtěte instrukce k použití. Před použitím si řádně přečtěte návod k použití. BF Klasifikace: - vnitřně napájené zařízení - klasifikace přístroje BF typ - IPX0 - Nevhodné pro použití v přítomnosti hořlavé směsi anestetika se vzduchem nebo s kyslíkem nebo s rajským plynem. Abyste zamezili nepřesným výsledkům měření způsobených elektromagnetickou interferencí mezi elektrickým a elektronickým zařízením, nepoužívejte přístroj v blízkosti mobilních telefonů nebo mikrovlnné trouby.
