1 R Návod k použití Ambulantní systém monitorování krevního tlaku HolCARD CR EN ISO 9001 EN MDD EN ISO Zabierzów, POLAND 20 January, 2001 EDITION I

2 GRATULUJEME Jsme rádi, že jste si vybrali HolCARD CR-06 recorder. Volbou společnosti ASPEL jste prokázali, že neuznáváte kompromisy a vyžadujete jen nejvyšší kvalitu. Společnost ASPEL s potěšením představuje rekordér HolCARD CR-07 jako výsledek mnohaletých expertíz a zkušeností získaných těsným kontaktem s našimi zákazníky. Zvolili jste dlouhou životnost a efektivnost, což jsou rysy rekordéru HolCARD CR-07; Pozorně čtěte návod k použití, neboť ten obsahuje směrnice pro bezpečnou instalaci a údržbu přístroje a taky několik praktických instrukcí pro jeho optimální provoz. Návod k použití si kvůli případnému nahlédnutí uschovejte! 1. Osoba obsluhující tlakový holter je před jeho zapnutím povinna pečlivě si přečíst návod k použití. 2. Návod k použití pomůže uživateli přístroj správně obsluhovat a udržovat. 3. Plnohodnotného využití přístroje uživatel dosáhne přesným dodržováním instrukcí popsaných v návodu k použití. 4. Zakazuje se použití přístroje s poškozeným pacientským kabelem. 5. Jakákoliv oprava přístroje smí být provedena jen autorizovanou servisní společností. 6. Výrobce neodpovídá za škody způsobené nedodržením návodu k použití. 7. Chcete-li s přístrojem použít jiné zařízení, ujistěte se, že všechna propojení jsou v souladu s mezinárodními bezpečnostními normami IEC všechna připojená zařízení jsou v souladu s mezinárodními bezpečnostními normami IEC. Nedodržení těchto norem může vést k rizikům, za které výrobce nenese žádnou odpovědnost. 8. Technická výkonnost přístroje a přídavných zařízení musí být pravidelně kontrolována (min. jednou ročně). Při zjištění jakékoliv chyby ve funkci přístroje je nutné kontaktovat autorizované servisní středisko, pokaždé, když se chyba objeví. 2

3 1. POUŽÍTÍ HolCARD CR-07 je konstruován pro použití v privátních i nemocničních ambulancích.pro záznam krevního tlaku používá oscillometrickou metodu. K napájení přístroje slouží 4 alkalické baterie (typu LR6 (AA) nebo akumulátory (AA), což zaručuje provedení 500 měření nebo měření 7 x 24 hodin tzn. týdenní měření. Při konstrukci rekordéru je použita nejmodernější mikroprocesorová technologie a komponenty předních světových výrobců. Přístroj je vybaven LCD displejem, který slouží k zobrazení posledního měření. Přístroj je malý, odolný a ergonometrický. 2. FUNKCE HolCARD CR-07 je vybaven pamětí pro uchování 500 měření nebo 7 x 24 hod. měření tzv. týdenním měřením. Parametry měření lze nastavit pomoci dodávaného programového vybavení prostřednictvím propojeni s PC RS 232 interface by a PC. Výsledky měření jsou uloženy v paměti typu EEPROM až do spuštění následného záznamu měření ( další pacient ). LCD displej slouží pro čtení posledního měření a signalizaci poklesu napětí baterií a intervaly mezi měřením zobrazí hodiny. Tlačítko Příhody umožní pacientovi provést provedení měření mimo nastavený interval a uložení naměřených dat. 3. TECHNICKÁ DATA Rozměry: 90x 36x 93 mm, Hmotnost: <200 g; Napájení: 4 alkalické baterie LR6 (AA) nebo dobíjecí akumulátory typu (AA) pro provedení 500 měření. Provozní teplota: +10 C, +40 C; Relativní vlhkost: 20% - 85% bez kondenzace Princip měření: oscillometrická metoda Rozsah měřeného tlaku: 0-300mmHg (v závislosti na atmosferickém tlaku) Maximální odchylka měření tlaku v manžetě v celém rozsahu: +/- 3 mmhg Maximální odchylka měření tlaku v průběhu měření v celém rozsahu: +/- 5 mmhg Bezpečnost: třída BF (PN EN ) Třída bezpečnosti: jednotka s interním napájením Pojistka: přístrojová pojistka PolySwitch minismde 190 type VÝHODY PŘÍSTROJE: 1. tzv. týdenní měření nebo 500 měření 2. Interní hodiny 3. Signalizace poklesu napětí baterií 4. Časově neomezé uchování naměřených hodnot 5. LCD displej 6. Tlačítko příhody. 3

4 4. VÝROBCE A DODAVATEL: MANUFACTURER ASPEL S.A. os. H. Sienkiewicza Zabierzów / POLAND tel / fax / REPRESENTATIVE ASPEL Medizinische Geräte Vertriebs GmbH Karl Kurz-Gasse Münchendorf / AUSTRIA tel./fax AUTORIZOVANÝ DISTRIBUTOR pro ČR P.S. Printer Service s r.o. Martinkova 7, Brno tel fax aspel@aspel.cz 4

5 5. POPIS VÝROBKU 1. Propojení manžety a rekordéru 2. Tlačítko příhody 3. LCD displej 4. klávesnice obr ZNAČENÍ Značení je složeno z: Výrobní číslo Rok výroby 7. PŘÍPRAVA MĚŘĚNÍ Před začátkem nového měření dejte do přístroje nové alkalické baterie LR6 (AA) nebo dobíjecí akumulátory (doporučujeme kapacitu >950mAh). Na displeji se objeví název přístroje s verzí programu a potom aktuální čas nastavený v záznamníku. Po připojení k PC prostřednictvím dodaného kabelu RS-232 proveďte nastavení parametrů měření z programu instalovaného na PC (viz. návod k použití programu HolCARD). Měření může být také zahájeno bez připojení k PC viz kapitola Změna parametrů měření. V obou případech je měření zahájeno nafouknutím manžety a provedeno první měření krevního tlaku nezapoměňte na správné nasazení a utažení manžety (viz. kapitola 8.2 Manžeta). Odpojte rekordér od kabelu RS 232 a vložte jej do pouzdra na opasku pacienta. Poslední měření je zobrazeno na displeji po dobu 3 sekund MANŽETA PŘILOŽTE MANŽETU NA PAŽI PACIENTA STEJNĚ, JAKO U KLASICKÉHO TLAKOMĚRU (MANŽETA NEMÁ ŽÁDNOU ZVUKOVOU INDIKACI KREVNÍHO TLAKU). PRYŽOVOU HADIČKU LZE NECHAT SHORA NEBO ZDOLA, JAK JE PRO UŽIVATELE KOMFORTNĚJŠÍ. SYSTÉM PROVEDE BĚHEM MĚŘENÍ KONTROLU TĚSNOSTI A NEPRODYŠNOSTI MANŽETY. Manžetu lze čistit praním v teplé vodě. 8. JAK PROVÁDĚT MĚŘENÍ Do prostoru pro baterie vložte nové alkalické baterie LR6 (AA) nebo dobíjecí akumulátory (doporučujeme kapacitu >950mAh). Připojte pryžovou hadičku manžety do konektoru 1 (viz obr. 1.) Nasaďte a upevněte manžetu na paži pacienta ( viz. 7.2 ) a zahajte měrení z PC programem HolCARD nebo zmáčknutím klávesy přejdete do nabídky. START YES 5

6 Potvrdíme stiskutím a následuje dotaz, zda chcete smazat předešlá uložená měření. DELETE YES Změny parametrů proveďte tlačítky (NO) a (YES) a potvrzení tlačítkem.vložte rekordér do brašny a pomocí řemenu připevněte k pacientovi. Poučte pacienta, jak se má chovat během měření a jak má používat tlačítko příhody (viz kapitola 10). Měření je ukončeno ( po načtení naměřených dat ) programem HolCARD nebo vyjmutím baterií nebo dojde-li k poklesu napětí baterií nebo je zaplněna kapacita paměti ( více než 500 měření). Pozn.: V případě poruchy při nafukování manžety, a ta se samovolně nevyfoukne během několika minut odpojte gumovou hadičku z těla rekordéru a vyhledejte obsluhu. 9. JAK NAČÍST VÝSLEDKY MĚŘENÍ Je-li to nuné vyměňte baterie, připojte rekordér RS-232 a načtěte výsledky měření do PC ( viz. referenční příručka k programu HolCARD). Poslední výsledky naměřených hodnot jsou uloženy v paměti do zahájení nového měření. Došlo-li k vybití baterií poznáte pode toho, že na displeji bliká symbol baterie a ostatní symboly nejsou zobrazeny vyměňte baterie a načtěte data do programu. 10. TLAČÍTKO PŘÍHODY Tlačítkem příhody lze změnit současný provozní stav recordéru. Po vložení nových baterií můžete spustit měření bez připojeni PC podržením tlačítka příhody asi na 5 sekund. Během měření má tlačítko příhody následující funkce: Rekordér začíná měření ( nafukování manžety ), ale pacient není k měření připraven zmáčkne tlačítko dvakrát (zmáčkne uvolní zmáčkne uvolní) rekordér přeruší měření a měření zahájí až za další 3 minuty, to je doba během které se pacient připraví k měření, Cítí-li pacient náhlou změnu tlaku krve může zahájit okamžité měření zmáčkne-li dvakrát tlačítko. 11. JAK VLOŽÍME BATERIE Otevřeme prostor pro baterie, který je umístěn na zadní straně přístroje. Odejmeme kryt a použité baterie zaměníme za nové alkalické LR6 (AA). Také můžeme používat dobíjecí akumulátory (doporučujeme kapacitu >950mAh). Mějte na paměti, že u těchto baterií dochází k samovybíjení a proto používejte, takové, které jste před vložením právě vyjmuli z nabíječky. Použité baterie likvidujte v souladu se Zákonem o likvidaci nebezpečných odpadů. Nízké napětí baterií je signalizováno blikajícím symbolem baterie a antomaticky se ukončí proces měření. 6

7 12. JAK ZMĚNÍME PARAMETRY MĚŘENÍ Paramery měřeného záznamu mohou být změněny programem HolCARD CR-06 instalovaným na PC prostřednictvím kabelu RS-232 nebo klávesami na přístroji. Pro vstup do MENU změny parametrů měření stiskněte tlačítko, objeví se informace: START YES Klávesou změníte na: START NO Stiskem klávesy přejdete do nastavení parametrů měření. První časové období aktivity přístroj označuje jako ráno. MORNING 6:30 Změnu času provedeme klávesou (zvětší hodiny) a vždy o 5 minut. Po stanovení začátku ranní aktivity přejdeme k nastavení denní aktivity tlačítkem (nebo se vrátíme do základního modu tlačítkem ). DAY 8:00 Změna času začátku denní aktivity provedeme stejným způsobem popsaným výše. Po stanovení začátku denní aktivity přejdeme k nastavení noční aktivity tlačítkem (nebo se vrátíme do základního modu tlačítkem ). NIGHT 21:00 Změna času začátku noční aktivity provedeme stejným způsobem popsaným výše. Po stanovení začátku noční aktivity přejdeme k nastavení frekvence měření během ranní aktivity tlačítkem (nebo se vrátíme do základního modu tlačítkem ). MORNING 30 Změny frekvence měření nastavujeme klávesami (zvětší čas) nebo (zmenší čas) o 5 minut. Po nastavení frekvence měření v době ranní aktivity přesuneme se k nastavení frekvence měření během denní aktivity (nebo se vrátíme do základního modu tlačítkem ). DAY 30 7

8 Změna frekvence měření během denní aktivity provedeme stejným způsobem popsaným výše. Po stanovení frekvence měření během denní aktivity přejdeme k nastavení frekvence měření během noční aktivity tlačítkem (nebo se vrátíme do základního modu tlačítkem ). NIGHT 60 Změna frekvence měření během noční aktivity provedeme stejným způsobem popsaným výše. Po stanovení frekvence měření během noční aktivity přejdeme k nastavení času tlačítkem (nebo se vrátíme do základního modu tlačítkem ). TIME 14:29 Změnu času provádíme klávesami (zvětší hodiny) a (zmenší hodiny). Dále nastavíme datum (nebo se vrátíme do základního modu tlačítkem ). DATA 04:03:02 Formát data RR:MM:DD. Datum nastavíme klávesami (sníží hodnotu) (zvýší hodnotu). Po nastavení data přejdeme stisknutím do volby jazyka. LANGUAGE ENGLISH Požadovaný jazyk vybereme pomocí kláves. Po nastavení jazyka přejdeme do nastavení parametrů měření. MANOMETR NO Dovoluje zvolit nebo zakázat zobrazování hodnoty tlaku v manžetě na displeji přístroje. Přejdeme k nastavení dalších parametrů. MEASURE NO Umožňuje nastavit nebo zakázat zobrazování hodnot měření na displeji přístroje. Po nastavení stiskneme klávesu a přejdeme do nastavení tlaku v manžetě. DEFL. 5 8

9 Tento parametr popisuje rychlost vypouštění manžety. Změny provádíme klávesami (nižší hodnota) a (vyšší hodnota) s krokem 1 mmhg. Stiskem přejdeme do testu. Tato možnost slouží ke kalibraci manometru. TEST mmhg 0 Stiskem klávesy nafukujeme manžetu, hodnota tlaku se zobrazuje na displeji, stiskem vypouštíme vzduch z manžety. Po nastavení všech parametrů k zahájení procesu měření stačí stisknout. MEASURE YES Opětovným stisknutím se objeví na displeji zda vymazat uložená měření nebo pokračovat (např. po výměně baterií chceme uchovat naměřené hodnoty a v měření pokračovat). DELETE YES Změny parametrů provedeme klávesami a zahájení měření potvrdíme. Měření je zahájeno nafouknutím manžety a provedeno první měření krevního tlaku nezapoměňte na správné nasazení a utažení manžety (viz. kapitola 7.1. Manžeta). Jestli bylo v nastavení přístroje zvoleno YES u volby MANOMETR znázorňuje se na displeji během nafukování tlak v manžetě. Pokud bylo zvoleno YES u volby MEASURE znázorní se výsledek měření na displeji po dobu 3s od jeho skončení. 13. ÚDRŽBA K čistění povrchu přístroje použijte jemnou navlhčenou tkaninu a mýdlo. VAROVÁNÍ NIKDY NEPOUŽÍVEJTE ROZPOUŠTĚDLA ANI JINÉ ŽÍRAVINY 14. SKLADOVÁNÍ HolCARD CR-06 může býd skladován při dodržení následujících: teplota +5 C do +50 C, relativní vlhkost 20%-85%; vzduch nesmí obsahovat korozivní faktory. 15. PŘÍSLUŠENSTVÍ REKORDÉRU 1. Manžeta pro dospělé střední velikost 2. Taška s řemenem 3. Kabel RS-232 (KRSD-09) 4. Alkalické baterie LR6 (AA) 4 ks 5. Program HolCARD CR Návod k obsluze 7. Záruční list. 9

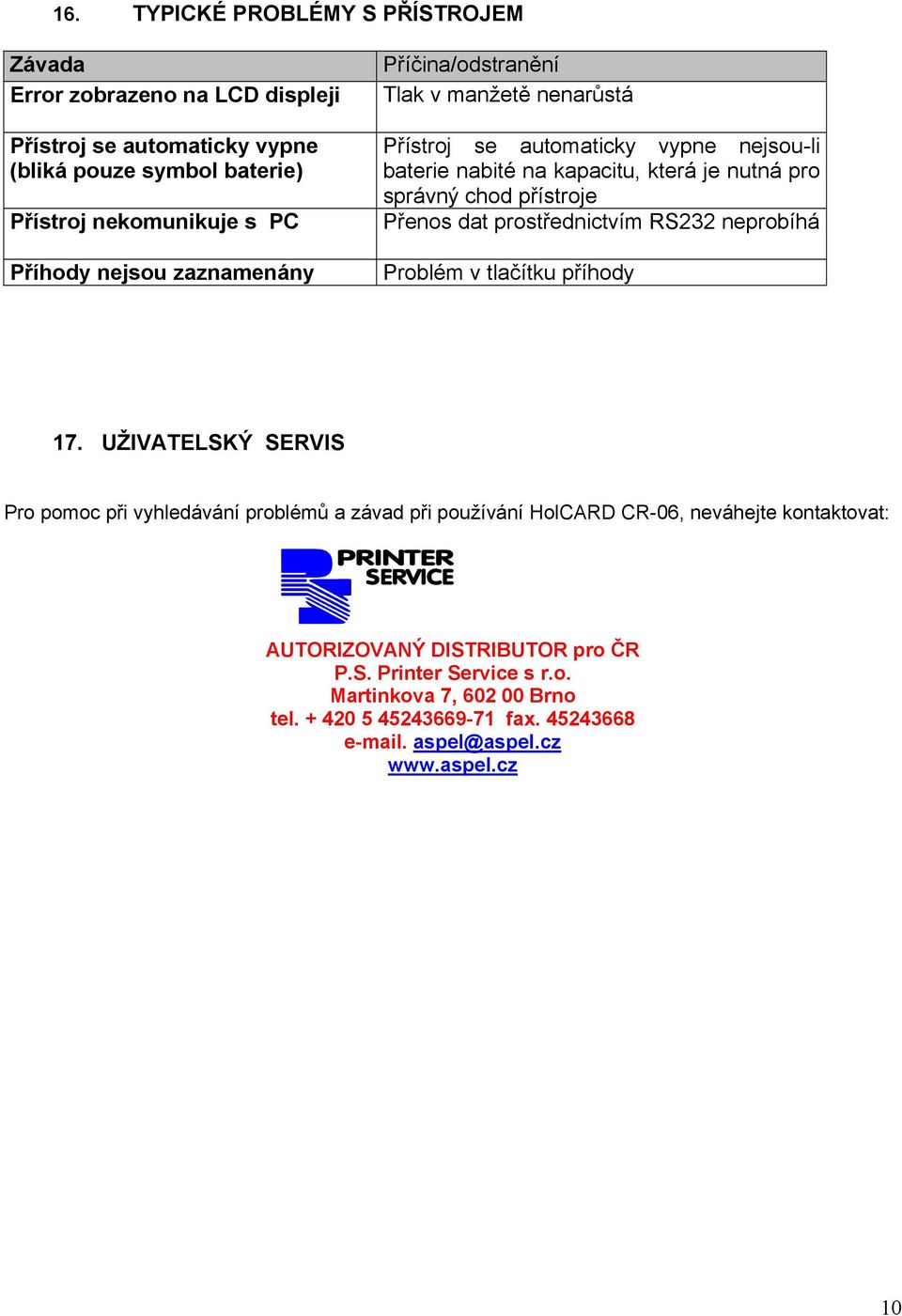

10 16. TYPICKÉ PROBLÉMY S PŘÍSTROJEM Závada Error zobrazeno na LCD displeji Přístroj se automaticky vypne (bliká pouze symbol baterie) Přístroj nekomunikuje s PC Příhody nejsou zaznamenány Příčina/odstranění Tlak v manžetě nenarůstá Přístroj se automaticky vypne nejsou-li baterie nabité na kapacitu, která je nutná pro správný chod přístroje Přenos dat prostřednictvím RS232 neprobíhá Problém v tlačítku příhody 17. UŽIVATELSKÝ SERVIS Pro pomoc při vyhledávání problémů a závad při používání HolCARD CR-06, neváhejte kontaktovat: AUTORIZOVANÝ DISTRIBUTOR pro ČR P.S. Printer Service s r.o. Martinkova 7, Brno tel fax aspel@aspel.cz 10

11 Obsah 1. POUŽITÍ 3 2. FUNKCE 3 3. TECHNICKÁ DATA 3 4. VÝROBCE A DODAVATEL 4 5. POPIS VÝROBKU 5 6. ZNAČENÍ 5 7. PŘÍPRAVA MĚŘENÍ MANŽETA JAK PROVÁDĚT MĚŘENÍ 6 9. JAK NAČÍST VÝSLEDKZ MĚŘENÍ TLAČÍTKO PŘÍHODY JAK VLOŽÍME BATERIE JAK ZMĚNÍME PARAMETRY MĚŘENÍ ÚDRŽBA SKLADOVÁNÍ PŘÍSLUŠENSTVÍ REKORDÉRU TYPICKÉ PROBLÉMY S PŘÍSTROJEM UŽIVATELSKÝ SERVIS 7 11
