1 LINITHERM LINZMEIER Nadkrokevní izolace Všeobecné návody a pokyny pro pokládku tepelně izolačního systému LINITHERM na Úvodní poznámka V 2 Detailní náměty Okap V - T Štít V - O Hřeben střechy V - F Napojení komína V - K Odsávací roura V - DR Střešní okno V - Dff Typový list N+F T 1 Statika Statika šrouby S 1-2 Hřeben střechy Napojení komína Střešní okno Okap Odsávací roura

2 LINZMEIER LINITHERM V 2 Úvod Dodávka Bezpeč. ustanovení Zásady techniky stavby Příslušenství Nářadí Zásady Izolační elementy LINITHERM se dodávají na paletách. Při vykládce jakož i při dopravě na stavbě se s nimi musí pracovat patřičně opatrně. Při všech pracích (pokládání elementů, uložení na ování atd.) se musí dbát na to, aby nedošlo k poškození elementů. Pro práce na střeše se musí dodržovat obvyklá bezpečnostní ustanovení. LINITHERM jsou velmi hodnotné výrobky pro nejrůznější řešení izolací. Elementy se vyrábějí na moderních výrobních zařízeních v kvalitativně nadstandardním, bezvadném stavu. Pro dosažení optimálního tepelně izolačního řešení je nutné odborné položení elementů. Naše technická doporučení pro pokládání jsou zjednodušené informace pro kupující a uživatele. Jsou nezávazná a nečiní si nárok na zásadní platnost, ani nezakládají nárok na záruční plnění. Každá budova má jiné výchozí podmínky, a proto je nutno postupovat podle specifik budovy a zásad techniky stavby. Pro odborné položení nabízíme patřičně vhodné díly příslušenství: např. speciální šrouby LINITHERM, lepicí pásky LINITHERM, předkomprimované těsnicí pásky, připojovací manžety LINITHERM, vypěňovací hmotu LINITHERM, krycí polymerové vrstvy LINITHERM atd. K pokládání izolačních systémů LINITHERM je zapotřebí jen málo nářadí a je zpravidla na každé stavbě k dispozici. Vhodnými nástroji například jsou: okružní pily, pilky ocasky, kladiva, šroubováky. Zásadně je nutno při pokládání elementů LINITHERM resp. před jejich pokládáním respektovat následující body: Elementy se musí k sobě naplno sesadit jak podélnou, tak i úzkou stranou, aby vznikla celoplošná homogenní tepelně izolační vrstva. U elementů s dodatečnými funkcemi, např. u střešních podhledů nebo vzduchotěsných a větrotěsných vrstev, je nutno zvláště dbát na bezvadné utěsnění ve všech stycích desek jakož i ve stavebně podmíněných napojeních. Při stavbě pasivního domu resp. u budov s větracím zařízením jsou případně nutná zvláštní opatření pro vytvoření vzduchotěsnosti. Poškození je nutno odborně opravit (např. lepením, vypěněním atd.) Elementy se zpravidla pokládají podélně, rovnoběžně s okapem, řada po řadě od spodu (od okapu) nahoru (k hřebenu). Směrově přesně vyrovnané položení už u první řady usnadňuje zhotovení vrstev následujících. Kontralatě (průřez dle statiky) je nutno umístit v souladu s pevnostními požadavky (viz např. Statika S 1, S 2). Při započetí pokládání izolačních elementů LINITHERM by měly být ukončeny předcházející práce (např. zdivo vytaženo až k horní hraně krokví, vytažený komín atd.). Zakrytí střechy by mělo následovat bezprostředně po položení elementů. Při použití izolace vnějších stěn (např. WDVS) by mělo být zabráněno v proudění za izolací stěny vhodným přilepením nebo utěsněním ke zdivu. Na následujících stránkách jsou vyobrazeny některé detaily. Naše návrhy přinášejí jen omezený výběr, zásadně je však nutno dodržet nakreslená řešení resp. zásady odborné práce. Možnosti pokládky LINITHERM je možno pokládat různými způsoby: Pokládka izolačních systémů LINITHERM na podhledové dřevěné bednění, případně se zakrytím: Tento způsob pokládky je vhodný, jestliže mají v místnosti zůstat viditelné a bednění. Jako ochrana před povětrnostními vlivy může být na bednění položeno zakrytí. Pokládka izolačních systémů LINITHERM přímo na : Díky vysoké pevnosti v tlaku a tuhosti se izolační systémy LINITHERM mohou pokládat přímo na. Mnoho izolačních systémů LINITHERM má další vlastnosti (např. jako spodek střechy, parotěsná zábrana, optimální tepelná izolace atd.) Respektujte rovněž prospekty s pokyny k jednotlivým typům. Některé detaily pro tyto rozdílné způsoby pokládky jsou vyobrazeny zvlášť.

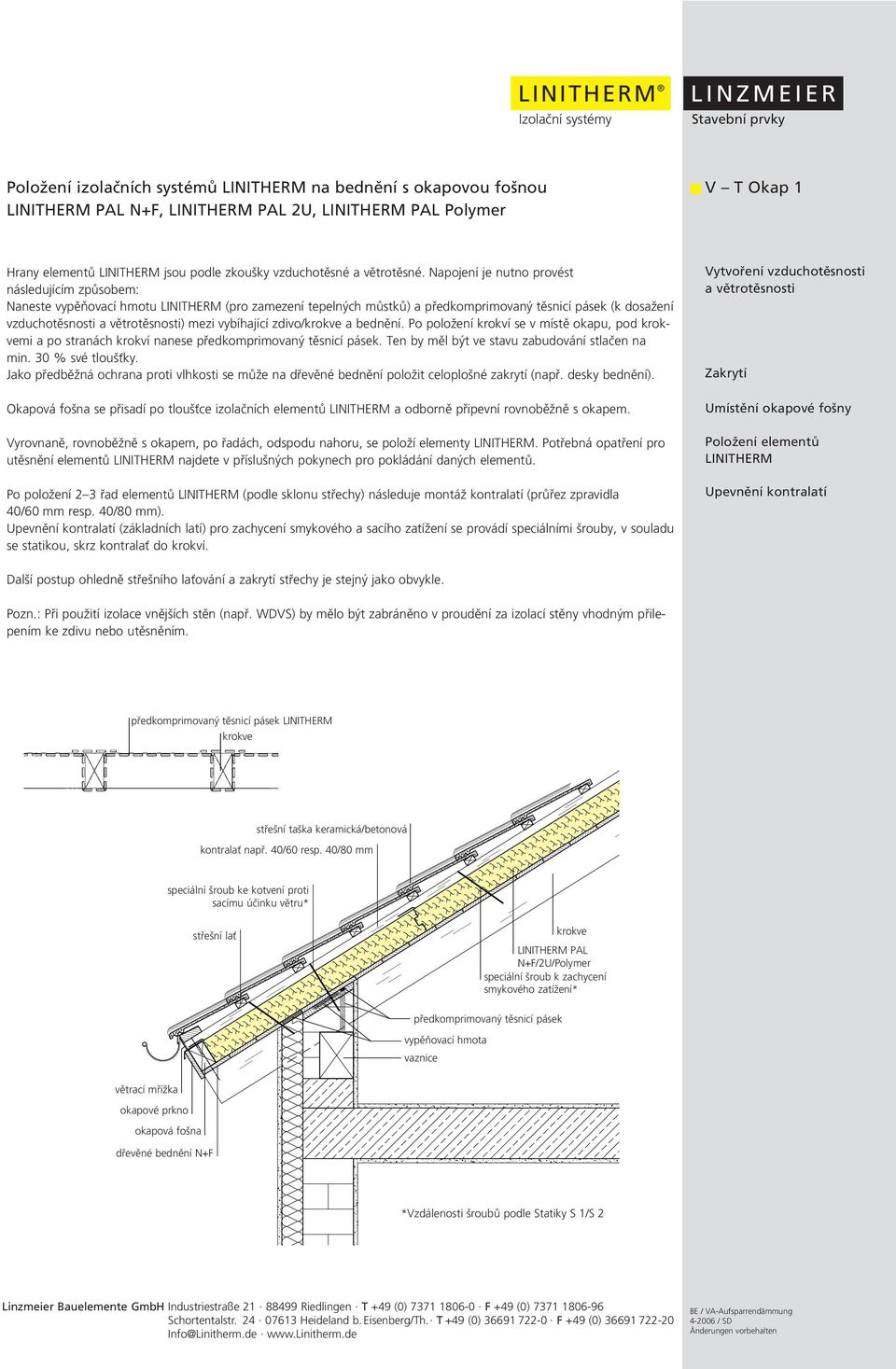

3 LINITHERM LINZMEIER Položení izolačních systémů LINITHERM na bednění s okapovou fošnou N+F, 2U, Polymer V T Okap 1 Hrany elementů LINITHERM jsou podle zkoušky vzduchotěsné a větrotěsné. Napojení je nutno provést následujícím způsobem: Naneste vypěňovací hmotu LINITHERM (pro zamezení tepelných můstků) a předkomprimovaný těsnicí pásek (k dosažení vzduchotěsnosti a větrotěsnosti) mezi vybíhající zdivo/ a bednění. Po položení krokví se v místě okapu, pod mi a po stranách krokví nanese předkomprimovaný těsnicí pásek. Ten by měl být ve stavu zabudování stlačen na min. 30 % své tloušťky. Jako předběžná ochrana proti vlhkosti se může na dřevěné bednění položit celoplošné zakrytí (např. desky bednění). Okapová fošna se přisadí po tloušťce izolačních elementů LINITHERM a odborně připevní rovnoběžně s okapem. Vyrovnaně, rovnoběžně s okapem, po řadách, odspodu nahoru, se položí elementy LINITHERM. Potřebná opatření pro utěsnění elementů LINITHERM najdete v příslušných pokynech pro pokládání daných elementů. Po položení 2 3 řad elementů LINITHERM (podle sklonu střechy) následuje montáž kontralatí (průřez zpravidla 40/60 mm resp. 40/80 mm). Upevnění kontralatí (základních latí) pro zachycení smykového a sacího zatížení se provádí speciálními šrouby, v souladu se statikou, skrz kontralať do krokví. Vytvoření vzduchotěsnosti a větrotěsnosti Zakrytí Umístění okapové fošny Položení elementů LINITHERM Upevnění kontralatí Další postup ohledně střešního laťování a zakrytí střechy je stejný jako obvykle. Pozn.: Při použití izolace vnějších stěn (např. WDVS) by mělo být zabráněno v proudění za izolací stěny vhodným přilepením ke zdivu nebo utěsněním. předkomprimovaný těsnicí pásek LINITHERM střešní taška keramická/betonová kontralať např. 40/60 resp. 40/80 mm speciální šroub ke kotvení proti sacímu účinku větru* N+F/2U/Polymer speciální šroub k zachycení smykového zatížení* předkomprimovaný těsnicí pásek vypěňovací hmota vaznice větrací mřížka okapové prkno okapová fošna dřevěné bednění N+F *Vzdálenosti šroubů podle Statiky S 1/S 2

4 LINZMEIER LINITHERM V T Okap 5 Položení izolačních systémů LINITHERM ve starém objektu resp. v novostavbě N+F, 2U, Polymer Ve starém objektu při použití izolace LINITHERM na může stávající, do místnosti směřující obložení zůstat beze změny. Stávající se na vnější hraně omítnutého zdiva odříznou. Vytvoření vzduchotěsnosti a větrotěsnosti Umístění okapové fošny Položení elementů LINITHERM Upevnění kontralatí K dosažení vzduchotěsnosti se na přisponkuje napojovací manžeta LINITHERM tak, aby předkomprimovaný těsnicí pásek směřoval nahoru. K pozdějšímu přitlačení předkomprimovaného pásku na izolační elementy se mezi předem vsadí zbytky LINITHERMu a spáry u krokví se vypění (alternativně stavěcí prkno). Napojovací manžeta se pak vzduchotěsně přilepí na stávající vnější omítku a později se zakryje izolací vnější stěny. Okapová fošna se přisadí po tloušťce izolačních elementů LINITHERM a odborně připevní rovnoběžně s okapem. Vyrovnaně, rovnoběžně s okapem, po řadách, odspodu nahoru, se položí elementy LINITHERM. Potřebná opatření pro utěsnění elementů LINITHERM najdete v příslušných pokynech pro pokládání daných elementů. Po položení 2 3 řad elementů LINITHERM (podle sklonu střechy) následuje montáž kontralatí (průřez zpravidla 40/60 mm resp. 40/80 mm). Upevnění kontralatí (základních latí) pro zachycení smykového a sacího zatížení se provádí speciálními šrouby, v souladu se statikou, skrz kontralať do krokví. Další postup ohledně střešního laťování a zakrytí střechy je stejný jako obvykle. Pozn.: Při použití izolace vnějších stěn (např. WDVS) by mělo být zabráněno v proudění za izolací stěny vhodným přilepením ke zdivu nebo utěsněním. Položení izolačních systémů LINITHERM ( obložené) kontralať např. 60/80 resp. podle statických požadavků okapová fošna (případně LINIREC) vnější deska bednění N+F/2U/Polymer napojovací manžeta LINITHERM Položení izolačních systémů LINITHERM (viditelné s bedněním) případná přídavná izolace (vsadit zbytky a vypěnit) kontralať např. 60/80 resp. podle statických požadavků okapová fošna (případně LINIREC) vnější deska bednění N+F/2U/Polymer dřevěné bednění N+F napojovací manžeta LINITHERM napojovací manžetu přilepit

5 LINZMEIER LINITHERM V O Štít 1 Štít s mi umístěnými venku, položení na celoplošné bednění N+F, 2U, Polymer Před vztyčením krokví se na zdivo přilepí napojovací manžeta LINITHERM tak, aby byla později začleněna do omítky. Jakmile se na položí bednění, může se napojovací manžeta překlopit a přisponkovat k bednění. Integrovaný předkomprimovaný těsnicí pásek směřuje nahoru. Zvláště u děrovaného zdiva (příčně děrované cihly) by mělo být přes věnec zdi položeno bednění, aby se v tomto místě zabránilo proudění vzduchu. Zbývající duté prostory se vypění. Elementy LINITHERM se položí minimálně k vnější hraně zdiva/izolaci vnější stěny. Pokud se dává izolace na vnější stěny, musí se izolace stěn těsně napojit na izolaci střechy. Další postup ohledně střešního latění a zakrytí střechy je stejný jako obvykle. Pozn.: Při použití izolace vnějších stěn (např. WDVS) by mělo být zabráněno v proudění za izolací stěny vhodným přilepením ke zdivu nebo utěsněním. případně bednění střešní taška keramická/betonová vypěňovací hmota resp. měkká izolační hmota napojovací manžetu LINITHERM přisponkovat krycí deska bednění dřevěné bednění N+F štítové prkno N+F/2U/Polymer housenka lepidla, ze strany stavby V - O Štít 1a střešní taška keramická/betonová kontralat upevněná ve zdivu případně bednění vypěňovací hmota resp. měkká izolační hmota napojovací manžetu LINITHERM přisponkovat krycí folie bednění dřevěné bednění N+F štítové prkno N+F/2U/Polymer housenka lepidla, ze strany stavby

6 LINITHERM LINZMEIER Štít bez krokví umístěných venku, položení na bednění N+F, 2U, Polymer V O Štít 1b U této varianty štítu se musí zdivo v šířce ca. 11,5 cm vyhnat po vnější straně až k horní hraně izolace. Vytvoření vzduchotěsnosti napojovací manžetou LINITHERM (viz štít 1). Položí se elementy LINITHERM a spára u přizdívky se vypění. Napojení mezi izolací a zdivem, jakož i zdivo, se zakryjí vhodnou těsnicí deskou (např. polymerovou deskou LINITHERM). Další postup ohledně střešního latění a zakrytí střechy je stejný jako obvykle. střešní taška keramická/betonová vypěňovací hmota resp. měkká izolační hmota případně bednění napojovací manžetu LINITHERM přisponkovat štítové prkno např. dřevěná deska případně bednění N+F/2U/Polymer housenka lepidla, ze strany stavby

7 LINITHERM LINZMEIER Hřeben V F Hřeben K dosažení homogenní tepelné izolace se musí rovněž vytvořit absolutně těsné spojení také u hřebene. Desky je třeba uříznout tak, aby vznikl úzký výřez (viz výkres). Tento výřez se vyplní vypěňovací hmotou LINITHERM. Přeteklá pěna se po vytvrdnutí čistě odřízne. Utěsnění se provádí lepicí páskou LINITHERM. kontralať lepicí páska LINITHERM vypěňovací hmota střešní taška keramická/betonová

8 LINZMEIER LINITHERM V Dff Střešní okno Střešní okno N+F, 2U, Polymer Je nutno pečlivě respektovat předpisy pro vestavbu od výrobce okna. Obvykle se nejdřív celoplošně položí izolace LINITHERM. Před vestavbou okna se pilkou ocaskou nebo ruční okružní pilou přesně vyřízne izolace. Podle typu okna se provedou příslušné přípravné práce (dvojité latění atd.) Jako příslušenství se doporučuje použití zárubně LITEC pro izolaci střešních oken (systém Roto nebo Velux ). Tato zárubeň se uřízne pod úkosem na stavbě podle velikosti střešního okna, pomocí rohovníků se v rozích sešroubuje a upevní na osazovací rám střešního okna. Popřípadě se předem vlepí tenká těsnicí/předkomprimovaná páska mezi střešní izolační cihlu a osazovací rám/blok izolace. Poté se vsadí střešní okno s izolační zárubní a střešní izolační cihla se přes elementy LINITHERM přišroubuje ke krokvím/trámové výměně. Spojení mezi střešním oknem (resp. vnější napojovací manžetou střešního okna) a spodním stropem hlavní střechy se vytvoří lepicí páskou LINITHERM. Nad střešním oknem se pro odvádění vlhkosti šikmo umístí odváděcí žlábek, usměrňovací prkno nebo úhelník. Následně se z vnější strany dodělá latění, namontuje se zakrývací rám a zakryje se střecha. Práce uvnitř žlábek/prkno/úhelník pro odvod vody Zevnitř místnosti se musí odborně vsadit parotěsná zábrana a nezbytné je i vsazení doplňkové tepelná izolace (viz výkresy řezů). Připojení parotěsné zábrany střešního okna (např. napojovací manžetou LINITHERM) k parotěsné zábraně elementů LINITHERM lze provést následovně: Do čelních hran izolace se zatlačí běžný prefabrikovaný profil UD (např. UD 27/28,5/27). Profil se připevní pomocí samořezných šroubů procházejícími skrz bednění. K utěsnění parotěsné zábrany střešního okna dochází ve spodní části profilu (přechod k hliníkové fólii elementů LINITHERM) například prostřednictvím integrovaného předkomprimovaného těsnicího pásku v případě použití napojovací manžety LINITHERM. Pro přitlačení předkomprimovaného pásku se do UD-profilu případně napojovací manžeta střešního okna přišroubuje samořeznými šrouby přítlačná lišta. střešní izolační cihla LITEC pro Velux Na závěr se namontuje vnitřní zárubeň lepicí páska LINITHERM střešního okna. případně těsnicí páska těsnění měkká izolační hmota napojovací manžeta LINITHERM resp. manžeta parotěsné zábrany střešního okna profil UD přítlačná lišta těsnění samořezné šrouby (vruty) dřevěné bednění N+F N+F/PAL 2U/PAL Polymer případně napojovací manžeta střešního okna střešní izolační cihla LITEC pro Velux Řez B-B, systém Velux případně těsnicí páska napojovací manžetu LINITHERM přilepit k fólii střešního okna měkká izolační hmota profil UD přítlačná lišta těsnění samořezné šrouby (vruty) dřevěné bednění N+F N+F/PAL 2U/PAL Polymer Řez B-B, systém Roto

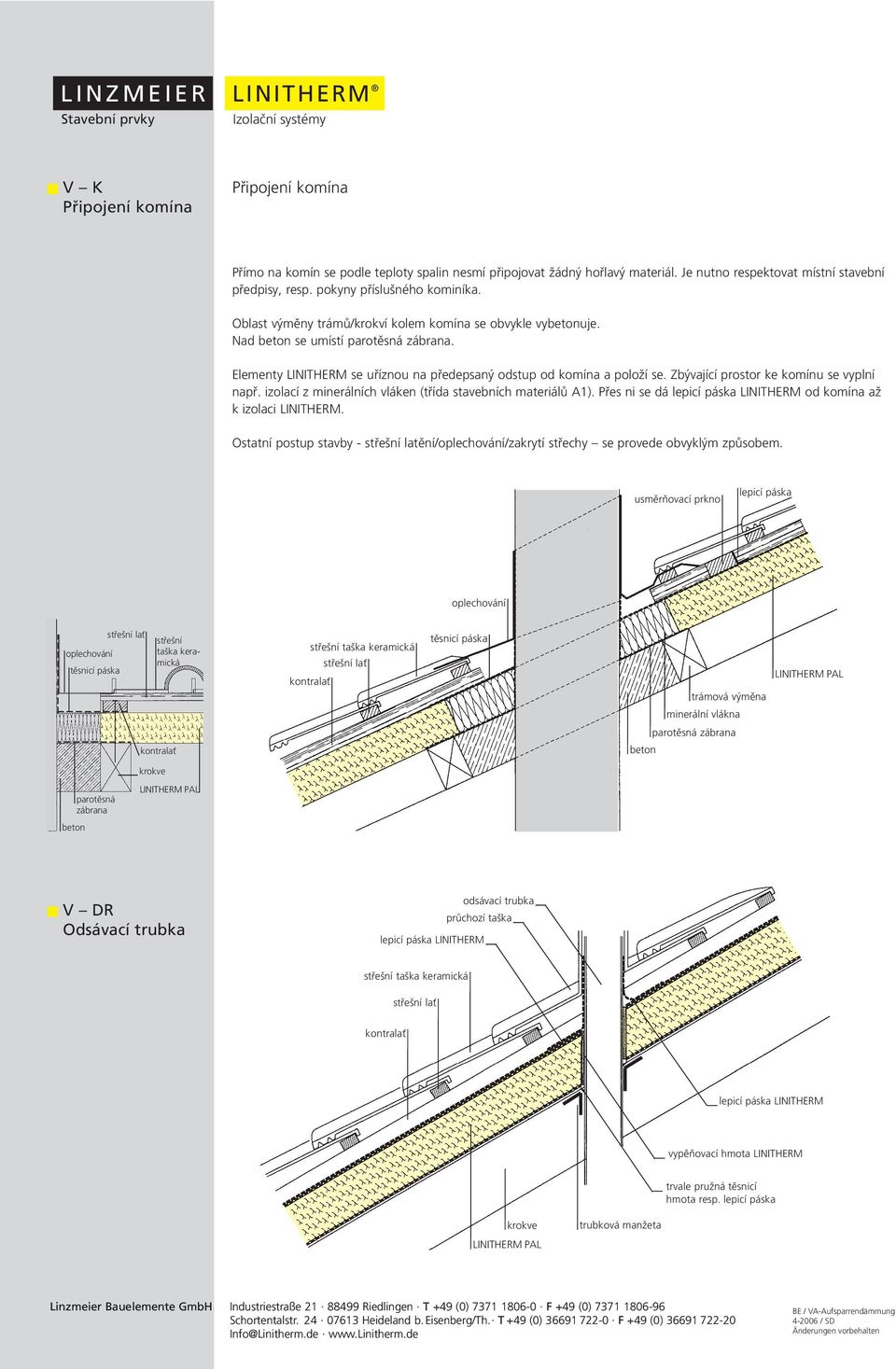

9 LINZMEIER LINITHERM V K Připojení komína Připojení komína Přímo na komín se podle teploty spalin nesmí připojovat žádný hořlavý materiál. Je nutno respektovat místní stavební předpisy, resp. pokyny příslušného kominíka. Oblast výměny trámů/krokví kolem komína se obvykle vybetonuje. Nad beton se umístí parotěsná zábrana. Elementy LINITHERM se uříznou na předepsaný odstup od komína a položí se. Zbývající prostor ke komínu se vyplní např. izolací z minerálních vláken (třída stavebních materiálů A1). Přes ni se dá lepicí páska LINITHERM od komína až k izolaci LINITHERM. Ostatní postup stavby - střešní latění/oplechování/zakrytí střechy se provede obvyklým způsobem. usměrňovací prkno lepicí páska oplechování oplechování těsnicí páska střešní taška keramická střešní taška keramická kontralať těsnicí páska trámová výměna minerální vlákna parotěsná zábrana kontralať beton parotěsná zábrana beton V DR Odsávací trubka lepicí páska LINITHERM odsávací trubka průchozí taška střešní taška keramická kontralať lepicí páska LINITHERM vypěňovací hmota LINITHERM trvale pružná těsnicí hmota resp. lepicí páska trubková manžeta

10 LINITHERM LINZMEIER Pokyny pro pokládání elementů typu N+F T 1 N+F Elementy N+F se k sobě zplna přistrčí jak úzkou, tak i podélnou stranou. Pokládají se rovnoběžně s okapem, v řadách odspodu nahoru. Podélný přesah elementů přitom stále směřuje dolů tak, aby byla bezpečně odvedena eventuální vlhkost na spodním stropu. Jakmile se položí první řada elementů, polepí se užší styčné plochy na délku zkrácenou spárovací páskou LINITHERM. V místě nalepení pásky musí být povrch elementů čistý, suchý a bez mastnot. Spárovací páska se hned pevně přitlačí. Elementy N+F se mohou montovat oboustranně. Takto je možné docílit příznivého prořezu tepelné izolace a je možná pokládka jak zleva doprava, tak zprava doleva. Po položení 2 3 řad se umístí kontralatě (základní latě) podle požadavků statiky. Na kontralatě se ihned montují střešní latě resp. pomocné latě jako plocha pro pokládku. Elementy N+F splňují podle regulace Německých pokrývačů (září 97) požadavky na překrytý spodní strop při podkročení sklonu regulované střechy až do 6 (minimální sklon střechy 20 ). Viz též: LINITHERM Montagehinweise unter Einbeziehung der Richtlinien des ZVDH (Montážní pokyny LINITHERM se zahrnutím směrnic Ústředního svazu německých pokrývačů). Jinak je nutno respektovat pokyny dle našeho prospektu Allgemeine Hinweise und beispiele zur Verlegung von LINIT- HERM Dämmsystemen auf den Sparren (Všeobecné pokyny pro pokládání izolačních systémů LINITHERM na ). Obrázek 1 Pokládání izolačních elementů LINITHERM PAL N+F přímo na Obrázek 2 Pokládání izolačních elementů LINIT- HERM PAL N+F na bednění, na bednění může být případně položeno také spodní zakrytí.

11 LINITHERM LINZMEIER Úsporná pokládka v úžlabí T 1a N+F Všechny potřebné elementy pro úžlabí se obvykle nařežou a poté kompletně položí. 1. Vytvoření úžlabí separátní předkomprimovaný těsnicí pásek napojovací manžeta LINITHERM s integrovaným předkomprimovaným těsnicím páskem případně se může v celé ploše položit i bednění 2. Řada 1 Šikmý řez pro úžlabí ca. 100 mm 1. Proužky z tvrdých vláken na jedné straně izolačního elementu LINITHERM a pero PUR/PIR odříznout 2. řezat šikmý řez pro úžlabí 3. Řada 1 Pokládka izolačních desek se začátkem v úžlabí 3. hlavní kus desku položit do úžlabí (přesah leží na okapové fošně), zbytkový kus otočit ca. 100 mm 4. zbytkový kus položit řezanou hranou proti hlavnímu kusu 4. Řada 2 a další šikmé řezy pro úžlabí 5. řezat šikmý řez pro úžlabí u dalšího elementu 6. zbytkový kus otočit, pásy z tvrdých vláken a PUR/PIR-pera odříznout, stranu s pásem z tvrdých vláken položit na dřevěné bednění

12 LINZMEIER LINITHERM T 1a LINITHERM PAL N+F Úsporná pokládka v úžlabí 5. Pokládka úžlabí 7. položit druhou řadu desek 8. položit třetí řadu desek atd. 6. Řada 1 Pokládka dalších izolačních elementů rovnoběžně s okapem X 1. Proužky z tvrdých vláken na jedné straně a pero PUR/PIR odříznout 2. izolační element LINITHERM pevně zastrčit perem na úzké straně do drážky klínu, úzké strany polepit spárovacími pásky. Změřit délku X 7. Pokládka dalších izolačních elementů X 3. a označit na následující desce. Proužky z tvrdých vláken a pero PUR/PIR na desce vyříznout pro druhou řadu 4. desku položit a tupý spoj vypěnit 5. další desky pokládat jako obvykle. 8. Hotová položená tepelná izolace Hotová položená střecha. Umístit kontralatě, spáry v úžlabí vypěnit a nalepit lepicí pásku. V oblasti úžlabí vložit dvě kontralatě a fixovat je na střešní latě, případně celoplošné položení pro úžlabinový plech.

13 LINITHERM LINZMEIER Připojení základních latí průběžným sešroubováním S 1 Statika Šrouby se dávají pod úhlem 67 k základní lati. Rozteče speciálních šroubů LINITHERM pro izolaci na krokvích: Základní údaje: Zachycení smykového zatížení u izolačních desek LINITHERM z tvrdé pěny PUR/PIR: Váha krytiny: g = 0,55 kn/m 2 Dfl. Váha izolace: g = 0,088 kn/m 2 Bednění: d = 19 mm Základní latě/kontralatě: 40/60 mm 40/80 mm (pod případný spoj střešních latí) Podle doporučení v povolení č. Z je maximální rozteč šroubů omezena na 1,75 m. U kontaktních spojů základních latí se první resp. poslední šroub umístí ca. 20 cm od konce základní lišty. Tloušťka izolace Délka šroubů 80 mm 225 mm 100 mm 225 mm 120 mm 250 mm 140 mm 275 mm 160 mm 300 mm 180 mm 325 mm 200 mm 350 mm 220 mm 375 mm 240 mm 400 mm Při vyšší váze krytiny jakož i pro 2UM, HT, SIL MT si vyžádejte speciální statické výpočty. Regulované zatížení Sklon střechy /rozteč šroubů (cm) sněhem KN/m , , , , Rozteč krokví 0,75 m Regulované zatížení Sklon střechy /rozteč šroubů (cm) sněhem KN/m , , , , Rozteč krokví 1,00 m Další provedení na poptávku Naše technická doporučení pro pokládání jsou zjednodušené informace pro kupující a uživatele. Jsou nezávazná a nečiní si nárok na zásadní platnost, ani nezakládají nárok na záruční plnění. Každá budova má jiné výchozí podmínky, a proto je nutno postupovat podle specifik budovy a zásad techniky stavby. Uvedené tabulky jsou službou firmy Linzmeier Bauelemente GmbH a nenahrazují případný posudek statika/zkušebního statika.

14 LINZMEIER LINITHERM S 2 Statika Připojení základních latí průběžným sešroubováním Kotvení proti sacímu účinku větru u izolačních desek LINI- THERM z tvrdé pěny PUR/PIR: Šrouby se dávají pod úhlem 90 k základní lati. Základní údaje: Váha krytiny: g = 0,55 kn/m 2 Dfl. Váha izolace: g = 0,088 kn/m 2 Bednění: d = 19 mm Základní latě/kontralatě: 40/60 mm 40/80 mm Rozteč krokví 0,75 m Výška hřebene nad základem 8,0 m Místo střechy Sklon střechy /rozteč šroubů (cm) Normální oblast Okraje Rohy Rozteč krokví 0,75 m Výška hřebene nad základem > 8,0 m a 20,0 m Místo střechy Sklon střechy /rozteč šroubů (cm) Normální oblast Okraje Rohy Rozteč krokví 1,00 m Výška hřebene nad základem 8,0 m Místo střechy Sklon střechy /rozteč šroubů (cm) Normální oblast Okraje Rohy Rozteč krokví 1,00 m Výška hřebene nad základem > 8,0 m a 20,0 m Místo střechy Sklon střechy /rozteč šroubů (cm) Normální oblast Okraje Rohy Další provedení na poptávku Naše technická doporučení pro pokládání jsou zjednodušené informace pro kupující a uživatele. Jsou nezávazná a nečiní si nárok na zásadní platnost, ani nezakládají nárok na záruční plnění. Každá budova má jiné výchozí podmínky, a proto je nutno postupovat podle specifik budovy a zásad techniky stavby. Uvedené tabulky jsou službou firmy Linzmeier Bauelemente GmbH a nenahrazují případný posudek statika / zkušebního statika.
