T O P N Á T Ě L E S A

Rozměr: px
Začít zobrazení ze stránky:

Download "T O P N Á T Ě L E S A"

Transkript

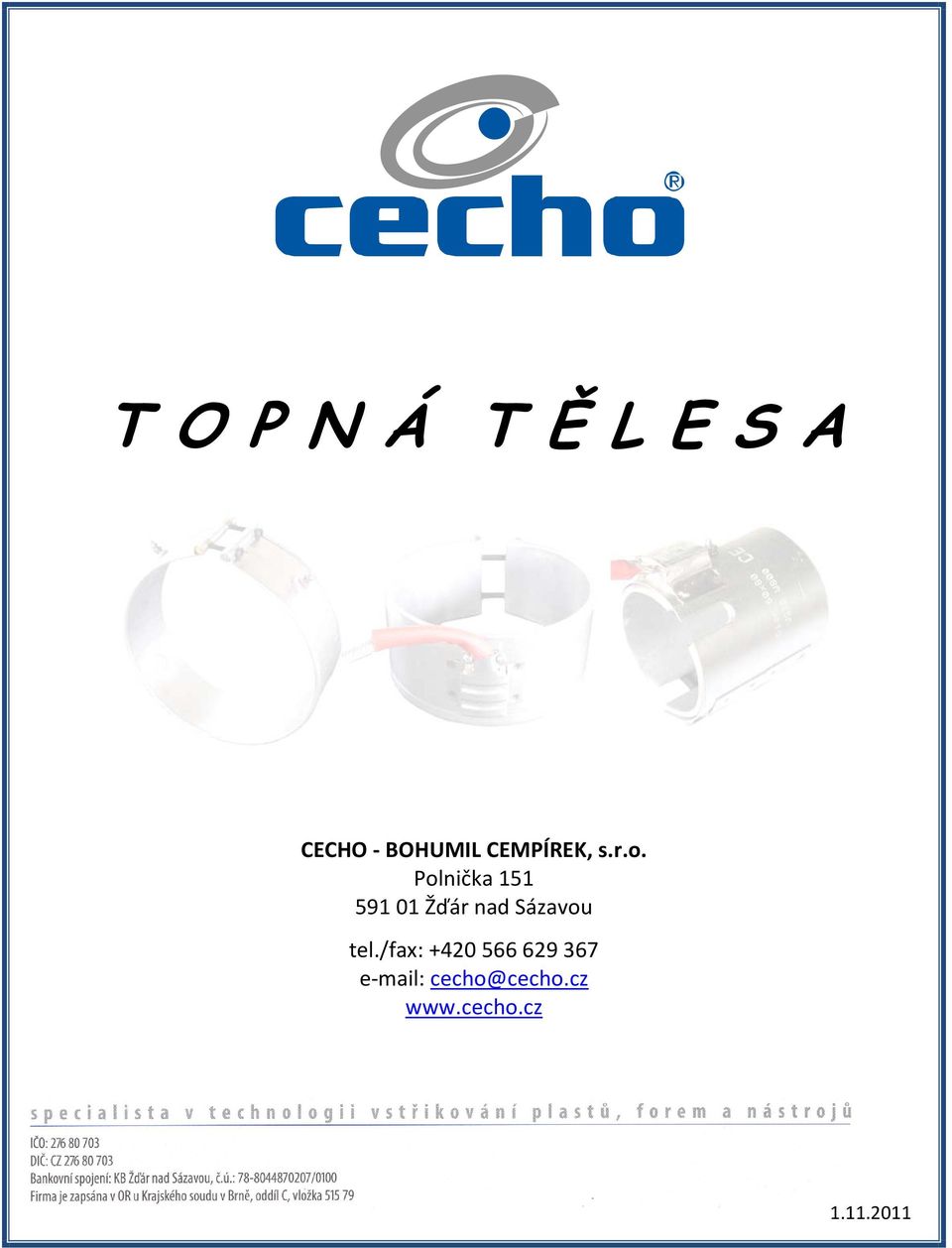

1 T O P N Á T Ě L E S A CECHO BOHUMIL CEMPÍREK, s.r.o. Polnička Žďár nad Sázavou tel./fax: e mail: cecho@cecho.cz

2 P Ř E H L E D P R O D U K T Ů 1. TOPNÉ PÁSY 2. KERAMICKÉ TOPNÉ PÁSY 3. TOPNÉ PÁSY - MICA 4. HLINÍKOVÉ TVAROVÉ TOPENÍ 5. TOPNÉ PATRONY 6. VINUTÁ TOPENÍ 7. SILIKONOVÉ TOPENÍ 8. TERMOČIDLA REV.0 del 30/11/06 doc

3 NH2 - TOPNÉ PÁSY Topení NH2 jsou ideální pro aplikace, kde je celkově málo místa, a rozměry jsou hlavním požadavkem. Typické aplikace: trysky vstřikovacích strojů nebo systémy horkých vtoků. Vývod kabele elektrického napětí: axiální vývod. Materiály: - ocelové tělo s vysokou tepelnou vodivostí - sklo-silikonové isolační vedení s kovovým opletem Standardní délka vedení: 1000 mm Standardní napájení (V): STANDARDNÍ TYPY ( ) DÉLKA PRŮMĚR

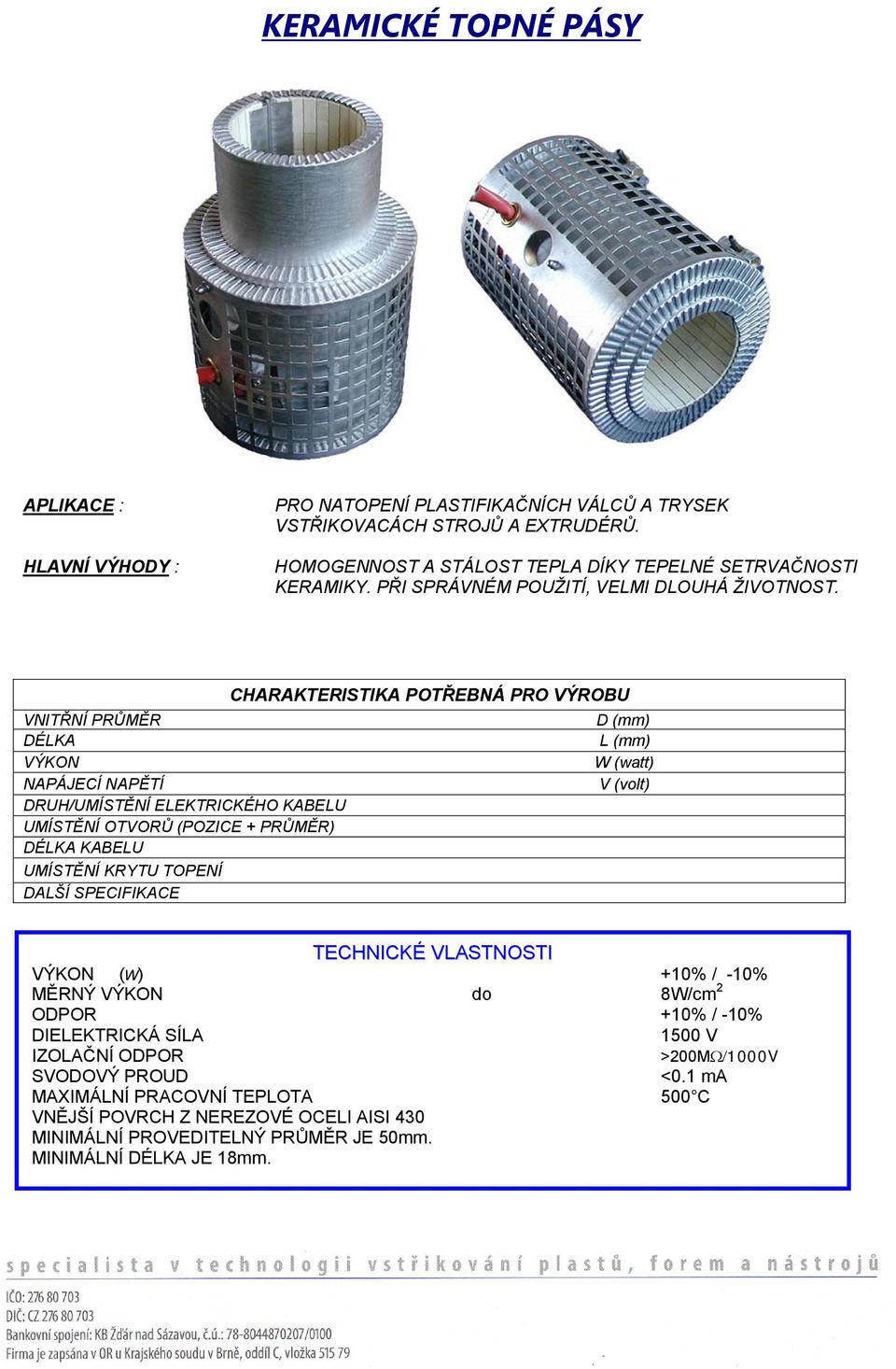

4 KERAMICKÉ TOPNÉ PÁSY APLIKACE : HLAVNÍ VÝHODY : PRO NATOPENÍ PLASTIFIKAČNÍCH VÁLCŮ A TRYSEK VSTŘIKOVACÁCH STROJŮ A EXTRUDÉRŮ. HOMOGENNOST A STÁLOST TEPLA DÍKY TEPELNÉ SETRVAČNOSTI KERAMIKY. PŘI SPRÁVNÉM POUŽITÍ, VELMI DLOUHÁ ŽIVOTNOST. VNITŘNÍ PRŮMĚR DÉLKA VÝKON NAPÁJECÍ NAPĚTÍ DRUH/UMÍSTĚNÍ ELEKTRICKÉHO KABELU UMÍSTĚNÍ OTVORŮ (POZICE + PRŮMĚR) DÉLKA KABELU UMÍSTĚNÍ KRYTU TOPENÍ DALŠÍ SPECIFIKACE CHARAKTERISTIKA POTŘEBNÁ PRO VÝROBU D (mm) L (mm) W (watt) V (volt) TECHNICKÉ VLASTNOSTI VÝKON (W) +10% / -10% MĚRNÝ VÝKON do 8W/cm 2 ODPOR +10% / -10% DIELEKTRICKÁ SÍLA 1500 V IZOLAČNÍ ODPOR >200M 1000V SVODOVÝ PROUD <0.1 ma MAXIMÁLNÍ PRACOVNÍ TEPLOTA 500 C VNĚJŠÍ POVRCH Z NEREZOVÉ OCELI AISI 430 MINIMÁLNÍ PROVEDITELNÝ PRŮMĚR JE 50mm. MINIMÁLNÍ DÉLKA JE 18mm.

5 TOPNÉ PÁSY - MICA APLIKACE : HLAVNÍ VÝHODY: PRO NATOPENÍ PLASTIFIKAČNÍCH VÁLCŮ A TRYSEK VSTŘIKOVACÍCH STROJŮ A EXTRUDÉRŮ. RYCHLOST VYTÁPENÍ DÍKY SNÍŽENÉ TEPELNÉ SETRVAČNOSTI. VNITŘNÍ PRŮMĚR DÉLKA VÝKON NAPÁJECÍ NAPĚTÍ DRUH/UMÍSTĚNÍ ELEKTRICKÉHO KABELU UMÍSTĚNÍ OTVORŮ (POZICE + PRŮMĚR) DÉLKA KABELU UMÍSTĚNÍ KRYTU TOPENÍ DALŠÍ SPECIFIKACE CHARAKTERISTIKA POTŘEBNÁ PRO VÝROBU D (mm) L (mm) W (watt) V (volt) TECHNICKÉ VLASTNOSTI VÝKON (W) +10% / -10% MĚRNÝ VÝKON do 4W/cm 2 ODPOR ( ) +10% / -10% NAPĚTÍ (V) 1500 V IZOLAČNÍ ODPOR >200M 1000V SVODOVÝ PROUD <0.1 ma MAXIMÁLNÍ PRACOVNÍ TEPLOTA 300 C VNĚJŠÍ POVRCH TOPENÍ JE TEPELNĚ OŠETŘENÝ, VHODNÉ PRO PŘENOST VYSOKÝCH TEPLOT. MINIMÁLNÍ PROVEDITELNÝ PRŮMĚR JE 50mm. MINIMÁLNÍ DÉLKA JE 20mm.

6 SNH1 TĚSNÉ TOPENÍ TRYSEK Vnější rozměry topení SNH1 jsou nejmenšími dostupnými na trhu. Typické aplikace: trysky vstřikovacích strojů a systémy horkých vtoků. Materiály: - ocelové tělo s vysokou tepelnou vodivostí - sklo-silikonové isolační vedení s kovovým opletem Standardní délka vedení: 1000 mm Standardní napájení: Tepelná hustota (W): 6W/cm 2 - Výroba dle požadavků zákazníka. TECHNICKÉ VLASTNOSTI VÝKON (W) +/- 10% ODPOR (.) +/- 10% NAPĚTÍ (v) 1500 V IZOLAČNÍ ODPOR >10 M SVODOVÝ PROUD <0.1 Ma HUSTOTA (WATT na cm 2 ) 5W/cm 2 MAXIMÁLNÍ PRACOVNÍ TEPLOTA, MĚŘENÁ NA TĚLE TOPENÍ 350 C MINIMÁLNÍ PRŮMĚR 30mm MINIMÁLNÍ DÉLKA 30mm MAXIMÁLNÍ PRŮMĚR 100mm MAXIMÁLNÍ VÝŠKA 60mm

7

8

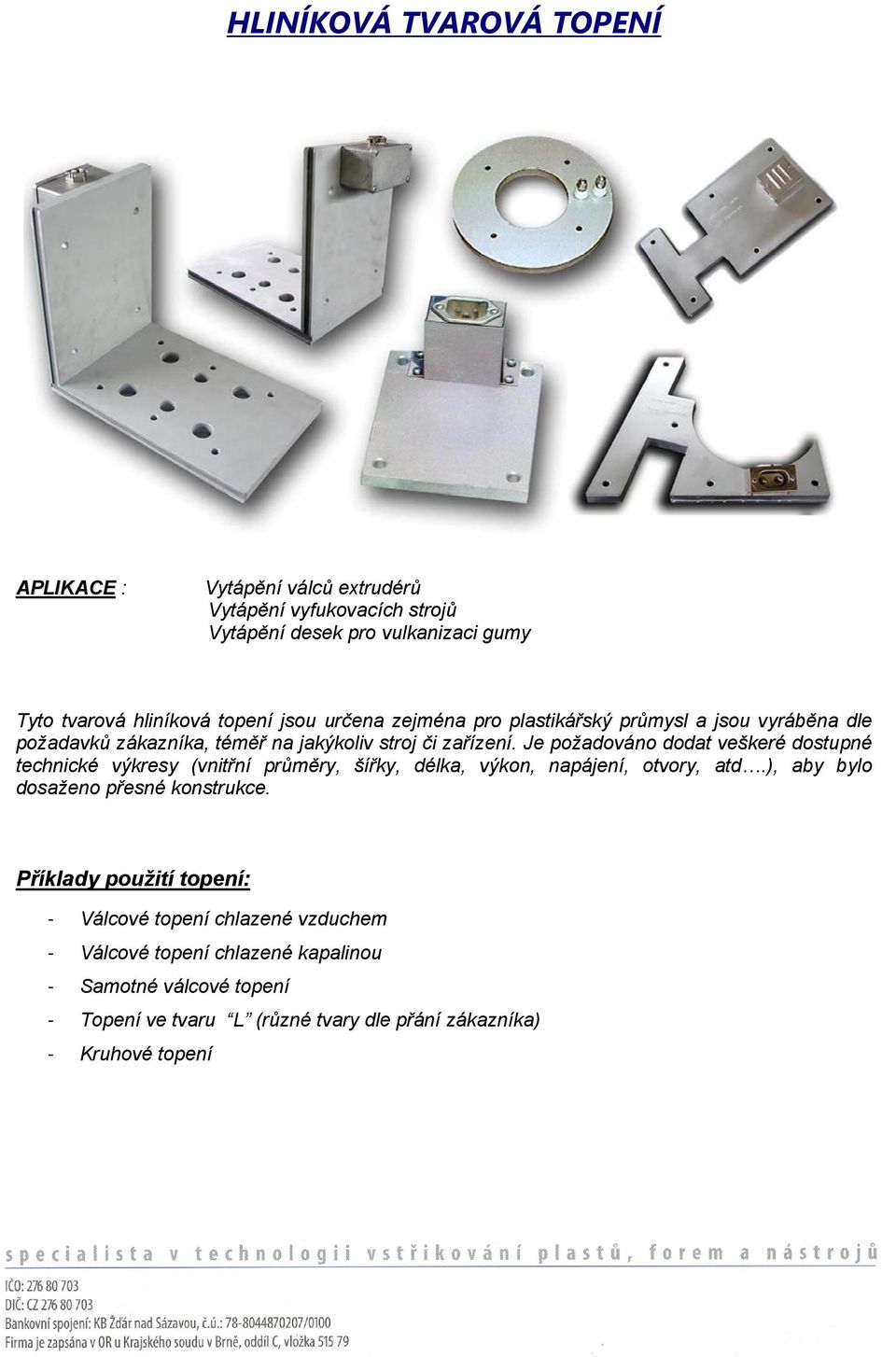

9 HLINÍKOVÁ TVAROVÁ TOPENÍ APLIKACE : Vytápění válců extrudérů Vytápění vyfukovacích strojů Vytápění desek pro vulkanizaci gumy Tyto tvarová hliníková topení jsou určena zejména pro plastikářský průmysl a jsou vyráběna dle požadavků zákazníka, téměř na jakýkoliv stroj či zařízení. Je požadováno dodat veškeré dostupné technické výkresy (vnitřní průměry, šířky, délka, výkon, napájení, otvory, atd.), aby bylo dosaženo přesné konstrukce. Příklady použití topení: - Válcové topení chlazené vzduchem - Válcové topení chlazené kapalinou - Samotné válcové topení - Topení ve tvaru L (různé tvary dle přání zákazníka) - Kruhové topení

10 TOPNÉ PATRONY Pokročilá technologie konstrukce využívaná přímo při výrobě topných patron. Topné patrony patří se svoji vysokou tepelnou hustotou mezi nejspolehlivější produkty na trhu. Značná pozornost při výběru výchozího materiálu, zlepšení technologického postupu při výrobě a přísné kontrolní testy předurčují vysokou úroveň kvality. Pro dosažení cíleného efektu v použití topných patron je nutné správné použití. Topná patrona musí přesně pasovat do otvoru pro dosažení efektivního přenosu tepla.

11 TOPNÉ PATRONY Pr. 6,5-0,02-0,05 délka [mm] WATT TECHNICKÉ VLASTNOSTI / 125 / 160 / 175 / / 160 / 200 / / 160 / 200 / / 200 / 250 / / 250 / 315 / 350 / / / 400 pr. 8-0,04-0,08 délka [mm] WATT 125 / 160 / / 200 / / 200 / 250 / / 250 / 315 / / 250 / 315 / / 315 / / 400 pr. 10-0,04-0,07 délka [mm] WATT 125 / 160 / 200 / / 200 / 250 / 315 / / 200 / 250 / 315 / 400 / / 250 / 315 / 400 / 500 / / 315 / 400 / 500 / 630 / / 315 / 400 / 500 / 630 / / 400 / 500 / 630 / / 500 / 630 / 800 pr. 12,5-0,05-0,08 délka [mm] WATT 160 / 200 / 250 / / 200 / 250 / 315 / / 250 / 315 / 400 / / 315 / 400 / 500 / / 400 / 500 / 630 / 800 / / 500 / 630 / 800 / / 630 / 800 / 1000 / / 800 / 1000 / / 1000 / 1250 / / 1250 / 1500 / 2000 pr. 16-0,05-0,08 délka [mm] WATT 200 / / / 250 / 315 / / 315 / / 630 / / 400 / / / 500 / / / / 630 / / / / / / / 1250 / 1500 / 1800 VÝROBNÍ SPECIFIKACE A TOLERANCE VÝKON (WATT) +5% -10% ODPOR +10% - 5% DIELEKTRICKÝ ODPOR 1500 V IZOLAČNÍ ODPOR >10 M SVODOVÝ PROUD <0.1 ma MAXIMÁLNÍ PRACOVNÍ TEPLOTA 750 C REV.0 del 30/11/06 doc

12 TOPNÉ PATRONY S VESTAVĚNÝM TERMOČIDLEM TECHNICKÉ VLASTNOSTI pr. 6,5-0,02-0,05 délka [mm] WATT / 160 / / 160 / / 200 / / 250 / / 315 / / 400 / / 400 / 500 pr. 8-0,04-0,08 délka [mm] WATT / / / / 315 / / / / 500 pr. 12,5-0,05-0,08 délka [mm] WATT 160 / 200 / / 250 / / 250 / / 315 / / 400 / / 400 / / 500 / / 800 ROD 12,5 mm -0,05 / - 0,08 dékla [mm] WATT 200 / / 315 / / / / / / / / / 1500 VÝROBNÍ SPECIFIKACE A TOLERANCE VÝKON (WATT) +5% -10% ODPOR +10% - 5% DIELEKTRICKÝ ODPOR 1500 V IZOLAČNÍ ODPOR >10 M SVODOVÝ PROUD <0.1 ma MAXIMÁLNÍ PRACOVNÍ TEPLOTA 750 C REV.0 del 30/11/06 doc

13 DRUHY PROVEDENÍ OHEBNÝ VÝVOD VŠECHNY VYSOKO HUSTOTNÍ TOPENÍ MOHOU BÝT DODÁNY S VNITŘNÍM VEDENÍM DRÁTU OCHRANA DRÁTU POMOCÍ SKLO SILIKONOVÉHO KRKU OCHRANA DRÁTU POMOCÍ OPLETENÉHO KRKU NA POŽÁDÁNÍ LZE VYROBIT NETOPENÉ ÚSEKY A USEKY S RŮZNÝM VÝKONEM PRAVOÚHLÉ PROVEDENÍ A VEDENÍ DRÁTŮ PR. 6, , A B C D , NEREZOVÉ POUZDRO S ŠESTIHRANOU HLAVOU PR. 6, , M 10x1 12x1,5 14x1,5 16x1,5 20x1,5 27x1,5 F , ,5 E 3, ,5 5 6,5 C REV.0 del 30/11/06 doc

14 FIRECOIL VINUTÉ TOPENÍ 4,2 x 2,2 mm 4,2 (0/+0,1) 2,2 (0/+0,1) Nejčastější použití na trysky horkých systémů. Technické vlastnosti: Průřez 4,2 x 2,2 mm (tol. 0/+0,1) Napětí Dielektrické napětí 1250V Izolační odpor (za studena) >10 Mohm / 1000Vdc Délka za studena 65 mm Vedení Tolerance výkonu +5% -10% Tolerance délky +/- 2% L= 1000 mm izolace pomocí PTFE silikon-sklo DOSTUPNÉ BEZ VYSTAVĚNÉHO TERMOČIDLA CODICE / CODE WATT / CELK. DÉLKA (mm) TOPNÁ DÉLKA (mm) FIR FIR FIR FIR FIR FIR FIR FIR FIR FIR FIR FIR FIR REV.0 del 30/11/06 doc

15 MINIFIRECOIL VINUTÉ TOPENÍ - 3,2 x 1,8 mm 3,2 (+/- 0,1) 1,8 (+/- 0,1) Nejčastější použití na trysky horkých systémů. Technické vlatnosti: Průřez 3,2 x 1,8 mm (tol. 0/+0,1) Napětí Dielektrické napětí 1000V Izolační odpor (za studena) >10 Mohm / 1000Vdc Délka za studena 40 mm Vedení Tolerance výkonu +5% -10% Tolerance délky +/- 2% L= 1000 mm izolace pomocí PTFE silikon-sklo DOSTUPNÉ BEZ VYSTAVĚNÉHO TERMOČIDLA OBJ. KÓD WATT / CELK. DÉLKA (mm) TOPNÁ DÉLKA (mm) FIR FIR FIR FIR FIR FIR FIR FIR FIR FIR FIR FIR

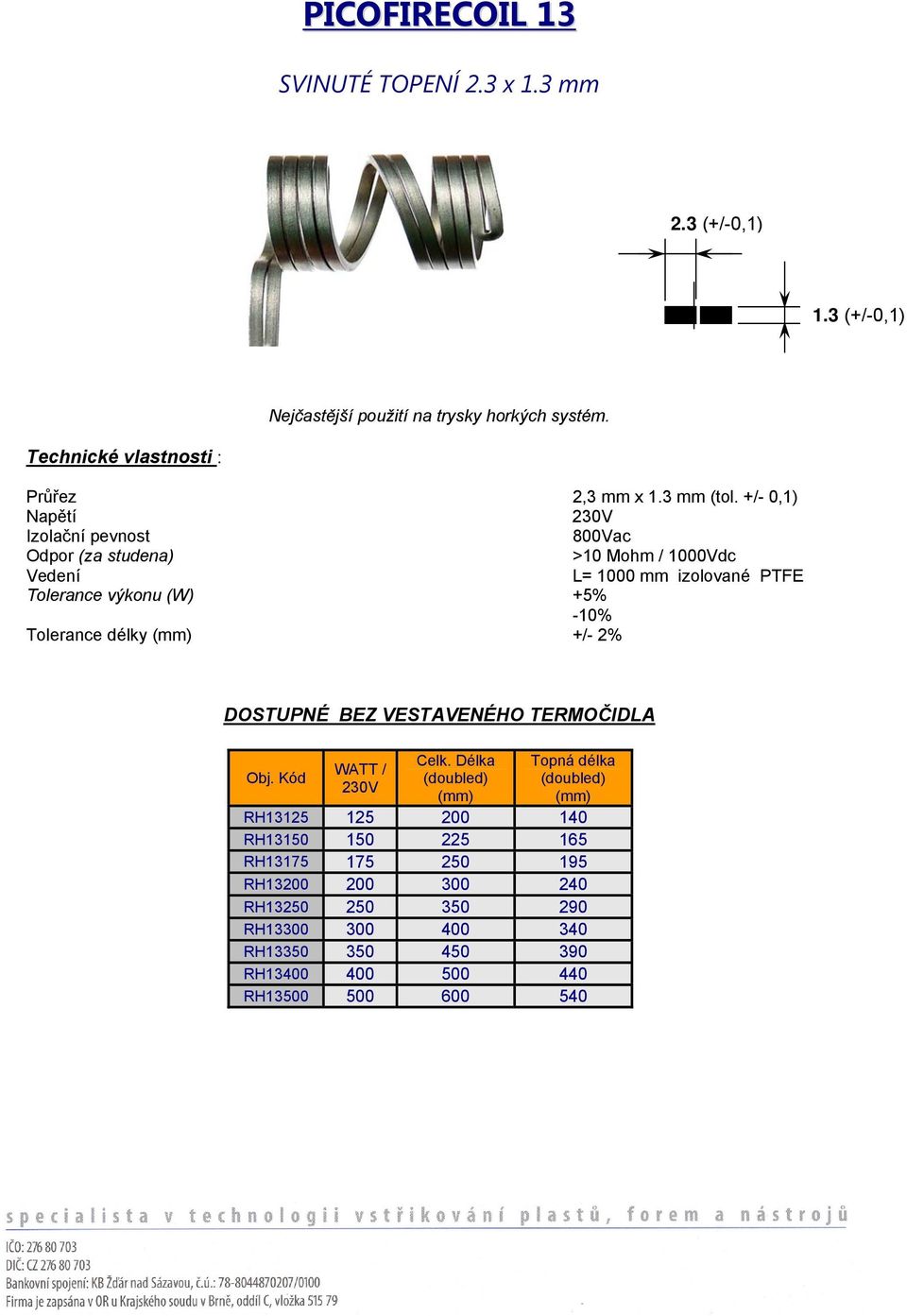

16 PICOFIRECOIL 13 SVINUTÉ TOPENÍ 2.3 x 1.3 mm 2.3 (+/-0,1) 1.3 (+/-0,1) Nejčastější použití na trysky horkých systém. Technické vlastnosti : Průřez 2,3 mm x 1.3 mm (tol. +/- 0,1) Napětí Izolační pevnost 800Vac Odpor (za studena) >10 Mohm / 1000Vdc Vedení L= 1000 mm izolované PTFE Tolerance výkonu (W) +5% -10% Tolerance délky (mm) +/- 2% DOSTUPNÉ BEZ VESTAVENÉHO TERMOČIDLA Obj. Kód WATT / Celk. Délka (doubled) (mm) Topná délka (doubled) (mm) RH RH RH RH RH RH RH RH RH

17 PICOFIRECOIL 14 SVINUTÉ TOPENÍ pr. 1,4 mm PR. 1,4 (+/- 0,1) Nejčastější použití na trysky horkých systém. Technické vlastnosti : Průřez Pr. 1,8 mm (tol. +/- 0,1) Napětí Izolační pevnost 800Vac Odpor (za studena) >10 Mohm / 1000Vdc Vedení L= 1000 mm izolované PTFE Tolerance výkonu (W) +5% -10% Tolerance délky (mm) +/- 2% DOSTUPNÉ BEZ VESTAVENÉHO TERMOČIDLA Obj. kód WATT / Celk. délka (doubled) (mm) Topná délka (doubled) (mm) RH RH RH RH RH RH RH RH RH

18 PICOFIRECOIL 18 SVINUTÉ TOPENÍ pr. 1,8 mm PR. 1,8 (+/- 0,1) Nejčastější použití na trysky horkých systém. Technické vlastnosti : Průřez Pr. 1,8 mm (tol. +/- 0,1) Napětí Izolační pevnost 800Vac Odpor (za studena) >10 Mohm / 1000Vdc Vedení L= 1000 mm izolované PTFE Tolerance výkonu (W) +5% -10% Tolerance délky (mm) +/- 2% DOSTUPNÉ BEZ VESTAVENÉHO TERMOČIDLA Obj. kód WATT / Celk. délka (doubled) (mm) Topná délka (doubled) (mm) RH RH RH RH RH RH RH RH RH

19 SILIKONOVÉ TOPENÍ Silikonové ohebné topení SILMATH je použitelné všestranně pro mnoho aplikací v různých oblastech použití například: letecká a námořní oblast, zbraňové systémy, potravinářský a plastikářský průmysl, atd. Díky velmi nízké hmotnosti, tenkému profilu a ohebnosti společně s možností vytvoření nekonečné řady vzorů a umístění zdroje tepla, mají tyto topná tělesa velmi široké použití. Silikonová topná tělesa mohou být dodána s vysokoteplotním lepidlem, a proto mohou být namontovány bez použití mechanických šroubení. Topná tělesa mohou být vyrobena s vestavěným termočidlem nebo termostatem. Maximální pracovní teplota je 150. Topení je možné vyrobit na přání zákazníka, dle jeho specifikace.

20 PLOCHÁ TOPENÍ APLIKACE: PRO VYTÁPĚNÍ PLOCHÝCH POVRCHŮ, ETRUDÉRŮ NEBO TOPNÝCH DESEK. VÝHODY: RYCHLÉ NATOPENÍ DÍKY NÍZKÉ TEPELNÉ SETRVAČNOSTI. SPECIFIKACE NUTNÁ PRO VÝROBU DÉLKA ( mm ) ŠÍŘKA ( mm ) VÝKON ( watt ) - NAPĚTÍ ( VOLT ) VÝVOD EL. KABELŮ : VEDENÍ, BIPOLÁRNÍ ZÁSUVKY, ZÁVITOVÉ TYČE OTVORY PRO INSTALACI: PRŮMĚR, UMÍSTĚNÍ DÉLKA VEDENÍ ( mm ) SPECIÁLNÍ TVARY (DLE VÝKRESU ) DALŠÍ SPECIFIKACE PŘÍKLADY MOŽNÉHO PROVEDENÍ

21 TERMOČIDLA

22 TERMOČIDLA APLIKACE: ZPRACOVATELÉ PLASTŮ,... BJF TIP D. 6x15 - SPRING Dia. 8 mm WITH FLANGE Dia. 8 x 2 mm INSULATED/GROUNDED JUNCTION ¼ GAS BAYONET CONNECTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID BJ TIP Dia. 6x15 SPRING Dia. 6 mm INSULATED/GROUNDED JUNCTION ¼ GAS BAYONET CONNECTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID FLT Dia mm INSULATED/GROUNDED JUNCTION 40 x 50 mm BRASS PLATE TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID RNG HOLE Dia mm. GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID SQ TIP D. 4 x 12 mm INSULATED JUNCTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID TIPICALLY USED ON MANIFOLDS PNT44 TIP Dia. 4 x 4 mm WITH FLANGE D. 6 x 2 mm INSULATED/GROUNDED JUNCTION M8 THREADED CONNECTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID PNT414M5 TIP D. 4 x 14 mm. INSULATED/GROUNDED JUNCTION M5 THREADED CONNECTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID TIPICALLY USED ON MANIFOLDS PNT65M6 TIP D. 6 x 5 mm 90 FOLDED INSULATED/GROUNDED JUNCTION M6 THREADED CONNECTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID

23 TERMOČIDLA IZOLOVANÉ MgO APLIKACE: ZPRACOVATELÉ PLASTŮ,... MgOSt DIA. 1 1,5 2 mm INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.5mmq INSULATION G.F. + METAL BRAID MAX WORK. TEMP.: J 600 C K 1000 C MAX. TEMP. ON CABLE : 300 C MgOKt DIA. 1 1,5 2 mm INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.25mmq INSULATION KAPTON KAPTON MAX WORK. TEMP.: J 600 C K 1000 C MAX. TEMP. ON CABLE : 400 C EXECUTION UPON REQUEST MgOMn DIA. 1 mm INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.25mmq INSULATION GLASS FIBER MAX WORK. TEMP.: J 600 C K 1000 C MAX. TEMP. ON CABLE : 200 C EXECUTION UPON REQUEST MgOMc DIA. 1 mm INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.25mmq INSULATION TEFLON MAX WORK. TEMP.: J 600 C K 1000 C MAX. TEMP. ON CABLE : 200 C EXECUTION UPON REQUEST MgOMi DIA. 1 1,5 2 mm INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.25mmq INSULATION KAPTON-KAPTON MAX WORK. TEMP.: J 600 C K 1000 C MAX. TEMP. ON CABLE : 400 C MgOBJ DIA. 1,5 2 mm INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0. 5mmq BAYONET CONNECTION MAX WORK. TEMP.: J 600 C K 1000 C MAX. TEMP. ON CABLE : 300 C

24 TERMOČIDLA APLIKACE: univerzální termočidla pro všechny odvětví,... TB TUBE D INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.5mmq CABLE INSULATION G.F. + METAL BRAID PNTRG TUBE D ¼ GAS BAYONET CONNECTION INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.5mmq CABLE INSULATION G.F. + METAL BRAID RNGTB D mm TIP D. 2 x mm INSULATED / GROUNDED JUNCTION TC TYPE J/K CABLE 2 x 0.5mmq CABLE INSULATION G.F. + METAL BRAID PT100TB TUBE D /3 LEADS RESISTANCE TEMP.DETECTOR CABLE 2 x 0.5mmq CABLE INSULATION G.F. + METAL BRAID PT100AER SUITABLE FOR AIR GAUGE TUBE D. 8 mm CABLE 2 x 0.5mmq 2/3 LEADS RESISTANCE TEMP.DETECTOR SILICON /METAL BRAID CABLE INSUL. PT100IMM SUITABLE FOR LIQUID GAUGE TUBE D. 6, 8, 10, 12mm CABLE 2 x 0.5mmq 2/3 LEADS RESISTANCE TEMP.DETECTOR SILICON /METAL BRAID CABLE INSUL. DIN HEAD PROTECTION IP55

25 TERMOČIDLO MITHIC IZOLOVANÉ MgO VLASTNOSTI : - PRACOVNÍ TEPLOTA 700 C - PRACOVNÍ TEPLOTA PŘECHODOVÉ ČÁSTI 400 C pr. 4x20 mm - ZCELA VODOTĚSNÉ - VYSOKÁ PRACOVNÍ DYNAMIKA - DOSTUPNÉ: a) DIN STANDARD b) IEC STANDARD c) ANSI STANDARD - IZOLOVANÉ VEDENÍ

Copyright easytherm.cz s.r.o. Vydání třetí v roce 2008. Všechna práva vyhražena.

Copyright easytherm.cz s.r.o. Vydání třetí v roce 2008. Všechna práva vyhražena. 2008 easytherm.cz s.r.o. Hegerova 170 572 01 Polička tel. +420 461 723 070 gsm +420 776 189 642 fax +420 461 725 303 www.easytherm.cz easy@easytherm.cz Copyright easytherm.cz s.r.o. Vydání třetí v roce
