/ Perfect Welding / Solar Energy / Perfect Charging ARCROVER 15/22 SVAŘOVACÍ PODVOZKY. pro aplikace podélných svarů, svařovací postupy: MIG/MAG

Transkript

1 / Perfect Welding / Solar Energy / Perfect harging RROVER 15/22 SVŘOVÍ POVOZKY pro aplikace podélných svarů, svařovací postupy: MIG/MG

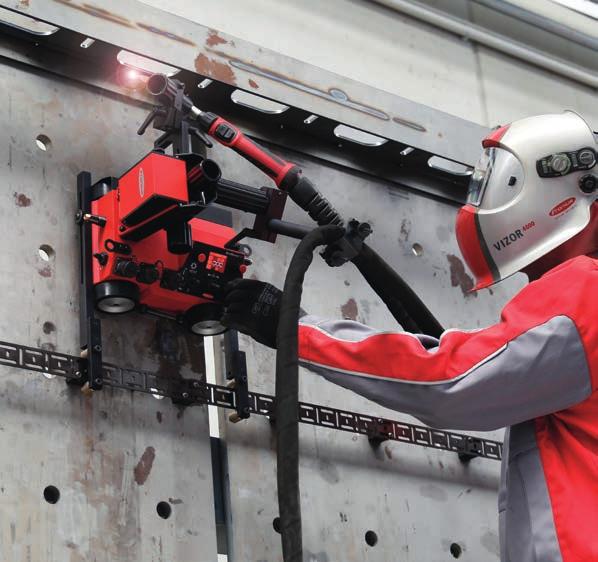

2 2 / Svařovací podvozky rcrover VOOROVNĚ NEO SVISLE. STVENIŠTĚ NEO ÍLNY. ŠPIČKOVÉ SVRY S RROVER ť už na staveništi, nebo v dílně, při stavbě mostů a ocelových konstrukcí, výrobě kotlů, nádrží, lodí, kolejových vozidel či jeřábů, magnetické podvozky rcrover 15/22 zvládnou svařování MIG/MG v konstantně vysoké a reprodukovatelné kvalitě. Jakým výzvám při svařování čelíte Vy? Let s get connected. caftor všechny tři obrázky

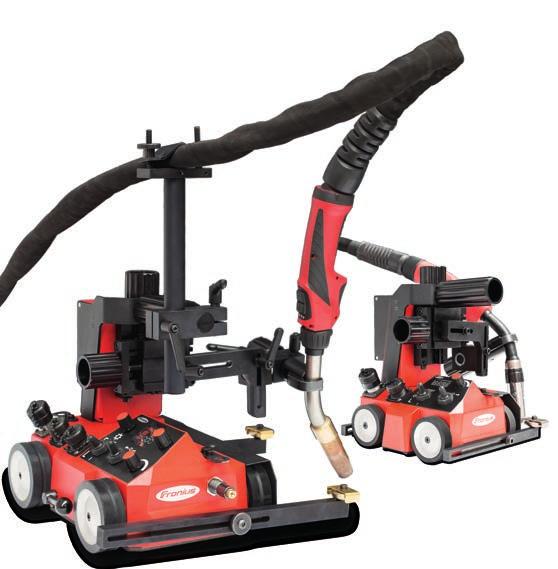

3 Svařovací podvozky rcrover / 3 Vysoce výkonný Li-Ion akumulátor Integrované řízení 4 poháněná kola a mimořádně silný permanentní magnet

4 4 / Svařovací podvozky rcrover Ještě více možností použití díky nízké konstrukci Technologie svařovacích zdrojů Fronius pro dokonalé svarové švy

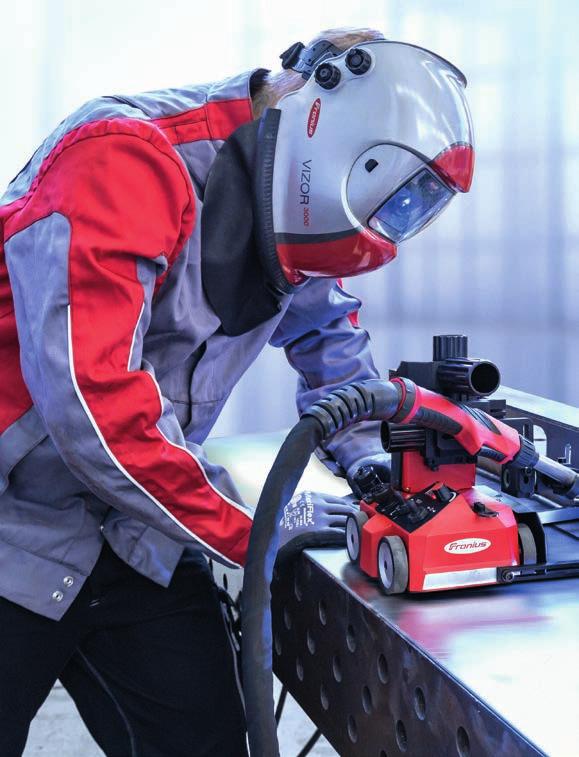

5 Svařovací podvozky rcrover / 5 RROVER 15 KOMPKTNÍ, ROUSTNÍ EZPEČNÝ Konstantní rychlost svařování ve všech polohách PŘEHLE VÝHO / Ideální řešení pro použití v náročných okolních podmínkách / Splňuje bezpečnostní předpisy pro svařování vnitřních ploch nádrží / Vysoce výkonný Li-Ion akumulátor / Optimální přilnavost a trakce na horizontálních, vertikálních, konkávních a konvexních dílech / Konstantní rychlost svařování ve všech polohách až do 250 cm/min / Přesné vedení hořáku na dílu, definovatelné segmenty svařování / Stejně vysoká kvalita svarových švů a reprodukovatelné parametry svařování ve spojení s technologií svařovacích zdrojů Fronius / Kompaktní, robustní a lehký hliníkový plášť / elosvětová servisní síť VYVENÍ / 4 poháněná kola, vestavěný permanentní magnet / V podvozku integrováno: řízení s podsvíceným displejem a systém měření dráhy / Nastavitelné boční vedení pro vedení svaru / Robustní univerzální držák pro ruční a strojní svařovací hořáky / Propojovací kabel ke svařovacímu zdroji (10 m) / Výměnný Li-Ion akumulátor (25,4 V / 3,35 h) a nabíjecí přístroj (230 V) FUNKE / Hlavní spínač: Zap./Vyp. / Vlevo/Stop/Vpravo / Regulace rychlosti / Nabídka pro ovládání pojezdové dráhy a segmentového svařování / Svařování Zap./Vyp. (režim 2takt) / Možnost uložení 10 programů ROZŠÍŘENÁ VÝV PŘÍSLUŠENSTVÍ / oční vedení / Nabíjecí přístroj (230 V) / Síťový zdroj (230 V) vč. kabelu (max. 30 m) / Výměnný Li-Ion akumulátor (25,4 V / 3,35 h) / Kolečka z ušlechtilé oceli / Kartáče

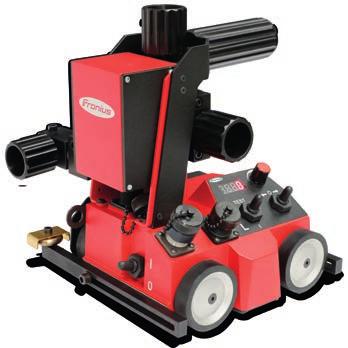

6 6 / Svařovací podvozky rcrover RROVER 15. SPEILIST N LOUHÉ SVROVÉ ŠVY J K I G F H E SÉRIOVÁ VÝV Kolébkový spínač řízení ZP./VYP. G Podsvícený displej Přípojka pro řízení zdroje H Nastavitelné vodicí kolejnice Přípojka komunikace N I Odnímatelná sada akumulátorů Kolébkový spínač svařování I/0/TEST J ržadlo E Kolébkový spínač spuštění VLEVO/0/VPRVO K Univerzální držák hořáku F Zadávací kolečko nabídky

7 Svařovací podvozky rcrover / 7 STNRNÍ OČNÍ VEENÍ PRO RROVER 15 (SOUČÁST OÁVKY) OČNÍ VEENÍ N STRNĚ SVŘOVÍHO HOŘÁKU Na svislé ploše uvnitř a vně OČNÍ VEENÍ NPROTI SVŘOVÍMU HOŘÁKU Na kolenu a svislé ploše vně VOLITELNÉ OČNÍ VEENÍ PRO RROVER 15 OČNÍ VEENÍ OTOČNÉ OČNÍ VEENÍ POÉL HRNY OČNÍ VEENÍ STNRNÍ S MGNETEM OČNÍ VEENÍ S VOIÍ KOLEJNIÍ / Vodicí rameno pro flexibilní kolejnici / Magnetické nohy pro vodicí kolejnici / Flexibilní vodicí kolejnice

8 8 / Svařovací podvozky rcrover ROZŠÍŘENÁ VÝV / PŘÍSLUŠENSTVÍ KOL Z UŠLEHTILÉ OELI / Volitelně. Pro použití na předehřátých dílech s teplotou 50 až max Použití podvozku s koly z ušlechtilé oceli je možné jen v horizontální poloze. 230V SÍŤOVÝ ZROJ / Pro provoz podvozku se síťovým kabelem. Propojovací a prodlužovací kabely jsou k dostání v délce po 10 m. Maximální možná délka vedení = 30 m. LI-ION KUMULÁTOR + NÍJEÍ PŘÍSTROJ / Silný akumulátor 25,4 V pro vysoký výkon. Minimální doba provozu při běžném způsobu použití bez rozkyvu = 4 h. PŘÍKLY POUŽITÍ / Svařování tupých svarů na vodorovných dílech / Svařování koutových svarů na vodorovných dílech / Svařování tupých svarů na svislých dílech / Svařování koutových svarů na konvexních dílech / Svařování tupých svarů na konkávních dílech / Svařování tupých svarů na konvexních dílech

9 Svařovací podvozky rcrover / 9 TEHNIKÉ ÚJE RROVER 15 Maximální zatížitelnost Max. tažná síla horizontální/vertikální (na držák hadicového vedení) Svařovací polohy horizontální/vertikální 15 kg 160 N / 110 N P, P, P / PF, PG Horizontální rychlost (zatížení = 85 N) cm/min (±2 %) Vertikální rychlost (zatížení = 85 N) cm/min (±4 %) Rozsah seřízení hořáku (horizontální/vertikální) Průměr těla hořáku Napájecí napětí nabíjecího přístroje (50 60 Hz) Napájecí napětí podvozku (Li-Ion akumulátor) Spotřeba energie oba nabíjení Li-Ion akumulátoru Vlastní hmotnost vč. Li-Ion akumulátoru Obloukový svar konkávní R min Obloukový svar konvexní R min Světlá výška oba provozu na Li-Ion akumulátor při běžném použití 30 mm / 30 mm max. 28 mm V 25,4 V 39 W 2 h 7,1 kg 500 mm 500 mm 4 mm cca 8 h 255 mm 275 mm mm mm MX. ZTÍŽENÍ V THU N RŽÁK HIOVÉHO VEENÍ 50 mm 80 mm 15 kg E F E F 12 kg 10 kg 8 kg

10 10 / Svařovací podvozky rcrover Radiální rozkyv hořáku pro koutové a tupé svary Technologie svařovacích zdrojů Fronius pro dokonalé svarové švy Koncový spínač pro automatickou změnu směru nebo zastavení

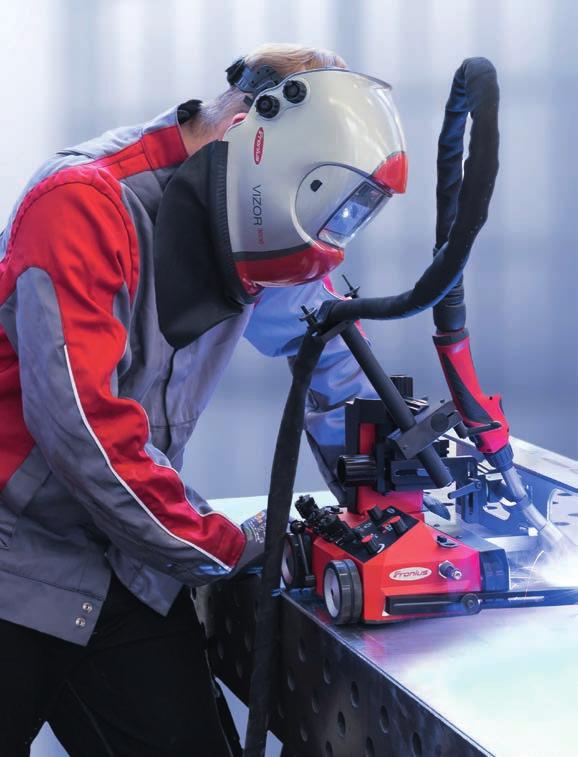

11 Svařovací podvozky rcrover / 11 RROVER 22 VÝKONNÝ POVOZEK PŘEHLE VÝHO / Ideální řešení pro použití v náročných okolních podmínkách / Splňuje bezpečnostní předpisy pro svařování vnitřních ploch nádrží / Vysoce výkonný Li-Ion akumulátor / Optimální přilnavost a trakce na horizontálních, vertikálních, konkávních a konvexních dílech / Konstantní rychlost svařování ve všech polohách až do 200 cm/min / Přesné vedení hořáku na dílu, rozkyv svařovacího hořáku, definovatelné segmenty svařování / Stejně vysoká kvalita svarových švů a reprodukovatelné parametry svařování ve spojení s technologií svařovacích zdrojů Fronius / Kompaktní, robustní a lehký hliníkový plášť / elosvětová servisní síť Konstantní rychlost svařování ve všech polohách VYVENÍ / 4 poháněná kola, vestavěný permanentní magnet / V podvozku integrováno: řízení s podsvíceným displejem a systém měření dráhy / Nastavitelná boční vedení / Robustní univerzální držák pro ruční a strojní svařovací hořáky / Koncový spínač pro automatickou změnu směru nebo zastavení / Propojovací kabel ke svařovacímu zdroji (10 m) / Výměnný Li-Ion akumulátor (25,4 V / 3,35 h) a nabíjecí přístroj (230 V) FUNKE Podvozek: / Hlavní spínač: Zap./Vyp. / Vlevo/Stop/Vpravo / Regulace rychlosti / igitální indikátor rychlosti / Svařování Zap./Vyp. (režim 2takt) / Nabídka pro ovládání pojezdové dráhy; segmentového svařování, vyplnění koncového kráteru a OS / Možnost uložení 10 programů Rozkyv: / OS Zap./Vyp./utomatika / Prodleva Vlevo/Vpravo / Rychlost rozkyvu / ráha rozkyvu ROZŠÍŘENÁ VÝV PŘÍSLUŠENSTVÍ / oční vedení / Radiální rozkyv svařovacího hořáku FOU 30/ML6 / Motorické přistavení svařovacího hořáku s FMS 50/100 / Nabíjecí přístroj (230 V) / Síťový zdroj (230 V) vč. kabelu (max. 30 m) / Výměnný Li-Ion akumulátor (25,4 V / 3,35 h) / Kolečka z ušlechtilé oceli / Kartáče

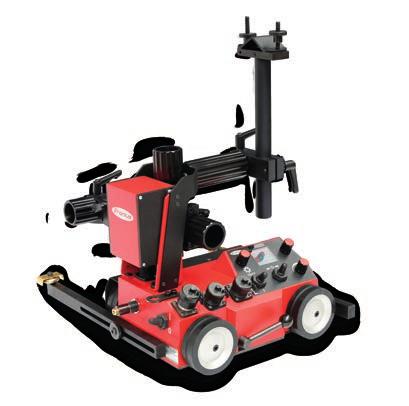

12 12 / Svařovací podvozky rcrover RROVER 22. PRO VELKÝ OJEM SVRŮ VĚTŠÍ ROZMĚR O P N M J K L H I E F G SÉRIOVÁ VÝV Kolébkový spínač řízení ZP./VYP. I Koncový spínač (rozpoznání koncové polohy) Přípojka řízení zdroje J Zadávací kolečko nabídky Přípojka motorových saní FMS 50/100 K Podsvícený displej Přípojka rozkyvu FOU30/ML6 L Zadávací kolečko motorových saní (offset FMS) E Kolébkový spínač svařování I / 0 / TEST M Odnímatelná sada akumulátorů F Kolébkový spínač spuštění VLEVO / 0 / VPRVO N ržadlo G Zadávací kolečko pro rychlost svařování O ržák hadicového vedení H Nastavitelné vodicí kolejnice P Univerzální držák hořáku

13 Svařovací podvozky rcrover / 13 STNRNÍ OČNÍ VEENÍ PRO RROVER 22 (SOUČÁST OÁVKY) OČNÍ VEENÍ N STRNĚ SVŘOVÍHO HOŘÁKU Na svislé ploše uvnitř a vně OČNÍ VEENÍ NPROTI SVŘOVÍMU HOŘÁKU Na kolenu a svislé ploše vně VOLITELNÉ OČNÍ VEENÍ PRO RROVER 22 OČNÍ VEENÍ OTOČNÉ OČNÍ VEENÍ POÉL HRNY OČNÍ VEENÍ STNRNÍ S MGNETEM OČNÍ VEENÍ S VOIÍ KOLEJNIÍ / Vodicí rameno pro flexibilní kolejnici / Magnetické nohy pro vodicí kolejnici / Flexibilní vodicí kolejnice

14 14 / Svařovací podvozky rcrover ROZŠÍŘENÁ VÝV / PŘÍSLUŠENSTVÍ KOL Z UŠLEHTILÉ OELI / Volitelně. Pro použití na předehřátých dílech s teplotou 50 až max Použití podvozku s koly z ušlechtilé oceli je možné jen v horizontální poloze. 230V SÍŤOVÝ ZROJ / Pro provoz podvozku se síťovým kabelem. Propojovací a prodlužovací kabely jsou k dostání v délce po 10 m. Maximální možná délka vedení = 30 m. LI-ION KUMULÁTOR + NÍJEÍ PŘÍSTROJ / Silný akumulátor 25,4 V pro vysoký výkon. Minimální doba provozu při běžném způsobu použití bez rozkyvu = 4 h. RIÁLNÍ ROZKYV FOU 30/ML6 / Volitelně. Rozkyv pro tupé a koutové svary. PŘISTVENÍ HOŘÁKU FMS 50/100 / Volitelně. Motorické vertikální seřízení hořáku. RUHÝ RŽÁK SVŘOVÍHO HOŘÁKU / Volitelně. Pro použití se dvěma svařovacími hořáky (provoz je možný pouze v horizontální poloze). PŘÍKLY POUŽITÍ / Svařování tupých svarů na vodorovných dílech / Svařování koutových svarů na vodorovných dílech / Svařování tupých svarů na svislých dílech / Svařování koutových svarů na konvexních dílech / Svařování tupých svarů na konkávních dílech / Svařování tupých svarů na konvexních dílech

15 Svařovací podvozky rcrover / 15 TEHNIKÉ ÚJE RROVER 22 Maximální zatížitelnost Max. tažná síla horizontální/vertikální (na držák hadicového vedení) Svařovací polohy horizontální/vertikální 22 kg 230 N / 110 N P, P, P / PF, PG Horizontální rychlost (zatížení = 85 N) cm/min (±6 %) Vertikální rychlost (zatížení = 85 N) cm/min (±6 %) Rozsah seřízení hořáku (horizontální/vertikální) Průměr těla hořáku Napájecí napětí nabíjecího přístroje (50 60 Hz) Napájecí napětí podvozku (Li-Ion akumulátor) Spotřeba energie oba nabíjení Li-Ion akumulátoru Vlastní hmotnost vč. Li-Ion akumulátoru Obloukový svar konkávní R min Obloukový svar konvexní R min Světlá výška Min. doba provozu na Li-Ion akumulátor při běžném použití bez OS Min. doba provozu na Li-Ion akumulátor při běžném použití s OS 30 mm / 30 mm max. 28 mm V 25,4 V 49 W 2 h 10,7 kg 1500 mm 1500 mm 6 mm 4 h 2 h mm 332 mm mm mm MX. ZTÍŽENÍ V THU N RŽÁK HIOVÉHO VEENÍ 50 mm 80 mm 15 kg E F E F 12 kg 10 kg 8 kg
