FDB22x, FDB20x, FDB241, FDB281, FDB299 Patice hlásiče a příslušenství

Transkript

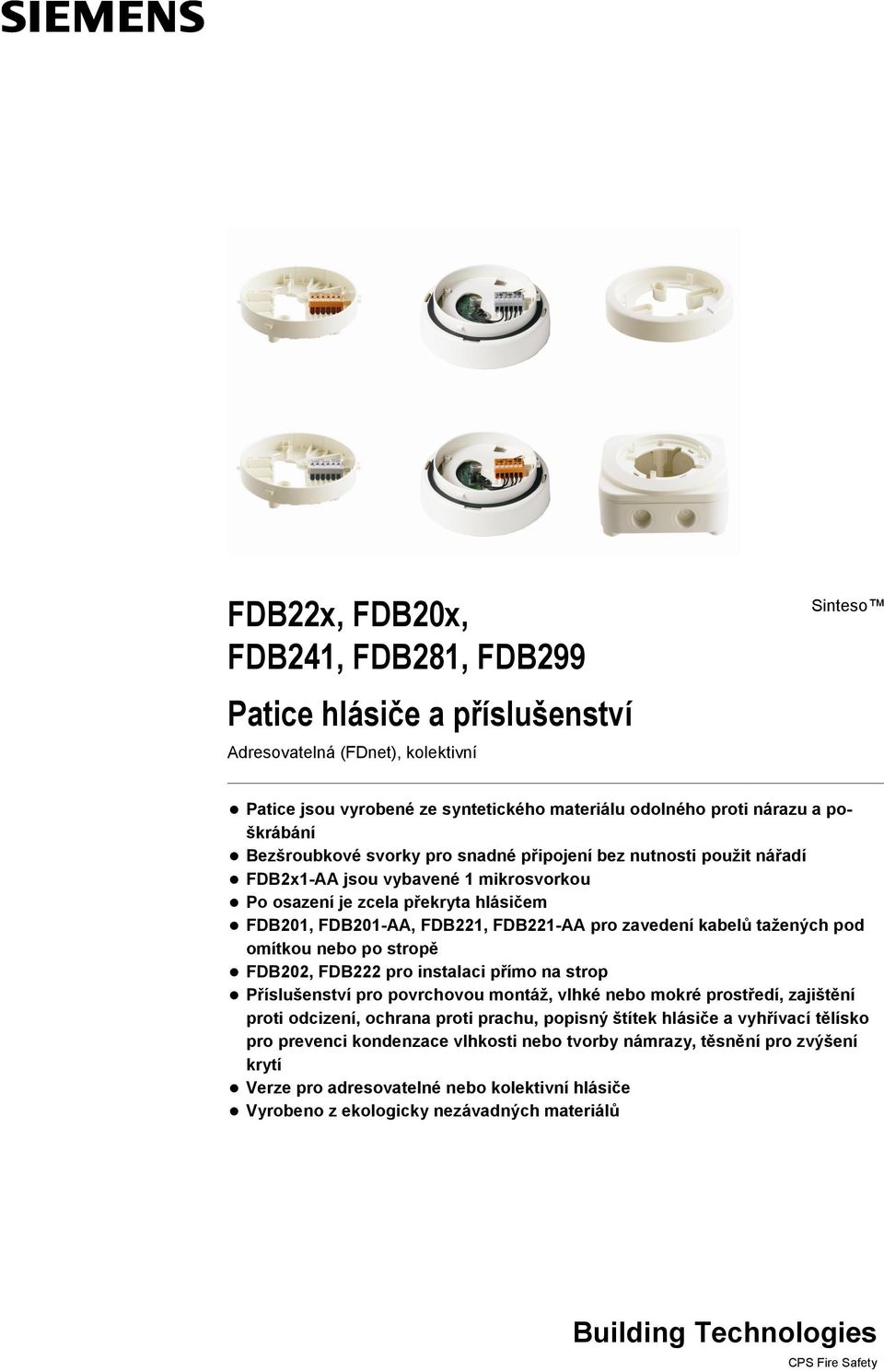

1 FDB22x, FDB20x, FDB241, FDB281, FDB299 Patice hlásiče a příslušenství Adresovatelná (FDnet), kolektivní Sinteso Patice jsou vyrobené ze syntetického materiálu odolného proti nárazu a poškrábání Bezšroubkové svorky pro snadné připojení bez nutnosti použit nářadí FDB2x1-AA jsou vybavené 1 mikrosvorkou Po osazení je zcela překryta hlásičem FDB201, FDB201-AA, FDB221, FDB221-AA pro zavedení kabelů tažených pod omítkou nebo po stropě FDB202, FDB222 pro instalaci přímo na strop Příslušenství pro povrchovou montáž, vlhké nebo mokré prostředí, zajištění proti odcizení, ochrana proti prachu, popisný štítek hlásiče a vyhřívací tělísko pro prevenci kondenzace vlhkosti nebo tvorby námrazy, těsnění pro zvýšení krytí Verze pro adresovatelné nebo kolektivní hlásiče Vyrobeno z ekologicky nezávadných materiálů

2 Charakteristika Životní prostředí ekologicky šetrná výroba recyklovatelné materiály Charakteristika univerzální patice, vhodná pro zavedení kabelů tažených pod omítkou nebo po stropě velké montážní otvory umožňují využití již vyvrtaných otvorů pro upevnění, které mohou zbýt po předchozí instalaci velký otvor ve spodní části patice pro snadné protažení kabelů bezšroubkové svorky (pružinové svorky) hlásičovou linku lze připojit bez jakéhokoliv nářadí; vodiče lze jednoduše nacvaknout pouhou rukou smyčkový kontakt prostor pro přídavné svorkovnice pro připojení 2 indikátorů aktivace, stínění linkového kabelu nebo pro připojení vyhřívacího tělíska Patice hlásiče FDB221 / FDB221-AA patice s distančními nožičkami pro hlásiče požáru s adresným zpracováním signálu oranžová svorkovnice, plocha vodiče od 0,2 do 1,5 mm 2 FDB221-AA obsahuje 1 přídavnou mikrosvorku DBZ1190-AA FDB201 / FDB201-AA patice s distančními nožičkami pro hlásiče požáru s kolektivním zpracováním signálu 'šedá' svorkovnice, plocha vodiče od 0,2 do 1,5 mm 2 FDB201-AA obsahuje 1 přídavnou mikrosvorku DBZ1190-AA Použití pro kabeláž taženou pod omítkou pro kabeláž taženou po stropě, průměr kabelu do 6 mm FDB222 patice bez distančních nožiček pro hlásiče požáru s adresným zpracováním signálu oranžová svorkovnice, plocha vodiče od 0,2 do 1,5 mm 2 FDB202 patice bez distančních nožiček pro hlásiče požáru s kolektivním zpracováním signálu 'šedá' svorkovnice, plocha vodiče od 0,2 do 1,5 mm 2 Použití pro instalaci přímo na strop (bez mezery), pouze pro kabeláž taženou pod omítkou Ø 100 FDB2x1 / FDB2x1-AA FDB202 / FDB222 Patice hlásiče výška Patice hlásiče výška 22 mm 17 mm Výška s nasazeným hlásičem 54 mm čem 49 mm Výška s nasazeným hlási- Montážní otvory min. 46 mm až max. 79 mm Kontakt smyčky Bezšroubkové přípojné terminály Otvor pro přivedení kabelu 2

3 Přídavné svorky / Mikrosvorky DBZ1190-AA pro vodiče max. 0,5 mm 2 DBZ1190-AB pro vodiče max. 2,5 mm 2 pro připojení 2 indikátorů aktivace nebo stínění linkového kabelu DBZ1190-AB Patice hlásiče FDB2xx / FDB2x1-AA DBZ1190-AA Těsnění Popisné štítky FDBZ295 pro zvýšení krytí IP. Při jeho použití nelze hlásiče nasazovat a sundávat do/z patice pomocí přípravku pro výměnu hlásičů Poznámka: Nelze použít dohromady s popisným štítkem FDBZ291 FDBZ291 pro identifikaci adresy hlásiče DBZ1193A pro identifikaci adresy hlásiče FDBZ291 pro patici hlásiče a přídavnou patici DBZ1193A pro přídavnou patici do vlhkého prostředí 3

4 Vyhřívací tělísko hlásiče FDBH291 pro provozování požárních hlásičů v kritických podmínkách s možností tvorby námrazy nebo kondenzace vlhkosti, např. v mrazírnách, podkroví, nakládacích rampách, sklepech pro uskladnění sýrů, apod. optimální funkce vyhřívacího tělíska je zaručena pouze s přídavnou paticí FDB293 teplota vyhřívaného hlásiče je vyšší cca o 2 C vůči okolnímu prostředí, čímž je zabráněno kondenzaci vlhkosti vyhřívací tělísko hlásiče je v patici upevněno pomocí držáku s pružinkou Ochrana hlásiče proti odcizení FDBZ293 chrání hlásič proti odcizení šroubek M3 x 6 imbus 4

5 Přídavná patice FDB291 pro povrchovou montáž linkových kabelů > 6mm patice hlásiče je připevněna pomocí pružinového držáku Patice hlásiče výška 25 mm Výška s nasazeným hlásičem 60 mm Otvor pro přivedení kabelu Ø 120 Montážní otvory min. 46 mm, max. 90 mm Přídavná patice pro vlhké prostředí FDB293 pro aplikace s požadavkem na vyšší krytí pro instalaci ve vlhkém nebo mokrém prostředí patice hlásiče FDB2x1/-AA je připevněna pomocí pružinového držáku při použití vyhřívacího tělíska hlásiče Montážní otvory 153,5 mm Patice hlásiče výška 49 mm Výška s nasazeným hlásičem 87 mm Ø 135 Adaptéry patic FDB281 Adaptér pro patice hlásičů MS8 (stávající, adresovatelný systém EPS MS8) Patice hlásiče MS8 Výška patice hlásiče 37 mm Výška s nasazeným hlásičem 73 mm Adaptér vč. adresovatelné patice hlásiče, Přípojné terminály 'oranžové 5

6 FDB241 Adaptér pro patice hlásičů AlgoRex nebo SIGMASYS patice AnalogPLUS (DB1131A) nebo Interaktivní (DB1151A) nebo SIGMASYS (SPF3600) Výška patice 29,5 mm Výška s nasazeným hlásičem 74,5 mm Adaptér vč. patice hlásiče, Přípojné terminály 'oranžové FDB299 Adaptér pro patice hlásičů AlgoRex kolektivní nebo patice hlásičů SIGMACON DB1101A (konvenční) SPF600 patice Výška patice 29,5 mm Výška s nasazeným hlásičem 74,5 mm Adaptér vč. patice hlásiče, Přípojné terminály 'šedé FDUD290 Přípravek pro demontáž adaptérů patic FDB241 nebo FDB299 Patice Adaptér patice FDB241 nebo FDB299 Přípravek pro demontáž FDUD290 (S54370-S13-A1) FDUD291 Přípravek pro výměnu nebo FDUD292 Přípravek pro výměnu a zkoušení 6

7 Ochranná mřížka DBZ1194 pro ochranu hlásiče před poškozením je jí možno použít pouze s přídavnou paticí FDB293 Výška patice s osazenou ochrannou mřížkou = 145 mm Ø 158,5 FDBZ294 pro ochranu hlásiče umístěnému v silném elektromagnetickém poli je jí možno použít pouze s přídavnou paticí FDB293 Výška patice s osazenou ochrannou mřížkou = 110 mm Ø 140 Ochrana hlásiče proti prachu FDZ291 pro zakrytí hlásiče; jako ochrana proti prachu v průběhu stavebních prací 7

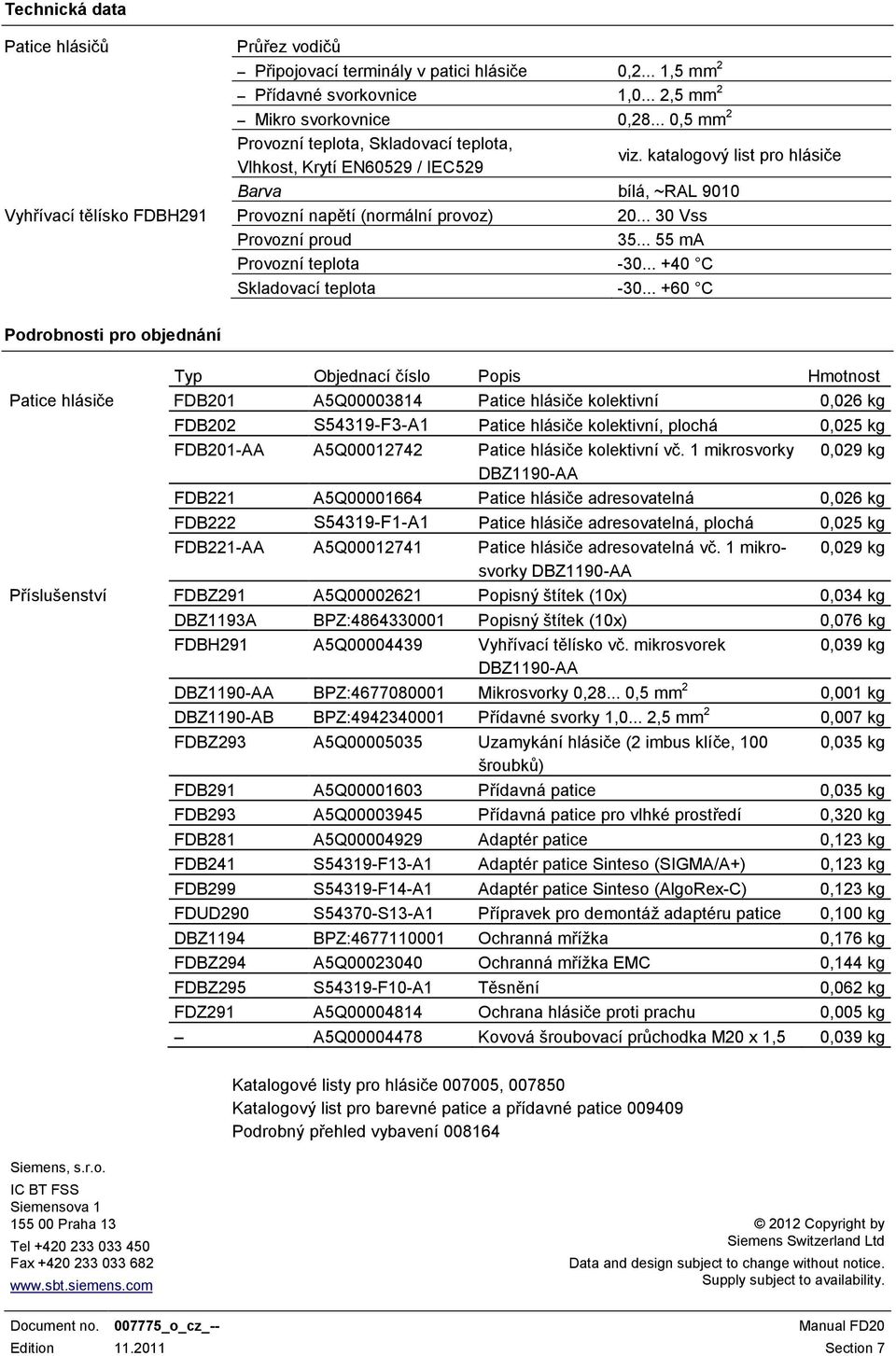

8 Technická data Patice hlásičů Průřez vodičů Připojovací terminály v patici hlásiče 0,2... 1,5 mm 2 Přídavné svorkovnice 1,0... 2,5 mm 2 Mikro svorkovnice 0, ,5 mm 2 Provozní teplota, Skladovací teplota, Vlhkost, Krytí EN60529 / IEC529 viz. katalogový list pro hlásiče Barva bílá, ~RAL 9010 Vyhřívací tělísko FDBH291 Provozní napětí (normální provoz) Vss Provozní proud ma Provozní teplota C Skladovací teplota C Podrobnosti pro objednání Typ Objednací číslo Popis Hmotnost Patice hlásiče FDB201 A5Q Patice hlásiče kolektivní 0,026 kg FDB202 S54319-F3-A1 Patice hlásiče kolektivní, plochá 0,025 kg FDB201-AA A5Q Patice hlásiče kolektivní vč. 1 mikrosvorky DBZ1190-AA 0,029 kg FDB221 A5Q Patice hlásiče adresovatelná 0,026 kg FDB222 S54319-F1-A1 Patice hlásiče adresovatelná, plochá 0,025 kg FDB221-AA A5Q Patice hlásiče adresovatelná vč. 1 mikrosvorky DBZ1190-AA 0,029 kg Příslušenství FDBZ291 A5Q Popisný štítek (10x) 0,034 kg DBZ1193A BPZ: Popisný štítek (10x) 0,076 kg FDBH291 A5Q Vyhřívací tělísko vč. mikrosvorek DBZ1190-AA 0,039 kg DBZ1190-AA BPZ: Mikrosvorky 0, ,5 mm 2 0,001 kg DBZ1190-AB BPZ: Přídavné svorky 1,0... 2,5 mm 2 0,007 kg FDBZ293 A5Q Uzamykání hlásiče (2 imbus klíče, 100 šroubků) 0,035 kg FDB291 A5Q Přídavná patice 0,035 kg FDB293 A5Q Přídavná patice pro vlhké prostředí 0,320 kg FDB281 A5Q Adaptér patice 0,123 kg FDB241 S54319-F13-A1 Adaptér patice Sinteso (SIGMA/A+) 0,123 kg FDB299 S54319-F14-A1 Adaptér patice Sinteso (AlgoRex-C) 0,123 kg FDUD290 S54370-S13-A1 Přípravek pro demontáž adaptéru patice 0,100 kg DBZ1194 BPZ: Ochranná mřížka 0,176 kg FDBZ294 A5Q Ochranná mřížka EMC 0,144 kg FDBZ295 S54319-F10-A1 Těsnění 0,062 kg FDZ291 A5Q Ochrana hlásiče proti prachu 0,005 kg A5Q Kovová šroubovací průchodka M20 x 1,5 0,039 kg Katalogové listy pro hlásiče , Katalogový list pro barevné patice a přídavné patice Podrobný přehled vybavení Siemens, s.r.o. IC BT FSS Siemensova Praha 13 Tel Fax Copyright by Siemens Switzerland Ltd Data and design subject to change without notice. Supply subject to availability. Document no _o_cz_-- Manual FD20 Edition Section 7
