1 pro dnešek i zítřek. Tradice Spolehlivost Kvalita DIPLOMAT Senážní vozy s řezáním

2 DIPLOMAT

3 Senážní vozy Diplomat od SIP přesvědčují svou perfekrní a kvalitní konstrukcí. Moderně a robustně koncipované senážní vozy DIPLOMAT se nejlépe hodí pro střední a velké Profi-provozy. Svým komplexním sklízením krmiva, čistým a přesným řezem, vysoukou nosností a jednoduchou obsluhou splňuje i ty nejvyšší nároky uživatelů. Model DIPLOMAT disponuje nejvýše moderní technikou. Zběrací zařízení a řezací ústrojí zajišťují při každé sklizni krmiva vysokou prostupnost a kvalitu řezu i bezpečný transport. Senážní vozy s řezáním DIPLOMAT vykazují zvláště technickou, kvalitní a cenovou konkurenceschopnost.

4 DIPLOMAT 33 DV, 36 Modely DIPLOMAT 33 DV a 36 jsou velké a robustní Profi 3 senážní vozy s ložným objemem od 33 do 36 m. Hydraulicky stavitelná oj pro přejezd přez jámu jsou vybaveny hydraulicky stavitelnou ojí se zdvojenými písty. 1,85 m široký Pick-up je projektovaný pro horské pracovní podmínky. Řádky jsou pozbírány rychle a čistě. Dělený kasač, který má čtyři rychlosti, centrální mazací systém a sériově 33 nožů s jednotlivou pojistkou nožů, zabezpečuje krátký řez a rovnoměrné nakládání stroje. Odpružená dvojitá výkyvná náprava s širokými pneumatikami zajišťuje bezpečný transport i při rychlosti až 40 km/h. Mnoho agregátů u senážních vozů DIPLOMAT josu hydraulicky poháněny: pohon podlahového řetězového dopravníku, vyklopení a sklopení zadního čela, vyklopení řezacích nožů, ovládání zběracího zařízení a tažné oje. DIPLOMAT 33 DV je vybaven dávkovacími válci, který zajišťují v senážní jámě i v krmné chodbě rovnoměné rozvrstvení krmiva. Elektro-hydraulická obsluha s akustickými výstražnými signály při plném naložení vozu a otevření zadního čela nabízí řidiči nejvyšší bezpečnost a komfort při práci.

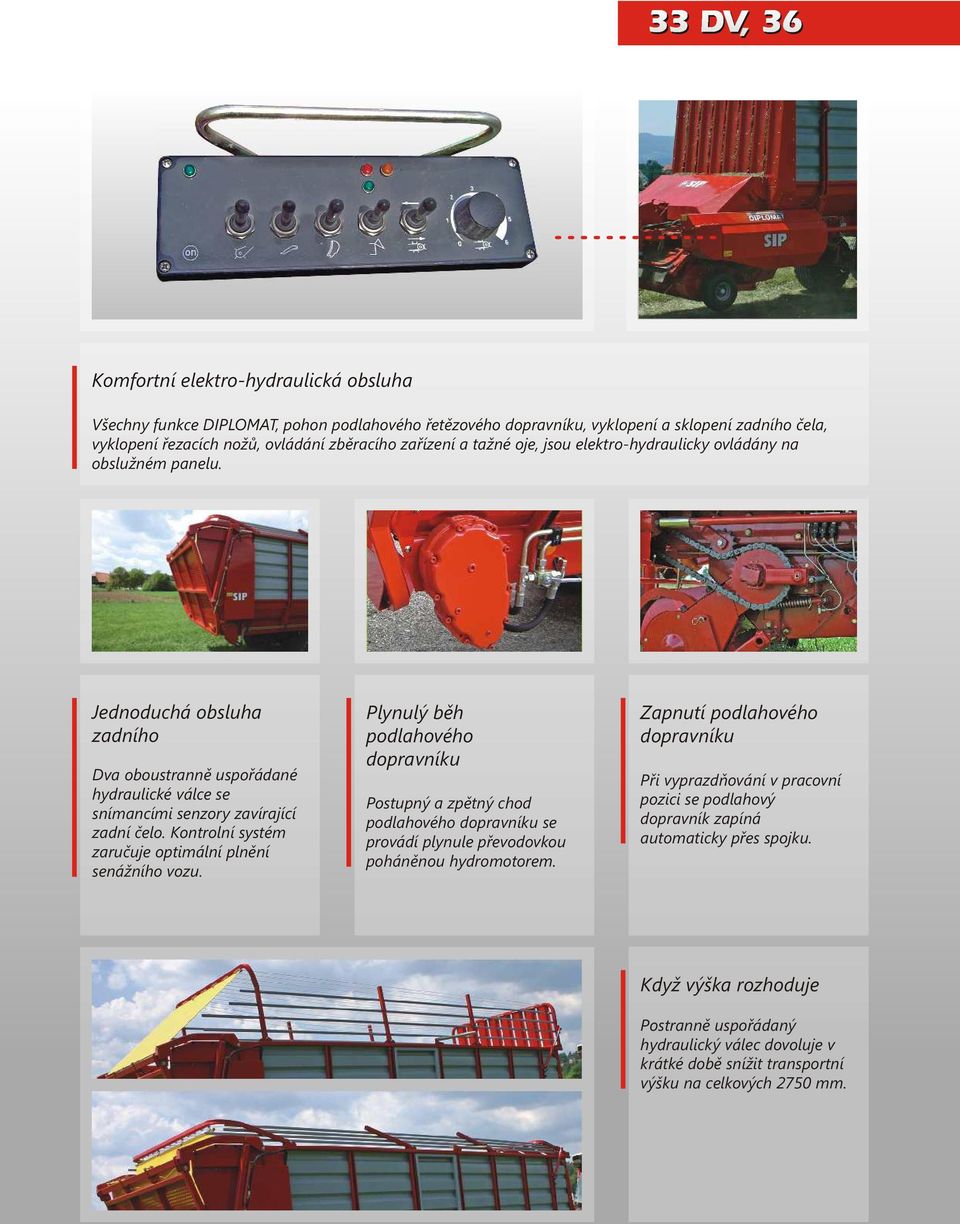

5 33 DV, 36 Komfortní elektro-hydraulická obsluha Všechny funkce DIPLOMAT, pohon podlahového řetězového dopravníku, vyklopení a sklopení zadního čela, vyklopení řezacích nožů, ovládání zběracího zařízení a tažné oje, jsou elektro-hydraulicky ovládány na obslužném panelu. Jednoduchá obsluha zadního Dva oboustranně uspořádané hydraulické válce se snímancími senzory zavírající zadní čelo. Kontrolní systém zaručuje optimální plnění senážního vozu. Plynulý běh podlahového dopravníku Postupný a zpětný chod podlahového dopravníku se provádí plynule převodovkou poháněnou hydromotorem. Zapnutí podlahového dopravníku Při vyprazdňování v pracovní pozici se podlahový dopravník zapíná automaticky přes spojku. Když výška rozhoduje Postranně uspořádaný hydraulický válec dovoluje v krátké době snížit transportní výšku na celkových 2750 mm.

6 33 DV, 36 Zapnutí zběracího zařízení Pick-up Pět řad pružných prstů, které jsou umístěny s rozpětím od 56 mm na šířku 1,85 m, zajišťuje čistý sběr materiálu. Gumová, řiditelná vodící kola perfektně vedou zběrač a kopírují terén. Elastické dvojitě odpružené prsty zajišťují čistý zběr krmiva bez znečištění. Vkládací ústrojí (kasač) Vkládací ústrojí zajišťuje kompletní plnění senážního vozu. Čtyři přesunuté uspořádané řady dopravních ploch s dvojitými prsty pracují přes pákový systém a při minimální spotřebě energie podává optimální kvalitu řezu a kompletní plnění senážního vozu. Rychlé a kompletní vyprazdňování Zadní čelo se otevírá pomocí hydraulického válce. U toho se automaticky zapínají dávkovací válce a zároveň se zapne vyprazdňovací dopravník krmiva. Plynulý chodu zajišťuje stejnoměrné rozvrstvení materiálu. Jednoduché nastavení délky řezanky Délku řezanky je možné jednoduše upravit podle toho, jestli jde o čerstvé, povadlé nebo suché krmivo. Každý nůž řezacího ústrojí je zajištěn samostatnou pojistkou a je tak jednotlivě zapnutelný a vypnutelný. Optimální kvalita střihu 33 nožů řezacího ústrojí dovoluje délku řezanky 40 mm. Pečlivé zacházení s krmivem zajišťuje zásadně vysokou kvalitu krmiva. Čisté zbírání krátkého krmiva Sériově zabudovanou vodídí lištou je dosaženo optimálního směru shrnování a vysoká rychlost přijímání krátkého zeleného nebo suchého krmiva. Zabudovaná pojistka proti vniknutí cizích těles Každý nůž je zajištěn samostatnou pojistkou nože. V případě přijetí cizích těles působí tato pojistka vysokým tlakem na nůž, tím je okamžitě odpruženo ve směru jízdy. Potom, co cizí těleso projde, vrátí se nůž pružnou silou zpět do výchozí pozice.

7 TECHNICKÁ DATA Senážní vozy s řezáním DIPLOMAT 33 DV DIPLOMAT 36 Celková délka [mm] Celková šířka [mm] Celková výška [mm] - výklopná nástavba - sklopná nástavba Objem ložného prostoru [m3] - maximální objem - podle DIN Dovolená celková hmotnost [kg] Vlastní hmotnost [kg] Příkon traktoru [kw/ps] Pojezdová rychlost [km/h] Šířka sběracího zařízení [mm] Počet nožů Min. délka řezanky [mm] Rozchod kol [mm] Hydraulické nastavení tažné oje Dávkovací válce 2 ks ,0 21, / Série ano ,0 23, / Série - Všechna data a ilustrace jsou přibližné a nezávazné. Konstrukční změny si vždy vyhrazujeme. Jadnoduchá údržba Všechny mazací hlavice k mazání dopravního agregátu jsou umístěny na snadno dostupném mazacím bloku. Větší vzdálenost od země K transportu na kopcovité krajině stejně jako k přejezdu řádků nebo sil jsou rozmetadla DIPLOMAT sériově vybaveny hydraulickou skklopnou ojí. Tím je dosaženo vzdálenost od země až do výšky 60 cm. Odpružená dvojitě výkyvná náprava Sériově odbržděná a odpružená dvojitě výkyvná náprava zabezpečuje i při nerovných půdních podmínkách optimální přizpůsobení se půdě a transportní rychlost až do 40 km/h.

8 ruku v ruce se zemědělci Program produktů Program SIP se skládá ze tří sérií strojů: Sklizeň travin a jetelovin Sklizeče kukuřice Rozmetadla chlévského hnoje Náš program sleduje celosvětový trend, který se stále více rozšiřuje, zvyšuje se výkonnost a směřuje k profesionálnější mechanizaci a zakládá si na ekologických technologiích bez zanedbávání menších provozů nebo horských hospodářství. SIP Strojna Industrija d.d. SIP Šempeter patří k původním evropským výrobcům zemědělských strojů. Díky jejich vlastnímu rozvoji, vysoce technologickému zařízení a prvotřídní kvalitě uspokojuje SIP už více než 50 let poptávku náročných zemědělců po kvalitních sklizňových strojích, transportních vlecích a rozmetadlech chlébského hnoje. SIP zaměstnává 320 pracovníků a exportuje více než 85% své produkce. Více než desetiletá zkušenost, permanentní rozvoj, vysoká kvalita a efektivní orientace na zákazníka jsou základem nového úspěchu. Jsme pyšní, že se zemědělci stále znovu a znovu rozhodují pro produkty SIP. Tím potvrzuje a posiluje důvěru, kterou naše předchozí generace založila. SIP Strojna Industrija d.d., Juhartova ulica Šempeter v Sav. dolini, SLOWENIEN T: +386 (0) F: +386 (0) E: info@sip.si,
