1 Lisy na hranaté balíky XD 12130

2 2 Lisy na balíky Fendt 3 Absolutně spolehlivý vysoký výkon První lis na hranaté balíky opustil továrnu v kansaském Hesstonu před více než 35 lety. Položil základy jednomu z nejúspěšnějších příběhů v oblasti sklízecí technologie. Lisy na hranaté balíky Fendt se tu pod výhradním vedením společnosti AGCO Corporation vyrábí od roku Vychází z desítek let zkušeností s jejich vývojem a výrobou a vyznačují se stabilitou, odolností a k dokonalosti vypilovanou technologií. Díky nepřetržitému vylepšování inspirovanému praxí vám značka Fendt dnes může nabídnout pět vysokokapacitních lisů. Model Rozměry balíku (šířka x výška) cm x 90 cm cm x 70 cm cm x 90 cm 1290 XD 120 cm x 90 cm cm x 130 cm

3 Lisy na balíky Fendt 4 5 Celková koncepce, která se vyplatí Od roku 2002, kdy byly lisy na hranaté balíky Fendt uvedeny na německý trh, se těší vynikající pověsti, za kterou vděčí robustní a odolné konstrukci a také vysokému výkonu. Při vývoji nové generace těchto lisů byl kladen důraz na další posílení těchto kladných vlastností, optimalizaci ovládání a zjednodušení údržby. Výsledkem je nová řada, jež splňuje všechny tyto požadavky a která také je z hlediska koncepce a technických specifikací výjimečně dobře připravena na spolupráci s traktory Vario. Nejvyšší produktivita Stejnoměrná, vysoká slisovanost balíku Dokonalý tvar balíků K dispozici různé konfigurace modelů Vysoce výkonný pohon snižuje energetické nároky Nízké požadavky na údržbu Lisy vyvinuté a zkonstruované odborníky v kansaském Hesstonu prověřené již ve kusech

4 6 Výkonný sběrač 7 Pro nejvyšší rychlost a maximální průchodnost Sběr materiálu hraje ve výkonu lisu na balíky klíčovou roli. Sběrač lisu na hranaté balíky Fendt s šířkou 2,26 m zajišťuje kompletní sběr materiálu už od samého začátku. Vynášecí šneky poté materiál efektivně přivedou do předlisovací komory. Díky tomu je zaručena vysoká průchodnost materiálu.

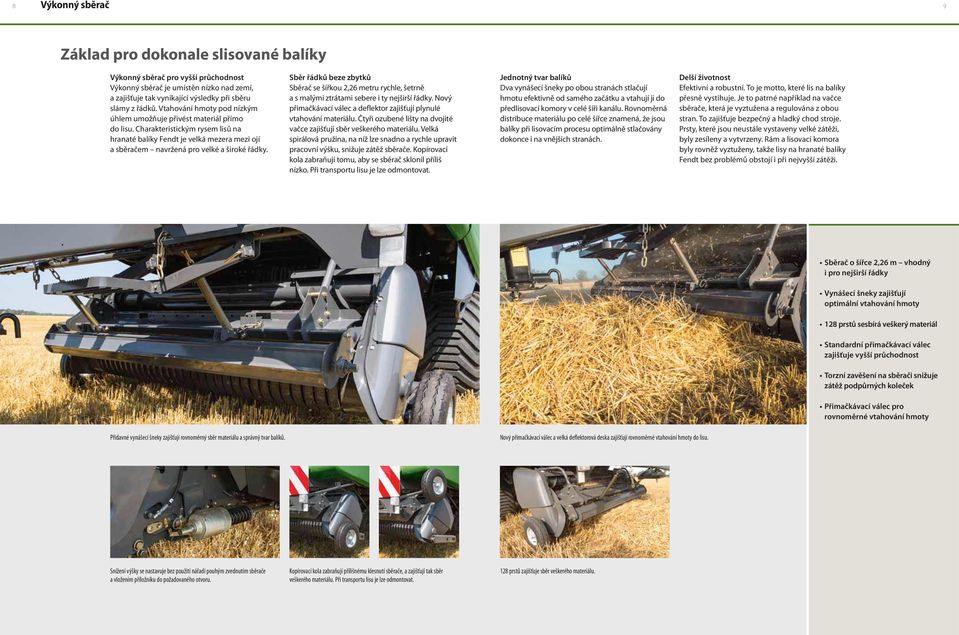

5 Výkonný sběrač 8 9 Základ pro dokonale slisované balíky Výkonný sběrač pro vyšší průchodnost Výkonný sběrač je umístěn nízko nad zemí, a zajišťuje tak vynikající výsledky při sběru slámy z řádků. Vtahování hmoty pod nízkým úhlem umožňuje přivést materiál přímo do lisu. Charakteristickým rysem lisů na hranaté balíky Fendt je velká mezera mezi ojí a sběračem navržená pro velké a široké řádky. Sběr řádků beze zbytků Sběrač se šířkou 2,26 metru rychle, šetrně a s malými ztrátami sebere i ty nejširší řádky. Nový přimačkávací válec a deflektor zajišťují plynulé vtahování materiálu. Čtyři ozubené lišty na dvojité vačce zajišťují sběr veškerého materiálu. Velká spirálová pružina, na níž lze snadno a rychle upravit pracovní výšku, snižuje zátěž sběrače. Kopírovací kola zabraňují tomu, aby se sběrač sklonil příliš nízko. Při transportu lisu je lze odmontovat. Jednotný tvar balíků Dva vynášecí šneky po obou stranách stlačují hmotu efektivně od samého začátku a vtahují ji do předlisovací komory v celé šíři kanálu. Rovnoměrná distribuce materiálu po celé šířce znamená, že jsou balíky při lisovacím procesu optimálně stlačovány dokonce i na vnějších stranách. Delší životnost Efektivní a robustní. To je motto, které lis na balíky přesně vystihuje. Je to patrné například na vačce sběrače, která je vyztužena a regulována z obou stran. To zajišťuje bezpečný a hladký chod stroje. Prsty, které jsou neustále vystaveny velké zátěži, byly zesíleny a vytvrzeny. Rám a lisovací komora byly rovněž vyztuženy, takže lisy na hranaté balíky Fendt bez problémů obstojí i při nejvyšší zátěži. Sběrač o šířce 2,26 m vhodný i pro nejširší řádky Vynášecí šneky zajišťují optimální vtahování hmoty 128 prstů sesbírá veškerý materiál Standardní přimačkávací válec zajišťuje vyšší průchodnost Torzní zavěšení na sběrači snižuje zátěž podpůrných koleček Přimačkávací válec pro rovnoměrné vtahování hmoty Přídavné vynášecí šneky zajišťují rovnoměrný sběr materiálu a správný tvar balíků. Nový přimačkávací válec a velká deflektorová deska zajišťují rovnoměrné vtahování hmoty do lisu. Snížení výšky se nastavuje bez použití nářadí pouhým zvednutím sběrače a vložením příložníku do požadovaného otvoru. Kopírovací kola zabraňují přílišnému klesnutí sběrače, a zajišťují tak sběr veškerého materiálu. Při transportu lisu je lze odmontovat. 128 prstů zajišťuje sběr veškerého materiálu.

6 10 Řezací rotor a lisovací systém 11 Výkonné lisovaní hodinu po hodině Pro nejlepší jistotu nasazení vybavil Fendt své lisy na hranaté balíky vysoce výkonnou a robustní hlavní převodovkou. Navíc nový řezací rotor s šesti řadami nožů garantuje vysoký řezací výkon a perfektní kvalitu řezu. Jedinečný lisovací systém, vybavený mechanicky ovládanou předlisovací komorou, vytváří vysoce slisované balíky stejných tvarů jeden jako druhý. Úkolem hlavní lisovací komory je důkladné stlačení hmoty.

7 Dokonalé, vysoce slisované balíky Jeden balík jako druhý Stejný tvar a slisovanost Rozhodujícím faktorem pro balíky se stejnou mírou slisovanosti je předlisovací komora. Kasač ji neustále plní. Jakmile je předlisovací komora zaplněna, dojde ke stlačení senzorové klapky na dně komory. Zároveň se zatáhnou prsty a otevře se průchod do hlavní lisovací komory. Záruka vysoké průchodnosti Předlisovaný materiál je stlačen do vysoce slisovaného balíku v lisovací komoře. Prsty a klapky uvnitř hlavní lisovací komory zajišťují dostatečnou odolnost. Rychlost pístů 47 zdvihů za minutu (33 zdvihů u modelu 12130) zaručuje vysokou průchodnost a současně i hladký chod. Stálá, optimální slisovanost balíků Za účelem zajištění jednotné míry slisovanosti balíků za jakýchkoli podmínek při sklizni, se při každém zdvihu pístu měří zátěž jeho ramene. Pokud je naměřená zátěž v porovnání s přednastavenou hodnotou příliš malá, dojde k automatickému zvýšení tlaku v lisovací komoře zvýšením tlaku oleje na hydraulické válce, které působí na klapky lisovací komory. Míra slisovanosti balíků je tedy řízena zcela automaticky. Obsluze stačí pouze nastavit požadovanou zátěž ramen a může vyjet. Automatický systém zároveň ukazuje, zda je pro lisování stejně tvarovaných balíků nutné jet více vpravo nebo vlevo. Vysoká průchodnost jednoduše hospodárná Balíky jsou těžké díky jedinečně vysoké slisovanosti. Hranaté balíky mají navíc vždy stejný tvar kvádru a lze je snadno stohovat. Jednotný tvar balíků Žádná ložiska plísně kvůli špatně tvarovaným balíkům Vysoce slisované balíky méně balíků na hektar a nižší výdaje na náklad a transport Jednotný tvar balíků díky předlisovací komoře a automatickému nastavení slisovanosti balíku Podpůrné prsty Podpůrné prsty brání tomu, aby se hmota v první fázi nedostala do hlavní lisovací komory. Kasač nepřetržitě plní předlisovací komoru. Jakmile je předlisovací komora plná, senzorová klapka na jejím dně uvede do chodu hutnící hrablo. Prsty kasače se zatáhnou a otevřou průchod do hlavní lisovací komory. Kasač Kasač přebírá transport materiálu do lisovací předkomory. Senzorová klapka Po stlačení materiálu v předlisovací komoře je na klapku vyvíjen tlak, který aktivuje hutnící hrabla. Předlisovací komora Nakladač zajišťuje stejnoměrné plnění předlisovací komory, kde probíhá první fáze lisování materiálu. Lis je vybaven vlastním vnitřním hydraulickým okruhem. Čerpadlo zásobuje olejem klapky lisovací komory a ventilátor s příčnými lopatkami. Klapky lisovací komory jsou automaticky ovládány dvojčinnými hydraulickými válci v lisovacím kanále.

8 Řezací ústrojí ProCut O délce rozhodujete vy ProCut a řez sedne. Nové řezací ústrojí procut řeže opravdu s vysokým výkonem: kombinace nově konstruovaného řezacího rotoru a lehce přístupných nožů dělá lisování balíků ještě přesnější, rychlejší a efektivnější. Výsledkem je perfektní kvalita krmiva nebo kratší podestýlka. Srdce řezacího ústrojí: řezací rotor Jeho uspořádání nožů tvaru písmene V skvěle připraví hmotu pro perfektní řez a to u rovnoměrně efektivního průběhu řezání a bez zátěžových špiček. Nový řezací rotor zvyšuje celkový výkon při současně nižší spotřebě paliva. Díky svým 120 otáčkám za minutu a 6 rotorovým hrotům na rotorový kruh se stará o vysokou frekvenci řezu. Rotorové prsty jsou tvrzeny uhlíkem a jsou obzvláště robustní a mají dlouhou životnost. Variabilní délka řezu Pro ideální délku řezu slámy a senáže je k dispozici 26 nožů (17 u modelu 990 S) a jsou schopny pracovat s délkou řezanky od 43,5 mm. Jedním stiskem tlačítka můžete pracovat s polovičním počtem nožů: ve Varioterminálu ovládáte řazení skupin nožů, které hydraulicky vyklápí každý druhý nůž dopředu a dozadu. Tak získáte délku řezanky 88 mm. Všechny nože samy o sobě jsou vytvrzeny karbidem wolframu a je možné je vyměňovat jednotlivě. Letecká výměna Pokud chcete vyměnit určitý počet nožů nebo pouze jeden nůž, jednoduše otevřete nožovou jednotku. Tím dojde k vyklopení nožového lůžka a jednotku můžete jedním pohybem ruky vytáhnout. O bezpečnost se stará dvojité hydraulické jištění nožů, které jistí nože dvěma hydraulickými válci z obou stran. V případě potřeby je možné samozřejmě nože vyšroubovat a vyměnit. Řezací rotor s průměrem 650 mm pro vysoký výkon Rotorové prsty tvrzené litinou uhlíku Nožové segmenty řezacího rotoru jsou přišroubovány a dobře měnitelné Nožová jednotka je vysouvací pro komfortní výměnu nožů Hydraulické řezaní nožů z kabiny Hydraulické jištění nožů Do V formovaný řezací rotor se šroubovanými rotorovými prsty. Vysoké otáčky 120 ot./min. poskytují vysokou frekvenci řezu pro ještě vyšší výkon při nejlepší možné kvalitě řezu. Nožovou jednotku je možné při výměně nožů z levé strany stroje vytáhnout ven.

9 16 Vázání 17 Spolehlivé vázání i při nejvyšším tlaku lisovací komory Standardní výbavou lisů na hranaté balíky Fendt je dvojité vázací ústrojí. To zajišťuje, že vázání je spolehlivé i při vysokém lisovacím tlaku. Držák motouzu a jehly jsou namáhány pouze během procesu vázání. Při lisování není motouz ve vazači. To snižuje míru opotřebení a výskyt špatně umístěných uzlů.

10 Vázání Dvojité uzly a bezpečné balení Bezpečné vázání Dvojité vázací ústrojí lisů na hranaté balíky Fendt bylo vyvinuto v Hesstonu a po více než 35 let se neustále pracuje na jeho optimalizaci. Dnes představuje jeden z nejlepších vázacích systémů v odvětví. Každý balík je bezpečně svázán pomocí šesti vazačů na liště s šířkou 120 cm a čtyř vazačů na liště s šířkou 80 cm. Při každém vázání se vytvoří dva uzly. Držák motouzu a jehly jsou díky dvojitému vázacímu ústrojí namáhány pouze při procesu vázání. To zajišťuje menší míru opotřebení a větší bezpečnost provozu. Vše je čisté Nový integrovaný ventilátor s příčnými lopatkami, který je standardní výbavou všech lisů na hranaté balíky Fendt, optimalizuje výsledky dvojitého vázacího ústrojí. Nepřetržitý proud vzduchu odnáší veškeré nečistoty, jež vnikly do prostoru pro vázání. Ventilátor s příčnými lopatkami, který je poháněn hydraulickým systém lisu, lze snadno složit, abyste mohli do stroje vložit motouz. Chráněná a s dlouhou životností Ložiska v prostoru vázacího ústrojí jsou dobře utěsněna a chráněna. Mají dlouhou životnost a malé požadavky na údržbu. Vazač je zásobován olejem prostřednictvím centralizovaného mazacího systému. Délku a intervaly mazání lze přizpůsobit dle převládajících podmínek pomocí panelu Varioterminálu v traktoru. Vždy stejná délka Čelní ozubené kolo, které je umístěno uprostřed lisovací komory, neustále měří délku balíku přesně a nezávisle na podmínkách lisování. Pohybuje se synchronně s lisem, což umožňuje velmi přesné měření, takže balíky mají vždy stejnou délku. Bezpečné vázání i při vysoké slisovanosti balíků Nízká míra opotřebení Dlouhá životnost Mazací systém vazače jako standardní výbava Ventilátor vazače ve standardní výbavě optimální čištění dvojitého vázacího ústrojí Jednoduché navlékání motouzu Dvojité vázací ústrojí v lisech na hranaté balíky Fendt je prověřeno časem a zaručuje spolehlivé vázání i při velkém tlaku. Velké kryty pro údržbu a skládací ventilátor s příčnými lopatkami zajišťují snadný přístup k vazačům. Vlevo: Lis na balíky je vybaven velkými kryty a vazači, které lze jednotlivě zvednout. To zajišťuje optimální přístup při údržbě a servisu. Nic není ponecháno náhodě. Pokud nastane nečekaná situace, bezpečnostní mechanismus zajistí, aby se jehly nepoškodily. Vpravo: Motouz je veden skrze brzdy vazače, což zajišťuje stejnoměrné vtahování motouzu do vázacího ústrojí.

11 Vázání Maximální zásoba motouzu Chytrý a hezký Lis na hranaté balíky nejen dobře vypadá, ale také je velmi praktický. Velké otevírací bočnice poskytují optimální přehled o množství motouzu v zásobníku. Úložný prostor s kapacitou 30 rolí motouzu zajišťuje dostatek materiálu pro dlouhé pracovní dny. Klubka motouzu jsou uložena pod úhlem 30 stupňů, takže motouz nemůže vyklouznout ani se zachytit. Systém Easy Fill záruka snadného doplňování Díky jedinečnému systému ukládání Easy Fill je doplnění zásobníku motouzu hračka. Vkládací otvor ve tvaru písmene V a 30stupňový sklon brání klubkům motouzů, aby se při jízdě vysmekla. Optimální pozice klubek motouzu zajišťuje rychlé uvázání uzlů. Předinstalovaná síť brání tomu, aby se motouz sám rozmotal. Optimální přehled Horizontální uložení klubek motouzů zajišťuje dokonalý přehled o stavu zásobníku. Jeho doplňování je rovněž jednoduché. Díky horizontálnímu uložení stačí klubka motouzů zatlačit dovnitř a hned poté je můžete využívat pro vázání nutnost je uspořádat už je minulostí. S pomocí chytrého konceptu osvětlení není doplňování motouzu a vázání problémem ani za tmy. Zásobník motouzu s maximální kapacitou Během sklizní byste se měli zabývat údržbovými pracemi co nejméně. Díky 30 klubkům motouzu v lisu, je možné lisovat balíky až do noci bez přestávek. Pokud motouz spotřebujete, vhodná klubka vám lze rychle doručit prostřednictvím služby AGCOParts. Vlevo: Plochý úložný prostor motouzu usnadňuje a zrychluje jeho doplňování. Vpravo: Snadné a rychlé vázání motouzu. Snadné doplňování prostřednictvím horizontálního úložného prostoru Optimální přehled o zásobách motouzu 30stupňový úhel zabraňuje pohybu motouzu Rychlé vázání Velká zásoba motouzu pro dlouhé pracovní dny Vlevo: Doplnění zásobníku motouzu není problém ani při práci do noci díky chytrému konceptu osvětlení. Vpravo: Vše je pevně zajištěno bezpečnostní sítí.

12 XD Xtra Density Xtra Density vysokokapacitní lis na balíky Extra těžký Nejnižší možné přepravní náklady na kilogram sklizně představují jedno z nejdůležitějších měřítek ziskového zemědělství. Společnost Fendt proto nabízí řešení: nové lisy na hranaté balíky Xtra Density. Kompletně posílené hnací ústrojí a vylepšená stabilita lisovací komory umožňují ve srovnání se standardními modely produkci až o 20 % těžších balíků. O 35 % těžší hlavní převodovka Aby bylo možné dosáhnout vyšší hmotnosti balíků a zároveň vyšší průchodnosti, v modelu XD došlo k optimalizaci mnoha prvků. V popředí vývoje stálo posílení pohonu, např. hlavní převodovky, řetězů a soukolí. Zejména nový setrvačník modelu XD, který váží 545 kg, má téměř dvojnásobnou hmotnost než setrvačníky ve standardní verzi. Nová ramena pístu zajišťují bezpečný přenos větší síly. Díky těmto vlastnostem je možné na lisovací písty vyvíjet ještě větší sílu. V ústřední části stroje, lisovací komoře, také došlo k několika vylepšením, která zvyšují tření. Patří mezi ně 40 cm dlouhá lisovací komora, silnější hydraulické válce a optimalizované klapky lisovací komory. Dalším příkladem je posunutí otočného bodu bočních stěn dále, aby na stranách vznikal větší třecí odpor. Vyšší hmotnost nižší náklady Výhodou vyšší hmotnosti každého balíku jsou nižší náklady na balík. Vyšší hmotnost znamená méně balíků, kratší čas potřebný k jejich sběru na poli, efektivnější převoz a také úspory v oblasti skladovací kapacity. Lis Fendt 1290 XD vám nabízí hospodárnější provoz. Nový setrvačník XD dvojnásobná hmotnost pro větší tlak a setrvačnost Nová převodovka pro modely XD s velmi pevnými, rozměrnými součástkami a upevňovacími body Setrvačník o hmotnosti 545 kg umožňuje stejnoměrný a hladký chod a zároveň přenos velké síly. Celková konstrukce má vylepšenou stabilitu, která umožňuje vyšší zatížení Nová lisovací komora pro modely XD s novými válci pro vyšší slisovanost Výhody: Více materiálu v balíku Nižší náklady na transport po poli Nižší náklady na motouz Nižší náklady na transport po silnici Nižší nároky na uskladnění Lis na balíky XD je vybaven novou vysokokapacitní převodovkou. Převodovka modelu XD je celkově o 35 % těžší než u standardních modelů, takže může vytvářet ještě větší kompresní tlak.

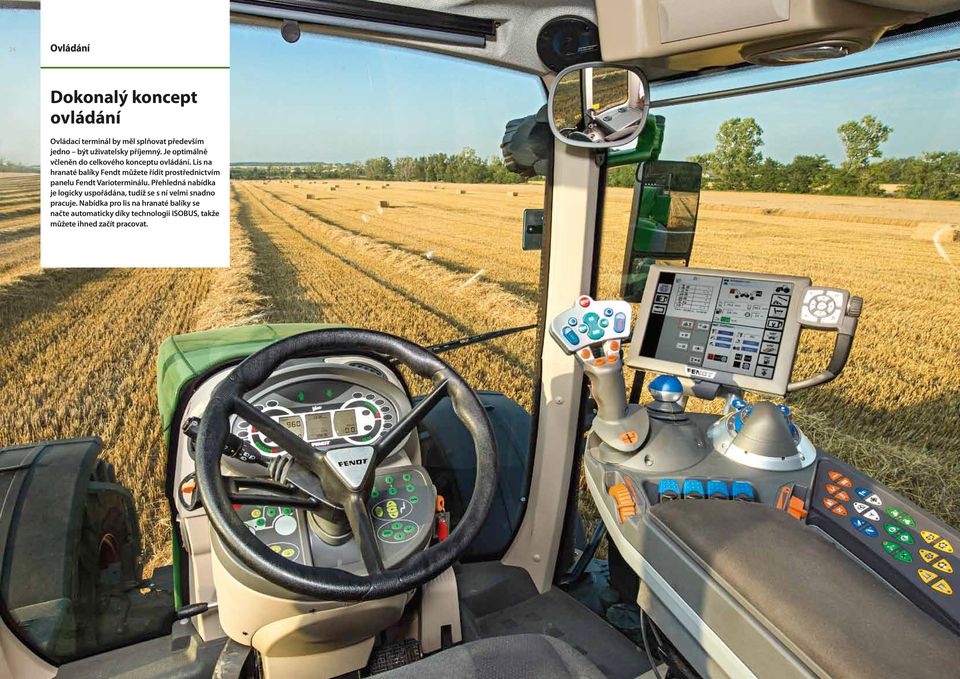

13 24 Ovládání 25 Dokonalý koncept ovládání Ovládací terminál by měl splňovat především jedno být uživatelsky příjemný. Je optimálně včleněn do celkového konceptu ovládání. Lis na hranaté balíky Fendt můžete řídit prostřednictvím panelu Fendt Varioterminálu. Přehledná nabídka je logicky uspořádána, tudíž se s ní velmi snadno pracuje. Nabídka pro lis na hranaté balíky se načte automaticky díky technologii ISOBUS, takže můžete ihned začít pracovat.

14 Ovládání Vše pod kontrolou díky Varioterminálu Připraven na práci s technologií ISOBUS Lisy na hranaté balíky Fendt jsou ve standardní výbavě kompatibilní s rozhraním ISOBUS. Díky tomu je lze ovládat přímo prostřednictvím Varioterminálu nebo t erminálu traktoru, kompatibilního s technologií ISOBUS. Stačí připojit jeden kabel a známé uživatelské rozhraní se hned zobrazí na monitoru v kabině. V závislosti na traktoru lze provoz stroje ještě více zjednodušit pomocí dalších ovládacích jednotek. Chytré funkce, skvělé ovládání Jak je u Varioterminálu obvyklé, lze nabídku lisu na balíky zobrazit v režimu celé obrazovky, nebo na její části. Je také možné nastavit cílové hodnoty zátěže lisovacího pístu. Stroj pak automaticky ovládá klapky lisovací komory. Volitelně je k dispozici zařízení pro elektrické nastavení délky balíku. Obsluha může nastavit požadovanou délku balíku. Jakmile jí balík dosáhne, automatická funkce pak spustí proces vázání. Elektrické nastavení umožňuje rychle měnit různé délky, což se hodí zejména při dodavatelských pracích. Pomocí ter- minálu může obsluha nastavit i interval mazání mazacího systému vazače a také vytvářet úlohy, přenášet údaje o počtu balíků a ručně ovládat lisovací komoru. Volitelně je k dispozici elektrické zařízení na vážení balíků. V reálném čase informuje obsluhu, zda byla dosažena požadovaná hmotnost balíku. Je-li zkombinována s telemetrickým systémem AgCommand, zákazníci nebo sběrači balíků mohou na svém počítači vidět počet, hmotnost a pozici balíků. Do standardního vybavení patří terminál C1000. Není-li k dispozici traktor, podporující technologii ISOBUS, nebo pokud obsluha preferuje přídavný terminál, může se kdykoli spolehnout na panel C1000. Také tento terminál nabízí všechny dostupné funkce. Přehledné a logické zobrazení informací Neustálý přehled o všech důležitých údajích: Šipky směru řízení Lisovací tlak Počet vrstev v balíku Elektronický ukazatel vazače Počet cyklů stlačovače Stav řezacího ústrojí Pozice nože v řezacím rotoru Hmotnost balíku Na terminálu lze nastavit všechny nezbytné funkce: Zpracování a zaznamenání údajů o zákazníkovi Intervaly mazání centrálního mazacího systému Automatické nebo ruční ovládání slisovanosti balíku Nastavení délky balíku Nová komplexní strategie v oblasti elektroniky Fuse společnosti AGCO zajišťuje farmářům a dodavatelům bezproblémovou integraci a síťové propojení celého vozového parku. Pod názvem Fuse poskytují společnosti AGCO a Fendt řešení pro precizní zemědělství, která snižují provozní náklady a díky nimž je práce se stroji ještě efektivnější a výhodnější. Díky kompatibilitě s technologií ISOBUS lze stroj pohodlně ovládat pomocí Fendt Varioterminálu. Barevný terminál C1000 je součástí standardního vybavení. Pokud traktor není kompatibilní s rozhraním ISOBUS nebo obsluha požaduje nezávislý terminál, je možné panelu C1000 kdykoli využít.

15 Chytrý design Typický stroj Fendt o vše je postaráno Inovace jsou sice součástí klíčových technologií společnosti Fendt, ale najdete je i v detailech a jednoduchosti údržby. Velké panely kapoty umožňují skvělý přístup do stroje pro účely provádění údržby. Když se setmí, obsluze pomůže přídavné osvětlení pod kapotou. Konstrukce řetězů a hnacích prvků zajišťuje dlouhou životnost a mezi další uživatelsky příjemné vlastnosti lisu na hranaté balíky patří automatické mazání vazače a řetězů. Hydraulicky poháněný vyhazovač balíků a hydraulický skládací skluzný žlab usnadňují manipulaci s balíky. Díky transportní rychlostí až 60 km/h může obsluha jet rychleji. V nabídce je volitelná hydraulická opěrná patka, s jejíž pomocí je zapřažení a odpřažení lisu ještě jednodušší. Společnost Fendt našla řešení, jak zmírnit utužení půdy. Stroj má nyní díky pneumatikám 620/ větší kontaktní plochu s polem a jeho šířka při transportu nepřesahuje 3,30 m. Tyto velké pneumatiky jsou spojeny s řiditelnou tandemovou nápravou, takže umožňují rychlé ovládání a malý poloměr otáčení. Řiditelná náprava je navíc při otáčení na loukách šetrná k travnímu porostu. Velmi snadná údržba Automatické mazání řetězů a vazače Velkorysý systém osvětlení Během vývoje lisů na hranaté balíky Fendt byl hlavní důraz kladen na jednoduchost údržby. Velké otevírací bočnice a vazelínou utěsněná ložiska výrazně zkracují čas, potřebný k péči o stroj. Řiditelná tandemová náprava s novými volitelnými pneumatikami 620/ zajišťuje velkou kontaktní plochu a vysokou ovladatelnost. Volitelná hydraulická opěrná patka umožňuje snadné a rychlé zapřažení a odpřažení lisu. Speciální vybavení: Pneumatiky 620/ Zadní kamera Elektrické nastavení délky balíků Elektrické zařízení na vážení balíků Hydraulická opěrná patka Novinkou je automatické mazání všech nejdůležitějších hnacích řetězů. Intervaly mazání lze nastavit pohodlně prostřednictvím terminálu. Pro přípravu hydraulického vyhazovače balíků a hydraulického skládacího skluzného žlabu pro balíky na jízdu po silnici budete potřebovat minimum času. Standardním vybavením terminálu jsou kabely a port pro kameru. Kameru tak lze nainstalovat na konec lisovací komory, kde bude zajišťovat praktický výhled na celé okolí stroje.

16 30 Servis Fendt 31 Servis na špičkové úrovni Kromě inovativní technologie a vysoké kvality nabízí společnost Fendt strojům a obsluze také prvotřídní služby. Snažíme se zákazníkům nabídnout maximální ziskovost a konkurenční výhody pro dynamický trh. Fendt 24 nepřetržitý servis dílů Síť mnoha dobře zásobených prodejců je lepší než malý počet oblastních skladů. Proto prodejci produktů Fendt pečlivě naskladňují originální díly Fendt. Od poloviny května do října navíc prodejci mohou sedm dní v týdnu 24 hodin denně zadávat objednávky, které budou ihned zpracovány a realizovány. Expertní služby znamenají více času pro nezbytnou práci Technici prodejců značky Fendt mají vždy aktuální informace. Díky technickému školení ohledně všech produktů Fendt odpovídá odborná kvalita služeb prodejců standardům společnosti Fendt.

17 32 Lisy na hranaté balíky Fendt 33 Přesvědčivá technika v přehledu Druhá generace lisů na hranaté balíky Fendt představuje přímé pokračování vývoje, který je založen na téměř 35 letech zkušeností s výrobou lisů. Výsledkem jsou robustnější a odolnější lisy na balíky, které spojuje nový design společnosti Fendt Horní a spodní tažné zařízení pro připojení k jakémukoli traktoru 2. Nastavitelná výška pro hladký chod vývodové hřídele 3. Setrvačník 4. Brzda setrvačníku 5. Samostatná hydraulika 6. Zásobník oleje pro samostatnou hydrauliku 7. Pohon zkoseného čelního ozubeného kola 8. optimální tok hmoty díky přívodním šnekům 9. šestiřadý, do V formovaný řezací rotor 10. Kasač pro plnění předlisovací komory 11. Stlačovač pro plnění hlavní lisovací komory 12. Senzorová klapka 13. Předlisovací komora (kapacita naplnění 0,285 m 3 ) 14. Senzory ukazatele směru jízdy 15. Opěrné prsty 16. Ventilátor s příčnými lopatkami pro neustálé proudění vzduchu 17. Dvojčinné hydraulické válce pro automatické ovládání lisovacího tlaku 18. Osvětlení pro údržbu po setmění 19. Řiditelná tandemová náprava 20. Jehly vazače

18 Technické specifikace Standardní a volitelné vybavení = standardně = na přání Lisy na hranaté balíky Fendt XD Rozměry balíku Šířka (m) 0,8 1,2 1,2 1,2 1,2 Výška (m) 0,9 0,7 0,9 0,9 1,3 Max. délka (m) 2,74 2,74 2,74 2,74 2,74 Hmotnost a rozměry Celková šířka jednoduchá/tandemová náprava (vč. kol sběrače) (m) 3,0 3,0 3,0 3,0 3,30 Celková šířka pneumatiky 620/40x22,5 (m) 3,0 3,23 3,23 3,23 3,23 Celková délka se složeným skluzným žlabem na balíky (m) 8,30 8,33 8,33 8,73 8,82 Celková výška po horní zábradlí, složené (m) 2,97 2,69 2,69 2,87 3,32 Celková výška po horní zábradlí, rozložené (m) 3,27 3,27 3,27 3,27 3,58 Hmotnost: jednoduchá/tandemová náprava, bez řezací jednotky (kg) 6840 / / / / / Hmotnost: tandemová náprava, s řezací jednotkou (kg) Hlavní pohon Průměr setrvačníku (mm) Šířka setrvačníku (mm) Hmotnost setrvačníku (kg) Ochrana proti přetížení Kluzná spojka, jednosměrná spojka a bezpečnostní šroub Typ převodovky Uzavřená, dvourychlostní Sběrač Celková šířka bez kol sběrače (m) 2,60 2,60 2,60 2,60 2,60 Efektivní šířka (m) 2,26 2,26 2,26 2,26 2,26 Počet lišt s prsty 4 lišty prstů se středovou lištou Počet prstů Mezery mezi prsty Ochrana pohonu Kluzná a jednosměrná spojka Hydraulická spirálová pružina Přimačkávací válec s deflektorovou deskou Systém vtahování materiálu Kasač Typ vidlice Prsty kasače (zesílené) Ochrana proti přetížení Kluzná spojka s ozubeným profilem ProCut Řezací ústrojí (na přání) Počet nožů Ochrana nožů Hydraulicko Průměr rotoru (mm) Zapojení skupiny nožů Hydraulicky polovina sady nožů Možná délka řezu (standardní, mm) 43,5 43,5 43,5 43,5 Ven výsuvná nožová jednotka Lisy na hranaté balíky Fendt XD Písty / lisovací komora Rychlost pístů (zdvihy/min) Zdvih pístu (cm) Vázací systém / vázání Vázání motouzu Dvojité vázací ústrojí Dvojité vázací ústrojí Dvojité vázací ústrojí Dvojité vázací ústrojí Dvojité vázací ústrojí Počet vazačů Kapacita zásobníku motouzu vysoce kvalitní polypropylen (role) Čisticí ventilátor (hydraulicky poháněný) Automatické mazání vazače Vyhazovač balíků Počet zubů Počet řad prstů, které lze zapojit/vyřadit Ovládání Samostatné hydraulické ovládání v zadní části lisu Skluzný žlab pro balíky Odolný skluzný žlab pro balíky Ukazatel vyhazovače Výklopný systém pro silniční transport Hydraulický válec lze ovládat v zadní části lisu Nápravy a pneumatiky Rozměr pneumatik pro jednoduchou nápravu 600/ / / Lx26 Max. povolená rychlost pro jednoduchou nápravu (km/h) 1) Rozměr pneumatik pro tandemovou nápravu (standardní) 500/ / / / / Rozměr pneumatik pro tandemovou nápravu (na přání) 620/ / / / / Max. povolená rychlost pro tandemovou nápravu (km/h) 1) Ovládací a monitorovací systém C1000 barevný terminál ISOBUS Podpora rozhraní ISOBUS Požadavky na traktor Doporučený výkon vývodové hřídele nakladač (koně/kw) 150/ / / / /150 Doporučený výkon vývodové hřídele řezací jednotka (koně/kw) 180/ / / / /186 Typ vývodové hřídele Typ II: Typ III: Vývodová hřídel ø 44 mm, s 20 zuby Vývodová hřídel ø 35 mm, s 21 zuby Požadavky na hydraulický regulační ventil (min.) 2 nebo 3 dvojčinné regulační ventily, v závislosti na specifikaci Speciální vybavení Speciální vybavení je k dispozici u prodejců. Integrovaná váha balíků, elektrické nastavení délky balíků, hydraulická opěrná patka, zadní kamera, telemetrický systém AgCommand 1) = Závisí na legislativě trhu 2) = Závisí na pravidlech silničního provozu jednotlivých zemí Informace o dalších možnostech v oblasti pneumatik vám poskytne prodejce strojů Fendt. Rozměry balíků 990 (ŠxVxD) 800 x 900 x až mm Rozměry balíků 1270 (ŠxVxD) x 700 x až mm Rozměry balíků 1290 (ŠxVxD) x 900 x až mm Rozměry balíků (ŠxVxD) x x až mm Optimální rozměry balíků Požadované rozměry balíků závisí na jejich následném využití. Společnost Fendt nabízí čtyři různé rozměry balíků, které vyhoví všem potřebám. Špičkový model N se hodí především pro suchý materiál. Díky balíkům o velikosti 120 cm až 130 cm splňuje požadavky moderních systémů pro spalování slámy. Modely 990 S, 1270 S a 1290 S jsou vybaveny přídavnou řezací jednotkou, takže jsou ideální pro silážování.

19 Kdo Fendtem jede, vždy vede Zastoupení: AGCO GmbH Fendt-Marketing Marktoberdorf, Německem Fendt je celosvětová značka koncernu AGCO. Údaje o vzhledu, výkonu, spotřebě paliva a provozních nákladech traktorů, rozměrech a hmotnostech odpovídají datu tisku těchto materiálů. Údaje jsou nezávazné a mohou se měnit. Váš prodejní partner Fendt vás bude rád informovat o případných změnách nebo novinkách. Vyobrazené stroje nejsou vybaveny podle specifik jednotlivých zemí. QBP/CZ/0815/0.55-RO
