MT-1505 Digitální multimetr

Transkript

1 MT-1505 Digitální multimetr Uživatelský manuál První vydání Copyright by Prokit's Industries Co., Ltd.

2 Popis předního panelu Úvod Tento multimetr je schopen mnoha funkcí a současně má kapesní velikost pro snadné přenášení. Model MT-1505 má plnou automatickou volbu rozsahu a velký, snadno čitelný displej. Nabízí možnost automatického výběru, který podle vašeho měření provede přístroj zobrazením AC napětí, DC napětí nebo odporu. Nento přístroj splňuje úroveň CAT III. MT-1505 obsahuje měřicí funkce jako bezkontaktní detekci AC napětí, kapacity, frekvence, diod a vodivosti, plus bezpečností funkce jako krátkodobou ochranu do 4 kv a ochranu před přetížením do 600 V. Bezpečnostní informace - MT-1505 je certifikován pro EN :2001; CAT II450 V, CAT III 300 V, třída 2 a stupeň znečištění 2. - Tento přístroj je certifikován EN pro kategorii instalace II (600V). Může být použit pouze pro měření obvodů s omezenou energií ve vybavení, nikoliv přímo napojených na rozvodnou síť. - Tento přístroj je certifikován EC pro kategorii instalace III (300V). Doporučuje se používat s místní rozvodnou sítí, spotřebiči, mobilním zařízením, atd., kde mohou nastat je malá a krátkodobá přepětí, nikoliv s primární rozvodnou sítí, elektrickými vedeními a kabelovými systémy. - Nepřekračujte maximální limit přetížení (viz specifikace) pro funkce a limity vyznačené přímo na přístoji. Nikdy nezavádějte více než 600 V mezo testovací vodič a uzemnění. - Zkontroluje před použitím přístroj, testovací vodiče a jakékoliv další příslušenství. Nepoužívejte poškozené části. - Nikdy nebuďte při měření uzemnění. Nedotýkejte se neizolovaných částí obvodu nebo hrotů

3 testovacích sond. - Nepracujte s přístrojem ve výbušné atmosféře. - Před otevřením přístroje odpojte testovací vodiče. - Proud měřte vždy sériově se zátěží, nikdy přes zdroj napětí. Zapnutí a vypnutí přístroje - Stiskněte vypínač po zhruba 3 sekundy pro zapnutí přístroje. - Pro vypnutí přístroje držte vypínač, dokud se nevypne displej. Provádění měření Všechna měření popsaná v tomto manuálu používají červený testovací vodič pro pozitivní (+) polaritu a černý testovací vodič pro uzemnění (-), pokud není určeno jinak. Mód automatického výběru (Auto-Select) - Funkce Auto-Select automaticky vybere měřicí funkci pro V DC, V AC nebo odpor v závislosti na vstupu skrze testovací vodiče. - Bez vstupu přístroj zobrazí Auto, když je připraven. - Bez signálu napětí, ale s přítomným odporem pod 40MΩ přístroj zobrazí hodnotu odporu. Tato funkce má automatický rozsah. - Když je signál na hranicí 0.6 V DC nebo 1.6 V AC až do 600 V, přístroj zobrazí odpovídající hodnotu napětí v DC nebo AC, podle toho, která má vyšší vrcholovou magnitudu. Tato funkce má automatický rozsah. - Auto-Select test s vysokým vstupním odporem: 10MΩ, který zajišťuje nejlepší přesnost. Funkce upozornění na přetížení Když je napětí vyšší než 600 V, přístroj zobrazí OL a vydá varovný tón. Odpojte ihned testovací vodiče od signálu, abyste zabránili možným rizikům. Vodivost a diody S Auto na LCD přepněte na funkci vodivosti (Continuity). Přístroj zobrazí symbol diody. Poté stiskněte jednou vypínač pro vstup do funkce vodivosti se symbolem reproduktoru. Neustávající tón znamená, že je obvod uzavřený. Vodivost se používá pro kontrolu spojení vodičů a fungování přepínačů. Frekvence S Auto na LCD přepněte na funkci frekvence. Přístroj zobrazí Hz a je připravený. Tato funkce má automatický rozsah. Kapacita S Auto na LCD přepněte na funkci kapacity. Přístroj zobrazí nf a je připravený. Tato funkce má automatický rozsah. EF detekce elektrického pole, bezkontaktní napětí S Auto na LCD přepněte na funkci NCV. Přístroj zobrazí EF. Síla signálu je indikována jako série

4 segmentů grafu na displeji a tón. Podívejte se na specifikace dále v tomto manuálu pro kompletní popis indikátorů grafu. Anténa je umístěna na pravé horní části přístroje. Detekuje elektrické pole obklopující vodiče pod proudem. Je ideální pro sledování spojení pod proudem, zjištění umístění přerušení vodičů a rozeznání napájecího a zemnicího spojení. Detekce elektrického pole pomocí sondy Pro přesnější zjištění vodičů pod proudem, například rozeznání napájecího a zemnicího socketu použijte manuální výběr funkce V AC pro přímé kontaktní měření napětí. Údržba výrobku Údržba Nepokoušejte se tento výrobek opravovat. Neobsahuje žádné části, které může udržovat sám uživatel. Opravy a servis by měly být vykonány jedině kvalifikovaným technikem. Pravidelně přístroj čistěte měkkým hadříkem a slabým čisticím prostředkem. Nepoužívejte brusné materiály nebo rozpouštědla. Pokud nebudete přístroj používat po době delší než 60 dní, vyjměte z něj baterii a skladujte ji odděleně. Řešení problémů Pokud přístroj nefunguje správně, zkontrolujte baterii, vodiče a v případě potřeby baterii vyměňte. Ověřte, zda jste prováděli měření přesně podle návodu. Výměna baterie Pokud se přístroji po zapnutí neustále resetuje displej nebo se objeví ikona slabé baterie, vyměňte baterii. Přístroj používá jednu 3V baterii IEC- CD Vypněte přístroj. - Odpojte testovací vodiče od obvodu pod proudem. - Povolte šroubek na spodku krytu. - Zvedněte konec spodní části krytu nejblíže u vstupu testovacích vodičů, dokud se neodpojí. - Vyměňte baterii. Dávejte pozor na polaritu. Pozitivní strana (+) směřuje nahoru. - Dejte kryt zpět a utáhněte šroubek. Staré baterie se zbavte ekologickým způsobem. Abyste zabránili elektrickému rázu, před otevřením krytu odpojte testovací sondy od obvodu pod proudem. Nepracujte s přístrojem, když má otevřený kryt.

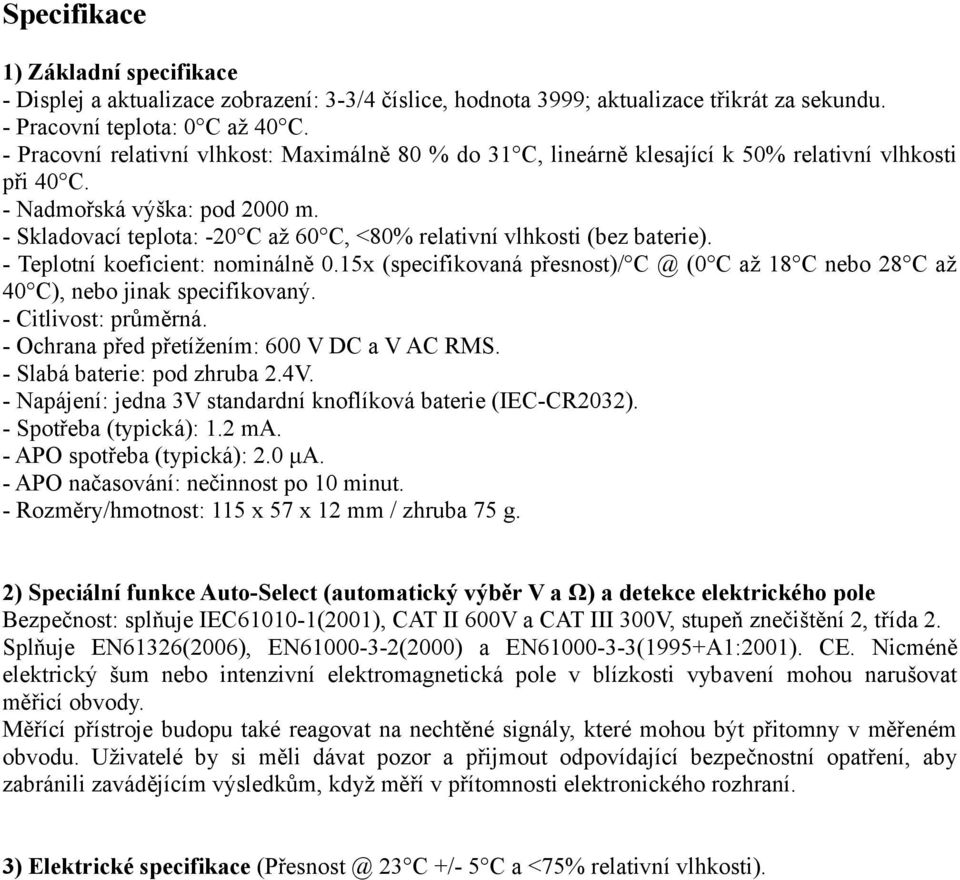

5 Specifikace 1) Základní specifikace - Displej a aktualizace zobrazení: 3-3/4 číslice, hodnota 3999; aktualizace třikrát za sekundu. - Pracovní teplota: 0 C až 40 C. - Pracovní relativní vlhkost: Maximálně 80 % do 31 C, lineárně klesající k 50% relativní vlhkosti při 40 C. - Nadmořská výška: pod 2000 m. - Skladovací teplota: -20 C až 60 C, <80% relativní vlhkosti (bez baterie). - Teplotní koeficient: nominálně 0.15x (specifikovaná přesnost)/ (0 C až 18 C nebo 28 C až 40 C), nebo jinak specifikovaný. - Citlivost: průměrná. - Ochrana před přetížením: 600 V DC a V AC RMS. - Slabá baterie: pod zhruba 2.4V. - Napájení: jedna 3V standardní knoflíková baterie (IEC-CR2032). - Spotřeba (typická): 1.2 ma. - APO spotřeba (typická): 2.0 μa. - APO načasování: nečinnost po 10 minut. - Rozměry/hmotnost: 115 x 57 x 12 mm / zhruba 75 g. 2) Speciální funkce Auto-Select (automatický výběr V a Ω) a detekce elektrického pole Bezpečnost: splňuje IEC (2001), CAT II 600V a CAT III 300V, stupeň znečištění 2, třída 2. Splňuje EN61326(2006), EN (2000) a EN (1995+A1:2001). CE. Nicméně elektrický šum nebo intenzivní elektromagnetická pole v blízkosti vybavení mohou narušovat měřicí obvody. Měřící přístroje budopu také reagovat na nechtěné signály, které mohou být přitomny v měřeném obvodu. Uživatelé by si měli dávat pozor a přijmout odpovídající bezpečnostní opatření, aby zabránili zavádějícím výsledkům, když měří v přítomnosti elektronického rozhraní. 3) Elektrické specifikace 23 C +/- 5 C a <75% relativní vlhkosti).

6 Auto-select DC napětí 4V 1mV ±(0.7% hod+4č) 40V 400V 10mV 100mV 600V 1V ±(0.8% hod+5č) Vstupní odpor: 10 MΩ, maximální vstup: 600 V DC AC napětí 4V 1mV ±(0.8% hod+4č) 40V 400V 10mV 100mV 600V 1V ±(1.2% hod+4č) Přesnost rozsahu: 40 Hz - 1K Hz, Vstupní odpor: 10 MΩ, maximální vstup: 600 V AC Odpor 400Ω 0.1Ω ±(0.8% hod+2č) 4KΩ 40KΩ 400KΩ 4MΩ 1Ω 10Ω 100Ω 1KΩ 40MΩ 10KΩ ±(2.0% hod+5č) Maximální vstup: 250 V DC/AC Kapacita 40nF 10pF ±(4.5% hod+6č) 400nF 4uF 40uF 0.1nF 1nF 10nF 200uF 100nF 1) Přesnost pod 40 nf není specifikovaná 2) Vrcholový rozsah. U velkých hodnot aktualizace >1 minuta 3) Specifikované napětí baterie nad 2.8 V (poloviční baterie). Přesnost klesá stupňovitě k 12 % na slabou baterii. Varování zhruba při 2.4 V 4) Maximální vstup: 250 V DC/AC

7 Frekvence 40Hz 0.01Hz ±(1.0% hod+5č) 400Hz 0.1Hz ±(0.5% hod+5č) 4KHz 40KHz 400KHz 4MHz 1Hz 10Hz 100Hz 1KHz 10MHz 10KHz ±(1.5% hod+5č) Maximální vstup: 250 V DC/AC Detekce elektrických polí Indikace: segmenty grafu a zvukové signály odpovídající síle pole. Detekční frekvence: 50/60 Hz Detekční anténa: Vpravo nahoře na přístroji. Typické napětí 15V-55V - 30V-85V -- 55V-145V --- Nad 120V ---- Poslechový test vodivosti Rozlišení: <100Ω Napětí otevřeného obvodu: 0.5 V DC typické Maximální vstup: 250 V DC/AC Test diod Rozsah: 0.1-2V Rozlišení: 1mV Indikace grafu
